Caractéristique	Détails
Modèle	CORSAIR CMPSU750AX A
Type d'alimentation	ATX
Puissance	750 Watts
Efficacité énergétique	80 PLUS Gold
Connecteurs principaux	1 x 24-pin ATX, 2 x 4+4-pin CPU, 6 x 6+2-pin PCIe
Connecteurs SATA	8 x SATA
Connecteurs Molex	4 x Molex
Dimensions	150 mm x 86 mm x 180 mm
Poids	3.5 kg
Garantie	7 ans
Utilisation recommandée	Pour les configurations de PC gaming haut de gamme et les stations de travail
Maintenance	Vérifier régulièrement la poussière, nettoyer les ventilateurs si nécessaire
Sécurité	Protection contre les surcharges, courts-circuits, et surchauffe
Certifications	CE, RoHS, FCC

FOIRE AUX QUESTIONS - CMPSU750AX A CORSAIR

Quelles sont les caractéristiques principales de l'alimentation CORSAIR CMPSU750AX A ?

L'alimentation CORSAIR CMPSU750AX A offre une puissance de 750W, une certification 80 PLUS Gold, et est équipée de câbles modulaires pour une gestion optimale des câbles.

Comment savoir si mon alimentation fonctionne correctement ?

Pour vérifier le bon fonctionnement de votre alimentation, assurez-vous que tous les câbles sont correctement connectés, écoutez des bruits étranges, et vérifiez si le ventilateur fonctionne. Si l'ordinateur ne démarre pas, cela peut indiquer un problème.

Quels types de connecteurs sont inclus avec l'alimentation ?

L'alimentation CORSAIR CMPSU750AX A inclut des connecteurs ATX 24 broches, des connecteurs EPS 12V, des connecteurs PCIe 6+2 broches, et des connecteurs SATA, permettant une large compatibilité avec les composants modernes.

Que faire si l'alimentation ne s'allume pas ?

Si l'alimentation ne s'allume pas, vérifiez que le bouton d'alimentation à l'arrière est en position 'ON', assurez-vous que le câble d'alimentation est correctement branché, et essayez de brancher l'alimentation sur une autre prise.

L'alimentation fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout lorsque le ventilateur fonctionne à pleine vitesse. Cependant, des bruits étranges ou des cliquetis peuvent indiquer un problème. Dans ce cas, contactez le support technique.

Comment installer l'alimentation dans mon boîtier PC ?

Pour installer l'alimentation, placez-la dans le boîtier avec le ventilateur orienté vers l'extérieur ou vers l'intérieur selon la configuration de votre boîtier, fixez-la avec des vis, puis connectez tous les câbles nécessaires aux composants.

Quelle est la durée de garantie de l'alimentation CORSAIR CMPSU750AX A ?

L'alimentation CORSAIR CMPSU750AX A est généralement couverte par une garantie de 7 ans, vérifiez les conditions spécifiques de votre achat pour plus de détails.

Est-ce que cette alimentation est compatible avec mon système ?

L'alimentation CORSAIR CMPSU750AX A est compatible avec la plupart des systèmes modernes. Vérifiez que votre carte mère et vos composants peuvent supporter une alimentation de 750W.

Comment nettoyer mon alimentation ?

Pour nettoyer votre alimentation, débranchez-la de l'alimentation électrique, utilisez un aspirateur avec un embout doux pour enlever la poussière, et évitez d'utiliser de l'eau ou des produits chimiques.

Que faire si j'ai besoin de plus de puissance pour mon système ?

Si vous avez besoin de plus de puissance, envisagez de passer à une alimentation avec une capacité supérieure, comme un modèle de 850W ou 1000W, en fonction de vos besoins en énergie.

MODE D'EMPLOI CMPSU750AX A CORSAIR

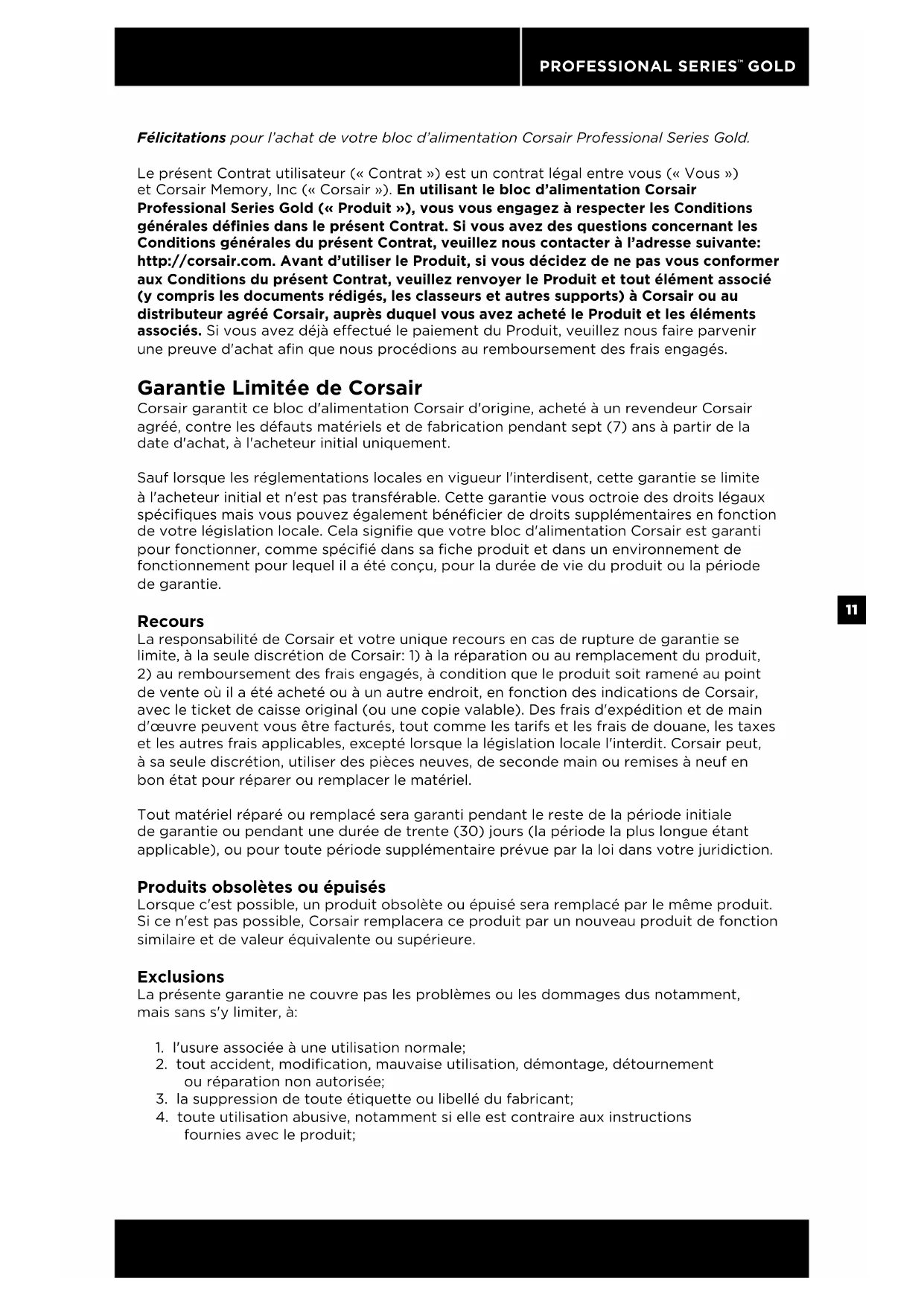

Felicitations pour l'achat de votre bloc d'alimentation Corsair Professional Series Gold.

Le présent Contrat utilisé (« Contrat ») est un contrat légal entre vous (« Vous ») et Corsair Memory, Inc (« Corsair »). En utilisant le bloc d'alimentation Corsair Professional Series Gold (« Produit »), vous vous engagiez à respecter les Conditions générales définies dans le présent Contrat. Si vous avez des questions concernant les Conditions générales du présent Contrat, veuillez nous contacter à l'adresse suivante: http://corsair.com. Avant d'utiliser le Produit, si vous decide de ne pas vous conformer aux Conditions du présent Contrat, veuillez renvoyer le Produit et tout élément associé (y compris les documents rédigés, les classeurs et autres supports) à Corsair ou au distributeur agréé Corsair, auprès duquel vous avez achetié le Produit et les éléments associés. Si vous avez déjà effectué le paiement du Produit, veuillez nous faire parvenir une preuve d'achat afin que nous procédions au remboursement des frais engagés.

Garantie Limitée de Corsair

Corsair garantit ce bloc d'alimentation Corsair d'origine, acheté à un revendeur Corsair agréé, contre les défauts matériels et de fabrication pendant sept (7) ans à partir de la date d'achat, à l'acheteur initial uniquement.

Sauf lorsque les réglementations locales en vigueur l'interdisent, cette garantie se limite à l'acheteur initial et n'est pas transférable. Cette garantie vous octroie des droits légaux spécifique mais vous pouvez également bénéficier de droits supplémentaires en fonction de votre législation locale. Cela signifie que votre bloc d'alimentation Corsair est garantiet pour fonctionner, comme spécifique dans sa fiche produit et dans un environnement de fonctionnement pour lequel il a été concu, pour la durée de vie du produit ou la période de garantie.

Recours

La responsabilité de Corsair et votre unique recours en cas de rupture de garantie se limite, à la seule discrétion de Corsair: 1) à la réparation ou au remplacement du produit, 2) au remboursement des frais engagés, à condition que le produit soit ramné au point de vente où il a été acheté ou à un autre endroit, en fonction des indications de Corsair, avec le ticket de caisse original (ou une copie valable). Des frais d'expédition et de main d'oeuvre peuvent vous être facturés, tout comme les tarifs et les frais de douane, les taxes et les autres frais applicables, excepté lorsque la législation locale l'interdit. Corsair peut, à sa seule discrétion, utiliser des pieces neuves, de seconde main ou remises à neuf en bon état pour réparer ou replacer le matériel.

Tout matériel réparé ou remplace sera garanti pendant le reste de la période initiale de garantie ou pendant une durée de trente (30) jours (la période la plus longue étant applicable), ou pour toute période supplémentaire prévue par la loi dans votre juridiction.

Produits obsolestes ou épuisés

Lorsque c'est possible, un produit absolète ou épuisé sera remplaced par le même produit. Si ce n'est pas possible, Corsair remplacera ce produit par un nouveau produit de fonction similaire et de valeur équivalente ou supérieure.

Exclusions

La presente garantie ne couvre pas les problèmes ou les dommages dus notamment, mais sans s'y limiter, à:

1. l'usure associée à une utilisation normale;
2. tout accident, modification, mauvaise utilisation, démontage, détournement ou réparation non autorisée;
3. la suppression de toute étiquette ou libellé du fabricant;

4. toute utilisation abusive, notamment si elle est contraire aux instructions fournies avec le produit;

5. le branchement à une source d'alimentation fournissant une tension non adaptée;

6. l'utilisation de consommables (des batteries de remplacement, par exemple) non fournis par Corsair, sauf si les réglementations locales en vigueur interdisent cette restriction;
7. toute autre cause non liée à un défaut matériel ou de fabrication du produit.
8. En outre, cette garantie n'est pas applicable aux produits contrefaits, c'est-à-dire les produits que Corsair, à sa seule discrétion, identifie comme n'ayant pas eté fabriqués par Corsair ou par l'un des partenaires fabricants agréés par Corsair.

Limitation de responsabilité

CORSAIR NE SAURAIT ETRE TENU RESPONSABLE DE DOMMAGES SPECIAUX, FORTUIS, INDIRECTS OU CONSEQUENTS QUELS QU'ILS SOIENT, NOTAMMENT, MAIS SANS S'Y LIMITER, LES PERTES (DIRECTES OU INDIRECTES) DE PROFITS, DE REVENUS OU DE DONNÉES ET LES PERTES COMMERCIALES LIÉES À LA RuptURE DE Toute GARANTIE EXPRESSE OU IMPLICITE RELATIVE AU PRODUIT, MÈME SI L'ÉVENTUALité DE TELS DOMMAGES AVAIT ETÉ SIGNALÉE À CORSAIR AUPARAVANT.

Certaines législations locales n'autorisent pas l'exclusion ou la limitation des dommages spéciaux, indirects, fortuits ou conséquents. Il est donc possible que cette limitation ou exclusion ne soit pas applicable dans votre juridiction.

Durée des garanties implicites

SAUF SI LES RÉGEMENTATIONS EN VIGUEUR L'INTERDISENT, Toute GARANTIE OU CONDITION IMPLICITE DE VALEUR COMMERCIALE OU D'ADOQUATION À UN USAGE PARTICULIER DÉFINIE POUR CE PRODUIT MATÉRIEL EST LIMITÉ À LA DUREE DE LA PÉRIODE DE GARANTIE APPLICABLE POUR LE PRODUIT. Certaines législations locales n'autorisent pas les limitations de durée d'une garantie implicite. Il est donc possible que cette limitation ne soit pas applicable dans votre juridiction.

Droits légaux nationaux

Il est possible que la législation nationale qui regit la vente des biens de consommation octroie des droits légaux aux consommateurs. De tels droits ne sont pas affectés par les garanties de la présente garantie limitée.

Aucune autre garantie

Aucun agent, revendeur ou employé de Corsair n'est autorisé à modifier cette garantie, à la prolonger ou à y ajouter des éléments.

Réclamation de garantie

Avant d'effectuer une réclamation de garantie, veuillez contacter notre groupe d'assistance technique ou consulter la section d'assistance technique du site Web corpsair.com. Vous trouvez peut-être une solution simple au problème qui vous préoccupe.

En général, toute réclamation de garantie valide effectuee pendant les trente (30) jours qui suivant la date d'achat doit etre traitee au point de vente d'origine. La durée de cette période est différente pour certains points de vente. Veuillez consulter la politique de retour applicable aupres du revendeur par le biais duquel vous avez achete le produit. Toute réclamation de garantie qui ne peut pas etre traitee via le point de vente d'origine doit etre adressée directement a Corsair. Les coordonnées de notre service après-ventesont indiquees sur la page Web corsair.com/contact, ainsi que dans la documentation fournie avec le produit.

Introduction

Une protection d'avant garde

Corsair Professional Series Gold repousse les limites pour assurer une fourniture fiable d'une puissance irréprochable dans des conditions défavorables. Si, pour vous, la stabilité est essentielle ou si vous recherchez tout simplement l'un des membres blocs d'alimentation sur le marché, Professional Series Gold est fait pour vous.

Un système de câblage veritablement modulaire

Tous les câbles de Corsair Professional Series Gold peuvent être débranchés du bloc d'alimentation. Cela vous permet, pendant l'installation, de n'utiliser que les câbles dont vous avez besoin pour un système propre avec une circulation de l'air optimale. Et quand le temps sera venu de replacer votre bloc d'alimentation ou de lemettre à niveau, vous pourrez le débrancher de votre système sans toucher à votre cablage: vos câbles peuvent rester en place et être branchés sur votre nouveau bloc d'alimentation Corsair entièrement modulaire.

Une efficacité exceptionnelle

Avec une efficacité de 90% pour une charge de 50% , Corsair Professional Series Gold est plus silencieux, chauffe très peu et vous permet de réaliser des économies tous les mois. Corsair Professional Series Gold a obtenu le label 80 Plus* Gold, ce qui vous garantit de faire le bon choix en matière d'alimentation intelligente et efficace.

Avantages de Corsair

Base sur les technologies les plus avances, le bloc d'alimentation Corsair Professional Series Gold est doté de caractéristiques de premier ordre:

• Il est compatible avec les dernières normes ATX12V 2.31 et EPS12V 2.92 et rétro-compatible avec les systèmes ATX12V 2.2 et ATX12V 2.01.
• Le ventilateur de ultra silencieux doté d'un double roulement à billes assure une excellente circulation d'air tout en générant un niveau de bruit exceptionnellement faible en faisant varier la vitesse du ventilateur en fonction de la température.
• Jusqu'à 90% de rendement énergétique sous condition de charge réelle générale moins de chaleur et des factures d'électricité moindres.
• La correction du facteur de puissance active à 99% assure une alimentation précise et friable.
• Grace à l'entrée CA universelle 90-264V, plus besoin d'appuyer sur le petit interrupteur rouge!
• Le rail simple +12V dédié offre une compatibilité maximale avec les composants les plus récents.
• La protection contre les surtensions, les surcharges, les sous-tensions et les courts-circuits assure efficacement la sécurité des composants essentiels du système.
• Condensateurs japonais de haute qualité pour une performance et une fiabilité sans précédent.
• Le système de cablage entièrement modulable vous permet d'utiliser uniquement les cables dont vous avez besoin. La mise à niveau et le remplacement du bloc d'alimentation sont très simples: il vous suffit de débrancher les cables du bloc d'alimentation.
• La conception extra-plate de ces cables réduit la résistance à l'air et facilitite la ventilation dans le boîtier de l'ordinateur.
• La garantie de sept ans est doublee d'un acces à vie à l'assistance technique et au service après-venture renommés de Corsair.

Spécifications du bloc d'alimentation

• Dimensions:

Contenu de l'emballage

• Bloc d'alimentation Corsair Professional Series Gold
  Cordon d'alimentation CA
• Attaches pour câbles
• Vis de fixation

Configuration des cables Corsair

MODELE AX650 AX750 AX850 AX1200
CABLE ATX(24 BROCHES)	Qte. 1 1 1 1
	Connecteurs par cable	1 1 1 1
	Longueur 610mm ± 25mm 610mm	610mm 610mm
CABLE DE PROCESSEUR EPS12V(8 BROCHES)	Qte. 1 2 2 2
	Connecteurs par cable	1 1 1 1
	Longueur 650mm ± 25mm 650mm	m 650mm 610mm
CABLEPCI-E	Qte. 4 4 4 6
	Connecteurs par cable	1 1 1 1
	Longueur	600mm ± 25mm	600mm	600mm	610mm
CABLE SATA	Qte.	2	2	2	2	3
	Connecteurs par cable	4	4	2	4	2
	Longueur	850mm ± 25mm	850mm	550mm	850mm	750mm
CABLE PÉRIPHérique	Qte. 2 2 2 3
	Connecteurs par cable	4 4 4 4
	Longueur 850mm ± 25mm 850mm	850mm	850mm	750mm
DISQUETTE	Qte. 2 2 2 2
	Connecteurs par cable	1 1 1 1
	Longueur	101mm ± 5mm	101mm	101mm	101mm

Remarques:
- Les connecteurs disquette sont attachés à l'extrémité du cable périphérique.
- Le connecteur d'alimentation ATX est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère.
- Le connecteur d'alimentation EPS12V est équipé d'un mecanisme amovible à 4 broches qui permet de brancher une fiche à 8 broches ou une fiche à 4 broches « P4/12V » sur la carte mère.

Installation

Avant de proceder à l'installation, veuillez dire l'intégralité du present manuel.

Étape A: Retrait de votre bloc d'alimentation actuel

Si vous montez un tout nouveau système, passez à l'Étape B.

1. Debranchez le cordon d'alimentation CA de votre prise murale ou l'onduleur du bloc d'alimentation actuel.

2. Débranche tous les câbles d'alimentation de votre carte video, de votre carte mère et des autres périphériques.

3. Suivez les instructions fournies dans le manuel de votre chassis et désinstalléz votre bloc d'alimentation actuel.

4. Passez à l'Étape B.

Étape B: Installation du bloc d'alimentation Corsair Professional Series Gold

1. Assurez-vous que le cable d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions fournies dans le manuel de votre chassis et installez le bloc d'alimentation à l'aide des vis fournies.
3. Branchez le cable d'alimentation principal à 24 broches. Le cable d'alimentation principal à 24 broches est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère.

a. Si vous carte mère possède une fiche à 24 broches, vous pouvez brancher le cable d'alimentation principal à 24 broches du bloc d'alimentation directement sur votre carte mère.
b. Si vous carte mère est équipée d'une fiche à 20 broches, vous pouvez débrancher le cable à 4 broches du connecteur à 24 broches, puis brancher le cable à 20 broches sur la carte mère sans brancher le connecteur à 4 broches.

1. Branchez le cable à 8 broches +12V (EPS12V).

a. Si votre carte mère possède une fiche +12V à 8 broches, branchez le cable à 8 broches directement sur la carte mère.
b. Si vous carte mère est équipée d'une fiche à 4 broches, débranche le cable à 8 broches du connecteur à 4 broches, puis branche le cable à 4 broches correct directement sur la carte mère.

AVERTISSEMENT: La section de 4 broches amovible du connecteur principal à 24 broches n'est pas un connecteur « P4 » ou « +12V ». Si vous l'utilise à la place du connecteur « P4 » ou « +12V», vous risquez d'endommager gravement le système.

1. Branchez les cables périphériques, PCI-Express et SATA.

a. Raccordez les cables périphériques aux fiches d'alimentation de votre disque dur et de votre CD-ROM/DVD-ROM.
b. Raccordez le cable SATA aux fiches d'alimentation de votre disque dur SATA.
c. Branchez les cables PCI-Express sur les fiches d'alimentation de votre carte video PCI-Express, le cas échéant.
d. Branchez les cables périhériques aux périhériques nécessitant un petit connecteur à 4 broches.
e. Veiliez à bien enforcer chaque cable.
6. Branchez le cable d'alimentation CA sur le bloc d'alimentation et allumez-le en plaçant l'interrupteur en position de marche (désignée par « I »).

Felicitations! Vous avez terminé l'installation de votre bloc d'alimentation Corsair Professional Series Gold. Notre systeme est maintainant pret à fonctionner!

Consignes de Sécurité Importantes ATTENTION, RISQUE D'ÉLECTROCUTION!

1. Veiliez à respecter toutes les instructions et consignes de sécurité du fabricant lors de l'installation. Le non respect de celles-ci peut endommager votre système ou votre bloc d'alimentation et cause des blessures graves, voir la mort.
2. Le bloc d'alimentation contient des tensionsées. N'ouvre pas le boîtier et n'essayez pas de réparer le bloc d'alimentation: il ne contient aucune piece que l'utilisateur puisse réparer.
3. Ce produit est destiné à une utilisation en interieur uniquement.
4. N'utilise pas le bloc d'alimentation à proximé d'eau ou dans un environnement très chaud ou très humide.
5. Ne l'installez pas pres d'une source de chaleur, par exemple un radiateur, une grille de distribution de chauffage, un poèle ou tout autre apparéil produitant de la chaleur.
6. N'insérez jamais d'objets dans la zone de ventilation ouverte ou dans la grille du ventilateur du bloc d'alimentation.
7. Ne modifies pas les cables et/ou les connecteurs fournis avec le bloc d'alimentation.
8. Si le bloc d'alimentation requiert l'utilisation de cables modulaires, utilisez uniquement les cables fournis par le fabricant. D'autres cables peuvent ne pas etre compatibles avec I'unité et endommager sérieusement votre système ainsi que le bloc d'alimentation.
9. Le connecteur d'alimentation principal à 24 broches est équipé d'un connecteur amovible à 4 broches. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12V. Ne forcez pas ce cable dans la fiche P4 ou ATX +12V de la carte mère.
10. Le non respect des instructions du fabricant et/ou de ces consignes de sécurité aura pour effet l'annulation immédiate de toute garantie.

Autorisations et Homologations

ICESICES-003

CE EN 55022:2006 + A1:2007, Class B

EN61000-3-2:2006 Class D

EN61000-3-3: 1995 + A1:2001 + A2:2005

EN55024:1998 + A1:2001 + A2:2003

IEC6100-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL/CUL UL 60950-1

CSA C22.2 NO.60950-1

C-TICK AS/NZS CISPR 22:2006, CLASS B

TUV EN 60950-1

CB IEC 60950-1

CCC GB4943

GB9254

GB17625.1

CNS14376

CNS13438

GOST R IEC 60950-1-2005

R 51318.22-99

R 51318.24-99

R 51317.3.2-2006

R 51317.3.

(Directive européenne limitant l'utilisation de substances dangereuses)

(Directive européenne relative aux déchets d'équipements électriques et Electroniques)

ROHS Commande No.39 de la Chine, Administration pour le Contrôle de la

(Chine) Pollution causée par les Produits d'Information Électronique
