MANUALE UTENTE CMPSU750AX A CORSAIR

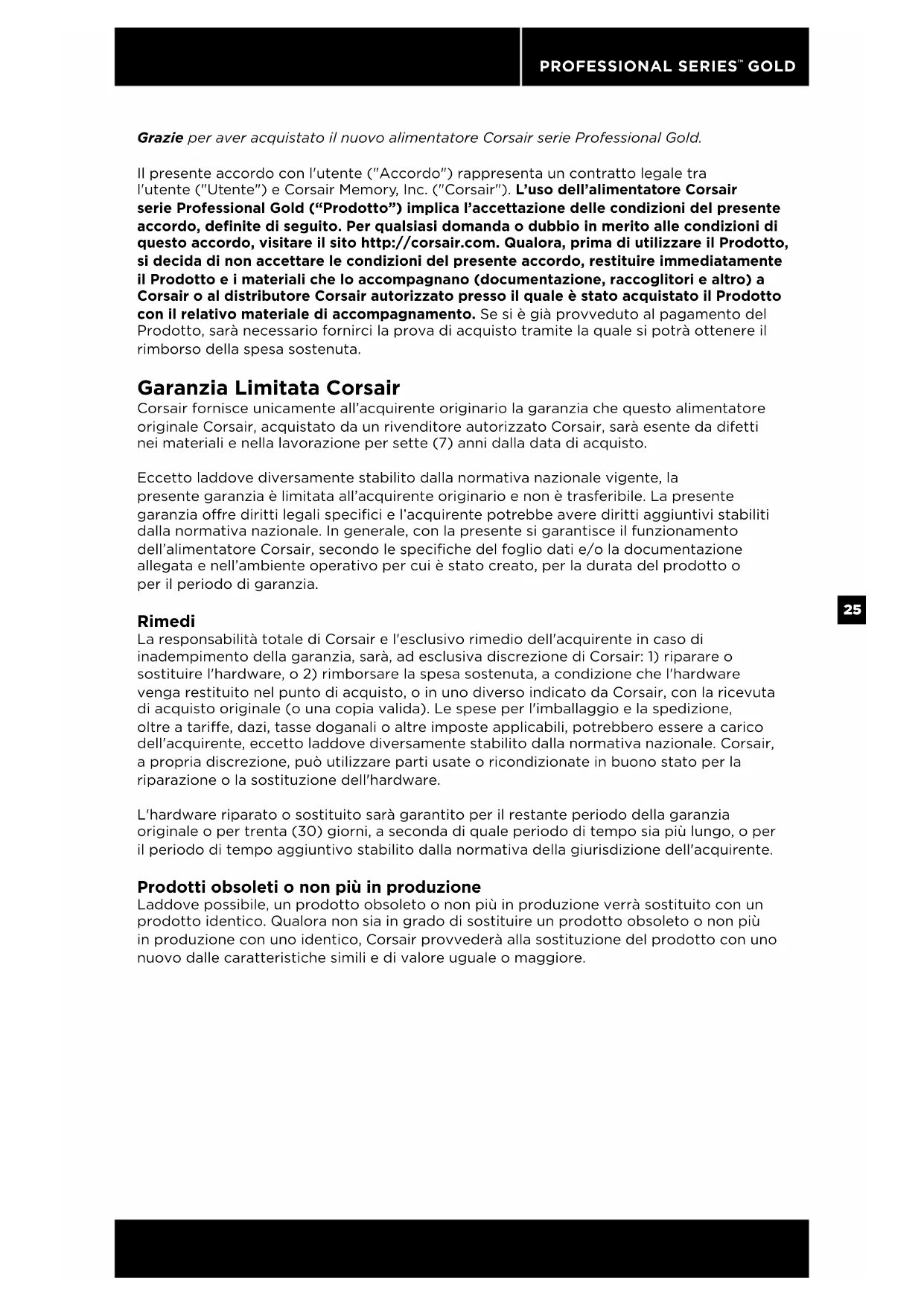

Grazie per aver acquistato il nuovo alimentatore Corsair serie Professional Gold.

Il presente accordo con l'utente ("Accordo") rappresenta un contratto legale tra l'utente ("Utente") e Corsair Memory, Inc. ("Corsair"). L'uso dell'alimentatore Corsairserie Professional Gold ("Prodotto") implica l'accettazione delle condizioni del presente accordo, definite di seguito. Per qualsiasi domanda o dubbio in merito alle condizioni di questo accordo, visitare il site http://corsair.com. Qualora, prima di utilizzato il Prodotto, si decida di non accettare le condizioni del presente accordo, restituire immediatamente il Prodotto e i materiali che lo accompagnano (documentazione, raccogliatori e altri) a Corsair o al distributore Corsair autorizzato presso il quale è stato acquistato il Prodotto con il relativo materiale di accompagnamento. Se si è già provveduto al pagamento del Prodotto, sare necessario fornirci la prova di acquisso tramite la quale si può ottenere il rimborso della spesa sostenuta.

Garanzia Limitata Corsair

Corsair fornisce unicamente all'acquirente originario la garanzia che questo alimentatore originale Corsair, acquistato da un rivenditore autorizzato Corsair, sare esente da difetti nei materiali e nella lavorazione per sette (7) anni alla data di acquireasto.

Eccetto laddove diversamente stabilito alla normativa nazionale vigente, la presente garanzia è limitata all'acquirente originario e non è trasferibile. La presente garanzia offre diritti legali specifici e l'acquirente potrebbe avere diritti aggiuntivi stabiliti alla normativa nazionale. In generale, con la presente si garantisce il funzionamento dell'alimentatore Corsair, secondo le specifiche del foglio dati e/o la documentazione allegata e nell'ambiente operativo per cui è stato creato, per la durata del prodotto o per il periodo di garanzia.

Rimedi

La responsabilità totale di Corsair e l'esclusivo rimedio dell'acquirente in caso di inadempimento della garanzia, sare, ad esclusiva discrezione di Corsair: 1) riparare o sostituire l'hardware, o 2) rimborsare la spesa sostenuta, a condizione che l'hardware venga restituito nel punto di acquisto, o in uno diverso indicato da Corsair, con la ricevuta di acquisto originale (o una copia valida). Le spese per l'imballaggio e la spedizione,或者其他 a tariffe, dazi, tasse doganali o altre imposte applicabili, potrebbero essere a carico dell'acquirente, accetto laddove diversamente stabilito alla normativa nazionale. Corsair, a propria discrezione, può utilizzato parti usate o ricondizione in buono stato per la riparazione o la sostituzione dell'hardware.

L'hardware riparato o sostituito sare garantito per il restante periodo della garanzia originale o per trenta (30) giorni, a seconda di quale periodo di tempo sia più lungo, o per il periodo di tempo aggiuntivo stabilito alla normativa della giurisdizione dell'acquirente.

Prodotti obsoleti o non più in produzione

Laddove possibile, un prodotto obsoletto o non più in produzione verrà sostituito con un prodotto identico. Qualora non sia in grado di sostituire un prodotto obsoletto o non più in produzione con uno identico, Corsair provvedera alla sostituzione del prodotto con uno nuovo delle caratteristiche simili e di valore uguale o maggiore.

Esclusioni

La presente garanzia non copre i problemi o i danni arrecati al prodotto in caso di, ma non limitatamente a:

1. Logorama dovuto a normale usura
2. Modifica, abuso, incidente, smontaggio, errata applicazione o riparazione non autorizzata
3. Rimozione delle etichette o degli adesivi del produttore
4. Utilizzo improprio, inclusa qualunque operazione non conforme alle istruzioni fornite con il prodotto
5. Utilizzo con una tensione errata
6. Utilizzato di beni di consumo, quali batterie, non forniti da Corsair, ecetto laddove tale restrizione è proibita alla normativa nazionale.
7. Qualunque altra causa non legata a difetti nei materiali o di fabbricazione

Sono inoltre esclusi alla garanzia i prodotti contraffatti, ossia quei prodotti che Corsair, a proprioia discrezione, stabilisce non siano stati fabbricati da Corsair o da partner autorizzati.

Limitazione di responsabilità

CORSAIR NON SARÀ RESPONSABILE PER DANNI SPECIALI, INCIDENTALI, INDIRETTI O CONSEQUENZIALI, INCLUSA, MA NON LIMITATAMENTE A, LA PERDITA DI PROFITTI, RICAVI O DATI (DIRETTI O INDIRETTI) O LA PERDITA COMMERCIALE PER INADEMIENZA A QUALUNQUE GARANZIA ESPLICITA O IMPLICITA SUL PRODOTTO, NEANCHE PREVIO AVVISO A CORSAIR DELL'EVENTUALità DI TALI DANNI. Alcune normative nazionali non consentono l'esclusione o la limitazione dei danni speciali, indiretti, incidentali o consequenziali, per cui tale limitazione o esclusione potrebbe non essere applicabile nella giurisdizione dell'acquirente.

Durata delle garanzie implicite

ECCETTO LADDOVE DIVERSAMENTE STABILITO DALLA NORMATIVA VIGENTE, QUALUNQUE GARANZIA IMPLICITA O CONDIZIONE DI COMMERCIABILITA O IDONEITA PER UNO SCOPO SPECIFICO SUL PRESENTE PRODOTTO HARDWARE è LIMITATA ALLA DURATA DEL PERIODO DI GARANZIA LIMITATA APPLICABLE PER IL PRODOTTO. Alcune normative nazionali non consentono limitazioni sulla durata delle garanzie implicite, per cui tale limitazione potrebbe non essere applicabile nella giurisdizione dell'acquirente.

Diritti legali nazionali

I consumatori possono avere diritti legali sanciti alla legge nazionale vigente che regola la vendita di beni di consumo. Le garanzie contenate nella presente Garanzia Limitata non ledono tali diritti.

Escludione di ulteriori garanzie

Nessun dipendente, rivenditore o agente Corsair è autorizzato ad applicare modifiche, estensioni o aggiunte alla presente garanzia.

Come richiedere un intervento in garanzia

Prima di richiedere un'intervento in garanzia suggeriamo di contattare il gruppo di supporto tecnico o visitare la pagina corsair.com e consultare la sezione relativa all'assistenza tecnica. La sezione offre supporto per problemi di semplice soluzione.

In generale, le richieste di intervento in garanzia valide vanno fatte pervenire al punto di acquisito originale entro i trenta (30) giorni successivi all'acquisto. Tale periodo può variarere in base a dove è stato acquistato il prodotto. Si consiglia di consultare la normativa sui resi presso il rivenditore da cui è stato acquistato il prodotto. Eventuali richieste di intervento in garanzia che non possono essere elaborate dal punto di acquisito originale vanno inviate direttamente a Corsair. Le informazioni di contactto relative al nostro servizio clienti sono disponibili alla pagina corsair.com/contact o nella documentazione fornita con il prodotto.

Introduzione

Protezione da sovralimentazione unica eswana precedenti.

L'alimentatore Professional Series Gold garantisce una potenza pulitaanche in condizioni sfavorevoli. Se avete bisogno di stabilità mission-critical o siete semplicamente alla ricerca del migliorare alimentatore disponibile sul mercato, Professional Series Gold è il prodotto adatto alle vostre esigenze.

Unsystemadi cablatura interamente modulare

Tutti i cavi di possono essere scollegati dall'alimentatore. Ciò consente di utilizzare in fasa di installazione soltanto i cavi di cui si ha bisogno per costruire un sistema pulito e dotato di un flusso d'aria ottimale. Inoltre, al momento di sostituire oMETTERA a punto l'alimentatore, è possibile rimuoverlo perché l'operazione interferisce con la cablatura: i cavi, infatti, restano in posizione e possono essere collegati al nuovo alimentatore modulare Corsair.

Efficienza ottimale

Con un'efficienza del 90% in condizioni di carico del 50%, Corsair Professional Series Gold funzione in maniera silenziosa, generando una quantità di calorie minima e garantendo agli mese un risparmio considerevole. La certificazione 80 Plus® Gold assicura un'alimentazione efficente e priva di intoppi.

Vantaggi Corsair

Gli alimentatori della serie Professional Gold di Corsair offrono funzionalità e technologie d'avanguardia:

• Supporto del recente standard ATX12V 2.31 e EPS12V 2.92 e retrocompatibilità con i sistemi ATX12V 2.2 e ATX12V 2.01.
• Ventola ultrasilenziosa da con due cuscinetti a sfera per un efficente flusso d'aria a un bassissimo livllo di rumore grazie alla variazione della velocità in base alla temperatura.
• Fino al 90% di efficienza energetica in condizioni normali significata meno dispersione di calore e risparmi sulle bollete elettriche.
  Correzione del fattore di potenza attiva di 0.99, che fornisce un'alimentazione precisa e affidabile.
  L'ingresso CA universale 90~264V elimina la necessità di modificare il voltaggio.
• Una via dedicata a +12V offre la massima compatibilità con i componenti del systema più recenti.
• La protezione da sovratensione, sovr alimentazione e la protezione da sottocorrente e cortocircuito contribuiscono alla sicurezza dei componenti critici delsystema.
• Condensatori giapponesi di elevata qualità forniscono prestazioni e affidabilità alla sua compromessi.
• Ilsystemadi cablatura interamente modulare consente diutilizzare soltanto i cavi necessari.Icavi di alimentazione possono essere scollegati in modo da facilitare le operazioni di messa a punto e sostituzione dell'alimentatore.
• Il design sottile e piatto dei cavi riduce l'attrito dell'aria ottimizzandone il flusso attraverso il case del computer.
• 7 anni di garanzia e accesso illimitato ai servizi di assistenza tecnica Corsairi di altissimo livello.

Specifiche dell'alimentatore

Dimensioni:

Containuto del pacchetto

• Alimentatore serie Professional Gold di Corsair
• Cavo di alimentazione CA
• Fascette per cavi
  Viti di montaggio

Configurazione dei cavi Corsair

MODELLO AX650 AX750		AX850 AX1200
CAVO ATX(24 PIN)	Qtà 1111
	Connettori per cavo	1111
	Lunghezza 60mm ± 25mm 610mm mm 610mm 610mm
CAVO CPU EPS12V(8 PIN)	Qtà 1222
	Connettori per cavo	1111
	Lunghezza 60mm ± 25mm 650mm mm 650mm 610mm
CAVO PCI-E	Qtà 44	4	6
	Connettori per cavo	1111
	Lunghezza	600mm ± 25mm	600mm		600mm		610mm
CAVO SATA	Qtà	2	2	2	2	2	3	2
	Connettori per cavo	4	4	2	4	2	4	2
	Lunghezza	850mm ± 25mm	850mm	550mm	850mm	550mm	750mm	500mm
CAVO PER PERIFERI-CHE	Qtà 2 2 2 3
	Connettori per cavo	44	4		4
	Lunghezza 80mm ± 25mm 850mm mm 850mm mm 750mm
FLOPPY	Qtà 2	222
	Connettori per cavo	1111
	Lunghezza	101mm ± 5mm	101mm		101mm		101mm

Note:
I connettori floppy sono collegati all'estremità del cavo per periferiche.
Il connettore di alimentazione ATX dispone di un meccanismo scollegabile a 4-pin che consente l'uso di una presa a 24-pin o a 20-pin sulla scheda madre.
- Il connettore di alimentazione EPS12V dispone di un meccanismo scollegabile a 4-pin che consente l'uso di una presa a 8-pin o di una presa "P4/12V" a 4-pin sulla schedà madre.

Installazione

Prima di procedere con l'installazione, leggere attendamente e per intero quello manuale.

Fase A: Sostituzione di un alimentatore più esistente

Se si sta creando un sistema nuovo, andare alla Fase B.

1. Scollegare il cavo di alimentazione CA nella presa a muro o l'UPS e dall'alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione nella scheda video, nella schedà madre e da tutte le altre periferiche.
3. Seguire le istruzioni riportate nel manuale dello chassis per disinstallare l'alimentatore più in uso.
4. Andare alla Fase B.

Fase B: Installazione dell'alimentatoreserie Professional Gold di Corsair

1. Assicurarsi che il cavo di alimentazione CA dell'alimentatore non sia collegato.
2. Seguire le istruzioni riportate nel manuale dello chassis e installare l'alimentatore utilizzando le viti fornite.
3. Collegare il cavo di alimentazione principale a 24-pin. Il cavo di alimentazione principale a 24-pinippo sull'alimentatore dispone di un meccanismo scollegabile a 4-pin che consente l'uso di una presa a 24-pin o a 20-pin sulla scheda madre.

a. Se la schedà madre è dotata di una presa a 24-pin, è possible collegare il cavo di alimentazione principale a 24-pin dell'alimentatore direttamente alla schedà madre.
b. Se la schedà madre è dotata di una presa a 20-pin, è necessario scollegare il cavo a 4-pin dal connettore a 24-pin e collegare il cavo a 20-pin alla schedà madre perché collettare il connettore a 4-pin.

1. Collegare il cavo a 8-pin +12V (EPS12V).

a. Se la scheda madre è dotata di una presa a 8-pin +12V, collegare il cavo a 8-pin diretamente alla scheda madre.
b. Se la schedà madre è dotata di una presa a 4-pin, è necessario scollegare il cavo a 4-pin dal connettore a 8-pin e collegare il cavo a 4-pin direttamente alla schedà madre.

AVVERTENZA: Il cavo scollegabile a 4-pin del connettore principale a 24-pin non è un connettore "P4" o "+"12V". L'uso di quello cavo al posto di un connettore "P4" o "+"12V" più provocare gravi danni.

1. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

a. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell'unità CD-ROM/DVD-ROM.
b. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido.
c. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione della schedà video PCI-Express.
d. Collegare i cavi per periferiche alle periferiche che richiedono un connettore a 4-pin piccolo.
e. Assicurarsi che tutti i cavi siano collegati saldamente.

1. Collegare il cavo di alimentazione CA all'alimentatore e accenderlo, spingendo l'interruttore sulla posizione "l".

Congratulazioni! L'installazione dell'alimentatore serie Professional Gold di Corsair è stata completata e ilsystema è pronto per essere utilizzato!

Informazioni Importanti Sulla Sicurezza ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installazione nel rispetto delle istruzioni del produttore e degli avvisi di sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o alsystema ed essere causa di gravi lesioni o morte.
2. All'interno dell'alimentatore è presente un voltaggio elevato. Non aprire l'involucro né cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.
3. Il prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.
4. Non utilizzato l'alimentatore in prossimità di acqua o in ambienti a temperature e umidità elevate.
5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di riscaldamento, stufe o altri apparecchi che producono calore.
6. Non inseire oggetti nell'area della griglia della ventola o di ventilazione aperta dell'alimentatore.
7. Non modificare i cavi e/o i connettori inclusi con l'alimentatore.
8. Se l'alimentatore utilizes cavi modulari, usare solo cavi forniti dal produttore. Altri cavi potrebbero non essere compatibili e danneggiare il sistema e l'alimentatore in modo grave.
9. Il connettore di alimentazione principale a 24-pin è dotato di un connettore scollegabile a 4-pin. Il connettore a 4-pin non è un connettore P4 o ATX 12V. Non inseire forzamente quello cavo nella presa P4 o ATX +12V della scheda madre.
10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza invaliderà la garanzia con effetto immediato.

Sicurezza e Certificazioni

FCC Norme FCC Parte 15, Classe B

ICES ICES-003

CE EN 55022:2006 + A1:2007, Classe B

EN61000-3-2:2006 Classe D

EN61000-3-3: 1995 + A1:2001 + A2:2005

EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL/CUL UL 609

CSA C22.2 NO.60950-1

C-TICK AS/NZS CISPR 22:2006, CLASSE B

TUV EN 60950-1

CB IEC 60950-1

CCC GB4943

GB9254

GB17625.1

CNS14336

CNS13438

GOST R IEC 60950-1-2005

R 51318.22-99

R 51318.24-99

R 51317.3.2-2006

R 51317.3.3-99

ROHS 2002/95/CE, restrizione dell'uso di determinate sostanze pericolose

nelle apparecchiature elettriche ed elettroniche

WEEE 2002/96/CE, direttiva sui rifiuti di apparecchiature elettriche ed elettroniche

ROHS Articolo n° 39, amministrazione sul controllo dell'inquinamento causato da prodotti elettronici
