BEDIENUNGSANLEITUNG CMPSU750AX A CORSAIR

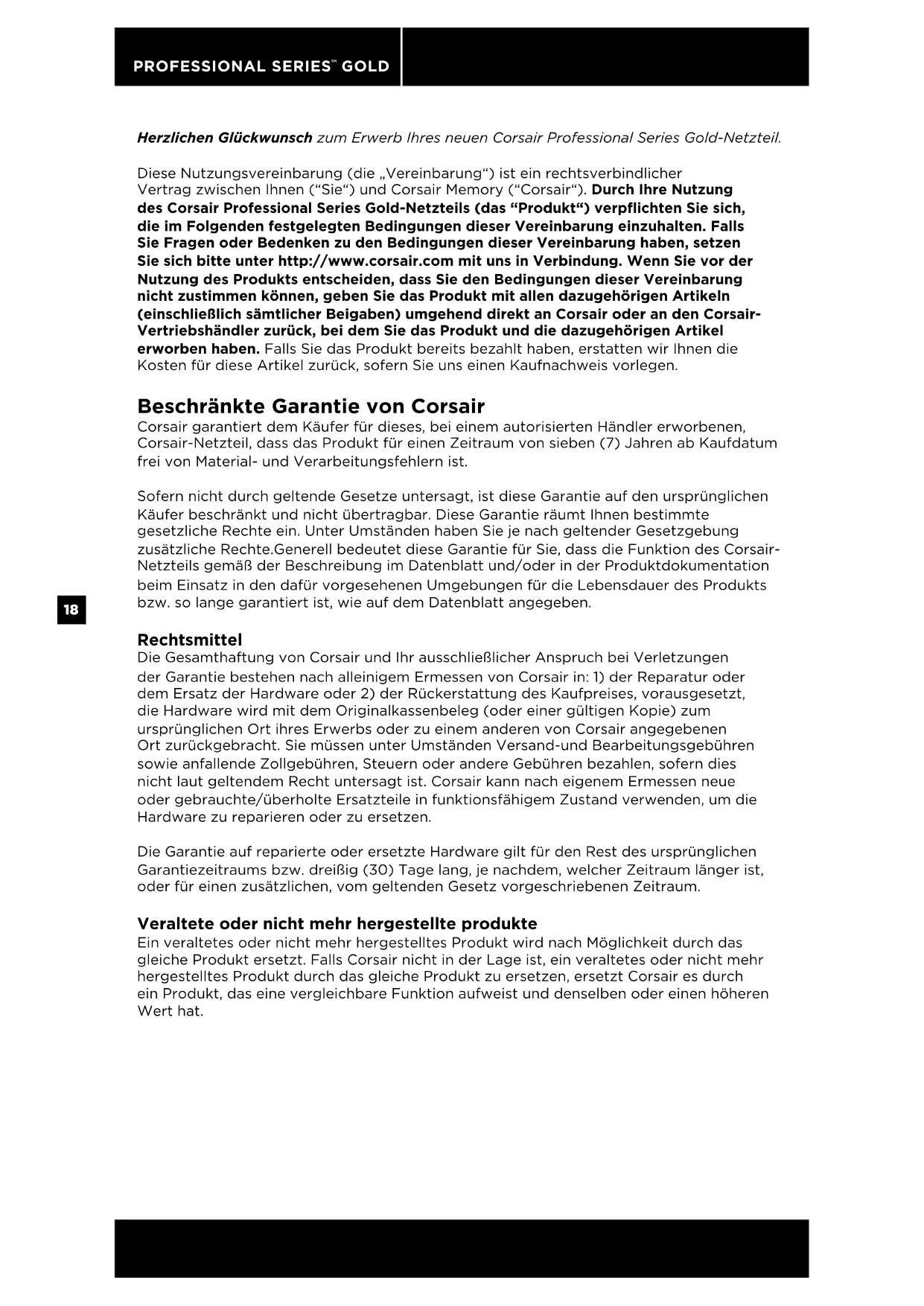

GOLD Herzlichen Glückwunsch zum Erwerb Ihres neuen Corsair Professional Series Gold-Netzteil. Diese Nutzungsvereinbarung (die „Vereinbarung“) ist ein rechtsverbindlicher Vertrag zwischen Ihnen (“Sie“) und Corsair Memory (“Corsair“). Durch Ihre Nutzung des Corsair Professional Series Gold-Netzteils (das “Produkt“) verpflichten Sie sich, die im Folgenden festgelegten Bedingungen dieser Vereinbarung einzuhalten. Falls Sie Fragen oder Bedenken zu den Bedingungen dieser Vereinbarung haben, setzen Sie sich bitte unter http://www.corsair.com mit uns in Verbindung. Wenn Sie vor der Nutzung des Produkts entscheiden, dass Sie den Bedingungen dieser Vereinbarung nicht zustimmen können, geben Sie das Produkt mit allen dazugehörigen Artikeln (einschließlich sämtlicher Beigaben) umgehend direkt an Corsair oder an den Corsair- Vertriebshändler zurück, bei dem Sie das Produkt und die dazugehörigen Artikel erworben haben. Falls Sie das Produkt bereits bezahlt haben, erstatten wir Ihnen die Kosten für diese Artikel zurück, sofern Sie uns einen Kaufnachweis vorlegen. Beschränkte Garantie von Corsair Corsair garantiert dem Käufer für dieses, bei einem autorisierten Händler erworbenen, Corsair-Netzteil, dass das Produkt für einen Zeitraum von sieben (7) Jahren ab Kaufdatum frei von Material- und Verarbeitungsfehlern ist. Sofern nicht durch geltende Gesetze untersagt, ist diese Garantie auf den ursprünglichen Käufer beschränkt und nicht übertragbar. Diese Garantie räumt Ihnen bestimmte gesetzliche Rechte ein. Unter Umständen haben Sie je nach geltender Gesetzgebung zusätzliche Rechte.Generell bedeutet diese Garantie für Sie, dass die Funktion des Corsair- Netzteils gemäß der Beschreibung im Datenblatt und/oder in der Produktdokumentation beim Einsatz in den dafür vorgesehenen Umgebungen für die Lebensdauer des Produkts bzw. so lange garantiert ist, wie auf dem Datenblatt angegeben. Rechtsmittel Die Gesamthaftung von Corsair und Ihr ausschließlicher Anspruch bei Verletzungen der Garantie bestehen nach alleinigem Ermessen von Corsair in: 1) der Reparatur oder dem Ersatz der Hardware oder 2) der Rückerstattung des Kaufpreises, vorausgesetzt, die Hardware wird mit dem Originalkassenbeleg (oder einer gültigen Kopie) zum ursprünglichen Ort ihres Erwerbs oder zu einem anderen von Corsair angegebenen Ort zurückgebracht. Sie müssen unter Umständen Versand-und Bearbeitungsgebühren sowie anfallende Zollgebühren, Steuern oder andere Gebühren bezahlen, sofern dies nicht laut geltendem Recht untersagt ist. Corsair kann nach eigenem Ermessen neue oder gebrauchte/überholte Ersatzteile in funktionsfähigem Zustand verwenden, um die Hardware zu reparieren oder zu ersetzen. Die Garantie auf reparierte oder ersetzte Hardware gilt für den Rest des ursprünglichen Garantiezeitraums bzw. dreißig (30) Tage lang, je nachdem, welcher Zeitraum länger ist, oder für einen zusätzlichen, vom geltenden Gesetz vorgeschriebenen Zeitraum. Veraltete oder nicht mehr hergestellte produkte Ein veraltetes oder nicht mehr hergestelltes Produkt wird nach Möglichkeit durch das gleiche Produkt ersetzt. Falls Corsair nicht in der Lage ist, ein veraltetes oder nicht mehr hergestelltes Produkt durch das gleiche Produkt zu ersetzen, ersetzt Corsair es durch ein Produkt, das eine vergleichbare Funktion aufweist und denselben oder einen höheren Wert hat.19 PROFESSIONAL SERIES

GOLD Ausnahmen Diese Garantie gilt nicht für Probleme oder Schäden, die insbesondere aus den folgenden Ursachen entstehen:

1. Verschleiß durch normalen Gebrauch

2. Modifizierung, Missbrauch, Unfall, Demontage, falsche Verwendung

oder nicht autorisierte Reparatur

3. Entfernen der Kennzeichnung(en) oder Aufkleber des Herstellers

4. Unsachgemäßer Gebrauch, einschließlich einer Verwendung unter

Nichtbeachtung der mitgelieferten Gebrauchsanweisung

5. Anschluss an eine nicht geeignete Spannungsquelle

6. Verwendung von Betriebsmitteln, wie beispielsweise Ersatzbatterien,

die nicht von Corsair stammen, es sei denn, eine solche Einschränkung ist durch geltende Gesetze untersagt.

7. Jegliche andere Ursache, die nicht mit einem Material- oder

Herstellungsfehler des Produkts in Zusammenhang steht. Diese Garantie gilt nicht für gefälschte Produkte, d. h. Produkte, die weder von Corsair noch von einem autorisierten Hersteller gefertigt wurden. Die Einstufung eines Produkts als Fälschung liegt im alleinigen Ermessen von Corsair. Haftungsbeschränkung CORSAIR HAFTET NICHT FÜR BESONDERE UND INDIREKTE SCHÄDEN ODER FOLGESCHÄDEN JEGLICHER ART, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF ENTGANGENE GEWINNE UND EINNAHMEN, DATENVERLUSTE (SOWOHL DIREKT ALS AUCH INDIREKT) ODER WIRTSCHAFTLICHE VERLUSTE DURCH DEN VERSTOSS GEGEN AUSDRÜCKLICHE ODER STILLSCHWEIGENDE GARANTIEN AUF IHR PRODUKT, SELBST WENN CORSAIR ZUVOR VON DER MÖGLICHKEIT DERARTIGER SCHÄDEN IN KENNTNIS GESETZT WURDE. Die Gesetzgebung in einigen Ländern untersagt den Ausschluss oder die Einschränkung besonderer und indirekter Schäden und Folgeschäden, daher gelten diese Einschränkung und dieser Ausschluss unter Umständen nicht in der für Sie zuständigen Gesetzgebung. Dauer der stillschweigenden garantien SOFERN NICHT DURCH GELTENDE GESETZE UNTERSAGT, BESCHRÄNKT SICH JEDE STILLSCHWEIGENDE GARANTIE ODER ZUSICHERUNG HINSICHTLICH DER MARKTFÄHIGKEIT ODER TAUGLICHKEIT DIESES HARDWAREPRODUKTS FÜR EINEN BESTIMMTEN ZWECK AUF DIE DAUER DER JEWEILS GELTENDEN BESCHRÄNKTEN GARANTIE FÜR DIESES PRODUKT. Die Gesetze in einigen Ländern erlauben keine Beschränkungen der Dauer der stillschweigenden Garantie, daher gilt diese Beschränkung unter Umständen nicht in der für Sie geltenden Gesetzgebung. Nationale gesetzliche rechte Verbraucher haben unter Umständen gesetzliche Rechte im Rahmen der geltenden Gesetzgebung, die den Verkauf von Konsumgütern regelt. Derartige Rechte sind durch die Garantien in dieser beschränkten Garantie nicht betroen. Keine weiteren garantien Kein Mitarbeiter, Händler oder anderer Handlungsbefugter von Corsair ist berechtigt, diese Garantie zu ändern, zu erweitern oder zu ergänzen.20 PROFESSIONAL SERIES

GOLD Anmeldung eines garantieanspruchs Wir empfehlen Ihnen, sich vor der Anmeldung eines Garantieanspruchs mit unserem technischen Support in Verbindung zu setzen oder den Support-Abschnitt unserer Website corsair.com zu lesen. Vielleicht können Sie Ihr Problem auf diese Weise ganz einfach selbst beheben. Im Allgemeinen sollten berechtigte Garantieansprüche innerhalb von dreißig (30) Tagen nach Erwerb des Produkts über den ursprünglichen Ort des Kaufs abgewickelt werden. Dieser Zeitraum hängt unter Umständen vom Einkaufsort des Produkts ab. Erkunden Sie sich bitte bei dem Händler, bei dem Sie das Produkt gekauft haben, nach dem Rückgaberecht. Sämtliche Garantieansprüche, die nicht am ursprünglichen Einkaufsort abgewickelt werden können, sollten direkt an Corsair weitergeleitet werden. Die Kontaktdaten unseres Kundenservice erhalten Sie im Internet unter corsair.com/contact oder in der Dokumentation zu diesem Produkt. Einleitung Industrie-führender überlastungsschutz Das Corsair Professional Series Gold-Netzteil sorgt für stabile und zuverlässige Stromversorgung selbst unter schwierigen Bedingungen. Ob Sie Stabilität für unternehmenskritische Anwendungen benötigen oder einfach nur ein wirklich gutes Netzteil wünschen: Das Professional Series Gold-Netzteil ist die richtige Wahl. Vollständig modulares kabelsystem Beim Corsair Professional Series Gold-Netzteil lassen sich alle Kabel vom Netzteil trennen. Optimale Flexibilität bei der Auswahl der erforderlichen Kabel sorgt schon beim Einbau für ein übersichtliches System mit optimalem Luftstrom. Auch ein künftiges Upgrade oder ein Austausch des Netzteils gehen völlig problemlos vonstatten, denn die Kabel werden einfach vom alten Netzteil getrennt und an das neue, vollständig modulare Netzteil von Corsair angeschlossen. Beispiellose ezienz Mit 90% Ezienz bei 50% Auslastung arbeitet das Corsair Professional Series Gold-Netzteil geräuscharm, erzeugt minimale Betriebswärme und spart Ihnen jeden Monat bares Geld. Das 80 Plus® Gold-Zertifikat bestätigt Ihnen, dass Sie mit diesem Netzteil die richtige Wahl für eine intelligente und eziente Stromversorgung getroen haben. Die Corsair-Vorteile Ihr Netzteil der Corsair Professional Series Gold ist mit der neuesten Technologie und Funktionalität ausgestattet:

• Es entspricht dem aktuellen ATX12V 2.31 und EPS12V 2.92 Standards und ist abwärtskompatibel mit Systemen der Ausführung ATX12V 2.2 und ATX12V 2.01.

• Ein besonders leiser Lüfter mit Doppelkugellager sorgt dank der temperaturabhängigen Anpassung der Lüftergeschwindigkeit für einen optimalen Luftstrom mit unterdurchschnittlicher Geräuschentwicklung.

• Bis zu 90% Energieezienz sorgen für eine geringere Wärmeerzeugung und niedrigere Stromrechnungen.

• Aktive Leistungsfaktorkorrektur von 99% bietet saubere und zuverlässige Stromversorgung.

• Universeller Wechselstromeingang von 90~264V – kein lästiges Umschalten mehr.

• +12V-Einzelschiene bietet maximale Kompatibilität mit den neuesten Komponenten.

• Überspannungs-/Überlastungsschutz, Unterspannungsschutz und Kurzschlussschutz gewährleisten maximale Sicherheit für Ihre wichtigsten Systemkomponenten.21 PROFESSIONAL SERIES

• Hochwertige japanische Kondensatoren sorgen für uneingeschränkte Leistung und Zuverlässigkeit.

• Das vollständig modulare Kabelsystem ermöglicht ein problemloses Entfernen überflüssiger Kabel. Auch Upgrade und Austausch des Netzteils gestalten sich denkbar einfach, denn die Kabel müssen nur am Netzteil abgezogen werden.

• Flache Low-Prole-Kabel sorgen für eine geringe Luftreibung und ermöglichen einen maximalen Luftstrom durch das Computergehäuse.

• Sieben Jahre Garantie und Zugang zum bewährten technischen Support und Kundenservice von Corsair. Technische Daten der Netzteile

• Abmessungen: AX650/750/850: 150mm (B) x 86mm (H) x 160mm (L) AX1200: 150mm (B) x 86mm (H) x 200mm (L)

• MTBF (durchschnittliche fehlerfreie Zeit): 100,000 stunden

• Corsair Professional Series Gold-Netzteil

Länge 101mm 5mm 101mm 101mm 101mm Hinweise:

• Floppy-Anschlüsse werden am Ende des Peripheriekabels befestigt.

• Der ATX-Netzstecker verfügt über ein abnehmbares 4-poliges Teil, damit ein 24-poliger oder 20-poliger Anschluss auf der Hauptplatine verwendet werden kann.

• Der EPS12V-Netzstecker verfügt über ein abnehmbares 4-poliges Teil, damit ein 8-poliger oder 4-poliger P4/12V-Anschluss auf der Hauptplatine verwendet werden kann. Installation Lesen Sie diese Anleitung bitte vor Beginn des Einbaus vollständig durch. Schritt A: Entfernen des vorhandenen Netzteils Wenn Sie ein neues System bauen, fahren Sie bitte mit Schritt B fort.

1. Ziehen Sie das Netzkabel des vorhandenen Netzteils aus der Steckdose

2. Trennen Sie alle Netzkabel von der Grafikkarte, der Hauptplatine und den

anderen Peripheriegeräten.

3. Deinstallieren Sie das vorhandene Netzteil. Befolgen Sie dazu die Anweisungen

in der Bedienungsanleitung zu Ihrem Gehäuse.

4. Fahren Sie mit Schritt B fort.23

GOLD Schritt B: Installieren des Corsair Professional Series Gold-Netzteils

1. Stellen Sie sicher, dass das Netzkabel des Netzteils nicht angeschlossen ist.

2. Befolgen Sie die Anleitung im Handbuch zu Ihrem Gehäuse und bauen Sie das

Netzteil mit den im Lieferumfang enthaltenen Schrauben ein.

3. Schließen Sie das 24-polige Netzkabel an. Das 24-polige Netzkabel verfügt über

ein abnehmbares 4-poliges Teil, damit ein 24-poliger oder 20-poliger Anschluss auf der Hauptplatine verwendet werden kann. a. Wenn Ihre Hauptplatine einen 24-poligen Anschluss hat, können Sie den 24-poligen Stecker des Netzkabels direkt an Ihre Hauptplatine anschließen. b. Wenn Ihre Hauptplatine einen 20-poligen Anschluss hat, müssen Sie das 4-polige Kabel vom 24-poligen Anschluss trennen und dann den 20-poligen Stecker in die Hauptplatine stecken, ohne den 4-poligen Teil anzuschließen.

4. Schließen Sie das 8-polige +12V-Kabel (EPS12V) an.

a. Wenn Ihre Hauptplatine über einen 8-poligen +12-V-Anschluss verfügt, können Sie das 8-polige Kabel direkt an die Hauptplatine anschließen. b. Wenn Ihre Hauptplatine über einen 4-poligen Anschluss verfügt, trennen Sie das 4-polige Teil vom 8-poligen Kabel und schließen dann das richtige 4-polige Kabel direkt an die Hauptplatine an. ACHTUNG: Der abnehmbare 4-polige Teil des 24-poligen Hauptsteckers ist kein P4-oder +12V-Stecker. Die Verwendung anstelle eines P4-Steckers oder +12-Volt- Steckers kann schwere Schäden verursachen.

5. Schließen Sie die Peripheriekabel, PCI-Express-Kabel und SATA-Kabel an.

a. Verbinden Sie die Peripheriekabel mit Ihrer Festplatte und den CD-ROM-/DVD-ROM-Netzanschlüssen. b. Verbinden Sie die SATA-Kabel mit den Netzanschlüssen Ihrer SATA-Festplatte. c. Verbinden Sie die PCI-Express-Kabel bei Bedarf mit den Netzanschlüssen Ihrer PCI-Express-Grakkarten. d. Verbinden Sie die Peripheriekabel mit allen Peripheriegeräten, die einen 4-poligen Stecker erfordern. e. Überprüfen Sie, ob alle Kabel fest eingesteckt sind.

6. Verbinden Sie das Netzkabel mit dem Netzteil und schalten Sie das Netzteil ein,

indem Sie den Schalter in die Position EIN (durch „I“ gekennzeichnet) drücken. Herzlichen Glückwunsch! Sie haben den Einbau Ihres Netzteils der Corsair Professional Series Gold abgeschlossen, und Ihr System ist nun einsatzbereit!24 PROFESSIONAL SERIES GOLD Wichtige Sicherheitsinformationen VORSICHT: STROMSCHLAGGEFAHR!

1. Nehmen Sie den Einbau gemäß Herstelleranleitung und Sicherheitswarnungen

vor. Eine Nichtbeachtung kann Schäden am Netzteil oder Computer verursachen und zu schweren Verletzungen bzw. sogar zum Tod führen.

2. Im Innern des Netzteils ist eine hohe Spannung vorhanden. Sie dürfen das

Netzteil weder önen noch versuchen, es zu reparieren. Es enthält keine vom Benutzer zu wartenden Komponenten.

3. Dieses Produkt ist für den Betrieb in Innenräumen konzipiert.

4. Verwenden Sie es nicht in der Nähe von Wasser oder in Umgebungen mit hoher

Temperatur oder Luftfeuchtigkeit.

5. Stellen Sie es nicht neben Wärmequellen wie Heizkörpern, Lüftungsgittern,

Öfen oder anderen wärmeerzeugenden Geräten auf.

6. Stecken Sie keine Gegenstände in die Lüftungsschlitze oder in das Lüftergitter

7. Nehmen Sie keine Veränderungen an den mit dem Netzteil gelieferten Kabeln

und/oder Anschlüssen vor.

8. Benutzen Sie bei Verwendung modularer Kabel nur die vom Hersteller

gelieferten Kabel. Andere Kabel sind möglicherweise nicht kompatibel und können Ihren Computer und das Netzteil schwer beschädigen.

9. Der 24-polige Netzstecker des Hauptkabels hat einen abnehmbaren 4-poligen

Teil. Dieser 4-polige Stecker ist kein P4- oder ATX-12V-Stecker. Stecken Sie dieses Kabel nicht in den P4- oder ATX +12-V-Anschluss der Hauptplatine.

10. Bei Nichtbeachtung der Herstelleranleitung und/oder einer der

Sicherheitshinweise erlöschen sämtliche Gewährleistungen und Garantien. Sicherheits- und Prüfsiegel FCC FCC-Vorschriften, Teil 15, Klasse B ICES ICES-003 CE EN 55022:2006 + A1:2007, Klasse B EN61000-3-2:2006 Klasse D EN61000-3-3: 1995 + A1:2001 + A2:2005 EN55024:1998 + A1:2001 + A2:2003

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 ROHS 2002/95/EC, Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elektronikgeräten WEEE 2002/96/EC, Richtlinie über Elektro- und Elektronik-Altgeräte ROHS China Order No. 39, „Administration on the Control of Pollution (China) Caused By Electronic Information Products“ (Gesetz zur Eindämmung der Umweltverschmutzung durch informationsverarbeitende Elektrogeräte)25 PROFESSIONAL SERIES
