Type de produit	Adaptateur CPL (Powerline)
Modèle	AV500
Marque	TP-Link
Débit maximal	500 Mbps
Interface réseau	1 port Ethernet 10/100 Mbps
Norme Powerline	HomePlug AV
Portée	Jusqu'à 300 mètres sur le réseau électrique
Consommation électrique	Environ 3 W (veille), 6 W (actif)
Alimentation	100-240 V AC, 50/60 Hz
Dimensions	Environ 72 x 62 x 42 mm
Poids	Environ 100 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Boutons	Bouton Pair (appairage), bouton Reset
Indicateurs LED	Alimentation, CPL, Ethernet
Sécurité	Chiffrement AES 128 bits
Compatibilité	Tout adaptateur CPL HomePlug AV standard
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Réparabilité	Pièces détachées non disponibles. Contacter le SAV en cas de panne.
Garantie	3 ans (limitée)
Contenu de la boîte	Adaptateur CPL, câble Ethernet RJ45, guide d'installation rapide

FOIRE AUX QUESTIONS - AV500 TP-LINK

Comment réinitialiser mon adaptateur CPL TP-Link AV500 ?

Maintenez enfoncé le bouton Reset (à l'aide d'une épingle) pendant environ 10 secondes jusqu'à ce que toutes les LED s'éteignent puis se rallument. L'adaptateur revient aux paramètres d'usine.

Que faire si je n'ai pas d'accès à Internet via mon réseau CPL ?

Vérifiez que tous les adaptateurs sont sur le même circuit électrique. Assurez-vous que la LED CPL est allumée fixe. Réappairez les adaptateurs si nécessaire. Contrôlez les connexions Ethernet et que votre routeur/modem fonctionne.

Pourquoi mon adaptateur CPL ne se reconnecte-t-il pas après l'avoir déplacé ?

Assurez-vous que la nouvelle prise est sur le même circuit électrique. Éloignez l'adaptateur des gros appareils électroménagers (réfrigérateur, climatiseur) qui peuvent causer des interférences. Réappairez si nécessaire.

Comment appairer un adaptateur CPL TP-Link AV500 avec un autre adaptateur ?

Branchez les deux adaptateurs à des prises proches. Appuyez sur le bouton Pair du premier adaptateur pendant 1 seconde (la LED alimentation clignote). Dans les 2 minutes, appuyez sur le bouton Pair du second adaptateur pendant 1 seconde. La LED CPL s'allume fixe quand l'appairage est réussi.

Quelle est la portée maximale d'un réseau CPL avec l'AV500 ?

La portée théorique peut atteindre 300 mètres sur le réseau électrique, mais les performances réelles dépendent de la qualité du câblage et des interférences. Le débit diminue avec la distance.

Puis-je utiliser l'adaptateur CPL avec une multiprise ?

Il est déconseillé de brancher l'adaptateur CPL sur une multiprise, car cela peut dégrader le signal. Branchez-le directement sur une prise murale. Si vous devez utiliser une multiprise, branchez-la sur la prise femelle de l'adaptateur (prise gigogne).

Comment savoir si le signal CPL est de bonne qualité ?

La LED CPL indique la qualité : verte fixe = bonne, orange = moyenne, rouge clignotante = mauvaise. Si elle est rouge, déplacez l'adaptateur sur une autre prise plus proche.

L'adaptateur CPL consomme-t-il beaucoup d'électricité ?

Non, la consommation est faible : environ 3 W en veille et 6 W en activité. Il peut rester branché en permanence.

Puis-je connecter plusieurs adaptateurs CPL entre eux ?

Oui, vous pouvez ajouter jusqu'à 8 adaptateurs CPL sur un même réseau électrique. Chaque nouvel adaptateur doit être appairé avec un adaptateur déjà présent sur le réseau.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que la prise électrique fonctionne en branchant un autre appareil. Si la prise est bonne, l'adaptateur peut être défectueux. Contactez le support TP-Link.

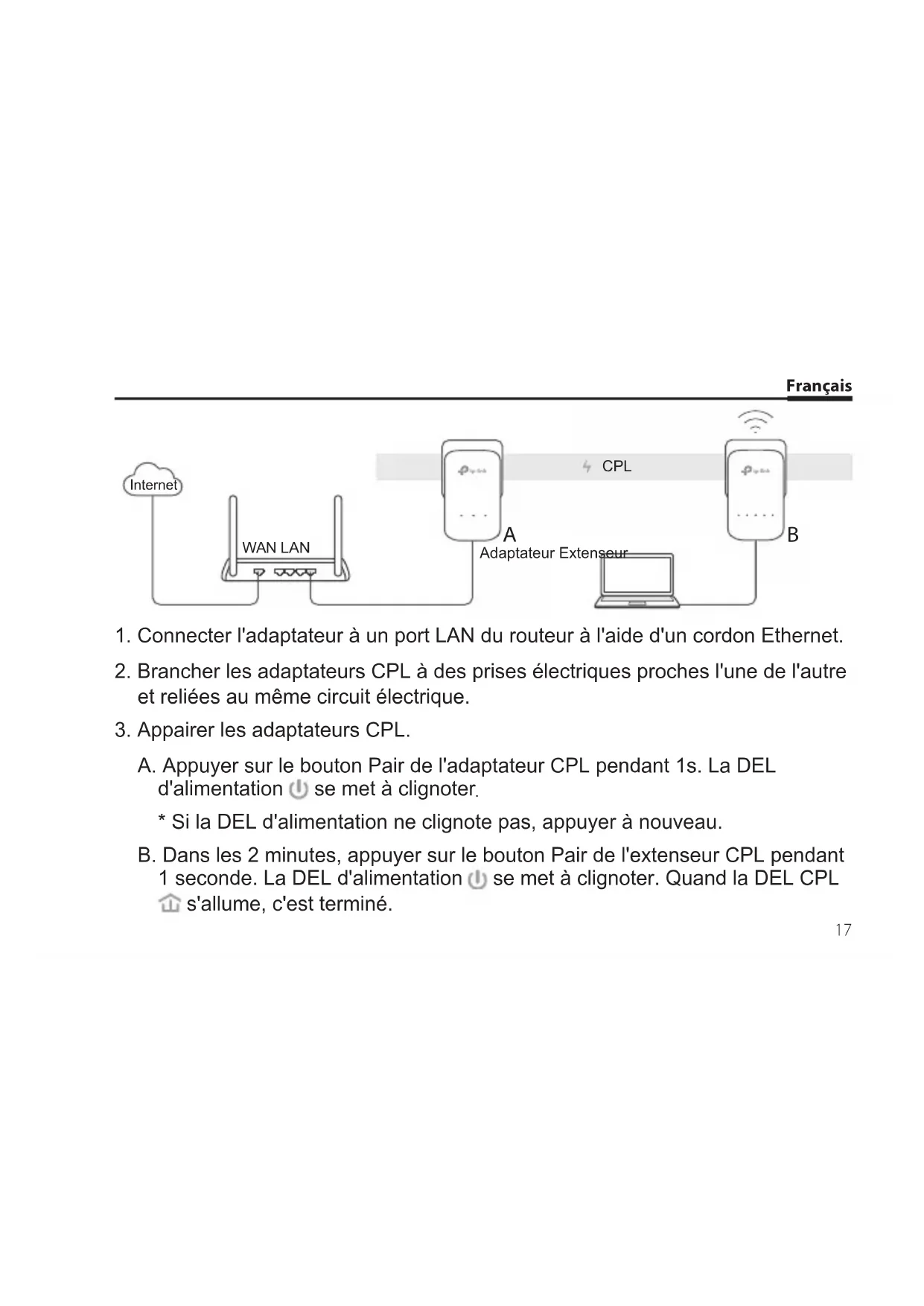

MODE D'EMPLOI AV500 TP-LINK

1. Connecter l'adaptateur à un port LAN du routeur à l'aide d'un cordon Ethernet.

2. Brancher les adaptateurs CPL à des prises électriques proches l'une de l'autre et reliées au même circuit électrique.

3. Appairer les adaptateurs CPL.

A. Appuyer sur le bouton Pair de l'adaptateur CPL pendant 1s. La DEL d'alimentation se met a clignoter.

• Si la DEL d'alimentation ne clignote pas, appuyer à nouveau.

B. Dans les 2 minutes, appuyer sur le bouton Pair de l'extenseur CPL pendant 1 seconde. La DEL d'alimentation se met à clignoter. Quand la DEL CPL s'allume, c'est terminé.

Français

1. Repositionner l'extenseur CPL à un autre emplacement. Se connecter au réseau Wi-Fi dont le SSID et le mot de passage sont inscrits sur l'étiquette présente sur le produit.

2. Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacer l'extenseur sur une autre prise.

3. Appréciez!

Astuces : Vous pouvez ajouter d'autres adaptateurs CPL au réseau CPL en appairant ces apparèils.

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur à l'extenseur

Si vous routeur supporte la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les parametes Wi-Fi de votre routeur (SSID et mot de passer) vers l'extenseur CPL.

1. Brancher l'extenseur CPL à proximé de votre routeur. Appuyer sur le bouton WPS de votre routeur.
2. Dans les 2 minutes, appuyer sur le bouton Wi-Fi de l'extenseur durant 1 seconde.

3. Quand les DEL Wi-Fi 2.4GHz et 5GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumées, c'est terminé !

4. Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono bande. Pour les produits multi bandes, par défaut l'extenseur CPL copie simultanément les paramétres Wi-Fi 2.4 et 5GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Remarque: Les paramètres Wi-Fi peuvent aussi être configurés via l'interface WEB de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'app depuis l'Apple Store ou le Google Play store, ou plus simplement scanner le code QR.

Français

FAQ (Questions Fréquentes)

Q1. Comment réinitialisser mon adaptateur CPL?
R. Quand l'extenseur CPL est sous tension, maintainir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée.
Q2, Comment dépanner l'absence d'accès à Internet via mon réseau CPL?
R1. Assurez you que tous les adaptateurs CPL sont sur le même circuit electrique.
R2. Assurez vous que toutes les DEL CPL sont allumées. Si ce n'est pas le cas, réapparez adaptateur et extensorur CPL.
R3. Assurez you que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
Q3. Que fait si un extenseur CPL appalré avec succès ne se reconnectcte pas au réseau CPL quand je le déplace?
R1. Assurez you que tous les adaptateurs CPL sont sur le même circuit electrique.
R2. Appairez le à nouveau avec un autre adaptateur ou extensor, assurez vous que la DEL CPL est allumée avant de le déplacer?
R3. Vérifiez toute source d'interfERENCE, tel les séchoirs, les climatiseurs ou tout autre apparéil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL.

Italiano

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE. La déclaration CE de conformité originelle peut être trouée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• La prise de courant doit être facilement accessible et se trouver à proximate de l'équipement.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et péris.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les defaults matériels et les malfacons, sils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
