AV500 - Adaptador Powerline TP-LINK - Manual de utilização gratuito

Tipo de produto	Adaptador PLC (Powerline)
Modelo	AV500
Marca	TP-Link
Velocidade máxima	500 Mbps
Interface de rede	1 porta Ethernet 10/100 Mbps
Padrão Powerline	HomePlug AV
Alcance	Até 300 metros na rede elétrica
Consumo de energia	Aproximadamente 3 W (espera), 6 W (ativo)
Alimentação	100-240 V AC, 50/60 Hz
Dimensões	Aproximadamente 72 x 62 x 42 mm
Peso	Aproximadamente 100 g
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % (sem condensação)
Botões	Botão Pair (emparelhamento), botão Reset
Indicadores LED	Alimentação, PLC, Ethernet
Segurança	Criptografia AES 128 bits
Compatibilidade	Qualquer adaptador PLC HomePlug AV padrão
Manutenção	Limpar com um pano seco e macio. Não usar produtos químicos.
Reparabilidade	Peças de reposição não disponíveis. Contactar o suporte técnico em caso de avaria.
Garantia	3 anos (limitada)
Conteúdo da embalagem	Adaptador PLC, cabo Ethernet RJ45, guia de instalação rápida

Perguntas frequentes - AV500 TP-LINK

Como redefinir meu adaptador PLC TP-Link AV500?

Mantenha pressionado o botão Reset (com a ajuda de um pino) por cerca de 10 segundos até que todos os LEDs se apaguem e depois acendam novamente. O adaptador retorna às configurações de fábrica.

O que fazer se não tiver acesso à Internet através da minha rede PLC?

Verifique se todos os adaptadores estão no mesmo circuito elétrico. Certifique-se de que o LED PLC está aceso fixo. Reemparelhe os adaptadores se necessário. Verifique as conexões Ethernet e se o seu roteador/modem está funcionando.

Por que meu adaptador PLC não se reconecta depois de movê-lo?

Certifique-se de que a nova tomada está no mesmo circuito elétrico. Afaste o adaptador de grandes eletrodomésticos (geladeira, ar condicionado) que podem causar interferências. Reemparelhe se necessário.

Como emparelhar um adaptador PLC TP-Link AV500 com outro adaptador?

Conecte os dois adaptadores em tomadas próximas. Pressione o botão Pair do primeiro adaptador por 1 segundo (o LED de alimentação pisca). Em 2 minutos, pressione o botão Pair do segundo adaptador por 1 segundo. O LED PLC acende fixo quando o emparelhamento é bem-sucedido.

Qual é o alcance máximo de uma rede PLC com o AV500?

O alcance teórico pode chegar a 300 metros na rede elétrica, mas o desempenho real depende da qualidade da fiação e das interferências. A velocidade diminui com a distância.

Posso usar o adaptador PLC com uma régua de tomadas?

Não é recomendado conectar o adaptador PLC em uma régua de tomadas, pois isso pode degradar o sinal. Conecte-o diretamente a uma tomada de parede. Se precisar usar uma régua, conecte-a na tomada fêmea do adaptador (tomada passante).

Como saber se o sinal PLC é de boa qualidade?

O LED PLC indica a qualidade: verde fixo = boa, laranja = média, vermelho piscando = ruim. Se estiver vermelho, mova o adaptador para outra tomada mais próxima.

O adaptador PLC consome muita eletricidade?

Não, o consumo é baixo: aproximadamente 3 W em espera e 6 W em atividade. Pode permanecer conectado permanentemente.

Posso conectar vários adaptadores PLC entre si?

Sim, você pode adicionar até 8 adaptadores PLC na mesma rede elétrica. Cada novo adaptador deve ser emparelhado com um adaptador já presente na rede.

O que fazer se o LED de alimentação não acender?

Verifique se a tomada elétrica funciona conectando outro aparelho. Se a tomada estiver boa, o adaptador pode estar com defeito. Entre em contato com o suporte da TP-Link.

MANUAL DE UTILIZADOR AV500 TP-LINK

Avenida da Liberdade, n°245, 7°E, 1250-143 Lisboa, Portugal

TP-Link Technologies Co., Ltd.

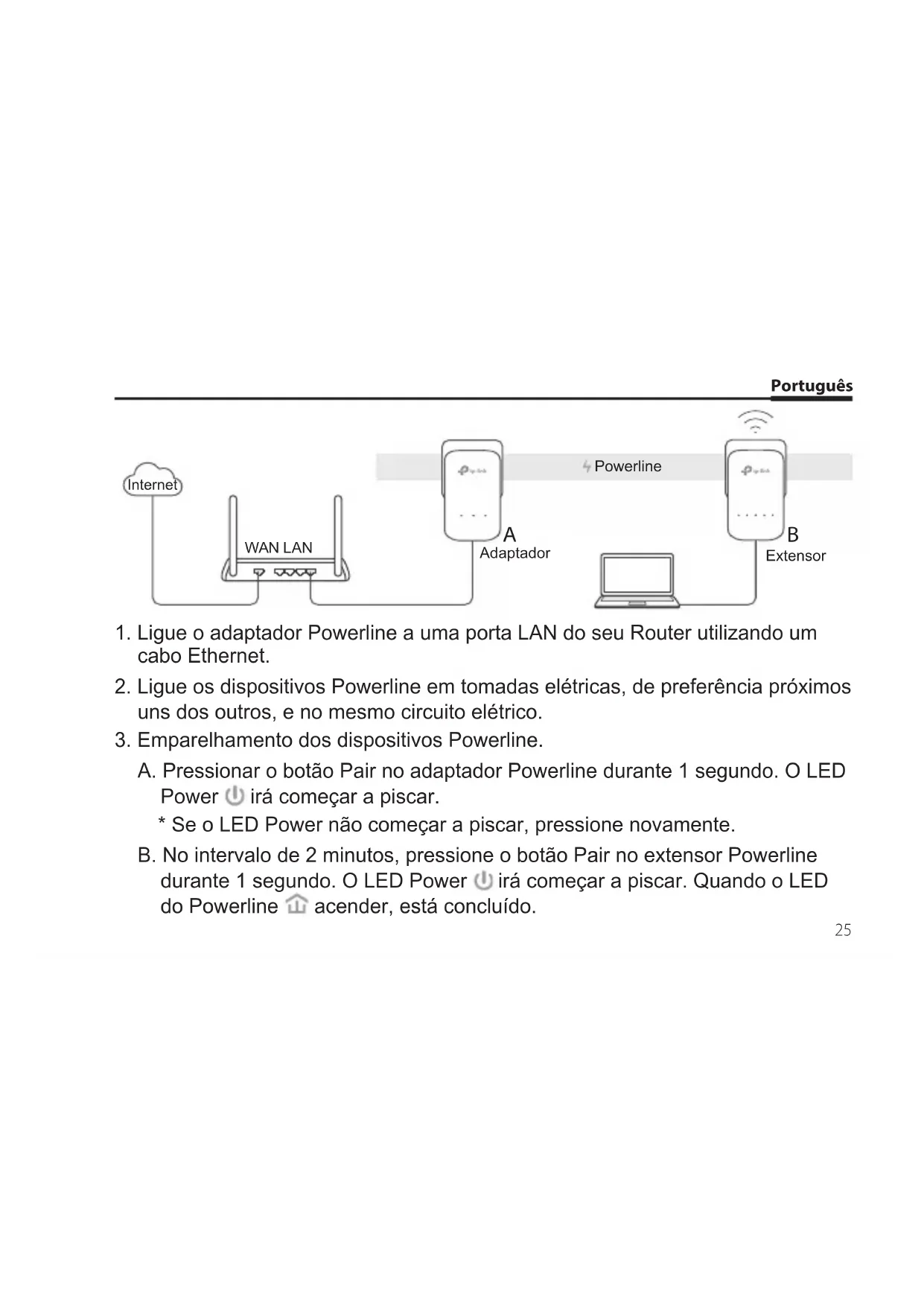

1. Ligue o adaptor Powerline a uma porta LAN do seu Routerutilizando um cabo Ethernet.
2. Ligue os dispositivos Powerline em tomadas electrolyicas, de preferência proxies uns dos outros, e no mesmo circuito electrolyico.
3. Emparelhamento dos dispositivos Powerline.

A. Pressionar o botão Pair no adaptor Powerline durante 1 segundo. O LED Power irá partir a piscar.

• Se o LED Power não começar a piscar, pressione novamente.

B. No intervalo de 2 minutos, pressione o botao Pair no extensor Powerline durante 1 segundo. O LED Power ira partir a piscar. quando o LED do Powerline acender, está conclusido.

Portugues

1. Coloque o extensor powerline num novo local. Ligue-se ao Wi-Fi'utilizando o SSID e password na etiqueta identificativa de produits.

2. No Powerline um LED vermelho ou a piscar ì indica sinal fraco. Por favor, ligue o extensor Powerline noutra tomadaétrica.

3. Disfrute!

Dica: Podera adicional mais dispositivos Powerline à sua rede Powerline existente atraves do processo de emparelhamento.

Atença

• Ligue os disposítivos Powerline diretamente em tomas electrolyicas e não em extensões electrolycas.
• Em dispositivos Powerline com tomada elétrica inclúa, ligue as extensoes electricas diretamente na tomada对她ica do dispositovo Powerline.

Copiar definições Wi-Fi do Router para o Extensor

Se o seu router suporta WPS, poderá seguir os passos abaixo para copiar automaticamente as definições Wi-Fi do seu router (SSID e senha) para o extensor Powerline.

1. Ligue o extensor Powerline numa tomada eletrica proxima do seu router. Pressione o botao WPS no seu Router.
2. No periodo de 2 horas, pressione o botão Wi-Fi no extensor durante 1 segundo.

3. Quando o LED Wi-Fi 2.4GHz e o LED Wi-Fi 5GHz piscarem durante 3 segundos e de seguida ficarem fixos, o processo fica concluso.

4. A banda Wi-Fi 5GHz não está disponible em Produtos de bandaURNa (apenas 2.4GHz). No caso dos Produtos Dual-Band (banda dupla), O extensor powerline copia por defeito annexas as definições Wi-Fi 2.4GHz e 5GHz em simulâneo. Se a cópia simulânea falhar, o seu router poderá anpas suportar a cópia das definições de uma banda de cada vez. Por favor consulte o manual do seu Router para mais informações.

Note: As definições Wi-Fi también podem ser configuradas atraves da interface Web do Extensor Powerline ou atraves da App tpPLC. Poderá efetuar o download da App a partir da App Store ou em Google Play, ou simplementmente lendo o)c原标题 QR.

Portugués

FAQ (Perguntas Frequentes)

Q1, Como posso repor as definções do meu Extensor Powerline?
R. Com o extensor ligado, pressione continuamente o botão Reset (use um clip se for um buraco) até que todos os LED's apaquem. Assim que os LEDs acenderem novamente, o processo de reposicao dos values de fabrica fica concluso.
Q2, Como soluccionar os problemas caso não consiga obter litigation à Internet na sua rede powerline?
R1. Certifique-se que todos os adaptations e extensores estao no mesmo circuito eletrico.
R2. Certifique-se que todos os LEDs Powerline está ligados. Caso contrário, efetue novoamente o emparelhamento dos seu adaptadores e extensores powerline.
R3. Certifique-se que todas as ligacoes de Hardware está corretoamento efetuadas.
R4. Verifique se tem ligaçao a internet ligando o seu computador diretamente ao seu modem ou router.
Q3. O que fazer no caso de um extensor previamente bem emparelhado não estabelcera a liação antes ter sido gado noutra tomada eletrica?
R1. Garanta que todos os adaptations powerline está no mesmo circuitoétrico.
R2. Efetue novamente o processo de emparelhamento com a sua rede Powerline, e verifique se o LED Powerline fica ligado antes concludir o processo.
R3. Verifique a possibidade de existrem equipamentos eletrodomesticos que possam causar interferencias no circuito elétrico ond está os adaptadores Powerline, tais como migunas de lavar, ares-condicionados ou outros equipamentos eletronicos.

Suomi

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras
disposicaoes das diretivas 2014/53/UE, 2009/125/CE e 2011/65/UE.
A declaracao original de conformidade UE pode ser encontrar a http://www.tp-link.com/en/ce.

Suomi

Informação de Segurarca

• Mantenha o dispositorio afastado da agua, fogo, humididade e ambientes quentes.
• Não tenteAbrir, reparar ou modificar o disposicao.
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados.
• A tomada deve ser instalada perto do equipamento e estar acesvil.
• Para dispositivos com tomadas de passagem de energia, estes devem ser ligados diretamente à tomada, posteriormente poderá ligar extensões de energia electrolyicas nos dispositivos. Dispositivos do mesmo tipo ou similares não devem ser agglomerados.
  Ligue os produits Powerline diretamente nas tomadas de energia e não a extensoes de energia. Por favor leia e siga as instruções de segurarça acima quando operar o dispositivo. Não é garantido que acidentes ou

estragos possam ocorrre devido a utilização incorreta do produits. Por favor utilize este produits corretamente.

Garantia Limitada de Produkt TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍNICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.

A TP-Link garant e produto de hardware da marca TP-Link contido na embalagem original contra defeitos nos materiais e na construcao, quando utilizes em condições normais e de acordo com as orientações da TP-Link, por um periodo de TRÉS ANOS a conta a partir da data de compra pelo'utilizar final.
