Tipo de produto	Adaptador PLC (Corrente Portadora em Linha)
Marca	TP-Link
Modelo	TLPA4025P
Tecnologia	HomePlug AV, IEEE 1901
Velocidade máxima	600 Mbps
Portas	1 porta Ethernet RJ45 10/100/1000 Mbps
Tomada passante	Sim (tomada fêmea integrada)
Alimentação	100-240 V CA, 50/60 Hz
Consumo elétrico	Aproximadamente 3 W em funcionamento normal
Dimensões (C x L x A)	103 x 60 x 33 mm
Peso	Aproximadamente 150 g
Temperatura de operação	0 a 40 °C
Umidade de operação	10 % a 90 % sem condensação
Normas de segurança	CE, RoHS
Segurança de rede	Criptografia AES 128 bits, emparelhamento pelo botão Pair
Reinicialização	Manter o botão Pair pressionado até a luz LED de alimentação apagar
Instalação	Plug and Play, nenhum software necessário para a configuração básica
Manutenção e limpeza	Limpar com um pano seco. Não usar produtos líquidos ou abrasivos.
Segurança de uso	Conectar diretamente a uma tomada de parede, não usar em uma régua de tomadas. Manter longe de água e calor.
Peças de reposição e reparabilidade	Não reparável pelo usuário. Nenhuma peça de reposição disponível.
Garantia	3 anos limitada (conforme condições TP-Link)
Compatibilidade	Compatível com todos os adaptadores PLC HomePlug AV e com qualquer roteador Ethernet
Conteúdo da embalagem	1 adaptador PLC, 1 cabo Ethernet RJ45, guia de instalação rápida

Perguntas frequentes - TLPA4025P TP-LINK

Como reiniciar meu adaptador PLC?

Mantenha pressionado o botão Pair por cerca de 1 segundo até que o LED de alimentação se apague brevemente. Você também pode usar o utilitário tpPLC para uma reinicialização via software.

Não tenho acesso à Internet através da minha rede PLC, o que fazer?

Verifique se todos os adaptadores estão no mesmo circuito elétrico. Certifique-se de que os LEDs PLC estão acesos e que as conexões Ethernet estão corretas. Teste a conexão direta do seu computador ao roteador para confirmar que seu acesso à Internet funciona.

Adaptadores PLC já emparelhados não se reconectam depois de movê-los, como resolver?

Tente conectar os adaptadores em outras tomadas do mesmo circuito. Reemparelhe-os pressionando o botão Pair. Evite interferências elétricas: afaste-os de aparelhos como secadores de cabelo ou ar condicionado, ou conecte esses aparelhos na tomada passante do adaptador PLC.

Como adicionar um novo adaptador PLC à minha rede existente?

Pressione o botão Pair de um adaptador já conectado por 1 segundo, e dentro de 2 minutos, pressione o botão Pair do novo adaptador por 1 segundo. O LED PLC acenderá para confirmar o emparelhamento.

O que significam os LEDs no adaptador?

O LED Power indica a alimentação ligada. O LED PLC (ou CPL) acende quando o adaptador está conectado a uma rede PLC. O LED Ethernet acende quando um dispositivo está conectado via cabo Ethernet.

Posso conectar o adaptador PLC em uma régua de tomadas?

Não, é desaconselhável conectar um adaptador PLC em uma régua de tomadas. Conecte-o sempre diretamente a uma tomada de parede. Se o adaptador possuir uma tomada passante, você pode conectar uma régua de tomadas nela.

Como atualizar o firmware do adaptador?

Baixe o firmware mais recente do site TP-Link. Use o utilitário tpPLC para realizar a atualização através do seu computador conectado à rede PLC.

Posso usar este adaptador com outras marcas de PLC?

Sim, este adaptador é compatível com qualquer adaptador PLC que utilize o padrão HomePlug AV ou IEEE 1901. O emparelhamento deve ser feito manualmente através do botão Pair.

O que fazer se a velocidade for mais lenta do que o esperado?

Certifique-se de que os adaptadores estão no mesmo circuito elétrico e que a fiação elétrica da sua casa está em boas condições. Afaste-os de fontes de interferência (motores, dimmers). A velocidade depende da distância e da qualidade da rede elétrica.

Como estender minha rede PLC com vários adaptadores?

Repita o procedimento de emparelhamento para cada adaptador adicional: pressione o botão Pair de um adaptador existente e, em seguida, o botão Pair do novo adaptador dentro de 2 minutos. Todos os adaptadores formarão uma única rede.

MANUAL DE UTILIZADOR TLPA4025P TP-LINK

NWS.TP-Link Portugal, Unipessoal, Lda. Avenida da Liberdade, n°245, 7°E, 1250-143 Lisboa, Portugal

TP-Link Technologies Co., Ltd.

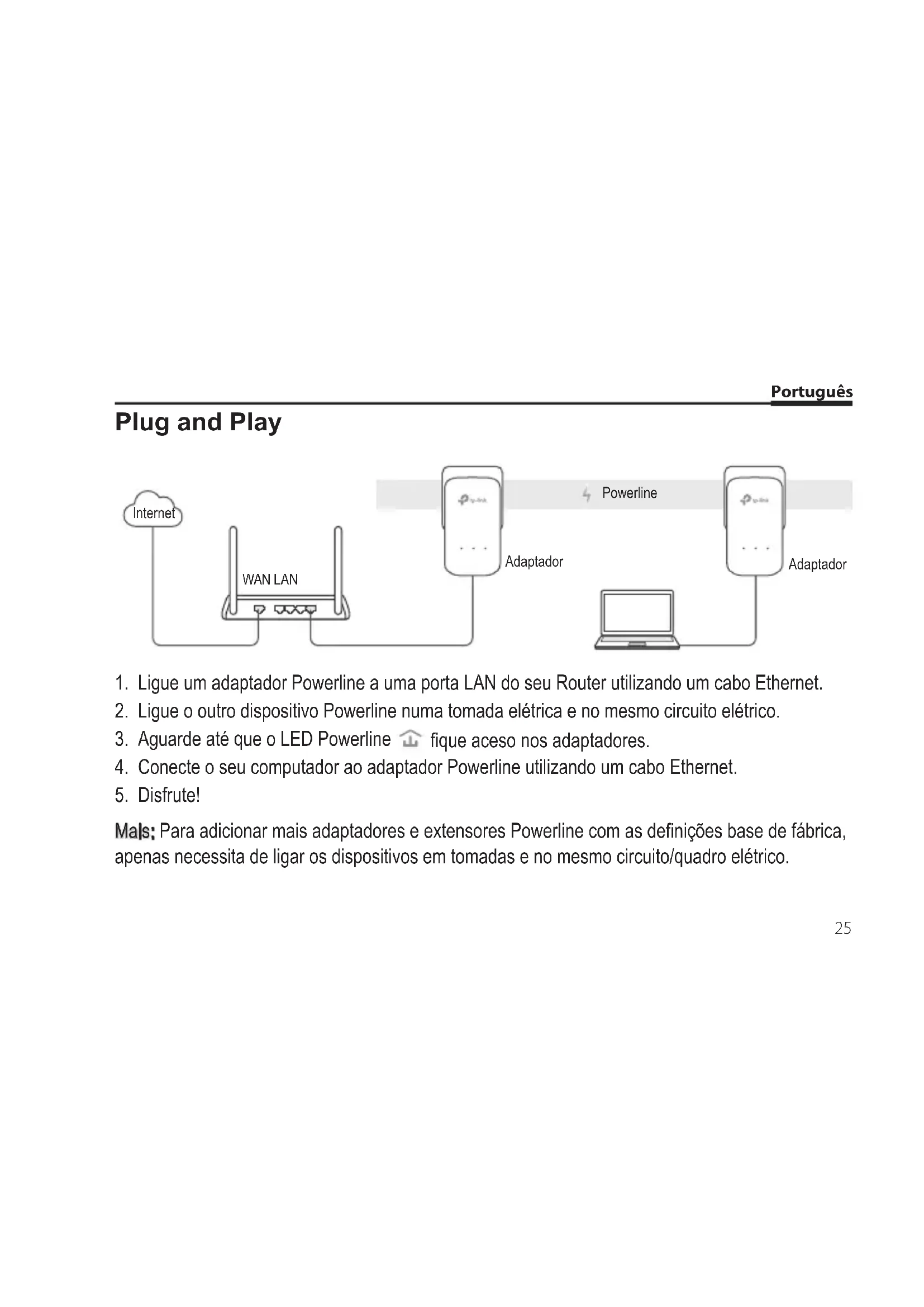

1. Ligue um adaptador Powerline a uma porta LAN do seu router utilizando um cabo Ethernet.
2. Ligue o dispositivo Powerline numa tomada elétrica e no mesmo circuito elétrico.
3. Aguarde até que o LED Powerline fique aceso nos adaptadores.
4. Conecte o seu computador ao adaptador Powerline utilizando um cabo Ethernet.
5. Desfrute!

Mais: Para adicionar mais adaptadores e extensores Powerline com as definições base de fábrica, apenas necessita de ligar os dispositivos em tomadas e no mesmo circuito/quadro elétrico.

Português

Atenção

Ligue os dispositivos Powerline diretamente em tomadas elétricas e não em extensões elétricas. - Em dispositivos Powerline com tomada incluída, ligue as extensões elétricas diretamente na tomada elétrica do dispositivo Powerline.

Proteger a rede Powerline através do botão Pair

Dica: Durante o processo de emparelhamento é recomendado colocar os dispositivos próximos uns dos outros.

Configurar uma rede segura:

1 Pressionar o botão Pair no adaptador durante 1 segundo.

2 No intervalo de 2 horas, pressione o botão Pair no outro adaptador.

3 Terminado.

Se possuir mais do que 2 dispositivos Powerline, repita os passos abaixo nos dispositivos Powerline adicionais por forma a serem configurados:

1 Prima o botão Pair durante 1 segundo em qualquer um dos dispositivos na rede Powerline.

2 No intervalo de 2 minutos, pressione o botão Pair no equipamento Powerline adicional durante 1 segundo.

3 Terminado.

FAQ (Perguntas Frequentes)

Q1. Como posso repor as definições do meu Extensor Powerline?

R1. Com o adaptador powerline ligado à tomada, prima continuamente o botão Pair até que o LED Power pisque momentaneamente e volte a acender.

R2. Utilize o utilitário tpPLC para repor as definições do adaptador Powerline.

Português

Q2. Como solucionar os problemas caso não consiga obter ligação à Internet na sua rede powerline?

R1. Garanta que todos os adaptadores powerline estão no mesmo circuito elétrico. R2. Certifique-se que todos os LEDs Powerline estão ligados. Caso contrário, efetue novamente o emparelhamento dos seus adaptadores e extensores powerline. R3. Certifique-se que todas as ligações de hardware estão corretamente efetuadas. R4: Verifique se tem ligação à internet ligando o seu computador diretamente ao seu modem ou router. R5. Certifique-se que o IP do seu computador está no mesmo segmento de rede do seu Router.

Q3. O que fazer no caso de um extensor previamente bem emparelhado não estabelecer a ligação antes de ser ligado noutra tomada elétrica?

R1. Teste noutra tomada elétrica e verifique se está no mesmo circuito elétrico. R2. Efetue novamente o processo de emparelhamento com a sua rede Powerline, e verifique se o LED Powerline fica ligado antes de concluir o processo. R3. Verifique a possibilidade de existirem equipamentos eletrodomésticos que possam causar interferências no circuito elétrico onde estão os adaptadores Powerline, tais como máquinas de lavar, ares-condicionados ou outros equipamentos eletrônicos. Ligue os dispositivos eletrônicos ou extensões diretamente na tomada elétrica integrada (se o dispositivo powerline tiver uma) de forma a remover o ruído elétrico.

Para configurações avançadas, tais como atualizações de firmware e definições de QoS, poderá utilizar o utilitário tpPLC. Poderá efetuar o download do utilitário a partir do site oficial da TP-Link.

Plug and Play

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/30/UE, 2014/35/UE, 2009/125/CE e 2011/65/UE.

A declaração original de conformidade UE pode ser encontrada em http://www.tp-link.com/en/ce.

Suomi

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.
• Não tente abrir, reparar ou modificar o dispositivo.
• A tomada deve ser instalada perto do equipamento e estar acessível.
• Para dispositivos com tomadas de passagem de energia, estes devem ser ligados diretamente à tomada, posteriormente poderá ligar extensões de energia elétricas nos dispositivos. Dispositivos do mesmo tipo ou similares não devem ser aglomerados.
• Ligue os produtos Powerline diretamente nas tomadas de energia e não a extensões de energia. Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Garantia Limitada de Produtos TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link garante o produto de hardware da marca TP-Link contido na embalagem original contra defeitos nos materiais e na construção, quando utilizado em condições normais e de acordo com as orientações da TP-Link, por um período de TRÊS ANOS a contar a partir da data de compra pelo utilizador final.
