Producttype	PLC-adapter (Powerline-communicatie)
Merk	TP-Link
Model	TLPA4025P
Technologie	HomePlug AV, IEEE 1901
Maximale snelheid	600 Mbps
Poorten	1 Ethernet RJ45-poort 10/100/1000 Mbps
Schuko-stopcontact (pass-through)	Ja (geïntegreerd vrouwelijk stopcontact)
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	Ongeveer 3 W bij normaal gebruik
Afmetingen (L x B x H)	103 x 60 x 33 mm
Gewicht	Ongeveer 150 g
Bedrijfstemperatuur	0 tot 40 °C
Luchtvochtigheid tijdens gebruik	10% tot 90% niet-condenserend
Veiligheidsnormen	CE, RoHS
Netwerkbeveiliging	AES-128-bit encryptie, koppelen via Pair-knop
Resetten	Houd de Pair-knop ingedrukt tot de voedings-LED uitgaat
Installatie	Plug-and-play, geen software vereist voor basisconfiguratie
Onderhoud en reiniging	Reinig met een droge doek. Gebruik geen vloeibare of schurende producten.
Gebruiksveiligheid	Steek rechtstreeks in een stopcontact, niet op een stekkerdoos gebruiken. Houd uit de buurt van water en hitte.
Reserveonderdelen en repareerbaarheid	Niet te repareren door gebruiker. Geen reserveonderdelen beschikbaar.
Garantie	3 jaar beperkt (conform TP-Link-voorwaarden)
Compatibiliteit	Compatibel met alle HomePlug AV PLC-adapters en elke Ethernet-router
Inhoud van de verpakking	1 PLC-adapter, 1 Ethernet RJ45-kabel, snelle installatiegids

Veelgestelde vragen - TLPA4025P TP-LINK

Hoe reset ik mijn PLC-adapter?

Houd de Pair-knop ongeveer 1 seconde ingedrukt tot de voedings-LED kort uitgaat. U kunt ook de tpPLC-software gebruiken voor een softwarematige reset.

Ik heb geen internettoegang via mijn PLC-netwerk, wat moet ik doen?

Controleer of alle adapters op dezelfde elektrische groep zitten. Zorg dat de PLC-LED's branden en de Ethernet-verbindingen correct zijn. Test de directe verbinding van uw computer met de router om te bevestigen dat uw internettoegang werkt.

Reeds gekoppelde PLC-adapters maken geen verbinding na verplaatsing, hoe lossen we dit op?

Probeer de adapters op andere stopcontacten van dezelfde groep te steken. Koppel ze opnieuw door op de Pair-knop te drukken. Vermijd elektrische storingen: houd ze uit de buurt van apparaten zoals haardrogers of airconditioners, of steek die apparaten op het doorvoerstopcontact van de PLC-adapter.

Hoe voeg ik een nieuwe PLC-adapter toe aan mijn bestaande netwerk?

Druk 1 seconde op de Pair-knop van een reeds verbonden adapter, druk vervolgens binnen 2 minuten 1 seconde op de Pair-knop van de nieuwe adapter. De PLC-LED gaat branden om de koppeling te bevestigen.

Wat betekenen de LED's op de adapter?

De Power-LED geeft aan dat de adapter stroom krijgt. De PLC-LED (of CPL) gaat branden wanneer de adapter is verbonden met een PLC-netwerk. De Ethernet-LED gaat branden wanneer een apparaat is aangesloten via de Ethernet-kabel.

Kan ik de PLC-adapter op een stekkerdoos aansluiten?

Nee, het wordt afgeraden een PLC-adapter op een stekkerdoos aan te sluiten. Sluit hem altijd rechtstreeks op een stopcontact aan. Als de adapter een doorvoerstopcontact heeft, kunt u daar een stekkerdoos op aansluiten.

Hoe werk ik de firmware van de adapter bij?

Download de nieuwste firmware van de TP-Link-website. Gebruik de tpPLC-software om de update uit te voeren via uw computer die is verbonden met het PLC-netwerk.

Kan ik deze adapter met andere merken PLC gebruiken?

Ja, deze adapter is compatibel met elke PLC-adapter die gebruikmaakt van de HomePlug AV- of IEEE 1901-standaard. Het koppelen moet handmatig via de Pair-knop worden uitgevoerd.

Wat moet ik doen als de snelheid lager is dan verwacht?

Zorg dat de adapters op dezelfde elektrische groep zitten en dat de bedrading van uw huis in goede staat is. Houd ze uit de buurt van storingsbronnen (motoren, dimmers). De snelheid hangt af van de afstand en de kwaliteit van het elektriciteitsnet.

Hoe breid ik mijn PLC-netwerk uit met meerdere adapters?

Herhaal de koppelprocedure voor elke extra adapter: druk op de Pair-knop van een bestaande adapter, druk vervolgens binnen 2 minuten op de Pair-knop van de nieuwe adapter. Alle adapters vormen dan één netwerk.

GEBRUIKSAANWIJZING TLPA4025P TP-LINK

Archimedesbaan 18, 3439 ME Nieuwgeeln

TP-Link (Nordic) AB Forumvagen 14, Plan 13, 131 53 Nacka, Sweden

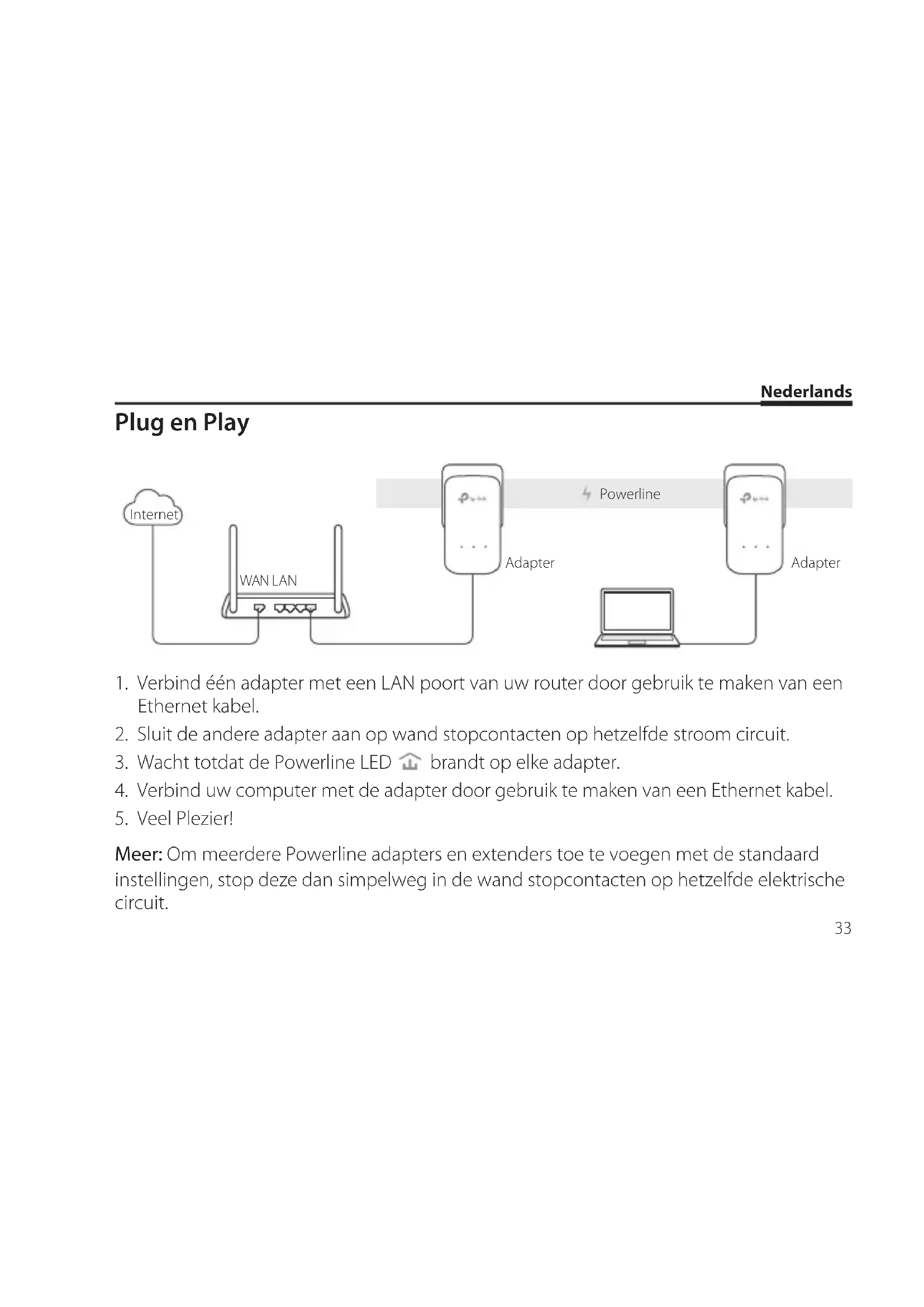

1. Verbind een adapter met een LAN-poort van uw router door gebruik te maken van een Ethernet-kabel.
2. Sluit de andere adapter aan op wandstopcontacten op hetzelfde stroomcircuit.
3. Wacht totdat de Powerline-LED brandt op elke adapter.
4. Verbind uw computer met de adapter door gebruik te maken van een Ethernet-kabel.
5. Veel plezier!

Meer: Om meerdere Powerline-adapters en extenders toe te voegen met de standaardinstellingen, stop deze dan simpelweg in de wandstopcontacten op hetzelfde elektrische circuit.

Nederlands

Attentie

• Sluit de powerline-adapters direct aan op wandstopcontacten en niet in verlengsnoeren.
• Voor passthrough-powerline-adapters, sluit de verlengsnoeren aan op de geïntegreerde stopcontacten van de powerline-adapters.

Beveilig het Powerline-netwerk met de Pair-knop.

Tips: We raden u aan om de powerline-adapters in de buurt van elkaar aan te sluiten tijdens het pair-proces.

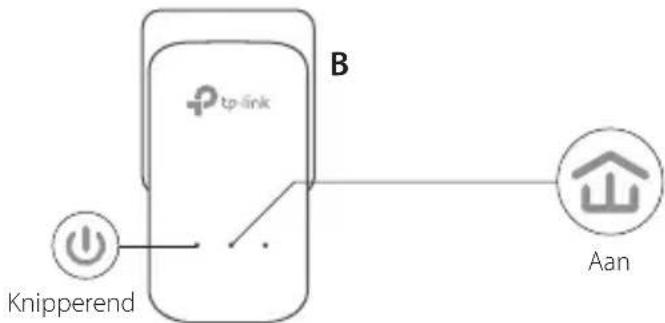

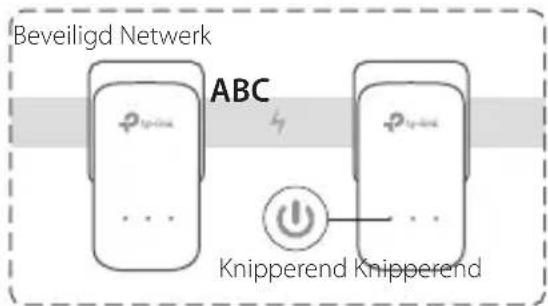

Een beveiligd netwerk opzetten:

1 Druk de Pair knop op een adapter gedurende 1 seconde in.

2 Druk binnen 2 minuten gedurende 1 seconde op de Pair knop van de andere adapter.

3 Klaar.

Als u meer dan 2 powerline adapters heeft, herhaal dan onderstaande stappen om elke adapter te configureren.

1 Druk op de Pair knop gedurende 1 seconde op elk powerline apparaat in het beveiligde netwerk.

2 Druk binnen 2 minuten gedurende 1 seconde op de Pair knop van de extra powerline adapter. 3 Klaar.

FAQ (Veelgestelde Vragen)

Q1. Hoe kan ik de powerline adapter resetten?

A1. Als de powerline adapter is aangesloten op het stopcontact, houdt u de Pair knop ingedrukt totdat het aan/uit-lampje even uit gaat en daarna weer aangaat.

A2. Gebruik de tpPLC Utility om de powerline adapter te resetten.

Nederlands

Q2. Hoe los ik problemen op als er geen internetverbinding is in mijn powerline netwerk?

A1. Zorg ervoor dat alle powerline apparaten zijn aangesloten op dezelfde stroomgroep. A2. Zorg ervoor dat alle powerline LED's aan zijn; indien niet, pair dan uw adapters en extenders opnieuw. A3. Zorg ervoor dat alle hardwareverbindingen correct en stevig zijn aangesloten. A4. Controleer of u een internetverbinding heeft door uw computer direct aan te sluiten op uw modem of router. A5. Zorg ervoor dat uw computer een IP-adres heeft dat zich in hetzelfde subnet bevindt als dat van uw router. Q3. Wat kan ik doen als een succesvol gepaard powerline apparaat niet opnieuw verbindt nadat het is verplaatst naar een nieuwe locatie?

A1. Probeer een ander stopcontact en zorg ervoor dat deze zich in hetzelfde stroomcircuit bevindt. A2. Probeer opnieuw te paren en zorg ervoor dat de powerline LED aan is. A3. Controleer op mogelijke signaalstoringen, zoals een vaatwasser, airco of andere huishoudelijke apparaten die mogelijk te dicht op de powerline adapters zijn aangesloten. Sluit het huishoudelijke apparaat aan op het geïntegreerde stopcontact (als de powerline adapter er een heeft) om eventuele signaalruis uit te sluiten.

Meer geavanceerde configuraties, zoals een firmware-upgrade en QoS-configuraties, zijn toegankelijk via de tpPLC Utility. U kunt de tpPLC Utility installeren vanaf TP-Link's officiële website.

Plug and Play

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eisen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2009/125/EG en 2011/65/EU.

De oorspronkelijke EU-verklaring van overeenstemming is te vinden op http://www.tp-link.com/en/ce.

Svenska

Houd het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen. - Probeer het apparaat niet te demonteren, repareren of aan te passen. - Het stopcontact moet zich bij de apparatuur bevinden en moet gemakkelijk toegankelijk zijn. - Sluit voor pass-through apparaten de stekkerdozen aan op de geïntegreerde elektrische aansluitingen van de apparaten. De apparaten van hetzelfde type of een ander type mogen bij normaal gebruik niet op elkaar worden gestapeld. - Sluit de powerline apparaten rechtstreeks aan op het stopcontact, dus geen stekkerdoos/verlengsnoer. Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

TP-Link 3-jarige beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een periode van DRIE JAAR na de oorspronkelijke datum van aanschaf via de detailhandel door de

eindgebruiker-koper.

Svenska

Veiligheidsinformatie
