Merk	TP-Link
Model	TLPA9020P
Producttype	Powerline-adapter
Standard	HomePlug AV2, compatibel met IEEE 1901
Maximale snelheid	Tot 2 Gbit/s (PHY)
Ethernet-poorten	1 Gigabit-poort (10/100/1000)
Beveiliging	AES 128-bits encryptie, Pair-knop
Doorvoercontactdoos (pass-through)	Ja, met ruisfilter
Stroomverbruik	In stand-by: < 0,5 W; in gebruik: < 5 W
Temperatuurbereik	0 °C tot 40 °C (werking)
Relatieve luchtvochtigheid	10% tot 90% (niet-condenserend)
Afmetingen (L × B × H)	122 × 72 × 41 mm
Gewicht	Ongeveer 200 g
Voeding	100-240 V, 50/60 Hz
Inhoud van de verpakking	2 powerline-adapters, 2 Ethernet-kabels, snelle installatiehandleiding
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor het reinigen. Gebruik een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Niet blootstellen aan water, vuur of een warmtebron. Niet aansluiten op een stekkerdoos. Haal de stekker eruit bij onweer.
Reserveonderdelen en repareerbaarheid	Geen reserveonderdelen beschikbaar. Het apparaat is niet door de gebruiker te repareren. Beperkte garantie van 3 jaar.

Veelgestelde vragen - TLPA9020P TP-LINK

Hoe koppel ik twee TP-Link TLPA9020P powerline-adapters?

Sluit beide adapters naast elkaar aan op stopcontacten. Druk 1 seconde op de Pair-knop van de eerste adapter, druk vervolgens binnen 2 minuten 1 seconde op de Pair-knop van de tweede adapter. Het CPL-lampje gaat branden wanneer ze zijn gekoppeld.

Wat te doen als het CPL-lampje niet gaat branden na het koppelen?

Controleer of de adapters op hetzelfde stroomcircuit zijn aangesloten. Reset de adapters door de Pair-knop ingedrukt te houden tot het voedingslampje knippert en vervolgens kort uitgaat. Koppel ze daarna opnieuw.

Hoe reset ik mijn TP-Link TLPA9020P powerline-adapter?

Aangesloten op een stopcontact, houd de Pair-knop ongeveer 10 seconden ingedrukt tot het voedingslampje uitgaat en weer aangaat. U kunt ook de tpPLC-software gebruiken voor een software-reset.

Kan ik de adapter op een stekkerdoos aansluiten?

Nee, het wordt aanbevolen de adapter rechtstreeks op een wandcontactdoos aan te sluiten om interferentie te voorkomen en een goede signaalkwaliteit te garanderen. Als u een stekkerdoos moet gebruiken, sluit deze dan aan op de doorvoercontactdoos (pass-through) van de adapter.

Hoe voeg ik een derde adapter toe aan mijn bestaande powerline-netwerk?

Sluit de nieuwe adapter aan op een stopcontact naast een reeds gekoppelde adapter. Druk 1 seconde op de Pair-knop van een adapter van het bestaande netwerk, druk vervolgens binnen 2 minuten 1 seconde op de Pair-knop van de nieuwe adapter.

Wat te doen als ik geen internettoegang heb via het powerline-netwerk?

1. Zorg ervoor dat alle adapters op hetzelfde stroomcircuit zijn aangesloten. 2. Controleer of de CPL-lampjes branden. 3. Controleer de Ethernet-verbindingen. 4. Test uw internetverbinding direct op de router. 5. Controleer of uw computer zich in hetzelfde subnetwerk als de router bevindt.

Kunnen powerline-adapters worden gebruikt met een huishoudelijk apparaat dat interferentie veroorzaakt?

Ja, als de adapter een doorvoercontactdoos (pass-through) heeft, sluit het huishoudelijke apparaat (haardroger, airconditioner, enz.) aan op deze contactdoos. Dit filtert elektrische ruis en verbetert de prestaties van het powerline-netwerk.

Hoe update ik de firmware van de powerline-adapter?

Download de tpPLC-software van de TP-Link-website. Installeer het op uw computer die is verbonden met het powerline-netwerk. Start de software, selecteer uw adapter en volg de instructies om de firmware te updaten.

Wat is het maximale bereik van het powerline-netwerk?

Theoretisch kan het CPL-signaal tot 300 meter afleggen op het elektriciteitsnetwerk binnenshuis. De werkelijke prestaties zijn afhankelijk van de kwaliteit van de bedrading, interferentie en de afstand tussen de stopcontacten.

Verbruiten powerline-adapters veel stroom?

Nee, ze zijn ontworpen om zuinig te zijn. In stand-by verbruiken ze minder dan 0,5 W; in gebruik minder dan 5 W. Om het verbruik te verminderen, kunt u de stekker eruit halen wanneer ze niet worden gebruikt.

GEBRUIKSAANWIJZING TLPA9020P TP-LINK

Archimedesbaan 18, 3439 ME Nieuwgeeln

TP-Link (Nordic) AB Forumvagen 14, Plan 13, 131 53 Nacka, Sweden

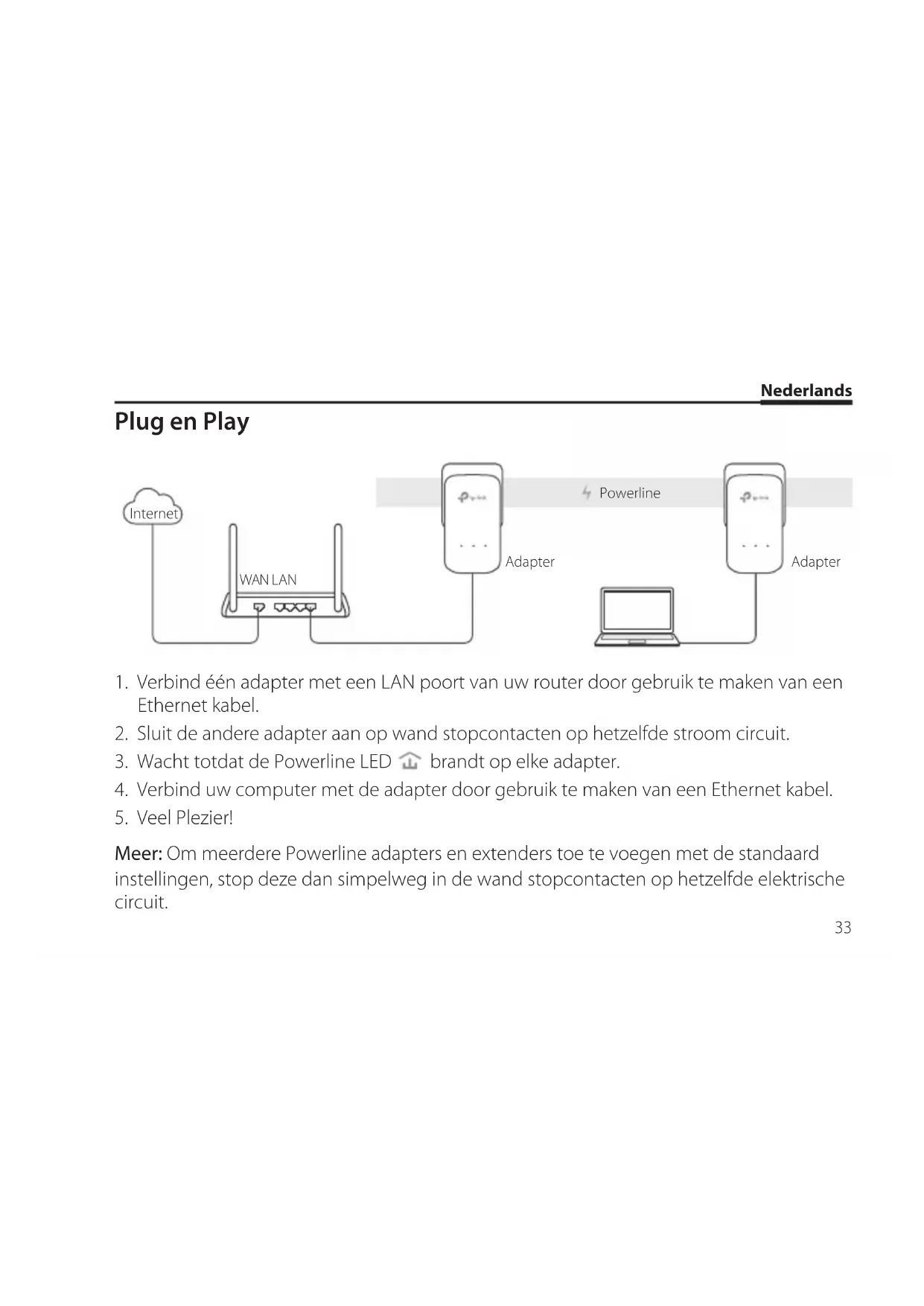

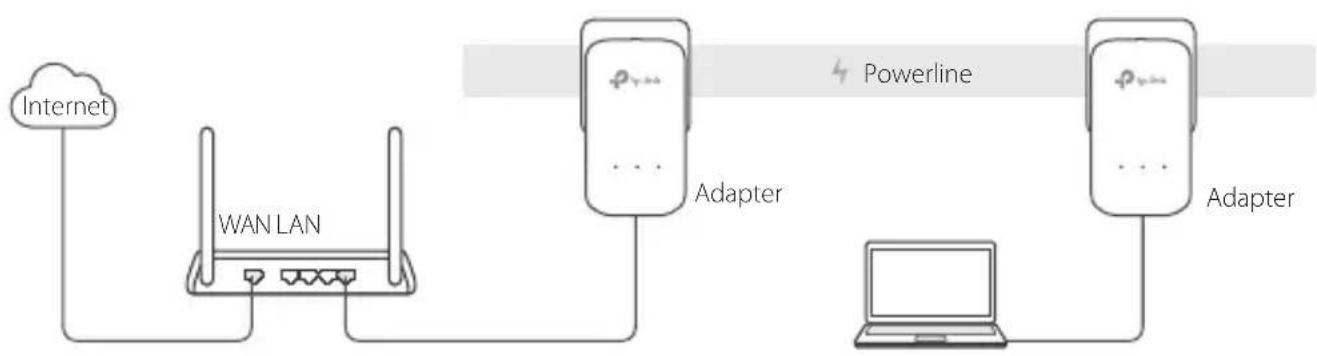

1. Verbind een adapter met een LAN-poort van uw router door gebruik te maken van een Ethernet-kabel.
2. Sluit de andere adapter aan op wandstopcontacten op hetzelfde stroomcircuit.
3. Wacht totdat de Powerline-LED brandt op elke adapter.
4. Verbind uw computer met de adapter door gebruik te maken van een Ethernet-kabel.
5. Veel plezier!

Meer: Om meerdere Powerline-adapters en -extenders toe te voegen met de standaardinstellingen, stop deze dan simpelweg in de wandstopcontacten op hetzelfde elektrische circuit.

Nederlands

Attentie

• Sluit de powerline-adapters direct aan op wandstopcontacten en niet in verlengsnoeren.
• Voor passthrough powerline-adapters, sluit de verlengsnoeren aan op de geïntegreerde stopcontacten van de powerline-adapters.

Beveilig het Powerline-netwerk met de Pair-knop.

Tips: We raden u aan om de powerline-adapters in de buurt van elkaar aan te sluiten tijdens het pair-proces.

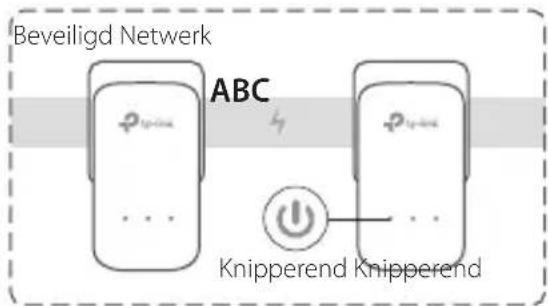

Een beveiligd netwerk opzetten:

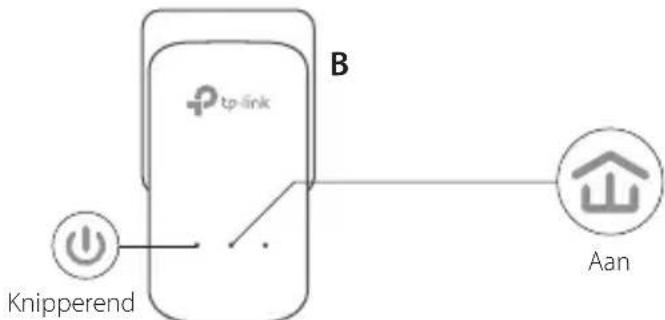

1 Druk de Pair knop voor 1 seconde op een adapter.

2 Druk binnen 2 minuten, voor 1 seconde op de Pair knop van de andere adapter.

3 Klaar.

Als u meer dan 2 powerline adapters heeft, herhaal dan onderstaande stappen om elke adapter te configureren.

1 Druk op de Pair knop voor 1 seconde op elk powerline apparaat in het beveiligde netwerk.

2 Druk binnen 2 minuten, voor 1 seconde op de Pair knop van de extra powerline adapter. 3 Klaar.

FAQ (Veelgestelde Vragen)

Q1. Hoe kan ik de powerline adapter resetten?

A1. Als de powerline adapter is aangesloten op het stopcontact, houdt u de Pair knop ingedrukt totdat het aan/uit-lampje even uit gaat en daarna weer aangaat.

A2. Gebruik de tpPLC Utility om de powerline adapter te resetten.

Q2. Hoe problemen op te lossen als er geen internetverbinding is in mijn powerline netwerk?

A1. Zorg ervoor dat alle powerline apparaten zijn aangesloten op dezelfde stroomgroep. A2. Zorg ervoor dat alle powerline LED's aan zijn; indien niet, pair dan uw adapters en extenders opnieuw. A3. Zorg ervoor dat alle hardwareverbindingen correct en vast zijn aangesloten. A4. Controleer of u een internetverbinding heeft door uw computer direct aan te sluiten op uw modem of router. A5. Zorg ervoor dat uw computer een IP-adres heeft dat zich in hetzelfde subnet bevindt als dat van uw router. Q3. Wat kan ik doen als een succesvol gepaard powerline apparaat niet opnieuw verbindt nadat deze verplaatst is naar een nieuwe locatie?

A1. Probeer een ander stopcontact en zorg ervoor dat deze zich in hetzelfde stroomcircuit bevindt. A2. Probeer opnieuw te paren en zorg ervoor dat de powerline LED aan is. A3. Controleer op mogelijke signaalstoringen, zoals een vaatwasser, airco of andere huishoudelijke apparaten die mogelijk te dicht op de powerline adapters zijn aangesloten. Sluit het huishoudelijke apparaat aan op het geïntegreerde stopcontact (als de powerline adapter er een heeft) om eventuele signaalruis uit te sluiten.

Meer geavanceerde configuraties, zoals een firmware-upgrade en QoS-configuraties, zijn toegankelijk via de tpPLC Utility. U kunt de tpPLC Utility installeren vanaf TP-Link's officiële website.

Plug and Play

1. Anslut en adapter till en LAN-port i routern med en Ethernet-kabel.
2. Anslut den andra adaptern i vägguttaget på samma krets.
3. Anslut datorn till adaptern med en Ethernet-kabel.
4. Njut!

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eisen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2009/125/EG en 2011/65/EU.

De oorspronkelijke EU-verklaring van overeenstemming is te vinden op http://www.tp-link.com/en/ce.

Svenska

Houd het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen. Probeer het apparaat niet te demonteren, repareren of aan te passen. - Het stopcontact moet zich bij de apparatuur bevinden en moet gemakkelijk toegankelijk zijn. - Sluit voor pass-through apparaten de stekkerdozen aan op de geïntegreerde elektrische aansluitingen van de apparaten. De apparaten van hetzelfde type of een ander type mogen bij normaal gebruik niet op elkaar worden gestapeld. - Sluit de powerline-apparaten rechtstreeks aan op het stopcontact, dus geen stekkerdoos/verlengsnoer. Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

TP-Link 3-jarige beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardwareproduct van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een periode van DRIE JAAR na de oorspronkelijke datum van aanschaf via de detailhandel door de

eindgebruiker-koper.
