Merkki	TP-Link
Malli	TLPA9020P
Tuotetyyppi	CPL-sovitin (Powerline)
Standardi	HomePlug AV2, IEEE 1901 -yhteensopiva
Suurin nopeus	Jopa 2 Gbit/s (PHY)
Ethernet-portit	1 Gigabit-portti (10/100/1000)
Turvallisuus	AES 128 -bittinen salaus, Pair-painike
Läpivientipistoke (pass-through)	Kyllä, häiriösuodattimella
Virrankulutus	Valmiustilassa: < 0,5 W; käytössä: < 5 W
Lämpötila-alue	0 °C – 40 °C (käyttö)
Suhteellinen kosteus	10 % – 90 % (ei kondensoitumista)
Mitat (P × L × K)	122 × 72 × 41 mm
Paino	Noin 200 g
Virtalähde	100-240 V, 50/60 Hz
Pakkauksen sisältö	2 CPL-sovitinta, 2 Ethernet-kaapelia, pika-asennusopas
Huolto ja puhdistus	Irrota laite puhdistusta varten. Käytä pehmeää ja kuivaa liinaa. Älä käytä kemikaaleja.
Turvallisuus	Älä altista vedelle, tulelle tai lämmönlähteelle. Älä kytke jatkojohtoon. Irrota ukkosella.
Varaosat ja korjattavuus	Varaosia ei saatavilla. Laitetta ei voi korjata itse. Rajoitettu 3 vuoden takuu.

Usein kysytyt kysymykset - TLPA9020P TP-LINK

Kuinka yhdistää kaksi TP-Link TLPA9020P CPL-sovitinta?

Kytke molemmat sovittimet vierekkäin pistorasioihin. Paina ensimmäisen sovittimen Pair-painiketta 1 sekunnin ajan, ja paina 2 minuutin kuluessa toisen sovittimen Pair-painiketta 1 sekunnin ajan. CPL-merkkivalo syttyy, kun ne on yhdistetty.

Mitä tehdä, jos CPL-merkkivalo ei syty yhdistämisen jälkeen?

Tarkista, että sovittimet on kytketty samaan sähköpiiriin. Palauta sovittimet tehdasasetuksiin pitämällä Pair-painiketta painettuna, kunnes virran merkkivalo vilkkuu ja sammuu hetkeksi. Yhdistä ne sitten uudelleen.

Kuinka palautan TP-Link TLPA9020P CPL-sovittimen tehdasasetuksiin?

Kytkettynä pistorasiaan, pidä Pair-painiketta painettuna noin 10 sekuntia, kunnes virran merkkivalo sammuu ja syttyy uudelleen. Voit myös käyttää tpPLC-ohjelmaa ohjelmistopalautukseen.

Voinko kytkeä sovittimen jatkojohtoon?

Ei. On suositeltavaa kytkeä sovitin suoraan seinäpistorasiaan häiriöiden välttämiseksi ja hyvän signaalinlaadun varmistamiseksi. Jos on pakko käyttää jatkojohtoa, kytke se sovittimen läpivientipistokkeeseen (pass-through).

Kuinka lisään kolmannen sovittimen olemassa olevaan CPL-verkkoon?

Kytke uusi sovitin pistorasiaan aiemmin yhdistetyn sovittimen viereen. Paina olemassa olevan verkon sovittimen Pair-painiketta 1 sekunnin ajan, ja paina 2 minuutin kuluessa uuden sovittimen Pair-painiketta 1 sekunnin ajan.

Mitä tehdä, jos minulla ei ole internetyhteyttä CPL-verkon kautta?

1. Varmista, että kaikki sovittimet ovat samassa sähköpiirissä. 2. Tarkista, että CPL-merkkivalot palavat. 3. Tarkista Ethernet-yhteydet. 4. Testaa internetyhteytesi suoraan reitittimestä. 5. Varmista, että tietokoneesi on samassa aliverkossa kuin reititin.

Voiko CPL-sovittimia käyttää häiriöitä aiheuttavan kodinkoneen kanssa?

Kyllä. Jos sovittimessa on läpivientipistoke (pass-through), kytke kodinkone (hiustenkuivaaja, ilmastointilaite jne.) tähän pistokkeeseen. Tämä suodattaa sähköisiä häiriöitä ja parantaa CPL-verkon suorituskykyä.

Kuinka päivitän CPL-sovittimen laiteohjelmiston?

Lataa tpPLC-apuohjelma TP-Linkin verkkosivustolta. Asenna se CPL-verkkoon yhdistetylle tietokoneellesi. Käynnistä apuohjelma, valitse sovittimesi ja seuraa ohjeita laiteohjelmiston päivittämiseksi.

Mikä on CPL-verkon enimmäiskantama?

Teoriassa CPL-signaali voi kulkea jopa 300 metriä sisäisessä sähköverkossa. Todellinen suorituskyky riippuu johdotuksen laadusta, häiriöistä ja pistorasioiden välisestä etäisyydestä.

Kuluttavatko CPL-sovittimet paljon energiaa?

Ei. Ne on suunniteltu energiatehokkaiksi. Valmiustilassa ne kuluttavat alle 0,5 W; käytössä alle 5 W. Voit vähentää kulutusta irrottamalla ne, kun ne eivät ole käytössä.

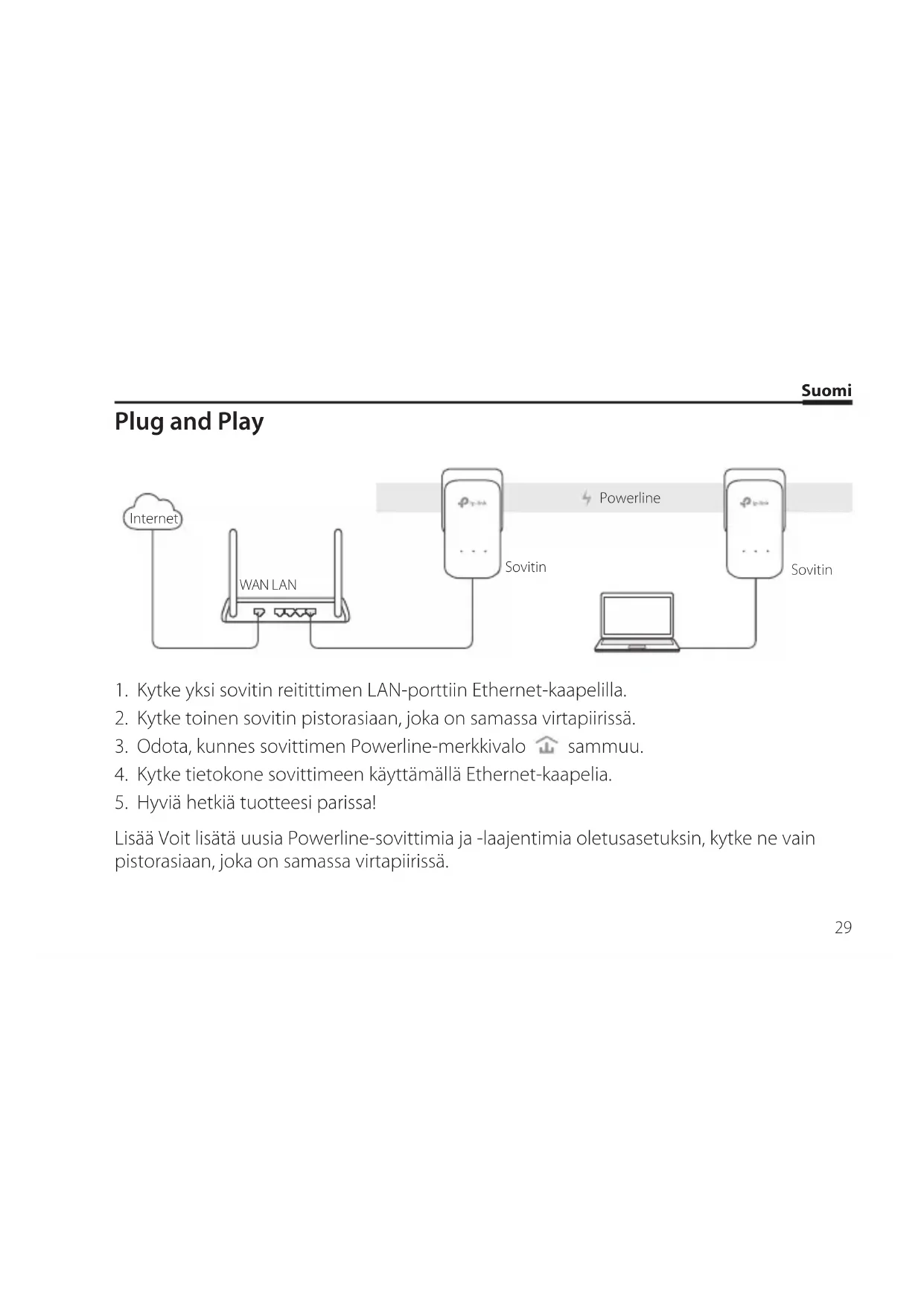

KÄYTTÖOHJE TLPA9020P TP-LINK

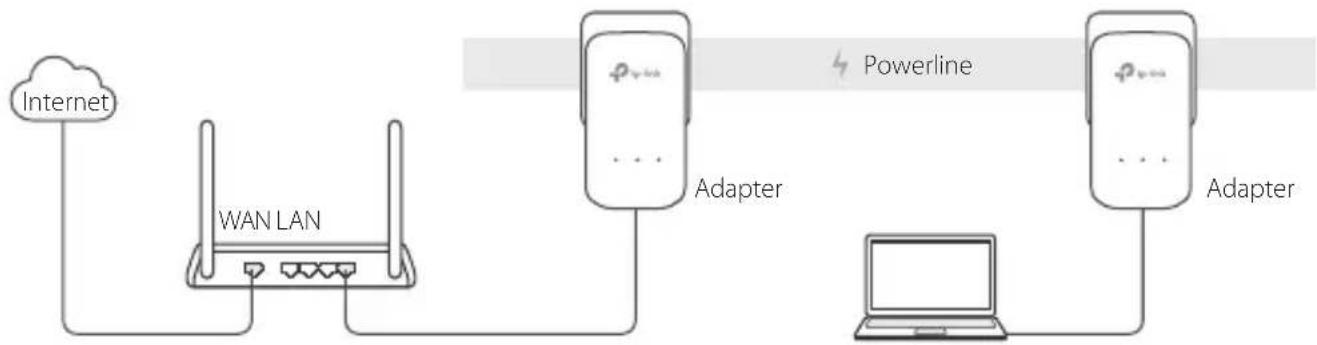

1. Kytke yksi sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke toinen sovitin pistorasiaan, joka on samassa virtapiirissä.
3. Odota, kunnes sovittimen Powerline-merkkivalo sammuu.
4. Kytke tietokone sovittimeen käyttämällä Ethernet-kaapelia.
5. Hyviä hetkiä tuotteesi parissa!

Lisää: Voit lisätä uusia Powerline-sovittimia ja -laajentimia oletusasetuksin, kytke ne vain pistorasiaan, joka on samassa virtapiirissä.

Suomi

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat läpikäyviä, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Muodosta Powerline-verkko Pair-painikkeella

Vinkkejä: Suosittelemme, että kytket Powerline-laitteet lähelle toisiaan laiteparin muodostamisen ajaksi.

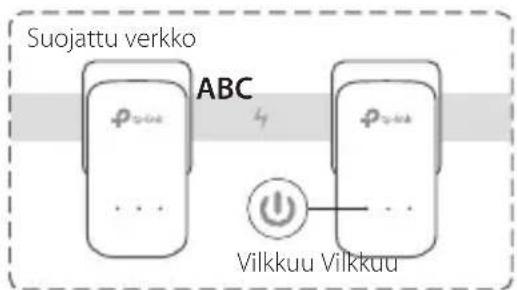

Määrität suojattu verkko:

1 Paina yhden sovittimen Pair-painiketta 1 sekunnin ajan.

2 Paina 2 minuutin sisällä toisen sovittimen Pair-painiketta 1 sekunnin ajan.

Jos Powerline-tuotteita on useampi kuin 2, toista yllä olevat vaiheet kunkin määritettävän laitteen kohdalla:

1. Paina suojatun verkon kunkin Powerline-laitteen Pair-painiketta 1 sekunnin ajan.

2. Paina 2 minuutin sisällä toisen Powerline-laitteen Pair-painiketta 1 sekunnin ajan.

3. Valmis.

FAQ (usein kysytyt kysymykset)

K1. Miten nollaan Powerline-sovittimen?

V1. Kun Powerline-sovitin asetetaan pistorasiaan, pidä Pair-painiketta painettuna, kunnes Power-LED sammuu hetkiseksi ja syttyy uudelleen.

V2. Nollaa Powerline-sovitin tpPLC-apuohjelmalla.

K2. Miten suoritan vianmäärityksen, jos Powerline-verkossa ei ole internetyhteyttä?

V1. Varmista, että kaikki Powerline-laitteet ovat samassa sähköpiirissä. V2. Varmista, että kaikki Powerline-merkkivalot palavat. Jos eivät pala, muodosta sovittimien ja laajentimien välille uudelleen laitepari. V3. Varmista, että kaikki laiteliitännät on kytketty oikein ja tiukasti. V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reitittimeen. V5. Varmista, että tietokoneen IP-osoite on samassa segmentissä kuin reitittimen.

K3. Mitä voin tehdä, jos Powerline-laite, jonka laiteparin muodostus on onnistunut, ei muodosta yhteyttä, kun se siirretään uuteen paikkaan?

V1. Kokeile toista pistorasiaa ja varmista, että se kuuluu samaan virtapiiriin. V2. Kokeile muodostaa laitepari uudelleen ja varmista, että Powerline-merkkivalo palaa. V3. Tarkista häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat olla liian lähellä jotain Powerline-laitetta. Kytke laite integroituun sähköpistokkeeseen (jos Powerline-laitteessa on sellainen) vähentääksesi sähköistä kohinaa.

Lisäkonfiguraatioihin, kuten laiteohjelmistopäivityksiin ja QoS-konfiguraatioon, päästään tpPLC-apuohjelman kautta. Voit asentaa tpPLC-apuohjelman TP-Linkin viralliselta sivustolta.

Plug and Play

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/30/EU, 2014/35/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-vaatimustenmukaisuusvakuutus on osoitteessa http://www.tp-link.com/en/ce.

Nederlands

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta.
• Pistoke asennetaan laitteiden lähelle ja helposti saataville.
• Yhdistä jatkojohto Passthrough-laitteiden kohdalla laitteiden integroituihin sähköpistokkeisiin, mutta saman tai eri tyypin laitteita ei tule normaalikäytössä kasata yhteen.
• Kytke Powerline-laitteet suoraan seinäpistokkeisiin, ei jatkojohtoihin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUEKOHTAISESTI).

SIILTÄ OSIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Linkin ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.
