TLPA9020P - Adaptateur Powerline TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Marque	TP-Link
Modèle	TLPA9020P
Type de produit	Adaptateur CPL (Powerline)
Standard	HomePlug AV2, compatible IEEE 1901
Débit maximal	Jusqu'à 2 Gbit/s (PHY)
Ports Ethernet	1 port Gigabit (10/100/1000)
Sécurité	Chiffrement AES 128 bits, bouton Pair
Prise gigogne (pass-through)	Oui, avec filtre antiparasite
Consommation électrique	En veille : < 0,5 W ; en fonctionnement : < 5 W
Plage de température	0 °C à 40 °C (fonctionnement)
Humidité relative	10 % à 90 % (sans condensation)
Dimensions (L × l × h)	122 × 72 × 41 mm
Poids	Environ 200 g
Alimentation	100-240 V, 50/60 Hz
Contenu de l'emballage	2 adaptateurs CPL, 2 câbles Ethernet, guide d'installation rapide
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau, au feu ou à une source de chaleur. Ne pas brancher sur multiprise. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. L'appareil n'est pas réparable par l'utilisateur. Garantie limitée de 3 ans.

FOIRE AUX QUESTIONS - TLPA9020P TP-LINK

Comment appairer deux adaptateurs CPL TP-Link TLPA9020P ?

Branchez les deux adaptateurs côte à côte sur des prises électriques. Appuyez sur le bouton Pair du premier adaptateur pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton Pair du second adaptateur pendant 1 seconde. La DEL CPL s'allume lorsqu'ils sont appairés.

Que faire si la DEL CPL ne s'allume pas après appairage ?

Vérifiez que les adaptateurs sont branchés sur le même circuit électrique. Réinitialisez les adaptateurs en maintenant le bouton Pair enfoncé jusqu'à ce que la DEL d'alimentation clignote puis s'éteigne brièvement. Réappairez-les ensuite.

Comment réinitialiser mon adaptateur CPL TP-Link TLPA9020P ?

Branché sur une prise électrique, maintenez le bouton Pair enfoncé pendant environ 10 secondes jusqu'à ce que la DEL d'alimentation s'éteigne puis se rallume. Vous pouvez également utiliser l'utilitaire tpPLC pour une réinitialisation logicielle.

Puis-je brancher l'adaptateur sur une multiprise ?

Non, il est recommandé de brancher l'adaptateur directement sur une prise murale pour éviter les interférences et assurer une bonne qualité de signal. Si vous devez utiliser une multiprise, branchez-la sur la prise gigogne (pass-through) de l'adaptateur.

Comment ajouter un troisième adaptateur à mon réseau CPL existant ?

Branchez le nouvel adaptateur sur une prise électrique à côté d'un adaptateur déjà appairé. Appuyez sur le bouton Pair d'un adaptateur du réseau existant pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton Pair du nouvel adaptateur pendant 1 seconde.

Que faire si je n'ai pas accès à Internet via le réseau CPL ?

1. Assurez-vous que tous les adaptateurs sont sur le même circuit électrique. 2. Vérifiez que les DEL CPL sont allumées. 3. Contrôlez les connexions Ethernet. 4. Testez votre connexion Internet directement sur le routeur. 5. Vérifiez que votre ordinateur est dans le même sous-réseau que le routeur.

Les adaptateurs CPL peuvent-ils être utilisés avec un appareil domestique qui génère des interférences ?

Oui, si l'adaptateur dispose d'une prise gigogne (pass-through), branchez l'appareil domestique (sèche-cheveux, climatiseur, etc.) sur cette prise. Cela permet de filtrer les bruits électriques et d'améliorer les performances du réseau CPL.

Comment mettre à jour le firmware de l'adaptateur CPL ?

Téléchargez l'utilitaire tpPLC depuis le site web TP-Link. Installez-le sur votre ordinateur connecté au réseau CPL. Lancez l'utilitaire, sélectionnez votre adaptateur et suivez les instructions pour mettre à jour le firmware.

Quelle est la portée maximale du réseau CPL ?

Théoriquement, le signal CPL peut parcourir jusqu'à 300 mètres sur le réseau électrique intérieur. Les performances réelles dépendent de la qualité du câblage, des interférences et de la distance entre les prises.

Les adaptateurs CPL consomment-ils beaucoup d'énergie ?

Non, ils sont conçus pour être économes. En veille, ils consomment moins de 0,5 W ; en fonctionnement, moins de 5 W. Pour réduire la consommation, vous pouvez les débrancher lorsqu'ils ne sont pas utilisés.

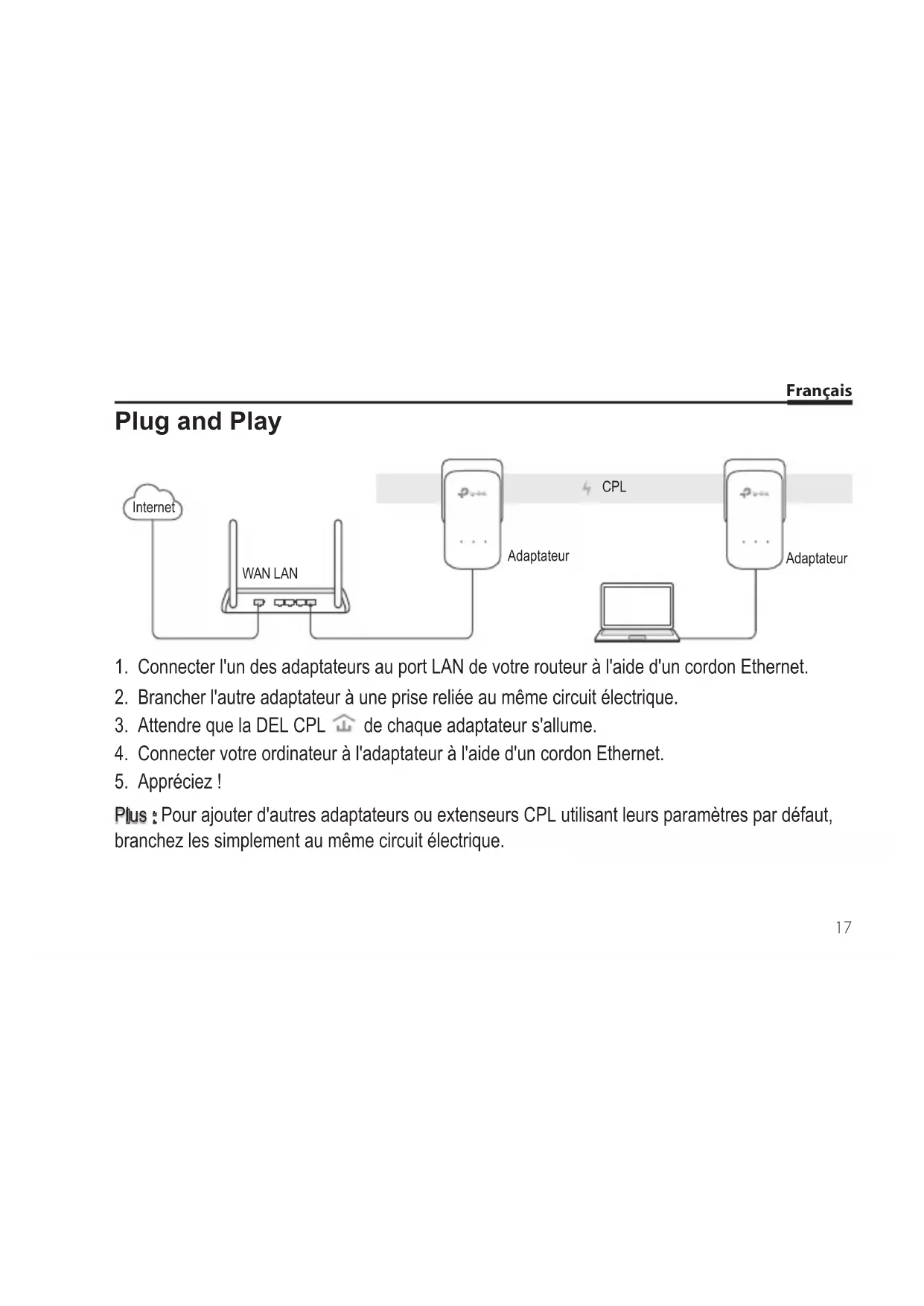

MODE D'EMPLOI TLPA9020P TP-LINK

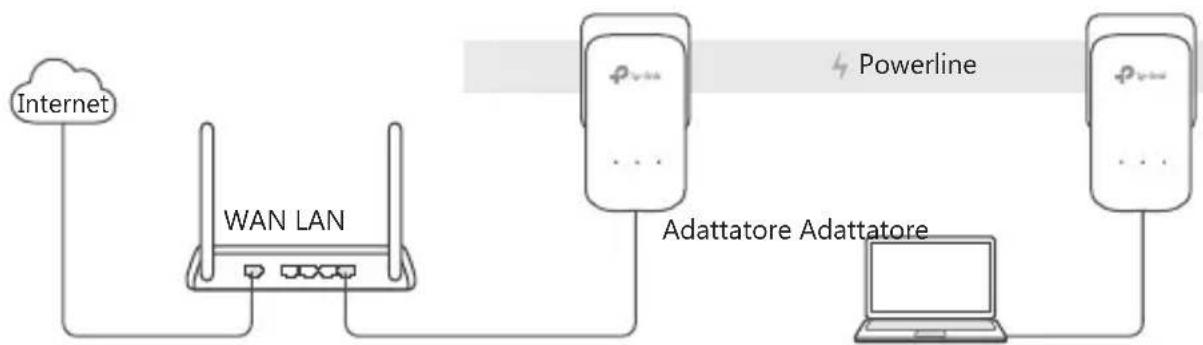

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciéz!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramétres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommendons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton
Pair d'un des adaptateurs
pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, repeter les etapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'adaptateur a ajouter au réseau pendant 1 seconde.

3 Terminate.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL?

R1. L'adaptateur CPL étant branché à une prise électrique, maintainir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.
R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

François

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL?
R1. Assurez you que tous les adaptateurs CPL sont sur le même circuit electrique.
R2. Assurez you que toutes les DELs CPL sont allumées. Si ce n'est pas le cas réappaïrez adaptateurs et extenseurs.
R3. Assurez you que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez you que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essaye de le reappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les évventuelles interférences, telles un séchoir, un climatisationur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise fémelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique évientuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

Plug and Play

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• La prise de courant doit être facilement accessible et se trouver à proximate de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
