TLPA4025P - Adaptateur Powerline TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Marque	TP-Link
Modèle	TLPA4025P
Technologie	HomePlug AV, IEEE 1901
Débit maximal	600 Mbps
Ports	1 port Ethernet RJ45 10/100/1000 Mbps
Prise gigogne	Oui (prise femelle intégrée)
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	Environ 3 W en fonctionnement normal
Dimensions (L x l x h)	103 x 60 x 33 mm
Poids	Environ 150 g
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Normes de sécurité	CE, RoHS
Sécurité réseau	Chiffrement AES 128 bits, appairage par bouton Pair
Réinitialisation	Maintenir le bouton Pair enfoncé jusqu'à extinction de la LED d'alimentation
Installation	Plug and Play, aucun logiciel requis pour la configuration de base
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité d'utilisation	Brancher directement sur une prise murale, ne pas utiliser sur une multiprise. Tenir à l'écart de l'eau et de la chaleur.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.
Garantie	3 ans limitée (conforme conditions TP-Link)
Compatibilité	Compatible avec tous les adaptateurs CPL HomePlug AV et avec tout routeur Ethernet
Contenu de l'emballage	1 adaptateur CPL, 1 câble Ethernet RJ45, guide d'installation rapide

FOIRE AUX QUESTIONS - TLPA4025P TP-LINK

Comment réinitialiser mon adaptateur CPL ?

Maintenez enfoncé le bouton Pair pendant environ 1 seconde jusqu'à ce que la LED d'alimentation s'éteigne brièvement. Vous pouvez également utiliser l'utilitaire tpPLC pour une réinitialisation logicielle.

Je n'ai pas accès à Internet via mon réseau CPL, que faire ?

Vérifiez que tous les adaptateurs sont sur le même circuit électrique. Assurez-vous que les LED CPL sont allumées et que les connexions Ethernet sont correctes. Testez la connexion directe de votre ordinateur au routeur pour confirmer que votre accès Internet fonctionne.

Des adaptateurs CPL déjà appairés ne se reconnectent pas après les avoir déplacés, comment résoudre ?

Essayez de brancher les adaptateurs sur d'autres prises du même circuit. Rappairez-les en appuyant sur le bouton Pair. Évitez les interférences électriques : éloignez-les des appareils comme les sèche-cheveux ou climatiseurs, ou branchez ces appareils sur la prise gigogne de l'adaptateur CPL.

Comment ajouter un nouvel adaptateur CPL à mon réseau existant ?

Appuyez sur le bouton Pair d'un adaptateur déjà connecté pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton Pair du nouvel adaptateur pendant 1 seconde. La LED CPL s'allumera pour confirmer l'appairage.

Que signifient les LED sur l'adaptateur ?

La LED Power indique la mise sous tension. La LED PLC (ou CPL) s'allume lorsque l'adaptateur est connecté à un réseau CPL. La LED Ethernet s'allume lorsqu'un appareil est connecté via le câble Ethernet.

Puis-je brancher l'adaptateur CPL sur une multiprise ?

Non, il est déconseillé de brancher un adaptateur CPL sur une multiprise. Branchez-le toujours directement sur une prise murale. Si l'adaptateur dispose d'une prise gigogne, vous pouvez brancher une multiprise sur celle-ci.

Comment mettre à jour le firmware de l'adaptateur ?

Téléchargez le dernier firmware depuis le site TP-Link. Utilisez l'utilitaire tpPLC pour effectuer la mise à jour via votre ordinateur connecté au réseau CPL.

Puis-je utiliser cet adaptateur avec d'autres marques de CPL ?

Oui, cet adaptateur est compatible avec tout adaptateur CPL utilisant la norme HomePlug AV ou IEEE 1901. L'appairage doit être effectué manuellement via le bouton Pair.

Que faire si le débit est plus lent que prévu ?

Assurez-vous que les adaptateurs sont sur le même circuit électrique et que le câblage électrique de votre maison est en bon état. Éloignez-les des sources d'interférences (moteurs, variateurs). La vitesse dépend de la distance et de la qualité du réseau électrique.

Comment étendre mon réseau CPL avec plusieurs adaptateurs ?

Répétez la procédure d'appairage pour chaque adaptateur supplémentaire : appuyez sur le bouton Pair d'un adaptateur existant, puis sur le bouton Pair du nouvel adaptateur dans les 2 minutes. Tous les adaptateurs formeront un seul réseau.

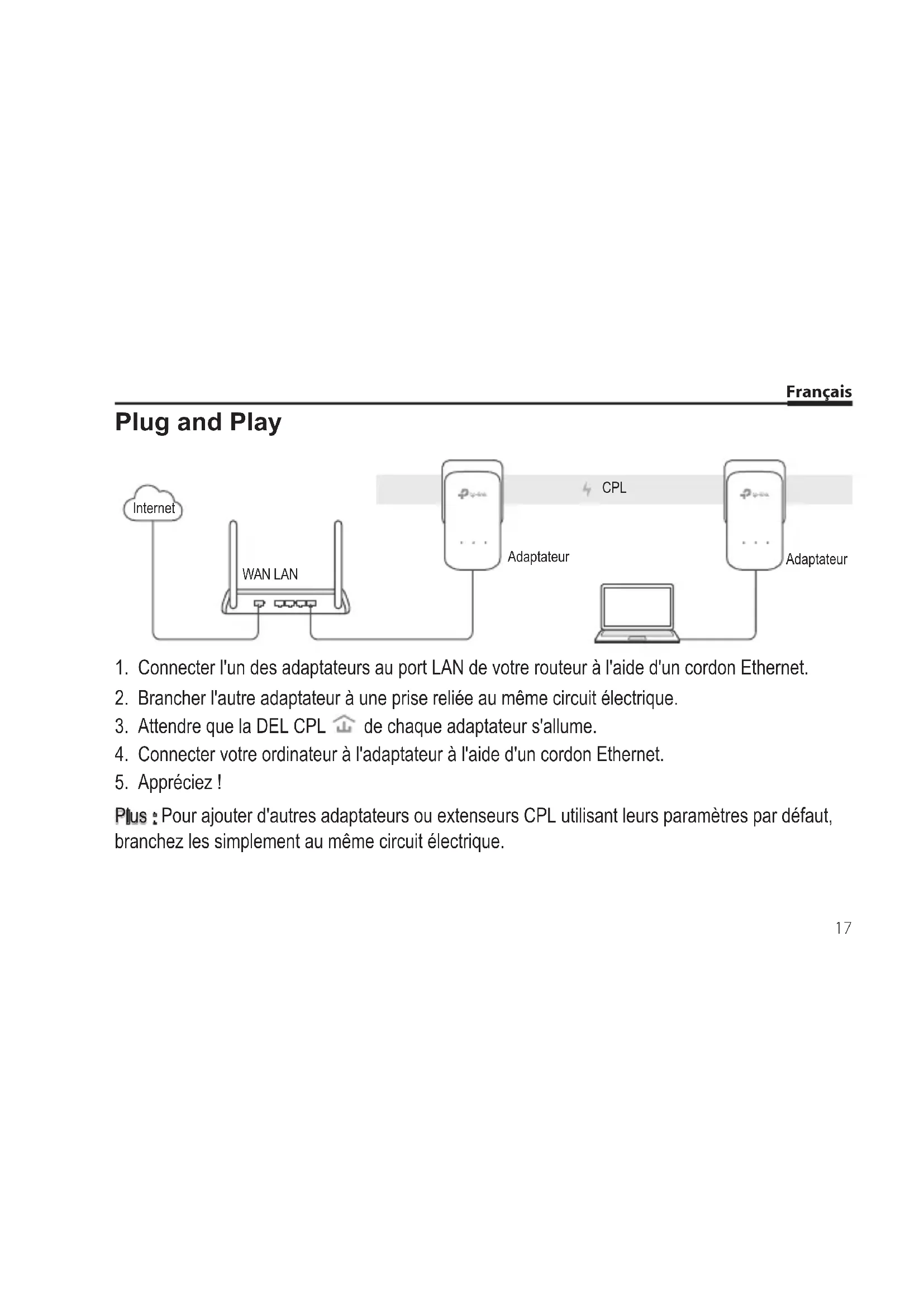

MODE D'EMPLOI TLPA4025P TP-LINK

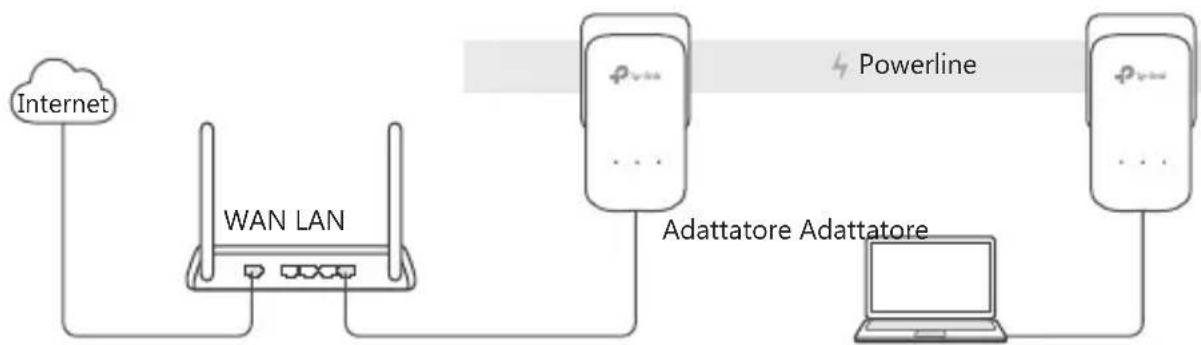

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciéz!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramétres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommendons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton
Pair d'un des adaptateurs
pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, repeter les etapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Palr de l'adaptateur a ajouter au réseau pendant 1 seconde.

3 Terminate.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL?

R1. L'adaptateur CPL étant branché à une prise électrique, maintainir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.
R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

François

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL?
R1. Assurez you que tous les adaptateurs CPL sont sur le même circuit electrique.
R2. Assurez you que toutes les DELs CPL sont allumées. Si ce n'est pas le cas réappaïrez adaptateurs et extenseurs.
R3. Assurez you que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez you que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les évventuelles interférences, telles un séchoir, un climatisationur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise fémelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique évientuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

Plug and Play

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• La prise de courant doit être facilement accessible et se trouver à proximate de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
