TLPA9020P - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Marke	TP-Link
Modell	TLPA9020P
Produkttyp	Powerline-Adapter (dLAN)
Standard	HomePlug AV2, kompatibel mit IEEE 1901
Maximale Datenrate	Bis zu 2 Gbit/s (PHY)
Ethernet-Ports	1 Gigabit-Port (10/100/1000)
Sicherheit	AES 128-Bit-Verschlüsselung, Pair-Taste
Steckdosen-Durchschleifung (Pass-Through)	Ja, mit Störfilter
Stromverbrauch	Im Standby: < 0,5 W; im Betrieb: < 5 W
Temperaturbereich	0 °C bis 40 °C (Betrieb)
Relative Luftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Abmessungen (B × T × H)	122 × 72 × 41 mm
Gewicht	Ca. 200 g
Stromversorgung	100-240 V, 50/60 Hz
Lieferumfang	2 Powerline-Adapter, 2 Ethernet-Kabel, Kurzanleitung
Pflege und Reinigung	Gerät vor Reinigung vom Stromnetz trennen. Mit einem weichen, trockenen Tuch reinigen. Keine Chemikalien verwenden.
Sicherheit	Nicht Wasser, Feuer oder Hitze aussetzen. Nicht an Mehrfachsteckdosen anschließen. Bei Gewitter vom Netz trennen.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar. Das Gerät ist nicht vom Benutzer reparierbar. Begrenzte Garantie von 3 Jahren.

Häufig gestellte Fragen - TLPA9020P TP-LINK

Wie koppele ich zwei TP-Link TLPA9020P Powerline-Adapter?

Schließen Sie beide Adapter nebeneinander an Steckdosen an. Drücken Sie die Pair-Taste am ersten Adapter für 1 Sekunde, dann innerhalb von 2 Minuten die Pair-Taste am zweiten Adapter für 1 Sekunde. Die CPL-LED leuchtet auf, wenn sie gekoppelt sind.

Was tun, wenn die CPL-LED nach dem Koppeln nicht leuchtet?

Überprüfen Sie, ob die Adapter am selben Stromkreis angeschlossen sind. Setzen Sie die Adapter zurück, indem Sie die Pair-Taste gedrückt halten, bis die Betriebs-LED blinkt und kurz erlischt. Koppeln Sie sie dann erneut.

Wie setze ich meinen TP-Link TLPA9020P Powerline-Adapter zurück?

Halten Sie bei eingestecktem Adapter die Pair-Taste für ca. 10 Sekunden gedrückt, bis die Betriebs-LED erlischt und wieder aufleuchtet. Sie können auch das Dienstprogramm tpPLC für einen softwaregesteuerten Reset verwenden.

Kann ich den Adapter an eine Mehrfachsteckdose anschließen?

Nein, es wird empfohlen, den Adapter direkt an eine Wandsteckdose anzuschließen, um Störungen zu vermeiden und eine gute Signalqualität zu gewährleisten. Wenn Sie eine Mehrfachsteckdose verwenden müssen, schließen Sie diese an die Durchschleifsteckdose (Pass-Through) des Adapters an.

Wie füge ich einen dritten Adapter zu meinem bestehenden Powerline-Netzwerk hinzu?

Schließen Sie den neuen Adapter neben einem bereits gekoppelten Adapter an eine Steckdose an. Drücken Sie die Pair-Taste eines Adapters im bestehenden Netzwerk für 1 Sekunde, dann innerhalb von 2 Minuten die Pair-Taste des neuen Adapters für 1 Sekunde.

Was tun, wenn ich über das Powerline-Netzwerk keinen Internetzugang habe?

1. Stellen Sie sicher, dass alle Adapter am selben Stromkreis sind. 2. Prüfen Sie, ob die CPL-LEDs leuchten. 3. Überprüfen Sie die Ethernet-Verbindungen. 4. Testen Sie Ihre Internetverbindung direkt am Router. 5. Stellen Sie sicher, dass Ihr Computer im selben Subnetz wie der Router ist.

Können die Powerline-Adapter mit einem Haushaltsgerät verwendet werden, das Störungen verursacht?

Ja, wenn der Adapter eine Durchschleifsteckdose (Pass-Through) hat, schließen Sie das Haushaltsgerät (z.B. Föhn, Klimaanlage) an diese Steckdose an. Dies filtert elektrische Störungen und verbessert die Leistung des Powerline-Netzwerks.

Wie aktualisiere ich die Firmware des Powerline-Adapters?

Laden Sie das Dienstprogramm tpPLC von der TP-Link-Website herunter. Installieren Sie es auf Ihrem Computer, der mit dem Powerline-Netzwerk verbunden ist. Starten Sie das Dienstprogramm, wählen Sie Ihren Adapter aus und folgen Sie den Anweisungen zur Firmware-Aktualisierung.

Wie groß ist die maximale Reichweite des Powerline-Netzwerks?

Theoretisch kann das Powerline-Signal bis zu 300 Meter im hausinternen Stromnetz zurücklegen. Die tatsächliche Leistung hängt von der Verkabelungsqualität, Störungen und der Entfernung zwischen den Steckdosen ab.

Verbrauchen die Powerline-Adapter viel Strom?

Nein, sie sind energiesparend konzipiert. Im Standby verbrauchen sie weniger als 0,5 W, im Betrieb weniger als 5 W. Um den Verbrauch zu reduzieren, können Sie sie bei Nichtgebrauch vom Stromnetz trennen.

BEDIENUNGSANLEITUNG TLPA9020P TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

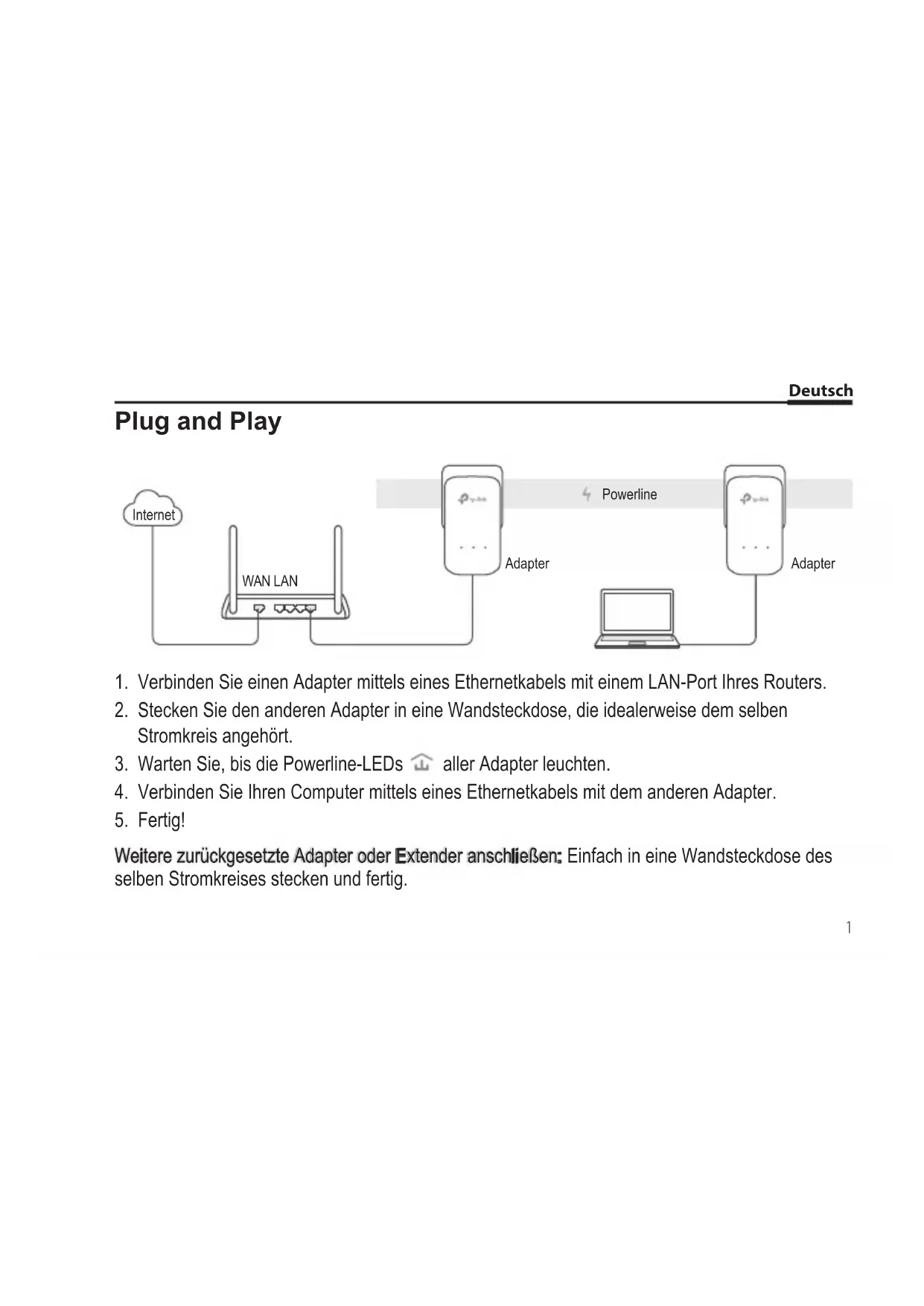

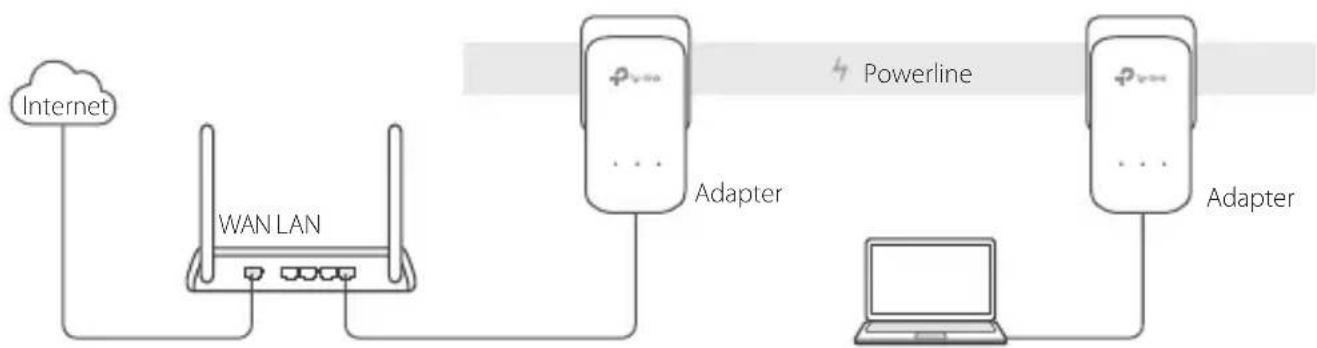

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihr Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selbst Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zusückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des Selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

HInwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

Einrichten eines sicheren Netzes:

1 Drucken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste.

3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die unterstehenden Schritte für jeder weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Palr-Taste.

2 Drucken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Palr-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich myen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter lauft, die Pair-Taste, bis die Power-LED ausund angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?
A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sieitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dassSAMTliche Kabel richtig angeschlossen sind.
A4. Uberprüfen Sie, ob Sie direkt an Ihr Homem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihrnes Computers und die Ihrnes Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit seinem Powerlinenetz verbindet?
A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie safer, dass diese sich im Selben elektrischen Stromkreis befindet.
A2. Wiederholen Sieitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.
A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zunah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadaptors, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webprüsenz.

Plug and Play

TP-Link erklart hiermit, dass these Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englishischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerä eine Frontsteckdose, können Sie an diesen eine Mehrfachsteckdose anschließen, aber ihre Gerä dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie ihre Powerlineadapter direkt in ihre Wandsteckdosenstatt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIES GARANTIE VERLEIHT IHNEN BESTIMME REchte, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN. BIS ZU DEN GESETZICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfrei Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
