TLPA9020P - Adaptador Powerline TP-LINK - Manual de utilização gratuito

Marca	TP-Link
Modelo	TLPA9020P
Tipo de produto	Adaptador CPL (Powerline)
Padrão	HomePlug AV2, compatível com IEEE 1901
Velocidade máxima	Até 2 Gbit/s (PHY)
Portas Ethernet	1 porta Gigabit (10/100/1000)
Segurança	Criptografia AES 128 bits, botão Pair
Tomada pass-through	Sim, com filtro anti-ruído
Consumo de energia	Em espera: < 0,5 W; em funcionamento: < 5 W
Faixa de temperatura	0 °C a 40 °C (funcionamento)
Umidade relativa	10% a 90% (sem condensação)
Dimensões (L × C × A)	122 × 72 × 41 mm
Peso	Aproximadamente 200 g
Alimentação	100-240 V, 50/60 Hz
Conteúdo da embalagem	2 adaptadores CPL, 2 cabos Ethernet, guia de instalação rápida
Manutenção e limpeza	Desconectar o aparelho antes da limpeza. Usar um pano macio e seco. Não usar produtos químicos.
Segurança	Não expor à água, fogo ou fonte de calor. Não conectar em régua. Desconectar em caso de tempestade.
Peças de reposição e reparabilidade	Não há peças de reposição disponíveis. O aparelho não é reparável pelo usuário. Garantia limitada de 3 anos.

Perguntas frequentes - TLPA9020P TP-LINK

Como emparelhar dois adaptadores CPL TP-Link TLPA9020P?

Conecte os dois adaptadores lado a lado em tomadas elétricas. Pressione o botão Pair do primeiro adaptador por 1 segundo, e dentro de 2 minutos, pressione o botão Pair do segundo adaptador por 1 segundo. O LED CPL acende quando eles estão emparelhados.

O que fazer se o LED CPL não acender após o emparelhamento?

Verifique se os adaptadores estão conectados no mesmo circuito elétrico. Reinicialize os adaptadores mantendo o botão Pair pressionado até o LED de alimentação piscar e depois apagar brevemente. Em seguida, emparelhe-os novamente.

Como reinicializar meu adaptador CPL TP-Link TLPA9020P?

Conectado em uma tomada elétrica, mantenha o botão Pair pressionado por cerca de 10 segundos até o LED de alimentação apagar e depois acender novamente. Você também pode usar o utilitário tpPLC para uma reinicialização por software.

Posso conectar o adaptador em uma régua?

Não, é recomendável conectar o adaptador diretamente em uma tomada de parede para evitar interferências e garantir boa qualidade de sinal. Se você precisar usar uma régua, conecte-a na tomada pass-through do adaptador.

Como adicionar um terceiro adaptador à minha rede CPL existente?

Conecte o novo adaptador em uma tomada elétrica ao lado de um adaptador já emparelhado. Pressione o botão Pair de um adaptador da rede existente por 1 segundo, e dentro de 2 minutos, pressione o botão Pair do novo adaptador por 1 segundo.

O que fazer se não tiver acesso à Internet pela rede CPL?

1. Certifique-se de que todos os adaptadores estão no mesmo circuito elétrico. 2. Verifique se os LEDs CPL estão acesos. 3. Verifique as conexões Ethernet. 4. Teste sua conexão com a Internet diretamente no roteador. 5. Verifique se seu computador está na mesma sub-rede que o roteador.

Os adaptadores CPL podem ser usados com um aparelho doméstico que gera interferências?

Sim, se o adaptador tiver uma tomada pass-through, conecte o aparelho doméstico (secador de cabelo, ar condicionado, etc.) nessa tomada. Isso permite filtrar ruídos elétricos e melhorar o desempenho da rede CPL.

Como atualizar o firmware do adaptador CPL?

Baixe o utilitário tpPLC do site da TP-Link. Instale-o em seu computador conectado à rede CPL. Execute o utilitário, selecione seu adaptador e siga as instruções para atualizar o firmware.

Qual é o alcance máximo da rede CPL?

Teoricamente, o sinal CPL pode percorrer até 300 metros na rede elétrica interna. O desempenho real depende da qualidade da fiação, interferências e distância entre as tomadas.

Os adaptadores CPL consomem muita energia?

Não, eles são projetados para serem econômicos. Em espera, consomem menos de 0,5 W; em funcionamento, menos de 5 W. Para reduzir o consumo, você pode desconectá-los quando não estiverem em uso.

MANUAL DE UTILIZADOR TLPA9020P TP-LINK

NWS.TP-Link Portugal, Unipessoal, Lda. Avenida da Liberdade, n°245, 7°E, 1250-143 Lisboa, Portugal

TP-Link Technologies Co., Ltd.

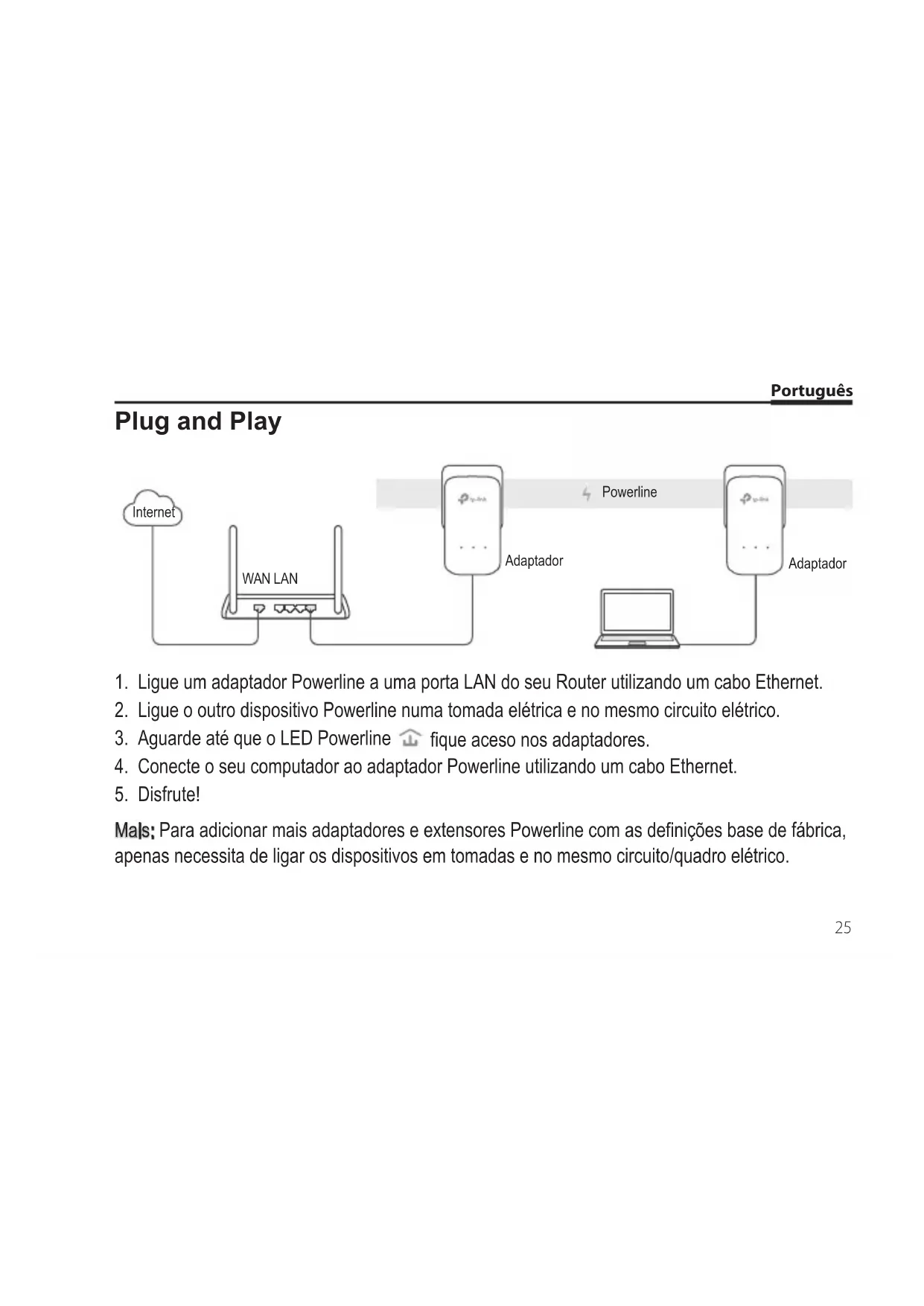

1. Ligue um adaptador Powerline a uma porta LAN do seu router utilizando um cabo Ethernet.
2. Ligue o dispositivo Powerline numa tomada elétrica e no mesmo circuito elétrico.
3. Aguarde até que o LED Powerline fique aceso nos adaptadores.
4. Conecte o seu computador ao adaptador Powerline utilizando um cabo Ethernet.
5. Disfrute!

Mais: Para adicionar mais adaptadores e extensores Powerline com as definições base de fábrica, apenas necessita de ligar os dispositivos em tomadas e no mesmo circuito/quadro elétrico.

Português

Atenção

Ligue os dispositivos Powerline diretamente em tomadas elétricas e não em extensões elétricas. - Em dispositivos Powerline com tomada incluída, ligue as extensões elétricas diretamente na tomada elétrica do dispositivo Powerline.

Proteger a rede Powerline através do botão Pair

Dica: Durante o processo de emparelhamento é recomendado colocar os dispositivos próximos uns dos outros.

Configurar uma rede segura:

1 Pressionar o botão Pair no adaptador durante 1 segundo.

2 No intervalo de 2 horas, pressione o botão Pair no outro adaptador.

3 Terminado.

Se possuir mais do que 2 dispositivos Powerline, repita os passos abaixo nos dispositivos Powerline adicionais por forma a serem configurados:

1 Prima o botão Pair durante 1 segundo em qualquer um dos dispositivos na rede Powerline.

2 No intervalo de 2 minutos, pressione o botão Pair no equipamento Powerline adicional durante 1 segundo.

3 Terminado.

FAQ (Perguntas Frequentes)

Q1. Como posso repor as definições do meu Extensor Powerline?

R1. Com o adaptador powerline ligado à tomada, prima continuamente o botão Pair até que o LED de Power pisque momentaneamente e volte a acender.

R2. Utilize o utilitário tpPLC para repor as definições do adaptador Powerline.

Português

Q2. Como solucionar os problemas caso não consiga obter ligação à Internet na sua rede Powerline?

R1. Garanta que todos os adaptadores Powerline estão no mesmo circuito elétrico. R2. Certifique-se que todos os LEDs Powerline estão ligados. Caso contrário, efetue novamente o emparelhamento dos seus adaptadores e extensores Powerline. R3. Certifique-se que todas as ligações de hardware estão corretamente efetuadas. R4. Verifique se tem ligação à Internet ligando o seu computador diretamente ao seu modem ou router. R5. Certifique-se que o IP do seu computador está no mesmo segmento de rede do seu router.

Q3. O que fazer no caso de um extensor previamente bem emparelhado não estabelecer a ligação antes de ser ligado noutra tomada elétrica?

R1. Teste noutra tomada elétrica e verifique se está no mesmo circuito elétrico. R2. Efetue novamente o processo de emparelhamento com a sua rede Powerline, e verifique se o LED Powerline fica ligado antes de concluir o processo. R3. Verifique a possibilidade de existirem equipamentos eletrodomésticos que possam causar interferências no circuito elétrico onde estão os adaptadores Powerline, tais como máquinas de lavar, ares-condicionados ou outros equipamentos eletrónicos. Ligue os dispositivos eletrónicos ou extensões diretamente na tomada elétrica integrada (se o dispositivo Powerline tiver uma) de forma a remover o ruído elétrico.

Para configurações avançadas, tais como atualizações de firmware e definições de QoS, poderá utilizar o utilitário tpPLC. Poderá efetuar o download do utilitário a partir do site oficial da TP-Link.

Plug and Play

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/30/UE, 2014/35/UE, 2009/125/CE e 2011/65/UE.

A declaração original de conformidade UE pode ser encontrada em http://www.tp-link.com/en/ce.

Suomi

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.
• Não tente abrir, reparar ou modificar o dispositivo.
• A tomada deve ser instalada perto do equipamento e estar acessível.
• Para dispositivos com tomadas de passagem de energia, estes devem ser ligados diretamente à tomada, posteriormente poderá ligar extensões de energia elétricas nos dispositivos. Dispositivos do mesmo tipo ou similares não devem ser aglomerados.
• Ligue os produtos Powerline diretamente nas tomadas de energia e não a extensores de energia. Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Garantia Limitada de Produtos TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link garante o produto de hardware da marca TP-Link contido na embalagem original contra defeitos nos materiais e na construção, quando utilizado em condições normais e de acordo com as orientações da TP-Link, por um período de TRÊS ANOS a contar a partir da data de compra pelo utilizador final.
