Produkttyp	CPL-adapter (Powerline)
Modell	AV500
Märke	TP-Link
Maximal hastighet	500 Mbps
Nätverksgränssnitt	1 Ethernet-port 10/100 Mbps
Powerline-standard	HomePlug AV
Räckvidd	Upp till 300 meter på elnätet
Strömförbrukning	Cirka 3 W (standby), 6 W (aktiv)
Strömförsörjning	100-240 V AC, 50/60 Hz
Mått	Cirka 72 x 62 x 42 mm
Vikt	Cirka 100 g
Drifttemperatur	0 °C till 40 °C
Driftfuktighet	10 % till 90 % (utan kondensation)
Knappar	Pair-knapp (parning), Reset-knapp
LED-indikatorer	Ström, CPL, Ethernet
Säkerhet	AES 128-bitars kryptering
Kompatibilitet	Alla standard HomePlug AV CPL-adapter
Underhåll	Rengör med en torr, mjuk trasa. Använd inte kemiska produkter.
Reparationsbarhet	Reservdelar inte tillgängliga. Kontakta kundtjänst vid fel.
Garanti	3 år (begränsad)
Förpackningens innehåll	CPL-adapter, Ethernetkabel RJ45, snabbinstallationsguide

Vanliga frågor - AV500 TP-LINK

Hur återställer jag min TP-Link AV500 CPL-adapter?

Håll inne Reset-knappen (med ett gem) i cirka 10 sekunder tills alla LED-lampor släcks och tänds igen. Adaptern återställs till fabriksinställningarna.

Vad gör jag om jag inte har internetåtkomst via mitt CPL-nätverk?

Kontrollera att alla adaptrar är på samma elektriska krets. Se till att CPL-LED-lampan lyser fast. Para ihop adaptrarna igen om nödvändigt. Kontrollera Ethernet-anslutningarna och att din router/modem fungerar.

Varför återansluter inte min CPL-adapter efter att jag flyttat den?

Se till att det nya uttaget är på samma elektriska krets. Flytta adaptern från stora hushållsapparater (kylskåp, luftkonditionering) som kan orsaka störningar. Para ihop igen om nödvändigt.

Hur parar jag ihop en TP-Link AV500 CPL-adapter med en annan adapter?

Anslut båda adaptrarna till närliggande uttag. Tryck på Pair-knappen på den första adaptern i 1 sekund (ström-LED blinkar). Inom 2 minuter, tryck på Pair-knappen på den andra adaptern i 1 sekund. CPL-LED tänds fast när parningen är klar.

Vilken är den maximala räckvidden för ett CPL-nätverk med AV500?

Den teoretiska räckvidden kan nå 300 meter på elnätet, men verklig prestanda beror på ledningarnas kvalitet och störningar. Hastigheten minskar med avståndet.

Kan jag använda CPL-adaptern med en grenkontakt?

Det rekommenderas inte att ansluta CPL-adaptern till en grenkontakt eftersom det kan försämra signalen. Anslut den direkt till ett vägguttag. Om du måste använda en grenkontakt, anslut den till adapterns honuttag (uttagshona).

Hur vet jag om CPL-signalen är av god kvalitet?

CPL-LED indikerar kvaliteten: fast grön = bra, orange = medel, blinkande röd = dålig. Om den är röd, flytta adaptern till ett annat uttag närmare.

Förbrukar CPL-adaptern mycket el?

Nej, förbrukningen är låg: cirka 3 W i standby och 6 W i aktivt läge. Den kan vara inkopplad permanent.

Kan jag ansluta flera CPL-adapter till varandra?

Ja, du kan lägga till upp till 8 CPL-adapter på samma elnät. Varje ny adapter måste paras ihop med en adapter som redan finns i nätverket.

Vad gör jag om ström-LED inte tänds?

Kontrollera att eluttaget fungerar genom att ansluta en annan enhet. Om uttaget är bra kan adaptern vara defekt. Kontakta TP-Link support.

BRUKSANVISNING AV500 TP-LINK

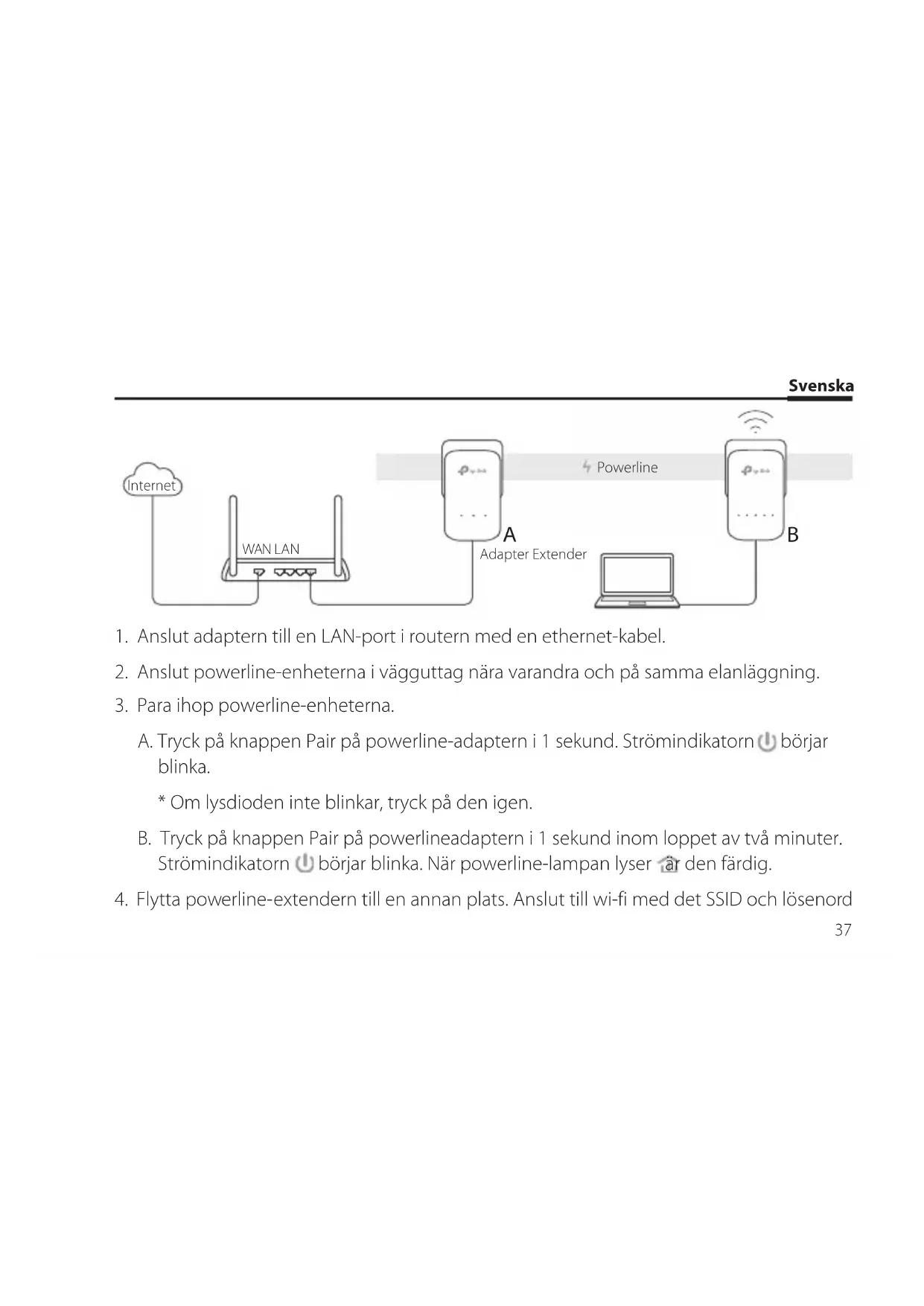

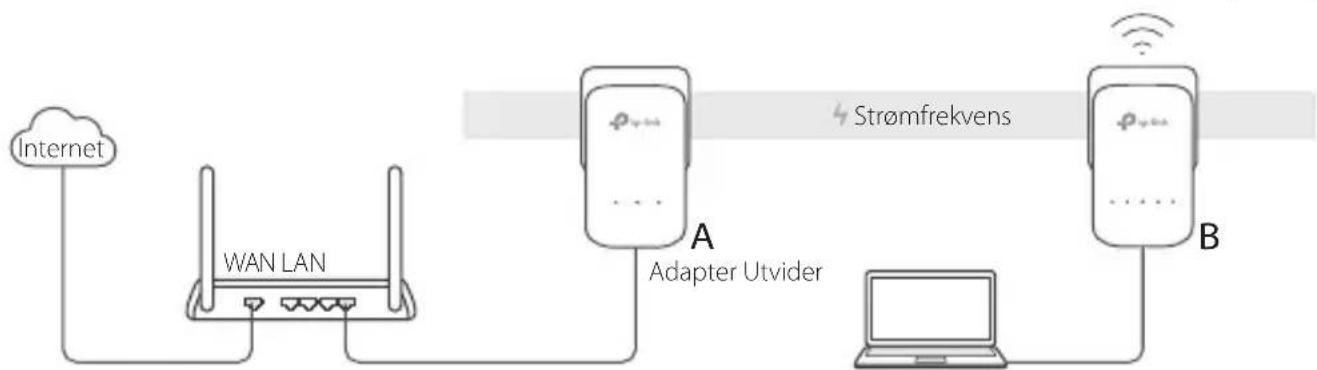

1. Anslut adaptern till en LAN-port i routern med en ethernet-kabel.
2. Anslut powerline-enheterna i vägguttag nära varandra och på samma elanläggning.
3. Para ihop powerline-enheterna.

A. Tryck på knappen Pair på powerline-adaptern i 1 sekund. Strömindikatorn börjar blinka.

• Om lysdioden inte blinkar, tryck på den igen.

B. Tryck på knappen Pair på powerlineadaptern i 1 sekund inom loppet av två minuter. Strömindikatorn börjar blinka. När powerline-lampan lyser är den färdig.

1. Flytta powerline-extendern till en annan plats. Anslut till Wi-Fi med det SSID och lösenord

som står på produktetiketten.

• En blinkande eller röd powerline-lampa indikerar om signalen är svag. Flytta extendern till en annan plats.

5. Njut!

Tips: Du kan lägga till fler powerline-enheter i det befintliga nätverket via elnätet genom att para ihop enheterna.

Obs:

• Sätt in powerline-enheter direkt i vägguttag, inte via grenuttag.
• För passthrough-powerline-enheter, anslut grenuttag i powerline-enheternas integrerade eluttag.

Kopiera Wi-Fi-inställningarna från routern till extendern

Om routern stöder WPS kan du följa stegen nedan för att automatiskt kopiera routerns Wi-Fi-inställningar (SSID och lösenord) till powerline-extendern.

1. Anslut powerline-extendern nära routern. Tryck på WPS-knappen på routern.
2. Tryck på knappen Pair på powerlineadaptern i 1 sekund inom loppet av två minuter.
3. När 2,4 GHz Wi-Fi LED och 5 GHz Wi-Fi LED på extendern blinkar snabbt i 3 sekunder och sedan lyser är det klart!
4. 5 GHz Wi-Fi är inte tillgängligt på enkelbandsprodukter. För flerbandsprodukter kopierar powerline-extendern både 2,4 GHz- och 5 GHz-inställningar på samma gång. Om det inte går att kopiera båda, kan din router troligen bara kopiera ett band i taget. Se routerns manual för information och hjälp.

Obs! De trådlösa inställningarna kan även konfigureras via powerline-extenderns webbgränssnitt eller via tpPLC-appen. Du kan hämta program från App Store eller Google, eller helt enkelt genom att skanna QR-koden till höger.

FAQ (Vanliga frågor)

Q1. Hur återställer jag min powerline-extender?

A. Tryck och håll in Reset (med en nål om den är hålformad) när extendern är påslagen tills alla lampor slocknar. När alla lysdioder börjar lysa igen är återställningen klar.

Q2. Hur ska jag felsöka om det inte finns internetanslutning via elnätet i mitt nätverk?

A1. Se till att alla adaptrar och extendrar sitter i samma elanläggning. A2. Se till att alla powerline-dioder lyser. Para annars ihop dina adaptrar och extendrar igen. A3. Kontrollera att alla kablar och enheter är ordentligt anslutna. A4. Kontrollera att du har en internetanslutning genom att ansluta datorn direkt till modemet eller routern.

Q3. Vad kan jag göra om en parad extender inte kopplar in igen efter att den flyttats?

A1. Se till att alla enheter sitter i samma elanläggning. A2. Para ihop enheterna igen med en annan adapter eller extender, och kontrollera att powerline-dioden lyser innan du flyttar den. A3. Kontrollera att eventuella störningar, som lampor med dimmers, tvättmaskiner, luftkonditioneringsapparater eller andra hushållsapparater inte är för nära en av powerline-adaptrarna eller -extendrarna.

FAQ (vanliga frågor)

TP-Link deklarerar att denna enhet överensstämmer med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU, 2009/125/EG och 2011/65/EU.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på http://www.tp-link.com/en/ce.

Norska

TP-Link försäkrar härmed att denna enhet är i överensstämmelse med de nödvändiga kraven och andra relevanta bestämmelser i direktiven 2014/53/EU, 2009/125/EG och 2011/65/EU.

Håll enheten borta från vatten, eld, fukt eller varma miljöer. - Försök inte att montera isär, reparera eller modifiera enheten. - Använd inte enheten där trådlösa enheter inte är tillåtna. - Eluttaget måste installeras nära utrustningen och vara lättillgängligt. - Grenuttag kan anslutas till passthrough-enheternas integrerade eluttag, men stapla inte enheter av samma eller annan typ vid normalt bruk. - Anslut powerline-enheter direkt i vägganslutna eluttag, inte i förgreningskontakter.

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

TP-Links tre års begränsade produktgaranti

Endast för produkter av märket TP-Link.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRELSER EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRELSER OCH VILLKOR.

TP-Link garanterar att maskinvara av märket TP-Link i sin originalförpackning är fri från defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer under en period på TRE ÅR från det ursprungliga inköpsdatumet för slutanvändaren.
