Produkttyp	Powerline-Adapter
Modell	AV500
Marke	TP-Link
Maximale Übertragungsrate	500 Mbit/s
Netzwerkschnittstelle	1 Ethernet-Port 10/100 Mbit/s
Powerline-Standard	HomePlug AV
Reichweite	Bis zu 300 Meter im Stromnetz
Stromverbrauch	Ca. 3 W (Standby), 6 W (aktiv)
Stromversorgung	100-240 V AC, 50/60 Hz
Abmessungen	Ca. 72 x 62 x 42 mm
Gewicht	Ca. 100 g
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Tasten	Pair-Taste (Kopplung), Reset-Taste
LED-Anzeigen	Strom, Powerline, Ethernet
Sicherheit	AES-128-Bit-Verschlüsselung
Kompatibilität	Alle standardmäßigen HomePlug-AV-Powerline-Adapter
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine Chemikalien verwenden.
Reparierbarkeit	Keine Ersatzteile verfügbar. Bei Defekt Kundendienst kontaktieren.
Garantie	3 Jahre (eingeschränkt)
Lieferumfang	Powerline-Adapter, RJ45-Ethernetkabel, Kurzanleitung

Häufig gestellte Fragen - AV500 TP-LINK

Wie setze ich meinen TP-Link AV500 Powerline-Adapter zurück?

Halten Sie die Reset-Taste (mit einer Büroklammer) etwa 10 Sekunden lang gedrückt, bis alle LEDs erlöschen und dann wieder aufleuchten. Der Adapter kehrt zu den Werkseinstellungen zurück.

Was tun, wenn ich über mein Powerline-Netzwerk keinen Internetzugang habe?

Überprüfen Sie, ob alle Adapter im selben Stromkreis sind. Stellen Sie sicher, dass die Powerline-LED dauerhaft leuchtet. Koppeln Sie die Adapter bei Bedarf neu. Kontrollieren Sie die Ethernet-Verbindungen und ob Ihr Router/Modem funktioniert.

Warum verbindet sich mein Powerline-Adapter nach dem Umstecken nicht wieder?

Stellen Sie sicher, dass die neue Steckdose im selben Stromkreis ist. Halten Sie den Adapter von großen Haushaltsgeräten (Kühlschrank, Klimaanlage) fern, die Störungen verursachen können. Koppeln Sie bei Bedarf neu.

Wie kopple ich einen TP-Link AV500 Powerline-Adapter mit einem anderen Adapter?

Stecken Sie beide Adapter in nahegelegene Steckdosen. Drücken Sie die Pair-Taste am ersten Adapter für 1 Sekunde (die Strom-LED blinkt). Drücken Sie innerhalb von 2 Minuten die Pair-Taste am zweiten Adapter für 1 Sekunde. Die Powerline-LED leuchtet dauerhaft, wenn die Kopplung erfolgreich ist.

Was ist die maximale Reichweite eines Powerline-Netzwerks mit dem AV500?

Die theoretische Reichweite beträgt bis zu 300 Meter im Stromnetz, aber die tatsächliche Leistung hängt von der Verkabelungsqualität und Störungen ab. Die Übertragungsrate nimmt mit der Entfernung ab.

Kann ich den Powerline-Adapter mit einer Steckdosenleiste verwenden?

Es wird nicht empfohlen, den Powerline-Adapter an eine Steckdosenleiste anzuschließen, da dies das Signal verschlechtern kann. Schließen Sie ihn direkt an eine Wandsteckdose an. Wenn Sie eine Steckdosenleiste verwenden müssen, schließen Sie diese an die eingebaute Steckdose des Adapters (Durchschleiffunktion) an.

Wie erkenne ich, ob die Powerline-Signalqualität gut ist?

Die Powerline-LED zeigt die Qualität an: dauerhaft grün = gut, orange = mittel, rot blinkend = schlecht. Wenn sie rot ist, stecken Sie den Adapter in eine nähere Steckdose um.

Verbraucht der Powerline-Adapter viel Strom?

Nein, der Verbrauch ist gering: ca. 3 W im Standby und 6 W im aktiven Betrieb. Er kann dauerhaft eingesteckt bleiben.

Kann ich mehrere Powerline-Adapter miteinander verbinden?

Ja, Sie können bis zu 8 Powerline-Adapter im selben Stromnetz hinzufügen. Jeder neue Adapter muss mit einem bereits im Netzwerk vorhandenen Adapter gekoppelt werden.

Was tun, wenn die Strom-LED nicht leuchtet?

Überprüfen Sie, ob die Steckdose funktioniert, indem Sie ein anderes Gerät anschließen. Wenn die Steckdose in Ordnung ist, könnte der Adapter defekt sein. Kontaktieren Sie den TP-Link-Support.

BEDIENUNGSANLEITUNG AV500 TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

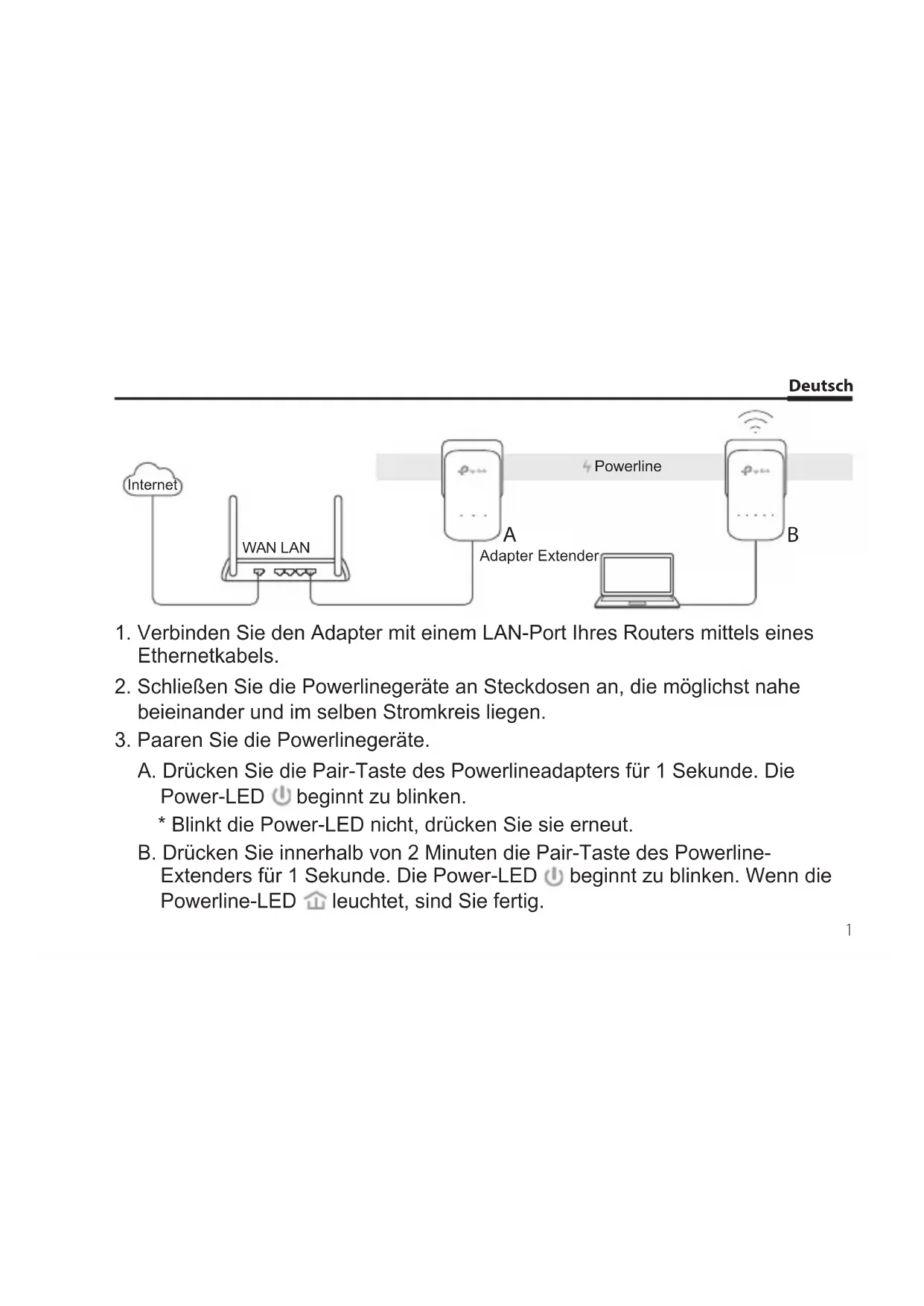

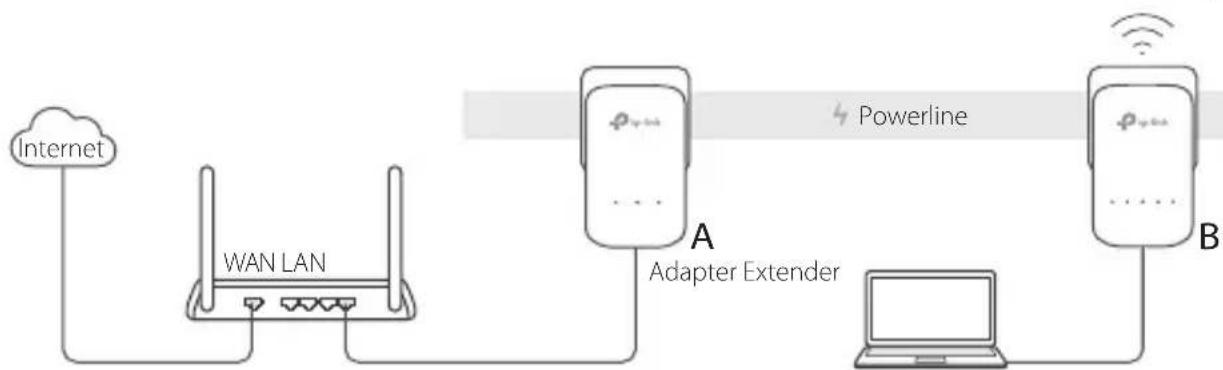

1. Verbinden Sie den Adapter mit einem LAN-Port Ihres Routers mittels eines Ethernetkabels.

2. Schlieben Sie die Powerlinegeräte an Steckdosen an, die möglichst nahe beieinander und im selbst Stromkreis liegen.

3. Paaren Sie die Powerlinegeräte.

A. Drücken Sie die Pair-Taste des Powerlineadapters für 1 Sekunde. Die Power-LED beginnnt zu blinken.

• Blinkt die Power-LED nicht, drucken Sie sie erneut.

B. Drücken Sie innerhalb von 2 Minuten die Pair-Taste des Powerline-Extenders für 1 Sekunde. Die Power-LED leucht zu blinken. Wenn die Powerline-LED leuchtet, sind Sie fertig.

Deutsch

1. Platzieren Sie den Powerline-Extender an einer anderen Stelle. Verbinden Sie sich mit Hilfe von SSID und Password, die Sie auf dem Produktetikett finden, mit Ihrlem WLAN.

2. Eine blinkende bzw. rot leuchtende Powerline-LED ◆ zeigt eine zu geringe Signalstärke an. Platzieren Sie den Extenderitte an einem gunstigeren Ort.

3. Fertig!

Hinweis: Um weitere Geräte in Ihr Netz einzubinden, wiederholen Sie diese Schritte für jeder einesinelne.

Vorsicht

• Stecken Sie ihre Powerline-Adapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

WLAN-Einstellungen vom Router zum Extender kopieren

Unterstützt Ihr Router WPS, können Sie so verfahren, um die WLAN-Einstellungen Ihres Routers (SSID und Password) automatisch auf ihren Powerline-Extender zu kopieren.

1. Schließen Sie den Powerline-Extender in der Nähe Ihres Routers an. Drücken Sie die WPS-Taste Ihres Routers.
2. Drücken Sie in den{nachsten 2 Minuten fur 1 Sekunde die Wi-Fi-Taste am Extender.

3. Wenn die 2,4GHz- und die 5GHz-Wi-Fi-LED des Extenders für 3 Sekunden schnell blinken und dann permanent leuchten, ist der Vorgang erfolgreich abgeschlossen.

4. 5GHz-WLAN ist bei Single-Band-Produkten nicht verfügbar. Handelt es sich um ein Mehrband-Produkt, kopiert der Powerline-Extender standardmäßig sowohl ihre 2,4- als auch ihre 5GHz-WLAN-Einstellungen zugleich. Falls dies nicht Funktioniert, kann möglicherweise nur ein Band zugleich bearerbeitet werden.itte schauen Sie hierfür im Handbuch Ihr's Routers nach.

Hinweis: Die WLAN-Einstellungen können auch über die Weboberfläche des Powerline-Extenders oder die App tpPLC getätigt werden. Die App können Sie aus Ihrlem Store oder durch Scannen des QR-Codes herunterlagen.

Deutsch

FAQ (Häufiggestellte Fragen)

F1. Wie setze ich mynen Powerline-Extender zurück?

A. Drücken Sie, während der Extender lauft, die Reset-Taste (bei einigen Modellen brauchen Sie hierfür einen spitzen Gegenstand), bis alle LEDs ausgehen. Warten Sie dann auf den gewohnten LED-Status.
F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?
A1. Stellen Sie sicher, dass alle Powerlineadapter und -extender sich im selbst Stromkreis befinden.
A2. Stellen Sie sicher, dass die Powerline-LEDs Ihr Geräte leuchten. Tun sie这点 nicht, starten Sie den Paarungsvorgang erneut.
A3. Stellen Sie sicher, dassSAMTliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihr Homem bzw. Router eine Internetverbindung haben.
F3. Was kann ich tun, wenn ein erfolgreich gepaarter Adapter nach Replatzierung keine Verbindung mehr aufbaut?
A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Paaren Sieihn erneut und stellen Sie sicher, dass die Powerline-LED vor der Replatzierung leuchtet.
A3. Überprüfen Sie mögliche Interferenzquellen wie Waschmaschinen, Klimageräte usw. und betreiben Sie diese möglichstweit von ihren Powerlinegeräten entfernt.

TP-Link erklärt hiermit, dass这点 Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/53/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklung kann in englisher Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
  Versuchen Sie nicht, das Gerä t auseinanderzunehmen oder zu manipulieren.
• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist.

Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
- Hat Ihr Gerä eine Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen, aber ihre Gerä dürfen nicht anderweitig hintereinander gesteckt werden.
- Stecken Sie Ihr Powerlineadapter direkt in Ihr Wandsteckdosenstatt in Mehrfachsteckdosen.

Bitten folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIES GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHANGIG SEIN KONNEN. BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIES GARANTIE UND DIES HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfrei Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
