AV500 - Adattatore Powerline TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore CPL (Powerline)
Modello	AV500
Marca	TP-Link
Velocità massima	500 Mbps
Interfaccia di rete	1 porta Ethernet 10/100 Mbps
Standard Powerline	HomePlug AV
Portata	Fino a 300 metri sulla rete elettrica
Consumo elettrico	Circa 3 W (in standby), 6 W (attivo)
Alimentazione	100-240 V CA, 50/60 Hz
Dimensioni	Circa 72 x 62 x 42 mm
Peso	Circa 100 g
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% (senza condensa)
Pulsanti	Pulsante Pair (accoppiamento), pulsante Reset
Indicatori LED	Alimentazione, CPL, Ethernet
Sicurezza	Crittografia AES a 128 bit
Compatibilità	Qualsiasi adattatore CPL HomePlug AV standard
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Riparabilità	Pezzi di ricambio non disponibili. Contattare l'assistenza in caso di guasto.
Garanzia	3 anni (limitata)
Contenuto della confezione	Adattatore CPL, cavo Ethernet RJ45, guida rapida all'installazione

Domande frequenti - AV500 TP-LINK

Come resettare il mio adattatore CPL TP-Link AV500?

Tenere premuto il pulsante Reset (con l'aiuto di una graffetta) per circa 10 secondi fino a quando tutti i LED si spengono e si riaccendono. L'adattatore torna alle impostazioni di fabbrica.

Cosa fare se non ho accesso a Internet tramite la mia rete CPL?

Verificare che tutti gli adattatori siano sullo stesso circuito elettrico. Assicurarsi che il LED CPL sia acceso fisso. Riaccoppiare gli adattatori se necessario. Controllare le connessioni Ethernet e che il router/modem funzioni.

Perché il mio adattatore CPL non si riconnette dopo essere stato spostato?

Assicurarsi che la nuova presa sia sullo stesso circuito elettrico. Allontanare l'adattatore da grandi elettrodomestici (frigorifero, condizionatore) che possono causare interferenze. Riaccoppiare se necessario.

Come accoppiare un adattatore CPL TP-Link AV500 con un altro adattatore?

Collegare entrambi gli adattatori a prese vicine. Premere il pulsante Pair del primo adattatore per 1 secondo (il LED di alimentazione lampeggia). Entro 2 minuti, premere il pulsante Pair del secondo adattatore per 1 secondo. Il LED CPL si accende fisso quando l'accoppiamento è riuscito.

Qual è la portata massima di una rete CPL con l'AV500?

La portata teorica può raggiungere 300 metri sulla rete elettrica, ma le prestazioni reali dipendono dalla qualità del cablaggio e dalle interferenze. La velocità diminuisce con la distanza.

Posso usare l'adattatore CPL con una ciabatta?

È sconsigliato collegare l'adattatore CPL a una ciabatta, poiché potrebbe degradare il segnale. Collegarlo direttamente a una presa a muro. Se si deve usare una ciabatta, collegarla alla presa femmina dell'adattatore (presa passante).

Come sapere se il segnale CPL è di buona qualità?

Il LED CPL indica la qualità: verde fisso = buona, arancione = media, rosso lampeggiante = scarsa. Se è rosso, spostare l'adattatore su una presa più vicina.

L'adattatore CPL consuma molta elettricità?

No, il consumo è basso: circa 3 W in standby e 6 W in attività. Può rimanere collegato permanentemente.

Posso collegare più adattatori CPL tra loro?

Sì, è possibile aggiungere fino a 8 adattatori CPL sulla stessa rete elettrica. Ogni nuovo adattatore deve essere accoppiato con un adattatore già presente sulla rete.

Cosa fare se il LED di alimentazione non si accende?

Verificare che la presa elettrica funzioni collegando un altro dispositivo. Se la presa è buona, l'adattatore potrebbe essere difettoso. Contattare il supporto TP-Link.

MANUALE UTENTE AV500 TP-LINK

Via Gobetti 2/A 20083 Cernusco sul Naviglio (MI)

TP-Link France SARL

16-18 avenue Morane Saulnier, 78140 Velizy-Villacoublay, France

TPLink Bilgi Teknolojileri Tic. Ltd. Sf. Serifali Mevki, Barbaros Cad. Soylesi Sokak. No:15/2 Kat:3/4

34775 Ümraniyeİstanbul

TP-Link IBERIA, S.L. Calle Quintanavides 17, 3^ E, 28050 Madrid, Spain

Archimedeschoan 18, 3429 ME Nieuwgeijn

TP-Link (Nordic) AB Forumvagen 14, Plan 13, 131 53 Nacka, Sweden

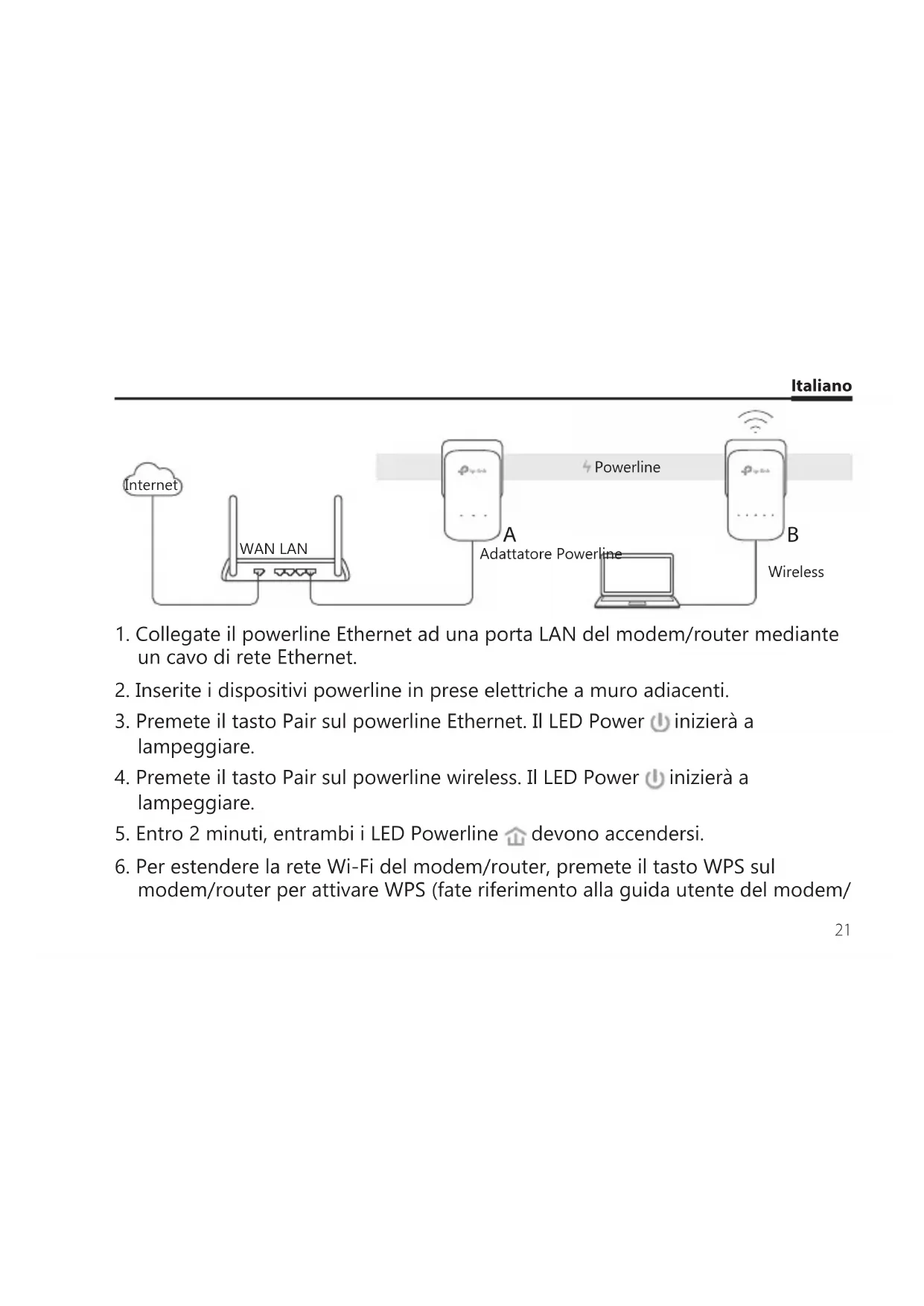

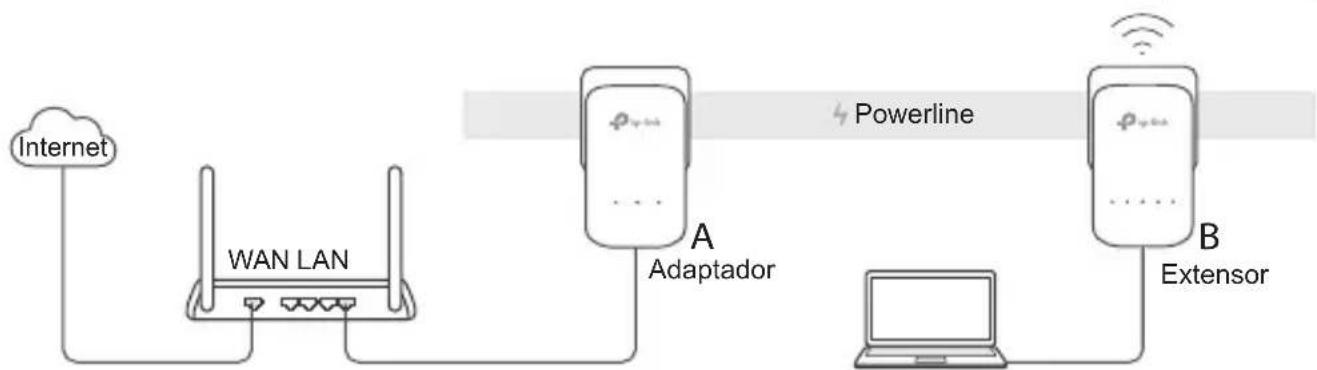

1. Collegate il powerline Ethernet ad una porta LAN del modem/rodier mediate un cavo di rete Ethernet.
2. Inserite i dispositivi powerline in prese elettriche a muro adiacenti.
3. Premete il tasting Pair sul powerline Ethernet. Il LED Power inizIERA a lampeggiare.
4. Premete il tasting Pair sul powerline wireless. Il LED Power iniziera a lampeggiare.
5. Entro 2 minuti, entrambi i LED Powerline devono accendersi.
6. Per estendere la rete Wi-Fi del modem/rodger, premete il tasto WPS sul modem/rodger per attivare WPS (fate riferimento alla guida utente del modem/

Italiano

router in caso di difficultà), quindi premete il tasto Wi-Fi sul powerline wireless.

1. A seconda del tipo di rete emessa dal modem/rodter wireless, verificate che i LED Wi-Fi 2.4GHz e/o 5GHz del powerline wireless lampeggino velocimento e che poi rimangano accesi fissi.
2. Inflate il powerline wireless nella presa elettrica desiderata.
3. Verificate nuovamente lo stato di entrambi i LED Powerline

Consigli d'uso

• Si consiglia di collegare tutti i powerline alle prese da 10A (prese piccole) o di collegare tutti i powerline alle prese da 10/16A (ibride o grandi).
• Un LED Powerline lampeggiante o rosso indica una Bassa intensita del segnale. Se possibile, collegate il powerline ad un'altra presa.
• Inserite i dispositivi powerline direttamente nelle prese a muro, evitando multiprese.
• Se è necessario l'utilizzo di una multipresa, occorre utilizzato modelli powerline con presa elettrica integrata passante alla quale è possibile collegare la multipresa.

Italiano

• Il Wi-Fi 5GHz non è disponibile nei prodotti single-band. Per i prodotti multiple-band, l'extend powerline clona contemporaneamente le reti Wi-Fi 2.4GHz e 5GHz. Alcuni modem/router permettono di clonare solamente una rete alla volta. Consultate la guida utente del router per ulteriori informazioni.

• Se il modem/router non supporta WPS, potete configurare le impostazioni wireless da computer mediate l'interfaccia web del powerline wireless, raggiungibile tramite l'utility Powerline Scan o da smarthpone o tablet con l'app tpPLC.

• L'utility tpPLC è scaricabile alla ricerca http://www.tp-link.it/download-center.html.

• L'app tpPLC è"Invece disponibile visitando App Store e Google Play o scansionando il codice QR.

Italiano

Domande Frequenti

1. Cosa fare se non c'é connessione Internettramite rete powerline?

Verificate che tutti i dispositivi powerline siano connessi allo stesso impianto elettrico.

Verificate che tutti i LED Powerline siano accesi.

Verificate che il cablaggio sia corretto.

Verificate la connessione Internet collegando il computer direttamente al modem/ router.

Mantenendo i powerline accesi, resettateli premendo il tastingo RESET (se presente) o il tastingo PAIR (se non presente il tastingo reset) per 12 secondi, quando ripetete la procedura d'installazione.

1. Cosa possofareseundispositivopowerlineaccoppiatoconsuccesso non si riconnetteuna volta riposizionato?

Verificate che tutti i dispositivi powerline siano connessi allo stesso impianto elettrico.

Provate aambiare le prese elettriche cui sono connessi i dispositivi powerline.

Portugues

TP-Link dichiara che questo dispositivo è conforme ai requisisti fondamentali e alle altre disposizioni delle direttive 2014/53/UE, 2009/125/CE e 2011/65/UE. La dichiarazione di conformità EU originale si trova in http://www.tp-link.com/en/ce.

Portugues

Informazioni di Sicurezza

• Tenete il disposativo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
  Non provate a disassemblare, riparare o modificare il dispositivo.
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless.
• La presa elettrica dovrè assere installata vicino al dispositivo e fácilmente accessibile.

Per i dispositivi passthrough, potete collegare le strisce multipresa alle prese elettriche integrate nei dispositori, ma non potete collegare altri dispositori del medesimo o di altre tipo.

• Inserite i dispositivi powerline direttamente nelle prese elettriche a muro ed evitate strisce multipresa, triple o altri adattatori elettrici.

Leggete e seguite le informazioni di sicurezza sobre quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o anni se is usa in modo improprio il dispositivo. Utilizzate quello prodotto con cura e lo fate funzionare a:vostro rischio.

Garanzia limitata 3 anni

Esclusivamente per prodotti marchiati TP-Link.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGA A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispectiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate, per un periodo di 3 anni alla data riportata sulla prova d'acquisto da parte dell'utente finale.
