AV500 - Powerline-sovitin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	PLC-adapteri (Powerline)
Malli	AV500
Tuotemerkki	TP-Link
Maksiminopeus	500 Mbps
Verkkoliitäntä	1 Ethernet-portti 10/100 Mbps
Powerline-standardi	HomePlug AV
Kantama	Jopa 300 metriä sähköverkossa
Virrankulutus	Noin 3 W (valmiustila), 6 W (aktiivinen)
Virtalähde	100-240 V AC, 50/60 Hz
Mitat	Noin 72 x 62 x 42 mm
Paino	Noin 100 g
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % (ei kondensoitumista)
Painikkeet	Pair-painike (pariliitos), Reset-painike
LED-merkkivalot	Virta, PLC, Ethernet
Turvallisuus	AES 128-bittinen salaus
Yhteensopivuus	Kaikki HomePlug AV -standardin PLC-sovittimet
Huolto	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja.
Korjattavuus	Varaosia ei saatavilla. Ota yhteyttä huoltoon vian sattuessa.
Takuu	3 vuotta (rajoitettu)
Pakkauksen sisältö	PLC-adapteri, Ethernet RJ45 -kaapeli, pika-asennusopas

Usein kysytyt kysymykset - AV500 TP-LINK

Kuinka nollaan TP-Link AV500 -PLC-sovittimeni?

Pidä Reset-painiketta painettuna (neulan avulla) noin 10 sekuntia, kunnes kaikki LED-merkkivalot sammuvat ja syttyvät uudelleen. Sovitin palautuu tehdasasetuksiin.

Mitä teen, jos minulla ei ole internet-yhteyttä PLC-verkon kautta?

Varmista, että kaikki sovittimet ovat samassa sähköpiirissä. Varmista, että PLC-LED palaa tasaisesti. Pariliitä sovittimet uudelleen tarvittaessa. Tarkista Ethernet-liitännät ja että reititin/modeemi toimii.

Miksi PLC-sovittimeni ei yhdistä uudelleen siirron jälkeen?

Varmista, että uusi pistorasia on samassa sähköpiirissä. Pidä sovitin etäällä suurista kodinkoneista (jääkaappi, ilmastointilaite), jotka voivat aiheuttaa häiriöitä. Pariliitä uudelleen tarvittaessa.

Kuinka pariliitän TP-Link AV500 -PLC-sovittimen toisen sovittimen kanssa?

Kytke molemmat sovittimet lähekkäisiin pistorasioihin. Paina ensimmäisen sovittimen Pair-painiketta 1 sekunnin ajan (virran LED vilkkuu). 2 minuutin kuluessa paina toisen sovittimen Pair-painiketta 1 sekunnin ajan. PLC-LED syttyy tasaisesti, kun pariliitos on onnistunut.

Mikä on AV500:n PLC-verkon maksimikantama?

Teoreettinen kantama voi olla jopa 300 metriä sähköverkossa, mutta todellinen suorituskyky riippuu johdotuksen laadusta ja häiriöistä. Nopeus laskee etäisyyden kasvaessa.

Voinko käyttää PLC-sovitinta jatkojohdon kanssa?

PLC-sovittimen kytkemistä jatkojohtoon ei suositella, koska se voi heikentää signaalia. Kytke se suoraan seinäpistorasiaan. Jos joudut käyttämään jatkojohtoa, kytke se sovittimen naaraspistorasiaan (läpivientipistorasia).

Kuinka tiedän, onko PLC-signaali hyvälaatuinen?

PLC-LED ilmaisee laadun: vihreä tasaisesti = hyvä, oranssi = keskitaso, punainen vilkkuva = huono. Jos se on punainen, siirrä sovitin lähempään pistorasiaan.

Kuluttaako PLC-sovitin paljon sähköä?

Ei, virrankulutus on pieni: noin 3 W valmiustilassa ja 6 W aktiivisena. Se voi olla kytkettynä jatkuvasti.

Voinko yhdistää useita PLC-sovittimia toisiinsa?

Kyllä, voit lisätä jopa 8 PLC-sovitinta samaan sähköverkkoon. Jokainen uusi sovitin on pariliitettävä verkossa jo olevan sovittimen kanssa.

Mitä teen, jos virran LED ei syty?

Tarkista, että pistorasia toimii kytkemällä toinen laite. Jos pistorasia on kunnossa, sovitin voi olla viallinen. Ota yhteyttä TP-Linkin tukeen.

KÄYTTÖOHJE AV500 TP-LINK

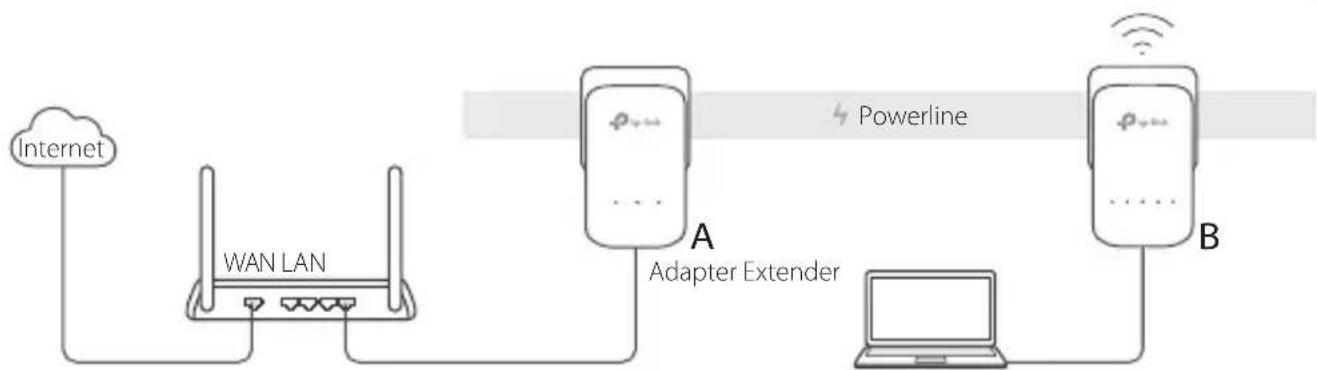

1. Kytke Powerline sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke Powerline-laitteet pistorasioihin lahelle toisiaan ja samaan piirin.
3. Muodosta laitepari Powerline-laitteiden valille.

A. Paina Powerline-sovittimen Pair-painiketta 1 sekunti. Virran merkkivalo alkaa yilkkua.

• Jos virran merkkivalo ei vilku, paina sitä uudelleen.

B. Paina 2 minuutin sisällä Powerline-laajentimen Pair-painiketta 1 sekunti. Virran merkkivalo alkaa vilkua. Se on valmis, kun Powerline LED syttyy.

1. Siirra Powerline laajennin uuteen paikkaan. Yhdistä se Wi-Fi-verkkoon tuotteen etiketistä

Suomi

loytyvallaa SSID:llja salasanalla.

• Vilkkuva tai punainen Powerline LED ilmoittaa heikosta signaalista. Siirä laajennin toiseen paikkaan.

• Nauti laitteesi käytösta!

Vinkkejä: Voit lisätä Powerline-laitteita olemassa olevaan Powerline-verkkoon muodostamalla niille laiteparin.

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat lapilaskevia, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Kopioi reitittimen Wi-Fi-asetukset laajentimeen

Jos reititin tukee WPS:ää, voit kopioida reitittimen Wi-Fi-asetukset (SSID ja salasana) automaattisesti Powerline-laajentimeen seuraavasti.

1. Kytke Powerline-laajennin lahelle reitintä. Paina reitittimen WPS-painiketta.
2. Paina 2 minuutin sisällä laajentimen Wi-Fi-painiketta 1 sekunti.

3. Kun Iaajentimen 2,4 GHz:n Wi-Fi-merkkivalo ja 5 GHz:n Wi-Fi-merkkivalo vilkkuvat nopeasti 3 sekuntia ja palavat sitten tasaisesti, kaikki on valmista!

4. 5 GHz Wi-Fi-yhteys ei ole staatavilla yhden taajuuden tuotteisiiin. Usean taajuuden tuotteissa Powerline-laajennin kopioi oletuksena sekä 2,4 GHz:n että 5 GHz:n langattoman verkon asetukset samanaikaisesti. Jos molempien kopointi ei onnistu, voi olla että reititin pystyy kloonaamaan vain yhden taajuusalueen kerrallaan. Tukea saa reitittimen käytöoppaasta.

Huomautus: Langattoman verkon asetukset voidaan myos märittä Powerline-laajentimen verkkoliittymälla tai tpPLCSovelluksella. Voit ladata sovelluksen App Storesta tai Google Playstä tai skannata QR-koodin.

Suomi

FAQ (usein kysytyt kysmykset)

K1. Miten nollaan Powerline-laajentimen?

V. Kun laajennin on paallä, pidä Reset-painiketta painettuna (käytä neulaa, jos se on reikä), kunnes kaikki LED-valot sammuvat. Kun kaikki merkkivalot syttyvät uudelleen, laite on nollattu.
K2. Miten suoritan vianmaärityksen, jos Powerline-verkossa ei ole Internet-yhteyttä?

V1. Varmista, etta kaikki sovittimet ja laajentimet ovat samassa sahköpiirissä.
V2. Varmista, etta kaikki Powerline-merkkivalot palavat. Jos eivat pala, muodostasovittimien ja laajentimien valille uudelleen laitepari.
V3. Varmista, etta kaikki laiteliitannat on kytketty oikein ja tiukasti.
V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reititttimeen.

K3. Mitä teen, jos laajennin, Jonka parinmuodostus onnistui, ei enää muodosta yhteyttä, kun se on siirretty?

V1. Varmista, etta kaikki Powerline-laitteet ovat samassa sahköpiirissä.
V2. Muodosta laitepari uudelleen toisen sovittimen tai laajentimen kanssa ja varmista, etta Powerline-merkkivalo palaa ennen sen siirtamista.
V3. Tarkista Häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat ollä liian lahellä jotain Powerline-sovitinta tai -laajenninta.

TP-Link ilmoittaa taten, etta tämlaite noudattaa direktivien 2014/53/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimukaisa ja muita asianmukaisia ehtoja. Alkuperäinen EU-sääöstenmukaisuusilmoitus on osoitteessa http://www.tp-link.com/en/ce.

Nederlandsls

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristösta.
• Alä yritä purkaa, korjata tai muuntaa laitetta.
• Alä käytä laitetta paikassa, missä ei sallita langattomia laitteita.
• Pistoke asennetaan laitteiden lahelle ja helposti saataville.
  Yhdistä jatkojohto Passthrough-laitteiden kohdalla laitteiden integroituihin sahkopistokkeisin, mutta saman tai eri tyypin laitteita ei tule normikaytossa kasata yhteen.
• Kytke Powerline-laitteet suoraanseinapistokkeisiin,ei jatkojohtoihin.

Lue yll olevat turvallusustiedot ja noudata niita kayttaaessai laitetta. Emme voi taata, etta laitteen virheellinen kaytto ei aiheuta onnettomuksia tai vauroita. Kayta tata tuotetva varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitetty tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÁMÁ TAKUU MYONTÄKAYTTAJÄLLE TIETTYJA LAILLISIA OIKEUKSIA, JA HANELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINA MÄRIN KUIN LAKI SEN SALLII, TÄM TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT

KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, etta TP-Link-merkkinen laitteistotuote, joka saapui alkuperaisessä pakkausksssa, ei sisallä materiaali-eikä valmistusvirheitä normalaissa, TP-Linkin ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siita paivamärästä, jona loppukayttajä sen alun perin hankki.
