Producttype	Powerline-adapter (CPL)
Model	AV500
Merk	TP-Link
Maximale doorvoersnelheid	500 Mbps
Netwerkinterface	1 Ethernet-poort 10/100 Mbps
Powerline-standaard	HomePlug AV
Bereik	Tot 300 meter op het elektriciteitsnet
Stroomverbruik	Ongeveer 3 W (stand-by), 6 W (actief)
Voeding	100-240 V AC, 50/60 Hz
Afmetingen	Ongeveer 72 x 62 x 42 mm
Gewicht	Ongeveer 100 g
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid tijdens gebruik	10% tot 90% (zonder condensatie)
Knoppen	Pair-knop (koppelen), Reset-knop
LED-indicatoren	Voeding, CPL, Ethernet
Beveiliging	AES-128 bits encryptie
Compatibiliteit	Elke standaard HomePlug AV CPL-adapter
Onderhoud	Reinigen met een droge, zachte doek. Gebruik geen chemicaliën.
Repareerbaarheid	Reserveonderdelen niet beschikbaar. Neem contact op met de klantenservice bij een storing.
Garantie	3 jaar (beperkt)
Inhoud van de doos	CPL-adapter, RJ45 Ethernet-kabel, snelle installatiegids

Veelgestelde vragen - AV500 TP-LINK

Hoe reset ik mijn TP-Link AV500 CPL-adapter?

Houd de Reset-knop ingedrukt (met een paperclip) gedurende ongeveer 10 seconden totdat alle LED's uitgaan en weer aangaan. De adapter keert terug naar de fabrieksinstellingen.

Wat moet ik doen als ik geen internettoegang heb via mijn CPL-netwerk?

Controleer of alle adapters op dezelfde elektrische groep zitten. Zorg ervoor dat de CPL-LED constant brandt. Koppel de adapters opnieuw indien nodig. Controleer de Ethernet-verbindingen en of uw router/modem werkt.

Waarom maakt mijn CPL-adapter geen verbinding meer nadat ik hem heb verplaatst?

Zorg ervoor dat het nieuwe stopcontact op dezelfde elektrische groep zit. Plaats de adapter uit de buurt van grote huishoudelijke apparaten (koelkast, airco) die storing kunnen veroorzaken. Koppel opnieuw indien nodig.

Hoe koppel ik een TP-Link AV500 CPL-adapter met een andere adapter?

Sluit beide adapters aan op nabijgelegen stopcontacten. Druk 1 seconde op de Pair-knop van de eerste adapter (de voedings-LED knippert). Druk binnen 2 minuten 1 seconde op de Pair-knop van de tweede adapter. De CPL-LED gaat constant branden wanneer het koppelen is geslaagd.

Wat is het maximale bereik van een CPL-netwerk met de AV500?

Het theoretische bereik kan 300 meter op het elektriciteitsnet zijn, maar de daadwerkelijke prestaties hangen af van de kwaliteit van de bedrading en storing. De snelheid neemt af met de afstand.

Kan ik de CPL-adapter gebruiken met een stekkerdoos?

Het wordt afgeraden om de CPL-adapter op een stekkerdoos aan te sluiten, omdat dit het signaal kan verslechteren. Sluit deze direct aan op een wandstopcontact. Als u een stekkerdoos moet gebruiken, sluit deze dan aan op de vrouwelijke stekker van de adapter (doorlusstopcontact).

Hoe weet ik of het CPL-signaal van goede kwaliteit is?

De CPL-LED geeft de kwaliteit aan: groen constant = goed, oranje = matig, rood knipperend = slecht. Als deze rood is, verplaats de adapter dan naar een ander stopcontact dichterbij.

Verbruikt de CPL-adapter veel stroom?

Nee, het verbruik is laag: ongeveer 3 W in stand-by en 6 W actief. Hij kan permanent aangesloten blijven.

Kan ik meerdere CPL-adapters met elkaar verbinden?

Ja, u kunt tot 8 CPL-adapters toevoegen op hetzelfde elektriciteitsnet. Elke nieuwe adapter moet worden gekoppeld met een adapter die al op het netwerk aanwezig is.

Wat moet ik doen als de voedings-LED niet brandt?

Controleer of het stopcontact werkt door een ander apparaat aan te sluiten. Als het stopcontact goed is, is de adapter mogelijk defect. Neem contact op met TP-Link ondersteuning.

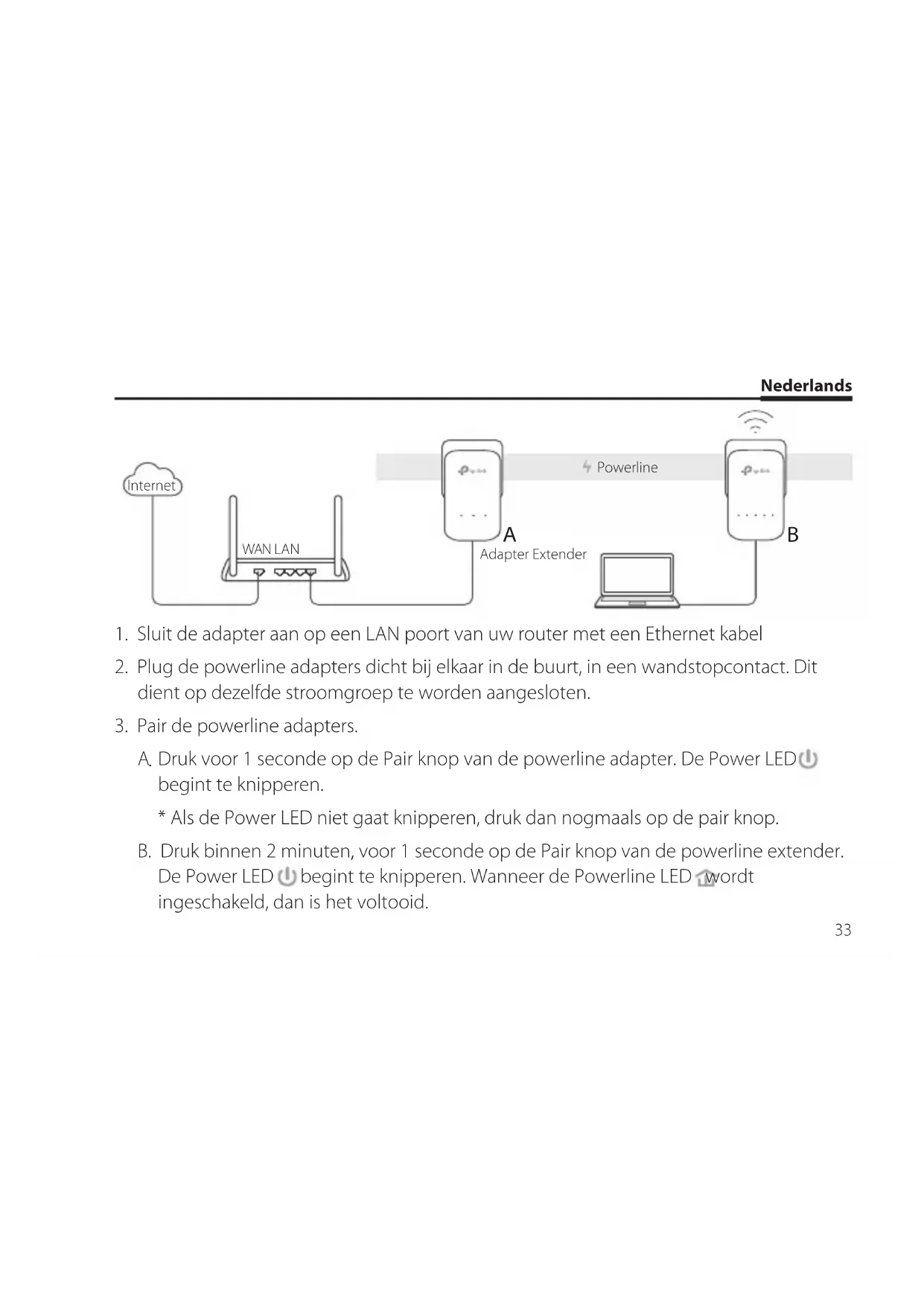

GEBRUIKSAANWIJZING AV500 TP-LINK

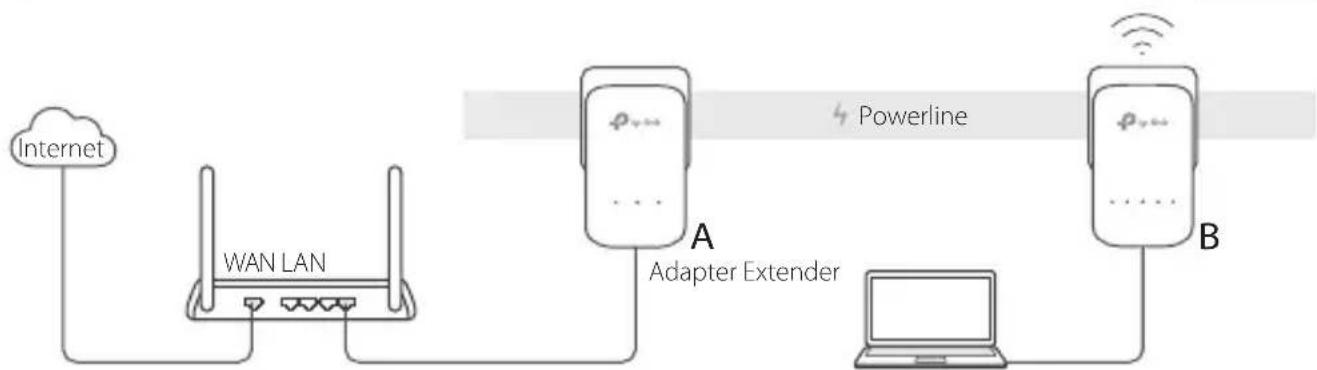

1. Sluit de adapter aan op een LAN-poort van uw router met een Ethernet-kabel.
2. Plug de powerline-adapters bij elkaar in de buurt, in een wandstopcontact. Dit dient op dezelfde stroomgroep te worden aangesloten.
3. Pair de powerline-adapters.

A. Druk gedurende 1 seconde op de Pair-knop van de powerline-adapter. De Power-LED begint te knipperen.

• Als de Power-LED niet gaat knipperen, druk dan nogmaals op de Pair-knop.

B. Druk binnen 2 minuten gedurende 1 seconde op de Pair-knop van de powerline-extender. De Power-LED begint te knipperen. Wanneer de Powerline-LED wordt ingeschakeld, is het voltooid.

1. Verplaats de powerline-extender naar een nieuwe locatie. Maak verbinding met de Wi-Fi via de SSID en het wachtwoord dat u terug kunt vinden op het productlabel.
2. Een knipperende of rode powerline-LED geeft een slechte signaalsterkte aan. Verplaats de extender naar een andere locatie.
3. Veel plezier!

Tips: U kunt meer powerline adapters aan uw bestaande powerline netwerk toevoegen door de apparaten met elkaar te paren.

Attentie

• Plaats de powerline adapters direct in een wandstopcontact en niet in een stekkerdoos.
• Voor powerline adapters met een ingebouwd stopcontact: sluit de stekkerdozen aan op het geïntegreerde stopcontact van de powerline apparaten.

Kopieer de Wi-Fi instellingen van de router naar de extender.

Als uw router WPS ondersteunt, volg dan onderstaande stappen om automatisch de Wi-Fi instellingen (SSID en wachtwoord) van de router te kopiëren naar de powerline extender.

1. Plaats de powerline extender in de buurt van uw router. Druk op de WPS knop op uw router.
2. Druk binnen 2 minuten, gedurende 1 seconde, op de Wi-Fi knop van de extender.
3. Wanneer de 2,4 GHz Wi-Fi LED en de 5 GHz Wi-Fi LED gedurende 3 seconden snel beginnen te knipperen en de LEDs blijven aan, dan bent u klaar!
4. De 5 GHz Wi-Fi is niet beschikbaar op single-band producten. Voor dual-band producten: de powerline extender kopieert tegelijkertijd de draadloze instellingen van zowel de 2,4 GHz als de 5 GHz. Wanneer het niet lukt om beide te kopiëren, dan kan het lijken dat uw router maar in staat is om 1 verbinding per keer te klonen. Raadpleeg de handleiding van uw router voor ondersteuning.

Opmerking: De draadloze instellingen kunnen ook worden geconfigureerd via de web interface van de powerline extender of via de tpPLC applicatie. U kunt de applicatie downloaden in de App Store of via Google Play of scan simpelweg de QR code.

FAQ (Veelgestelde vragen)

Q1. Hoe kan ik mijn powerline extender resetten?

A. Terwijl de extender is ingeschakeld, houdt u de reset-knop ingedrukt (gebruik een pin als het een gaatje is) totdat alle LED's uitgaan. Het resetproces is voltooid wanneer alle LED's opnieuw opstarten. Q2. Hoe los ik problemen op als er geen internetverbinding is in mijn powerline-netwerk? A1. Zorg ervoor dat alle adapters en extenders zijn aangesloten op dezelfde elektrische stroomgroep. A2. Zorg ervoor dat de Powerline-LED's aan zijn. Zo niet, pair de adapters en extenders opnieuw. A3. Zorg ervoor dat alle hardware-aansluitingen correct en stevig zijn aangesloten. A4. Controleer of u een internetverbinding heeft door de computer direct aan te sluiten op uw modem/router. Q3. Wat kan ik doen als een succesvol gepaarde extender geen verbinding maakt nadat deze is verplaatst? A1. Zorg ervoor dat alle adapters en extenders zijn aangesloten op dezelfde elektrische stroomgroep. A2. Pair nogmaals met een andere adapter of extender en controleer of de Powerline-LED aan is voordat u deze verplaatst. A3. Controleer of er mogelijke signaalstoringen aanwezig zijn, zoals vaatwassers, airco's of andere huishoudelijke apparaten die zich wellicht te dicht bij uw powerline-adapter of extender bevinden.

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eisen en andere

relevante bepalingen van de richtlijnen 2014/53/EU, 2009/125/EG en 2011/65/EU.

De oorspronkelijke EU-verklaring van overeenstemming is te vinden op http://www.tp-link.com/en/ce.

• Houd het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen.
• Probeer het apparaat niet te demonteren, repareren of aan te passen.
• Gebruik het apparaat niet waar draadloze apparaten niet zijn toegestaan.
• Het stopcontact moet zich dicht bij de apparatuur bevinden en moet gemakkelijk toegankelijk zijn.
• Sluit voor pass-through-apparaten de stekkerdozen aan op de geïntegreerde elektrische aansluitingen van de apparaten. De apparaten van hetzelfde type of een ander type mogen bij normaal gebruik niet op elkaar worden gestapeld.
• Sluit de powerline-apparaten rechtstreeks aan op het stopcontact, dus geen stekkerdoos/verlengsnoer.

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

TP-Link 3-jarige beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een periode van DRIE JAAR na de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
