TrueScan BPW4100 - Tensiomètre BRAUN - Notice d'utilisation et mode d'emploi gratuit

Marque	Braun
Modèle	TrueScan BPW4100
Type de produit	Tensiomètre électronique de poignet
Méthode de mesure	Oscillométrique
Affichage	Écran LCD
Plage de mesure de la tension systolique	60 à 280 mmHg
Plage de mesure de la tension diastolique	30 à 250 mmHg
Plage de mesure du pouls	40 à 180 battements par minute
Précision (pression)	±3 mmHg
Précision (pouls)	±5 %
Gonflage	Automatique, pression adaptée
Alimentation	2 piles LR03 (AAA)
Autonomie des piles	Environ 300 lectures
Capacité mémoire	2 × 40 lectures (2 utilisateurs)
Fonctions spéciales	Système de positionnement facile, détecteur de battements irréguliers, indicateur OMS/ESH, moyenne sur 7 jours
Circonférence de poignet compatible	13,5 à 21,5 cm
Type de protection	Type BF, IP4X
Environnement de service	Température 10 °C à 40 °C, humidité 15 à 85 % HR
Environnement de stockage	Température -20 °C à 60 °C, humidité 15 à 85 % HR
Utilisateurs	Adultes uniquement (non recommandé pour nourrissons)
Entretien	Nettoyer avec un chiffon doux légèrement humide ; ne pas mouiller le manchon
Accessoires inclus	Piles (2 × AAA), étui
Garantie	Consultez la carte de garantie fournie

FOIRE AUX QUESTIONS - TrueScan BPW4100 BRAUN

Comment placer correctement le tensiomètre au poignet ?

Placez le manchon autour du poignet nu, à 2 cm du pli du poignet, avec le boîtier tourné vers le haut. Serrez bien le manchon. Le poignet doit être au niveau du cœur pendant la mesure.

Que signifie l'indicateur de positionnement ?

L'appareil est équipé d'un système de positionnement facile qui guide votre bras vers la bonne hauteur. Lorsque le poignet est au niveau du cœur, une icône verte apparaît et quatre bips retentissent avant le début de la mesure.

Comment puis-je effacer la mémoire de l'appareil ?

Éteignez l'appareil, puis appuyez sur le bouton Mémoire/Moyenne pendant au moins 10 secondes. L'écran affiche 'suppr. no'. Appuyez à nouveau sur le bouton Mémoire/Moyenne pour choisir 'suppr. oui', puis sur le bouton Marche/Arrêt pour confirmer la suppression.

Que faire si l'écran affiche 'Err 1' ?

Le code 'Err 1' indique que le manchon n'est pas bien enroulé (trop lâche). Enroulez de nouveau le manchon autour du poignet en veillant à ce qu'il soit bien ajusté.

Puis-je utiliser l'appareil si je suis enceinte ou si j'ai un stimulateur cardiaque ?

Consultez d'abord votre médecin. Les personnes souffrant d'arythmie cardiaque, de vasoconstriction, d'artériosclérose des membres, de diabète ou portant un stimulateur cardiaque doivent demander un avis médical avant toute utilisation.

Comment changer les piles ?

Utilisez deux piles alcalines LR03 (AAA). Ouvrez le compartiment des piles à l'arrière, retirez les anciennes piles et insérez les nouvelles en respectant la polarité (+ et -). N'utilisez pas de piles rechargeables.

Pourquoi les résultats de mesure varient-ils d'une fois à l'autre ?

La tension artérielle varie naturellement au cours de la journée sous l'influence du stress, de l'activité, de l'alimentation, etc. Pour des résultats fiables, suivez les règles essentielles : mesurez à la même heure, au repos, sans avoir fumé ni bu de café/thé depuis 30 minutes, et restez immobile et silencieux pendant la mesure.

Que signifie le symbole de battement irrégulier ?

Ce symbole apparaît si l'appareil détecte une irrégularité du pouls pendant la mesure. Cela peut être dû à des mouvements, à la parole ou à un pouls irrégulier. Si le symbole s'affiche fréquemment, consultez votre médecin. Ce détecteur ne remplace pas un examen cardiaque.

Comment nettoyer et entretenir le tensiomètre ?

Nettoyez l'appareil avec un chiffon doux légèrement humide. Ne mouillez pas le manchon et ne le lavez pas en machine. Ne rangez pas l'appareil en plein soleil ou dans un endroit très humide. Retirez les piles si l'appareil doit rester inutilisé plus de trois mois.

L'appareil est-il compatible avec les téléphones portables ?

Non, l'utilisation d'un téléphone cellulaire à proximité peut affecter le fonctionnement de l'appareil. Éloignez tout appareil de communication RF lors de l'utilisation.

MODE D'EMPLOI TrueScan BPW4100 BRAUN

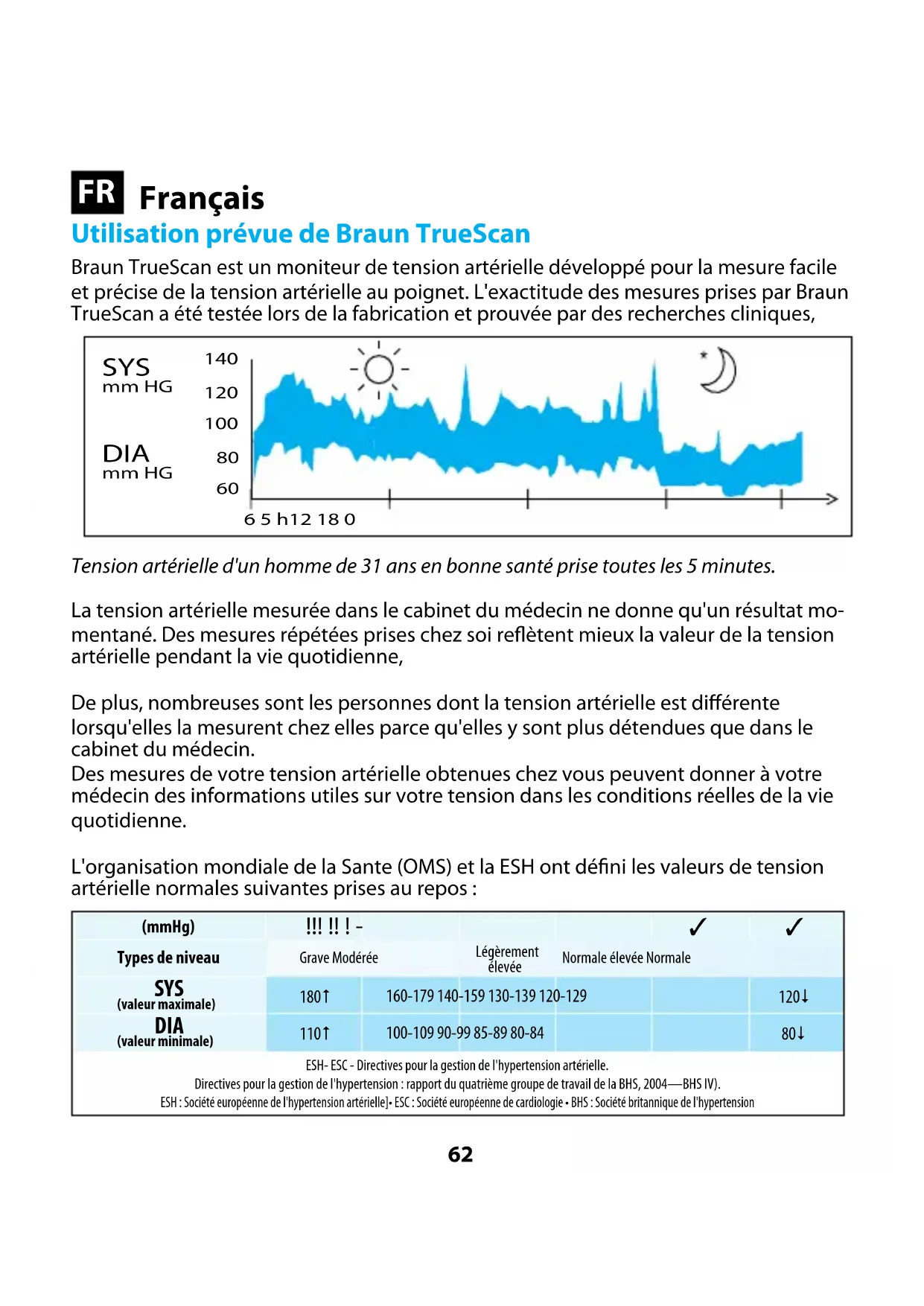

Utilisation prévue de Braun TrueScan

Braun TrueScan est un moniteur de tension artérielle développé pour la mesure facile et précise de la tension artérielle au poignet. L'exactitude des mesures prises par Braun TrueScan a été testée lors de la fabrication et prouvée par des recherches cliniques.

Tension artérielle d'un homme de 31 ans en bonne santé prise toutes les 5 minutes.

La tension artérielle mesurée dans le cabinet du médecin ne donne qu'un résultat momentané. Des mesures répétées prises chez soi reflètent mieux la valeur de la tension artérielle pendant la vie quotidienne.

De plus, nombreuses sont les personnes dont la tension artérielle est différente lorsqu'elles la mesurent chez elles parce qu'elles y sont plus détendues que dans le cabinet du médecin.

Des mesures de votre tension artérielle obtenues chez vous peuvent donner à votre médecin des informations utiles sur votre tension dans les conditions réelles de la vie quotidienne.

L'Organisation mondiale de la Santé (OMS) et la ESH ont défini les valeurs de tension artérielle normales suivantes prises au repos :

(mmHg)	!!! !!! -			√	√
Types de niveau	Grave Modérée		Légèrement élevée	Normale élevée Normale
SYS (valeur maximale)	180↑	160-179 140-159 130-139 120-129			120↓
DIA (valeur minimale)	110↑	100-109 90-99 85-89 80-84			80↓
ESH- ESC - Directives pour la gestion de l'hypertension artérielle. Directives pour la gestion de l'hypertension : rapport du quatrième groupe de travail de la BHS, 2004—BHS IV). ESH : Société européenne de l'hypertension artérielle]• ESC : Société européenne de cardiologie • BHS : Société britannique de l'hypertension

Ce que vous devez savoir sur ce moniteur de tension artérielle

Pour que les résultats soient exacts, tous les moniteurs de poignet doivent être placés au niveau du cœur. Exemple : si l'appareil est placé à 20 cm en dessous du cœur (comme illustré à gauche), par exemple en mettant le bras sur la table, le résultat que vous obtiendrez sera trop élevé d'approximativement 15 mmHg.

L'instrument Braun TrueScan est donc doté d'un système qui permet de le positionner facilement (A) : il vous aide à mettre le bras dans la position correcte au niveau du cœur et confirme qu'il est dans la bonne position avant de prendre les mesures.

Informations sur la sécurité et précautions importantes

- Pour être sûr d'obtenir des résultats exacts, lisez attentivement tout le mode d'emploi.

- Ne faites de l'instrument que l'utilisation pour lequel il a été prévu. Ne vous en servez d'aucune autre manière.

- Cet instrument est réservé à un usage domestique uniquement. Ne laissez pas les enfants jouer avec l'instrument ou les piles.

- Les personnes souffrant d'arythmie cardiaque, de vaso-constriction, d'artériosclérose des membres, de diabète et les personnes portant un simulateur cardiaque doivent consulter leur médecin avant de mesurer elles-mêmes leur tension artérielle car il peut se produire des déviations des résultats dans de tels cas.

- Si vous suivez un traitement médical ou prenez des médicaments, consultez d'abord votre médecin.

- L'utilisation de ce moniteur de tension artérielle ne saurait remplacer une consultation chez un médecin.

- N'essayez pas de démonter ou de réparer l'instrument ou ses composants.

- Ne vous servez pas de l'instrument à proximité de produits inflammables : gaz (p. ex. anesthésiant, oxygène ou hydrogène) ou liquide (p. ex. alcool).

- Cet appareil est destiné à mesurer la tension artérielle et le pouls d'adultes uniquement. Il n'est pas recommandé pour les nouveau-nés.

- Ne pas utiliser de téléphone cellulaire près de l'appareil. L'emploi d'un téléphone cellulaire peut affecter le fonctionnement de l'appareil.

- Ne pas utiliser l'appareil dans des zones à haut niveau de rayonnement pour ne pas affecter la précision des données mesurées.

- La substitution du manchon fourni par un autre peut entraîner des erreurs. Pour de plus amples informations sur les consignes de sécurité et les précautions à prendre, contactez votre centre de services local.

Description du produit

A Système de positionnement facile K Tension systolique

B Bouton d'utilisateur L Tension diastolique

C Bouton Marche/Arrêt M Indicateur OMS/ESH

D Bouton de fonction N Pouls Mémoire/Moyenne

E Compartiment des piles O Indicateur de fréquence cardiaque

F Bouton de réglage date/heure P Indicateur d'usure des piles

G Bouton d'ajustement Q Battements irréguliers

H Manchon R Heure

I Bande Velcro S Mois et jour

J Icône d'utilisateur

• Utilisez 2 piles alcalines de type LR 03 (AAA) (p. ex. Energizer) telles que celles fournies avec cet instrument.
• Avertissement : n'utilisez pas de piles rechargeables.
• Retirez le couvercle du compartiment des piles et insérez deux piles en veillant à les mettre dans le bon sens (aidez-vous des symboles que vous voyez dans le compartiment (E)).
• Les piles neuves (p. ex. Energizer) permettront environ 300 lectures.
• Mettez les piles usées de côté. Ne les jetez pas avec les ordures ménagères mais déposez-les à un site de collecte approprié ou chez votre représentant.

Règles essentielles pour obtenir des résultats exacts

La manipulation correcte de l'instrument est essentielle pour obtenir des mesures exactes !

• Prenez toujours votre tension à la même heure, de préférence le matin, et dans les mêmes conditions.
• Ne la prenez pas moins de 30 mn après avoir fumé ou pris du café ou du thé.
• Retirez montre et bijoux avant de placer l'instrument à votre

• Pendant le déroulement de la lecture, restez assis, détendez-vous, ne bougez ni la main ni les doigts du côté où vous avez placé l'instrument, restez immobile et ne parlez-pas.
• Veillez à ce que l'appareil reste à la hauteur du cœur pendant la lecture.
• Attendez environ 3 minutes avant de faire une nouvelle lecture.

Effectuer une lecture

Pour une lecture fiable de la tension artérielle, suivez les instructions ci-dessous : Placez le manchon autour de votre poignet droit pour effectuer la lecture. Vous pouvez aussi le placer autour de votre poignet gauche.

1. Placez le boîtier du moniteur sur la partie étroite de votre avant-bras nu, le moniteur étant tourné vers le haut. Veillez à ce qu'il reste à 2 cm du pli de votre poignet.
2. Fixez le manchon autour de votre poignet. Assurez-vous qu'il est serré.
3. Appuyez sur le bouton rouge Marche/Arrêt (C).

1. Mettez la main sur laquelle vous avez placé l'instrument sur le bras opposé (voir l'illustration). Déplacez cette main lentement le long de votre bras. Surveillez le système de positionnement (A) et déplacez votre main vers le haut ou le bas en suivant la direction de la flèche.

1. Lorsque votre poignet atteint la position correcte, l'icône verte représentant un bras s'affiche sur l'instrument avec un contour noir et celui-ci émet quatre bips. Juste après les quatre bips, le manchon se gonfle automatiquement et l'instrument commence à prendre la tension de l'utilisateur. Une fois la lecture terminée, les mesures s'affichent sur l'écran LCD. EN HAUT : VALEUR SYSTOLIQUE AU MILIEU : VALEUR DIASTOLIQUE EN BAS : POULS

Si la position de l'instrument est incorrecte, la lecture ne peut pas se faire et il n'y a donc aucun danger d'obtenir des résultats faux ou inexacts.

L'instrument émet des bips rapides si le système de positionnement est incorrect. Vous devez alors déplacer votre bras vers le haut ou le bas dans le sens de la flèche affichée sur l'écran LCD.

Si votre poignet est dans la bonne position par rapport à votre cœur, l'écran LCD s'affiche et la lecture commence.

Bras utilisé pour la lecture : si votre poignet est plus bas que votre cœur, l'écran LCD s'affiche comme illustré et émet quatre bips.

Si votre poignet est plus haut que votre cœur, l'écran LCD s'affiche comme illustré et émet quatre bips.

Si le système de positionnement est désactivé, aucune indication ne vous est donnée avant le commencement de la lecture.

Veuillez noter :

- En cas d'erreur du système ou de mauvais maniement, l'écran affiche un code d'erreur au lieu de vous donner des résultats erronés (pour des détails, voir la section «Que faire si...»).

Éteindre l'instrument

Appuyez sur le bouton Marche/Arrêt pour éteindre l'instrument. Si vous ne le faites pas, l'appareil s'éteint automatiquement au bout de 2 minutes.

Mode Mémoire

Votre moniteur peut conserver en mémoire 80 (2 x 40) résultats. Les résultats sont automatiquement mis en mémoire après chaque lecture. La mémoire n'est pas volatile. Cela veut dire que le changement des piles n'entraîne pas la perte des résultats consignés dans la mémoire. Lorsque la mémoire atteint le point de saturation, les valeurs les plus anciennes sont remplacées.

Passer la mémoire en revue

• Assurez-vous que l'instrument est éteint. - Appuyez sur le bouton de fonction Mémoire/Moyenne. L'écran LCD affiche d'abord la moyenne de la tension des 7 derniers jours. - Appuyez de nouveau sur le bouton de fonction Mémoire, Moyenne et les résultats de la dernière lecture s'affichent. - Appuyez encore et les résultats suivants s'affichent.

Fonction Moyenne : Moyenne de 7 jours

• Appuyez une fois sur le bouton de fonction Mémoire/Moyenne et les résultats "Moyenne de 7 jours" s'affichent. • Vérifiez que la DATE et l'HEURE sont corrects lorsque vous prenez votre tension pour obtenir la moyenne de 7 jours correcte.
• S'il n'y a pas de données en mémoire pour les 7 derniers jours, l'écran LCD affiche "".

Supprimer les données en mémoire

• Assurez-vous que l'instrument est éteint. - Appuyez sur le bouton de fonction Mémoire/Moyenne pendant 10 secondes au moins. • L'écran affiche "suppr. no" ("del no") comme illustré. - Appuyez de nouveau sur le bouton de fonction Mémoire/Moyenne. L'écran affiche "suppr. oui" ("del yes") comme illustré. - Si vous êtes certain de vouloir supprimer toutes les données de l'utilisateur correspondant, appuyez sur le bouton d'allumage : toutes les données de l'utilisateur sont supprimées et l'instrument s'éteint.

Remarque : si vous avez sélectionné "suppr. oui" ("delete yes") mais n'appuyez sur aucun bouton pendant 2 mn, l'instrument s'éteint automatiquement mais les données de tension de l'utilisateur correspondant ne sont pas supprimées. L'opération de suppression doit être confirmée par l'utilisateur.

Sélectionner un mode

Sélectionner utilisateur 1/utilisateur 2

• Assurez-vous que l'instrument est éteint. - Appuyez sur le bouton "utilisateur" et le mode d'utilisateur courant clignote sur l'écran. - Appuyez de nouveau sur le bouton "utilisateur" pour passer au mode d'un autre utilisateur. - Après avoir réglé l'instrument sur le mode d'utilisateur correct, appuyez sur le bouton d'allumage pour enregistrer ce mode et quitter ce réglage. - Si vous avez sélectionné le mode d'utilisateur correct mais n'appuyez sur aucun bouton pendant 2 minutes, l'instrument s'éteint et enregistre automatiquement le mode d'utilisateur que vous avez sélectionné.

Régler la date et l'heure

• Éteignez d'abord l'instrument. Appuyez sur le bouton "réglage" et le mois s'affiche en clignotant.
• Appuyez sur le bouton "ajustement" pour changer le mois. (Vous pouvez seulement l'augmenter.)
• Lorsque le mois est correct, appuyez de nouveau sur le bouton "réglage".
• Ensuite, la date s'affiche en clignotant.
• Suivez les mêmes étapes pour changer les réglages de date, heure et minute.
• Après avoir réglé la date et l'heure, vous pouvez appuyer sur le bouton d'allumage pour éteindre le produit ou, si vous n'appuyez sur aucun bouton pendant 2 minutes, l'instrument s'éteint en enregistrant automatiquement le mode d'utilisateur que vous avez sélectionné.

Activer et désactiver le système de positionnement

Si vous souhaitez désactiver le système de positionnement, faites comme suit :

• Éteignez d'abord l'instrument. - Appuyez sur le bouton "utilisateur" et maintenez-le enfoncé pendant 5 secondes. - Si le "système de positionnement" est réglé sur Marche (ON), l'écran LCD affiche "Marche" ("ON"). Si le "système de positionnement" est réglé sur "Arrêt", l'écran LCD affiche "arrêt" ("off"). - Appuyez de nouveau sur le bouton "utilisateur", l'état du 'système de positionnement' est modifié. - Lorsque vous avez réglé le "système de positionnement" comme voulu, vous pouvez appuyer sur le bouton "allumage" pour éteindre l'instrument et l'état du "système de positionnement" est enregistré.

L'indicateur OMS/ESH d'évaluation des données de tension artérielle

Cet instrument est muni d'un Indicateur de niveau de tension artérielle (M) conçu selon les recommandations établies par l'OMS et la ESH (Société européenne de l'hypertension artérielle) en 2007. Pour chaque mesure affichée à l'écran, le curseur indique le niveau de tension artérielle avec sa couleur correspondante, allant du vert au rouge). Vous pouvez utiliser cette classification tous les jours pour comprendre votre tension artérielle. Si la classification vous inquiète, consultez votre médecin.

Détecteur de battements de cœur irréguliers.

L'affichage de ce symbole peut indiquer qu'une certaine irrégularité du pouls a été détectée pendant la lecture. Parler ou bouger pendant la mesure de la tension peut provoquer l'apparition de cette icône, ainsi que des secousses ou un pouls irrégulier. En général, ce n'est pas un signe inquiétant ; cependant, si ce symbole s'affiche souvent, nous vous recommandons de consulter un médecin. Ce détecteur ne remplace pas un examen cardiaque, il est seulement là pour aider à la détection précoce des irrégularités du pouls.

Étalonnage

Cet instrument a été étalonné lors de sa fabrication. S'il est utilisé conformément au mode d'emploi, il ne sera jamais nécessaire de l'étalonner de nouveau. Si, à tout moment, vous avez des doutes sur l'exactitude des mesures, ou pensez que l'instrument a besoin de maintenance ou d'une réparation, contactez un Centre de service clients Kaz agréé.

La date de fabrication figure dans le numéro LOT qui se trouve à l'arrière du produit. Les trois chiffres qui suivent le mot LOT représentent le jour de l'année de fabrication. Les deux derniers chiffres sont l'année de fabrication. Par exemple : LOT 25010KYD – cet instrument a été fabriqué le 250ème jour de l'année 2010.

Rangement et nettoyage

Gardez l'instrument dans son étui lorsque vous ne l'utilisez pas. Nettoyez-le avec un chiffon doux et légèrement humide. Ne mouillez pas le manchon et n'essayez pas de le nettoyer à l'eau. Le manchon ne doit être ni lavé ni nettoyé à sec. Ne rangez pas l'appareil dans un endroit exposé au soleil ou à une forte humidité. Enlevez les piles si vous n'allez pas utiliser l'instrument pendant trois mois ou plus. Remplacez toujours toutes les piles simultanément. Si vous devez désinfecter l'appareil, faites-le aux rayons ultraviolets.

Caractéristiques

Modèle : BPW4100

Principe de fonctionnement : Méthode oscillométrique

Affichage : Écran à cristaux liquides

Plage de mesures : de 0 à 280 mmHg (tension du manchon)

Mesure de la

tension artérielle : Tension systolique : de 60 à 280 mmHg

Tension diastolique : de 30 à 250 mmHg

Pouls : de 40 à 180 par minute

Précision en laboratoire : Pression du manchon : ± 3 mmHg

Pouls : ± 5 %

Gonflage : Automatique, pression adaptée à la pression artérielle

Alimentation en électricité : 2 piles de type LR03 (AAA)

Protection contre les chocs électriques : Dispositif d'alimentation en électricité interne de type BF

électriques : Dispositif d'alimentation en électricité interne

Humidité 15 ~ 85 % RH (sans condensation)

Pression atmosphérique 105 kPa ~ 80 kPa

Transport et environnement de rangement : Température -20 °C / +60 °C

Humidité 15 ~ 85 % RH (sans condensation)

Transport et environnement : température de -20 °C à +60 °C.

de rangement Humidité 15 ~ 85%RH (Sans condensation)

Pression atmosphérique : 105 kPa à 80 kPa

Manchon : Convient aux poignets dont la circonférence est de

13,5 à 21,5 cm

Accessoires : piles (2 × AAA)

Si l'instrument est utilisé dans des conditions de température et d'humidité autres que celles spécifiées, son exactitude technique ne peut pas être garantie.

Que faire si...

Problème Raison Solution
L'icône de piles clignote • Les piles sont épuisées.• Vous pouvez afficher les mesures gardées en mémoire, mais pas faire de nouvelles lectures.	Insérez de nouvelles piles.
Err 1 Le manchon n'est pas	bien enroulé sur le poignet (trop lâche).	Enroulez de nouveau le manchon autour du poignet.
Err 2 • Vous avez déplacé votre bras pendant la lecture du gonflage.• La pression systolique est supérieure à 280mmHg	Vous ne devez ni bouger le bras ni parler quand la lecture est en cours.
Ecran vide Aucune information n'est affichée sur l'écran	Vérifiez que les piles sont installées dans le bon sens.
Les résultats semblent trop élèves ou trop faibles.	La tension artérielle varie tout au long de la journée. De nombreux facteurs influencent les résultats, tels que le stress ou le moment de la journée, mais aussi si vous parlez, toussez, riez, bougez, etc.	Lisez les sections "Règles essentielles pour obtenir des résultats exacts" et "Effectuer une lecture"
Avant de faire la lecture, le système de positionnement (A) ne fonctionne pas sur l'écran.	Le système de positionnement (A) est désactivé	Consultez la section «Sélectionner un mode» pour activer le système de positionnement (A).

Équipement de type BF

Les appareils de communication RF portatifs et mobiles peuvent affecter l'ÉQUIPEMENT ÉLECTRIQUE MÉDICAL.

FABRICANT

Limites de température

IP4X : Code de protection international

RoHS

Ne mettez pas ce produit aux ordures ménagères à la fin de sa vie utile. Vous pouvez le déposer chez votre fournisseur local ou à un des points de collecte appropriés disponibles dans votre pays. SYMBOLE DE MARQUAGE DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES CONFORMÉMENT À LA DIRECTIVE 2002/96/EC.

Peut être modifiée sans préavis.

SIGNE ATTENTION. CONSULTER LES DOCUMENTS QUI L'ACCOMPAGNENT

Ce produit est conforme aux dispositions de la directive EC 93/42/EEC (directive portant sur les appareils médicaux).

L'ÉQUIPEMENT ÉLECTRIQUE MÉDICAL exige des précautions spéciales portant sur la compatibilité électromagnétique (EMC). Pour une description détaillée des exigences EMC, contactez un Centre de service local agréé (voir la carte de garantie).

Garantie

Reportez-vous à la déclaration de garantie qui se trouve à l'intérieur du livret rédigé par le Centre de service clients de Kaz.
