BRUKSANVISNING TrueScan BPW4100 BRAUN

E Batterirum O Indikator for hjerterytme

F Indstillingsknap for tid og dato P Indikator for lavt batteri

G Tilpasningsknap Q Irregulær hjerterytme

H Manchet: R Tid

I Velcrorem S Måned og dag

J Brugersymbol

Hvordan indstilles dato og klokkeslet

Irregulær hjerterytmedetektor

Opbevaring og rengøring

Anvendelsesprincip: Oscillometrisk metode:

Display: Flydende krystal display

Transport og Temperatur -20C / +60C

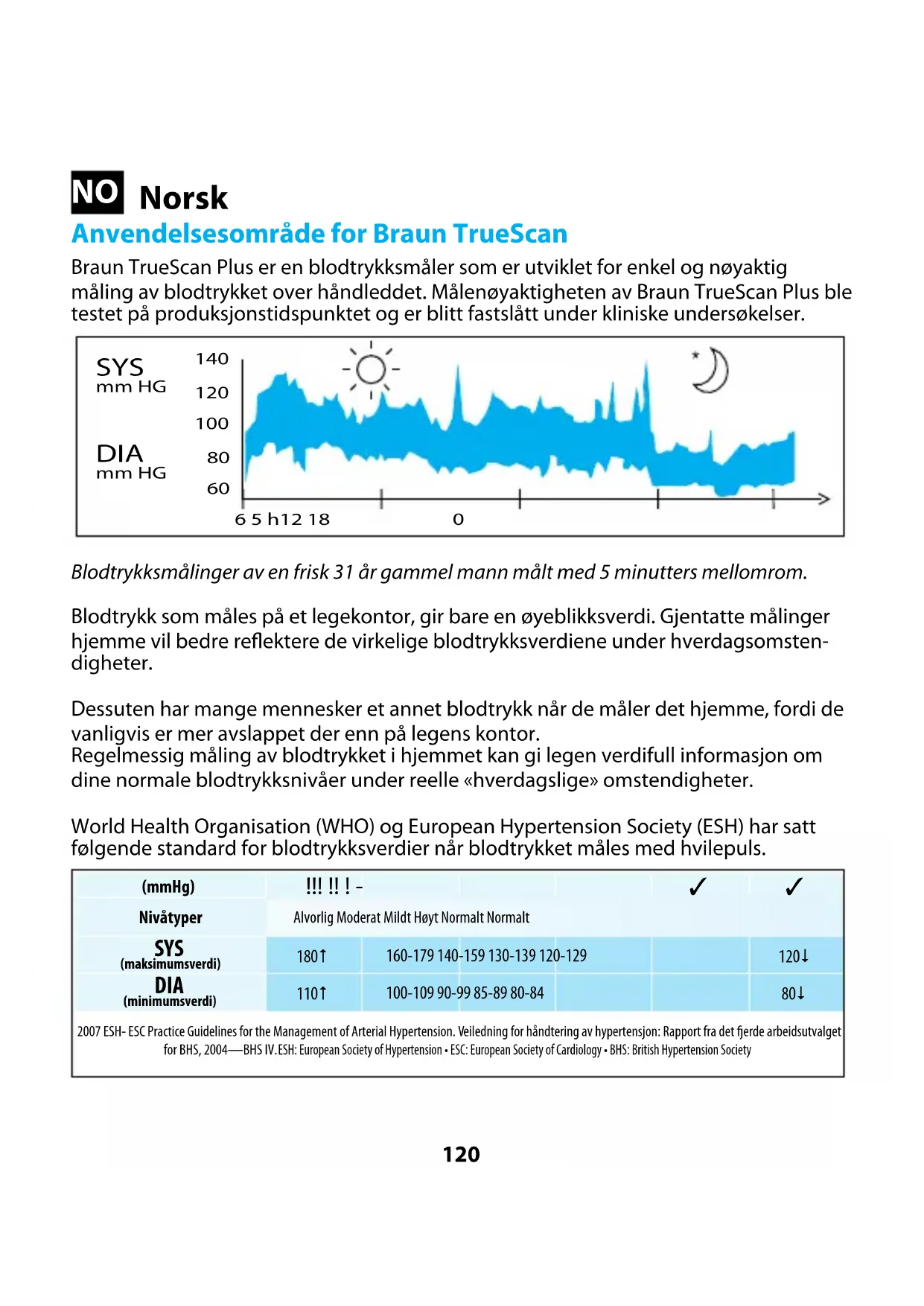

Anvendelsesområde for Braun TrueScan

Braun TrueScan Plus er en blodtrykksmåler som er utviklet for enkel og nøyaktig måling av blodtrykket over håndleddet. Målenøyaktigheten av Braun TrueScan Plus ble testet på produksjonstidspunktet og er blitt fastslått under kliniske undersøkelser.

Blodtrykksmålinger av en frisk 31 år gammel mann målt med 5 minutters mellomrom.

Blodtrykk som måles på et legekontor, gir bare en øyeblikksverdi. Gjentatte målinger hjemme vil bedre reflektere de virkelige blodtrykksverdiene under hverdagsomsten-digheter.

Dessuten har mange mennesker et annet blodtrykk när de måler det hjemme, fordi de vanligvis er mer avslappet der enn på legens kontor.

Regelmessig måling av blodtrykket i hjemmet kan gi legen verdifull informasjon om dine normale blodtrykksnivåer under reelle «hverdagslige» omstendigheter.

World Health Organisation (WHO) og European Hypertension Society (ESH) har satt følgende standard for blodtrykksverdier når blodtrykket måles med hvilepuls.

(mmHg)	!!! !!! -			✓	✓
Nivåtyper	Alvorlig Moderat Mildt Høyt Normalt Normalt
SYS(maksimumsverdi)	180↑	160-179 140-159 130-139 120-129			120↓
DIA(minimumsverdi)	110↑	100-109 90-99 85-89 80-84			80↓
2007 ESH- ESC Practice Guidelines for the Management of Arterial Hypertension. Veiledning for håndtering av hypertensjon: Rapport fra det fjerde arbeidsutvalget for BHS, 2004—BHS IV.ESH: European Society of Hypertension • ESC: European Society of Cardiology • BHS: British Hypertension Society

20 cm

For at blodtrykksmålingene skal bli nøyaktige med en håndleddsmåler, må håndleddet holdes i høyde med hjertet. Eksempel: Hvis måleren holdes 20 cm under hjertenivå, som vist til venstre (f.eks. ved å legge armen på et bord), vil de verdiene du får være ca. 15 mmHg for høye.

Braun TrueScan har derfor et enkelt posisjoneringssystem (A): Det veileder deg til å holde den armen som måleren sitter på i riktig stilling på hjertenivå, og bekrefter at armen er i riktig stilling før målingen utføres.

Sikkerhetsinformasjon og viktige forholdsregler

• Les hele bruksanvisningen for å sikre nøyaktige måleresultater.

• Enheten må kun brukes som tilsiktet. Den må ikke brukes til noe annet formål.

• Dette produktet er kun ment for bruk i husholdninger. Hold produktet og batteriene borte fra barn.

• Mennesker som lider av arytmi (forstyrrelse i hjerterytmen), innsnevrede blodkar, arteriosklerose i ekstremitetene, diabetes, eller som bruker pacemaker, bør rådspørre sin lege før de måler blodtrykket selv, siden det i slike tilfeller kan oppstå avvik i blodtrykksverdiene.
• Hvis du er under legebehandling eller tar medikamenter, konsulter med din lege først.
• Bruken av denne blodtrykksmåleren er ikke ment å skulle erstatte dine legeundersøkelser.
• Du må ikke ta enheten fra hverandre eller prøve å reparere den eller dens bestand- deler
• Du må ikke bruke utstyret i nærheten av eksplosjonsfarlig gass (så som anestesigass, oksygen, eller hydrogen), eller nær eksplosjonsfarlig væske (så som alkohol).
• Apparatet er ment brukt for måling av blodtrykk og pulsfrekvens i voksne, ikke anbefalt for nyfødte babyer.
• Mobiltelefonen må ikke brukes i nærheten av apparatet. Det kan føre til driftsfeil.
• Må ikke brukes i områder med høy stråling for at målingsdataene skal bli korrekte.
• Hvis det brukes en annen mansjett enn den som ble levert med apparatet, kan det føre til feil måleresultat. For ytterligere opplysninger om sikkerhet og forholdsregler, kontakt ditt lokale servicesenter.

Produktbeskrivelse

A Enkelt posisjoneringssystem K Systolisk trykk

B Brukerknapp L Diastolisk trykk

F Knapp for innstilling av dato og klokkeslett P Lavt batteri-indikator

G Justeringsknapp Q Uregelmessig puls

H Mansjett R Klokkeslett

I Borrelåsrem S Måned og dag

J Brukerikon

Innsetting av batterier

• Bruk alkaliske batterier, 2 stk. type LR 03 (AAA) (f.eks. Energizer) som levert med dette produktet.
• Advarsel: Ikke bruk oppladbare batterier.
• Ta av lokket på batterirommet og sett i de to batteriene med riktig polaritet (se symbolene i batterirommet (E)).
• Nye batterier (Energizer) vil qi ca. 300 målinger.
• Kast kun tomme batterier. Disse bør ikke kastes i husholdningsavfallet, men leveres inn ved et godkjent innsamlingssted eller hos din forhandler.

Hovedregler for nøyaktige blodtrykksmålinger

Korrekt håndtering er nøkkelen for å få nøyaktige måleresultater!

• Du bør alltid måle under de samme omstendighetene og til samme tid, best om morgenen.
• Du bør vente i minst 30 minutter etter at du har røykt, eller drukket kaffe eller te.
• Ta av armbåndsur og smykker før du fester apparatet på den armen du skal måle på.
• Mens målingen pågår, bør du sitte ned, slappe av, sitte stille, spesielt hånden og fingrene på den armen som det måles på, ikke beveg deg eller snakk.
• Hold apparatet på hjertenivå under målingen.
• Vent i ca. 3 minutter før du gjentar en måling.

For å få en pålitelig måling av blodtrykket, vennligst følg instruksjonene nedenfor. Fest mansjetten på høyre håndledd när du utfører en måling. Apparatet kan også brukes på venstre håndledd.

2.0 cm

1. Plasser måleren på innsiden av din nakne underarm med monitoren opp. Hold den nødvendige avstanden på 2 cm til håndflaten.

1. Fest mansjetten på håndleddet. Sjekk at mansjetten sitter stramt.

2. Trykk den røde på-/av-knappen (C).

1. Legg hånden med måleapparatet over den andre overarmen som vist. Beveg hånden langsomt oppover langs overarmen. Hold øye med posisjoneringssystemet (A) og beveg hånden oppover eller nedover etter hvilken retning pilen peker.

1. Hvis håndleddet er i riktig posisjon, vil det grønne armikonet på apparatet vises med en sort kontur og apparatet vil lage signalet "BIP BIP BIP BIP". Rett etter de fire bippesignalene, vil mansjetten automatisk blåses opp og begynne å måle brukere ns blodtrykk. Når målingen er ferdig, vil blodtrykksverdiene vises på LCD-displayet.

TOPP: SYSTOLISK VERDI

I MIDTEN: DIASTOLISK VERDI

NEDERST: PULS

Hvis måleposisjonen er feil, kan ikke målingen starte, så det er ikke mulig å få en feil eller unøyaktig måling.

Apparatet vil sende ut hurtige bippe-lyder hvis posisjonerings- systemet er feil. Du må bevege armen oppover eller nedover i henhold til pilens indikasjoner på LCD-skjermen.

Hvis håndleddets posisjon er på korrekt nivå med hjertet, vil LCD-skjermen komme opp og målingen vil starte.

BEEP BEEP BEEP BEEP BEEP A BEEP LAVY MEE X

Målearm: Hvis håndleddets posisjon er lavere enn hjertet, vil LCD-skjermen vises som angitt og vil utstøte signalene "BIPP BIPP BIPP BIPP".

Hvis håndleddets posisjon er høyere enn hjertet, vil LCD-skjermen vises som angitt og vil utstøte signalene "BIPP BIPP BIPP BIPP".

Hvis posisjoneringssystemet er deaktivert, vil du ikke ha noen indikasjoner før målingen begynner.

Err

Vennligst merk:

- Hvis det oppstår system- eller håndteringsfeil, vil displayet vise en feilkodeistedenfor å gi deg unøyaktige resultater (for detaljer, se avsnittet«Hva gjør jeg hvis...»).

Trykk (on/off) på-/av-knappen for å slå produktet av, ellers vil produktet slå seg av automatisk etter 2 minutter.

Minnemodus

Blodtrykksmåleren kan lagre avlesningen av 80 (2 x 40) målinger. Lagringen skjer automatisk etter hver fullført måling. Minnet er ikke flyktig. Det betyr at du ikke vil miste lagrede data när du skifter batteriene. Når minnet er fullt, vil de eldste dataene overskrives.

158 93 92 0:24 2:33 = 0 + Δ * 128 80 76 0:24 2:33 = 0 + Δ *

Hvordan man får opp minnet

• Påse at produktet er i slått av.
• Trykk (Memory/Average) Minne/Gjennomsnitt-funksjonsknappen. LCDen vil først vise gjennomsnittet av de siste 7 dagenes blodtrykk.
• Trykk (Memory/Average) Minne/Gjennomsnitts-funksjonsknappen igjen og den siste avlesningen vil vises.
• Trykk den igjen, og neste avlesning vil vises.

Gjennomsnittsfunksjon: 7 dagers gjennomsnitt

• Trykk Memory/Average (Minne/Gjennomsnitts-funksjonsknappen én gang, og ("7 Day Average") 7 dagers gjennomsnittsresultatet vil vises på LCD-displayet.
• Påse at (DATE / TIME) DATO / KLOKKESLETT er korrekt när målingen utføres, slik at du får korrekt (7 Day Average) 7 dagers gjennomsnittsresultat.
• Hvis det ikke er lagret noen data i minnet de siste 7 dager, vil " " vises på LCD-skjermen.

min dEL no min dEL YES

• Påse at produktet er slått av.
• Trykk (Memory/Average) Minne/Gjennomsnitts-funksjonsknappen i minst 10 sekunder.
• LCD-skjermen vil vise ("del no") "slette nei" som vist.
• Trykk (Memory/Average) Minne/Gjennomsnitts-funksjonsknappen igjen. LCD-skjermen vil vise ("del yes") "slette ja" som vist.
• Hvis du er sikker på at alle dataene for den aktuelle brukeren kan slettes, trykk ("power") "strøm"-knappen og alle dataene for denne brukeren vil slettes og apparatet vil slå seg av.

Merk: Hvis du har valgt ("delete yes") "slette ja", men ikke trykker en knapp i 2 minutter, vil produktet slå seg av automatisk, men den valgte brukerens blodtrykksdata vil ikke bli slettet. Sletteoperasjonen må bekreftes av brukeren.

Velg modus

Hvordan velges bruker1/bruker2

• Påse at produktet er slått av.
• Trykk ("user") "bruker"-knappen og gjeldende brukermodus vil blinke på LCD-displayet.
• Trykk ("user") "bruker"-knappen igjen og den vil skifte til en annen brukermodus.
• Når du har valgt korrekt brukermodus, trykk ("power") "strøm"-knappen for å lagre brukermodusen og gå ut av innstillingen.
• Hvis du har valgt korrekt brukermodus og ikke trykker på en knapp i 2 minutter, vil produktet slå seg av og lagre den brukermodusen du har valgt automatisk.

Hvordan man stiller dato og klokkeslett

• Først slår du av produktet. Trykk ("set") innstillingsknappen og "måned" vil blinke.
• Trykk ("adjust") juster-knappen for å endre måned. (Tallet kan bare økes.)
• Når korrekt måned vises, trykk ("set") innstillingsknappen igjen.
  • Så vil ("date") dato blinke.
• Følg samme fremgangsmåte for å justere ("dato", "hour", "minutt") dato, time, minutt.
• Når du er ferdig med dato/time-innstillingene, kan du trykke på ("power") strømknappen for å slå produktet av, eller hvis du ikke trykker en knapp i 2 minutter, vil produktet slå seg av og lagre de valgte innstillingene automatisk.

Hvordan posisjoneringssystemet slås PÅ/AV

Skulle du ønske å deaktivere posisjoneringssystemet, gjør følgende:

• Først slår du av produktet.
- Trykk på ("user") brukerknappen og hold den i 5 sekunder.
- Hvis ("position system") posisjoneringssystemet er ("ON") PÅ, vil LCD-skjermen vise ("on") "på" Hvis ("position system") posisjoneringssystemet er ("OFF") AV, vil LCD-skjermen vise ("off") "av"

on *off

RED > GREN >

• Trykk ("user") brukerknappen igjen og ("position system") posisjoneringssystemet vil endres.
• Når ("position system") er satt slik du ønsker, kan du trykke ("power") strømknappen for å slå av produktet og ("position system") posisjoneringssystemets status vil lagres.

WHO/ESH-indikator for evaluering av blodtrykksdata

Dette apparatet har en ("Blood Pressure Level Indicator (M)") indikator for blodtrykksnivå i henhold til WHO og European Hypertension Society Guidelines (ESH) i 2007. For hver måling som vises på skjermen, vil markøren indikere blodtrykksnivået med korresponderende fargekode fra grønn til rød. Du kan bruke denne klassifiseringen daglig for hjelpe deg til å forstå ditt blodtrykksnivå. Hvis du er bekymret for ditt klassifiseringsnivå, bør du rådføre deg med din lege.

Uregelmessig pulsdetektor

Hvis dette symbolet vises indikerer det at uregelmessig puls ble oppdaget under målingen. Snakking, bevegelse, skjelving, eller en uregelmessig puls under målingen, kan føre til at dette ikonet vises. Vanligvis er ikke dette noe å bekymre seg over, men hvis symbolet vises ofte, anbefaler vi at du innhenter legens råd. Apparatet kan ikke erstatte en hjerteundersøkelse, men tjener til å oppdage uregelmessig puls på et tidlig stadium.

Kalibrering

Dette produktet ble kalibrert på produksjonstidspunktet. Hvis det brukes i henhold til Bruksanvisningen, er det ikke nødvendig med periodiske kalibreringer. Hvis du på noe tidspunkt skulle ha spørsmål angående målingenes nøyaktighet, eller vedlikehold og reparasjon, vennligst kontakt et autorisert Kaz kundeservicesenter.

Produksjonsdato er angitt med LOT-nummeret på baksiden av produktet. De tre sifrene etter LOT representerer produksjons-datoen. De to siste sifrene er produksjonsåret. Et eksempel: LOT 25010KYD – dette produktet ble produsert den 250. dagen i året 2010.

Lagring og rengjøring

Oppbevar enheten i oppbevaringsboksen når den ikke er i bruk. Rengjør produktet med en myk, litt fuktig klut. Ikke la mansjetten bli våt, og ikke prøv å vaske den med vann. Ikke vask eller kjemisk rens mansjetten. Produktet må ikke oppbevares i direkte sollys eller høy luftfuktighet. Ta ut batteriene hvis enheten ikke skal brukes i 3 måneder eller lengre. Skift alltid ut alle batteriene samtidig. Om nødvendig, bruk ultrafiolett lys for desinfeksjon.

Spesifikasjoner

Modell: BPW4100

Driftsprinsipp: Oscillometrisk metode

Display: Liquid Crystal Display

Måleområde: 0-280mmHg (mansjettrykk)

Blodtrykks

-måling: Systolisk trykk: 60 - 280 mmHg

Diastolisk trykk: 30 - 250 mmHg

Pulsfrekvens: 40-180/min.

Laboratoriepresisjon: Mansjettrykk: ±3 mmHg

Pulsfrekvens: ±5%

Oppblåsing: Automatikk, mykt tilpasset blodtrykket

Strømforsyning: 2 batterier, type LR03 (AAA)

Vern mot støt: Intern strømforsyningsenhet type BF

Driftsforhold: Temperatur +10 C / +40 C

Luftfuktighet 15 \~ 85% RH (ikke-kondenserende)

Atmosfærisk trykk 105 kPa \~ 80 kPa

Transport og Temperatur -20C / +60C

Lagringsmiljø Luftfuktighet 15 \~ 85% RH (ikke-kondenserende)

Atmosfærisk trykk 105 kPa \~ 80 kPa

Hvis apparatet ikke brukes innenfor de spesifiserte temperatur- og luftfuktighetsområdene, kan ikke dets tekniske nøyaktighet garanteres.

Hva gjør jeg hvis...

Problem Årsak Løsning
Batteriikonet blinker • Batteriene er tomme.	• Minneutlesninger kan kalles opp, men målinger er ikke mulig.	Sett inn nye batterier.
Feil 1 Mansjetten er ikke	viklet stramt nok rundt håndleddet (for løs).	Fest mansjetten strammere rundt håndleddet.
Feil 2 • Armen beveget seg under oppblåsingsmåling. • Systoliske trykket er over 280mmHg	• Systoliske trykket er over 280mmHg	Du må ikke bevege armen eller snakke når måling pågår.
Ikke noe display Ingen informasjon på display-skjermen.	Sjekk batteriene er installert riktig, sjekk polaritet
Målingene virker for høye eller for lave	Blodtrykket varierer hele tiden i løpet av dagen. Mange faktorer, så som stress, tid på dagen, snakking, hosting, latter, bevegelser, osv. mens det måles, kan påvirke resultatet.	Vennligst les "Key rules for accurate blood pressure measurements" og "Taking a measurement"
Før måling virker ikke posisjoneringssystemet (A) på displayet.	Posisjoneringssystem (A) er deaktivert.	Se kapittelet «Select mode» (velg modus) for å aktivere posisjoneringssystemet (A).

Utstyr av typen BF

Bærbart og mobilt RF-kommunikasjonsutstyr kan påvirke MEDISINSK ELEKTRISK UTSTYR.

PRODUSENT

Temperaturbegrensning

IP4X: Internasjonale beskyttelsesforhold

RoHS

. Vennligst ikke kast produktet sammen med husholdningsavfallet ved slutten av dets nyttige liv. Det kan deponeres hos din lokale forhandler, eller på dertil egnede oppsamlingsplasser i ditt land. SYMBOL FOR MERKING AV ELEKTRISKE OG ELEKTRONISKE APPARATER I HENHOLD TIL DIREKTIV 2002/96/EC.

Kan endres uten varsel.

VARSELSKILT SJEKK MEDF∅LGENDE DOKUMENTER

Dette produktet er i samsvar med provisjonene i EUs direktiv 93 /42 / EF (Medical Device Directive - Direktiv om medisinske apparater).

MEDISINSK ELEKTRISK UTSTYR trenger spesielle forholdsregler angående EMC. For en detaljert beskrivelse av EMC-kravene, vennligst kontakt et autorisert lokalt servicesentre (se garantikortet).

Garanti

Se garantierklæringen i brosjyren fra Kaz Customer Service Centre.
