GEBRUIKSAANWIJZING TrueScan BPW4100 BRAUN

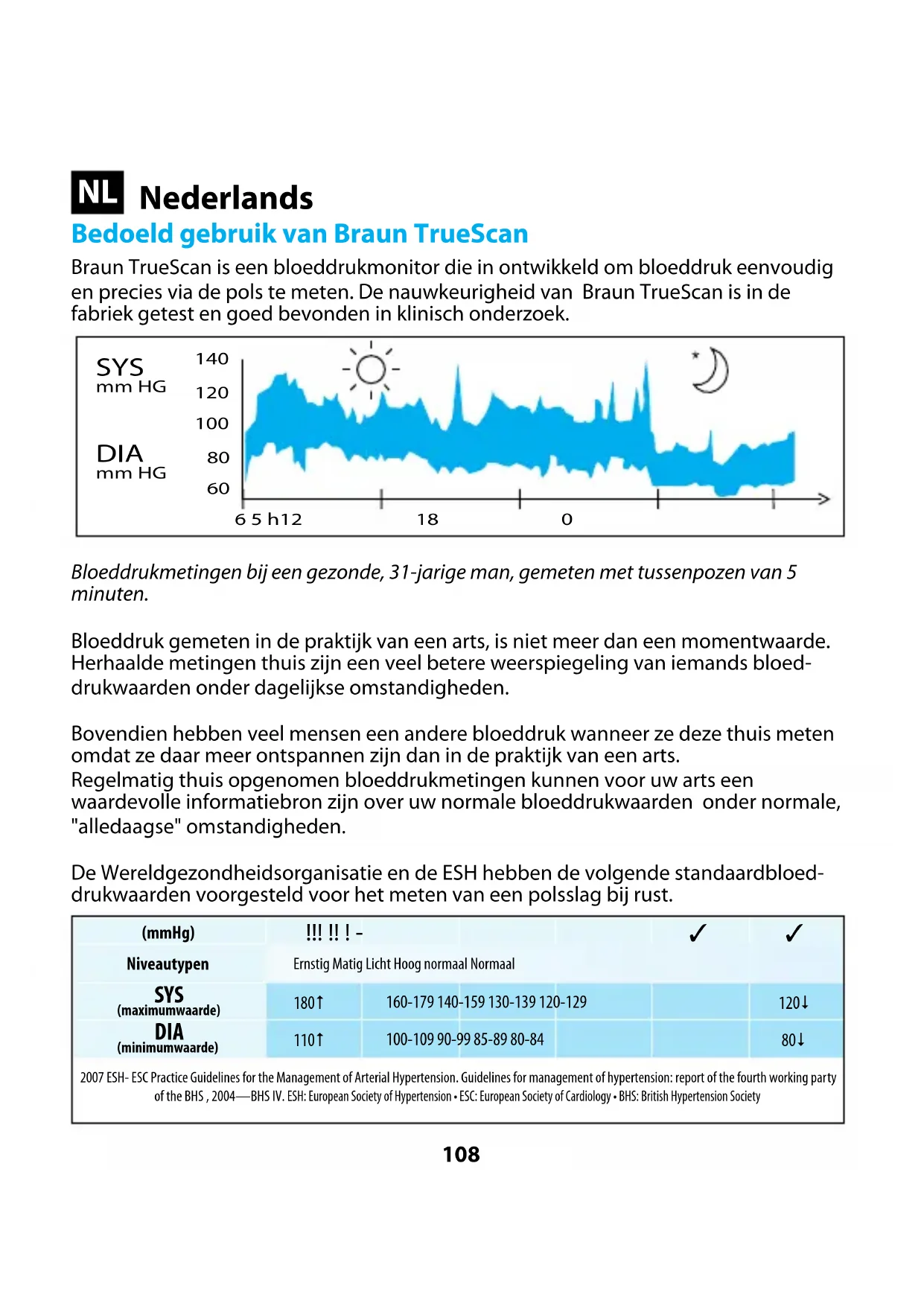

Bedoeld gebruik van Braun TrueScan

Braun TrueScan is een bloeddrukmonitor die in ontwikkeld om bloeddruk eenvoudig en precies via de pols te meten. De nauwkeurigheid van Braun TrueScan is in de fabriek getest en goed bevonden in klinisch onderzoek.

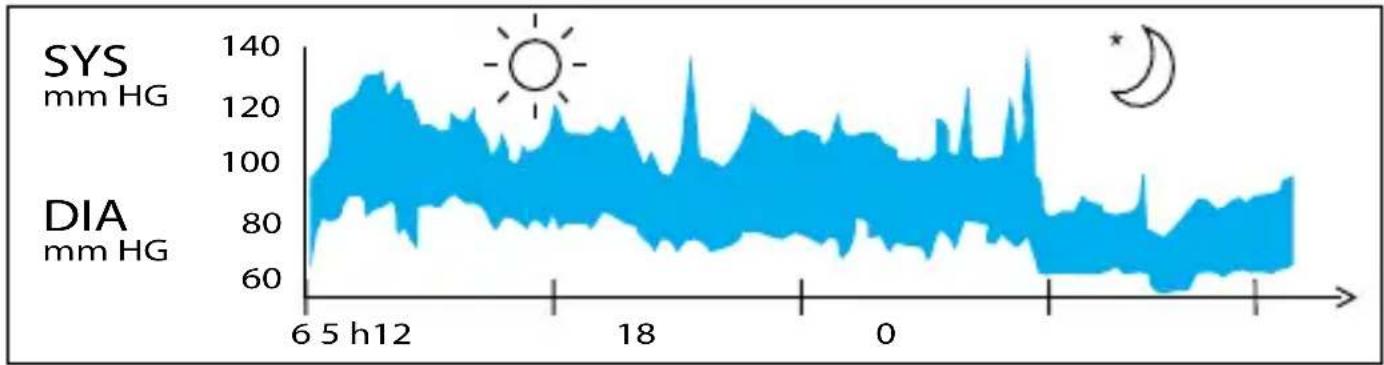

Bloeddrukmetingen bij een gezonde, 31-jarige man, gemeten met tussenpozen van 5 minuten.

Bloeddruk gemeten in de praktijk van een arts, is niet meer dan een momentwaarde. Herhaalde metingen thuis zijn een veel betere weerspiegeling van iemands bloed- drukwaarden onder dagelijkse omstandigheden.

Bovendien hebben veel mensen een andere bloeddruk wanneer ze deze thuis meten omdat ze daar meer ontspannen zijn dan in de praktijk van een arts.

Regelmatig thuis opgenomen bloeddrukmetingen kunnen voor uw arts een waardevolle informatiebron zijn over uw normale bloeddrukwaarden onder normale, "alledaagse" omstandigheden.

De Wereldgezondheidsorganisatie en de ESH hebben de volgende standaardbloed-drukwaarden voorgesteld voor het meten van een polsslag bij rust.

(mmHg)	!!! !!! -			✓	✓
Niveautypen	Ernstig Matig Licht Hoog normaal Normaal
SYS(maximumwaarde)	180↑	160-179 140-159 130-139 120-129			120↓
DIA(minimumwaarde)	110↑	100-109 90-99 85-89 80-84			80↓
2007 ESH- ESC Practice Guidelines for the Management of Arterial Hypertension. Guidelines for management of hypertension: report of the fourth working party of the BHS, 2004—BHS IV. ESH: European Society of Hypertension • ESC: European Society of Cardiology • BHS: British Hypertension Society

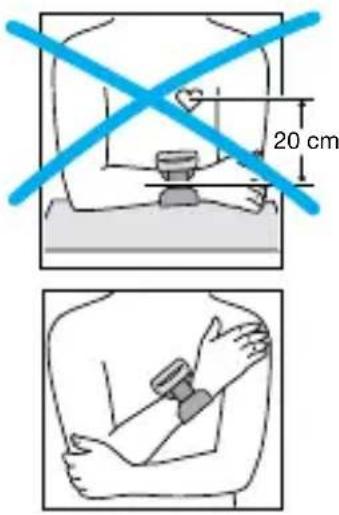

20 cm

Wat u moet weten over deze bloeddrukmonitor

Voor nauwkeurige metingen moet een bloeddrukmonitor altijd ter hoogte van het hart worden geplaatst. Voorbeeld: als de monitor zich 20 cm onder het hart bevindt zoals in de afbeelding links (bijv. wanneer u uw arm op een tafel laat rusten), geeft de meter circa 15 mmHg te hoog aan.

De Braun TrueScan heeft daarom een eenvoudig positionerings- systeem (A): het houdt de gemeten arm op de juiste plaats ten opzichte van het hart en bevestigt dat u uw arm op de juiste plaats houdt voordat u een meting uitvoert.

Veiligheidsinformatie en belangrijke voorzorgsmaatregelen

- Lees zorgvuldig de volledige gebruiksaanwijzing om nauwkeurige meetresultaten te waarborgen.

- Gebruik het apparaat alleen voor het beoogde doel. Gebruik het niet voor andere doelen.

- Het product is uitsluitend bedoeld voor huishoudelijk gebruik. Houd het product en de batterijen uit de buurt van kinderen.

- Personen die last hebben van ritmestoornissen, vaatvernauwing, arteriosclerose in de handen en voeten of diabetes en personen met een pacemaker moeten een arts raadplegen voordat ze hun bloeddruk zelf meten, omdat in dergelijke situaties de bloeddruk afwijkende waarden kan vertonen.

- Als u onder medische behandeling bent of medicijnen neemt, dient u eerst uw arts te raadplegen.

- Het gebruik van deze bloeddrukmonitor is niet bedoeld als vervanging van een doktersbezoek.

• Probeer niet het apparaat of onderdelen ervan te demonteren of repareren.

- Gebruik de apparatuur niet in een omgeving waar brandbare gassen (zoals anesthetische gassen, zuurstof of waterstof) of brandbare vloeistoffen (zoals alcohol) aanwezig zijn.

- Het apparaat is alleen bedoeld om de bloeddruk en polsslag van volwassenen te meten, het wordt niet aanbevolen voor pasgeboren baby's.

- Gebruik geen mobiele telefoon in de buurt van het apparaat. Dot kan storingen veroorzaken.

- Vermijd gebruik in gebieden met veel straling om te waarborgen dat gegevens juist worden gemeten.

- Als u de bijgeleverde manchet vervangt door een andere manchet, kan dat leiden tot meetfouten. Neem contact op met uw plaatselijke servicecentrum voor meer informatie over Veiligheidsinformatie en belangrijke voorzorgsmaatregelen.

Productbeschrijving

A Eenvoudig positionerings- K Systolische druk systeem

B Gebruikersknop L Diastolische druk

C Aan-/uitknop M WHO/ESH-indicator

D Functieknop N Polsslag Geheugen/Gemiddelde.

E Batterijcompartiment O Polsslagindicator

F Instelknop voor tijd en datum P Indicator Batterijen bijna leeg

G Instelknop Q Onregelmatige polsslag

H Manchet R Tijd

I Riem met klittenband S Maand en dag

J Gebruikerssymbool

Batterijen aanbrengen

• Gebruik alkaline batterijen, 2 type LR 03 (AAA) (bijv. Energizer), zoals de begeleverde batterijen.
• Waarschuwing: gebruik geen oplaadbare batterijen
• Verwijder het deksel van het batterijencompartiment en breng de twee batterijen in de juiste richting aan (zie het symbool in het batterijencompartiment (E)).
• Nieuwe batterijen (Energizer) zijn goed voor circa 300 metingen.
• Werp lege batterijen altijd weg. Werp ze niet weg met het gewone huishoudelijke afval, maar breng ze naar een inzamellocatie of naar uw verkoper.

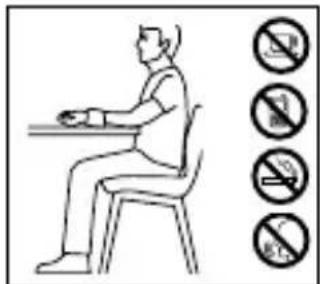

Belangrijke regels om uw bloeddruk juist te meten

De resultaten zijn alleen betrouwbaar als u het apparaat juist hanteert.

- Meet uw bloeddruk altijd op hetzelfde tijdstip (liefst 's mor-

gens) en onder dezelfde omstandigheden.

• 30 minuten voordat u uw druk opneemt, mag u niet roken en geen koffie of thee gebruiken.
• Doe u horloge en sieraden af voordat u het apparaat op de meetarm aanbrengt.
• Tijdens de meting moet u zitten, u ontspannen, niet bewegen (houd met name de hand en vingers van de meetarm stil), u niet verplaatsen en niet spreken.
• Houd het apparaat tijdens de meting op dezelfde hoogte als uw hart.
• Wacht circa drie minuten voordat u een meting herhaalt.

Een meting nemen

Voer de volgende instructies uit om uw bloeddruk betrouwbaar te meten. Breng het manchet aan rond de rechterpols wanneer u een meting neemt. U kunt het apparaat ook om de linkerpols aanbrengen.

1. Plaats de monitor op de dunne zijde van uw ontblote onderarm. De monitor moet daarbij omhoog wijzen. Plaats het apparaat op 2 cm van de lijn van uw handpalm.
2. Bevestig het manchet rond uw pols. Zorg dat het manchet stevig vastzit.

3. Druk op de rode aan-/uitknop (C).

4. Plaat de hand met het apparaat op de andere bovenarm, zoals geïllustreerd. Verplaats de hand langzaam omhoog langs de bovenarm. Kijk naar het positioneringssysteem (A) en verplaats uw hand omhoog of omlaag volgens de richting die de pijl aangeeft.

1. Als uw pols zich op de juiste plaats bevindt, wordt het groene armsymbool weergegeven met een zwarte rand en hoort u "PIEP PIEP PIEP PIEP". Onmiddellijk na de vier pieptonen wordt het manchet automatisch opgeblazen en start de bloeddrukmeting. Wanneer de meting gereed is, wordt het resultaat weergegeven op het scherm.

BOVEN: SYSTOLE

MIDDEN: DIASTOLE

ONDER: POLSSLAG

BEEP BEEP BEEP BEEP

10-75 20-35

5-6 8-9

X

Als de meetpositie onjuist is, start de meting niet. Een meting kan daarom niet verkeerd of onprecies zijn.

Het apparaat brengt een snelle reeks pieptonen voort als de positionering onjuist is. Verplaats uw arm omhoog of omlaag volgens de richting van de pijl op het scherm.

Als uw pols zich op de juiste hoogte ten opzichte van uw hart bevindt, wordt dat op het scherm aangegeven en start de meting.

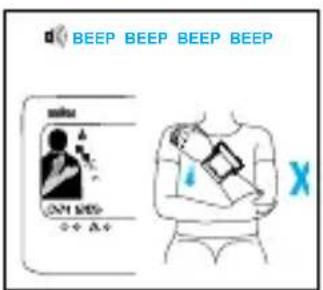

Meetarm: als u pols lager gepositioneerd is dan uw hart, ziet het scherm eruit zoals geïllustreerd en hoort u :"PIEP PIEP PIEP PIEP PIEP".

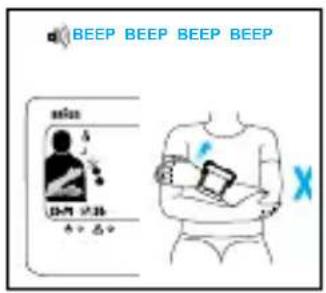

Als u pols hoger gepositioneerd is dan uw hart, ziet het scherm eruit zoals geïllustreerd en hoort u :"PIEP PIEP PIEP PIEP PIEP".

Als het positioneringssysteem is uitgeschakeld, worden er geen waarschuwingssignalen afgegeven voorafgaand aan de meting.

Err

Opmerking:

- Ingeval van systeemfouten of hanteringsfouten, wordt er op het scherm een foutcode weergegeven in plaats van inexacte resultaten (zie voor meer informatie het gedeelte "Wat te doen als...").

Druk op de aan-/uitknop om het product uit te schakelen. Anders wordt het product na twee minuten automatisch uitgeschakeld.

Geheugenmodus

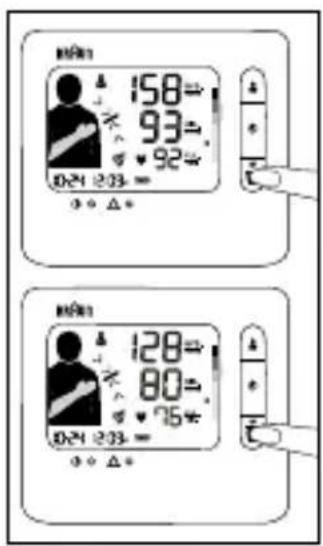

De bloeddrukmonitor kan de resultaten van 80 (2x40) metingen opslaan. De gegevens worden onmiddellijk na elke meting automatisch opgeslagen. Het geheugen is niet-vluchtig. Dit betekent dat u uw gegevens niet verliest wanneer u de batterijen vervangt. Wanneer het geheugen vol is, worden de oudste waarden overschreven.

158 93 92 024 233 0 + Δ + 128 80 75 024 233 0 + Δ +

De inhoud van het geheugen weergeven

• Zorg dat het apparaat is uitgeschakeld.
- Druk op de knop Geheugen/Gemiddelde. De gemiddelde bloeddruk van de afgelopen zeven dagen wordt eerst op het scherm weergegeven.
- Druk nogmaals op de knop Geheugen/Gemiddelde om het laatste resultaat weer te geven.
- Druk nogmaals op de knop om het volgende resultaat weer te geven.

Functie Gemiddelde: gemiddelde over 7 dagen

• Druk eenmaal op de knop Geheugen/Gemiddelde om het resultaat "7 Day Average" op het scherm weer te geven.
• Zorg ervoor dat DATE/TIME juist is wanneer u uw bloeddruk meet zodat het resultaat voor 7 Day Average (7-daags gemiddelde) correct is.
• Als het geheugen geen gegevens bevat over de afgelopen zeven dagen, wordt " " op het scherm weergegeven.

dEL no dEL YES

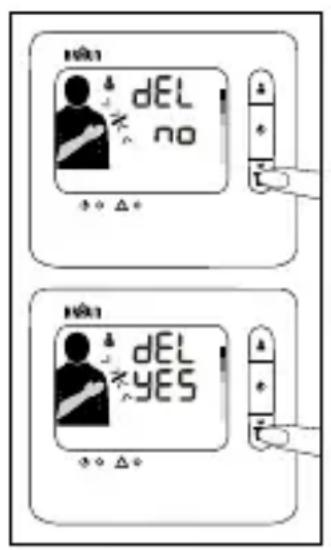

De inhoud van het geheugen verwijderen

• Zorg dat het apparaat is uitgeschakeld.
- Houd de functieknop Geheugen/Gemiddelde ten minste 10 seconden ingedrukt.
- Op het scherm wordt "Del no" weergegeven, zoals geillus-treerd.
- Druk nogmaals op de knop Geheugen/Gemiddelde. Op het scherm wordt "del yes" weergegeven.
- Als u zeker dat alle gegevens van de betreffende gebruiker kunnen worden verwijderd, drukt u op de aan-/uitknop. Alle gegevens van de betreffende gebruiker worden verwijderd en het apparaat wordt afgesloten.

Opmerking: als u "delete yes" (verwijderen ja) hebt ingesteld maar langer dan twee minuten niet op een knop drukt, wordt het apparaat automatisch afgesloten. De betreffende bloed-drukgegevens van de gebruiker worden echter niet verwijderd. De verwijdering moet door de gebruiker worden bevestigd.

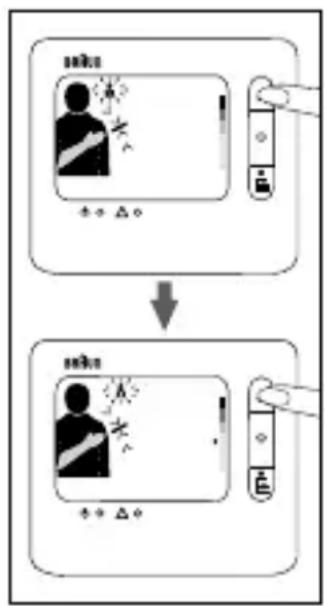

Gebruiker1/gebruiker2 selecteren

• Zorg dat het apparaat is uitgeschakeld.
• Druk op de knop 'Gebruiker' om de huidige gebruikersmodus knipperend op het scherm weer te geven.
• Druk nogmaals op de knop 'Gebruiker' om naar een andere gebruikersmodus te gaan.
• Wanneer u de juiste gebruikersmodus hebt ingesteld, drukt u op de knop Aan/uit om de gebruikersmodus op te slaan en deze instelling te verlaten.
• Als u de juiste gebruikersmodus hebt geselecteerd en gedurende twee minuten op geen enkele knop drukt, wordt het apparaat uitgeschakeld en wordt de door u geselecteerde gebruikersmodus automatisch opgeslagen.

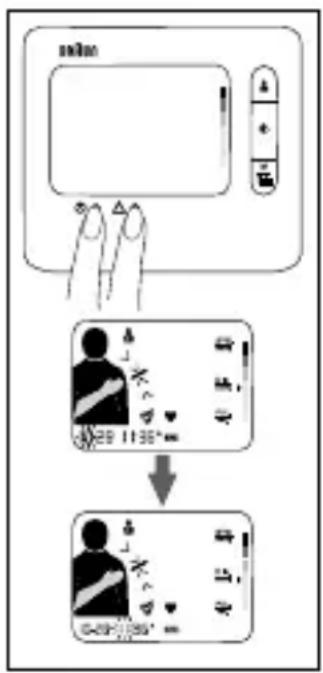

De datum en tijd instellen

• Schakel het product eerst uit. Druk op de knop 'Set' (Instellen). De optie 'Month' (maand) gaat knipperen.
• Druk op de knop 'Adjust' (Aanpassen) om de huidige maand te kiezen.

(Kan alleen worden verhoogd.)

• Wanneer de maand juist is, klikt u nogmaals op de knop 'Set' (Instellen).
  • Vervolgens gaat 'Date' (Datum) knipperen.
• Volg dezelfde procedure om 'date' (datum), 'hour' (uur) en 'minute' (minuut) in te stellen.
• Wanneer u de datum en tijd hebt ingesteld, drukt u op de Aan-/uitknop om het apparaat uit te schakelen. Of als u gedurende twee minuten op geen enkele knop drukt, wordt het apparaat automatisch afgesloten en wordt de door u geselecteerde gebruikersmodus automatisch opgeslagen.

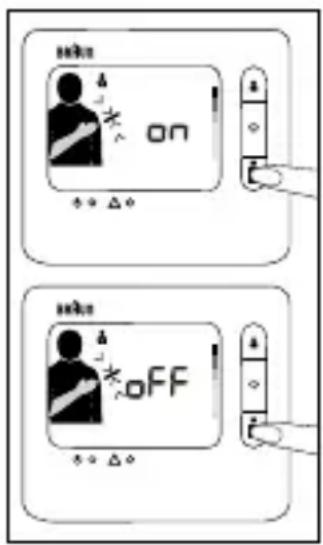

ON * OFF

Het positioneringssysteem ON/OFF (AAN/UIT) schakelen

U kunt het positioneringssysteem desgewenst als volgt uitschakelen:

• Schakel eerst het apparaat uit.
• Houd de knop 'user' (gebruiker) vijf seconden ingedrukt.
• Als het 'position system' (positioneringsysteem) wordt ingeschakeld, wordt er op het scherm 'on' (aan) weergegeven. Als het 'position system' (positioneringsysteem) wordt uitgeschakeld, wordt er op het scherm 'off' (uit) weergegeven.
• Als u nogmaals op de knop 'user' (gebruiker') drukt, wordt het 'position system' (positioneringssysteem) gewijzigd.
• Wanneer het "position system" (positioneringssysteem) naar wens is ingesteld, drukt u op de aan-/uitknop om het apparaat uit te schakelen en wordt de status van het "position system" (positioneringssysteem) opgeslagen.

120 80 72 RED > !!!! !! ! - - GREEN >

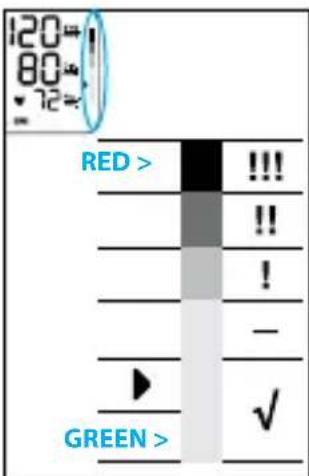

De WHO/ESH-indicator om de bloeddrukgegevens te evalueren

Dit apparaat heeft een Bloeddrukniveau-indicator (M) die is ontwikkeld volgens de richtlijnen van de WHO en de European Hypertension Society Guidelines (ESH) in 2007. U kunt deze classificatie dagelijks gebruiken om uw bloeddruk beter te begrijpen. Raadpleeg uw arts als u twijfels hebt over het clas-sificatieniveau.

Detector van onregelmatige hartslag

De weergave van dit symbool betekent dat tijdens de meting om een of andere reden een onregelmatige polsslag is ontdekt. Praten, bewegen, trillen of een onregelmatige polsslag tijdens het meten resulteren in de weergave van dit symbool. Gewoonlijk is er geen reden tot bezorgdheid. Als het symbool echter vaak verschijnt, raden we u aan om medisch advies te vragen. Het apparaat is geen vervangingsmiddel voor een hartonderzoek, maar dient om een onregelmatige polsslag vroegtijdig te ontdekken.

Kalibratie

Het apparaat is tijdens de fabricage gekalibreerd. Periodieke kalibratie is overbodig als u het apparaat volgens de gebruiksaanwijzing gebruikt. Neem contact op met de Klantenservice van Kaz als u op enig moment twijfels hebt over de meetprecisie, het onderhoud of een reparatie van het apparaat.

Het LOT-nummer op de achterzijde van het product bevat het jaar van fabricage. De drie cijfers achter het LOT geven de dag van het jaar van fabricage aan. De laatste twee cijfers van het jaar van fabricage. Een voorbeeld: LOT 25010KYD – dit product is gefabriceerd op de 250e dag van het jaar 2010.

Opslag en reiniging

Wanneer u het apparaat niet gebruikt, dient u het in de doos te bewaren. Veeg het apparaat schoon met een zachte, licht bevochtigde doek. Maak het manchet niet nat en reinig het manchet niet met water. Was of stoom het manchet niet. Bewaar het product niet op een plaats die is blootgesteld aan direct zonlicht of die erg vochtig is. Verwijder de batterijen als u het apparaat langer dan drie maanden niet gebruikt. Vervang alle batterijen altijd tegelijkertijd door nieuwe. Desinfecteer desgewenst met ultraviolette straling.

Specificaties

Model: BPW4100

Werkingsprincipe: Oscillometrische methode

Scherm: LCD

Meetbereik: 0-280 mmHg (manchetdruk)

Bloeddruk-

meting:: Systolische druk: 60-280 mmHg

Diastolische druk: 30-250 mmHg

Polsslag: 40-180/min

Laboratoriumnauwkeurigheid: Manchetdruk: ±3 mmHg

Polsslag: ±5%

Opblazen: Automatisch, zacht aangepast aan bloeddruk

Voeding: 2 batterijen, type LR03 (AAA)

Bescherming tegen

elektrische schokken: Interne voeding apparaattype BF

Gebruiksomgeving: Temperatuur +10 C / +40 C

Vochtigheid 15 \~ 85% RV (niet-condenserend)

Atmosferische druk 105 kPa \~ 80 kPa

Transport en temperatuur -20 C / +60 C

Opslagomgeving

Vochtigheid 15 \~ 85% RV (niet-condenserend)

Atmosferische druk 105 kPa \~ 80 kPa

Manchet: geschikt voor een polsomtrek van 13,5 to 21,5 cm

Accessoires: Batterijen (2 * AAA)

Als het apparaat niet wordt gebruikt binnen het opgegeven temperatuur- en vochtigheidsbereik, kan de technische precisie niet worden gewaarborgd.

Wat te doen als...

Probleem Reden Oplossing
Het batterijsymbool knippert	De batterijen zijn leeg.U kunt gegevens uit het geheugen ophalen, maar geen nieuwe metingen uitvoeren.	Breng nieuwe batterijen aan.
Err 1 Het manchet is niet goed om de pols gewikkeld (te los)		Wikkel het manchet strakker om de pols.
Err 2 • De arm is tijdens opb- laasmeting verplaatst.Systolische bloeddruk hoger is dan 280mmHg		Verplaats uw arm niet en praat niet tijdens een meting.
Geen weergave Er wordt ge- en informatie op het scherm weerge- geven.		Controleer of de batterijen in de juiste richting in het batterijencompartiment zijn geplaatst.
Metingen zijn te hoog of te laag.	Uw bloeddruk wisselt vortdurend in de loop van de dag. Veel factoren zoals stress, het moment op de dag, praten, kuchen, lachen, bewegen enz. beïnvloeden het resultaat.	Lees 'Belangrijke regels om uw bloeddruk juist te meten' en 'Een meting nemen'.
Voordat u begint te meten, werkt het posi- tioneringssysteem (A) op het scherm niet.	Het positioneringssys- teem (A) is uitgeschakeld.	Zie het hoofdstuk 'Modus selecteren' om het positioneringssys- teem (A) te activeren.

Type BF-apparatuur

Draagbare en mobiele RF-communicatieapparatuur kunnen MEDISCHE ELEKTRISCHE APPARATUUR storen.

FABRIKANT

Temperatuurgrenzen

IP4X: Internationale beschermingscode

RoHS

. Werp het product aan het einde van de levensduur niet weg met het huis- houdelijk

afval. U kunt het product terugbrengen naar uw plaatselijke detailhandel of het wegwerpen op een geëigend inzamelpunt. SYMBOOL VOOR DE MARKERING VAN

ELEKTRISCHE EN ELEKTRONISCHE APPARATEN CONFORM RICHTLIJN 2002/96/EG.

Kan zonder kennisgeving worden gewijzigd.

LET OP-TEKEN. RAADPLEEG DE BEGELEIDENDE DOCUMENTEN

Dit product voldoet aan de richtlijnen van de EG Richtlijn 93/42/EEG (Richtlijn voor medische apparaten).

ELEKTRISCHE MEDISCHE APPARATUUR vereist speciale voorzorgsmaatregelen voor EMC. Neem voor een gedetailleerde beschrijving van de EMC-vereisten contact op met een geautoriseerd plaatselijk servicecentrum (zie de garantiekaart).

Garantie

Zie de garantieverklaring in het boekje van het Servicecentrum van KAZ.
