BEDIENUNGSANLEITUNG TrueScan BPW4100 BRAUN

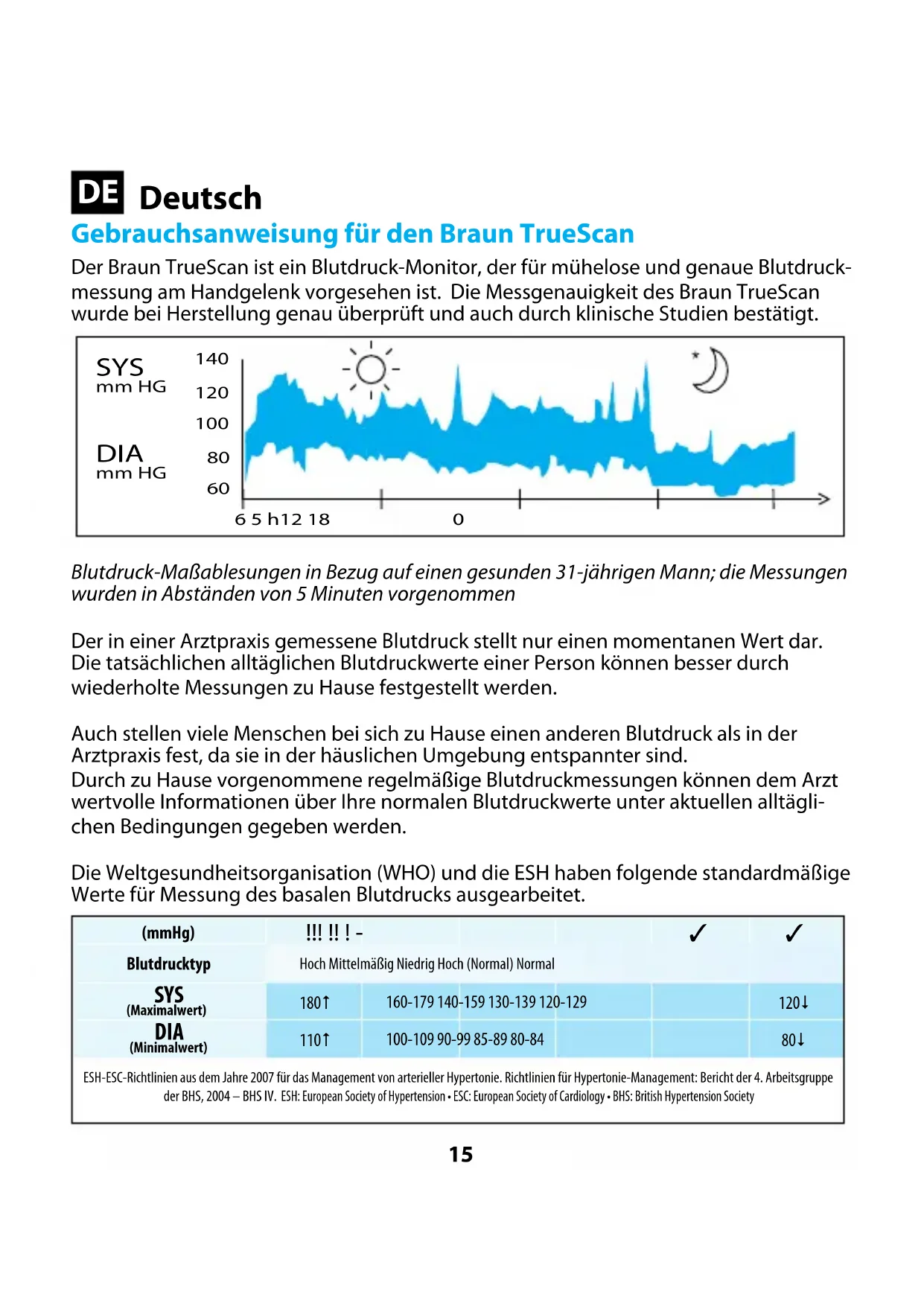

Gebrauchsanweisung für den Braun TrueScan

Der Braun TrueScan ist ein Blutdruck-Monitor, der für mühelose und genaue Blutdruckmessung am Handgelenk vorgesehen ist. Die Messgenauigkeit des Braun TrueScan wurde bei Herstellung genau überprüft und auch durch klinische Studien bestätigt.

Blutdruck-Maßablesungen in Bezug auf einen gesunden 31-jährigen Mann; die Messungen wurden in Abständen von 5 Minuten vorgenommen

Der in einer Arztpraxis gemessene Blutdruck stellt nur einen momentanen Wert dar. Die tatsächlichen alltäglichen Blutdruckwerte einer Person können besser durch wiederholte Messungen zu Hause festgestellt werden.

Auch stellen viele Menschen bei sich zu Hause einen anderen Blutdruck als in der Arztpraxis fest, da sie in der häuslichen Umgebung entspannter sind.

Durch zu Hause vorgenommene regelmäßige Blutdruckmessungen können dem Arzt wertvolle Informationen über Ihre normalen Blutdruckwerte unter aktuellen alltäglichen Bedingungen gegeben werden.

Die Weltgesundheitsorganisation (WHO) und die ESH haben folgende standardmäßige Werte für Messung des basalen Blutdrucks ausgearbeitet.

(mmHg)	!!! !!! -			✓	✓
Blutdrucktyp	Hoch Mittelmäßig Niedrig Hoch (Normal) Normal
SYS(Maximalwert)	180↑	160-179 140-159 130-139 120-129			120↓
DIA(Minimalwert)	110↑	100-109 90-99 85-89 80-84			80↓
ESH-ESC-Richtlinien aus dem Jahre 2007 für das Management von arterieller Hypertonie. Richtlinien für Hypertonie-Management: Bericht der 4. Arbeitsgruppe der BHS, 2004 – BHS IV. ESH: European Society of Hypertension • ESC: European Society of Cardiology • BHS: British Hypertension Society

20 cm

Was Sie über diesen Blutdruck-Monitor wissen sollten

Um genau messen zu können, muss sich der Blutdruck-Monitor in Herzhöhe befinden. Beispiel: Wenn der Monitor, wie links gezeigt, 20 cm unterhalb des Herzens gehalten wird (z. B. wenn der Arm beim Messen auf den Tisch gelegt wird), ist der Messwert ungefähr 15 mmHg zu hoch.

Der Braun TrueScan wird daher mit einem praktischen Positioniersystem (A) geliefert: Dadurch ist genau zu sehen, wie Arm und Blutdruck-Monitor gehalten werden müssen. Auch erhalten Sie auf diese Weise vor Messung eine entsprechende Bestätigung, dass sich Ihr Arm in richtiger Position befindet.

Sicherheitsinformationen und wichtige Vorsichtsmaßnahmen

- Um genaue Messergebnisse zu erhalten, sollten Sie die Gebrauchsanweisung vollständig durchlesen..

• Der Monitor darf nur bestimmungsgemäß verwendet werden. Jede anderweitige Verwendung ist unzulässig.
• Dieses Produkt ist nur zur Blutdruckmessung zu Hause vorgesehen und Monitor sowie zugehörige Batterien müssen stets von Kindern ferngehalten werden.
• Personen mit Herzrhythmusstörungen, Gefäßverengung, Extremitäten-Arteriosklerose, Diabetes oder Herzschrittmachern sollten vor eigenhändiger Blutdruckmessung Ihren Arzt konsultieren, da in solchen Fällen Blutdruckabweichungen auftreten können.
• Wenn Sie in ärztlicher Behandlung sind oder Arzneimittel anwenden, sollten Sie Ihren Arzt um Rat fragen.
• Dieser Blutdruck-Monitor ist nicht dafür vorgesehen, den Besuch beim Arzt zu ersetzen.
• Auch darf der Blutdruck-Monitor nicht eigenhändig auseinandergenommen oder repariert werden.
• Ebenfalls darf im Zusammenhang mit diesem Monitor kein Gerät verwendet werden, bei dem entflammbare Gase (wie z. B. Narkosegas, Sauerstoff oder Wasserstoff) oder entflammbare Flüssigkeiten (wie z. B. Alkohol) vorhanden sind.
• Das Gerät ist nur zur Messung des Blutdrucks und der Pulsfrequenz bei Erwachsenen vorgesehen; die Verwendung bei Säuglingen wird nicht empfohlen.
• In der Nähe des Geräts darf kein Mobilfunktelefon verwendet werden. Andernfalls

können Funktionsstörungen im Gerät auftreten.

• Verwenden Sie das Gerät nicht an Orten mit hoher Sonneneinstrahlung, damit die Messergebnisse nicht verfälscht werden.
• Die Verwendung einer anderen Manschette anstelle der mitgelieferten Manschette kann zu Messfehlern führen. Um Sicherheitshinweise und Informationen zu wichtigen Vorsichtsmaßnamen zu erhalten, wenden Sie sich an Ihr Kundendienstzentrum.

Produktbeschreibung

A Praktisches Positioniersystem K Systolischer Druck

B Taste für „Benutzer“ L Diastolischer Druck

C Taste für Ein/Aus M WHO/ESH-Indikator

D Taste für Speicher/ N Pulsfrequenz Durchschnitt

E Batteriefach O Herzfrequenz-Indikator

F Knopf zum Einstellen von P Batteriestatus-Indikator Uhrzeit und Datum

G Berichtigungsknopf Q Herzrhythmusstörung

H Manschette R Uhrzeit

I Klettverschluss S Monat und Tag

J Symbol für „Benutzer“

Einsetzen der Batterien

• Nur die zwei mit dem Produkt gelieferten Alkalibatterien verwenden (Typ LR 03 AAA, z. B. Energizer).
• Warnung: keine wiederau adbaren Batterien verwenden.
• Batteriefachabdeckung entfernen und die beiden Batterien richtig gepolt einlegen (siehe Polungssymbol im Batteriefach (E)).
• Neue Energizer-Batterien reichen für ungefähr 300 Messungen aus.

Leere Batterien ordnungsgemäß entsorgen. Diese Batterien sollten nicht zusammen mit dem Hausmüll, sondern an den dafür vorgesehenen Sammelstellen oder durch Ihren Fachhändler entsorgt werden.

Wichtige Regeln für richtige Blutdruckmessungen

Korrekte Handhabung ist sehr wichtig für genaue Messergebnisse!

• Blutdruck jeden Tag zur gleichen Zeit messen, am besten gleich morgens und immer unter denselben Voraussetzungen.
• Mindestens 30 Minuten mit dem Messen warten, wenn geraucht oder Kaffee bzw. Tee getrunken wurde.
• Vor Befestigen des Monitors am betreffenden Arm immer Armbanduhr und Schmuck abnehmen.
• Bei Blutdruckmessung immer hinsetzen, entspannen, ruhig bleiben (besonders nicht Hand oder Finger am Arm bewegen) und auf keinen Fall plötzlich aufstehen oder laut sprechen.
• Während der Messung den Blutdruck-Monitor in Herzhöhe halten.
• Mindestens 3 Minuten warten, um weitere Messungen vorzunehmen.

Ausführen der Messung

Um eine zuverlässige Blutdruckmessung vorzunehmen, müssen Sie die nachstehenden Anweisungen befolgen und zur Messung die Manschette am rechten Handgelenk befestigen. Sie können dazu aber auch das linke Handgelenk verwenden.

-2.0 cm

1. Handgelenk so halten, dass der Daumen nach oben zeigt, und den Monitor dann auf den Unterarm setzen. Dabei 2 cm von der Handfläche entfernt bleiben.
2. Die Manschette am Handgelenk befestigen und darauf achten, dass sie stramm sitzt.
3. Auf den roten Ein/Aus-Taste drücken (C).

min 12-108 B

sides Δ Δ + + Δ + sides Δ Δ + + Δ + X

Holin 25% 10% 水×△×

BEEP BEEP BEEP BEEP milk 5 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 760 770 780 790 800 810 820 830 840 850 860 870 880 890 900 910 920 930 940 950 960 970 980 990 1000

1. Die Hand mit dem Monitor wie gezeigt an den anderen Oberarm legen und dort langsam nach oben bewegen. Dabei auf das Positioniersystem (A) achten und die Hand je nach Pfeilanzeige weiter nach oben oder unten bewegen.
2. Sobald das Handgelenk richtig positioniert ist, erscheint auf dem Monitor-Bildschirm das grüne Armsymbol mit schwarzer Bestätigungslinie und der Monitor piept viermal. Anschließend bläst sich automatisch die Manschette auf und beginnt dann die Blutdruckmessung. Nach der Messung wird der Messwert auf dem Bildschirm angezeigt. OBEN: SYSTOLISCHER WERT MITTE: DIASTOLISCHER WERT UNTEN: PULSSCHLAG

Wenn der Arm nicht richtig ausgerichtet ist, kann keine Messung vorgenommen werden. Es wird somit verhindert, dass vielleicht ein falscher oder ungenauer Wert abgelesen wird.

Wenn die Armbewegung nicht dem Positioniersystem entspricht, piept der Monitor fortlaufend. Sie müssen den Arm dann der Pfeilanzeige ansprechend nach oben oder unten bewegen.

Sobald das Handgelenk sich in Herzhöhe befindet, wird dies entsprechend angezeigt und dann mit der Messung begonnen.

Messarm: Wenn das Handgelenk sich unterhalb des Herzens befindet, ist dies auf dem Bildschirm (wie gezeigt) zu sehen und der Monitor piept viermal.

Wenn das Handgelenk sich oberhalb des Herzens befindet, ist dies ebenfalls auf dem Bildschirm zu sehen und der Monitor piept viermal.

Falls das Positioniersystem deaktiviert ist, wird die Messung verarbeitet, ohne dass Sie den Vorgang auf dem Bildschirm verfolgen können.

Hinweis:

- Bei System- oder Handhabungsfehlern wird ein Fehlercode

und nicht irgendein falsches Ergebnis angezeigt (Einzelheiten hierüber sind im Abschnitt «Anhaltspunkte, wenn...») zu finden.

Drücken Sie auf den Ein/Aus-Taste, um den Monitor auszuschalten. Andernfalls schaltet er sich nach 2 Minuten aber auch automatisch aus.

Speichermodus

Ihr Blutdruck-Monitor kann bis zu 80 (2 x 40) Messungen speichern. Das Speichern geschieht ganz automatisch nach jeder Messung. Der Speicher ist nicht flüchtig. Das heißt, Sie verlieren beim Auswechseln von Batterien keine gespeicherten Daten. Sobald der Speicher voll ist, werden die ältesten Werte durch die neuen überschrieben.

158 93 92 024 203 128 80 76 024 203

Speicherüberprüfung

• Sicherstellen, dass das Produkt sich im Ausschaltmodus befindet.
• Auf die Funktionstaste für „Speicher/Durchschnitt“ drücken. Es wird dann zuerst der durchschnittliche Blutdruck für die letzten 7 Tage angezeigt.
• Erneut auf „Speicher/Durchschnitt“ drücken, um die neueste Blutdruckmessung anzuzeigen.
• Bei jedem weiteren Drücken auf diese Taste wird jeweils die nächste Messung angezeigt.

Durchschnittsfunktion: siebentägiger Durchschnitt

• Auf die Funktionstaste für „Speicher/Durchschnitt“ drücken, um den siebentägigen Durchschnitt anzuzeigen.
• Sicherstellen, dass bei der Messung das Datum und die Uhrzeit richtig eingestellt sind, damit der korrekte siebentägige Durchschnitt angezeigt wird.
• Wenn in den letzten 7 Tagen keine Daten gespeichert wurden, wird " " angezeigt.

dEL no dEL YES

Löschen der gespeicherten Daten

• Sicherstellen, dass das Produkt sich im Ausschaltmodus befindet.
• Mindestens 19 Sekunden lang auf die Funktionstaste für „Speicher/Durchschnitt“ drücken.
• Es wird dann "del no" (nicht löschen) angezeigt.
• Erneut auf „Speicher/Durchschnitt“ drücken. Es wird daraufhin "del yes" (löschen, ja) angezeigt.
• Sofern Sie sicher sind, dass alle Daten des betreffenden Benutzers gelöscht werden können, auf „Ein/Aus“ drücken. Es werden dann alle Daten dieses Benutzers gelöscht und gleichzeitig der Monitor ausgeschaltet.

Hinweis: Wenn "delete yes" eingestellt ist, aber dann 2 Minuten lang keine Taste gedrückt wird, schaltet sich der Monitor automatisch aus. aber die Blutdruckdaten des betreffenden Benutzers werden dann nicht gelöscht. Der Löschvorgang muss durch den Benutzer bestätigt werden.

Auswahl des Modus

Auswahl von User1 (Benutzer1) oder User2 (Benutzer2)

• Sicherstellen, dass das Produkt sich im Ausschaltmodus befindet.
• Auf die Taste für „Benutzer“ drücken, wodurch dann der aktuelle Benutzermodus angezeigt wird.
• Erneut auf die Taste für „Benutzer“ drücken, um einen anderen Benutzermodus anzuzeigen.
• Sobald der richtige Benutzermodus eingestellt ist, auf die Ein/Aus-Taste drücken, um diesen Modus zu speichern und diese Einstellung zu verlassen.
• Wenn nach Auswahl des richtigen Benutzermodus 2 Minuten lang keine Taste gedrückt wird, schaltet sich der Monitor automatisch aus und speichert den ausgewählten Modus.

Einstellung von Datum und Uhrzeit

• Monitor erst einmal ausschalten. Dann auf den Knopf für „Einstellen“ drücken, woraufhin die Monatszahl blinkt.
• Danach auf den Knopf für „Berichtigen“ drücken, um den richtigen Monat anzuzeigen.
  (Die Monatszahl kann nur aufsteigend verändert werden.)
• Sobald der Monat richtig eingestellt ist, erneut auf den Knopf für „Einstellen“ drücken.
  • Daraufhin blinkt dann die Datumszahl auf.
• Denselben Vorgang für „Datum“, „Stunde“ und „Minute“ wiederholen.
• Nachdem Datum und Uhrzeit eingestellt sind, dann auf Ein/Aus drücken, um den Monitor auszuschalten. Falls 2 Minuten lang keine Taste gedrückt wird, speichert der Monitor den ausgewählten Benutzermodus und schaltet sich dann automatisch aus.

on OFF

Ein- und Ausschalten des Positioniersystems

So kann das Positioniersystem deaktiviert werden:

• Monitor erst einmal ausschalten.
• Die Taste für „Benutzer“ fünf Sekunden lang gedrückt halten.
- Bei eingeschaltetem Positioniersystem ist auf dem Bildschirm „on“ zu sehen. Bei ausgeschaltetem Positioniersystem wird auf dem Bildschirm „off“ angezeigt.
- Erneut auf „Benutzer“ drücken, um das Positioniersystem von EIN auf AUS oder von AUS auf EIN zu schalten.
- Sobald das Positioniersystem richtig eingestellt ist, können Sie auf EIN/AUS drücken, um den Monitor auszuschalten und den aktuellen Status des Positioniersystems zu speichern.

120 80 72 RED > !!! !! ! - - GREEN >

WHO/ESH-Indikator zur Auswertung der Blutdruckdaten

Dieser Monitor ist mit einem Blutdruck-Indikator (M) versehen, der den im Jahre 2007 erstellten Richtlinien der Weltgesundheitsorganisation (WHO) und der europäischen Hypertensionorganisation (ESH) entspricht. Für jede Messung wird auf dem Bildschirm der Blutdruckwert mit dem entsprechenden Farbcode (von Grün bis Rot) angezeigt. Sie können diese Klassifizierung jeden Tag verwenden, um Ihr Blutdruckgefälle besser

zu verstehen. Falls Ihnen dieser Indikator ernstliche Sorgen bereitet, sollten Sie Ihren Arzt konsultieren.

Arrhythmie-Detektor

Durch dieses Symbol wird darauf hingewiesen, dass während der Messung ein unregelmäßiger Puls festgestellt wurde. Dieses Symbol kann außer Arrhythmie auch durch Reden, Bewegung oder Zittern während der Messung hervorgerufen werden. Das ist gewöhnlich kein Anlass zu ernstlichen Bedenken. Falls dieses Symbol jedoch häufiger erscheinen, sollten Sie Ihren Arzt konsultieren. Der Monitor ist nicht als Ersatz für eine Herzuntersuchung vorsehen, sondern soll Ihnen nur die Möglichkeit geben, Herzrhythmusstörungen schon früh zu erkennen.

Kalibrierung

Dieses Produkt ist bei der Herstellung ordnungsgemäß kalibriert worden. Sofern der Monitor den Gebrauchsanweisungen gemäß verwendet wird, sollte keine regelmäßig wiederkehrende Kalibrierung erforderlich sein. Falls Sie irgendwelche Fragen bezüglich Genauigkeit der Messung oder im Hinblick auf Wartung und Reparatur haben, setzen Sie sich am besten mit einem der Kaz-Kundendienstzentren in Verbindung.

Das Herstellungsdatum geht hinten auf dem Produkt aus der LOT-Nummer hervor. Aus den ersten drei Ziffern nach den drei Buchstaben (LOT) ist zu erkennen, an welchem Tag des Jahres der Monitor hergestellt wurde und aus den letzten beiden Ziffern geht das Herstellungsjahr hervor. Zum Beispiel: LOT 25010KYD besagt, dass dieses Produkt am 250sten Tag des Jahres 2010 hergestellt wurde.

Aufbewahrung und Reinigung

Lassen Sie den Blutdruck-Monitor in der Aufbewahrungsbox, wenn er nicht benutzt wird. Reinigen Sie den Monitor mit einem weichen, angefeuchteten Tuch. Die Manschette darf nicht angefeuchtet und auch nicht mit Wasser gereinigt werden. Mit anderen Worten, die Manschette darf nicht gewaschen und auch nicht chemisch gereinigt werden. Ebenfalls muss darauf geachtet werden, dass der Monitor nicht an Stellen aufbewahrt

wird, an denen er direktem Sonnenlicht oder hoher Luftfeuchtigkeit ausgesetzt ist. Wenn der Monitor wahrscheinlich für drei Monate oder länger nicht benötigt wird, sollten die Batterien herausgenommen werden. Beim Auswechseln von Batterien ist es wichtig, stets alle Batterien gleichzeitig zu ersetzen. Nötigenfalls kann Ultraviolettstrahlung zur Desinfizierung verwendet werden.

Spezifikationen

Modell: BPW4100

Wirkungsprinzip: Oszillometrische Methode

Display: Flüssigkristallanzeige

Messbereich: 40-180mmHg (Manschettendruck)

Blutdruckmessung:

Systolischer Druck: 60 – 280 mmHg

Diastolischer Druck: 30 – 250 mmHg

Pulsfrequenz: 40-180/min

Laborgenauigkeit: Manschettendruck: ±3 mmHg

Pulsfrequenz: ±5%

Aufblasen: automatisch, dem Blutdruck angepasst

Stromversorgung: 2 Batterien vom Typ LR03 (AAA)

Schutz gegen Elektroschock: Anwendungstyp BF für interne Stromversorgung

Betriebsbedingungen: Temperatur +10 C / +40 C

Luftfeuchtigkeit 15 \~ 85 % RH (nicht kondensierend)

Luftdruck 105 kPa \~ 80 kPa

Transport und Temperatur -20 C / +60 C

Lagerungsbedingungen Luftfeuchtigkeit 15 \~ 85 % RH (nicht kondensierend)

Luftdruck 105 kPa \~ 80 kPa

Manschette: für Armgelenkumfang von 13,5 bis 21,5 cm passend

Zubehör: Batterien (2 * AAA)

Wenn der Monitor außerhalb der angegebenen Temperatur- und Luftfeuchtigkeitsbereiche eingesetzt wird, kann die technische Genauigkeit nicht garantiert werden.

Anhaltspunkte, wenn...

Problem Ursache Lösung
Batteriesymbol blinkt • Batterien sind fast leer.	Daten können aus dem Speicher abgerufen werden, aber es sich keine Messungen mehr möglich.	Neue Batterien einsetzen.
Err 1 Manschette sitzt nicht	fest genug am Handgelenk.	Manschette erneut um das Handgelenk wickeln.
Err 2 • Arm hat sich während	der Messung bewegt.Systolisch über 280mmHg	Bei der Blutdruckmessung nicht Reden und auch nicht den Arm bewegen.
Keine Anzeige Auf dem Bildschirm sind keine Informationen zu sehen.	Nachsehen, ob die Batterien richtig installiert und gepolt sind.
Messungen ergeben scheinbar zu hohe oder zu niedrige Werte.	Unterschiedlicher Blutdruck zu verschiedenen Tageszeiten. Messwerte können durch Stress, Tageszeit, Reden, Husten, Lachen, Bewegung usw. beeinflusst werden.	Unter „Wichtige Regeln für richtige Blutdruckmessungen“ und „Ausführend der Messung“ nachlesen.
Vor der Messung wird das Positioniersystem (A) nicht auf dem Bildschirm angezeigt.	Das Positioniersystem (A) ist deaktiviert.	Lesen Sie unter «Auswahl des Modus» nach, um das Positioniersystem (A) zu aktivieren.

Geräte des Typs BF

Tragbare und mobile Hochfrequenz-Übertragungsgeräte können ELEKTRISCH BETRIEBENE MEDIZINISCHE GRRÄTE beeinträchtigen.

HERSTELLER

Temperaturbegrenzung

10°-40°C

RoHS

Dieses Produkt am Ende seiner Brauchbarkeit nicht zusammen mit dem Hausmüll entsorgen. Die Entsorgung sollte über Ihren Fachhändler oder eine der dafür vorgesehenen Sammelstellen in Ihrem Lande erfolgen. SYMBOL FÜR ENTSORGUNGSMARKIERUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE GEMÄSS DIREKTIVE 2002/96/EC.

Änderungen vorbehalten.

ACHTUNGSZEICHEN. IN DEN MITGELIEFERTEN DOKUMENTEN NACHLESEN.

Dieses Produkt entspricht der EC-Direktive 93/42/EEC (Direktive für medizinische Geräte).

Für ELEKTRISCH BETRIEBENE MEDIZINISCHE GERÄTE sind besondere Maßnahmen hinsichtlich elektromagnetischer Verträglichkeit (EMC) erforderlich. Um eine detaillierte Beschreibung aller EMC-Erfordernisse zu erhalten, sollten Sie ein autorisiertes Kundendienstzentrum (siehe Garantiekarte) kontaktieren.

Vom TÜV auf Sicherheit geprüft

Garantie

Die Gewährleistungserklärung ist in der Kaz-Kundendienstzentrum-Broschüre enthalten.
