Marca	Braun
Modelo	TrueScan BPW4100
Tipo de produto	Esfigmomanômetro eletrônico de pulso
Método de medição	Oscilométrico
Exibição	Tela LCD
Faixa de medição da pressão sistólica	60 a 280 mmHg
Faixa de medição da pressão diastólica	30 a 250 mmHg
Faixa de medição do pulso	40 a 180 batimentos por minuto
Precisão (pressão)	±3 mmHg
Precisão (pulso)	±5 %
Insuflação	Automática, pressão adaptada
Alimentação	2 pilhas LR03 (AAA)
Autonomia das pilhas	Cerca de 300 leituras
Capacidade de memória	2 × 40 leituras (2 usuários)
Funções especiais	Sistema de posicionamento fácil, detector de batimentos irregulares, indicador OMS/ESH, média de 7 dias
Circunferência de pulso compatível	13,5 a 21,5 cm
Tipo de proteção	Tipo BF, IP4X
Ambiente de serviço	Temperatura 10 °C a 40 °C, umidade 15 a 85 % UR
Ambiente de armazenamento	Temperatura -20 °C a 60 °C, umidade 15 a 85 % UR
Usuários	Apenas adultos (não recomendado para bebês)
Manutenção	Limpar com um pano macio ligeiramente úmido; não molhar a braçadeira
Acessórios incluídos	Pilhas (2 × AAA), estojo
Garantia	Consulte o cartão de garantia fornecido

Perguntas frequentes - TrueScan BPW4100 BRAUN

Como colocar corretamente o esfigmomanômetro no pulso?

Coloque a braçadeira ao redor do pulso descoberto, a 2 cm da dobra do pulso, com a caixa virada para cima. Aperte bem a braçadeira. O pulso deve estar ao nível do coração durante a medição.

O que significa o indicador de posicionamento?

O aparelho está equipado com um sistema de posicionamento fácil que guia seu braço até a altura correta. Quando o pulso está ao nível do coração, um ícone verde aparece e quatro bipes soam antes do início da medição.

Como posso apagar a memória do aparelho?

Desligue o aparelho, depois pressione o botão Memória/Média por pelo menos 10 segundos. O visor mostra 'apag. não'. Pressione novamente o botão Memória/Média para escolher 'apag. sim', depois pressione o botão Liga/Desliga para confirmar a exclusão.

O que fazer se o visor mostrar 'Err 1'?

O código 'Err 1' indica que a braçadeira não está bem enrolada (muito frouxa). Enrole novamente a braçadeira ao redor do pulso, certificando-se de que esteja bem ajustada.

Posso usar o aparelho se estiver grávida ou se tiver um marca-passo?

Consulte primeiro seu médico. Pessoas que sofrem de arritmia cardíaca, vasoconstrição, arteriosclerose dos membros, diabetes ou que usam marca-passo devem procurar orientação médica antes de qualquer uso.

Como trocar as pilhas?

Use duas pilhas alcalinas LR03 (AAA). Abra o compartimento das pilhas na parte traseira, remova as pilhas antigas e insira as novas respeitando a polaridade (+ e -). Não use pilhas recarregáveis.

Por que os resultados da medição variam de uma vez para outra?

A pressão arterial varia naturalmente ao longo do dia sob influência do estresse, atividade, alimentação, etc. Para resultados confiáveis, siga as regras essenciais: meça no mesmo horário, em repouso, sem fumar ou beber café/chá nos últimos 30 minutos, e permaneça imóvel e em silêncio durante a medição.

O que significa o símbolo de batimento irregular?

Este símbolo aparece se o aparelho detectar uma irregularidade do pulso durante a medição. Isso pode ser devido a movimentos, fala ou pulso irregular. Se o símbolo aparecer frequentemente, consulte seu médico. Este detector não substitui um exame cardíaco.

Como limpar e manter o esfigmomanômetro?

Limpe o aparelho com um pano macio ligeiramente úmido. Não molhe a braçadeira e não a lave na máquina. Não guarde o aparelho sob luz solar direta ou em local muito úmido. Remova as pilhas se o aparelho ficar sem uso por mais de três meses.

O aparelho é compatível com telefones celulares?

Não, o uso de um telefone celular próximo pode afetar o funcionamento do aparelho. Mantenha qualquer dispositivo de comunicação RF afastado durante o uso.

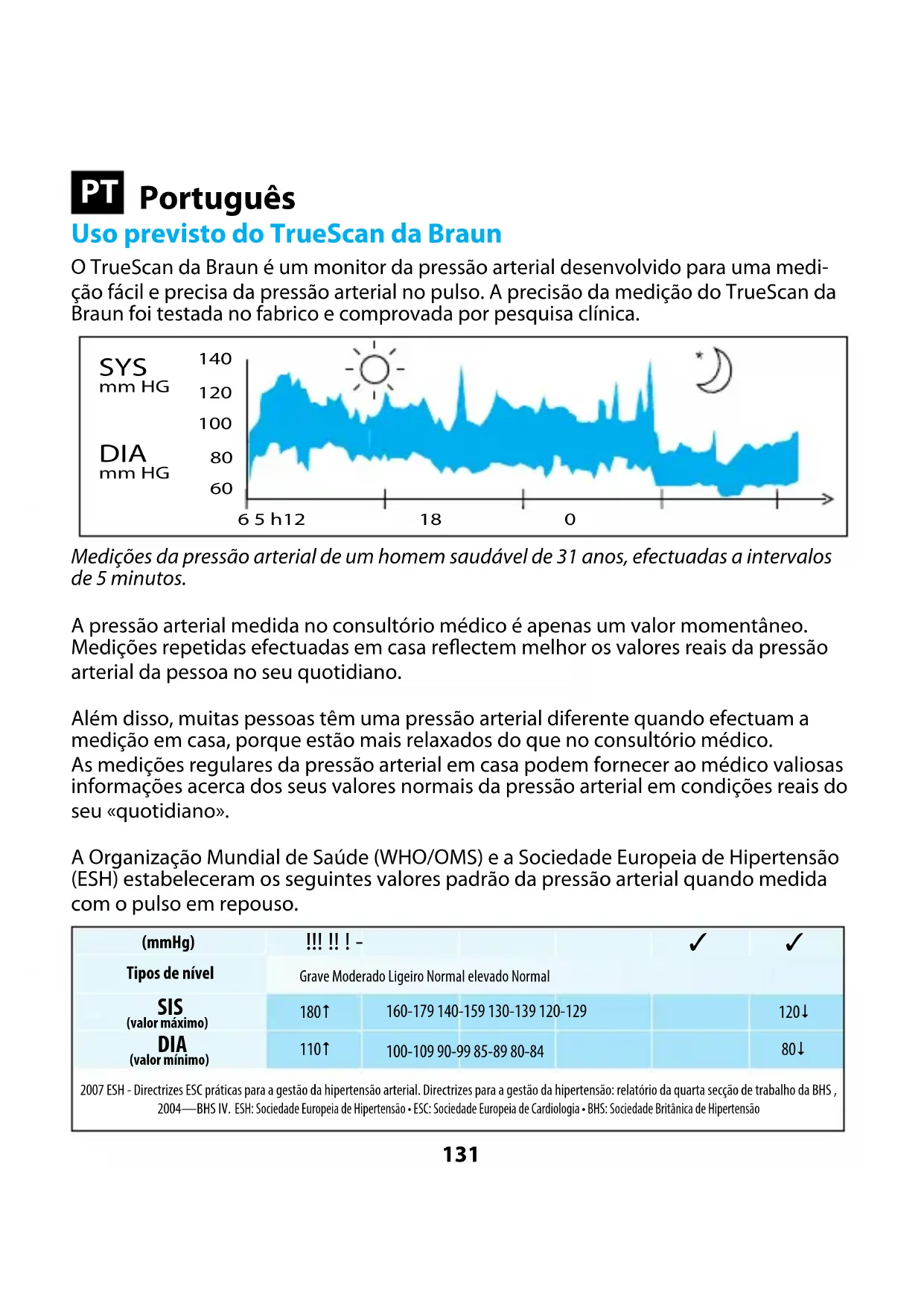

MANUAL DE UTILIZADOR TrueScan BPW4100 BRAUN

O TrueScan da Braun é um monitor da pressão arterial desenvolvido para uma medição fácil e precisa da pressão arterial no pulso. A precisão da medição do TrueScan da Braun foi testada no fabrico e comprovada por pesquisa clínica.

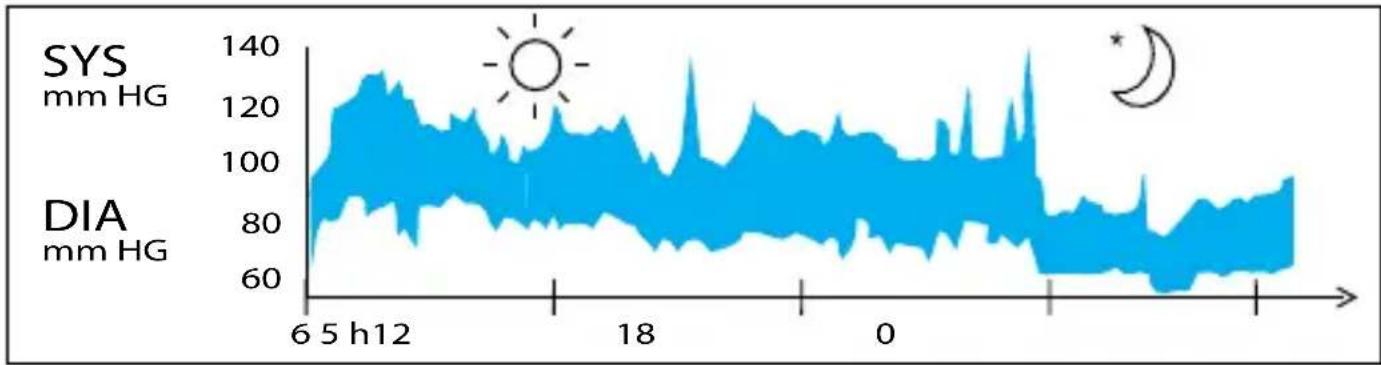

Medições da pressão arterial de um homem saudável de 31 anos, efectuadas a intervalos de 5 minutos.

A pressão arterial medida no consultório médico é apenas um valor momentâneo. Medições repetidas efectuadas em casa reflectem melhor os valores reais da pressão arterial da pessoa no seu quotidiano.

Além disso, muitas pessoas têm uma pressão arterial diferente quando efectuam a medição em casa, porque estão mais relaxados do que no consultório médico.

As medições regulares da pressão arterial em casa podem fornecer ao médico valiosas informações acerca dos seus valores normais da pressão arterial em condições reais do seu «quotidiano».

A Organização Mundial de Saúde (WHO/OMS) e a Sociedade Europeia de Hipertensão (ESH) estabeleceram os seguintes valores padrão da pressão arterial quando medida com o pulso em repouso.

(mmHg)	!!! !!! -				✓	✓
Tipos de nível	Grave Moderado Ligeiro Normal elevado Normal
SIS (valor máximo)	180↑	160-179 140-159 130-139 120-129				120↓
DIA (valor mínimo)	110↑	100-109 90-99 85-89 80-84				80↓
2007 ESH - Directrizes ESC práticas para a gestão da hipertensão arterial. Directrizes para a gestão da hipertensão: relatório da quarta secção de trabalho da BHS, 2004—BHS IV. ESH: Sociedade Europeia de Hipertensão • ESC: Sociedade Europeia de Cardiologia • BHS: Sociedade Britânica de Hipertensão

O que deve saber acerca deste monitor da pressão arterial

Todos os monitores da pressão arterial de pulso devem estar ao nível do coração com vista a medições precisas. Exemplo: Se colocar o monitor 20 cm abaixo do nível do coração conforme indicado à esquerda (por ex., colocando o braço sobre uma mesa), a leitura obtida será demasiado elevada em cerca de 15 mmHg.

O TrueScan da Braun possui um sistema de posicionamento fácil (A): Orienta-o até ter o braço de medição na posição certa ao nível do coração e confirma a posição correcta do braço antes de efectuar a medição.

Informações de segurança e Precauções importantes

- Leia cuidadosamente as Instruções de Utilização na sua totalidade para assegurar resultados de medição precisos.

- Opere a unidade apenas conforme previsto. Não a utilize para quaisquer outros objectivos.

- Esta unidade destina-se apenas para uso doméstico. Mantenha a unidade e respectivas pilhas longe das crianças.

- As pessoas que sofrem de arritmias cardíacas, consrições vasculares, arteriosclerose nas extremidades, diabetes ou utilizadores de pacemakers cardíacos devem consultar o seu médico antes de medirem a sua pressão arterial sozinhos, visto que podem ocorrer variações dos valores da pressão arterial em tais casos.

- Consulte o seu médico primeiro se estiver a efectuar qualquer tratamento médico ou a tomar qualquer medicação.

- O uso deste monitor da pressão arterial não se destina a substituir uma consulta com o seu médico.

- Não desmonte ou tente reparar a unidade ou os seus componentes.

- Não use o equipamento na presença de gases inflamáveis (como gás anestésico, oxigénio ou hidrogénio) ou líquidos inflamáveis (como álcool).

- A unidade destina-se a ser utilizada para medir a pressão arterial e pulsação apenas em adultos, não recomendado para uso em neonatos.

- Não use um telemóvel perto da unidade. Isso poderá originar uma falha operacional.

- Evite utilizar numa área radiante elevada para medir os dados correctamente.

- A substituição por um punho diferente do fornecido poderá originar um erro de medição. Contacte o Centro de Assistência local para obter mais informações sobre a Informação de Segurança e Precauções Importantes.

Descrição do produto

A Sistema de posicionamento K Pressão sistólica fácil B Botão Utilizador L Pressão diastólica C Botão de activação/desactiva- M Indicador WHO/ESH valção (alimentação) D Botão Memory/Average N Frequência da pulsação Function (Memória/Função de média) E Compartimento das pilhas O Indicador da frequência cardíaca F Botão Definição da P Indicador de pilhas fracas hora e data G Botão Ajustar Q Batimento cardíaco irregular H Punho R Hora I Correia com fecho velcro S Mês e dia J Ícone Utilizador

• Use 2 pilhas alcalinas, de tipo LR 03 (AAA) (por ex., Energizer), conforme fornecido com esta unidade.
• Aviso: não use pilhas recarregáveis.

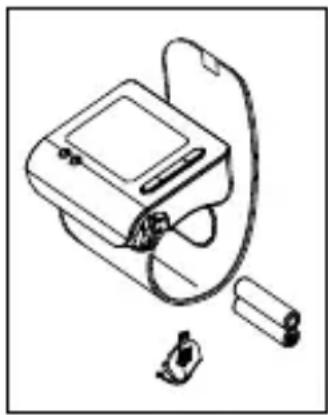

• Remova a tampa do compartimento das pilhas e insira 2 pilhas com a polaridade correcta (ver símbolo no compartimento das pilhas (E)).
• As novas pilhas (Energizer) permitem a execução de aproximadamente 300 medições.
• Elimine apenas as pilhas que estejam gastas. Não devem ser eliminadas juntamente com os resíduos domésticos, mas sim em locais de recolha apropriados ou através do seu respectivo revendedor.

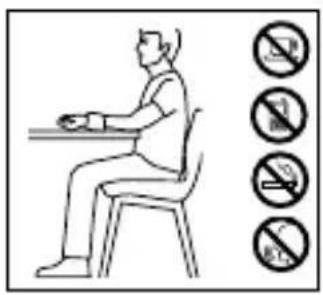

Regras chave para medições precisas da pressão arterial

O manuseamento correto é essencial para a obtenção de medições precisas!

- Efetue as medições sempre à mesma hora do dia, de preferência de manhã, e nas mesmas condições.

• Efetue as medições 30 minutos depois de fumar ou beber café ou chá.
• Retire o relógio e quaisquer joias que use antes de colocar a unidade no braço de medição.
• Ao executar uma medição, sente-se, relaxe, mantenha-se quieto, em particular a mão e os dedos do braço de medição, não fale ou movimente-se.
• Mantenha a unidade ao nível do coração durante a medição.
• Aguarde cerca de 3 minutos antes de repetir uma medição.

Efetuar uma medição

Cumpra as instruções fornecidas abaixo com vista a obter uma medição fiável da pressão sanguínea. Coloque o pulso no pulso direito para efetuar uma medição. Também é possível utilizar a unidade no pulso esquerdo.

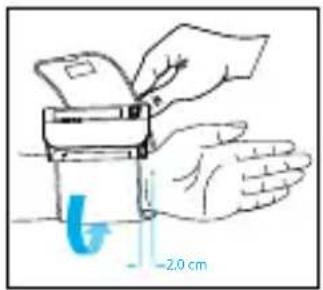

1. Coloque o invólucro do monitor no lado mais fino do seu antebraço despido com o monitor virado para cima. Mantenha os 2 cm de distância necessários em relação à sua linha da palma.

1. Prenda o punho no seu pulso. Certifique-se de que o punho está firmemente preso.
2. Prima o botão On/Off (ativação/desativação) (C) vermelho.

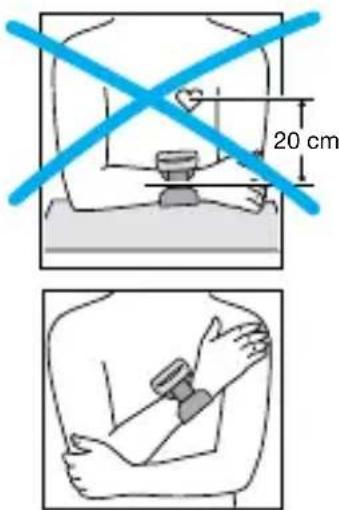

1. Coloque a mão onde se encontra a unidade sobre o outro braço, conforme ilustrado. Mova lentamente a mão para cima ao longo do braço. Observe o sistema de posicionamento (A) e mova a sua mão para cima ou baixo de acordo com a direção da seta apresentada.

1. O ícone verde do braço existente na unidade surge com um contorno preto e é emitido um conjunto de 4 sinais sonoros ("BEEP BEEP BEEP BEEP") se a posição do pulso for a correta e precisa. A unidade insuflar-se-á automaticamente e iniciará a medição do utilizador imediatamente após a emissão do conjunto dos 4 sinais sonoros. A leitura surge no ecrã LCD quando a medição for concluída.

TOPO: VALOR SISTÓLICO

MEIO: VALOR DIASTÓLICO

FUNDO: PULSAÇÃO

A medição não é iniciada se a posição de medição for incorreta, não havendo assim nenhuma possibilidade de obter uma medição errada ou imprecisa.

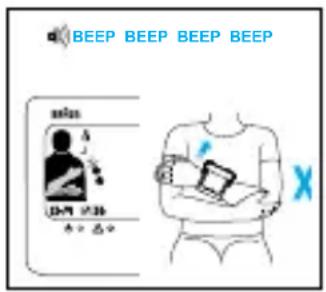

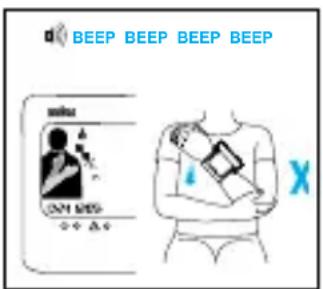

A unidade emitirá sinais sonoros rapidamente se o sistema de posicionamento indicar uma posição incorreta. Terá de mover o braço para cima ou para baixo de acordo com a direção da seta apresentada no ecrã LCD.

O ecrã LCD indica quando o pulso se encontra na posição correta ao nível do coração e a medição é iniciada.

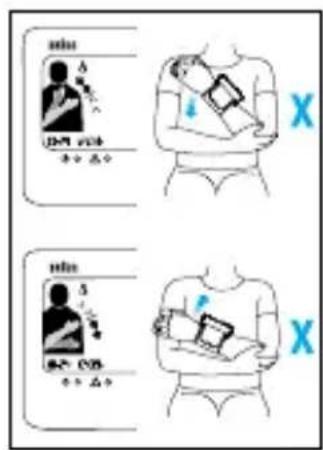

Braço de medição: O ecrã LCD indicará se o pulso estiver numa posição inferior em relação ao nível do coração e emitirá um conjunto de sinais sonoros ("BEEP BEEP BEEP BEEP").

O ecrã LCD indicará se o pulso estiver numa posição superior em relação ao nível do coração e emitirá um conjunto de sinais sonoros ("BEEP BEEP BEEP BEEP").

Se desativar o sistema de posicionamento, não receberá qualquer indicação antes de processar a medição.

Nota:

- Um código de erro surgirá no ecrã LCD no caso de erros do sistema ou de manuseamento, não fornecendo resultados imprecisos (para obter mais informações, consulte a secção «O que fazer se...»).

Prima o botão On/Off (ativação/desativação) para desligar a unidade, caso contrário ela desligar-se-á automaticamente passados 2 minutos.

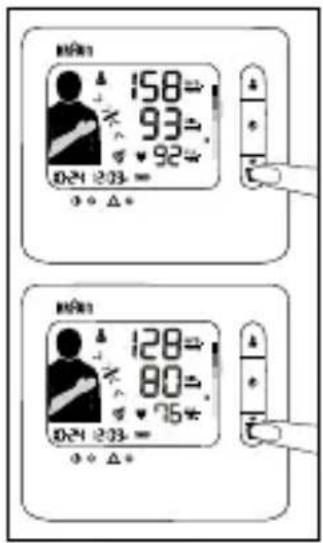

Modo Memória

O monitor de pressão arterial pode armazenar as leituras de 80 (2x40) medições. O armazenamento é efetuado automaticamente após cada medição concluída. A memória não é volátil. Isto significa que não perderá os dados armazenados ao substituir as pilhas. Os valores mais antigos serão substituídos quando a memória estiver cheia.

Como analisar a memória

• Certifique-se de que a unidade está desligada.
• Prima o botão Memory/Average Function (Memória/Função de média). O ecrã LCD apresentará primeiro a média da pressão arterial dos últimos 7 dias.
• Prima o botão Memory/Average Function (Memória/Função de média) novamente para apresentar a leitura mais recente.
• Prima-o novamente para apresentar a próxima leitura.

Função de Média: Média de 7 dias

• Prima o botão Memory/Average Function (Memória/Função de média) uma vez para apresentar o resultado da funcionalidade "7 Day Average" (Média de 7 dias) no ecrã LCD.
• Ao efectuar uma medição, certifique-se de que a configuração da DATA / HORA está certa, para assegurar o resultado correcto da funcionalidade "7 Day Average" (Média de 7 dias).
• A indicação "" surgirá no ecrã LCD se não houverem quaisquer dados na memória da unidade.

Como apagar os dados da memória

• Certifique-se de que a unidade está desligada.
• Prima o botão Memory/Average Function (Memória/Função de média) durante, pelo menos, 10 segundos.

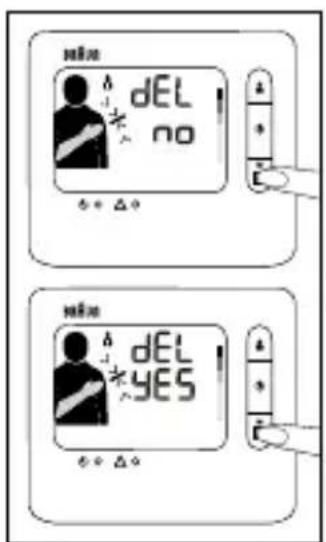

• A indicação "del no" (apagar não) surge no ecrã LCD, conforme ilustrado.
• Prima o botão Memory/Average Function (Memória/Função de média) novamente. A indicação "del yes" (apagar sim) surge no ecrã LCD.

- Prima o botão "power" (alimentação) da unidade se tiver a certeza que todos os dados do utilizador em questão podem ser apagados. Em seguida, todos os dados deste utilizador serão então apagados e a unidade desligar-se-á.

Nota: Se definir a opção "delete yes" (apagar sim), mas não premir um botão durante 2 minutos, a unidade encerrar-se-á automaticamente mas não apagará os dados da pressão arterial do utilizador em questão. O utilizador tem de confirmar a operação de eliminação.

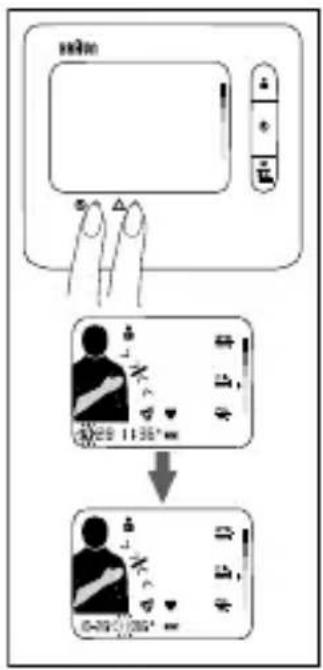

Selecionar modo

• Certifique-se de que a unidade está desligada.

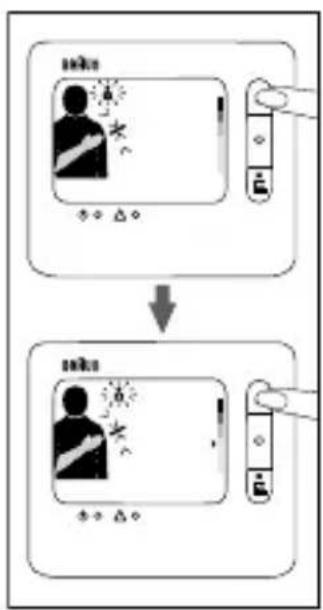

• Prima o botão "user" (utilizador) e o modo do atual utilizador piscará no ecrã LCD.
• Prima o botão "user" (utilizador) novamente para passar para o modo do outro utilizador.
• Prima o botão "power" (alimentação) para memorizar o modo do utilizador desejado e sair desta opção depois de configurar o modo de utilizador correto.
• Se selecionou o modo de utilizador correto e não premir um botão da unidade durante 2 minutos, a unidade desligar-se-á e memorizará automaticamente o modo de utilizador selecionado.

Como configurar a data e a hora

• Desligue primeiro a unidade. Prima o botão "set" (definir) e a opção do "month" (mês) piscará no ecrã.
• Prima o botão "adjust" (ajustar) para alterar o mês selecionado atualmente. (Só é possível aumentar o mês.)
• Prima o botão "set" (definir) novamente quando selecionar o mês correto.
• Em seguida, a indicação da "date" (data) piscará no ecrã.
• Cumpra o mesmo processo acima indicado para ajustar as definições da "date" (data), "hour" (horas) e "minute" (minutos).
• Prima o botão "power" (alimentação) ao concluir a configuração da data/hora para encerrar a unidade. Se não premir nenhum botão durante 2 minutos, a unidade desligar-se-á e armazenará automaticamente o modo de utilizador selecionado.

Como ativar/desativar (on/off) o sistema de posicionamento Para desativar o sistema de posicionamento, prossiga da seguinte maneira:

• Desligue primeiro a unidade.
• Prima ininterruptamente o botão "user" (utilizador) durante 5 segundos.

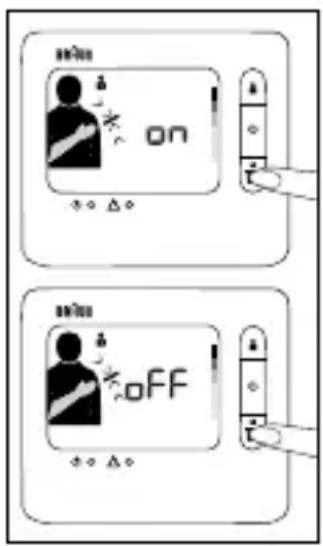

• A indicação “on” (ligado) surgirá no ecrã LCD se a função “position system” (sistema de posicionamento) estiver activada. A indicação “off” (desligado) surgirá no ecrã LCD se a função “position system” (sistema de posicionamento) estiver desactivada.
• Prima o botão "user" (utilizador) novamente para alterar o estado da função "position system" (sistema de posicionamento).
• Quando tiver configurado a função "position system" (sistema de posicionamento) conforme desejado, prima o botão "power" (alimentação) para desligar a unidade e memorizar o estado do "position system" (sistema de posicionamento).

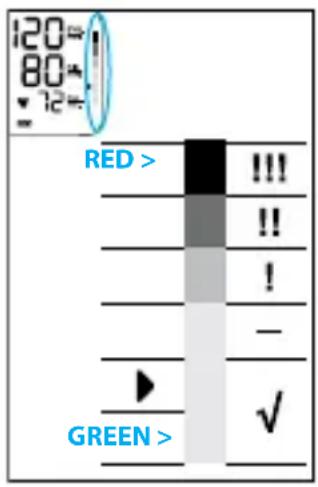

O indicador WHO/ESH para avaliar os dados da pressão arterial

Esta unidade está equipada com um Indicador do Nível de Pressão Arterial (M) implementado de acordo com as indicações da WHO/OMS e as directrizes da ESH em 2007. Para cada medição apresentada no ecrã, o cursor indicará o nível de pressão arterial com o código cromático correspondente, de verde a vermelho. Pode utilizar esta classificação diariamente como orientação para compreender o seu nível de pressão arterial. Deve consultar o seu médico se estiver preocupado com o nível de classificação.

Detector do batimento cardíaco irregular

O aparecimento deste símbolo significa que foi detectada uma determinada irregularidade da pulsação durante a medição. Falar, mover, abanar ou uma pulsação irregular durante a medição pode originar o aparecimento deste ícone. Normalmente isto não constitui um motivo de preocupação, mas se o símbolo surgir frequentemente, recomendamos que consulte o seu médico. A unidade não substitui um exame cardíaco, mas serve para detectar irregularidades na pulsação numa fase precoce.

Calibração

Esta unidade foi calibrada na altura do fabrico. Não é necessário recalibrar a unidade periodicamente se esta for utilizada de acordo com as Instruções de Utilização. Contacte um Centro de Apoio ao Cliente da Kaz autorizado caso questione a qualquer altura a precisão da medição, ou necessitar de manutenção ou reparação.

A data de fabrico é indicada pelo número do LOTE na traseira da unidade. Os três números após a indicação LOTE representam o dia do ano do fabrico. Os dois últimos números o ano do fabrico. Um exemplo: LOT 25010KYD – esta unidade foi fabricada no 250º dia do ano 2010.

Armazenamento e limpeza

Guarde a unidade na caixa de armazenamento quando não estiver em uso. Limpe-a com um pano macio ligeiramente humedecido. Não molhe o punho ou tente-o limpar com água. Não lave ou limpe o punho a seco. Não armazene a unidade num local exposto à luz solar directa ou com um nível de humidade elevado. Retire as pilhas se não for utilizar a unidade durante um período de 3 meses ou mais. Substitua sempre todas as pilhas gastas por novas simultaneamente. Se necessário, use radiação ultravioleta para fins de desinfecção.

Especificações

Modelo: BPW4100

Ecrã: Ecrã de cristais líquidos

Amplitude de medição: 0-280 mmHg (pressão do punho)

Medição da pressão arterial

: Pressão sistólica: 60-280 mmHg

Pressão diastólica: 30-250 mmHg

Frequência da pulsação: 40-180/min

Precisão laboratorial: Pressão do punho: ±3 mmHg

Frequência da pulsação: ±5%

Insuflação: Automático, macio adaptado à pressão arterial

Alimentação: 2 pilhas, tipo LR03 (AAA)

Protecção contra

choques eléctricos: Unidade com alimentação interna de tipo BF

Ambiente operacional: Temperatura +10 C / +40 C

Humidade 15 \~ 85%RH (Não condensada)

Pressão atmosférica 105 kPa ~ 80 kPa

Transporte e armazenamento: temperatura -20°C / +60°C

Humidade 15 ~ 85% RH (não condensada)

Pressão atmosférica 105 kPa ~ 80 kPa

Punho: adequado para uma circunferência de pulso de

13,5 a 21,5 cm

Acessórios: pilhas (2 * AAA)

Não é possível assegurar a precisão técnica se a unidade não for utilizada dentro dos intervalos de temperatura e humidade especificados.

O que fazer se...

Problema Causa Solução
Ícone das pilhas está a piscar	As pilhas estão gastos.É possível consultar as leituras na memória mas não efectuar medições.	Instalar pilhas novas.
Err 1 O punho não está	devidamente enrolado (demasiado largo) à volta do pulso.	Volte a enrolar o punho à volta do pulso apertando-o um pouco mais.
Err 2 • Moveu o braço durante	a medição efectuada no decurso da insuflação.A pressão sistólica é superior a 280mmHg	Não mova o braço ou fale quando estiver a efectuar uma medição.
O ecrã está negro Não são apresentadasinformações no ecrã.		Inspeccione as pilhas para assegurar que as polaridades das mesmas é a correcta.
As medições parecem ser demasiado elevadas ou baixas	A pressão arterial varia constantemente ao longo do dia. a leitura efectuada na medição é afectada por muitos factores, tais como o stress, hora do dia, falar, tossir, rir, mover-se, etc., durante a medição.	Leia a secção “Regras cha-ve para medições precisas da pressão arterial” e “Efectuar uma medição”
Antes da medição, o sistema de posiciona-mento fácil (A) no ecrã não funciona.	O sistema de posiciona-mento (A) está desactivado.	Consulte o capítulo «Seleccionar modo» para activar o sistema de posicionamento (A).

Equipamento de tipo BF

O equipamento de comunicações portátil e de RF móvel pode afetar o funcionamento do EQUIPAMENTO MÉDICO ELÉTRICO.

FABRICANTE

Limitação da temperatura

IP4X: classificação de proteção internacional

RoHS

Não elimine este produto juntamente com os resíduos domésticos no final da sua

vida útil. A eliminação pode ocorrer no seu revendedor local ou em pontos de recolha apropriados disponibilizados para o efeito no seu país. SÍMBOLO DA MARCA DE

Sujeito a alteração sem aviso prévio.

SINAL DE ATENÇÃO. CONSULTAR DOCUMENTOS ANEXOS

Esta unidade está em conformidade com os termos e provisões da directiva EC 93/42/EEC (Directiva de Dispositivos Médicos).

O EQUIPAMENTO MÉDICO ELÉCTRICO precisa de precauções especiais no que diz respeito à EMC. Para obter uma descrição detalhada dos requisitos de EMC contacte um Centro de Assistência autorizado local (ver cartão da garantia).

Garantia

Consultar a declaração da garantia no panfleto do Centro de Apoio ao Cliente Kaz.
