KÄYTTÖOHJE TrueScan BPW4100 BRAUN

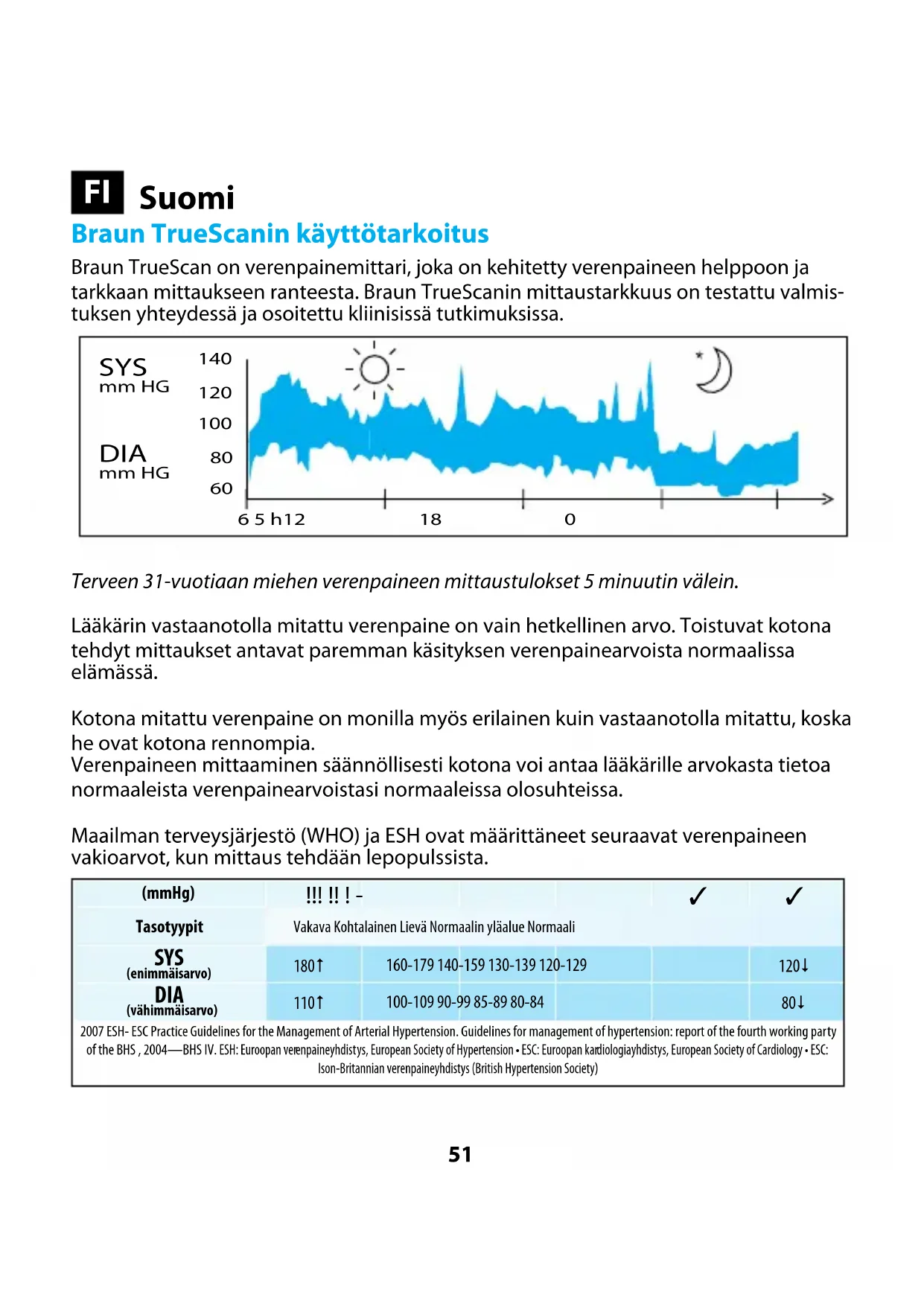

Braun TrueScanin käyttötarkoitus

Braun TrueScan on verenpainemittari, joka on kehitetty verenpaineen helppoon ja tarkkaan mittaukseen ranteesta. Braun TrueScanin mittaustarkkuus on testattu valmistuksen yhteydessä ja osoitettu kliinisissä tutkimuksissa.

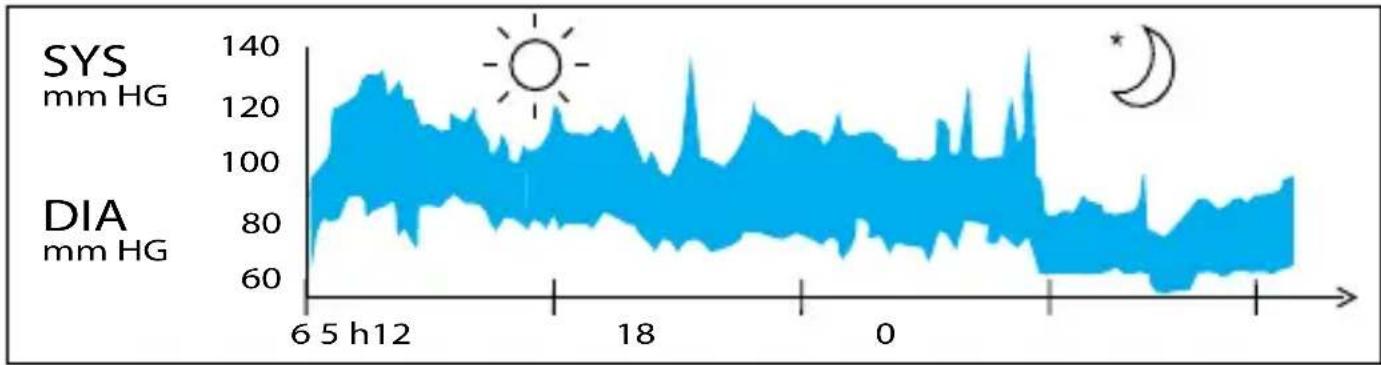

Terveen 31-vuotiaan miehen verenpainen mittaustulokset 5 minuutin välein.

Lääkärin vastaanotolla mitattu verenpaine on vain hetkellinen arvo. Toistuvat kotona tehdyt mittaukset antavat paremman käsityksen verenpainearvoista normaalissa elämässä.

Kotona mitattu verenpaine on monilla myös erilainen kuin vastaanotolla mitattu, koska he ovat kotona rennompia.

Verenpaineen mittaaminen säännöllisesti kotona voi antaa lääkärille arvokasta tietoa normaaleista verenpainearvoistasi normaaleissa olosuhteissa.

Maailman terveysjärjestö (WHO) ja ESH ovat määrittäneet seuraavat verenpaineen vakioarvot, kun mittaus tehdään lepopulssista.

(mmHg)	!!! !!! -				✓	✓
Tasotyypit	Vakava Kohtalainen Lievä Normaalin yläalue Normaali
SYS(enimmäisarvo)	180↑	160-179 140-159 130-139 120-129				120↓
DIA(vähimmäisarvo)	110↑	100-109 90-99 85-89 80-84				80↓

Tietoja tästä verenpainemittarista

Ranneverenpainemittarit on tarkkojen mittaustulosten saami- seksi asetettava sydämen korkeudelle. Esimerkki: Jos mittari asetetaan 20 cm sydämen tason alapuolelle (ks. kuva vasemmal- la) esimerkiksi asettamalla käsivarsi pöydälle, saatava lukema on noin 15 mmHg liian korkea.

Tämän vuoksi Braun TrueScanissa on helppokäyttöinen asetusjärjestelmä (A): se opastaa pitämään käden, josta mittaus tehdään, oikeassa asennossa sydämen korkeudella ja antaa tietoja käsivarren oikeasta asennosta ennen mittauksen tekemistä.

Turvallisuutta koskevia tietoja ja tärkeitä varotoimia

• Lue käyttöohjeet kokonaan, jotta voit varmistaa tarkat mittaustulokset.

- Käytä laitetta vain sen käyttötarkoituksen mukaisesti. Älä käytä muihin tarkoituksiin.

- Tämä tuote on tarkoitettu vain kotikäyttöön. Pidä tuote ja paristot poissa lasten ulottuvilta.

- Ihmisten, joilla on rytmihäiriöitä, verisuonten supistumista, raajojen valtimonkovettumistauti, diabetes tai jotka käyttävät sydämentahdistinta, on neuvoteltava lääkärinsä kanssa ennen itsenäistä verenpaineen mittausta, sillä verenpainearvot voivat näissä tapauksissa olla poikkeavat.

- Jos olet lääkärin hoidossa tai käytät jotakin lääkettä, keskustele ensin lääkärisi kanssa.

- Tämän verenpainemittarin käyttöä ei ole tarkoitettu korvaamaan lääkärin tapaamista.

- Älä pura tai vritä koriata laitetta tai sen osia.

- Älä käytä laitetta tilassa, jossa on syttyviä kaasuja (kuten anestesiakaasuja, happea tai yetvä) tai syttyviä nesteitä (kuten alkoholia).

- Laite on tarkoitettu verenpainen ja pulssin mittaamiseen, ei suositella vastasyntyneiden lasten verenpainen ja pulssin mittaamiseen.

- Älä käytä matkapuhelinta laitteen läheisyydessä. Se saattaa aiheuttaa virheellisen mittaustuloksen.

- Jotta saisit oikean mittaustuloksen, vältä laitteen käyttöä tiloissa, joissa on korkea säteilytaso.

- Jos mittauksessa ei käytetä laitteeseen kuuluvaa mansettia, mittaustulos saattaa olla virheellinen. Lisätietoja koskien turvallisuutta ja tärkeitä varoituksia saat ottamalla yhteyden paikalliseen huoltokeskukseen.

Tuotteen kuvaus

A Helppokäyttöinen asetusjärjestelmä K Systolinen paine

B Käyttäjäpainike L Diastolinen paine

C Virtapainike M WHO/ESH-ilmaisin

D Muisti/Keskiarvo-toimintopainike N Syke

E Paristotila O Sykkeen ilmaisin

F Kellonajan ja päivämäärän P Paristojen alhaisen varauksen ilmaisin asetuspainike

G Säätöpainike Q Epäsäännöllinen syke

I Tarranauha S Kuukausi ja päivä

J Käyttäjäkuvake

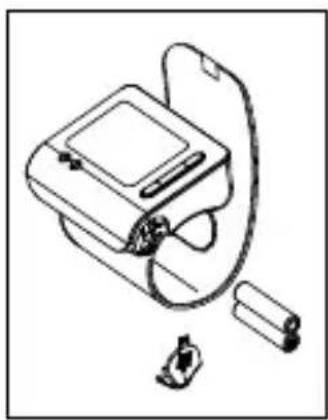

Paristojen asentaminen

- Käytä kahta tuotteen mukana toimitetun kaltaista tyypin LR 03 (AAA) alkaliparistoa (esim. Energizer).

• Varoitus: Älä käytä akkuja.

- Irrota paristotilan kansi ja aseta paristotilaan kaksi paristoa napaisuus huomioon ottaen (katso paristotilassa (E) oleva symboli).

- Uusilla paristoilla (Energizer) voi tehdä noin 300 mittausta.

- Hävitä vain tyhjät paristot. Niitä ei saa hävittää talousjätteen mukana, vaan ne on toimitettava keräyspisteeseen tai jälleenmyyjälle.

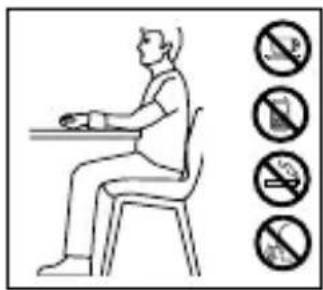

Tärkeimmät säännöt tarkkojen verenpainearvojen mittaukseen

Tarkkojen verenpainearvojen mittaaminen edellyttää oikeaa toimintaa!

- Tee mittaukset aina samaan aikaan päivästä, mieluiten aamulla, ja samoissa olosuhteissa.

- Älä tee mittausta 30 minuutin kuluessa tupakoinnista, kahvin tai teen juomisesta.

- Irrota rannekello ja -korut ennen laitteen asettamista käsivar- teen.

- Kun teet mittausta, istu alas, rentoudu ja pysy paikallasi. Älä

liikuta mittauskäden kättä ja sormia, älä liiku tai puhu.

• Pitele laitetta mittauksen aikana sydämen korkeudella.
• Odota noin 3 minuuttia ennen mittauksen toistamista.

Mittauksen tekeminen

Noudata seuraavia ohjeita, jotta saat luotettavan verenpaineen mittaustuloksen. Kun mittaat, aseta mansetti oikeaan ranteesesi. Laitetta voi käyttää myös vasemmassa ranteessa.

- 2.0 cm

1. Aseta mittarin kotelo paljaan kyynärvartesi kämmenen päähän siten, että mittari on ylöspäin. Etäisyyden kämmenestä on oltava 2 cm.

移动 G2N PDS

1. Kiinnitä mansetti ranteeseesi. Varmista, että mansetti asettuu tiukasti paikalleen.
2. Paina punaista virtapainiketta (C).

1. Nosta käsi, jossa laite on kiinni, toiselle käsivarrelle kuvassa osoitetulla tavalla. Liikuta kättä hitaasti käsivartta ylöspäin. Seuraa asetusjärjestelmää (A) ja siirrä kättä ylös- tai alaspäin kuvan nuolen osoittamaan suuntaan.

mild 25% 10% + + +

1. Jos ranne on oikeassa kohdassa, laitteen vihreään käsivarsiku-vakkeeseen tulee musta kehys. Laite antaa merkkiänet "PIIP PIIP PIIP PIIP". Laite täyttyy automaattisesti heti näiden neljän merkkiänen jälkeen ja alkaa tehdä mittausta. Kun mittaus on valmis, mittaustulos näkyy nestekidenäytössä.

YLHÄÄLLÄ: SYSTOLINEN ARVO

KESKELLÄ: DIASTOLINEN ARVO

ALHAALLA: SYKE

Jos mittausasento on virheellinen, mittausta ei voida aloittaa. Näin ollen väärää tai virheellistä mittaustulosta ei voida saada.

Laite antaa nopeita, peräkkäisiä merkkiääniä, jos järjestelmän sijainti on väärä. Siirrä kättä ylös- tai alaspäin nestekidenäytön nuolen osoittamaan suuntaan.

Jos ranne on oikealla tasolla sydämeen nähden, nestekidenäyttö ilmaisee tämän ja mittaus alkaa.

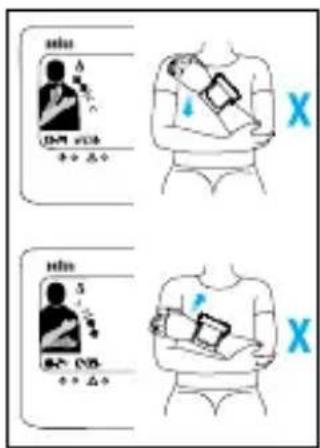

Mittauskäsi: Jos ranne on sydäntäsi alempana, nestekidenäytössä näkyy kuvan mukainen kuva ja laite antaa äänimerkit "PIIP PIIP PIIP PIIP".

Jos ranne on sydäntäsi ylempänä, nestekidenäytössä näkyy kuvan mukainen kuva ja laite antaa äänimerkit "PIIP PIIP PIIP PIIP".

Err

Jos asetusjärjestelmä on poistettu käytöstä, laite ei anna ohjeita ennen mittauksen tekemistä.

Huomaa:

- Jos järjestelmässä on vika tai laitetta käsitellään väärin, näytössä näkyy vikakoodi.Laite ei anna virheellisiä mittaustuloksia (katso tarkemmin kohdasta «Vikatilanteet»).

Sammuta tuote painamalla virtapainiketta. Muussa tapauksessa tuote sammuu automaattisesti 2 minuutin kuluttua.

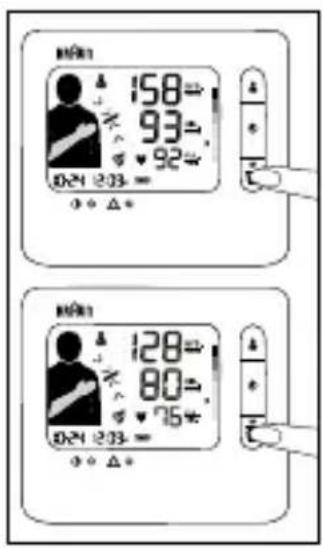

Muistitila

Verenpainemittariin tallentuu enintään 80 (2x40) mittausta. Tallennus tapahtuu automaattisesti jokaisen mittauskerran jälkeen. Muisti on haihtumaton eli tallennetut tiedot säilyvät, kun paristot vaihdetaan. Kun muisti on täynnä, vanhimmat arvot korvataan uusilla.

158 93 92 0:24 2:33 = 0 + Δ * 128 80 76 0:24 2:33 = 0 + Δ *

Muistin lukeminen

• Varmista, että tuotteen virta on katkaistu.
- Paina Muisti/Keskiarvo-toimintopainiketta. Nestekidenäytössä näkyy ensin viimeisten 7 päivän verenpainemittausten keskiarvo.
- Paina Muisti/Keskiarvo-toimintopainiketta uudelleen. Näkyviin tulee viimeisin lukema.
- Paina painiketta uudelleen. Näkyviin tulee seuraava lukema.

Keskiarvotoiminto: 7 päivän keskiarvo

• Paina Muisti/Keskiarvo-toimintopainiketta kerran. Näytössä näkyy 7 päivän keskiarvo.
• Kun teet mittausta, varmista, että PÄIVÄMÄÄRÄ ja KELLONAIKA ovat oikein. Näin saat oikean tuloksen 7 päivän keskiarvoksi.
• Jos muistissa ei ole viimeisten 7 päivän tietoja, näytössä näkyy merkintä "".

MIN dEL no MAX dEL YES

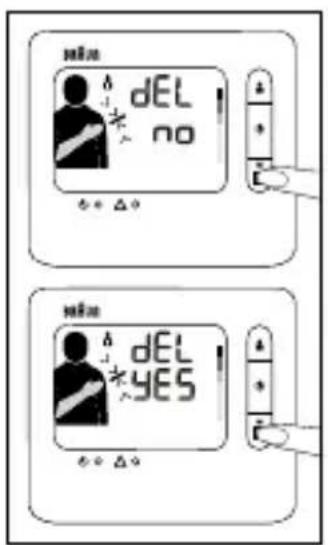

Muistitietojen poistaminen

• Varmista, että tuotteen virta on katkaistu.
- Paina Muisti/Keskiarvo-toimintopainiketta vähintään 10 sekuntia.
- Nestekidenäytössä näkyy teksti "del no" ("poista ei", ks. kuva).
- Paina Muisti/Keskiarvo-toimintopainiketta uudelleen. Nestekidenäytössä näkyy teksti "del yes" ("poista kyllä").
- Jos olet varma, että kyseisen käyttäjän kaikki tiedot voidaan poistaa, paina virtapainiketta. Kyseisen käyttäjän kaikki tiedot poistetaan ja laite sammuu.

Huomaa: Jos olet valinnut vaihtoehdon "delete yes" (poista kyllä), mutta painiketta ei paineta 2 minuutin kuluessa, tuote sammuu automaattisesti, mutta kyseisen käyttäjän verenpainetiedot eivät poistu. Käyttäjän täytyy vahvistaa poisto.

Tilan valitseminen

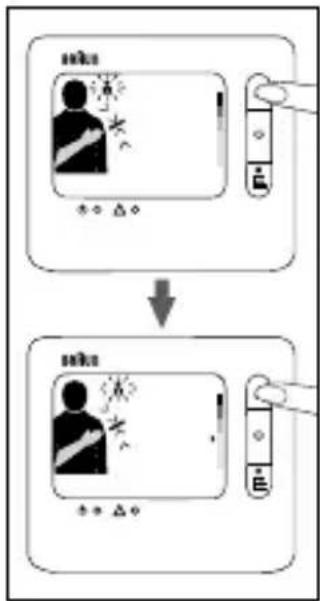

Käyttäjän1/käyttäjän2 valitseminen

• Varmista, että tuotteen virta on katkaistu.
- Paina käyttäjäpainiketta. Nykyisen käyttäjän tila vilkkuu neste-kidenäytössä.
- Paina käyttäjäpainiketta uudelleen. Laite siirtyy toisen käyttäjän tilaan.
- Kun olet valinnut oikean käyttäjän tilan, tallenna käyttäjän tila ja poistu asetuksesta painamalla virtapainiketta.
- Jos olet valinnut oikean käyttäjän tilan, etkä paina painiketta 2 minuutin kuluessa, tuote sammuu ja tallentaa valitun käyttäjän tilan automaattisesti.

Päivämäärän ja kellonajan asettaminen

• Sammuta tuote. Paina asetuspainiketta. Kuukausi alkaa vilkkua.
• Vaihda kuukausi painamalla säätöpainiketta. (Kuukauden numeroa voi vain suurentaa.)
• Kun kuukausi on oikea, paina asetuspainiketta uudelleen.
• Seuraavaksi vilkkuu päivä.
• Toimi samaan tapaan ja säädä päivä, tunnit ja minuutit.
• Kun olet asettanut päivämäärän ja kellonajan, voit sammuttaa tuotteen painamalla virtapainiketta. Jos et paina painiketta 2 minuutin kuluessa, tuote sammuu ja tallentaa valitsemasi käyttäjän tilan automaattisesti.

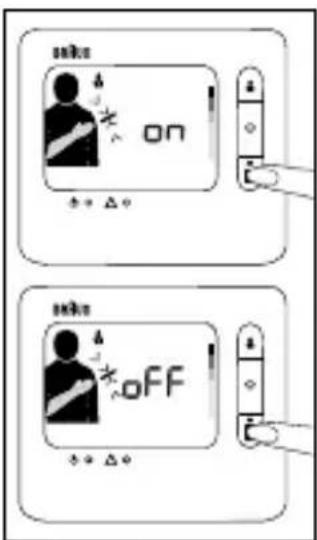

Asetusjärjestelmän ottaminen käyttöön ja poistaminen käytöstä

Toimi seuraavasti, jos haluat poistaa asetusjärjestelmän pois käytöstä:

• Sammuta tuote.
• Paina käyttäjäpainiketta ja pidä sitä painettuna 5 sekunnin ajan.
• Jos asetusjärjestelmä on käytössä, nestekidenäytössä näkyy teksti "on". Jos asetusjärjestelmä on poissa käytössä, nestekidenäytössä näkyy teksti "off".
• Paina käyttäjäpainiketta uudelleen. Asetusjärjestelmän käyttö-

on OFF

120 80 72 RED > !!! !! ! - GREEN >

tila vaihtuu.

- Kun asetusjärjestelmän käyttöasetus vastaa haluamaasi, voit sammuttaa tuotteen painamalla virtapainiketta. Asetusjärjestelmän tila tallentuu muistiin.

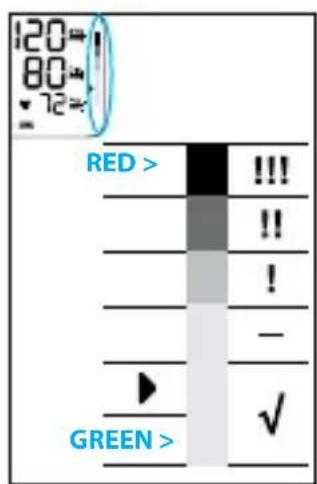

WHO:n/ESH:n verenpainearvojen arviointi

Tässä laitteessa on verenpaineen tasoilmaisin (M), joka on määritetty WHO:n ja Euroopan verenpaineyhdistyksen (ESH) vuoden 2007 ohjeiden mukaisesti. Osoitin ilmaisee jokaisen näytössä näkyvän mittaustuloksen osalta verenpaineen tason vihreästä punaiseen vaihtelevan värikoodin avulla. Luokitusta voi käyttää päivittäisenä oppaana verenpaineen tason ymmärtämiseen. Jos olet huolissasi arvojesi luokituksesta, ota yhteys lääkäriisi.

Epäsäännöllisen sykkeen ilmaisin

Jos näytössä näkyy symboli , nittauksen aikana havaittiin epäsäännöllinen syke. Symboli voi tulla näkyviin, jos puhut, liikut tai täriset mittauksen aikana tai jos syke on epäsäännöllinen mittauksen aikana. Yleensä ei ole syytä huoleen. Jos symboli tulee näkyviin usein, on kuitenkin suositeltavaa ottaa yhteys lääkäriin. Laite ei korvaa sydämen tutkimusta, vaan havaitsee sykkeen epäsäännöllisyydet varhaisessa vaiheessa.

Kalibrointi

Tämä tuote on kalibroitu valmistuksen yhteydessä. Jos laitetta käytetään käyttöohjeiden mukaisesti, sitä ei tarvitse kalibroida säännöllisesti uudelleen. Jos sinulla on koska tahansa mittaus-tarkkuuteen, huoltoon ja korjaukseen liittyviä kysymyksiä, ota yhteys Kazin valtuutettuun asiakaspalvelukeskukseen.

Valmistuspäivämäärä on ilmoitettu tuotteen takana olevalla LOT-numerolla. LOT-merkinnän jälkeen tulevat kolme numeroa ilmaisevat valmistusvuoden päivän. Viimeiset kaksi numeroa ilmaisevat valmistusvuoden. Esimerkki: LOT 25010KYD – tuote on valmistettu vuoden 2010 250. päivänä.

Säilytys ja puhdistus

Säilytä laitetta säilytyskotelossa, kun sitä ei käytetä. Puhdista tuote pehmeällä, hieman kostella kankaalla. Älä kastele mansettia tai yritä puhdistaa sitä vedellä. Älä pese tai kuivapese mansettia. Älä säilytä tuotetta paikassa, jossa se altistuu suoralle aurin-gonvalolle tai suurelle kosteudelle. Poista paristot, jos laitetta ei käytetä vähintään 3 kuukauden aikana. Vaihda aina kaikki paristot samaan aikaan. Desinfioi tarvittaessa ultraviolettisäteilyllä.

Tekniset tiedot

Malli: BPW4100

Toimintaperiaate: Oskillometrinen menetelmä

Näyttö: Nestekidenäyttö

Mittausalue: 0-280mmHg (mansetin paine)

Verenpaineen mittaus: Systolinen paine: 60–280 mmHg

Diastolinen paine: 30–250 mmHg

Syke: 40-180/min

Laboratoriotarkkuus: Mansetin paine: ±3 mmHg

Syke: ±5%

Täyttö: Automaattinen, pehmeä verenpaineen mukaan

Virtalähde: 2 paristoa, tyyppi LR03(AAA)

Sähköiskun suojaus: Sisäinen virtalähde, laitetyyppi BF

Käyttöympäristö: Lämpötila +10 °C / +40 °C

Humidity 15 \~ 85 % RH (kondensoimaton)

Ilmanpaine 105 kPa \~ 80 kPa

Kuljetus- ja Lämpötila -20 °C / +60 °C

säilytysympäristö

Kosteus 15 \~ 85 % RH (kondensoimaton)

Ilmanpaine 105 kPa \~ 80 kPa

Mansetti:

Soveltuu ranteenympäryksille 13,5–21,5 cm

Lisälaite:

Paristoa (2 * AAA)

Laitteen teknistä tarkkuutta ei voida taata, jos laitetta käytetään muussa kuin määrite-tyssä lämpötilassa ja kosteudessa.

Toiminta ongelmatilanteissa

Ongelma Syy Ratkaisu
Paristokuvake vilkkuu • Parisi	stojen varaus on loppumassa.Muistia voidaan lukea, mutta mittauksia ei voida tehdä.	Vaihda uudet paristot.
Err 1 Mansettia ei ole sidottu	ranteeseen hyvin (liian löysä).	Kiinnitä mansetti rantee-seen tiukemmin.
Err 2 • Käsi liikkui täyttömit-tauksen aikana.Systolinen paine on yli 280mmHg		Älä liikuta kättä tai puhu, kun teet mittausta.
Ei näyttöä Näytössä ei näy tietoja. Tarkista, että paristot on		asennettu oikein. Tarkista paristojen napaisuus.
Mittaustulos vaikuttaa liian suurelta tai pieneltä	Verenpaine vaihtelee jatkuvasti päivän mittaan. Mittaustulokseen vaikuttavat monet tekijät, kuten stressi, kellonaika, yskiminen, nauraminen tai liikkuminen mittauk-sen aikana.	Lue kohdat "Tärkeimmät säännöt tarkkojen veren-painearvojen mittauk-seen" ja "Mittauksen tekeminen".
Asetusjärjestelmä (A) ei toimi ennen mittausta.	Asetusjärjestelmä (A) on poissa käytöstä.	Katso kohta «Tilan valitseminen» ja ota asetusjärjestelmä (A) käyttöön.

Tyypin BF laite

Kannettavat ja liikuteltavat RF-viestintälaitteet voivat vaikuttaa SÄHKÖKÄYTTÖISIIN LÄÄKINTÄLAITTEISIIN.

VALMISTAJA

Lämpötilaraja

IP4X: IP-suojausluokka

RoHS

Älä hävitä tuotetta talousjätteen mukana sen käyttöiän päätyttyä.

Hävitä laite paikallisen jälleenmyyjän kautta tai toimita se asianmukaiseen keräyspisteeseen. DIREKTIIVIN 2002/96/EY MUKAINEN SÄHKÖ- JA ELEKTRONIIKKALAITTEEN SYMBOLI.

Tietoja voidaan muuttaa ilman ilmoitusta.

HUOMIOMERKKI. KATSO OHJEASIAKIRJAT.

Tuote täyttää lääkinnällisistä laitteista annetun direktiivin 93/42/ETY vaatimukset. SÄHKÖKÄYTTÖINEN LÄÄKINNÄLLINEN LAITE, sähkömagneettiseen yhteensopivuuteen kiinnitettävä erityistä huomiota. Tarkempia tietoja sähkömagneettisesta yhteensopivuudesta saa paikallisesta valtuutetusta huoltokeskuksesta (katso takuukortti).

Takuu

Katso Kaz-asiakaspalvelukeskuskirjasen sisäpuolella oleva ilmoitus.
