Tuotetyyppi	Ylävartalon verenpainemittari
Mallinumero	BPW4300 VitalScan
Merkki	Braun
Mittausmenetelmä	Oskillometrinen
Käsivarren ympärysmitan alue	22 - 32 cm
Näyttötyyppi	Suuri LCD-näyttö
Muistikapasiteetti	90 mittausta yhdelle käyttäjälle
Epäsäännöllisen sykkeen tunnistus	Kyllä
WHO-luokituksen ilmaisin	Kyllä
Akkutyyppi	4 x AA (1,5 V)
Verkkolaitteen yhteensopivuus	Kyllä (valinnainen, 6 V DC)
Automaattinen sammutus	Kyllä, 3 minuutin käyttämättömyyden jälkeen
Mitat (L x K x S)	Noin 15,0 x 10,0 x 7,0 cm
Paino (ilman akkuja)	Noin 300 g
Mansetin koko	Vakioaikuisen mansetti (22-32 cm)
Kliininen validointi	Kyllä, kansainvälisten protokollien mukaisesti
Takuu	2 vuotta
Huolto ja puhdistus	Pyyhi pehmeällä kuivalla liinalla; älä upota veteen
Turvaominaisuudet	Automaattinen täyttö ylipainesuojalla
Varaosat saatavilla	Mansetti ja verkkolaite saatavana erikseen

Usein kysytyt kysymykset - BPW4300 VitalScan BRAUN

Kuinka kiinnitän mansetin oikein?

Kiedo mansetti paljaan ylävartalon ympärille, noin 2-3 cm kyynärpään yläpuolelle. Varmista, että valtimomerkki on kohdistettu olkavaltimosi kanssa. Mansetin tulee olla tiukka mutta ei liian kireä.

Kuinka asetan päivämäärän ja kellonajan?

Pidä SET-painiketta painettuna 3 sekunnin ajan. Käytä nuolipainikkeita säätääksesi vuosi, kuukausi, päivä, tunti ja minuutti. Paina SET vahvistaaksesi jokainen vaihe.

Mitä epäsäännöllisen sykkeen symboli tarkoittaa?

IHS-kuvake ilmestyy, kun mittauksen aikana havaitaan epäsäännöllinen syke. Se tarkoittaa, että lukema saattaa olla vähemmän luotettava; ota yhteys lääkäriisi.

Kuinka monta mittausta voidaan tallentaa?

Laite tallentaa jopa 90 mittausta yhdelle käyttäjälle, mukaan lukien päivämäärä- ja aikaleimat.

Voinko käyttää verkkolaitetta?

Kyllä, voit käyttää 6 V DC -verkkolaitetta (valinnainen). Älä käytä mitään muuta adapteria, koska se saattaa vahingoittaa laitetta.

Kuinka puhdistan monitorin ja mansetin?

Puhdista monitori pehmeällä kuivalla liinalla. Mansetti voidaan puhdistaa täplittäin kostealla liinalla ja miedolla saippualla. Älä upota veteen.

Mitä näytön värit tarkoittavat?

WHO-ilmaisin näyttää väripalkin: vihreä (normaali), keltainen (rajatila), oranssi (hypertensio vaihe 1) ja punainen (hypertensio vaihe 2).

Miksi saan erilaisia lukemia?

Verenpaine voi vaihdella päivän aikana. Varmista, että olet rentoutunut, istu mukavasti ja vältä kofeiinia tai liikuntaa 30 minuuttia ennen. Toista mittaukset muutaman minuutin kuluttua.

Kuinka vaihdan akut?

Avaa akkuluukun kansi takaa. Aseta 4 AA-akkua oikein päin. Sulje kansi, kunnes se napsahtaa.

Mitä teen, jos laite näyttää virheilmoituksen?

Yleiset virheet: Err1 (ei pulssia tai mansetti liian kireä), Err2 (liike mittauksen aikana), Err3 (mansetin ilmayhteys vuotaa). Katso käyttöohjeesta vianmääritys.

KÄYTTÖOHJE BPW4300 VitalScan BRAUN

Braun VitalScan 5 - laitteen käyttötarkoitus

Braun VitalScan 5 on verenpainemittari, joka on kehitetty verenpaineen helppoon ja tarkkaan mittaukseen ranteesta. Braun VitalScan 5:n mittaustarkkuus on testattu valmistuksen yhteydessä ja osoitettu kliinisissä tutkimuksissa.

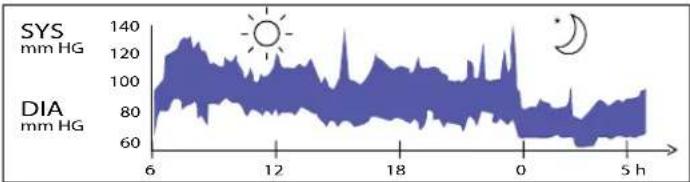

Terveen 31-vuotiaan miehen verenpaineen mittaustulokset 5 minuutin välein.

Lääkärin vastaanotolla mitattu verenpaine on vain hetkellinen arvo. Toistuvat kotona tehdyt mittaukset antavat paremman käsityksen verenpainearvoista normaalissa elämässä.

Kotona mitattu verenpaine on monilla myös erilainen kuin vastaanotolla mitattu, koska he ovat kotona rennompia. Verenpaineen mittaaminen säännöllisesti kotona voi antaa lääkärille arvokasta tietoa normaaleista verenpainearvoistasi normaaleissa olosuhteissa.

Maailman terveysjärjestö (WHO) ja ESH ovat määrittäneet seuraavat verenpaineen vakioarvot, kun mittaus tehdään lepopulssista.

(mmHg)	!!! !!! -				✓	✓
Tasotypit	Vakava Kohtalainen Llevä Normaalin yläialue Normaali
SYS(enimmäisarvo)	180↑	160-179 140-159 130-139 120-129				120↓
DIA(vähimmäisarvo)	110↑	100-109 90-99 85-89 80-84				80↓
2007 ESH- ESC Practice Guidelines for the Management of Arterial Hypertension. Guidelines for management of hypertension: report of the fourth working partyof the BHS, 2004—BHS IV. ESH: European varmpainyehdisys, European Society of Hypertension • ESC: European kandologiyehdisys, European Society of Cardiology • ESC:Icon-Britsianan varmpainyehdisys (British Hypertension Society)

Tietoja tästä verenpainemittarista

Ranneverenpainemittarit on tarkkojen mittaustulosten saamiseksi asetettava sydämen korkeudelle. Esimerkki: Jos mittari asetetaan 20 cm sydämen tason alapuolelle (ks. kuva vasemmalla) esimerkiksi asettamalla käsivarsi pöydälle, saatava lukema on noin 15 mmHg liian korkea.

Tämän vuoksi Braun VitalScan 5 -laitteessa on helppokäyttöinen asetusjärjestelmä (A): se opastaa pitämään käden, josta mittaus tehdään, oikeassa asennossa sydämen korkeudella ja antaa tietoja käsivarren oikeasta asennosta ennen mittauksen tekemistä.

Turvallisuutta koskevia tietoja ja tärkeitä varotoimia

- Lue käyttöohjeet kokonaan, jotta voit varmistaa tarkat mittaustulokset. - Käytä laitetta vain sen käyttötarkoituksen mukaisesti. Älä käytä muihin tarkoituksiin.

• Tämä tuote on tarkoitettu vain kotikäyttöön. Pidä tuote ja paristot poissa lasten ulottuvilta.
• Ihmisten, joilla on rytmihäiriöitä, verisuonten supistumista, raajojen valtimonkovettumistauti, diabetes tai jotka käyttävät sydämentahdistinta, on neuvoteltava lääkärinsä kanssa ennen itsenäistä verenpaineen mittausta, sillä verenpainearvot voivat näissä tapauksissa olla poikkeavat.
• Jos olet lääkärin hoidossa tai käytät jotakin lääkettä, keskustele ensin lääkärisi kanssa.
• Tämän verenpainemittarin käyttöä ei ole tarkoitettu korvaamaan lääkärin tapaamista.
• Älä pura tai yritä korjata laitetta tai sen osia.
• Älä käytä laitetta tilassa, jossa on syttyviä kaasuja (kuten anestesiakaasuja, happea tai vetyä) tai syttyviä nesteitä (kuten alkoholia).
• Kun laite on kytkettynä tietokoneeseen, sillä ei voi tehdä mittauksia, vaan ainoastaan siirtää tietoja.
• Analogiseen tai digitaaliseen liitäntään liitettävien laitteiden täytyy olla sovellettavien IEC-standardien mukaisia (esim. tietojenkäsittelylaitteita koskeva standardi IEC 60950 ja lääkinnällisiä laitteita koskeva standardi IEC 60601-1). Kaikkien kokoonpanojen täytyy täyttää myös järjestelmästandardin IEC 60601-1-1 nykyisen version vaatimukset. Jokainen, joka liittää lisälaitteita signaalin syöttö- tai tulo-osaan, määrittää lääkinnällisen järjestelmän kokoonpanon ja vastaa näin ollen siitä, että järjestelmä täyttää järjestelmästandardin IEC 60601-1-1 nykyisen version vaatimukset. Jos et ole varma asiasta, ota yhteys tekniseen huoltoon tai paikalliseen edustajaan.
• Laite on tarkoitettu verenpaineen ja pulssin mittaamiseen, ei suositella vastasyntyneiden lasten verenpaineen ja pulssin mittaamiseen.
• Älä käytä matkapuhelinta laitteen läheisyydessä. Se saattaa aiheuttaa virheellisen mittaustuloksen.
• Jotta saisit oikean mittaustuloksen, vältä laitteen käyttöä tiloissa, joissa on korkea säteilytaso.
• Jos mittauksessa ei käytetä laitteeseen kuuluvaa mansettia, mittaustulos saattaa olla virheellinen. Lisätietoja koskien turvallisuutta ja tärkeitä varoituksia saat ottamalla yhteyden paikalliseen huoltokeskukseen.

Tuotteen kuvaus

A Helppokäyttöinen asetusjärjestelmä L Diastolinen paine B Käyttäjäpainike M WHO/ESH-ilmaisin C Virtapainike N Syke D Muisti/keskiarvo-toimintopainike O Sykkeen ilmaisin

E Paristotila P Paristojen alhaisen

varauksen ilmaisin

F Kellonajan ja päivämäärän asetuspainike Q Epäsäännöllinen syke

G Säätöpainike R Kellonaika

H Mansetti S Korkea aamuverenpaine

I Tarranauha T Kuukausi ja päivä J Käyttäjäkuvake U Mini-USB B-tyypin portti

K Systolinen paine

Paristojen asentaminen

• Käytä kahta tuotteen mukana toimitetun kaltaista tyypin LR 03 (AAA) alkaliparistoa (esim. Energizer). • Varoitus: Älä käytä akkuja.
• Irrota paristotilan kansi ja aseta paristotilaan kaksi paristoa napaisuus huomioon ottaen (katso paristotilassa (E) oleva symboli).
• Uusilla paristoilla (Energizer) voi tehdä noin 300 mittausta.

Hävitä vain tyhjät paristot. Niitä ei saa hävittää talousjätteen mukana, vaan ne on toimitettava keräyspisteeseen tai jälleenmyyjälle.

Tärkeimmät säännöt tarkkojen verenpainearvojen mittaukseen

Tarkkojen verenpainearvojen mittaaminen edellyttää oikeaa toimintaa!

• Tee mittaukset aina samaan aikaan päivästä, mieluiten aamulla, ja samoissa olosuhteissa.
• Älä tee mittausta 30 minuutin kuluessa tupakoinnista, kahvin tai teen juomisesta.
• Irrota rannekello ja -korut ennen laitteen asettamista käsivarteen.
• Kun teet mittausta, istu alas, rentoudu ja pysy paikallasi. Älä liikuta mittauskäden kättä ja sormia, älä liiku tai puhu.
• Pitele laitetta mittauksen aikana sydämen korkeudella.
• Odota noin 3 minuuttia ennen mittauksen toistamista.

Mittauksen tekeminen

Noudata seuraavia ohjeita, jotta saat luotettavan verenpaineen mittaustuloksen. Aseta mitattaessa mansetti vasempaan ranteeseesi. Laitetta voi käyttää myös oikeassa ranteessa.

1. Aseta mittarin kotelo paljaan kyynärvartesi kämmenen päähän siten, että mittari on ylöspäin. Etäisyyden kämmenestä on oltava 2 cm.
2. Kiinnitä mansetti ranteeseesi. Varmista, että mansetti asettuu tiukasti paikalleen.
3. Paina punaista virtapainiketta (C).
4. Nosta käsi, jossa laite on kiinni, toiselle käsivarrelle kuvassa osoitetulla tavalla. Liikuta kättä hitaasti käsivartta ylöspäin. Seuraa asetusjärjestelmää (A) ja siirrä kättä ylös- tai alaspäin kuvan nuolen osoittamaan suuntaan.

1. Jos ranne on oikeassa kohdassa, laitteen vihreään käsisvarsikuvakkeeseen tulee musta kehys. Laite antaa merkkiänet "PIIP PIIP PIIP PIIP". Laite täyttyy automaattisesti heti näiden neljän merkkiänen jälkeen ja alkaa tehdä mittausta. Kun mittaus on suoritettu, lukema näytetään nestekidenäytöllä ja saman- aikaisesti summeri antaa pitkän äänimerkin muistuttaen mittauksen päättymisestä.

Ylhäällä: systolinen arvo Keskellä: diastolinen arvo Alhaalla: syke

Jos mittausasento on virheellinen, mittausta ei voida aloittaa. Näin ollen väärää tai virheellistä mittaustulosta ei voida saada.

Laite antaa nopeita, peräkkäisiä merkkiääniä, jos järjestelmän sijainti on väära. Siirrä kättä ylös- tai alaspäin nestekidenäytön nuolen osoittamaan suuntaan.

Jos ranne on oikealla tasolla sydämeen nähden, nestekidenäyttö ilmaisee tämän ja mittaus alkaa.

Mittauskäsi: Jos ranne on sydäntäsi alempana, nestekidenäytössä näkyy kuvan mukainen kuva ja laite antaa äänimerkit "PIIP PIIP PIIP PIIP".

Jos ranne on sydäntäsi ylempänä, nestekidenäytössä näkyy kuvan mukainen kuva ja laite antaa äänimerkit "PIIP PIIP PIIP PIIP".

Jos asetusjärjestelmä on poistettu käytöstä, laite ei anna ohjeita ennen mittauksen tekemistä.

Huomaa:

- Jos järjestelmässä on vika tai laitetta käsitellään väärin, näytössä näkyy vikakoodi. Laite ei anna virheellisiä mittaustuloksia (katso tarkemmin kohdasta «Vikatilanteet»).

Sammuttaminen

Sammuta tuote painamalla virtapainiketta. Muussa tapauksessa tuote sammuu automaattisesti 2 minuutin kuluttua.

Muistitila

Verenpainemittariin tallentuu enintään 180 (2x90) mittausta. Tallennus tapahtuu automaattisesti jokaisen mittauskerran jälkeen. Muisti on haihtumaton eli tallennetut tiedot säilyvät, kun paristot vaihdetaan. Kun muisti on täynnä, vanhimmat arvot korvataan uusilla.

Muistin lukeminen

• Varmista, että tuotteen virta on katkaistu.

• Paina muisti/keskiarvo-toimintopainiketta. Nestekidenäytössä näkyy ensin viimeisten 7 päivän verenpainemittausten keskiarvo.
• Paina muisti/keskiarvo-toimintopainiketta uudelleen. Näkyviin tulee viimeisin lukema.
• Paina painiketta uudelleen. Näkyviin tulee seuraava lukema.

Keskiarvotoiminto: 7 päivän keskiarvo

- Paina muisti/keskiarvo-toimintopainiketta kerran. Näytössä näkyy 7 päivän keskiarvo.

• Kun teet mittausta, varmista, että päivämäärä ja kellonaika ovat oikein. Näin saat oikean tuloksen 7 päivän keskiarvoksi.
• Jos muistissa ei ole viimeisten 7 päivän tietoja, näytössä näkyy merkintä "".

Muistitietojen poistaminen

• Varmista, että tuotteen virta on katkaistu. - Paina muisti/keskiarvo-toimintopainiketta vähintään 10 sekuntia. - Nestekidenäytössä näkyy teksti "del no" ("poista ei", ks. kuva). - Paina muisti/keskiarvo-toimintopainiketta uudelleen. Nestekidenäytössä näkyy teksti "del yes" ("poista kyllä"). - Jos olet varma, että kyseisen käyttäjän kaikki tiedot voidaan poistaa, paina virtapainiketta. Kyseisen käyttäjän kaikki tiedot poistetaan ja laite sammuu.

Huomaa: Jos olet valinnut vaihtoehdon "delete yes" (poista kyllä), mutta painiketta ei paineta 2 minuutin kuluessa, tuote sammuu automaattisesti, mutta kyseisen käyttäjän verenpainetiedot eivät poistu. Käyttäjän täytyy vahvistaa poisto.

Tilan valitseminen

Käyttäjän1/käyttäjän2 valitseminen

• Varmista, että tuotteen virta on katkaistu. - Paina käyttäjäpainiketta. Nykyisen käyttäjän tila vilkkuu nestekidenäytössä. - Paina käyttäjäpainiketta uudelleen. Laite siirtyy toisen käyttäjän tilaan. - Kun olet valinnut oikean käyttäjän tilan, tallenna käyttäjän tila ja poistu asetuksesta painamalla virtapainiketta. - Jos olet valinnut oikean käyttäjän tilan, etkä paina painiketta 2 minuutin kuluessa, tuote sammuu ja tallentaa valitun käyttäjän tilan automaattisesti.

Päivämäärän ja kellonajan asettaminen

• Sammuta tuote. Paina asetuspainiketta. Kuukausi alkaa vilkkua. • Vaihda kuukausi painamalla säätöpainiketta. (Kuukauden numeroa voi vain suurentaa.)
• Kun kuukausi on oikea, paina asetuspainiketta uudelleen.
• Seuraavaksi vilkkuu päivä.
• Toimi samaan tapaan ja säädä päivä, tunnit ja minuutit.
• Kun olet asettanut päivämäärän ja kellonajan, voit sammuttaa tuotteen painamalla virtapainiketta. Jos et paina painiketta 2 minuutin kuluessa, tuote sammuu ja tallentaa valitsemasi käyttäjän tilan automaattisesti.

Asetusjärjestelmän ottaminen käyttöön ja poistaminen käytöstä

Toimi seuraavasti, jos haluat poistaa asetusjärjestelmän pois käytöstä:

• Sammuta tuote.
• Paina käyttäjäpainiketta ja pidä sitä painettuna 5 sekunnin ajan.
• Jos asetusjärjestelmä on käytössä, nestekidenäytössä näkyy teksti "on". Jos asetusjärjestelmä on poissa käytöstä, nestekidenäytössä näkyy teksti "off".
• Paina käyttäjäpainiketta uudelleen. Asetusjärjestelmän käyttötila vaihtuu.
• Kun asetusjärjestelmän käyttöasetus vastaa haluamaasi, voit sammuttaa tuotteen painamalla virtapainiketta. Asetusjärjestelmän tila tallentuu muistiin.

WHO:n/ESH:n verenpainearvojen arviointi

Tässä laitteessa on verenpaineen tasoilmaisin (M), joka on määritetty WHO:n ja Euroopan verenpaineyhdistyksen (ESH) vuoden 2007 ohjeiden mukaisesti. Osoitin ilmaisee jokaisen näytössä näkyvän mittaustuloksen osalta verenpaineen tason vihreästä punaiseen vaihtelevan värikoodin avulla. Luokitusta voi käyttää päivittäisenä oppaana verenpaineen tason ymmärtämiseen. Jos olet huolissasi arvojesi luokituksesta, ota yhteys lääkäriin.

Epäsäännöllisen sykkeen ilmaisin

Jos näytössä näkyy symboli, mittauksen aikana havaittiin epäsäännöllinen syke. Symboli voi tulla näkyviin, jos puhut, liikut tai täriset mittauksen aikana tai jos syke on epäsäännöllinen mittauksen aikana. Yleensä ei ole syytä huoleen. Jos symboli tulee näkyviin usein, on kuitenkin suositeltavaa ottaa yhteys lääkäriin. Laite ei korvaa sydämen tutkimusta, vaan havaitsee sykkeen epäsäännöllisyydet varhaisessa vaiheessa.

Kohonneen aamuverenpaineen ilmaisin

Kohonneen aamuverenpaineen symboli tulee näkyviin, jos aamukeskiarvo on vähintään 20 prosenttia korkeampi kuin iltakeskiarvo.

Kalibrointi

Tämä tuote on kalibroitu valmistuksen yhteydessä. Jos laitetta käytetään käyttöohjeiden mukaisesti, sitä ei tarvitse kalibroida säännöllisesti uudelleen. Jos sinulla on koska tahansa mittaustarkkuuteen, huoltoon ja korjaukseen liittyviä kysymyksiä, ota yhteys Kazin valtuutettuun asiakaspalvelukeskukseen.

Valmistuspäivämäärä on ilmoitettu tuotteen takana olevalla LOT-numerolla. LOT-merkinnän jälkeen tulevat kolme numeroa ilmaisevat valmistusvuoden päivän. Viimeiset kaksi numeroa ilmaisevat valmistusvuoden. Esimerkki: LOT 25010KYD – tuote on valmistettu vuoden 2010 250. päivänä.

BP Smart Manager -ohjelmiston asentaminen

Braun BP Smart Manager™ -ohjelmiston asennusohjeet ovat oheisella CD-levyllä. Pakkauksessa ovat mukana myös omistajan käsikirja ja pikaohje. Ohjelmisto on asennettava tietokoneeseen ennen tietojen siirtämistä. Tietokoneen on täytettävä tietyt järjestelmävaatimukset (Microsoft® Windows® A-tyypin USB-portti ja vähintään 65 Mt vapaata kiintolevytilaa).

Tervetuloa Braun BP Smart Manager™ -ohjelmiston asennusohjelmistoon. Tämä ohjelmisto ohjaa sinua Braun BP Smart Manager™ -ohjelmiston asennuksessa. Kaikki muut sovellukset suositellaan suljettavan, ennen kuin aloitat asennuksen. Tämän avulla voidaan päivittää olennaiset järjestelmätiedostot ilman tietokoneen uudelleenkäynnistämistä. Jatka napsauttamalla seuraava (next).

Lisenssisopimus: Lue lisenssiehdot ennen Braun BP Smart Manager™ -ohjelmiston asentamista. Hyväksy lisenssiehdot napsauttamalla ruutua. Jatka napsauttamalla "next" (seuraava).

Valitse asennussijainti:

Valitse kansio, johon Braun BP Smart Manager™ asennetaan. Asennusohjelma asentaa Braun BP Smart Manager™-ohjelmiston seuraavaan kansioon. Asenna toiseen kansioon napsauttamalla selaa (browse) ja valitse toinen kansio. Jatka napsauttamalla seuraava (next).

Valitse Käynnistä-valikon kansio Braun BP Smart Manager™ -ohjelmiston pikakuvakkeille. Valitse käynnistys-valikon kansio, johon haluat luoda ohjelmiston pikakuvakkeet. Voit myös luoda uuden kansion antamalla nimen. Jatka napsauttamalla asenna (install).

Braun BP Smart Manager™ -ohjelmisto on asennettu tietokoneeseen. Sulje asennusohjelma napsauttamalla lopeta (finish).

Kytkminen tietokoneeseen ja tiedonsiirto

Liitä tietokoneesi Braun VitalScan 5 -laitteeseen tuotteen mukana toimitetulla USB-kaapelilla, ja varmista, että laite on sammutettu. Kun nestekidenäyttöön tulee O-rengas ja teksti PC, se tarkoittaa, että laite on valmis tietojen siirtoon tietokoneeseen. Voit siirtää tiedot napsauttamalla siirrä (transfer) -valikkoa/painiketta BP Smart Manager -ohjelmistoikkunan yläreunassa. Napsauta siirrä (transfer) -näytössä siirrä (transfer) -painiketta. Kun tiedot on siirretty, irrota laite tietokoneesta ja sammuta se. Siirrä tiedot seuraavan kerran liittämällä USB-kaapeli takaisin ja toista edellä olevat vaiheet.

Varoitus:

Mittauksia ei voida tehdä laitteen ollessa kytkettynä tietokoneeseen USB-kaapelilla.

BP Smart Manager -ohjelmiston käyttö

BP Smart Manager -ohjelmistosta poistuminen

Kun ohjelmisto käynnistetään, näyttöön voi tulla tervetuloa-näyttö (welcome). Voit poistua ohjelmistosta napsauttamalla poistu (exit) -painiketta tai näytön oikean yläkulman X-painiketta.

Uuden käyttäjän luominen

Napsauta ruudun yläosan Käyttäjäprofiilit (user profiles) -valikkoa/painiketta. Voit luoda uuden käyttäjän napsauttamalla Uusi (new). Näkyviin tulee valintaikkuna, johon tiedot täytetään.

Tallenna käyttäjätiedot napsauttamalla valintaikkunassa Tallenna (save). Ohjelmisto vahvistaa, että tietojen tallennus onnistui.

Tietojen tallentaminen valitulle käyttäjälle

Kaikki verenpainemittarin tiedot siirretään tietokoneeseen (ks. edellä Kytkeminen tietokoneeseen ja tiedonsiirto). Käyttäjän 1 ja käyttäjän 2 tiedot näkyvät Siirrä (transfer) -näytössä.

Jos haluat tallentaa käyttäjän 1 tiedot, valitse käyttäjän nimi luettelosta (luettelo on luotu Käyttäjäprofiili (user profile) -valikossa). Napsauta Tallenna käyttäjä 1 (save user1) -painiketta, jos haluat tallentaa tietyn nimen käyttäjäksi 1. Aina kun tietoja tallennetaan ohjelmistoon, ne lisätään viimeksi tallennettuihin tietoihin.

Tietojen analysointitoiminnon käyttö

Napsauta Tietojen analysointi (data analysis) -painiketta. Valitse käyttäjä ja valitse analyysitila (analysis mode). Tässä ohjelmistossa on 2 analyysitilaa: Taulukko (table) ja viiva (line). Napsauta Analysointi (analyze) -painiketta. Näkyviin tulee valintaikkuna.

Voit valita haluamasi analyysitilan:

• Analysoi kaikki tiedot (analyze all data): Kaikki tiedot analysoidaan erikseen.
• Analysoi päivittäin (analyze daily): Käytä kunkin päivän keskiarvoa ja analysoi keskiarvotietoja.
• Analysoi viikoittain (analyze weekly): Käytä kunkin viikon keskiarvoa ja analysoi keskiarvotietoja.
• Analysoi kuukausittain (analyze monthly): Käytä kunkin kuukauden keskiarvoa ja analysoi keskiarvotietoja.

Voit valita tietyn analyysijakson tai käyttää analyysissa kaikkia tietoja. Kun valinnat on tehty, voit käynnistää analyysin napsauttamalla OK tai peruuttaa sen valitsemalla Peruuta (cancel).

a) Tietojen analysointi viivalla

Valitse Viiva (line) ja napsauta "Analysoi" (analyse). Voit valita analyysitilan. Kun tila on valittu, ohjelma näyttää systolisen ja diastolisen paineen sekä sykkeen kehittymisen ajan kuluessa valitun analyysitilan mukaisesti.

b) Tietojen analysointi taulukossa

Valitse taulukko (table) ja napsauta "analysoi" (analyse). Voit valita analyysitilan. Kun tila on valittu, ohjelma näyttää vain valittua analyysitilaa vastaavat tallennetut tiedot.

Säilytys ja puhdistus

Säilytä laitetta säilytyskotelossa, kun sitä ei käytetä. Puhdista tuote pehmeällä, hieman kostella kankaalla. Älä kastele mansettia tai yritä puhdistaa sitä vedellä. Älä pese tai kuivapese mansettia. Älä säilytä tuotetta paikassa, jossa se altistuu suoralle auringonvalolle tai suurelle kosteudelle. Poista paristot, jos laitetta ei käytetä vähintään 3 kuukauden aikana. Vaihda aina kaikki paristot samaan aikaan.

Tekniset tiedot

Malli: BPW4300

Toimintaperiaate: Oskillometrinen menetelmä

Näyttö: Nestekidenäyttö

Mittausalue: 0–280 mmHg (mansetin paine)

Verenpaineen mittaus: Systolinen paine: 60–280 mmHg

Diastolinen paine: 30–250 mmHg

Syke: 40–180/min

Laboratoriotarkkuus: Mansetin paine: ±3 mmHg Syke: ±5%

Tiedonsiirto: Tietokoneeseen USB-portin kautta (B-tyyppi verenpainemittarin liittämiseen ja A-tyyppi kaapelin kytkemiseen tietokoneeseen).

Täyttö: Automaattinen, pehmeä verenpaineen mukaan

Virtalähde: 2 paristoa, tyyppi LR03 (AAA)

Sähköiskun suojaus: Sisäinen virtalähde, laitetyyppi BF

Käyttöympäristö: Lämpötila +10 °C – +40 °C, kosteus 15–85 % RH (kondensoimaton), ilmanpaine 105 kPa – 80 kPa

Kuljetus- ja säilytysympäristö: Lämpötila -20 °C – +60 °C

Kosteus 15–85 % RH (kondensoimaton), ilmanpaine 105 kPa – 80 kPa

Mansetti: Soveltuu ranteenympäryksille 13,5–21,5 cm

Lisälaite: Liitoskomponenttien linja, CD-paristot (2 × AAA)

Laitteen teknistä tarkkuutta ei voida taata, jos laitetta käytetään muussa kuin määritetyssä lämpötilassa ja kosteudessa.

Toiminta ongelmatilanteissa

Ongelma Syy Ratkaisu
Paristokuvake vilkkuu • Paristojen varaus on loppumassa.• Muistia voidaan lukea, mutta mittauksia ei voida tehdä.	Vaihda uudet paristot.
Err 1 Mansettia ei ole sidottu ranteeseen hyvin (liian löysä).	Kiinnitä mansetti rantee-seen tiukemmin.
Err 2 • Käsi liikkui täyttömit-tauksen aikana.• Systolinen paine on yli 280mmHg	Älä liikuta kättä tai puhu, kun teet mittausta.
Err 3 Virhe tietojen siirrossa tietokoneeseen. Tiedonsi-irto ei onnistunut.	Irrota USB-kaapeli lait-teesta, sammuta laite ja tee siirto uudelleen.
Ei näyttöä Näytössä ei näy tietoja. Tarkista, että paristot on asennettu oikein. Tarkista paristojen napaisuus.
Mittaustulos vaikuttaa liian suurelta tai pieneltä	Verenpaine vaihtelee jatkuvasti päivän mittaan. Mittaustulokseen vaikuttavat monet tekijät, kuten stressi, kellonaika, yskiminen, nauraminen tai liikkuminen mittauksen aikana.	Lue kohdat “Tärkeimmät säännöt tarkkojen verenpäinearvojen mittaukseen” ja “Mittauksen tekeminen”.
Asetusjärjestelmä (A) ei toimi ennen mittausta.	Asetusjärjestelmä (A) on poissa käytöstä.	Katso kohta «Tilan valitse-minen» ja ota asetusjär- jestelmä (A) käyttöön.

BF-tyyppinen laite

Käyttölämpötila

Käyttöohje

Säilytyslämpötila

IP4X: IP-suojausluokka

TÜV SÜD Turvallisuuskokeet validoitu

Oikeudet muutoksiin pidätetään.

Tämä tuote täyttää EU:n direktiivin 93/42/EEC Medical Device Directive (terveydenhuollon laitteet ja tarvikkeet) määrittelemät ehdot.

Tuote täyttää lääkinnällisistä laitteista annetun direktiivin 93/42/ETY vaatimukset. SÄHKÖKÄYTTÖINEN LÄÄKINNÄLLINEN LAITE, sähkömagneettiseen yhteensopivuuteen kiinnitettävä erityistä huomiota. Tarkempia tietoja sähkömagneettisesta yhteensopivuudesta saa paikallisesta valtuutetusta huoltokeskuksesta (katso takuukortti).

Kannettavat ja liikuteltavat RF-viestintälaitteet voivat vaikuttaa sähkökäyttöisiin lääkintälaitteisiin.

Älä hävitä tuotetta talousjätteen mukana sen käyttöiän päätyttyä. Hävitä laite paikallisen jälleenmyyjän kautta tai toimita se asianmukaiseen keräyspisteeseen. Direktiivin 2002/96/EY mukainen sähkö- ja elektroniikkalaitteen symboli.

Käy sivustossamme

Avaa sivusto www.kaz-europe.com/braun ja valitse Braun Blood Pressure Monitors / BPW4300. Täällä:

• Löydät lisätietoja BP Smart Manager Software™ -ohjelmistosta.
• Voit ladata uusimman BP Smart Manager Software™ -ohjelmistoversion.

Takuu

Katso Kaz-asiakaspalvelukeskuskirjasen sisäpuolella oleva ilmoitus.
