Introduction ) Merci d’avoir choisi ce produit. Lors du processus de conception et de fabrication de nos produits, nous déployons tous Les efforts possibles pour garantir une qualité exceptionnelle qui répond aux besoins des utilisateurs. IMPORTANT ! AFIN D'OBTENIR ENTIÈRE SATISFACTION LORS DU MONTAGE, DE L'UTILISATION ET DE L’ENTRETIEN DE CE PRODUIT, NOUS VOUS RECOMMANDONS DE LIRE ATTENTIVEMENT CE MANUEL D'UTILISATION AVANT DE FAIRE USAGE DU PRODUIT. TENEZ COMPTE DES PRINCIPAUX AVERTISSEMENTS DE SÉCURITÉ CONTENUS DANS CE MANUEL, ET CONSERVEZ CE DERNIER POUR CONSULTATION ULTÉRIEURE.

A IMPORTANT, À CONSERVER POUR CONSULTATION

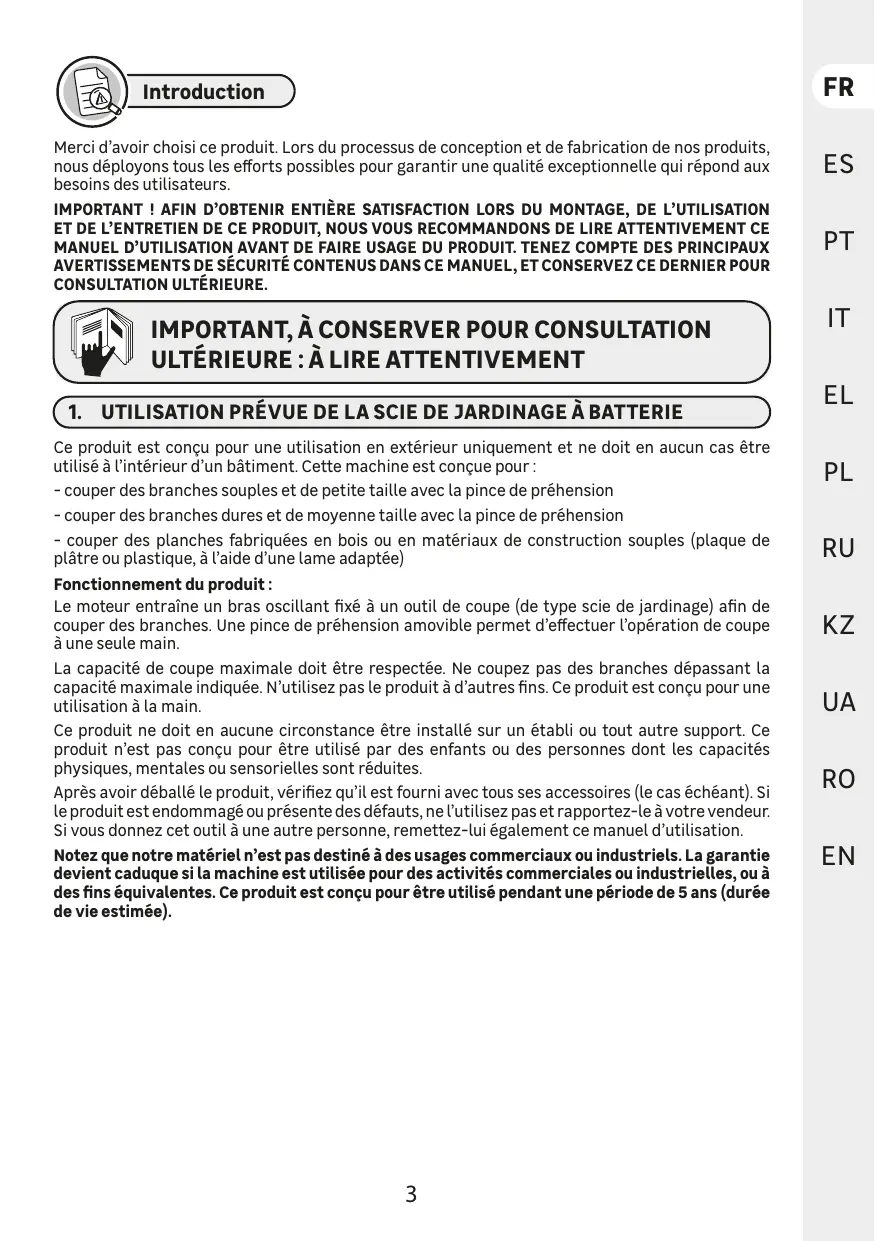

(€ UTILISATION PRÉVUE DE LA SCIE DE JARDINAGE À BATTERIE ) Ce produit est conçu pour une utilisation en extérieur uniquement et ne doit en aucun cas être utilisé à l'intérieur d'un bâtiment. Cette machine est conçue pour - couper des branches souples et de petite taille avec la pince de préhension - couper des branches dures et de moyenne taille avec la pince de préhension - couper des planches fabriquées en bois ou en matériaux de construction souples (plaque de plâtre ou plastique, à l'aide d’une lame adaptée) Fonctionnement du produi Le moteur entraîne un bras oscillant fixé à un outil de coupe (de type scie de jardinage) afin de couper des branches. Une pince de préhension amovible permet d'effectuer l'opération de coupe à une seule main. La capacité de coupe maximale doit être respectée. Ne coupez pas des branches dépassant la capacité maximale indiquée. N'utilisez pas Le produit à d’autres fins. Ce produit est conçu pour une utilisation à la main. Ce produit ne doit en aucune circonstance être installé sur un établi ou tout autre support. Ce produit n'est pas conçu pour être utilisé par des enfants ou des personnes dont les capacités physiques, mentales ou sensorielles sont réduites. Après avoir déballé le produit, vérifiez qu'il est fourni avec tous ses accessoires (le cas échéant). Si le produit est endommagé ou présente des défauts, ne lutilisez pas et rapportez-le à votre vendeur. Si vous donnez cet outil à une autre personne, remettez-lui également ce manuel d'utilisation. Notez que notre matériel n'est pas destiné à des usages commerciaux ou industriels. La garantie devient caduque si la machine est utilisée pour des activités commerciales ou industrielles, ou à des fins équivalentes. Ce produit est conçu pour être utilisé pendant une période de 5 ans (durée de vie estimée).

Conforme aux normes européennes : Ce symbole signifie que l'appareil C € respecte Les directives européennes applicables et qu’une vérification de la conformité à ces directives a été effectuée. Marquage unique des produits Sirculant sur Le marché des réementations techniques États membres de l'Union 7 € 1 ql es de l'Ukraine Douanière. Lisez et assimilez toutes Les Code de protection instructions avant d'utiliser IP20 international (degré de e Le produit, et respectez protection contre l'infiltration l'intégralité des messages de poussière et d’eau) d'avertissement et des consignes de sécurité. T Les produits électriques usagés ne doivent pas être jetés avec Les déchets ménagers. Recyclez-les dans les installations existantes prévues à cet effet. Contactez Les autorités locales ou votre revendeur mms | pour des conseils en matière de recyclage.

Portez un équipement de protection auditive. Portez un équipement de protection oculaire. Portez un équipement de protection respiratoire. Portez des gants de protection. N’exposez pas Le produit à La pluie ou à l'humidité. Tenez Les passants à bonne distance *Universel : compatible uniquement avec Les produits = | Sterwins UP20, Lexman UP20 et Dexter UP20. Danger Diamètre maximum des branches à scier

2.3 SYMBOLES FIGURANT DANS CE MANUEL

Type et source du danger: Le non-respect de cet avertissement peut entraîner des blessures physiques ou La mort.

Type et source du danger : Ce symbole indique que l'appareil, l'environnement ou d’autres biens peuvent être endommagés en cas de non- respect de l'avertissement. Note : Ce symbole indique la présence d'informations importantes permettant de mieux connaître Le produit. Lire le manuel : Ce symbole indique que vous devez lire attentivement Le manuel d'utilisation. Ce produit est recyclable. S'ilne peut plus être utilisé, &* | amenez-le à un centre de recyclage des déchets.

Point vert : recyclage de l'emballage PAP Code de recyclage du papier.

Reportez-vous à la figure correspondante se trouvant à la fin du livret.

Modèle 20VGS2-131 Tension nominale (V) 18V Puissance nominale (W) 90 W Longueur de coupe max. 130 mm Diamètre maximal des branches à couper 60mm (avec la pince de préhension) Diamètre maximal des branches à couper 80mm (sans la pince de préhension) Poids net (machine sans son bloc-batterie) 135 kg

Le 75,448 (A) : 5dB (A) Niveau de puissance acoustique pon :86,4dB (A) Let sonincertitude K,,: K, 58 (A) Courant de fonctionnement 10A Courant maximal 20A Niveau de vibration (K =1,5 m/s‘) 19,868 m/s? max. Vitesse du moteur à vide (min‘) 18 000 +/-10% Vitesse d’oscillation de La lame (à {min 0-1500 min Indice de protection (IP) IP20 Les émissions de vibrations lors de l'utilisation réelle de l'outil électrique peuvent différer des valeurs déclarées en fonction de la manière dont l'outil est utilisé, et notamment Le type de pièce à travailler traité, ainsi que de la nécessité d'établir des mesures de sécurité visant à protéger opérateur d'après une estimation de l'exposition dans des conditions d'utilisation réelle (en tenant compte de toutes Les parties du cycle de fonctionnement, telles que Les périodes pendant lesquelles l'outil est éteint ou tourne à vide, en plus du temps de déclenchement) Compatibilité du bloc-batterie Type de batterie Li-ion Modèle 2oVea228%0x | 20Vek2-0%0x Tension nominale [V d.c.] 18Vde. 18Vdc Puissance nominale de la batterie 2,5 Ah Li-ion 5 Ah Li-ion Nombre d'éléments de batte 5 10 Poids [kg] 0,47 kg O71kg Compatibilité du chargeur Mod 20VCH1-3A1 20VCH2-6A1 20VCH1-3A.XXX 20VCH2-6A.XXX Tension nominale d'entrée 100-240 V- 100-240 V- Tension nominale de sortie 21Vdc. 21Vdc

3. Bouton de verrouillage de

4. Gâchette de mise en marche

7.Pince de préhension

Avertissement : si La batterie est fixée à la scie de jardinage, retirez-la avant toute installation:

Libérez Le verrou de la lame en Le faisant pivoter sur Le côté. Insérez prudemment la lame dans le verrou et laissez Le fermoir revenir à sa position initiale. Assurez-vous que vos mains sont protégées lorsque vous manipulez la lame. AVERTISSEMENT ! VÉRIFIEZ SYSTÉMATIQUEMENT QUE LA LAME EST BIEN POQUEE DONS SON SYSTÈME DE VERROUILLAGE APRÈS CHAQUE

Examinez la batterie : figure @2) û AVERTISSEMENT ! LISEZ LA SECTION « CONSIGNES DE SÉCURITÉ » SITUÉE AU DÉBUT DE CE MANUEL, Y COMPRIS L'INTÉGRALITÉ DU TEXTE FIGURANT EN DESSOUS DU SOUS-TITRE AVANT D'UTILISER CE PRODUIT. @) LA BATTERIE N’EST PAS COMPLÈTEMENT CHARGÉE AU MOMENT DE L'ACHAT. AVANT D’UTILISER LE PRODUIT POUR LA PREMIÈRE FOIS, PLACEZ LA BATTERIE DANS LE CHARGEUR ET CHARGEZ-LA ENTIEREMENT. Soyez particulièrement attentif lorsque vous utilisez La machine pour la première fois : concentrez toute votre attention sur cette première utilisation. Effectuez ce premier essai dans une zone dégagée de tout obstacle et de tout élément environnant.

Marche/arrêt: figure @) Pour allumer l'outil, appuyez sans relâcher sur le bouton de verrouillage de sécurité avec votre pouce tout en pressant la gâchette de mise en marche/arrêt. Une fois la gâchette de mise en marche engagée, vous pouvez relâcher Le bouton de verrouillage de sécurité et réaliser votre opération. Le bouton de verrouillage de sécurité limite le risque de démarrage accidentel. Pour arrêter l'outil, relâchez la gâchette de mise en marche/arrêt.

AVERTISSEMENT : N’INSÉREZ PAS LE BLOC-BATTERIE ET NE LE RETIREZ PAS

LORSQUE LA GACHETTE DE MISE EN MARCHE EST ENFONCEE OU QUE LALAME ESTEN MOUVEMENT. Utilisation de la pince de préhension: figures €) à @3 Pour couper les branches les plus fines, faîtes-les passer dans la pince de préhension. Pour les branches les plus épaisses, il est recommandé de retirer la pince de préhension, comme indiqué dans la figure @3 . LA POUSSIÈRE PRODUITE PAR CERTAINES PEINTURES ET CERTAINS î REVÉTEMENTS ET MATERIAUX PEUT PROVOQUER DES IRRITATIONS CUTANÉES ET/OU DES RÉACTIONS ALLERGIQUES. LA POUSSIÈRE PROVENANT DE BOIS COMME LE CHÈNE, LE HÈTRE ET LES MDF, ENTRE AUTRES, PEUVENT EE ARINOGENES. SÛLE MATERIAU CONTIENT DE L'AMIANTE, NE LE CIRCONSTANCES. PORTEZ UN MASQUE FILTRANT SI L'OPÉRATION PRODUIT DE LA POUSSIÈRE. L'UTILISATION DE GANTS ADÉQUATS ET DE CHAUSSURES û ATTENTION ! PORTEZ DES LUNETTES DE PROTECTION EN TOUTES ÉPAISSES EST ÉGALEMENT RECOMMANDÉE. (5._ TRANSPORT ) IL peut être exigé que vous répondiez à certaines exigences spécifiques à votre pays pour transporter la machine. Contactez Les autorités de votre pays pour en prendre connaissance et veillez à toutes Les respecter.

Retirez la batterie de l'outil électrique. Laissez la machine refroidir en extérieur pendant deux heures avant de la transporter. Sécurisez le produit en retirant la lame. Veillez à ce que la température lors dutransport ne sorte jamais de la plage de température indiquée dans Le chapitre relatif au stockage. Protégez Le produit des impacts violents ou des fortes vibrations susceptibles de se produire Lors du transport dans des véhicules. Immobilisez Le produit pour l'empêcher de glisser ou de tomber.

Retirez la batterie de l'outil électrique. Laissez la machine refroidir en extérieur pendant deux heures avant de la ranger. Veillez à sécuriser l'appareil lors du transport (retirez La lame). Examinez soigneusement La machine pour repérer toute pièce usée, mal fixée ou endommagée. Nettoyez le produit avant de Le ranger. Rangez la machine uniquement dans un endroit propre, sec et aéré où la température est comprise entre 4 °C et 24 °C. N'exposez pas Le produit à La lumière du soleil. Veillez à ce que Le produit soit toujours protégé du froid et de l'humidité. IL est conseillé d'utiliser l'emballage d’origine pour le rangement ou de placer le produit dans un chiffon ou un boîtier adéquat afin de Le protéger de la poussière.

6.2 RANGEMENT DES BATTERIES AU LITHIUM

Vérifiez que Le niveau de charge de la batterie est conforme à celui recommandé dans le manuel d'instruction de la batterie. Rangez la batterie dans un endroit propre, sec et aéré à l'abri de lumière du soleil, Nous vous recommandons également d'utiliser l'emballage d'origine de la batterie pour la protéger contre La poussière. Pour plus de détails, reportez-vous au manuel d'instructions de la batterie.

71NETTOYAGE AVERTISSEMENT ! NE MANIPULEZ PAS LES PARTIES FOUPANTES sans GANTS, CAR ELLES SONT ACERÉES ET PEUVENT DEVENIR BRÜLANTES, C QUI PEÛT POTENTIELLEMENT ENTRAINER DES BLESSURES CORPORELLES à Nettoyage du produit: figure G:) Retirez la batterie de l'outil électrique. Laissez la machine refroidir en extérieur pendant deux heures avant de la nettoyer. Retirez La lame de son verrou. Débarrassez les dispositifs de sécurité, les sorties d'air et le boîtier du moteur des débris et de la saleté. Essuyez le matériel avec un chiffon. IL est vivement conseillé de nettoyer l'appareil après chaque utilisation. N'utilisez pas de produits de nettoyage, car ceux-ci peuvent attaquer le plastique et fragiliser la structure du produit.

7.2 PROGRAMME D'ENTRETIEN

Pièce Action Avant/après chaque utilisation | Toutes les VÉRIFICATION NETTOYAGE Lame (POS 16) REMPLACEMENT LE CAS ÉCHÉANT/VOIR LA SECTION DÉPANNAGE

Action Avant/après chaque press à … | VÉRIFICATION Bague d'étanchéité (pos 8-4) NETTOYAGE

Pour l'entretien, n'utilisez que des pièces de rechange identiques. L'utilisation de pièces différentes peut présenter un danger ou endommager le produit. Si vous devez remplacer la lame de coupe, assurez-vous que la nouvelle lame possède La même forme, la même taille, la même épaisseur, le même poids et le même matériau

8 8342-770801-00 Ressort B025021-012-00 Ensemble de la tige à mouvement alternatif 9-1 | 8087-770801-00 Tige à mouvement alternatif 9-2 | 8334-770802-00 Manchon d’axe

DANGER ! RISQUE DE BLESSURES DUES À DES CHOCS ÉLECTRIQUES. AVANT TOUTE OPÉRATION DE DÉPANNAGE, ARRÊTEZ LE PRODUIT. Problèmes Causes probables Solutions Qualification Le produit ne démarre pas La batterie n'est pas correctement installée Pour installer le bloc- batterie correctement, assurez-vous que les verrous sur la partie supérieure du bloc- batterie s’enclenchent Le bloc-batterie est déchargé Chargez le bloc-batterie en suivant Les consignes fournies avec votre modèle L'interrupteur d'alimentation/de vitesse est en position Arrêt. Appuyez sur linterrupteur de mise en marche/arrêt Le bloc-batterie n'est pas correctement fixé Fixez-le correctement Le produit ne démarre pas L'interrupteur de mise en marche/arrêt n'est pas en position Marche Voir Le chapitre Démarrage du produit Seul l'un des deux interrupteurs est en position Marche Voir Le chapitre Démarrage du produit Les lames sont bloquées Retirez Le bloc-batterie et débloquez les lames

Problèmes Causes probables Solutions Qualification La lame est déséquilibrée : see Remplacez la lame Arrétezlemoteuret | Ce de L'arbre dumoteurest | examinezlamachine. | Cenirece déformé Faites réparer la paratl : agréé machine Arrêtezlemoteuret | Ce de La machine vibre à | Le bras oscillant est examinez la machine. | Eee haute cadence déformé Faites réparer la F réé machine 8 Lepalierpendutaireet | Arrétezlemoteuret | Centre de la boite de vitesse sont Faites réparer la réparation 8 machine 8 Le support de la pince est éloigné des branches Lors | Mainteneze support de | d'opérations de coupe pi Drnches sans la pince L'épaisseur des branches | Coupez uniquement des excède la capacité dela | branches respectant la machine capacité de La machine Coupez uniquement Le boisoule matériauest | des matériaux qui trop dur pour La machine | respectent la capacité Le moteur ou la lame n'est pas de la machine avec s'arrête en cours adaptée une lame adaptée à d'utilisation l'opération : La batterie est déchargée | Rechargez la batterie Arrêtez la machine, La machine se protège | déplacez-la hors de contre la surcharge la zone de travail et redémarrez-la N'utilisez pas la Centre de Le moteur est en La machine sst machine et contactez le | réparation marche mais les endommagée centre de service agréé lames ne bougent pas Les lames sont bloquées Retirez Le bloc-batterie et débloquez les lames

Problèmes Causes probables Solutions cation La machine s’est soudainement arrêtée lors de la découpe de branches Le moteur est peut-être en surcharge Arrêtez La machine et attendez pendant 3 minutes avant de la redémarrer Le moteur est peut-être en surchauffe Arrêtez la machine et attendez que Le moteur refroidisse avant de la redémarrer La batterie est peut-être en surchauffe Arrêtez la machine et attendez que la batterie refroidisse avant de la redémarrer Le bloc-batterie est déchargé Chargez le bloc-batterie en suivant Les consignes fournies avec votre modèle Le produit n'atteint pas sa puissance maximale La capacité du bloc- batterie est trop faible Chargez Le bloc-batterie Les sorties d’air sont obstruées Dégagez les sorties d'air La pression exercée sur La gâchette est trop faible Appuyez plus fort pour atteindre la puissance maximale ou Le niveau de puissance souhaité Les vibrations ou le bruit sont excessifs Les boulons/écrous sont desserrés Resserrez Les boulons/ écrous La machine est endommagée N'utilisez pas La machine et contactez le centre de service Centre de réparation agréé Le produit s'arrête soudainement Le bloc-batterie est déchargé Retirez Le bloc-batterie et chargez-le La batterie est trop chaude Retirez Le bloc-batterie et laissez-le refroidir

Problèmes Causes probables Solutions Qualification La lame est usée/ Remplacez la lame par endommagée une nouvelle Retirez le bloc-batterie La lame est rouillée et nettoyez la lame ou remplacez-la performances | L'épaisseur des branches | Coupez uniquement des de coupe excède la capacité dela | branches respectant La insatisfaisantes machine capacité de La machine - Appuyez plus fort pour La pression exercée sur la | atteindre la puissance gâchette esttropfaible | maximale oule niveau de puissance souhaité Chargez Le bloc-batterie Le bloc-batterie n'est pas | en suivant les consignes suffisamment chargé fournies avec votre modèle

7.6 SITUATIONS CATASTROPHIQUES : PROBLÈMES CRITIQUES

Problèmes Solutions Arrêtez immédiatement La machine, retirez La machine dégage de la fumée lors de son | {e bloc-batterie et contactez Le centre de utilisation service C8. FINDE VIE ) Les produits électriques ne doivent pas être jetés avec Les produits ménagers. Les produits | électriques usagés doivent être ramassés séparément et jetés dans des points de collecte mis à disposition à cet effet. Contactez les autorités Locales ou votre vendeur pour des M conseils en matière de recyclage. (@._ GARANTIE ) 91 GARANTIE STERWINS Les produits STERWINS sont conçus selon les plus hautes normes de qualité pour les produits destinés au marché grand public. Cette garantie de vente est valable pendant une période de 5 ans à compter de la date d'achat du produit, Cette garantie couvre tous les défauts visibles au niveau des matériaux et de la finition: pièces et éléments manquants, et détérioration dans des conditions d'utilisation normales. La réparation et Le remplacement des pièces n'entraînent pas d'extension de La période de garantie initiale. Vous devez être en mesure de donner une preuve de l'achat de ce produit ainsi que la date d'achat. La garantie couvre uniquement la valeur de ce produit.

9.2 EXCLUSIONS DE LA GARANTIE

Cette garantie ne couvre niles problèmes niles incidents découlant d’une utilisation incorrecte du produit. Les points suivants ne sont pas couverts par la garantie: - mauvaise utilisation du produit ; ou - détérioration lors du transport ou du montage du produit ; ou - réparation et/ou remplacement de pièces effectués par un tiers ; ou

- détérioration due à des facteurs externes ou à des corps étrangers tels que du sable ou des cailloux ; ou - détérioration due au non-respect des consignes de sécurité et d'utilisation ; ou - démontage ou ouverture de l'outil; ou - exposition de l'outil à un environnement humide (rosée, pluie, immersion dans l'eau, etc.) ;ou utilisation de l'outil à des fins professionnelles ; ou - exposition de l'outil à une température sortant de la plage spécifiée dans Le chapitre « Stockage ». Le produit doit être utilisé dans des conditions d'utilisation normales et non à des fins professionnelles. Sont donc exclus de cette garantie les produits utilisés par Les entreprises de jardinage, les autorités Locales ainsi que Les sociétés proposant une Location d'équipement payante ou gratuite. En cas de problème ou de défaut, il est conseillé de toujours contacter votre vendeur Sterwins en premier lieu. Dans la plupart des cas, le vendeur Sterwins sera en mesure de résoudre Le problème ou de corriger le défaut. Conservez votre facture ou votre reçu : ces documents seront demandés lors du traitement de toute réclamation.
