MODE D'EMPLOI PLX-500 PIONEER DJ

Le site Pioneer DJ indiqué ci-dessus propose une FAQ, des informations sur le logiciel et divers types d'informations et de services qui permettent une utilisation plus confortable de ce produit.

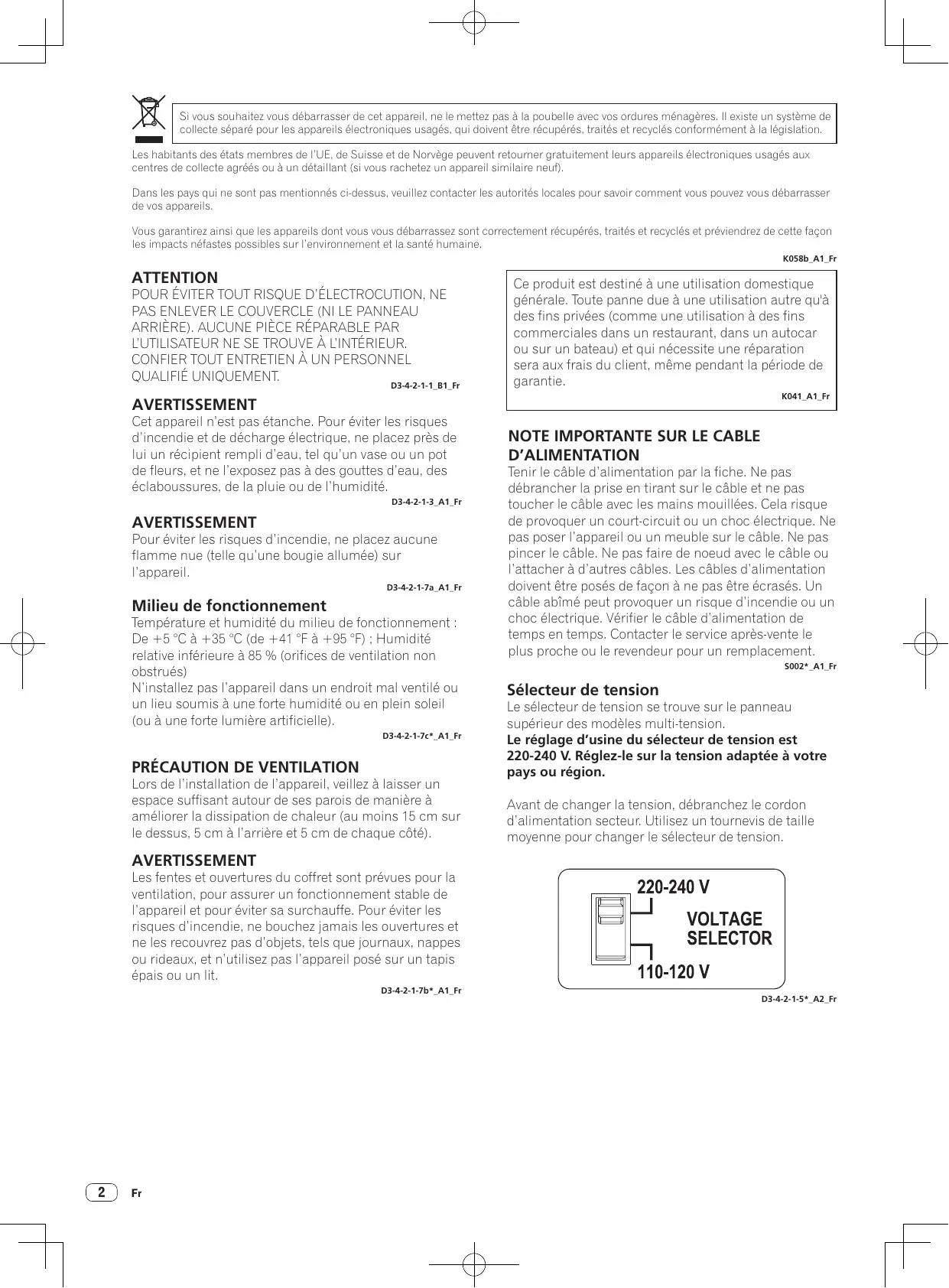

K Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation. =

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf)

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon

les impacts néfastes possibles sur l'environnement et la santé humaine.

ATTENTION POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

AVERTISSEMENT Cet appareil n'est pas étanche, Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité

AVERTISSEMENT Pour éviter les risques d'incendie, ne placez aucune flamme nue (telle qu'une bougie allumée) sur

l'appareil D3-42-1-7a A1. Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement De +5 °C à +36 °C (de +41 °F à +96 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués)

N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil

{ou à une forte lumière artificielle) D3-4-2-1-7c* A1 Fr

PRÉCAUTION DE VENTILATION Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 15 cm sur le dessus, 5 cm à l'arrière et 5 cm de chaque côté)

AVERTISSEMENT Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un tapis

épais ou un lit D342-17be A1 Fr

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie

NOTE IMPORTANTE SUR LE CABLE D'ALIMENTATION Tenir le câble d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillés. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abimé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente le

plus proche ou le revendeur pour un remplacement. 5002 A1 Fr

Sélecteur de tension

Le sélecteur de tension se trouve sur le panneau supérieur des modèles multi-tension

Le réglage d'usine du sélecteur de tension est 220-240 V. Réglez-le sur la tension adaptée à votre pays ou région.

Avant de changer la tension, débranchez le cordon d'alimentation secteur. Utilisez un tournevis de taille moyenne pour changer le sélecteur de tension:

220-240 V VOLTAGE SELECTOR

110-120 V D3-4-2.1-5% A2 Fr

ATTENTION L'interrupteur POWER de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation

(par exemple avant un départ en vacances) D3422-2a A1 Fr

Comment lire ce manuel

+ Merci d'avoir acheté ce produit Pioneer DJ Veillez à lire ce manuel car il contient des informations importantes qui doivent être comprises avant d'utiliser ce produit Cela fait, conservez le mode d'emploi de façon à pouvoir vous ÿ référer en cas de nécessité.

+ Dans ce manuel, les noms des touches et des prises de l'appareil principal apparaissent entre crochets ([]) Exemples Appuyez sur la touche (START/STOP]

@ Informations préliminaires Caractéristiques Contenu du carton d'emballage

@ Avant de commencer Installation de rekordbox (Mac/Windows) 6 Montage 6

@® Noms et fonctions des éléments

Panneau supérieur. 8 Panneau arrière 9

© Réglage Réglage de l'équilibre du bras de lecture. 10 Réglage de la pression de la pointe de lecture. 10 Réglage de l'antipatinage 11 Réglage de la hauteur du système de levage du bras. 11 Réglage de la hauteur du bras 11

Raccordement à des enceintes amplifiées. 12 Raccordement à un préamplificateur principal et à un composant … 12 Raccordement à une table de mixage DJ 13 Raccordement à un ordinateur 13 Emplacement du lecteur 13 Réglage de la hauteur de l'appareil principal 13

Mise sous tension 14 Mise hors tension 14 Lecture 14 Pause de la lecture 14 Fin de la lecture 14 Réglage du pitch 14 Affichage d'une pochette de disque. 14 Pour la lecture de disques 45 tours standard 15 Éclairage de l'extrémité de la pointe de lecture. 15 Enregistrement 15 Remplacement de la pointe de lecture. 15 Changement de cellule 15

@ Informations supplémentaires

En cas de panne 16 Précautions d'emploi 16 Entretien de chaque élément 17 À propos des marques commerciales et des marques déposées... 17 Spécifications. 17 Fr

Informations préliminaires

Cet appareil est une platine à entraînement direct et couple élevé que . jous pouvez utiliser dans de nombreuses applications allant de l'écoute + a maison au DJing .

Son des disques vinyles de qualité ° supérieure . La trajectoire entre la pointe de lecture et la sortie PHONO/LINE a été °

conçue pour être la plus courte afin de pouvoir reproduire fidèlement la qualité sonore d'origine des disques vinyles.

En outre, étant donné que les deux sorties PHONO et LINE sont prises en charge, vous pouvez facilement bénéficier d'une grande qualité

de son des disques vinyles par un simple branchement direct sur les enceintes amplifiées.

Simplicité d'enregistrement numérique

Une prise USB-B est prévue pour brancher directement cet apparei sur un PC ou un Mac, puis pour enregistrer les sources audio des disques vinyles sur le PC ou le Mac en les convertissant en don.

nées. L'enregistrement numérique par une simple opération peut être réalisé à l'aide de la fonction d'enregistrement de l'application gra tuite de gestion musicale « rekordbox » (Ver.4.2.1 ou ultérieure) pen dant l'enregistrement

Platine à entraînement direct pour une

prestation DJ L'adoption d'un système à entraînement direct et couple élevé signi fie que vous pouvez effectuer un mixage de morceau, un scratching et d'autres prestations DJ en combinant deux de ces appareils à une

table de mixage DJ Le capot anti-poussière peut servir de support pour une pochette de disque

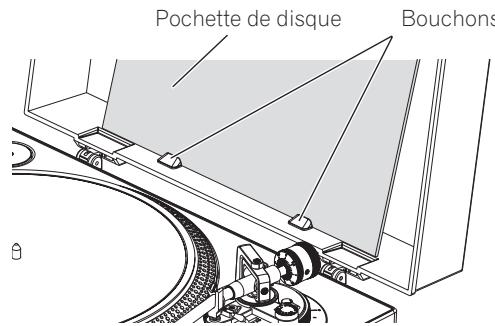

Une pochette de disque peut être affichée sur le capot anti-poussière lorsque celui-ci est ouvert. Vous profitez ainsi du son du disque vinyle tout en regardant sa pochette.

Contenu du carton d'emballage

Capot anti-poussière

Adaptateur pour disque 45 tours

Contrepoids d'équilibrage

Porte-cellule (cellule incluse)

Contrepoids de porte-cellule

Cordon d'alimentation

Câble USB Câble d'adaptateur audio (jack à broches stéréo (femelle) vers mini: jack stéréo (mâle)

Garantie (pour certaines régions)!!

Mode d'emploi (ce document)

La garantie incluse est destinée à la région européenne.

AVERTISSEMENT Gardez les pièces de petite taille hors de la portée des bébés et des enfants. En cas d'ingestion accidentelle,

veuillez contacter immédiatement un médecin. D41-6-4 A1 Fr

Installation de rekordbox (Mac/ Windows)

1 Accédez à rekordbox.com.

htips/rekordbox.com/fr/store/

+ La page de contenu est soumise à modification sans notification préalable.

2 Consultez le guide de démarrage, puis cliquez sur [Téléchargement].

3 Lisez attentivement l'Accord de licence du logiciel et cochez la case [Accepter] si vous acceptez. Lorsque vous cochez la case, [Téléchargement] peut être sélectionné

4 Cliquez sur [Téléchargement]. Le téléchargement de rekordbox (Mac/Windows) commence.

5 Double-cliquez sur le fichier téléchargé pour le décompresser.

6 Double-cliquez sur le fichier décompressé pour lancer le programme d'installation.

7 Lisez attentivement l'Accord de licence du logiciel, et

passez à l'installation en fonction des instructions qui

apparaissent à l'écran si vous l'acceptez.

+ Si vous n'acceptez pas le contenu de l'Accord de licence du logiciel, annulez l'installation.

8 Lorsque l'écran de fin de l'installation apparaît, suivez les instructions qui apparaissent à l'écran pour fermer le programme d'installation.

L'installation est terminée.

+ Pour pouvoir utiliser rekordbox dj, rekordbox dvs et rekordbox video, une activation (authentification de licence) est nécessaire. Pour plus d'informations, reportez-vous au mode d'emploi de rekordbox. https://rekordbox.com/fr/support/manual.php

1_ Installez le plateau et la feutrine.

Positionnez le plateau sur l'axe central et placez la feutrine sur le dessus

+ Veillez à ne pas heurter le plateau sur l'appareil prin le laisser tomber.

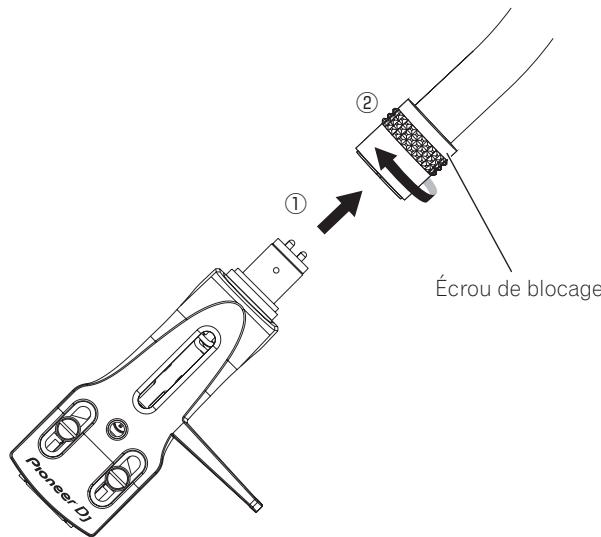

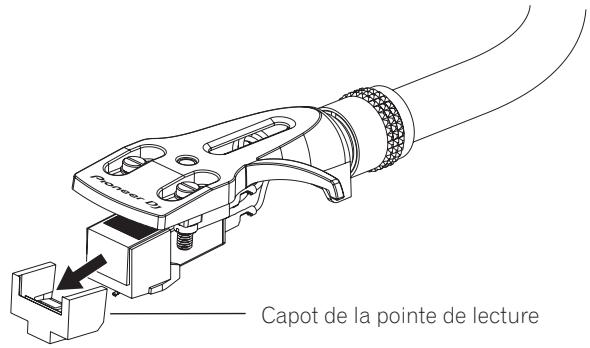

2 Fixez le porte-cellule.

Insérez le porte-cellule avec la cellule installée dans le bras de lecture. Ensuite, serrez l'écrou de blocage tout en maintenant le porte-cellule à l'horizontale.

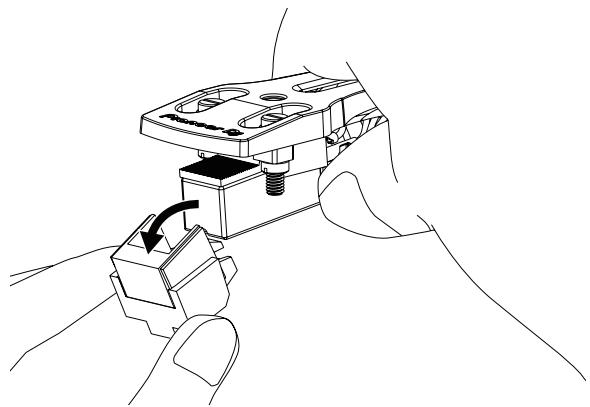

+ Avant l'utilisation, retirez le capot de la pointe de lecture sans tou-

Capot de la pointe de lecture

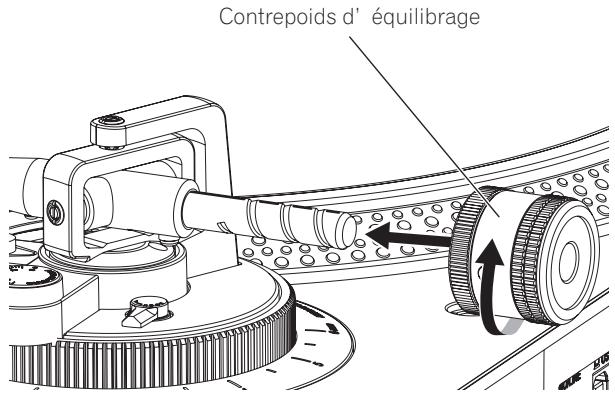

3 Fixez le contrepoids d'équilibrage. Fixez le contrepoids d'équilibrage sur arrière du bras de lecture.

Contrepoids d' équilibrage

Installez le capot anti-poussière.

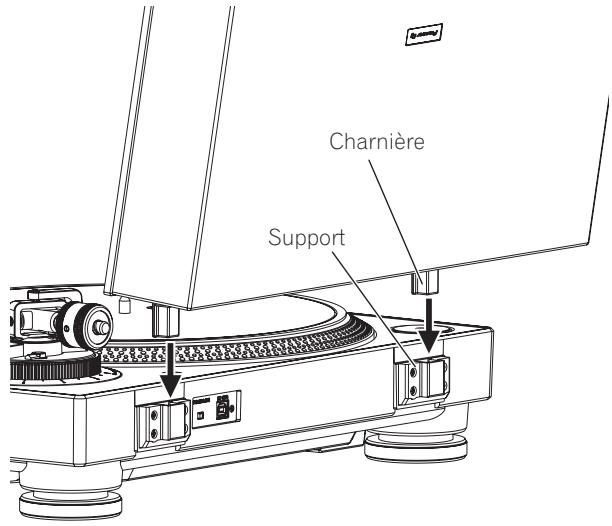

Insérez les charnières du capot anti-poussière dans les supports situés à l'arrière de cet appareil.

Lors du retrait du capot anti-poussière, tirez les charnières vers le haut alors que le capot anti-poussière est ouvert

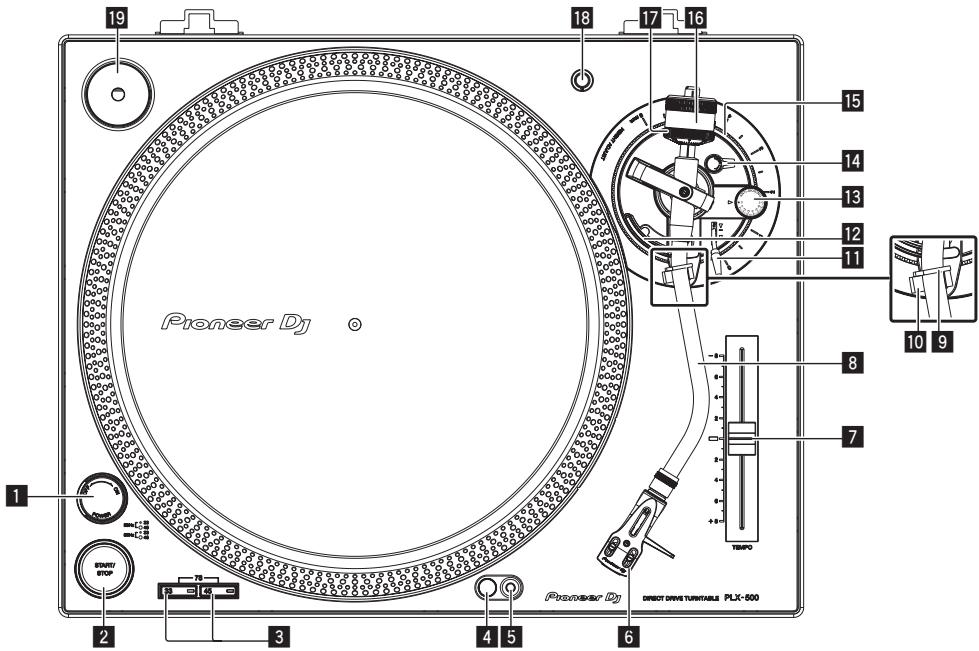

Noms et fonctions des éléments

EI Commutateur POWER En tournant l'interrupteur sur [ON], l'appareil est mis sous tension et l'éclairage stroboscopique sur le côté s'allume. 3 Mise sous tension (p.14)

HI Touche START/STOP L'appui sur cette touche démarre ou arrête la rotation du plateau S Lecture (p.14)

El Touche de changement de vitesse Change la vitesse en fonction du disque à lire. + Pour un disque 33 1/3 tours, appuyez sur la touche [33]. + Pour un disque 45 tours, appuyez sur la touche [45] + Pour un disque 78 tours, appuyez sur la touche [33] et sur la touche [45] simultanément. © Lecture (p.14)

Dispositif d'éclairage de la pointe de lecture S'allume pour éclairer l'extrémité de la pointe de lecture. 3 age de l'extrémité de la pointe cture (p.15)

H interrupteur du dispositif d'éclairage de la pointe de lecture Le dispositif d'éclairage de la pointe de lecture s'allume en blanc et monte jusqu'à la position permettant d'éclairer l'extrémité de la pointe de lecture. © Éclairage de l'extrémité de la pointe

Curseur TEMPO Vous pouvez faire glisser le curseur d'avant en e précis de la vitesse de rotation. © Réglage du pitch (p.14)

El Bras de lecture 2 Réglage (p.10)

de lecture en place.

Sert de support pour le bras de lecture.

Il Levier de levage Le bras de lecture monte lorsque le levier est tiré vers le haut. Le bras de lecture descend lorsque le levier est poussé vers le bas.

IA Système de levage du bras Ce dispositif est utilisé pour déplacer le ba bas. Il est commandé par le levier de levage.

de lecture de haut en

IE Molette ANTI SKATING Quand un disque est lu, une force attire l'extrémité de la pointe de lecture vers l'intérieur du disque. En faisant correspondre cette molette à la valeur de la pression de la pointe de lecture, cette force est supprimée. 3 Réglage de l'antipat

A Verrouillage HEIGHT ADJUST Verrouille la hauteur réglée du bras. 2 Réglage de la hauteur du bras (p.11)

I Molette HEIGHT ADJUST Permet de régler la hauteur du bras de lecture. 2 Réglage de la hauteur du bras (p.11)

Contrepoids d'équilibrage

Permet d'équilibrer le bras de lecture et de régler la pression de la pointe de lecture.

I Bague de réglage de la pression de la pointe de lecture Permet de faire correspondre la pression de la pointe de lecture appropriée de la cellule. © Réglage de la pression de la pointe dé

I Emplacement pour porte-cellule Permet de poser un porte-cellule

Adaptateur pour disque 45 tours Permet de lire des disques 45 tours standard. © Pour la lecture de disques 45 tours standard (p.15)

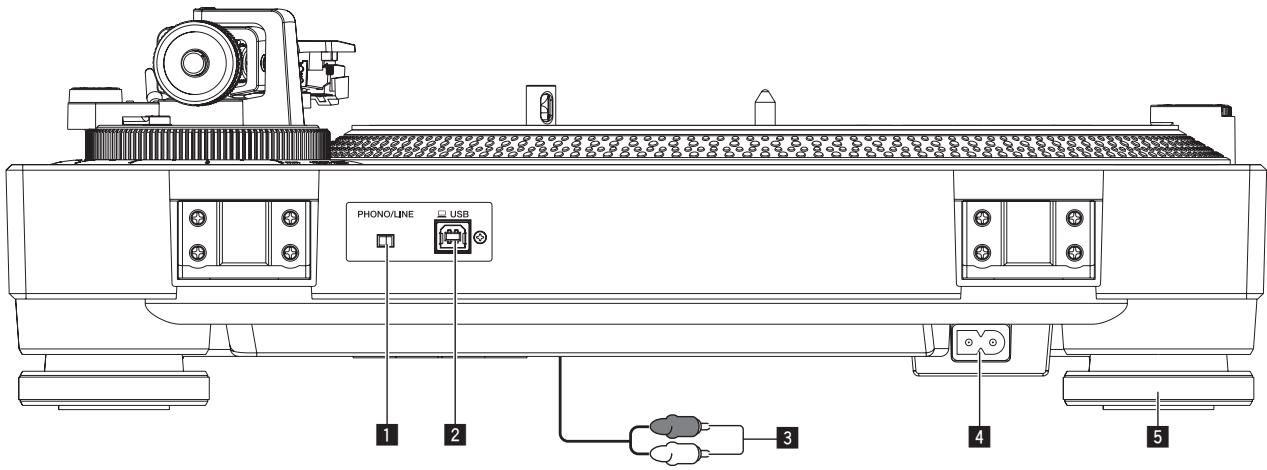

El Commutateur PHONO/LINE Permet de changer le niveau du son provenant de l'appareil

— IPHONO] : Sélectionnez cette option lorsque l'appareil est rac- cordé à un dispositif prenant en charge l'entrée de niveau phono un préamplificateur principal au un composant par exemple.

— ILINE] : Sélectionnez cette option lorsque l'appareil est raccordé à un dispositif prenant en charge l'entrée de niveau de ligne, des enceintes amplifiées par exemple.

VAN ATTENTION Ne raccordez pas l'appareil à un dispositif prenant en charge le niveau d'entrée phono lorsque le commutateur PHONO/LINE est à l'état [LINE]

Prise USB Raccordez le câble USB (fourni) ici 3 Raccordement à un ordinateur (p.13)

El Câble audio © Raccordements (p.12)

À relier à une prise d'alimentation avec le cordon d'alimentation fourni, Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres appareils sont raccordés.

+ Veillez à utiliser le cordon d'alimentation fourni

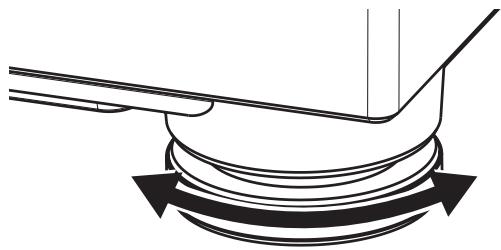

isolant Supprime l'effet des vibrations extérieures. Vous pouvez régler la hauteur de la platine en tournant les pieds isolants. S Réglage de la hauteur. ppareil principal (p.13)

Réglage de l'équilibre du bras de lecture

Étant donné que les poids de la cellule et du porte-cellule diffèrent selon le produit, l'équilibre du bras de lecture doit être réglé

Préparez comme suit.

+ Retirez le couvercle de la pointe de lecture et le serre-bras tout en àne pas toucher l'extrémité de la pointe de lecture

+ Poussez le levier de levage vers le bas.

+ Réglez la molette [ANTI SKATING] sur “0

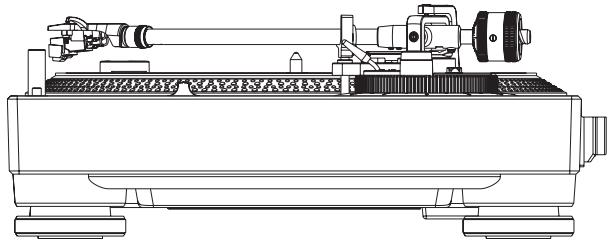

Éloignez le bras de lecture du repose-bras et

réglez l'équilibre pour qu'il soit horizontal.

Tournez le contrepoids d'équilibrage jusqu'à ce que le bras de lecture

devienne presque horizontal

+ Lors du déplacement du bras de lecture, assurez-vous que l'extré mité de la pointe de lecture ne touche pas directement le plateau

Réglage de la pression de la pointe de lecture

Afin d'éviter les sauts de la pointe de lecture ou la distorsion du son, la pression de la pointe de lecture est réglée sur la valeur de la pression de la pointe de lecture appropriée qui est déterminée pour chaque cellule. La valeur de pression appropriée de la pointe de lecture de la cellule fournie est comprise entre 3,0 et 4.0 g. Préparez comme suit + Ramenez le bras de lecture sur le repose-bras et fixez-le avec le serre

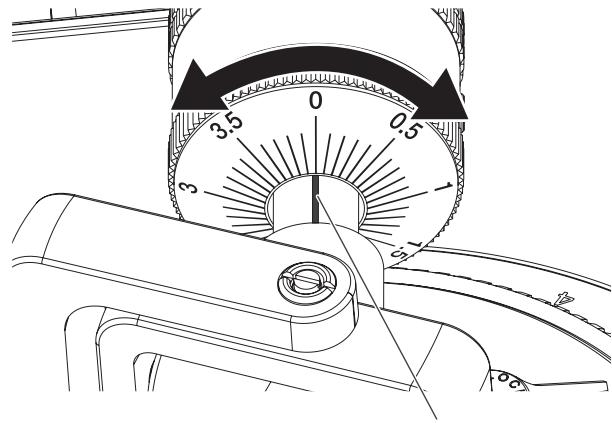

1 Faites correspondre le “0” sur la bague de réglage de la pression de la pointe de lecture avec la ligne médiane de l'arbre arrière du bras de lecture.

Tournez uniquement la bague de réglage de la pression de la pointe

de lecture de sorte que le chiffre *Q” soit sur la ligne médiane noire

de l'arbre arrière du bras de lecture tout en maintenant le contre:

poids d'équilibrage avec votre doigt pour l'empêcher de bouger.

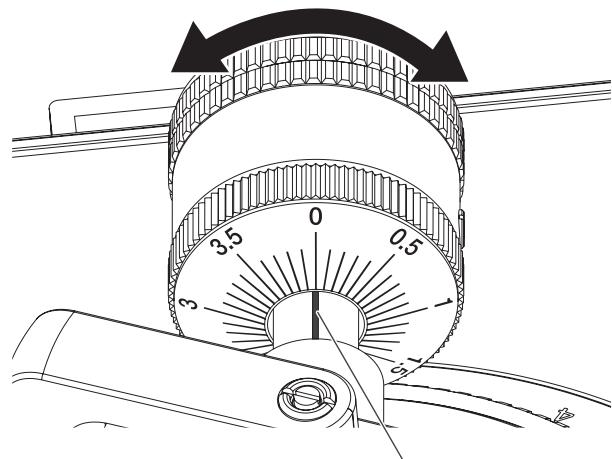

2 Réglez la pression de la pointe de lecture.

Tournez le contrepoids d'équilibrage pour faire le réglage sur la valeur

de la pression de la pointe de lecture appropriée pour votre cellule.

+ Lorsque vous tournez le contrepoids d'équilibrage, la bague de réglage de la pression de la pointe de lecture tourne en même temps. Tout en observant la bague de réglage, réglez la pr la pointe de lecture à la valeur appropriée.

Réglage de l'antipatinage Réglage de la hauteur du bras

Ce réglage permet d'empêcher la pointe de lecture de sauter. Lorsque vous utilisez la cellule fournie, la position « 0 » est appropriée. Lorsque vous utilisez une cellule autre que celle fournie, réglez cette

Faites correspondre à la même position de la graduation pression en fonction de la cellule utilisée.

que la valeur de la pression de la pointe de lecture.

Tournez la molette [ANTI SKATING] pour faire correspondre la ligne de 1 Tournez le verrouillage [HEIGHT ADJUST] pour le

référence avec la même valeur de la pression de la pointe de lecture de déverrouiller.

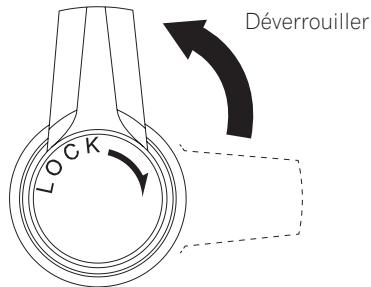

la cellule. A Déverrouiller

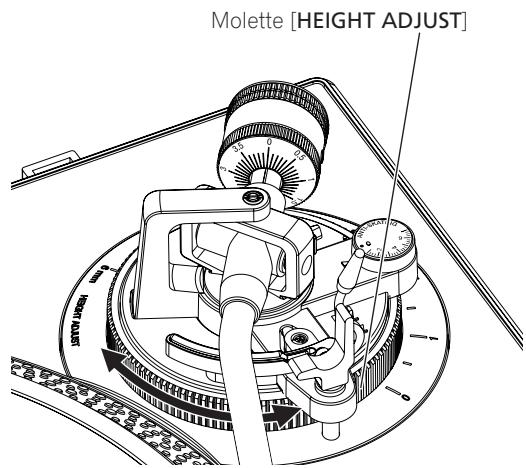

2 Poussez le levier de levage vers le bas et posez la Afin d'éviter les sauts de la pointe de lecture, réglez la position de la pointe de lecture sur le disque, puis réglez la molette graduation en fonction de l'utilisation. [HEIGHT ADJUST] de sorte que le bras de lecture et le disque soient parallèles.

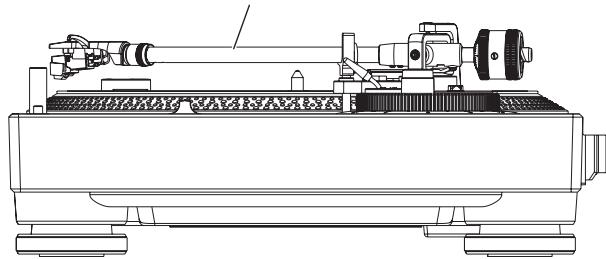

Ajustez de sorte que |

bras de lecture soit à l'horizontale.

Réglage de la hauteur du système de levage du bras

sque vous utilisez une cellule autre que celle fournie,

sion en fonction de la cellule utilisée.

Posez un disque sur la feutrine

Retirez le couvercle de la pointe de lecture et le serre-bras tout en

veillant à ne pas toucher l'extrémité de la pointe de lecture.

+ Tirez le levier de levage vers le haut et déplacez le bras de lecture sur le disque

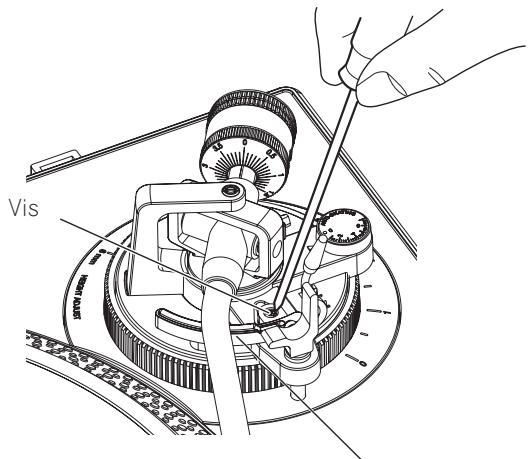

Réglez la hauteur en tournant la vis lorsque le système

de levage du bras est abaissé.

— Tourner dans le sens horaire la pointe de lecture

— Tourner dans le sens antihoraire agrandit la distance entre le disque et la pointe de lecture

La hauteur du système de levage du bras (la distance entre le disque

et la pointe de lecture lorsque le levier de levage est tiré vers le haut)

est réglé en usine dans une plage entre environ 8 mm et 13 mm

lit la distance entre le disque et

3 Tournez le verrouillage [HEIGHT ADJUST] pour fixer la hauteur du bras.

Une fois la hauteur du bras réglée, il faut toujours tourner le verrouillage HEIGHT ADJUST] pour fixer le bras:

Système de levage du bras

+ Veillez à toujours éteindre les appareils et à débrancher le cordon d'alimentation de la prise secteur avant de raccorder un les liaisons.

+ Reportez-vous au mode d'emploi de l'appareil devant être raccordé.

+ Lorsque tous les appareils ont été raccordés, vous pouvez brancher le cordon d'alimentation

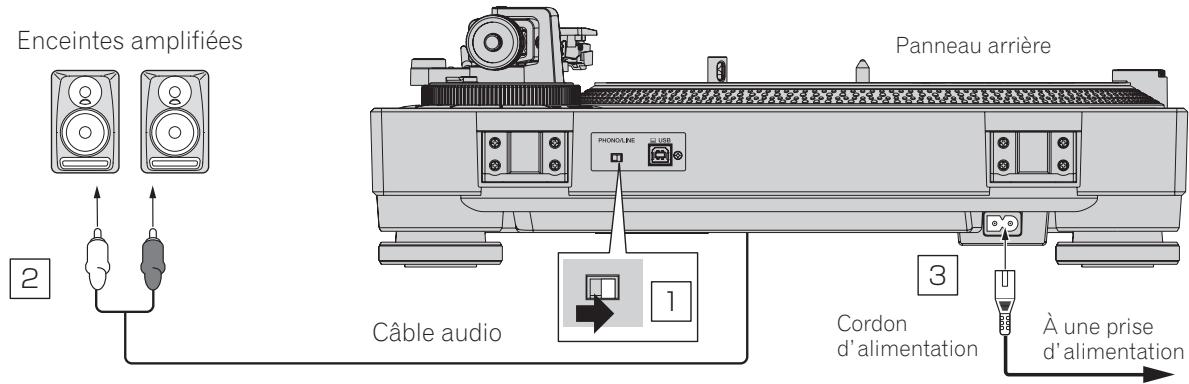

Raccordement à des enceintes amplifiées

Enceintes amplifiées

Cordon d'alimentation

1° Réglez la commande [PHONO/LINE] sur [LINE].

À une prise d'alimentation

2 Raccordez le câble audio à la prise d'entrée [LINE] des enceintes amplifiées, etc. + Sinécessaire, utilisez le câble d'adaptateur audio fourni

3 Branchez le cordon d'alimentation. À relier à une prise d'alimentation avec le cordon d'alimentation fourni. Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres appareils sont raccordés.

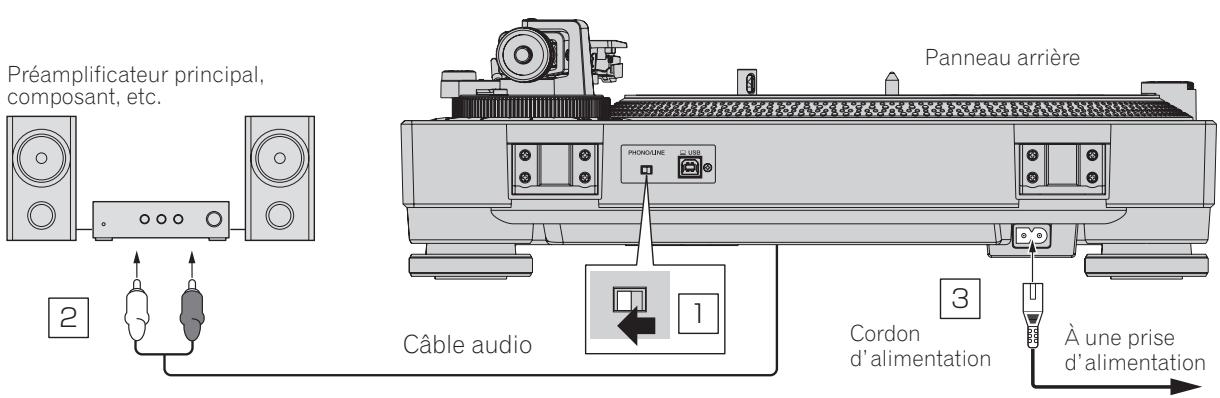

Raccordement à un préamplificateur principal et à un composant

À une prise d'alimentation

1 Réglez la commande [PHONO/LINE] sur [PHONO].

2 Raccordez le câble audio à la prise d'entrée [PHONO] du préamplificateur principal ou d'un autre composant. Si ce produit est raccordé à un préamplificateur principal ou à un composant qui ne possède pas de prise [PHONO)], il n'est pas possible d'obtenir un volume et une qualité sonore suffisants. Dans ce cas, réglez le commutateur [PHONO/LINE] de cet appareil sur [LINE], puis raccordez à la prise d'entrée [LINE] du préamplificateur principal ou du composant, ou utilisez un égaliseur phono.

3 Branchez le cordon d'alimentation. À relier à une prise d'alimentation avec le cordon d'alimentation fourni. Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres appareils sont raccordés.

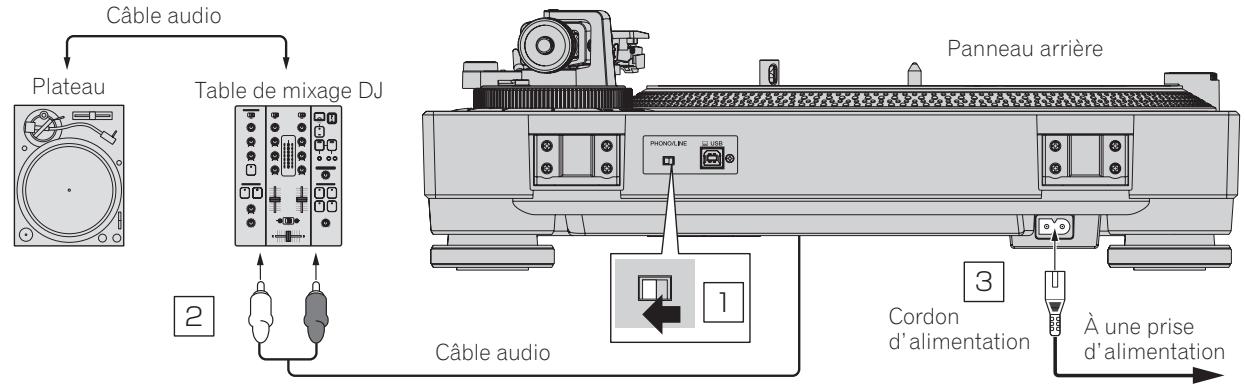

Raccordement à une table de mixage DJ Câble audio

Cordon d'alimentation

À une prise d'alimentation

1 Réglez la commande [PHONO/LINE] sur [PHONO].

2 Raccordez le câble audio à la prise d'entrée [PHONO] de la table de mixage DJ.

+ Sice produit est raccordé à une table de mixage DJ qui ne possède pas de prise d'entrée [PHONO), il n'est pas possible d'obtenir un volume et une qualité sonore suffisants. Dans ce cas, réglez le commutateur PHONO/LINE] de cet appareil sur [LINE], puis raccordez l'appareil à la prise d'en trée [LINE] de la table de mixage DJ

3 Branchez le cordon d'alimentation. À relier à une prise d'alimentation avec le cordon d'alimentation fourni. Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres ils sont raccordés.

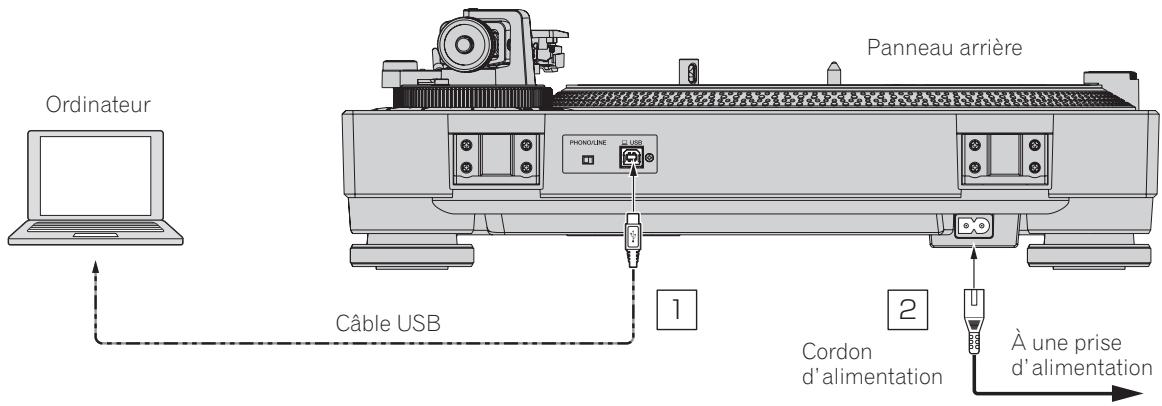

Raccordement à un ordinateur

Aucun logiciel de pilote USB n'est nécessaire pour cet appareil © Enregistrement (p.15)

d'alimentation d'alimentation

1 Raccordez le câble USB à un port USB de l'ordinateur.

2 Branchez le cordon d'alimentation. À relier à une prise d'alimentation avec le cordon d'alimentation fourni. Avant de brancher le cordon d'alimentation, assurez-vous que tous les autres

Emplacement du lecteur Réglage de la hauteur de l'appareil

Placez l'appareil sur une surface plane qui n'est pas soumise aux vibra- principal

+ Dans la mesure du possible, gardez l'appareil éloigné du système de haut-parleurs.

+ Lorsque l'appareil est très proche d’une radio (radiodiffusion AM/ FM), la radio pourrait générer du bruit. Gardez l'appareil le plus éloigné possible.

Réglez la hauteur en tournant les pieds isolants de sorte que l'appareil soit horizontal.

1 Après avoir effectué tous les raccordements, branchez le cordon d'alimentation sur une prise murale. ? (p.12)

2 Basculez l'interrupteur [POWER] sur [ON] pour

mettre l'appareil sous tension. urs de cet appareil s'allument et l'appareil se met sous

Basculez l'interrupteur [POWER] sur [OFF] pour

mettre l'appareil hors tension. Cet appareil net hors tension.

Préparez comme suit + Placez un disque sur le plateau. + Retirez le couvercle de la pointe de lecture ei

1 Basculez l'interrupteur [POWER] sur [ON] pour mettre l'appareil sous tension.

2 Sélectionnez la vitesse de rotation correspondant au disque à lire en appuyant sur une touche de changement de vitesse.

3 Appuyez sur la touche [START/STOP].

4 Tirez le levier de levage vers le haut et déplacez le bras de lecture sur le disque.

5 Poussez le levier de levage vers le bas. Le bras de lecture descend lentement et la lecture commence.

Tirez le levier de levage vers le haut. La pointe de lecture de la cellule se soulève du disque. + Pour reprendre la lecture, poussez le levier de

1 Tirez le levier de levage vers le haut pour ramener le bras de lecture sur le repose-bras, puis poussez le le: de levage vers le bas.

2 Appuyez sur la touche [START/STOP].

Le plateau s'arrête en douceur.

3 Basculez l'interrupteur [POWER] sur [OFF] pour mettre l'appareil hors tension. Utilisez le serre-bras pour fixer le bras de lectui Fixez le couvercle de la pointe de lecture pour protéger l'extrémité de la pointe de lecture. Fermez le capot anti-pou:

Déplacez le curseur [TEMPO] vers l'avant ou l'arrière. Déplacer le curseur vers l'avant augmente la vitesse de rotation et le déplacer vers l'arrière diminue de rotation.

+ Lorsque le curseur [TEMPO] est au centre, l'indicateur s'allume en jaui rert et la vitesse de rotation correspond aux tours/minute spécifié. 1/3 tr/min, 45 tr/min ou 78 tr/min).

+ La graduation du curseur [TEMPO] est une valeur approximative. Veuillez l'utiliser à tit e référence.

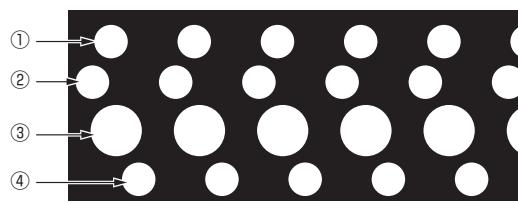

+ Vous pouvez vérifier que la vitesse de rotation correspond bien aux tours/minut: ifiés en observant les quatre rangées de points stroboscopiques gravés autour du plateau

2 points st 45 tr/min {alimentation 50 Hz)

® Lorsque les points st emblent arrêtés, 33 1/3 tr/min {alimentation 60 Hz)

® Lorsque les points st semblent arrêtés, 45 tr/min {alimentation 60 Hz)

+ Unéclai troboscopique (lumière LED rouge) est utilisé pour éclairer les points stroboscopiques de cet appareil. Lors de la vérifi

cation du pitch, utilisez toujours l'éclairage stroboscopique:

Affichage d'une pochette de disque

Placez la pochette de disque deri au capot anti poussière comme indiqué sur la figure Pochette de disque Bouchons

+ Fixez fermement la pochette de disque derrière les buté

+ Si vous utilisez cette fonctionnalité pendant la lecture, veillez à ce que la pochette de disque ne tombe pas. Le disque ou la pointe de

apot anti-poussière lorsqu'une pochette

Pour la lecture de disques 45 tours Changement de cellule standard Cet appareil n'est pas compatible avec les cellules MC. Utilisez une

cellule VM ou MM Placez l'adaptateur pour disque 48 tours sur l'axe central et appuyez sur

la touche [45] Retrait de la cellule

, écrous et rondelles fixés au porte-cellule.

Éclairage de l'extrémité de la pointe

mn 2 Débranchez les fils conducteurs raccordés à la cellule. JE de lecture È Lors( sur l'interrupteur d'éclairage de la poi e que vous appuyez sur l'interrupteur d'éclairage de la pointe de Fixation de la cellule È lecture, le dispositif d'éclairage de la pointe de lecture s'allume en blanc et monte jusqu'à la position permettant d'éclairer l'extrémité de la pointe 1 Raccordez la cellule en faisant correspondre les de lecture. ; couleurs des fils conducteurs du porte-cellule avec les Appuyez sur l'interrupteur du dispositif d'éclairage de la pointe de symboles sur les prises de la cellule. lecture pour le rabaisser s'il n'est pas nécessaire. L'interrupteur du Co Faites correspondre les couleurs des fils conducteurs du porte-cellul dispositif d'éclairage de la pointe de lecture s'éteint à : : h : avec les symboles sur les prises de la cellule comme ci-dessous. + Ne regardez pas directement la lumière lorsque l'éclairage de la es h N io à into de lecture est allumé Depuis l'avant de l'appareil, L+: blanc se trouve en haut à gauche, L poi bleu se trouve en bas à gauche, R+: rouge se trouve en haut à droite et R:: vert se trouve en bas droite. . + Raccordez fermement les fils conducteurs à l'aide d'une pince ou similaire. Enregistrement . a. ne. | | 2 Fixez la cellule au porte-cellule à l'aide des vis, écrous Des disques vinyles peuvent être enregistrés numériquement en et rondelles fournis avec la cellule. cordant à un ordinateur sur lequel le logiciel de gestion de musique Cont ds d , M rekordbox' est installé ontrepoids de porte-cellule Pour plus d'informations, accédez au site du produit rekordbox ci-des- sous et consultez le Mode d'emploi de rekordbox dans [Aide] = https://rekordbox.com/fr/store/ a Remplacement de la pointe de lecture Porte-cellule Vérifiez que l'appareil n'est pas allumé avant d'effectuer la procédure suivante. a 1. Tenez la cellule d'une main. Fil conducteur SP Cellule

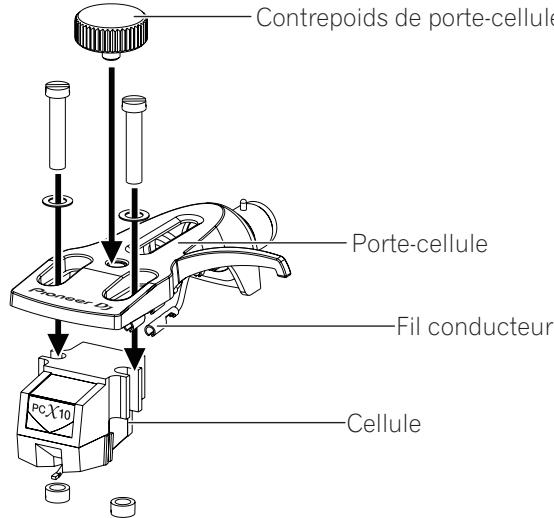

+ Lorsque vous fixez la cellule au porte-cellule, fixez-la fermement

+ Lors de l'utilisation d'une cellule de 5 g ou moins, utilisez le contre. poids de porte-cellule fourni

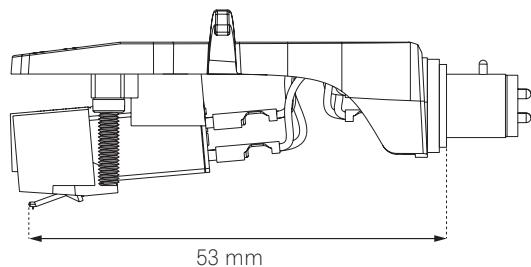

Utilisez l'échelle de réglage du surplomb suivante pour régler la position

à l'aide de la vis de fixation de la cellule, de sorte que l'extrémité de la pointe de lecture soit à une position de 53 mm de la fixation du bras de lecture.

2 Retirez la cellule dans le sens de la flèche tout en tenant le support de la pointe de lecture à l'écart

f de l'autre main. > : 53 mm Échelle de réglage du surplomb 53 mm 0 1 2 3 4 À alu ul l Fr 15

L Informations suppléme

+ Une erreur de commande est souvent prise pour une anomalie de fonction avec cet appareil, vérifiez les points suivants et les [FAQ] du [PLX-500] sur

pioneerdj.com/support/

nement où une panne. S'il vous semble que quelque chose est anormal

le site de support de Pioneer DJ Parfois, le problème peut provenir d'un autre composant. Examinez les autres composants et appareils électriques utilisés. Si le problème ne peut

pas être résolu, contactez votre service après-vente le plus proche ou votre

lumant 1 minute plus tard.

L'appareil ne s'allume pe

Est-ce que le cordon d'alimentation est correcte ment raccordé ?

revendeur pour une réparation.

De l'électricité statique ou des influences externes ont peut être déréglé cet appareil. Dans ce cas, il est possible de faire fonctionner à nou

Branchez correctement le cordon d'alimentation

prise d'alimentation.

Est-ce que l'interrupteur d'alimentation [POWER] Réglez l'interrupteur d'alimentation [POWER] sur [ON] est réglé sur [ONI? ‘Aucun son ou son faible. Est-ce que les câbles audio sont correctement correctement les câbles audi. raccordés ? Est-ce que les prises et fiches sont sales ? set les fiches avant d'effectuer les raccordements. Este que le porte-cellule est correctement fixé? Fixez correctement le porte-cellule Les sons de droite et de gauche sont Les connexions gauche et droite de chaque appa- Raccordez correctement le cäble audio et les fils conducteurs du porte-cellule inversés. reil sont-elles inversées? la un faible bruit de fond (bourdon. _ Y a-til un appareil électrique, tel qu'une lampe Placez le cordon d'alimentation de la lampe fluorescente ou tout autre appareil

nement) pendant la lecture. fluorescente, ou son cordon d'alimentation près

aussi loin que possible.

L'extrémité de la pointe de lecture

sion de la pointe de lecture est-elle correc-

rrespondre le contrepoids d'équilibrage avec la valeur de la pression de lecture appropriée pour votre cellule.

Le bras est-il équilibré horizontalement?

Tournez le contrepoids d'équilibrage jusqu'à ce que le bras de lecture devienne

La pointe de lecture saute. La pression de la pointe de lecture estelle correc:

correspondre le contrepoids d'équilibrage avec la valeur de la pression de lecture appropriée pour votre cellule.

Le disque est-il déformé ou a-til des rayures?

Véritiez l'état du disque.

L'extrémité de la pointe de lecture estelle très poussiéreuse?

Retirez le porte-cellule avec la cellule installée et utilisez une petite

souple ou un pinceau mité de la pointe de lecture

pour enlever soigneusement la poussière,

L'antipatinage est-il réglé correctement?

Réglez l'antipatinage correctement

La hauteur du bras estelle réglée correctement?

Réglez la hauteur du bras correctemen

Le bras s'arrête en cours de lecture Va-til des rayures sur le disque?

Vérifiez l'état du disque.

Le bras estil en contact avec quelque chose?

Vérifiez autour du bras, Retirez l'o

Le volume sonore est faible ou for La connexion à l'amplific:

pour le type de cellule (sort

eur est-elle appropriée (déformé) à

Raccordez correctement les câbles de liaison.

Le réglage du commutateur [PHONO/LINE] est-il correct?

Réglez correctement le commutateur [PHONO/LINE] en fonction de la

prise d'entrée du dispositif raccordé.

Delas: fixation du plateau et de l'axe central.

Le plateau rotatif bouge beaucou

té ou autre est collée surles éléments de

Précautions d'emploi

À propos de la condensation

Des gouttelettes d'eau (condensation) peuvent se former à l'intérieur de l'appareil (sur les pièces et les lentilles) en hiver, par exemple, si vous transportez sans transition l'appareil d'un endroit froid dans un pièce chaude, ou si la température de la pièce où se trouve l'appa

reil augmente rapidement (un appareil de chauffage, par exemple,

est mis en marche). Cet appareil ne fonctionne pas correctement

et la lecture n'est pas possible si de la condensation s'est formée dans l'appareil. Laissez l'appareil éteint pendant 1 ou 2 heures à la température ambiante (selon l'intensité de la condensation). Les gout telettes d'eau s'évaporeront et la lecture sera de nouveau possible. De la condensation peut aussi se former en été si l'appareil est exposé

à l'air d'un climatiseur, ete. Dans ce cas, installez l'appareil à un autre endroit

Lors du transport de l'appareil à un autre endroit

Utilisez les matériaux d'emballage d'origine pour emballer l'appareil Si vous ne disposez pas des matériaux d'emballage d'origine, assu: rez-vous d'effectuer les opérations suivantes.

Démontez la feutrine et le plateau avant l'emballage.

Démontez le porte-cellule et le contrepoïds d'équilibrage du bras et emballez-les soigneusement

Utilisez le serre-bras pour fixer le bras de lecture et utilisez du ruban adhésif pour le maintenir fermement en place.

Enveloppez l'appareil principal dans une couverture ou du papier souple pour ne pas l'endommager.

Emballez afin qu'une force ne puisse pas être exercée sur le bras de lecture.

Entretien de chaque élément

Lors du montage et du démontage du porte-cellule, étei

gnez l'amplificateur.

Tenter d'effectuer une telle opération alors que le volume est fort pour-

rait provoquer l'endommagement du haut-parleur. Retirez le porte-cellule avec la cellule installée et utilisez une petite brosse souple ou un pinceau pour enlever soigneusement la pous- sière, etc. de l'extrémité de la pointe de lecture.

+ Utilisez un nettoyant pour disque de bonne qualité pour nettoyer les disques.

+ Utilisez un chiffon doux ou quelque chose de similaire pour nettoyer la borne du porte-cellule, puis fixez-le à nouveau au bras de lecture.

Nettoyage du capot anti-poussière, etc.

Utilisez un chiffon doux pour nettoyer le capot anti-poussière et le boîtier + Ne nettoyez pas le capot anti-poussière pendant la lecture. Le bras de lecture pourrait être attiré au capot anti-poussière à cause de l'électricité statique.

À propos des marques commerciales et des marques déposées

+ «Pioneer DJ » est une marque déposée de PIONEER CORPORATION qui est utilisée sous licence.

+ rekordbox" est une marque commerciale ou une marque déposée de AlphaTheta Corporation

Les noms de sociétés et de produits mentionnés ici sont des marques

commerciales ou des marques déposées de leurs détenteurs respectifs.

Alimentation. CA 110 V à 120 V ou 220 V à 240 V, 50 Hz/60 Hz Consommation 11W Poids de l'appareil principal. 10,7kg Dimensions maximales 450 mm (L) x 158,5 mm (H) x 367,5 mm (P)

Température de fonctionnement tolérée. +5 °C à +35 °C Humidité de fonctionnement tolérée ….5 % à 85 % (sans condensation)

Méthode d'entraînement Entraînement direct de type servomoteur Moteur Moteur à courant continu sans balai triphasé Système de freinage Freinage électronique Vitesse de rotation 83 1/3 tr/min, 45 tr/min, 78 tr/min Plage de réglage de la vitesse de rotation +8% Fluctuation de vitesse: 0,15 % ou moins WRMS Rapport S/B 50 dB ou plus Plateau Aluminium moulé, Diamètre : 332mm Couple de démarrage 1,6 kg-em ou plus Temps de démarrage 1 secondes ou moins (à 33 1/3 tr/min)

Type de bras. Bras de lecture en S de type universel, support à cardan, équilibrage statique Longueur effective 230,5 mm Surplomb 16 mm Erreur de suivi Moins de 3° Plage de réglage de la hauteur du bras. 6mm Plage variable de la pression de la pointe de lecture 0gà40g ( graduation 0,1 g) Poids de la cellule approprié. 9,5 g ou moins (une cellule) Type de cellule vM Tension de sortie PHONO 2,5 mV/t kHz LINE 160 mV/1 kHz

— Les caractéristiques et la présentation peuvent être modifiées sans avis préalable, dans un souci d'amélioration: + ©2016 AlphaTheta Corporation. Tous droits de reproduction et de traduction réservés.

Pas de hoogte à toestel horizontai

DJ combinando dos de est

le la aguja (pég.10)

Para à saida de alimentaçäo

Para à saida de alimentaçäo

1 Monkmiounre USB-ka6ene « nopry USB Ha KomnbioTepe.

© 2016 AlphaTheta Corporation. All rights reserved. © 2016 AlphaTheta Corporation. Tous droits de reproduction et de traduction réservés.
