Informations produit

Marque : PIONEER DJ

Modèle : DM40-D

Catégorie : Enceinte amplifiée

Télécharger la notice PDF Imprimer

Intitulé	Description
Type de produit	Enceintes de monitoring actives
Caractéristiques techniques principales	2 voies, woofer de 4 pouces, tweeter de 3/4 pouce
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	240 x 332 x 274 mm
Poids	4,5 kg par enceinte
Compatibilités	Compatible avec la plupart des équipements audio professionnels et amateurs
Type de batterie	Non applicable (enceintes alimentées par secteur)
Tension	100-240V
Puissance	20W par enceinte
Fonctions principales	Réponse en fréquence large, connectivité RCA et TRS, réglage du volume et des aigus/basses
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Sécurité	Utiliser dans un environnement sec, éviter les surcharges électriques
Informations générales	Idéales pour le home studio, conception compacte pour un espace réduit

FOIRE AUX QUESTIONS - DM40-D PIONEER DJ

Comment connecter le PIONEER DJ DM40-D à mon ordinateur ?

Utilisez un câble USB pour brancher le DM40-D à un port USB de votre ordinateur. Assurez-vous d'installer les pilotes nécessaires si requis.

Pourquoi le son est-il faible lorsque je joue de la musique ?

Vérifiez le niveau de volume sur le DM40-D ainsi que sur votre source audio. Assurez-vous également que les câbles sont correctement connectés et en bon état.

Comment régler les basses et les aigus sur le DM40-D ?

Utilisez les contrôles de réglage des basses et des aigus situés à l'arrière de l'enceinte pour ajuster le son selon vos préférences.

Le DM40-D ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Testez avec un autre câble d'alimentation si nécessaire.

Comment résoudre un problème de décalage audio ?

Assurez-vous que vos pilotes audio sont à jour. Essayez également de réduire la latence dans les paramètres de votre logiciel de musique.

Puis-je utiliser le DM40-D avec des appareils Bluetooth ?

Non, le DM40-D ne dispose pas de connectivité Bluetooth. Vous devez le connecter via des câbles audio.

Comment nettoyer mes enceintes DM40-D ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs ou de l'eau.

Que faire si le DM40-D émet des bruits étranges ?

Vérifiez les connexions des câbles et essayez de les remplacer. Si le problème persiste, contactez le support technique de Pioneer.

Quels types de câbles dois-je utiliser avec le DM40-D ?

Utilisez des câbles RCA pour les connexions audio et un câble USB pour la connexion à l'ordinateur.

Où puis-je trouver le manuel d'utilisation du DM40-D ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Pioneer DJ dans la section support.

Téléchargez la notice de votre Enceinte amplifiée au format PDF gratuitement ! Retrouvez votre notice DM40-D - PIONEER DJ et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DM40-D de la marque PIONEER DJ.

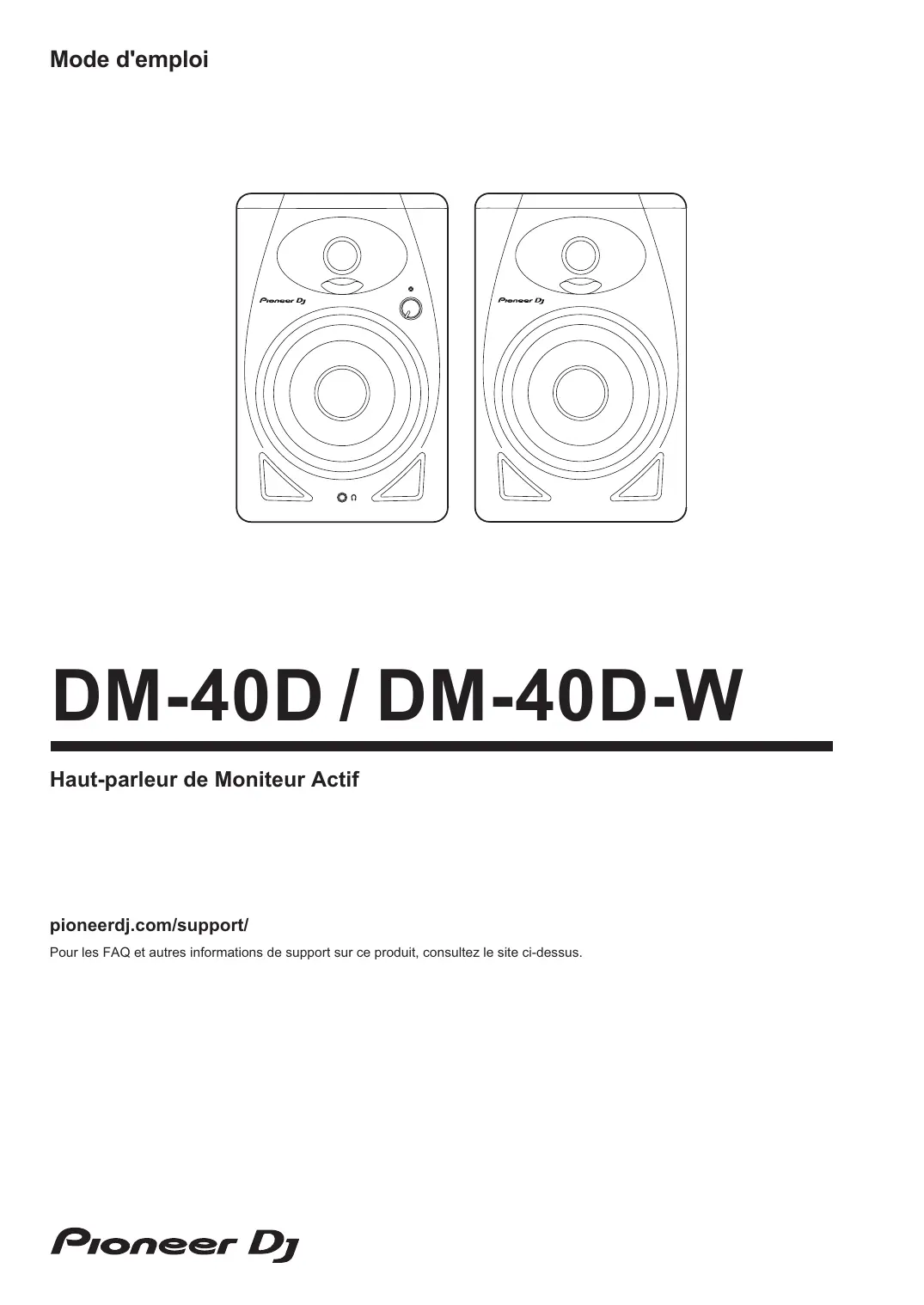

MODE D'EMPLOI DM40-D PIONEER DJ

DM-40D / DM-40D-W Haut-parleur de Moniteur Actif

pioneerdj.com/support/

Pour les FAQ et autres informations de support sur ce produit, consultez le site ci-dessus.

Comment lire ce manuel

Merci d'avoir choisi ce produit Pioneer DJ. Veillez à lire ce manuel, ainsi que le “Guide de démarrage rapide” et les “Précautions à l'utilisation” également fournis avec ce produit. Ces documents contiennent des informations importantes que vous devez comprendre avant d'utiliser cet appareil.

Contenu du carton d'emballage

+ Cordon d'alimentation * 1

+ Câble de conversion audio (mini-jack stéréo de 3,5 mm vers RCA) * 1

+ Cordon de haut-parleur * 1

+ Coussinet inférieur x 2 (4 pièces / 1 feuille)

+ Guide de démarrage rapide * 1

+ Précautions à l'utilisation

+ Garantie (pour certaines régions) *

* Uniquement pour les produits en Europe. Les informations de garantie sont incluses dans les “Précautions à l'utilisation” pour les produits destinés à l'Amérique du Nord et au Japon

I Tweeters à dôme souple de 3/4 pouces E Bouton LEVEL Voyant POWER Permet de régler le volume S'allume lorsque l'appareil est sous tension. Le voyant est Fl Caissons en fibre de verre de 4 pouces éteint en mode veille. A H Canaux basse réflex Diffuseurs

Améliorez la directivité sonore des hautes fréquences et offrez un son ample.

E Rainures Ajustez la circulation de l'air des canaux basse réflex pour émettre en douceur les basses fréquences.

Prise de casque Il s'agit d'une prise de sortie de type mini-jack stéréo de 3,5 mm.

Le raccordement d'un casque coupe le son provenant des haut-parleurs et le son provient uniquement du casque.

Pioneer DJ LEFT Pioneer DJ RIGHT J J Ne 7

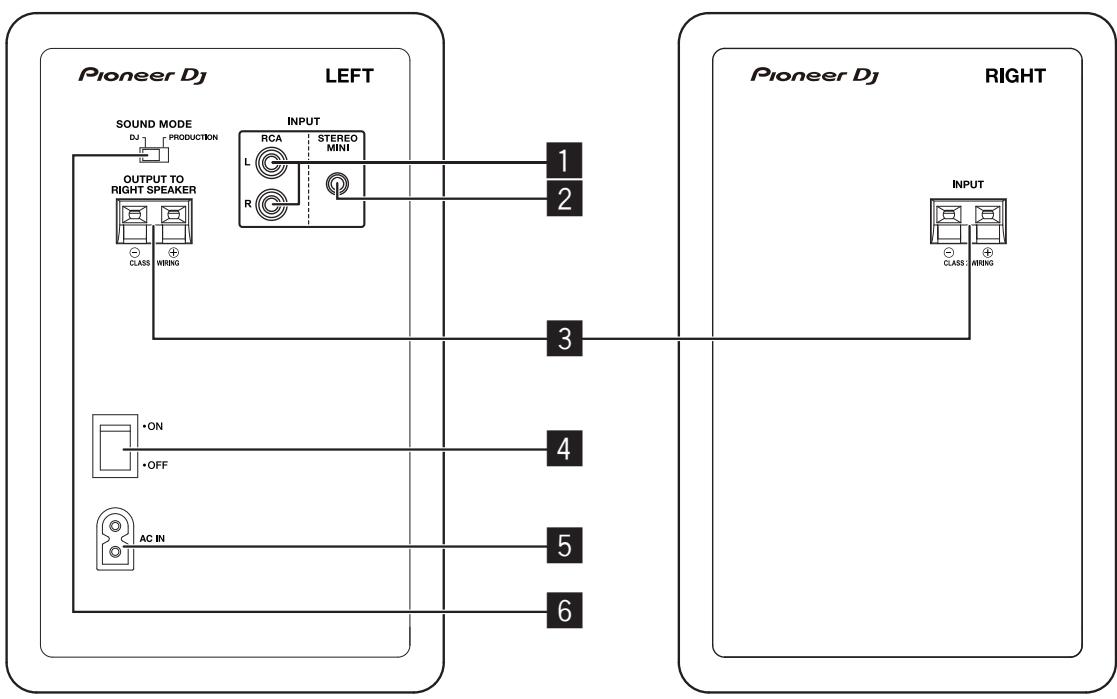

Prises RCA INPUT Il s'agit de prises d'entrée asymétriques de type prise RCA.

Prise STEREO MINI INPUT Il s'agit d'une prise d'entrée asymétrique de type mini-jack stéréo de 3,5 mm.

EI Connecteurs de raccordement de haut-parleur Raccordez les haut-parleurs gauche et droit à l'aide du cordon fourni.

Ne raccordez pas ces haut-parleurs à un amplificateur autre que celui de ce système. Ceci pourrait endommager le produit ou provoquer un incendie.

EI Commutateur POWER Permet d'allumer et d'éteindre cet appareil.

JAN ATTENTION Le commutateur POWER de cet appareil ne coupe pas complètement l'alimentation de la prise secteur. Le cordon d'alimentation servant de dispositif de déconnexion principal pour l'appareil, vous devez le débrancher de la prise secteur pour couper complètement l'alimentation. Par conséquent, assurez-vous que l'appareil a été installé de manière à ce que le cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation doit également être débranché de la prise secteur lorsqu'il n'est pas utilisé pendant une longue période (par exemple, pendant les vacances).

AC IN Raccordez à une prise électrique à l'aide du cordon d'alimentation fourni.

Branchez le cordon d'alimentation lorsque tous les raccordements sont terminés.

Utilisez le cordon d'alimentation fourni.

Commutateur SOUND MODE Permet de basculer entre le mode DJ et le mode PRODUCTION.

Mode DJ : pour un son percutant adapté aux applications DJ.

Mode PRODUCTION : avec une réponse en fréquence plate qui reproduit avec précision l'entrée audio.

+ Ce produit est doté d'une fonction de veille automatique. En cas d'absence de son pendant une durée définie (20 minutes environ) pendant l'utilisation, le produit éteint automatiquement le voyant POWER et passe à l'état de veille avec une faible consommation d'énergie.

+ Lorsqu'un signal audio est émis en entrée à l'état de veille, le produit passe automatiquement à l'état activé

+ Cette fonction de veille automatique ne peut pas être désactivée.

Les sons reproduits par les haut-parleurs sont influencés

délicatement par les conditions du local d'écoute. Pour

bénéficier d'un environnement d'écoute optimal, réfléchissez

bien aux conditions de l'emplacement avant de commencer

l'installation proprement dite.

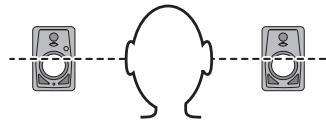

+ _ Installez les haut-parleurs à hauteur des oreilles.

+ Pour obtenir un effet stéréo naturel, les haut-parleurs gauche et droit doivent être installés à des points symétriques et équidistants de la position d'écoute.

+ Pour éviter tout glissement, fixez les coussinets fournis à la surface inférieure de l'appareil principal.

AVERTISSEMENT Gardez les pièces de petite taille hors Æ de la portée des bébés et des enfants. En cas d'ingestion accidentelle, veuillez contacter immédiatement un médecin. D41-6-4_AFr

+ Les haut-parleurs doivent idéalement être situés à des angles de 30° par rapport à la position d'écoute (formant ensemble un angle total de 60°) et être tournés vers l'intérieur pour faire face à la position d'écoute.

A F PRÉCAUTION DE VENTILATION Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 15 cm sur le dessus, 15 cm à l'arrière et 15 cm de chaque côté).

AVERTISSEMENT Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un tapis épais ou un lit.

+ Débranchez le cordon d'alimentation avant d'effectuer ou de modifier des raccordements.

+_ Lisez les modes d'emploi des appareils à raccorder aux haut-parleurs.

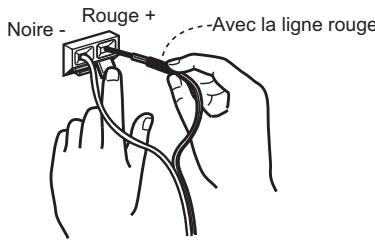

Cordons de raccordement Branchez le cordon de haut-parleur fourni aux haut-parleurs.

1 Dénudez sur 1 cm environ l'extrémité du cordon de haut-parleur fourni, torsadez et retirez l'isolant exposé.

Une fois l'isolant retiré, torsadez bien les fils conducteurs.

2 Branchez le cordon de haut-parleur fourni aux prises

de haut-parleurs sur les côtés LEFT (gauche) et RIGHT (droit).

3 Introduisez les fils conducteurs dans les prises tout en appuyant sur la griffe de la prise de haut-parleur. Branchez le cordon de haut-parleur avec la ligne rouge sur le côté de la prise + (rouge) et le cordon de haut-parleur sans la ligne rouge sur le côté de la prise - (noire).

+ Branchez le cordon d'alimentation lorsque tous les raccordements sont terminés.

+ Utilisez le cordon d'alimentation fourni.

+ Les signaux d'entrée aux prises d'entrée RCA et STEREO MINI sont combinés, faites donc attention au niveau du volume.

+ Une fois le raccordement aux prises effectué, tirez légèrement sur le cordon de haut-parleur pour vous assurer que les extrémités du cordon de haut-parleur sont bien raccordées aux prises. Un raccordement lâche peut entraîner une interruption de la sortie audio ou l'émission de

+ Lors du branchement du cordon de haut-parleur, torsadez bien les fils conducteurs et assurez-vous que les fils conducteurs ne dépassent pas des prises de haut-parleur. Les fils conducteurs qui dépassent des prises de haut-parleur peuvent entrer en contact avec le panneau arrière ou entre eux. Ceci peut entraîner une charge excessive sur l'amplificateur, provoquant ainsi un arrêt ou un dysfonctionnement.

+ Siles polarités sont inversées (+, -) sur les côtés LEFT (gauche) et RIGHT (droit) lors du branchement du cordon de haut-parleur LEFT (gauche) et RIGHT (droit), l'effet stéréo normal ne peut plus être obtenu.

Informations supplémentaires

Si vous pensez que l'appareil ne fonctionne pas correctement, consultez les informations ci-dessous et reportez-vous à la [FAQ] du

DM-40D à l'URL suivante. pioneerdj.com/support/

+ Examinez les dispositifs raccordés à l'appareil. + Le bon fonctionnement de l'appareil peut être rétabli en le mettant hors tension puis sous

Si le problème persiste, lisez les “Précautions à l’utilisation”, puis consultez une société de service agréée ou votre revendeur.

L'appareil ne s'allume pas.

Le cordon d'alimentation est: correctement raccordé ?

Branchez le cordon d'alimentation sur une prise secteur.

‘Aucun son n'est émis ou le son est faible.

L'appareil raccordé est-il correctement défini ?

Définissez l'entrée externe et le volume des appareils correctement.

Les câbles de raccordement sont-ils correctement branchés ?

Branchez correctement les câbles de raccordement.

Les prises et les fiches sont-elles sales ?

Netloyez les prises et les fiches avant d'effectuer les raccordements.

Le volume est. réglé sur la bonne position ?

Tournez le bouton [LEVEL] sur le panneau avant de cet appareil dans le sens horaire pour augmenter le volume:

L'appareil estil sous tension ?

Activez le commutateur [POWER] sur le panneau arrière de cet appareil

Le voyant POWER (blanc) ne s'allume pas.

L'appareil estil sous tension ?

Activez le commutateur [POWER] sur le panneau arrière de cet appareil

Les haut-parleurs sontils en mode veille ?

Désactivez une fois le commutateur [POWER] sur le panneau arrière de cet appareil, puis aclivez-le à nouveau après quelques secondes.

Cet appareil ne sort pas du mode veille (ne passe pas sous tension).

Le niveau du signal d'entrée est-il faible ?

‘Augmentez le niveau du signal d'entrée.

Le son est affecté par la distorsion.

Le volume est: réglé sur la bonne position ?

Tournez le bouton [LEVEL] sur le panneau avant de cet appareil dans le sens antihoraire pour diminuer le volume.

Le niveau d'entrée de l'appareil raccordé est-il approprié ?

Ajustez correctement le niveau de sortie de l'appareil raccordé.

Un bruit indésirable est audible. (Un son fort est émis en continu.)

Le volume est: réglé sur la bonne position ?

Tournez le bouton [LEVEL] sur le panneau avant de cet appareil dans le sens antihoraire pour diminuer le volume.

Le son est restitué uniquement par le haut- parleur gauche

Le cordon de haut-parleur estil branché correctement ?

Branchez les haut-parleurs gauche et droit correctement.

Le son est restilué uniquement par un seul haut-parleur.

L'appareil estil connecté correctement ?

Connectez l'appareil sur les prises d'entrée gauche et droite

L'alimentation est coupée automatiquement (état de veille)

Une absence de son d'environ 20 minutes ou plus s'est-elle produite ?

‘Transmetiez des signaux à partir d'une prise d'entrée RCA ou minijack stéréo.

Le niveau du signal d'entrée est-il faible ?

‘Augmentez le niveau du signal d'entrée.

Le son est interrompu ou un bruit indésirable est audible.

Y-a-tilun problème de contact au niveau des câbles Rebranchez les câbles de raccordement.

Marques commerciales et marques déposées

+ Les noms de produits, de technologies, de sociétés, etc. mentionnés ici sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs:

Haut-parleur actif 2 voies

.… Classe D avec DSP . Lch:19W/4Q,Rch:19W/40Q Jack RCA x 1, Mini-jack stéréo de 3,5 mm x 1 .10kQ ….Mini-jack stéréo de 3,5 mm x 1

Type d'amplificateur. Sortie de l'amplificateur... Prises d'entrée (entrée asymétrique) Impédance d'entrée . Prise de sortie. Haut-parleur

Enceinte. Matériau de l'enceinte. Caisson (haut-parleur basse fréquence Tweeter (haut-parleur haute fréquence)...

Alimentation / Autre Tensions acceptées .

Consommation électrique . Consommation électrique en mode veille Consommation électrique en mode hors tension . Dimensions maximales … Poids...

.Cônes de 4" (102 mm) Dôme souple de 3/4" (19 mm)

CA 110 V — 240 V, 50 Hz / 60 Hz

0,0 W 46 x 227 x 223 mm, Rch : 146 x 227 x 212 mm Lch : 2,5 kg, Rch : 2,2 kg

Les spécifications et la conception de ce produit peuvent être modifiées sans préavis.
