Type de produit	Moniteur de studio actif
Caractéristiques techniques principales	2 voies, haut-parleur de 5 pouces, tweeter de 1 pouce
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	245 x 303 x 240 mm
Poids	5,5 kg
Compatibilités	Compatible avec divers équipements audio professionnels
Puissance	50W (25W par canal)
Fonctions principales	Contrôle de volume, égaliseur, entrée RCA et TRS
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'alimentation
Informations générales utiles	Idéal pour les DJ, producteurs et utilisation en studio

FOIRE AUX QUESTIONS - DM-50D-W PIONEER DJ

Comment connecter mon PIONEER DJ DM-50D-W à mon ordinateur ?

Utilisez un câble audio RCA pour connecter la sortie de votre interface audio ou de votre carte son à l'entrée RCA de l'enceinte DM-50D-W.

Les basses de mon PIONEER DJ DM-50D-W ne sont pas puissantes, que faire ?

Vérifiez que les réglages de l'égaliseur sur l'enceinte sont correctement ajustés. Assurez-vous également que les enceintes sont placées dans un endroit adéquat pour une meilleure acoustique.

Mon enceinte PIONEER DJ DM-50D-W ne s'allume pas, que dois-je vérifier ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise électrique fonctionne. Essayez de brancher l'enceinte à une autre prise pour confirmer.

Comment ajuster le volume de mon PIONEER DJ DM-50D-W ?

Utilisez le bouton de volume situé à l'arrière de l'enceinte pour régler le niveau sonore selon vos préférences.

Est-ce que je peux utiliser le PIONEER DJ DM-50D-W pour des événements en extérieur ?

Le PIONEER DJ DM-50D-W est conçu principalement pour une utilisation en intérieur. Pour des événements en extérieur, il est recommandé d'utiliser des enceintes spécifiquement conçues pour ces conditions.

Les enceintes PIONEER DJ DM-50D-W sont-elles compatibles avec des appareils Bluetooth ?

Non, les PIONEER DJ DM-50D-W ne disposent pas de fonctionnalité Bluetooth. Vous devez utiliser des connexions filaires pour les relier à vos appareils.

Comment nettoyer mon PIONEER DJ DM-50D-W ?

Utilisez un chiffon doux et sec pour essuyer la surface de l'enceinte. Évitez les produits chimiques abrasifs qui pourraient endommager le revêtement.

Quelle est la puissance de sortie du PIONEER DJ DM-50D-W ?

Le PIONEER DJ DM-50D-W a une puissance de sortie de 50 W (25 W par enceinte).

Puis-je utiliser le PIONEER DJ DM-50D-W avec un mélangeur DJ ?

Oui, vous pouvez connecter le PIONEER DJ DM-50D-W à un mélangeur DJ via les sorties RCA.

MODE D'EMPLOI DM-50D-W PIONEER DJ

Haut-parleur de Moniteur Actif

Pour les FAQ et autres informations de support sur ce produit, consultez le site ci-dessus.

Avant de commencer

Comment dire ce manuel

Merci d'avoir choses ce produit Pioneer DJ.

Veillez à litre ce manuel, ainsi que le "Guide de démarriage rapide" et les "Précautions à l'utilisation" également fournis avec ce produit. Ces documents contiennent des informations importantes que vous doivent comprendre avant d'utiliser cet apparéil.

Contenu du carton d'emballage

Cordon d'alimentation × 1
Cable de conversion audio (mini-jack stéreo de 3,5 mm vers RCA) × 1
Cordon de haut-parleur × 1
- Coussinet inférieur × 2 (4 pieces / 1 feuille)
Guide de démarriage rapide × 1
- Précautions à l'utilisation
- Garantie (pour certaines régions) *
* Uniquement pour les produits en Europe.

Les informations de garantie sont inclues dans les "Précautions à l'utilisation" pour les produits destinés à l'Amérique du Nord et au Japon.

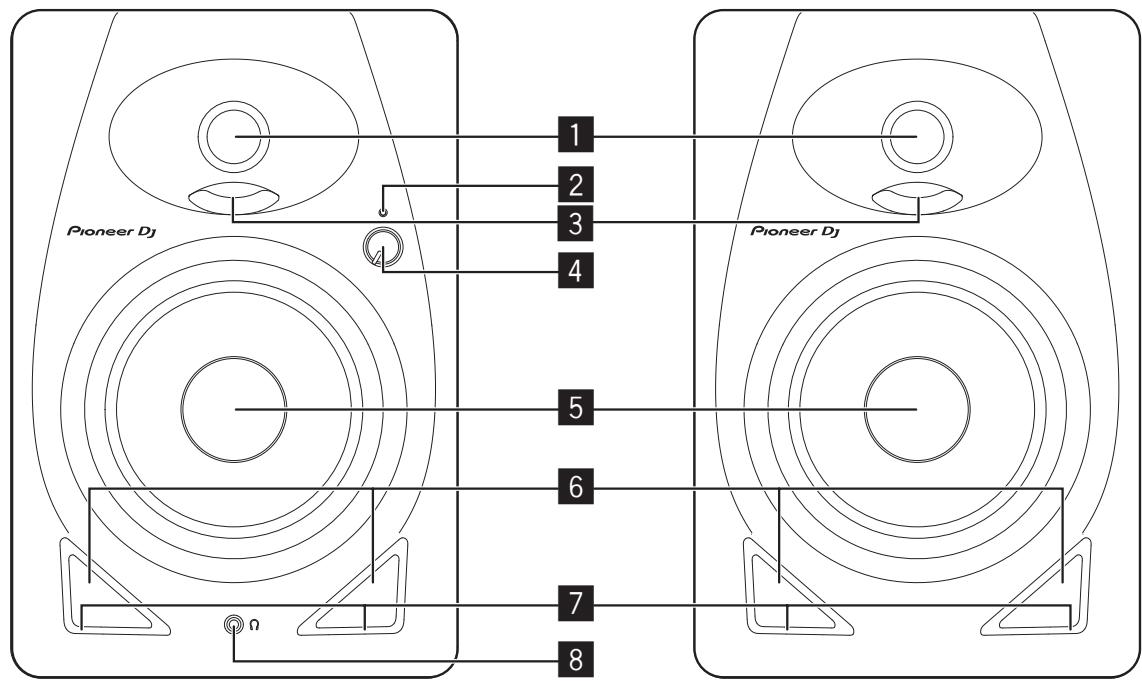

Noms des éléments

Panneau avant

1 Tweeters à dômeSouple de 3/4 pouces
Voyant POWER

S'allume lorsque l'appareil est sous tension. Le voyant est eteint en mode veille.

Diffuseurs

Améliorez la directivité sonore des hautes fréquences et offrez un son ample.

4 Bouton LEVEL
Permet de régler le volume.
5 Caissons en fibre de verre de 5 pouces
6 Canaux basse réflex

7 Rainures

Ajustez la circulation de l'air des canaux bassé réflex pour émettre en douceur les basses fréquences.

8 Prise de casque

Il s'agit d'une prise de sortie de type mini-jack stéreo de 3,5 mm.

Le raccordement d'un casque coupe le son provenant des haut-parleurs et le son provient uniquement du casque.

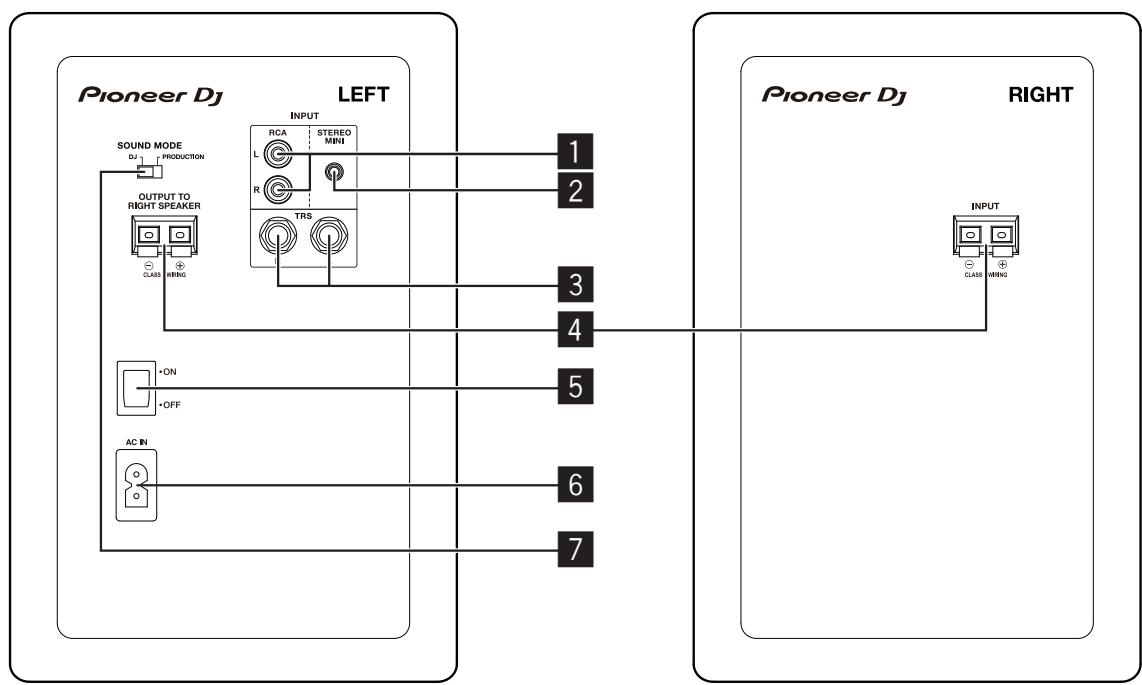

Panneau arrête

1 Prises RCA INPUT

Il s'agit de prises d'entrée asymétriques de type prise RCA.

2 Prise STEREO MINI INPUT

Il s'agit d'une prise d'entrée asymétrique de type mini-jack stéreo de 3,5 mm.

3 Prises TRS INPUT

Il s'agit de prises d'entrée symétriques de type téléphone 1/4 de pouce.

4 Connecteurs de raccordement de haut-parleur

Raccordez les haut-parleurs gauche et droit à l'aide du cordon fourni.

Ne raccordez pas ces haut-parleurs à un amplificateur autre que celui de ce système. Ceci pourrait endommager le produit ou provoquer un incendie.

5 Commutateur POWER

Permet d'allumer et d'eteindre cet apparéil.

6 AC IN

Raccordez à une prise électrique à l'aide du cordon d'alimentation fourni.

Branchez le cordon d'alimentation lorsque tous les raccordements sont terminés. Utilisez le cordon d'alimentation fourni.

7 Commutateur SOUND MODE

Permet de basculer entre le mode DJ et le mode PRODUCTION.

Mode DJ: pour un son percutant adapté aux applications DJ.

Mode PRODUCTION : avec une réponse en fréquence plate qui produit avec précision l'entrée audio.

ATTENTION

Le commutateur POWER de cet apparéil ne coupe pas complètement l'alimentation de la prise secteur. Le cordon d'alimentation servant de dispositif de déconnexion principal pour l'appareil, vousdezve le débrancher de la prise secteur pour couper complètement l'alimentation. Par conséquent,assurez-vous que l'appareil a été installé de manière à ce que le cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation doit également être débranché de la prise secteur lorsqu'il n'est pas utilisé pendant une longue période (par exemple, pendant les vacances).

D3-4-2-2a*A1_Fr

ATTENTION

• Ce produit est doté d'une fonction de veille automatique. En cas d'absence de son pendant une durée définie (environ 20 minutes) pendant l'utilisation, le produit étant automatiquement le voyant POWER et passé à l'état de veille avec une faible consommation d'énergie.
• Lorsqu'un signal audio est émis en entrée à l'état de veille, le produit passé automatiquement à l'état acté.
• Cette fonction de veille automatique ne peut pas etre désactiverée.

Lessons reproduits par les haut-parleurs sont influencés dedécilament par les conditions du local d'écoute. Pour bénéficier d'un environnement d'écoute optimal, refléchissez bien aux conditions de l'emplacement avant de commencer l'installation proprement dite.

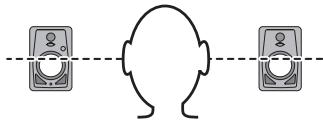

• Installlez les haut-parleurs à hauteur des oreilles.
• Pour obtenir un effet stéreo naturel, les haut-parleurs gauche et droit doivent être installés à des points symétriques et équidistants de la position d'écoute.

• Pour éviter tout glissement, fixez les coussinets fournis à la surface inférieure de l'appareil principal.

AVERTISSEMENT

Gardez les pièces de petite taille hors de la portée des bébés et des enfants. En cas d'ingestion accidentelle, veuillez contacter immidiatement un médecin.

D41-6-4_A1_Fr

• Les haut-parleurs doivent idéalement être situés à des angles de 30^ par rapport à la position d'écoute (formant ensemble un angle total de 60^ ) et être tournés vers l'intérieur pour faire face à la position d'écoute.

PRECAUTION DE VENTILATION

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 15 cm sur le dessus, 15 cm à l'arrière et 15 cm de chaque côte).

AVERTISSEMENT

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvre pas d'objets, tels que journaux, nappes ou rideaux, et n'utilise pas l'appareil posé sur un tapis écais ou un lit.

D3-4-2-1-7b*A1Fr

Raccordements

• Débranche le cordon d'alimentation avant d'effectuer ou de modifier des raccordements.

• Lisez les modes d'emploi des apparèils à raccorder aux haut-parleurs.

• Branchez le cordon d'alimentation lorsque tous les raccordements sont terminés.
  Utilisez le cordon d'alimentation fourni.

• Les signaux d'entrée aux prises d'entrée RCA, STEREOMINI et TRS sont combinés, faites donc attention au niveau du volume.

Cordons de raccordement

Branchez le cordon de haut-parleur fourni aux haut-parleurs.

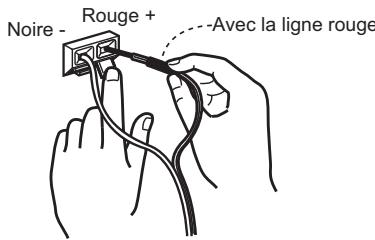

1 Dénudez sur 1 cm environ l'extrémité du cordon de haut-parleur fourni, torsadez et retirez l'isolant exposé.

Une fois l'isolant retire, torsadez bien les fils conducteurs.

2 Branchez le cordon de haut-parleur fourni aux prises de haut-parleurs sur les cots (gauche) et RIGHT (droit).
3 Introduisez les fils conducteurs dans les prises tout en appuyant sur la griffe de la prise de haut-parleur.

Branchez le cordon de haut-parleur avec la ligne rouge sur le côté de la prise + (rouge) et le cordon de haut-parleur sans la ligne rouge sur le côté de la prise - (noire).

• Une fois le raccordement aux prises effectué, tirez légèrement sur le cordon de haut-parleur pour vous assurer que les extrémités du cordon de haut-parleur sont bien raccordées aux prises. Un raccordement lâche peut entraîner une interruption de la sortie audio ou l'émission de bruit.
  Lrs du branchement du cordon de haut-parleur, torsadez bien les fils conducteurs et assurez-vous que les fils conducteurs ne depassent pas des prises de haut-parleur. Les fils conducteurs qui depassent des prises de haut-parleur peuvent enter en contact avec le panneau arriere ou entre eux. Ceci peut entrainer une charge excessive sur l'amplificateur, provoquant ainsi un arrêt ou un dysfonctionnement.
  Si les polarités sont inversées (+, -) sur les côts LEFT (gauche) et RIGHT (droit) lors du branchement du cordon de haut-parleur LEFT (gauche) et RIGHT (droit), l'effet stéreo normal ne peut plus être obtenu.

Informations supplémentaires

En cas de panne

Si you pensez que l'appareil ne fonctionne pas correctement, consultez les informations ci-dessous et reportez-vous à la [FAQ] du DM-50D à l'URL suivante.

• Examinez les dispositifs raccordés à l'appareil.

• Le bon fonctionnement de l'appareil peut être rétabli en le mettant hors tension puis sous tension.

Si le problème persiste, lisez les "Précautions à l'utilisation", puis consultez une société de service agrée ou votre revendeur.

Problème	Vérification	Solution
L'appareil ne s'allume pas.	Le cordon d'alimentation est-il correctement raccordé ?	Branchez le cordon d'alimentation sur une prise secteur.
Aucun son n'est émis ou le son est faible.	L'appareil raccordé est-il correctement définì?	Définissez l'entrée externe et le volume des apparêls correctement.
	Les câbles de raccordement sont-ils correctement branchés ?	Branchez correctement les câbles de raccordement.
	Les prises et les fiches sont-elles sales ?	Nettoyez les prises et les fiches avant d'effectuer les raccordements.
	Le volume est-il réglié sur la bonne position ?	Tournez le bouton [LEVEL] sur le panneau avant de cet appareil dans le sens horaire pour augmenter le volume.
	L'appareil est-il sous tension ?	Activez le commutateur [POWER] sur le panneau arrêté de cet apparail.
Levoyant POWER (blanc) ne s'allume pas.	L'appareil est-il sous tension ?	Activez le commutateur [POWER] sur le panneau arrêté de cet apparail.
	Les haut-parleurs sont-ils en mode veille ?	Déactivé une fois le commutateur [POWER] sur le panneau arrêté de cet apparail, puis activé-le à nouveau après quelques secondes.
Cet appareel ne sort pas du mode veille (ne passse pas sous tension).	Le niveau du signal d'entrée est-il faible ?	Augmentez le niveau du signal d'entrée.
Le son est affecté par la distorsion.	Le volume est-il réglié sur la bonne position ?	Tournez le bouton [LEVEL] sur le panneau avant de cet appareil dans le sens anithoraire pour diminuier le volume.
	Le niveau d'entrée de l'appareil raccordé est-il approprié ?	Ajustez correctement le niveau de sortie de l'appareil raccordé.
Un bruit indésirable est audible. (Un son fort est émis en continu.)	Le volume est-il réglié sur la bonne position ?	Tournez le bouton [LEVEL] sur le panneau avant de cet appareil dans le sens anithoraire pour diminuier le volume.
Le son est restitué uniquement par le haut-parleur gauche.	Le cordon de haut-parleur est-il branché correctement ?	Branchez les haut-parleurs gauche et droit correctement.
Le son est restitué uniquement par un seul haut-parleur.	L'appareil est-il connecté correctement ?	Connectez l' apparail sur les prises d'entrée gauche et droite.
L'alimentation est coupée automatiquement (état de veille).	Une absence de son d'environ 20 minutes ou plus s'est-elle produit ?	Transmettez des signaux à partir d'une prise d'entrée RCA , TRS ou mini-jack stéreo.
	Le niveau du signal d'entrée est-il faible ?	Augmentez le niveau du signal d'entrée.
Le son est interrompu ou un bruit indésirable est audible.	Y-a-t-il un problème de contact au niveau des câbles de raccordement ?	Rebranche les câbles de raccordement.

Marques commerciales et marques déposées

• Les noms de produits, de technologies, de sociétés, etc., mentionnés ici sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Spécifications

Type . Haut-parleur actif 2 voies

Amplificateur

Type d'amplificateur . Classe D avec DSP

Sortie de l'amplificateur. Lch:25 W/4Ω, Rch:25 W/4Ω

Prises d'entree (entree symetrique). Jack TRS de 1 / 4^ × 1

Prises d'entree (entree asymetrique) .Jack RCA × 1 Mini-jack stereo de 3,5mm× 1

Impedance d'entree 10 kO

Prise de sortie Mini-jack stéreo de 3,5 mm x 1

Haut-parleur

Enceinte . Basse réflex

Matériau de l'enceinte. MDF en vinyle laminé

Caisson (haut-parleur basse frquence) Cones de 5" (127 mm)

Tweeter (haut-parleur haute frquence). Dôme souple de 3/4" (19 mm)

Alimentation / Autre

Tensions acceptées .CA 110 V - 240 V, 50 Hz / 60 Hz

Consommationelectrique 25W

Consommation electrique en mode veille 0,2 W

Consommation electrique en mode hors tension 0,0 W

Dimensions maximales. (L× H× P) Lch: 175× 262× 257mm Rch: 175× 262× 247mm

Poids. Lch : 3,9 kg, Rch : 3,5 kg

Les specifications et la conception de ce produit peuvent être modifiées sans préavis.
