MANUALE UTENTE PLX-500 PIONEER DJ

Il除去 Pioneer DJ indicato qui soprare offre una sezione FAQ, informazioni sul software ed informazioni e servizi di vario tipo, per permettere un uso più confortevole dei nostri prodotti.

Istruzioni per l'uso

Handleiding

I privati cattadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire nella alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistare uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In isto mode, si e sicuri che il proprio prodotto eliminato subir il trattamento, il recupero e il ricerca necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058b_A1_It

ATTENZIONE

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITA, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO. D3-4-2-1-1_B2_1t

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contentitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_It

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivie (ad esempio una candela accesa, o simili).

D3-4-2-1-7a_A1_It

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:

da +5^ a +35^ , umidità relativiva inferiore all'85% (fessure di ventilazione non bloccate)

Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*A1_It

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 15 cm sulla parte superiore, 5 cm sul retro, e 5 cm su ciascuno dei lati).

ATTENZIONE

L'apparecchio è dotato di un dato numero di fessure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidabile, e per proteggerlo dal surriscaldamento. Per prevenir possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appoggiandolo su tappeti spessi o suletto.

D3-4-2-1-7b*A1_It

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolongato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente,anche se nel corso del periodo di garanzia.

K041_A1_It

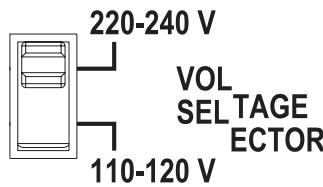

Selettore della tensione

L'interruttore del selettore della tensione è posizionato sul pannello superiore nei modelli multi-tensione.

L'impostazione di fabbrica del selettore della tensione è 220-240 V. Impostarla sulla tensione corretta del paese o regione di propria residenza.

Prima diambiare la tensione, scollegare il cavo di alimentazione. Utilizzare un cacciavite di medie dimensioni per configurare l'interrottre del selettore della tensione.

D3-4-2-1-5*A2_It

AVVERTIMENO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza oppure alizzato rivenditore per la sostituzione del filo di alimentazione.

S002*A1It

AVVERTENZA

L'interruttore principale (POWER) dell'apparecchio non stacca completeness il flusso di corrente elettrica alla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositorio di distacco dell'apparecchio alla sorgente di alimentazione, il cavo stesso deve essere staccato alla presa di corrente alternata di rete per sospendere completeness qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere confacilitya al distacco del cavo di alimentazione dalla presa di corrente, in caso di necessità. Per prevenir pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato alla presa di corrente alternata di rete se si pensa di non utilizzato l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a*A1It

Indice

Come leggere questo manuale

• Vi ringraziamo per averere acquistato quello prodotto Pioneer DJ. Leggere attendamente quello volantino, che include informazioni importanti che devono venire comprese prima di usare quello prodotto.

Dopo aver fatto queste istruzioni, riporle in un luogo sicuro per poterle consultare di nuovo al momento del bisogno.

• In quello libretto, i nomi dei pulsanti e dei terminali dell'unità principale sono indicati fra parentesi quadre ([]).

Esempi:

Premere il pulsante [START/STOP].

Prima di cominciare

Caratteristica. 5

Contenuto della confezione 5

12 Prima di iniziare

Installazione di rekordbox (Mac/Windows) 6

Montaggio 6

密 Nome delle varie parti e funzioni

Pannello superiore 8

Pannello posteriore 9

Regolazione

Regolazione del bilanciamento del braccio 10

Regolazione della pressione della punitina 10

Regolazione dell'antiskating. 11

Regolazione dell'altezza dell'alabraccio 11

Regolazione dell'altezza del braccio 11

05 Collegamenti

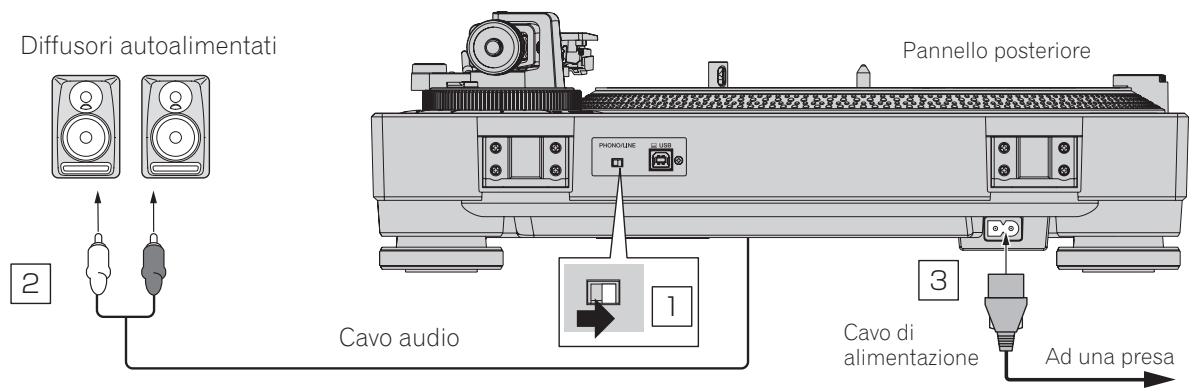

Connessiona diffusori autoalimentati 12

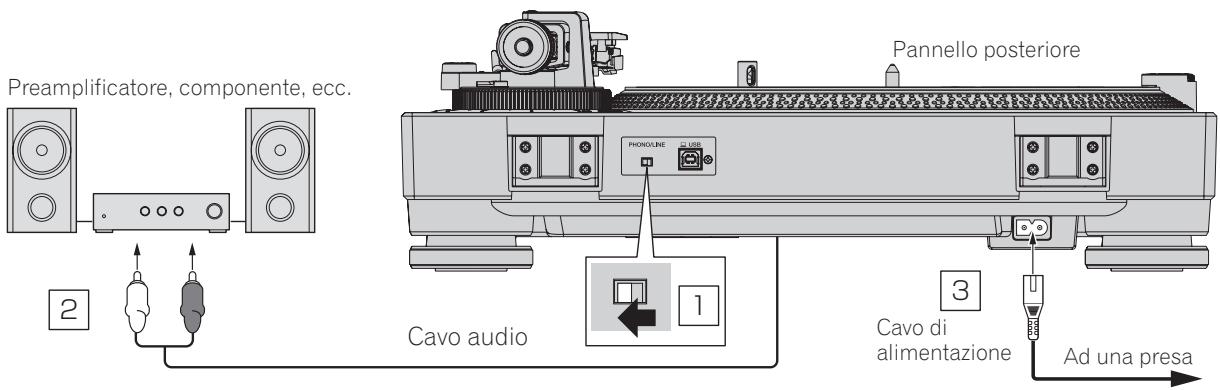

Collegamento a un preamplificatore e a un componente 12

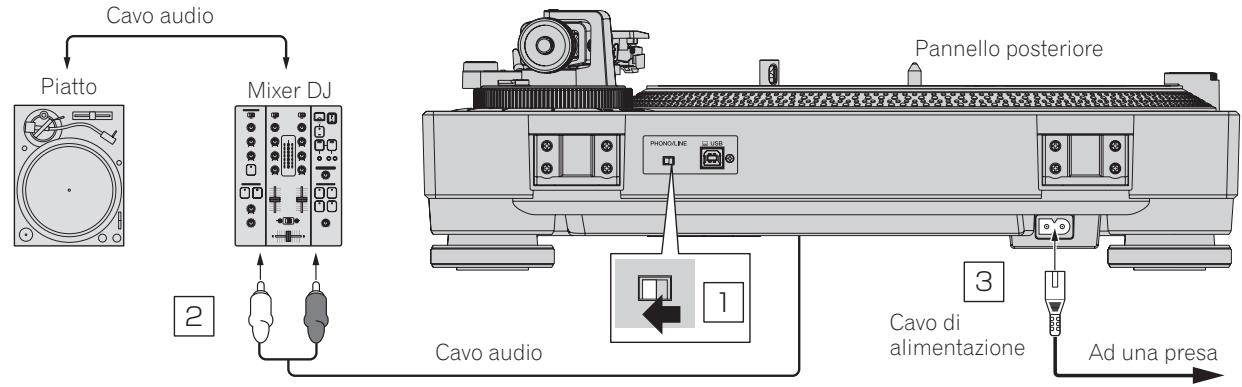

Collegamento a un mixer DJ 13

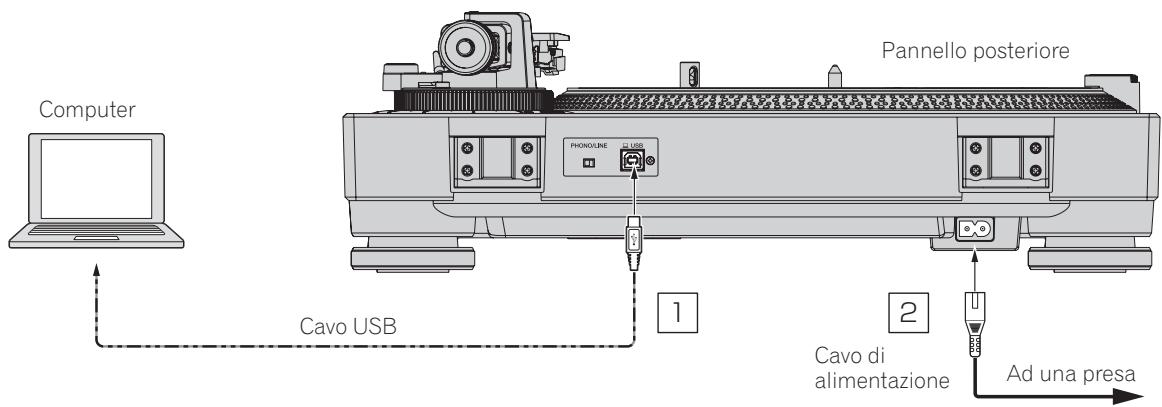

Collegamento ad un computer 13

Posizione di installmente. 13

Regolazione dell'altezza dell'unità principale 13

06 Impiego

Accensione 14

Spegnimento 14

Riproduzione 14

Pausa della riproduzione 14

Arresto della riproduzione. 14

Regolazione del pitch 14

Alloggio per la copertina del disco. 14

Per riproduire un disco EP standard 15

Illuminatione dell'estremita della puntina 15

Registrazione 15

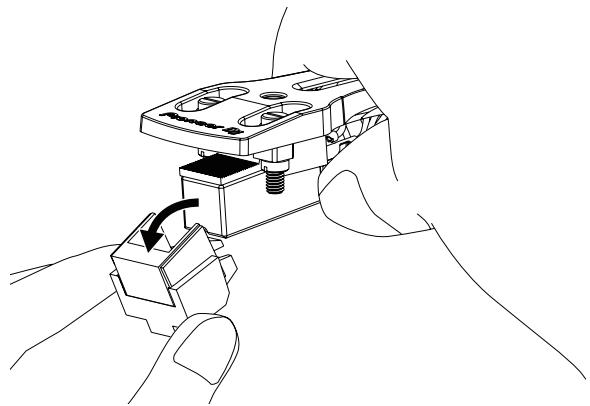

Sostituzione della puntina 15

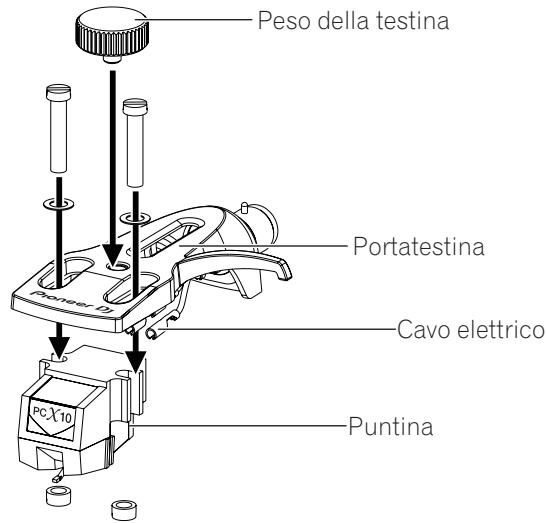

Sostituzione della testina. 15

Informazioni aggiuntive

Diagnostica 16

Precauzioni per l'uso. 16

Manutenzione delle parti 16

A proposito del marchi di fabbrica o marchi di fabbrica depositati ... 17

Dati tecnici 17

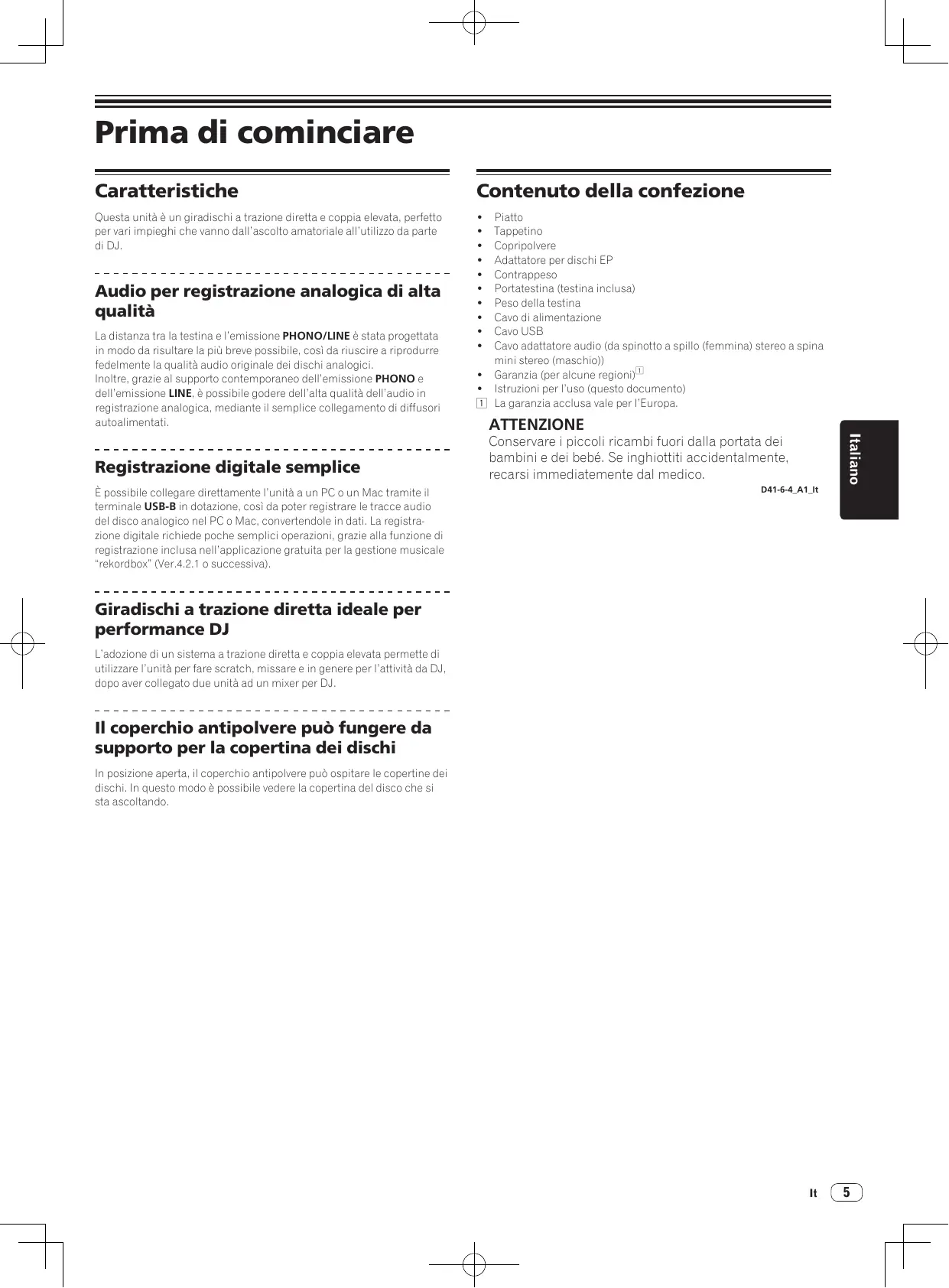

Prima di cominciare

Caratteristiche

Questa unità è un giradischi a trazione diretta e coppiia elevata, perfetto per vari impieghi che vanno dall'ascolto amatoriale all'utilizzo da parte di DJ.

Audio per registrazione analogica di alta qualità

La distance tra la testina e l'emissione PHONO/LINE è stata progettata in modo da risultare la più breve possibile, casi da riuscire a riproduire fedelmente la qualità audio originale dei dischi analogici. Inoltre, grazie al supporto contemporaneo dell'emissione PHONO e dell'emissione LINE, è possible godere dell'alta qualità dell'audio in registrazione analogica, mediante il semplice collegamento di diffusori autoalimentati.

Registrazione digitale semplice

É possibile collegare direttamente l'unità a un PC o un Mactramite il terminale USB-B in dotazione, casi da poter registrarre le trace audio del disco analogico nel PC o Mac, convertendole in dati. La registrazione digitale richiede poche semplici operazioni, grazie alla funzione di registrazione inclusa nell'applicazione gratuite per la gestione musicale "rekordbox" (Ver.4.2.1 o successiva).

Giradischi a trazione diretta ideale per performance DJ

L'adozione di un sistema a trazione diretta e coppiia elevata permette di utilizzare l'unità per fare scratch, missare e in genere per l'attività da DJ, dopo aver collegato due unità ad un mixer per DJ.

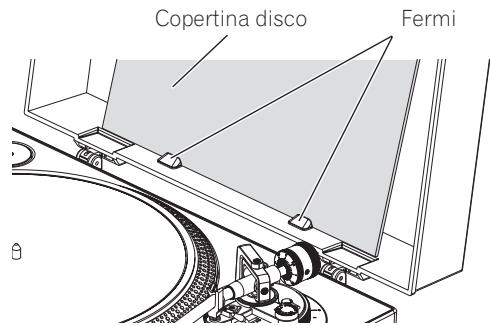

Il coperchio antipolvero più fungere da supporto per la copertina dei dischi

In posizione aperta, il coperchio antipolvere può ospitare le copertine dei dischi. In quello modo è possibile vedere la copertina del disco che si sta ascoltando.

Contenuto della confezione

Piatto
Tappetino
Copripolvere
- Adattatore per dischi EP
- Contrappeso
- Portatestina (testina inclusa)
- Peso della testina
Cavo di alimentazione
Cavo USB
- Cavo adattatore audio (da spinotto a spillo (femmina) stereo a spina mini stereo (maschio))
Garanzia (per alcune regioni)
- Istruzioni per l'uso (questo documento)
La garanzia acclusa vale per l'Europa.

ATTENZIONE

Conservare i piccoli ricambi fuori alla portata dei bambini e dei bebé. Se inghiottiti accidentalmente, recarsi immediamente dal medico.

D41-6-4_A1_IT

Prima di iniziare

Installazione direkordbox (Mac/Windows)

1 Accedere arekordbox.com.

2 Leggere la Guida rapida e quindi fareblick su [Download Gratis].

https://rekordbox.com/it/store/
- Il contentuto della pagina è soggetto a modifiche perché preavviso.

Free To Download

Ver. (20)

3 Leggere attentamente l'accordo di licenza per l'utente finale del software e selezionare la casella di controllo [Accetta] se si accettano i termini.

Dopo aver selezionato la casella di controllo, sare possibile fareblick su [Download].

4 Fare cli su [Download].
II download di rekordbox (Mac/Windows) viene aviato.
5 Fare doppio cli sul file scaricato per decomprimerlo.
6 Fare doppio cli c sul file decompresso per avviare il programma di installmente.
7 Leggere attendamente l'accordo di licenza per l'utente finale del software e, se si è d'accordo, continuare l'installazione seguito le istruzioni sullo schermo.

• Se non si è d'accordo con l'accordo di licenza per l'utente finale del software, annullare l'installazione.

8 Quando viene visualizzata la schermata di completamento dell'installazione, seguire le istruzioni sullo schermo per chiudere il programma di installazione.

L'installazione è completeness.

• Perutilizzarerekordboxdj,rekordboxdvserekordboxvideoireichiesta l'attivazione (autenticazione della licenza).Per ulteriori dettagli,vedere le Istruzioni per l'uso di rekordbox.https://rekordbox.com/it/support/manual.php

Montaggio

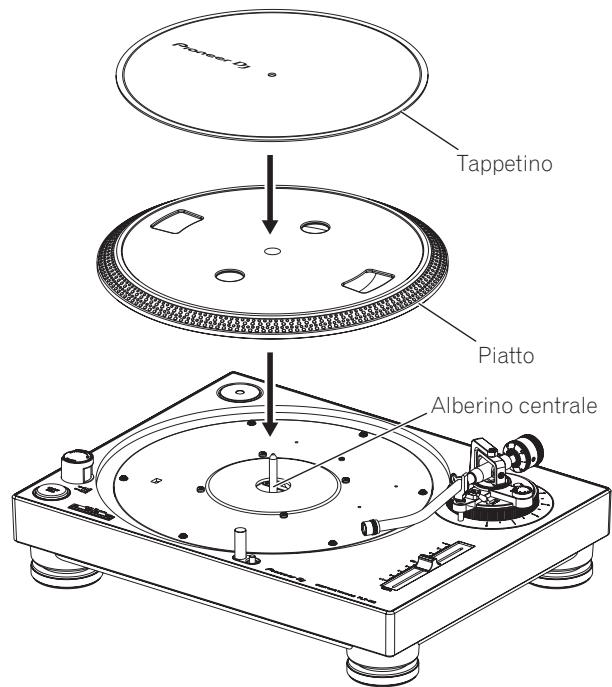

1 Montare il piatto e il tappetino.

Collocare il piatto sull'alberino centrale e posizionare il tappetino sopra il piatto.

Non urtare il pietto dell'unità principale e non farlo cadere.

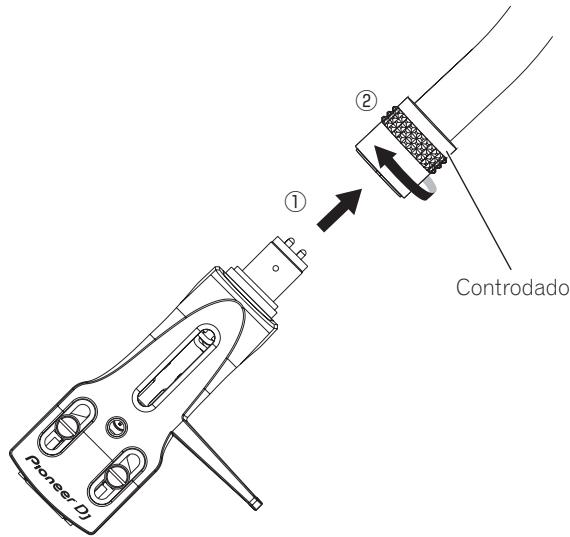

2 Montaggio il portatestina.

Inserire il portatestina con la testina installata nel braccio quindi, tenendo il portatestina in posizione orizzontale, stringere il controdo.

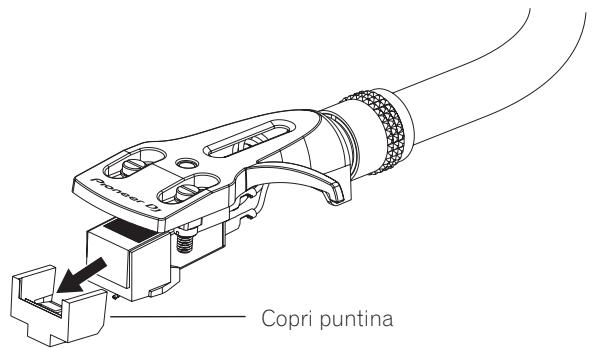

• Prima dell'utilizzo, rimuovere il copristinaswana toccare la testina.

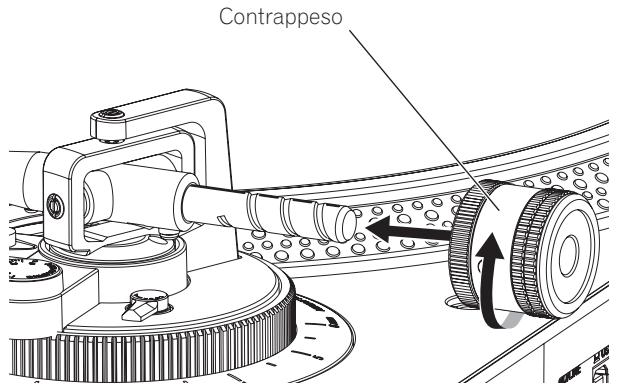

3 Montaggio il contrappeso.

Fissare il contrappeso sul retro del braccio.

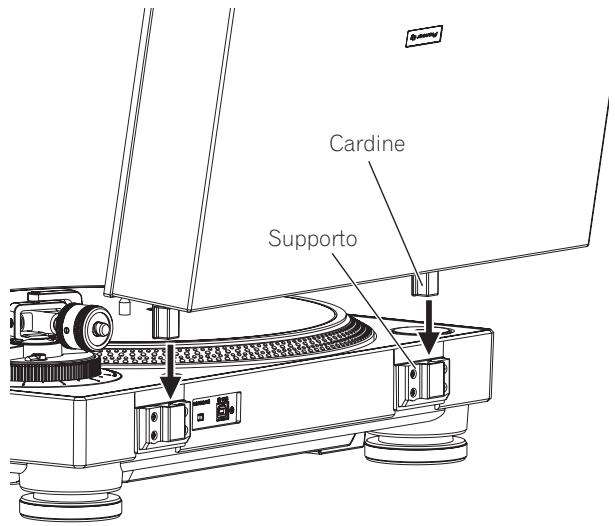

Montare il coperchio antipolverre.

Inserire i cardini del coperchio antipolverne nei relativi supporti posti nel pannello posteriore dell'unità.

Per rimuovere il coperchio antipolverre, tirare i cardini versuso l'esterno除去 il coperchio si trova in posizione aperta.

Nome delle varie parti e funzioni

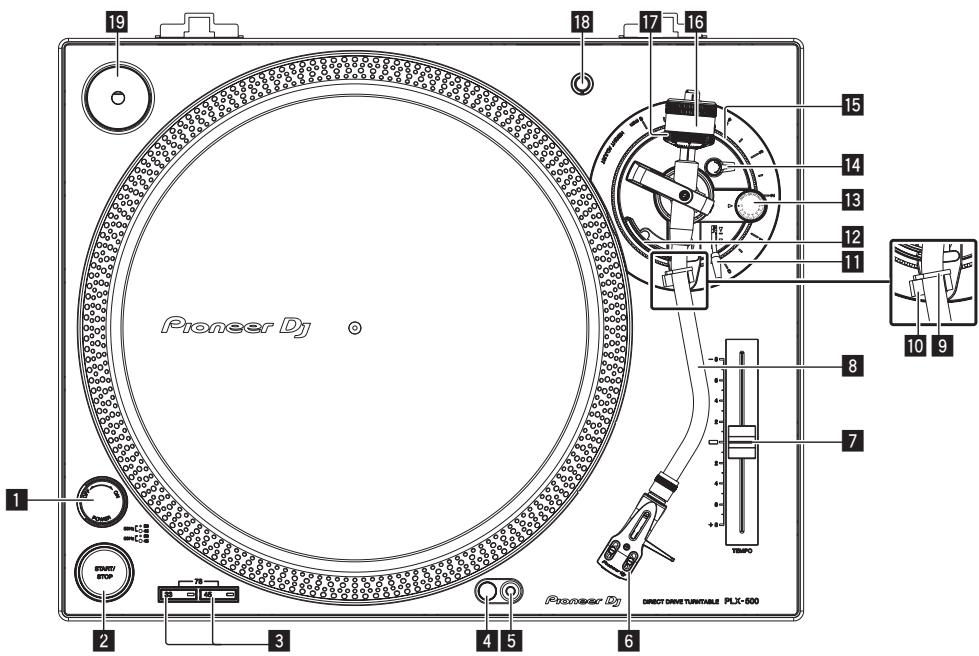

Pannello superiore

1 Interru tture POWER

Quando si porta l'interruttore in posizione [ON], l'unità si accende e la luce stroboscopica laterale si illumina.

Accensione (p.14) Spegnimento (p.14)

2 Pulsante START/STOP

Premere il pulsante per avviare o arrestare la rotazione del pietto.

忍 Riproduzione (p.14)

3 Pulsante di modifica della velocità

Cambia la velocità in base al disco da riproduire.

Per un disco a 33 1/3 giri, premere il pulsante [33].
Per un disco a 45 giri, premere il pulsante [45].
- Per un disco a 78 giri, premere contemporaneamente i pulsanti [33] e [45].
念 Riproduzione (p.14)

4 Luce della puntina

Si accende per illuminare l'estremita della puntina.
Illuminazione dell'estremità della puntina (p.15)

5 Interruttore della luce della puntina

La luce della puntina si accende con un colore bianco e arrivava fino alla posizione in cui l'estremità della puntina è illuminata.
Illuminazione dell'estremita della puntina (p.15)

6 Portatestina

7 Cursore TEMPO

E possibile scorrerlo avanti e indietro per regolare con precisione la velocità di rotazione.
Regolazione del pitch (p.14)

8 Braccio

Regolazione (p.10)

9 Bloccabraccio

Blocca il braccio.

10 Poggiabraccio

Serve da base di supporto per il braccio.

Leva di sollevamento

Tirare esta leva per alzare il braccio e spinnerla per abbassarlo.

12 Alzabraccio

Dispositivo utilizzato per alzare e abbassare il braccio. É azionato alla leva di sollevamento.

18 Manopola ANTI SKATING

Quando viene riprodotto un disco, viene generate una forza rotatoria che spinge la puntina verso il perimetro interno. Facendo corrispondere esta manopola al valore della pressione della puntina, quello tipo di forza viene eliminato.

Regolazione dell'antiskating (p.11)

14 Blocco HEIGHT ADJUST

Blocca il braccio all'altezza regolata.
Regolazione dell'altezza del braccio (p.11)

Consente di regolare l'altezza del braccio.
Regolazione dell'altezza del braccio (p.11)

16 Contrappeso

Consente di bilanciare il braccio e di regolare la pressione della puntina.

Regolazione (p.10)

17 Anello di regolazione della pressione della puntina

Consente di impostare la pressione adeguata della puntina della testina.

Regolazione della pressione della puntina (p.10)

Sostegno per portatestina

Consente di alloggiare il portatestina.

19 Adattatore per dischi EP

Utilizzato per riproduire dischi EP standard.

Per riproduire un disco EP standard (p.15)

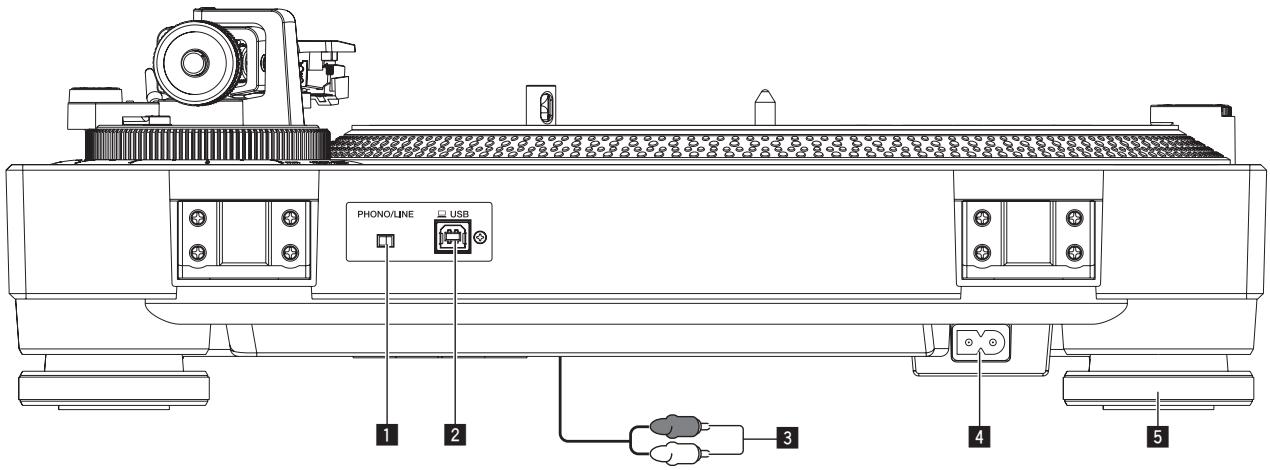

Pannello posteriore

1 Selettore PHONO/LINE

Consente di alternare il livello del suono emesso dall'unità.

• [PHONO]: selezionare esta opzione quando l'unità è connessa ad un dispositivo che supporta l'ingresso di livello fono, come ad esempio un preamplificatore o un componente.
• [LINE]: selezionare questa opzione quando l'unità è connessa ad un dispositivo che supporta l'ingresso di livello linea, come ad esempio degli diffusori autoalimentati.

ATTENZIONE

Non connettere l'unità ad un dispositivo che supporta l'ingresso di livello fono se l'interruttore PHONO/LINE è in posizione [LINE].

2 Terminale USB

Collegare qui il cavo USB (in dotazione).
Collegamento ad un computer (p.13)

3 Cavo audio

Collegamenti (p.12)

4 AC IN

Si collega ad una presa di corrente col cavo di alimentazione accluso. Collegare il cavo di alimentazione solo a collegamenti fra unità completati.

• Usare solo il cavo di alimentazione accluso.

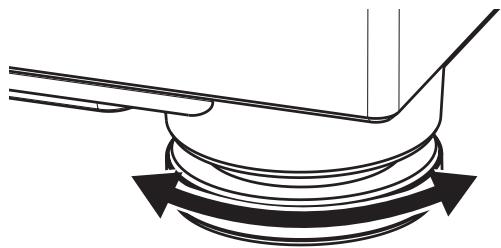

5 Isolatore

Elimina l'effetto delle vibrazioni esterne. Se si ruota l'isolatore, è possibile regolare l'altezza del pietto.
Regolazione dell'altezza dell'unità principale (p.13)

Regolazione

Regolazione del bilanciamento del braccio

Poiché il peso della testina e del portatestina varia a seconda del prodotto, è necessario regolare il bilanciamento del braccio.

Effettuare i seguenti preparativi.

Rimuovere il copripuntina e il bloccabraccio, facendo attenzione a non toccare l'estremità della puntina.
Spingere la leva di sollevamento verso il basso.
- Impostare la manopola [ANTI SKATING] su "0".

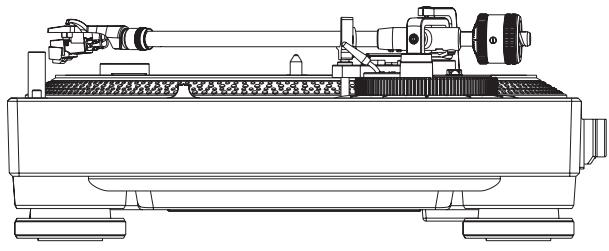

Sollevare il braccio dal portabraccio e regolarne il bilanciamento in modo che si trovi in posizione orizzontale.

Ruotare il contrappeso finché il braccio non rimane in posizione quasi del tutto orizzontale.
- Quando si sposta il braccio,fare attenzione affinché l'estremità della puntina non tocchi direttamente il piatto.

Regolazione della pressione della puntina

Per impedire che la testina salti o che venga generate un suono distorto, è necessario regolare la pressione della puntina a seconda del tipo di testina.

Il valore di pressione sonora corretto per la puntina in dotazione varia da 3,0 g a 4,0 g.

Effettuare i seguenti preparativi.

• Riportare il braccio sul poggiabraccio e fermoarlo con il bloccabraccio.

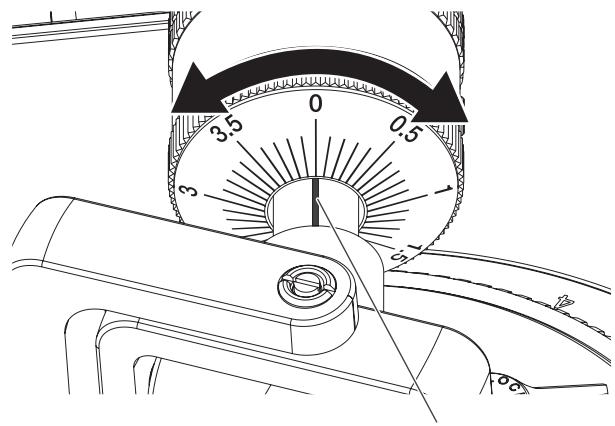

1 Far corrispondere lo "0" sull'anello di regolazione per la pressione della puntina con la linea centrale dell'asta posteriori del braccio.

Utilizzato un dito per tenere fermo il contrappeso in modo che non si muova, ruotare l'anello di regolazione per la pressione della punita in modo che il numero "0" si trovi sulla linea centrale nera dell'asta posteriore del braccio.

Linea centrale

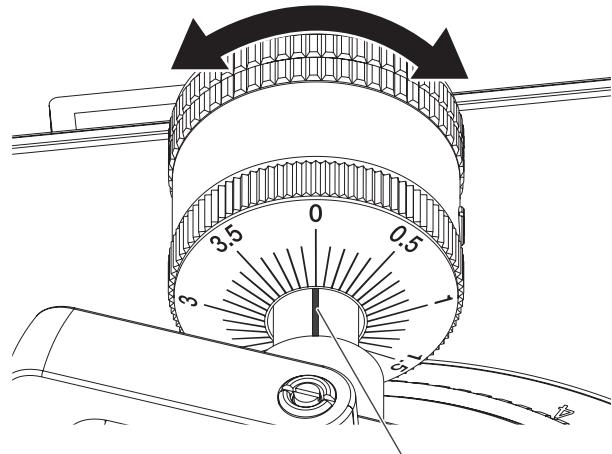

2 Regolare la pressione della puntina.

Ruotare il contrappeso per impostare il valore adeguato per la pressione della puntina a seconda della testina in uso.

• Quando si ruota il contrappeso, ruota auche l'anello di regolazione per la pressione della puntina. Mentre si osserva l'anello di regolazione, impostare la pressione della puntina sul valore appropriato.

Linea centrale

Regolazione dell'antiskating

Questa regolazione consente di impedire i salti della puntina.

Far corrispondere la posizione della Scala con il valore della pressione della puntina.

Ruotare la manopola [ANTI SKATING] in modo da far corrispondere la linea di riferimento con lo stesso valore della pressione della testina.

Per impedire che la punta salute, far corrispondere la posizione della scalla all'azionamento del pietto durante la riproduzione.

Regolazione dell'altezza dell'alzabraccio

Se si utilizes una puntina diversa da quella fornita in dotazione, occorre modificare quest'impostazione in modo che rispetti il valore corretto della puntina usata.

Effettuare i seguenti preparativi.

• Posizione are un disco sul tappetino.
• Rimuovere il copripuntina e il bloccabraccio, facendo attenzione a non toccare l'estremità della puntina.
• Alzare la leva di sollevamento e spostare il braccio sul disco.

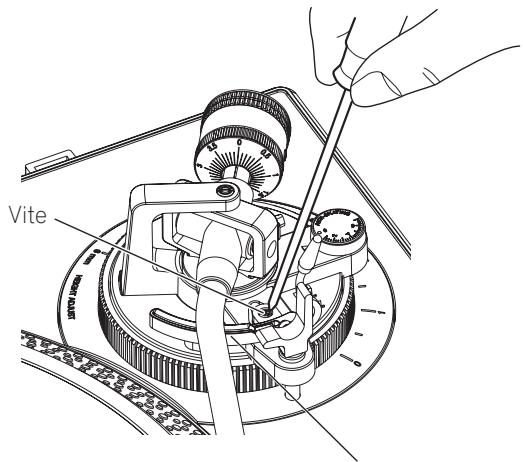

Regolare l'altezza ruotando la vite quando la leva di sollevamento è abbassata.

— Ruotare in senso orario per ridurre la distanza tra disco e puntina.
— Ruotare in senso antiorario per aumentare la distanza tra disco e puntina.

L'altezza dell'alabraccio, overo la distanza tra disco e puntina quando l'alabraccio è sollevato, è predefinita entro gli 8 mm e i 13 mm circa.

Alzabraccio

Regolazione dell'altezza del braccio

Con la puntina fornita in dotazione, utilizzare la posizione "0". Se siutilizza una puntina diversa da quella fornita in dotazione, occorre modificare quest'impostazione in modo che rispetti il valor correttto della puntina usata.

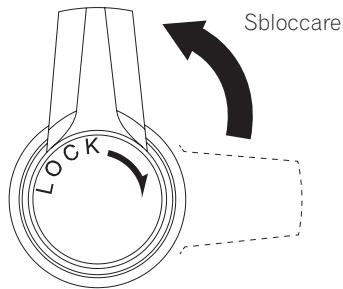

1 Ruotare il blocco [HEIGHT ADJUST] per sbloccarlo.

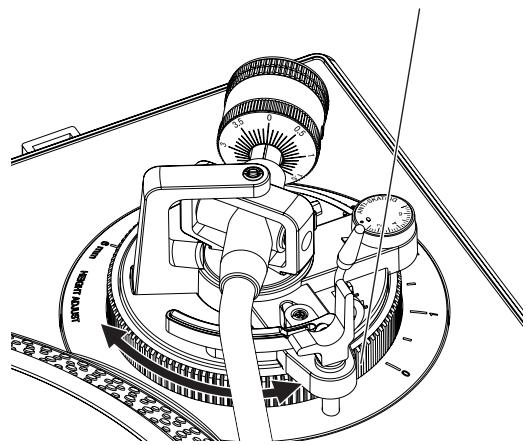

2 Abbassare la leva di sollevamento e collocare la punita sul disco, quando regolare la manopola [HEIGHT ADJUST] in modo che il braccio e il disco siano paralleli.

Regolare in modo che il braccio sia in posizione orizzontale.

Manopola [HEIGHT ADJUST]

3 Ruotare il blocco [HEIGHT ADJUST] per fissare l'altezza del braccio.

Dopo aver regolato l'altezza del braccio, ruotare sempre il blocco [HEIGHT ADJUST] per fissare il braccio.

Collegamenti

Prima di fare o modificare collegamenti, non mancare di spegnere l'apprecchio e di scollegare il cavo di alimentazione.
- Consultare le istruzioni per l'uso del componente da collegare.
- Collegare il cavo di alimentazione dopo che tutti i collegamenti fra dispositori sono stati fatti.

Connessione a diffusori autoalimentati

1 Portare l'interruttore [PHONO/LINE] in posizione [LINE].
2 Collegare il cavo audio al terminale di ingresso [LINE] dei diffusori autoalimentati o dispositivi analoghi.

• Se necessario, utilizzato il cavo adattatore audio in dotazione.

3 Collegare il cavo di alimentazione.
Si collega ad una presa di corrente col cavo di alimentazione accluso. Collegare il cavo di alimentazione solo a collegamenti fra unità completati.

Collegamento a un preamplificatore e a un componente

1 Portare l'interruttore [PHONO/LINE] in posizione [PHONO].
2 Collegare il cavo audio al terminale di ingresso [PHONO] del preamplificatore o di un'alto componente.

• Se Anything to be a preamplificatore or a preamplificatore o a un componente che non dispon di terminale [PHONO], non sare possibile ottenere un volume e una qualità sonora adeguati. In quello caso, portare l'interruttore [PHONO/LINE] di quella unità in posizione [LINE] e collegare l'unità al terminale di ingresso [LINE] del preamplificatore o del componente, oppure utilizzato un equalizzatore fono.
  3 Collegare il cavo di alimentazione.

Si collega ad una presa di corrente col cavo di alimentazione accluso. Collegare il cavo di alimentazione solo a collegamenti fra unità completati.

Collegamento a un mixer DJ

1 Portare l'interruttore [PHONO/LINE] in posizione [PHONO].
2 Collegare il cavo audio al terminale di ingresso [PHONO] del mixer DJ.

• Se questo prodotto è collegato a un mixer DJ che non dispone di terminale [PHONO], non sarebbe ottenere un volume e una qualità sonora adeguati. In quello caso, portare l'interruttore [PHONO/LINE] di但这a unità in posizione [LINE] e collegare l'unità al terminale di ingressso [LINE] del mixer DJ.
  3 Collegare il cavo di alimentazione.

Si collega ad una presa di corrente col cavo di alimentazione accluso. Collegare il cavo di alimentazione solo a collegamenti fra unità completeness.

Collegamento ad un computer

Questa unità non necessita di software driver per USB.

念 Registrazione (p.15)

1 Collegare il cavo USB ad una porta USB del computer.
2 Collegare il cavo di alimentazione.

Si collega ad una presa di corrente col cavo di alimentazione accluso. Collegare il cavo di alimentazione solo a collegamenti fra unità completati.

Posizione di installmente

Collocare l'unità su una superficie piana, in modo che non sia soggetta a vibrazioni esterne.

• Per quanto possible, tener e l'unità lontana dagli altoparlanti.
• Se l'unità è molto vicina a una radio che trasmette nelle frequenze AM/FM, esta potrebbe generare dei disturbi. Tenere l'unità quando più possibile lontana alla radio.

Regolazione dell'altezza dell'unità principale

Per regolare l'altezza, ruotare l'isolatore in modo che l'unità principale sia in posizione orizzontale.

Impiego

Accensione

1 Stabilire tutti i collegamenti e insertire il cavo di alimentazione a una presa di corrente.
Collegamenti (p.12)
2 Portare l'interruttore [POWER] in posizione [ON] per accendere l'unità.

Gli indicatori di但这a unità si accendono ed thisa si accende.

Spegnimento

Portare l'interruttore [POWER] in posizione [OFF] per speggnere l'unità.

Questa unità si spegne.

Riproducione

Effettuare i seguenti preparativi.

Collocare un disco sul piatto.
Rimuovere il copritestina e il bloccabraccio.

1 Portare l'interruttore [POWER] in posizione [ON] per accendere l'unità.
2 Selezionare la velocità di rotazione in base al disco da riproduire, mediante la pressione del relativo pulsante di velocità.

3 Premere il pulsante [START/STOP].

Il piatto inizia a girare.
4 Alzare la leva di sollevamento e spostare il braccio sul disco.
5 Spingere la leva di sollevamento verso il basso.

Il braccio scende lentamente e il disco viene riprodotto.

Pausa della riproduzione

Spingere la leva di sollevamento verso l'alto.

La punita della testina si stacco dal disco.

• Per riprendere la riproduzione, spingere la leva di sollevamento verso il basso.

Arresto della riproduzione

1 Alzare la leva di sollevamento per riportare il braccio sul poggiabraccio, quando spingere la leva di sollevamento verso il basso.
2 Premere il pulsante [START/STOP].

Il giradischi si arresta in modo graduale.

3 Portare l'interruttore [POWER] in posizione [OFF] per speggere l'unità.

Utilizzare il bloccabraccio per tenere bloccato il braccio.

Fissare il copritestina per proteggere la testina.

Chiudere il coperchio antipolvere.

Regolazione del pitch

Muovere [TEMPO] in avanti o indietro.

Spostare il cursore in avanti per aumento la velocità di rotazione oppure indietro per diminuirla.

• Quando il cursore [TEMPO] si trovva in posizione centrale, l'indicatore diventa di colore giallo-verde e viene adottata la velocità di rotazione impostata (33 1/3 giri, 45 giri o 78 giri).
• LaScala del cursore [TEMPO] è indica un valore approssimativo, che va usato solo come riferimento.
• A conferma di giorno, è possiblefare riferimento allequattro righe dei disegni stroboscopici presenti intorno al pietto.

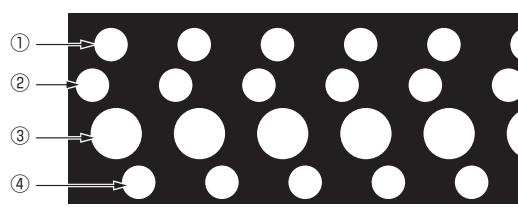

Disegno stroboscopico

① Quando il disegno stroboscopico appeare fermo, 33 1/3 giri (con alimentazione a 50Hz )
(2) Quando il disegno stroboscopico appeare fermo, 45 giri (con alimentazione a 50Hz )
③ Quando il disegno stroboscopico appeare fermo, 33 1/3 giri (con alimentazione a 60Hz )
④ Quando il disegno stroboscopico appeare fermo, 45 giri (con alimentazione a 60Hz )
- La luce stroboscopica (LED rosso) illumina il disegno stroboscopico dell'unità. Utilizzare sempre la luce stroboscopica per verificare il pitch.

Alloggio per la copertina del disco

Posizione la copertina diaetro i fermi presenti all'interno del coperchio antipolvere, come migliorato in figura.

• Questo spazio non è adatto ad ospitare oggetti diversi dalle copertine dei dischi.
  Le copertine devono essere ben ferme dietro gli appositi fermi.
• Durante la riproduzione, prestareattenzione ad evitare il rischio che la copertina possa ribaltarsi, finendo per danneggiare il disco o la puntina.
• Non chiudere il coperchio antipolvere perché aver prima rimioso la copertina eventualmente presente.

Per riprodurre un disco EP standard

Collocare I'adattatore per dischi EP nell'alberino centrale e premere il pulsante [45].

Illuminatione dell'estremità della puntina

Quando si preme l'apposto interruptre, la luce della puntina si accende con un colore bianco e arrivava fino alla posizione in cui l'estremità della puntina è illuminata.

• Se non è necessario, premere l'interruttore della luce della puntina per spegnerla.
  Non rivolgere lo sguardo diretto alla luce della puntina quando è accesa.

Registrarazione

É possiblere registre i dischi analogici in digitale, collegando esta unità a un computer su cui è installato il software di gestione musicale "rekordbox".

Per ulteriori dettagli, accedere al situ di rekordbox individato di seguito e videere le Istruzioni per l'uso di rekordbox in [Supporto]. https://rekordbox.com/it/store/

Sostituzione della puntina

Prima di eseguire esta procedura, accertarsi che l'apparecchio non sia acceso.

1 Mantenere la testina con una mano.

2 Rimuovere la testina in direzione della freccia, mantenendo ferma l'alloggio della testina con l'altra mano.

Sostituzione della testina

Questa unità supporta testine di tipo MC. É possible utilizzato testine VM o MM.

Rimozione della testina

1 Rimuovere le viti, i dadi e le rondelle del portatestina.
2 Scollegare i cavi elettrici collegati alla testina.

Installazione della testina

1 Collegare la testina avendo cura di rispetto i colori dei cavi elettrici del portatestina e i simboli dei terminali della testina.

Fare attenzione a rispetto i colori dei cavi elettrici del portastina e i symboli dei terminali della testina, come indicato di seguito.

Da una vista frontale, in alto a sinistra "L+: bianco", in basso a sinistra "L: blu", in alto a destra "R+: rossо" e in basso a destra "R: verde".

• Fissare i cavi elettrici utilizzando delle pinzette o un utensile simile.

2 Installare la testina sul portatestina, mediante le viti, i dadi e le rondelle in dotazione alla testina.

• Procedere avendo cura di posizionare correttamente la testina all'in-terno del portatestina.
• Se si usa una testina con un peso uguali o inferiore a 5 g, utilizes l'apposto peso in dotazione.

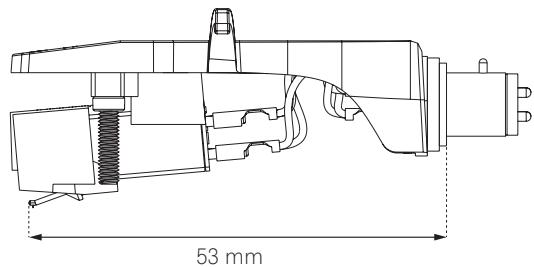

Regolazione della sporenza

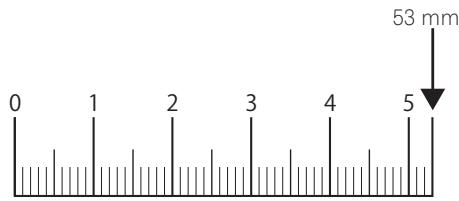

Utilizzare la seguente scala di regolazione della sporgenza per regolare la posizione mediante la vite di fissaggio della testina in modo che l'estremità della puntina si trovi a 53 mm dal punto di attacco del braccio.

Scala di regolazione della sporenza

Informazioni aggintive

Diagnostica

L'uso scorretto dell'apparecchio viene spesso scambiato per un guasto. Se si ritiene che但这a unità abbia quale guasto, controllare i punti seguenti e le [FAQ] del [PLX-500] sul site di supporto di Pioneer DJ. pioneerdj.com/support/
A volte il problema risiede in un'alto componente. Controllare gli altri componenti e apparetti elettronici usati. Se il problema non può essere eliminato, contattare il più vicino centro assistenza o rivenditore per richiedere una riparazione.
- Questa unità più non funzionare a causa di elettricità statica o altre influenze esterne. In questo caso, il funzionamento corretto dovrebbe tornare spegnendo estaunità, attendendo un minuto e riaccende.

Problema	Controllare	Rimedio
L'appareccchio non è accesso.	Il cavo di alimentazione è collegato correttamente?	Collegare bene il cavo di alimentazione accluso ad una presa di corrente.
	L'interruttore [POWER] di alimentazione è impostato su [ON]?	Impostare l'interruttore [POWER] di alimentazione su [ON].
Audio assente o insufficiente.	I cavi audio sono collegati correttamente?	Collegare correttamente i cavi audio.
	I terminali o gli spinotti sono sporchi?	Pulire i terminali e gli spinotti prima di procedere con i collegamenti.
	Il portatestina è collegato correttamente?	Collegare il portatestina in modo adeguato.
L'audio di sinistra e quello di destra sono invertiti.	I collegamenti per i canali sinistro e destro di agli apparecchiatura sono invertiti?	Collegare correttamente i cavi audio e i cavi elettrici del portatestina.
Durante la coproduzione si ascoltano dei disturbi di sostofondo.	Vicino al cavo di collegamento è presente un dispositivo elettronico come una lampada fluore-sente o il rispettivo cavo di alimentazione?	Collocare il più lontano possibile il cavo di alimentazione della lampada fluore-sente o di qualsiasi altri dispositivo.
La punita non scende sul disco.	La pressione della punita è stata regolata in modo adeguato?	Fa corrispondere il contrappeso con il valore adeguato per la pressione della punita a seconda della testina in uso.
	Il braccio è bilanciato orizzontalmente?	Ruotare il contrappeso finché il braccio non rimane in posizione orizzontale.
La punita salute.	La pressione della punita è stata regolata in modo adeguato?	Fa corrispondere il contrappeso con il valore adeguato per la pressione della punita a seconda della testina in uso.
	Il disco è distorto o graffiato?	Controllare lo stato del disco.
	Sulla punita è presente molta polvere?	Rimuovere il portatestina con la testina e utilizzato un pennellino con punta morbida per rimuovere polvere e residui simili alla punita.
	L'antiskating è regolato correttamente?	Regolare l'antiskating in modo corretto.
	L'altezza del braccio è regolata correttamente?	Regolare l'altezza del braccio in modo corretto.
Il braccio si ferma e non avanza.	Il disco è GRAFFATO?	Controllare lo stato del disco.
	Il braccio entra a contatto con qualcosa?	Controllare la zona del braccio e, se è presente quale ostacolo, rimucoverlo.
Il volume è troppo basso o troppo alto (distorto).	Il collegamento all'amplificatore è adeguato al tipo di testina (uscita)?	Collegare correttamente i cavi di collegamento.
	La posizione dell'interruttore [PHONO/LINE] è corretta?	Impostare l'interruttore [PHONO/LINE] correttamente in base al terminale di ingressso del dispositiivo collegato.
Il piatto giradischi non è stabile.	Deve essersi formata della polvere o altre sporco tra le parti di collegamento del pietto e l'alberino centrale.	Rimuovere la polvere e uominiismo in base al terminale di sorco.

Precauzioni per l'uso

La condensa

In inverno, all'interno dell'unità (sulle parti in funzione e sulle lenti) si potrebbero formare delle goccioline di acqua (condensa), ad esempio, se l'unità viene spostata da un luogo freddo ad unaStanza calda oppure se la temperatura della stanza in cui l'unità è installata sale improvisamente (col riscaldamento, ecc.). Con della condensa all'interno, l'unità non sare in grado di funzioniare in modo appropriato e la riproduzione risulterà impossibile. Lasciare l'unità a riposo da 1 a 2 ore a temperatura ambiente (per quanto quello tempo dipenda dalle condizioni di condensa) sera attivare l'alimentazione. Le goccioline d'acqua evaporeranno e la riproduzione sull'unità diverrà nuovamente possibile. La condensa può formarsianche in estate se l'unità viene esposta direttamente al flusso d'aria di un condizionatore, ecc. Se ciò dovesse accadere, spostare l'unità in una posizione diversa.

Spostamento e trasporto dell'unità

Utilizzato il materiale originale per imballare l'unità.

Se il materiale di imballaggio originale non è disponibile, effettuire le seguenti operazioni.

• Staccare il tappetino e il pietto prima dell'imballaggio.
• Staccare il portatestina e il contrappeso e imballarli con cura.
  Utilizzare il bloccabraccio per tenere fermo il braccio e applicare anche del nastro adesivo in modo che non si muova.
• Avolgere l'unità principale con un panno o un foglio di carta morbida in modo che non venga danneggiato.
• Imballare avendo cura di evitare che una qualsiasi forza possa raggiungere il braccio.

Manutenzione delle parti

Quando sicollege e si scollega il portatestina, spegnere l'amplificatore.

Se si dovessero eseguire queste operazioni quando il volume è alto, gli

altoparlanti potrebbero danneggiarsi.

• Rimuovere il portatestina con la testina e utilizzare un pennellino con punta morbida per rimuovere polvere e residui simili alla puntina.
  Utilizzare un prodotto di buona qualità per pulire i dischi.
  Utilizzare un panno morbido o un altre prodotto simile per pulire il terminale del portatestina, quando riattacarlo al braccio.

Pulizia del coperchio antipolvere e di altre parti

Utilizzare un panno morbido per pulire il coperchio antipolvere e il cabinet
- Non pulire il coperchio antipolvere durante la riproduzione di un disco. L'elettricità statica potrebbe far si che il braccio venga attratto verso il coperchio antipolvere.

A proposito del marchi di fabbrica o marchi di fabbrica depositati

"Pioneer DJ" è un marchio di PIONEER CORPORATION e viene riportato su licenza.
-rekordbox™ è un marchio o un marchio registrato di AlphaTheta Corporation.

I nomi delle aziende e dei prodotti menzionati sono marchi di fabbrica o marchi di fabbrica depositati dei rispetti proprietari.

Dati tecnici

Requisiti di alimentazione

CA da 110 V a 120 V o da 220 V a 240 V, 50 Hz/60 Hz

Consumo di corrente 11 W
Peso unità principale. 10,7 kg
Dimensioni massime. 450 mm (L) × 158,5 mm (A) × 367,5 mm (P)
Temperature di funzionamento tollerabili . Da + 5^ a +35^
Umidità di funzionamento tollerabile......Da 5% a 85% (senza condensa)

Piatto

Metodo di azionamento.......Trazione diretta con servomotore
Motore.... Motore CC brushless a tre fasi
Impianto frenante . Freno elettronico
Velocità di rotazione. 33 1/3 giri, 45 giri, 78 giri
Gamma di regolazione della velocità di rotazione ± 8%
Wow and flutter. 0,15% o meno WRMS
Rapporto S/N. 50 dB o piu
Piatto. In alluminio pressofuso Diametro: 332 mm
Coppia di avvio 1,6 kg·cm o più
Tempo di avvio. 1 secondo o meno (a 33 1/3 giri)

Braccio

Tipodi braccio....... Braccio a S di tipo universale, struttura con supporto a bilanciere, tipo di bilanciamento statico

Lunghezza effettiva 230,5 mm

Sporenza. 16 mm

Errore di tracciamento. Entro 3^

Gamma di regolazione dell'altezza del braccio. 6 mm

Gamma variabile di pressione della puntina. Da 0 g a 4,0 g

(1 scaladi 0,1g)

Peso corretto della testina. 9,5 g o meno (testina singola)

Tipodi testina VM

Tensione di uscita

PHONO 2.5 mV/1 kHz

LINE. 150 mV/1 kHz

I dati tecnici ed il design di quello prodotto sono soggetti a modifiche alla preavviso.

© 2016 AlphaTheta Corporation. Tutti i diritti riservati.

念 Ajuste (pag.10)

9 Agarredelbrazo

Ajuste (pag.10)

Ligar a alimentacao (pag.14) Desligar a alimentacao (pag.14)

2 Botão START/STOP

Regular o pitch (pag.14)

8 Braço de leitura

Regulacao (pag. 10)

9 Gancho do braço

Regulara pressao da agulha (pag.10)
