GEBRUIKSAANWIJZING PLX-500 PIONEER DJ

pioneerdj.com/support/

Op bovengenoemde Pioneer DJ website vindt u FAQ's, informatatie over software, en andere informatatie en Diensten voor nog meer gebruiksgemak van uw product.

In de lidstaten van de EU, Zwitserland en Noorwegen konnen particulieren hun gebruekte elektronische producten Gratis bij deaarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kurz u contact opnemen met deplaatselijke overheid voor informatatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

K058b_A1_NI

LET OP

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET
VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN
ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER
KUNNEN BEDIEND WORDEN. ENKEL DOOR
GEKWALIFICEERD PERSONEEL TE BEDIENEN.

D3-4-2-1-B2_NI

WAARSCHUWING

Dit apparaat is nicht waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_NI

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op deplaats van gebruik:

+5 °C tot +35 °C, minder dan 85 % RH

(ventilateopeningenietafgedekt)

Zet het apparaat Niet op een slecht geventileerde plaats en stel het apparaat ook Niet bloot aan hove vochtigkeit of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c*A1_NI

Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andereplaatsen worden gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijk doeleinden, of gebruik in een auto of boot) en als gezolg hiervan defect zou raken, zullen de reparations in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is.

K041_A1_NI

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installereren van het apparaat op dat er voldoende vrije ruimte rondon het apparaat is om een goede doorstroming van luckte te waarborgen (tenminste 15 cm boven, 5 cm darüber en 5 cm aan de zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openings in de behuizing van het apparaat� zijn aangebracht voor de ventilatie, zodat een betrouwbare werkig van het apparaat worden verzregen en oververhitting worden voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openings nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.

D3-4-2-1-7b*_A1_NI

Spanningskeuzeschakelaar

De spanningskeuzeschakelaar bevindt zich op het bovenpaneel van modellen die geschikt+zijn voor verschillende voltages.

De fabrieksinstelling van de spanningskeuzeschakelaar is 220-240 V. Stel hem in op de juiste spanning voor uw land of gebied.

Ontkoppel het netsnoer voordat u de spanning wijzigt. Gebruik een middelgrote schroevendraaier om de stand van de spanningskeuzeschakelaar te wijzigen.

D3-4-2-1-5*A2NI

Pak het netsnoor beet bij de stekker. Trek de stekker er Niet UIT door aan het snoer te trekken en trek nooit aan het netsnoor met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoor, en klem het Niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnooren dienen zo te worden geleid dat er Niet per ongeluk iemand op gaat staan. Een beschadigd netsnoor kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoor af en toe. Wanner u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde onderhoudscentrum of uw dealer een nieuw snoer te kopen.

S002*A1_NI

LET OP

De POWER schakelaar van dit apparaat koppelt het apparaat Niet volledig los van hetlichtnet. Aangezien er na het uitschakelen van het apparaat nog eenkleine hoeveelheid stroom blijft lopen, moet u de stekkeruit het stopcontact halen om het apparaat volledig van hetlichtnet los te koppelen. Plaats het apparaat zodenig dat de stekker in een nooodgeval gemakkelijkukt het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekkeruit hetstopcontact halen wanner u het apparaat langere tijd Niet denkt te gebruiken (bijv. wanner u opvakantieGaat).

D3-4-2-2a*A1_NI

Inhoud

Opmerkingen over deze handleiding

• Hartelijk dank voor uw aankoop van dit Pioneer DJ product.
  Lees dit boekje. Het bevat belangrijke informatie die je要去 begrijpen voordat je dit product gaat gebruiken.
  Na het doorlezen van de gebruiksaanwijzing dient u deleze te bewaren op een veilige plaat, voor latere naslag.
• Ik dit boekje staan de namen van de toetsen en aansluitingen van het hoofdtoestelussen vierkante haakjes ([]). Voorbeelden: Druk op de [START/STOP] knop.

Alvorens te beginnen

Kenmerken 5
Inhoud van de doos 5

Voordat u begint

Installeren van rekordbox (Mac/Windows) 6 Montage. 6

Overzicht van de bedieningstoetsen

Bovenpaneel 8
Achterpaneel 9

Aanpassingen

De balans van de arm aanpassen 10
De naalddruk aanpassen. 10
Anti-skating aanpassen 11
De hoogte van de armlift aanpassen 11
De hoogte van de arm aanpassen 11

Aansluitingen

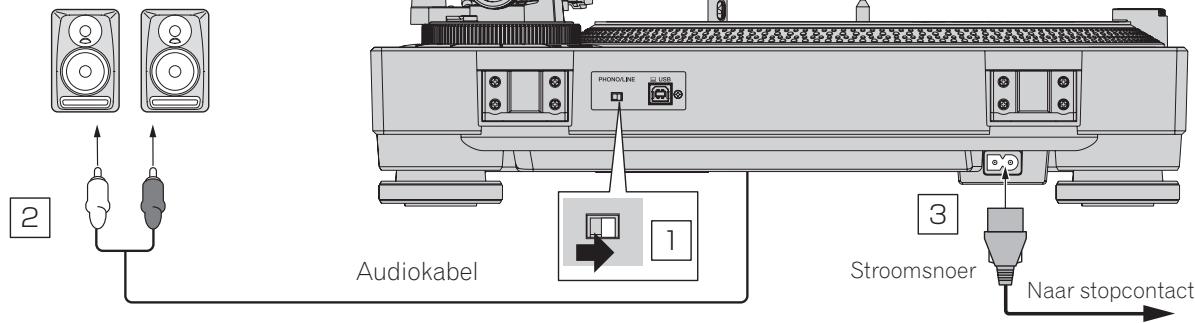

Aansluiting op luidsprekers met voeding. 12

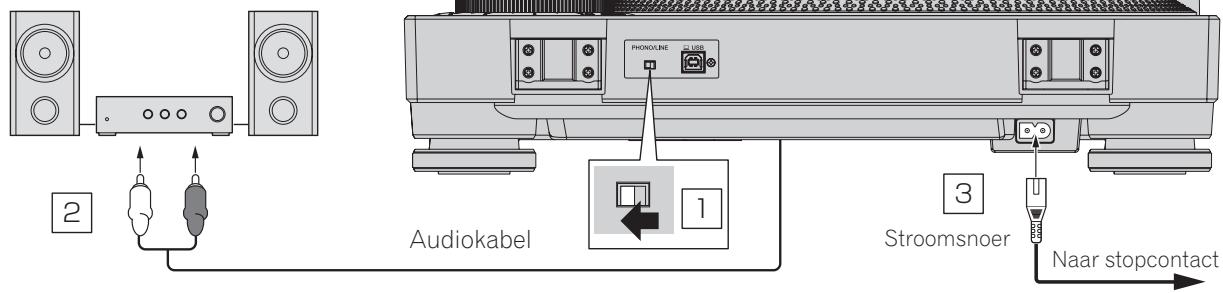

Aansluiting op een pre-hoofversterker en component. 12

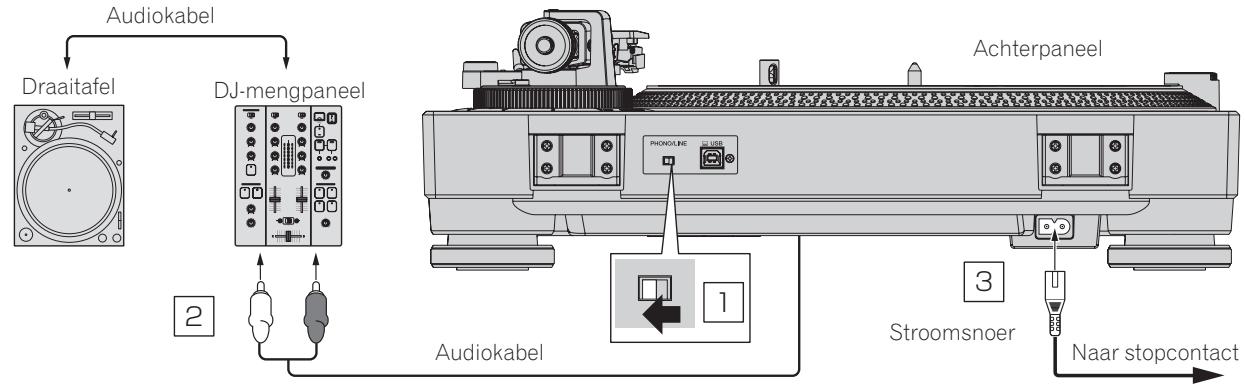

Verbinding makes met een DJ-mengpaneel. 13

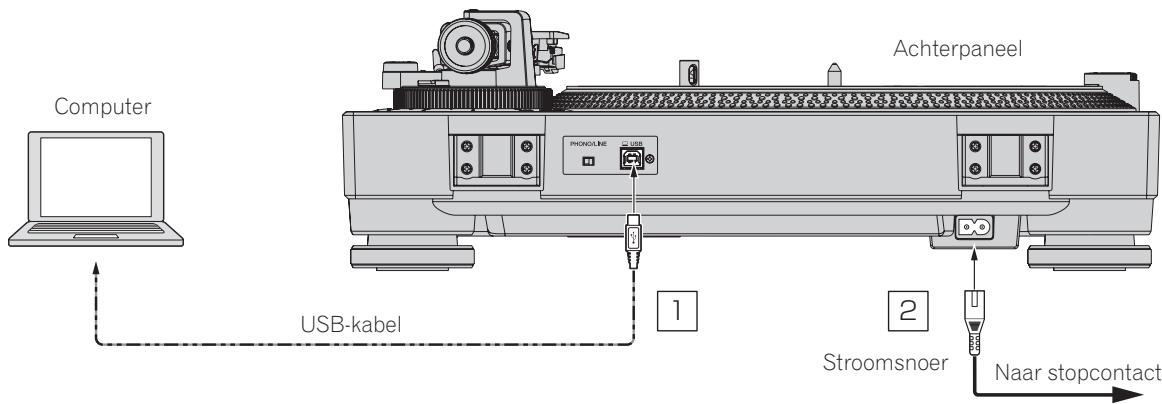

Aansluiten van een computer. 13
Geschikte opstelling. 13
De hoogte van het hoofdtoestel aanpassen. 13

06 Bediening

Inschakelen van de stroom 14
Uitschakelen van de stroom 14
Afspelen 14
Het afspelen pauzeren 14
Het afspelen beeindigen 14
De toonhoogte aanpassen 14
Een platenhoe tonen 14
Standaard EP-platen afspelen 14
De naaldpunt verlichten 15
Opnemen 15
De naald verrangen 15

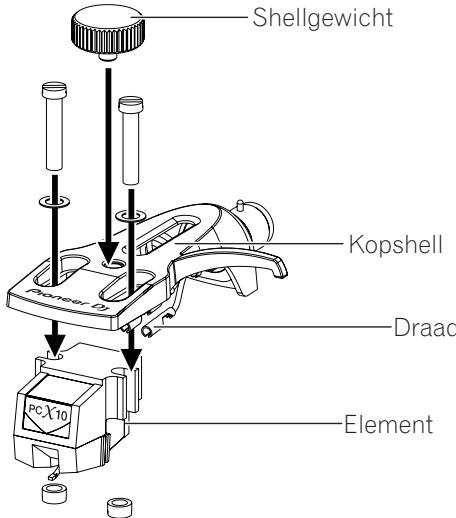

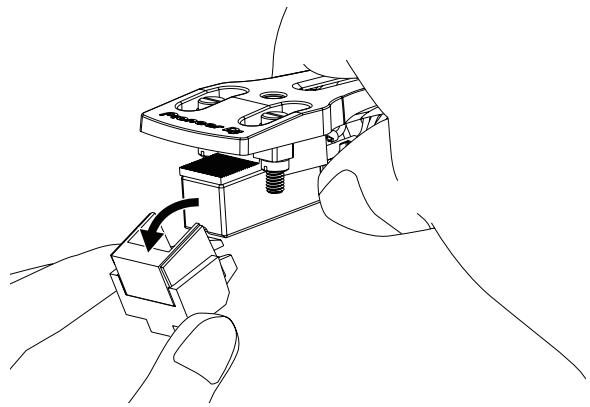

Het element verrangen 15

Aanvullende informatie

Verhelfen van storingen 16
Voorzorgen bij het gebruik 16
Onderhoud van de onderdelen 16
Over handelsmerken en gedeponeerde handelsmerken 17
Specifications. 17

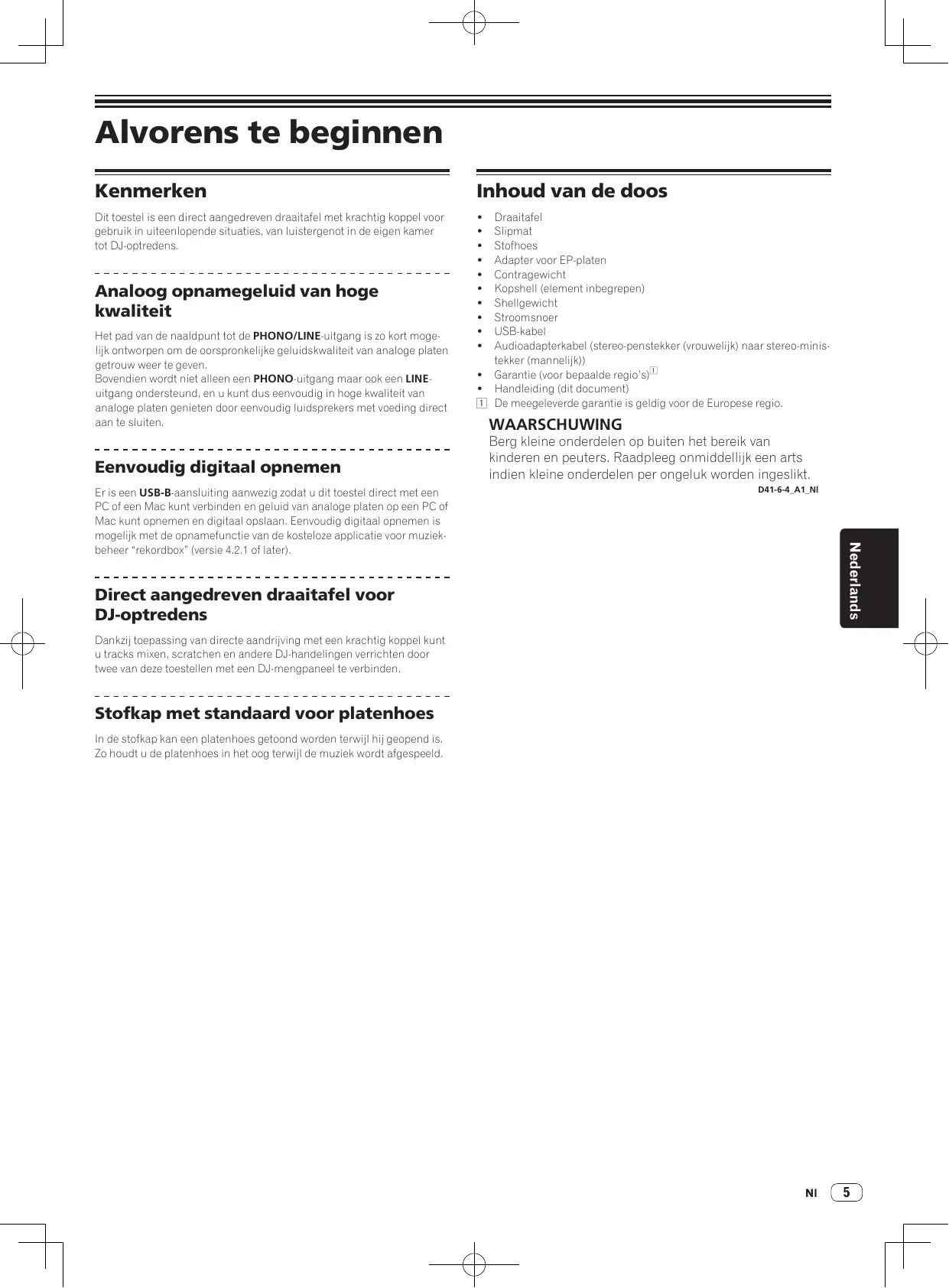

Alvorens te beginnen

Kenmerken

Dit toestel is een direct aangedreven draaitafel met krachtig koppel voor gebruik in uiteenlopende situatuies, van luistergenot in de eigien kamer tot DJ-optredens.

Analoog opnamegeluid van hoge kwaliteit

Het pad van de naaldpunt tot de PHONO/LINE-uitgang is zo kort mogelijk ontworpen om de oorspronkelijke geluidskwaliteit van analoge platen getrouw wee ter geven.

Bovendien worden nicht alleen een PHONO-uitgang maar ook een LINE-uitgang ondersteund, en u kunt dus eenvoudig in hoge kwaliteit van analoge platen genieten door eenvoudig luidsprekers met voeding direct aan te sluiten.

Eenvoudig digitaal opnemen

Er is een USB-B-aansluiting aanwezig zodat u dit toestel direct met een PC of een Mac kurz verbinden en geluid van analoge platen op een PC of Mac kurz opnemen en digitaal opslaan. Eenvoudig digitaal opnemen is möglichk met de opnamefungtie van de kosteloze aplicatie voor muziekbeheer "rekordbox" (versie 4.2.1 of later).

Direct aangedreven draaitafel voor DJ-optredens

Dankzij toepassing van directe aandrijving met een krachtig koppel kutu tracks mixen, scratches en andere DJ-handelingen verrachten doortwee van deze toestellen met een DJ-mengpanele te verbinden.

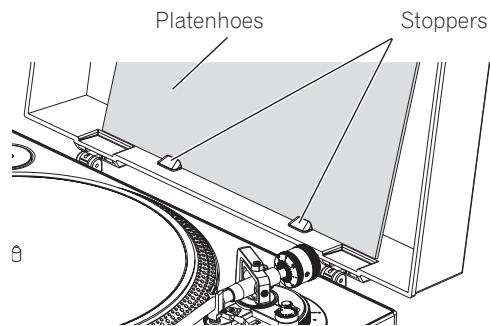

Stofkap met standard voor platenhoes

In de stofkap kan een platenhoes getoond worden terwijl hij geopend is. Zo houdt u de platenhoes in het oog terwijl de muziek worden afgespeeld.

Inhoud van de doos

Draaitafel
- Slipmat
Stofhoes
- Adapter voor EP-platen
- Contragewicht
- Kopshell (element inbegrepen)
Shellgewicht
Stroomsnoer
USB-kabel
Audioadapterkabel (stereo-penstekker (vrouwelijk) aan stereo-ministekker (mannelijk))
- Garantie (voor bepaalde regio's)
- Handleiding (dit document)
1 De meegeleverde garantie is geldig voor de Europese regio.

WAARSCHUWING

Bergkleine onderdelen op buiten het bereik van kinderen en peuters. Raadpleeg onmiddelijk een arts indienkleine onderdelen per ongeluk worden ingeslikt.

D41-6-4_A1_NI

Voordatu begint

Installeren vanrekordbox (Mac/ Windows)

1 Gaaarrekordbox.com.

https://rekordbox.com/en/store/
- De pagina kan zonder kennisgeving gewijzigd worden.
2 Selecteer de startgids en klik op [Free To Download].

Free To Download

Ver. (20

3 Lees aandachtig de gebruiksovereenkomst voor de software en selecteer hetvakje [Akkoord]als u akkoord gaat.

Als u hetvakje selecteert, kan [Download] aangeklikt worden.

4 Klik op [Download].

Het downloaden van rekordbox (Mac/Windows) begint.

5 Dubbelklik op het gedownloade bestand om het uit te pakken.
6 Dubbelklik op het uitgepakte bestand om het installmentieprogramma te starten.
7 Lees de gebruiksrechtovereenkomst aandachtig, en volg de instructies op het scherm om verder te gaan met de installmentatie als u akkoord gaat.

• Annuleer de installmentie als u Niet akkoord gaat met de gebruiksrechtovereenkomst.

8 Wanner op het scherm worden gemeld dat de installmentie voltooid is, volgt u de instructies op het scherm om het installmentieprogramma af te sluiten.

Hiermee is de installmente voltooid.

• Voor gebruik van rekordbox dj, rekordbox dvs en rekordbox video is activering (verificatie van de licentie) vereist. Zie voor details de bedieningshandleiding van rekordbox.

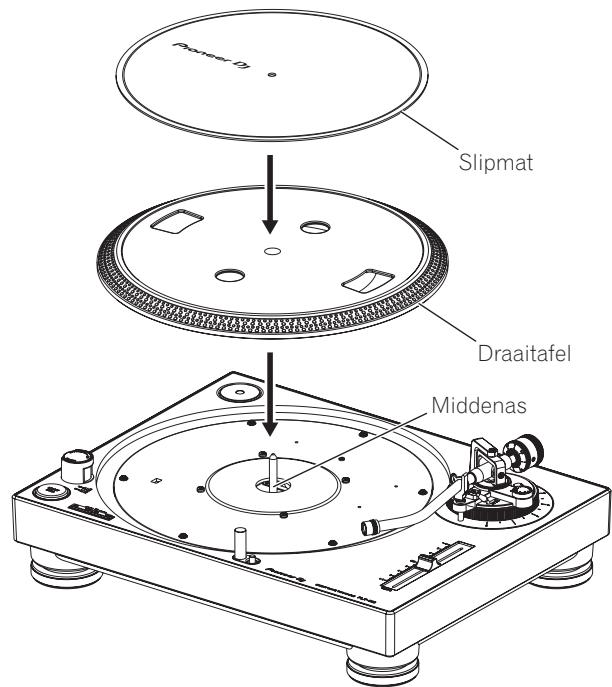

1 Bevestig de draaitafel en de slipmat.

Plaats de draaitafel op de middenas, en de slipmat op de draaitafel.

• Let op dat je Niet met de draaitafel gegen het hoofdtoestel stoot en het Niet LASTVallen.

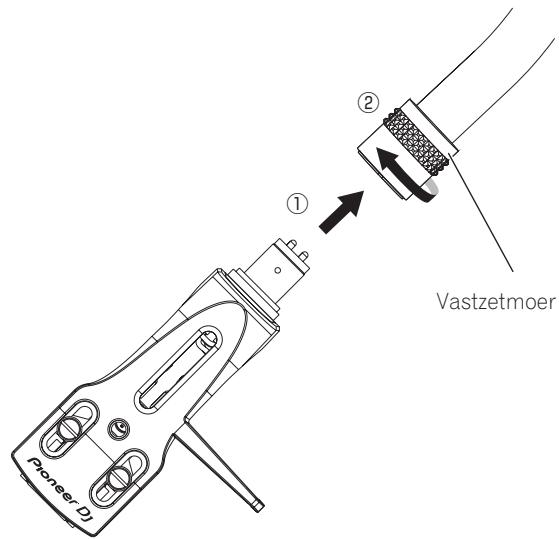

2 Bevestig de kopshell.

Steek de kopshell met het bevestigde element op de arm. Houd verwolgens de kopshell horizontaal en draai de vastzetmoer aan.

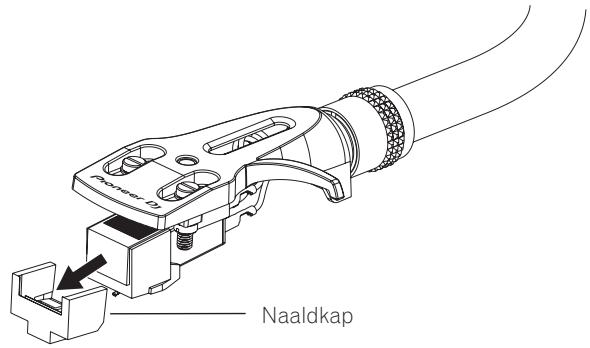

• Verwijder vór gebruik de naaldkap zonder de naaldpunt aan teraken.

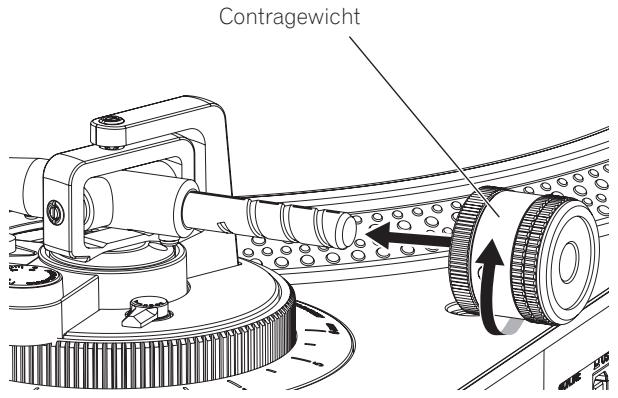

3 Bevestig het contragewicht.

Bevestig het contragewicht aan de achterkant van de arm.

Bevestig de stofkap.

Steek de scharnieren van de stofkap in de houders op hetchyterpaneel van dit toestel.

U verwijdert de stofkap door de scharnieren van de stofkap in geopende stand omhoog maar buiten te trekken.

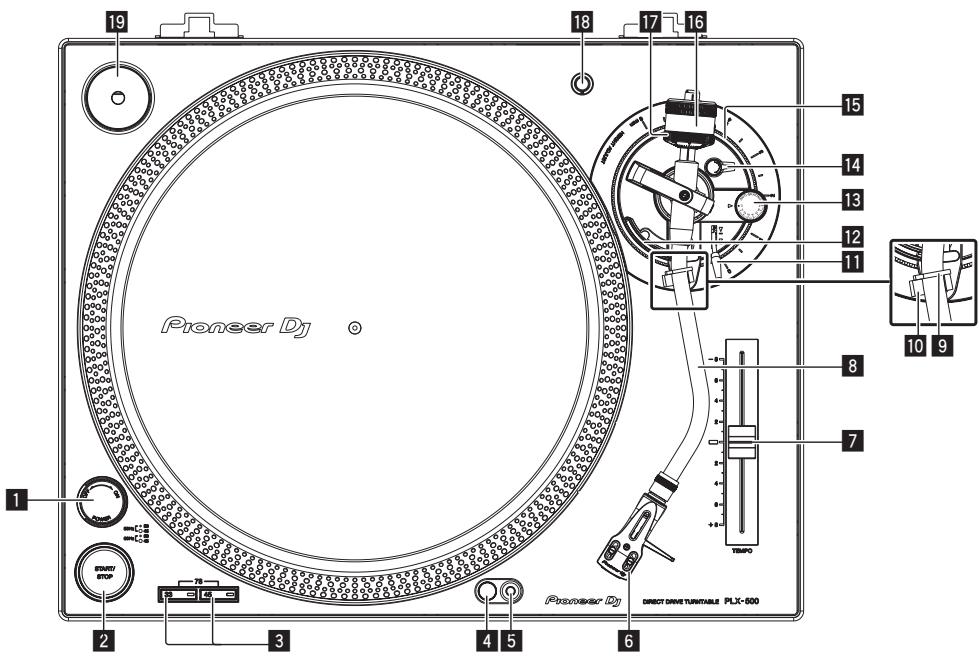

Overzicht van de bedieningstoetsen

Bovenpanel

1 POWER-schakelaar

Als je de schakelaar maar de positie [ON] draait, worden het toestel ingeschakeld enlicht de stroboscoopverlichting aan de zijkant op.

Inschakelen van de stroom (blz.14)
Uitschakelen van de stroom (blz.14)

2 START/STOP-toets

Als je op de knop drukt, gaat de draaiaifel draaien of stopt hij.

AfspeLEN (blz.14)

Knop voor snelheidswijziging

Hiermee wijzig je de snelheid voor de afgeseelde plaat.

33 1/3 toerenplaat: druk op de knop [33].
45 toerenplaat: druk op de knop [45].
- Voor een 78-toerenplaat druk je de knuppen [33] en [45] tegelijk-kertijd in.
Afspelen (blz.14)

4 Naaldverlichting

Licht op en verlicht de naaldpunt.
De naaldpunt verlichten (blz.15)

5 Schakelaar voor naaldverlichting

De naaldverlichting Licht wit op en gaat omhoog waar de positie waarop de naaldpunt worden verlicht.
De naaldpunt verlichten (blz.15)

6 Kopshell

TEMPO schuifregelaar

Je kurz de schuifregelaar maar voren enaar achteren schuiven om de draaisnelheid nauwkeurig aan te passen.
De toonhoogte aanpassen (blz.14)

8 Arm

Aanpassingen (blz.10)

9 Armklem

Houdt de arm vast.

10Armsteun

Ondersteunt de arm.

Lifthendel

Duw de hendel omhoog om de arm op te tillen, en omlaag om de arm neer te lately.

12 Armlift

Hiermee worden de arm omhoog en omlaag bewogen. Je bedient hem met de lifthendel.

Instelknop ANTI SKATING

Als een plaat worden afgespeeld, ontstaat op de naald een kracht die hem maar binnen trekt. Je kurz die kracht opheffen door met deze instelknop de juiste instelling te make noreenkomstig de naalddruk.

Anti-skating aanpassen (blz.11)

Vergrendelt de aangepaste hoogte van de arm.

De hoogte van de arm aanpassen (blz.11)

Wordt gebruikt om de hoogte van de arm aan te passen.

De hoogte van de arm aanpassen (blz.11)

16 Contragewicht

Wordt gebruikt om de balans van de arm en de naalddruk aan te passen.

Aanpassingen (blz.10)

17 Afstelring voor de naalddruk

Wordt gebruikt om de juiste naalddruk in te stellen voor het element.

De naalddruk aanpassen (blz.10)

18 Standaard voor kopshell

Wordt gebruikt als standaard voor de kopshell.

9 Adapter voor EP-plateen

Wordt gebruikt om standard EP-platz af te spelen.

Standaard EP-platen afspelen (blz.14)

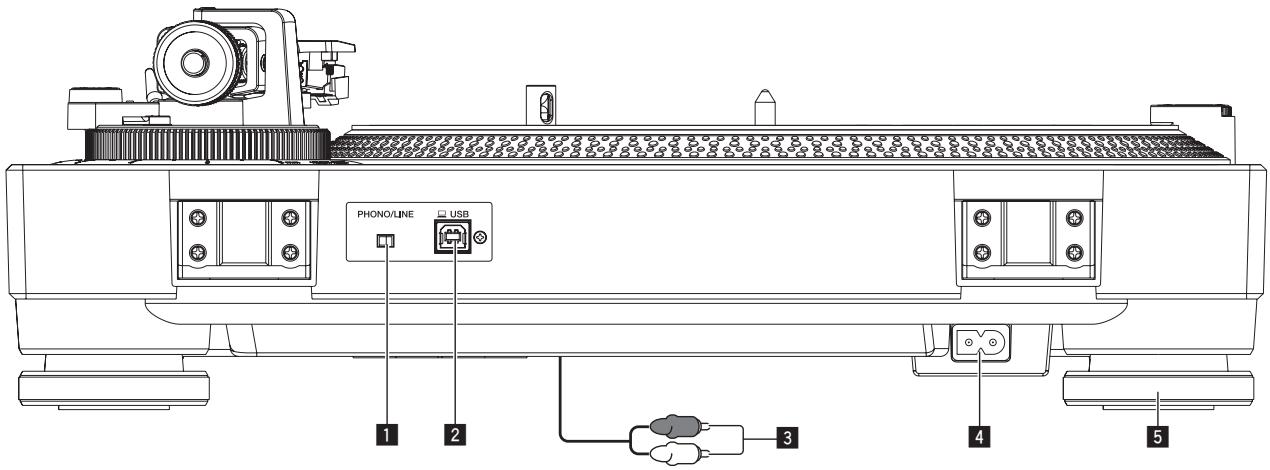

Achterpaneel

1 PHONO/LINE-schakelaar

Omschakelen van het niveau van de geluidsuitvoer van het toestel.
- [PHONO]: Selecteer deze stand wonneer het toestel verbonden is met een apparaat met phoniveau-ingang, zoals een pre-hoofversterker of component.
- [LINE]: Selecteer deze stand wanneer het toestel verbonden is met een apparaat met lijnniveau-ingang, zoals luidsprekers met voeding.

WAARSCHUWING

Verbind het toestel Niet met een apparaat met phononiveau-ingang wanner de schakelaar PHONO/LINE in de stand [LINE] staat.

2 USB-aansluiting

Sluit hierop de USB-kabel (meegeleverd) aan.

Aansluiten van een computer (blz.13)

3 Audiokabel

Aansluitingen (blz.12)

4 AC IN

Aansluiten op een stopcontact met het bijgeleverde netsnoer. Wacht met aansluiten van het netsnoer totdat eerst alle aansluitingen:tussen de apparatuur onderling compleet zich gemaakt.

• Gebruik alleen het bijgeleverde netsnoer.

5 Schokdempper

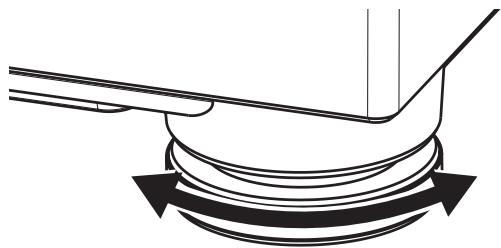

Onderdrukt trillingen van buitenaf. Je kunt hem draaien om de hoogte van de draaitatafel af te stellen.

De hoogte van het hoofdtoestel aanpassen (blz.13)

Aanpassingen

De balans van de arm aanpassen

Omdat het gewicht van het element en de kopshell verschift naargelang het product, moet de balans van de arm wellicht worden aangepast.

Doe het volgende als Voorbereiding.

• Verwijder de naaldkap en de armklem. Let waar bij op dat je de naaldpunt Niet aanraakt.
  Duw de lifthendel omlaag.
  Zet de instelknop [ANTI SKATING] op "0".

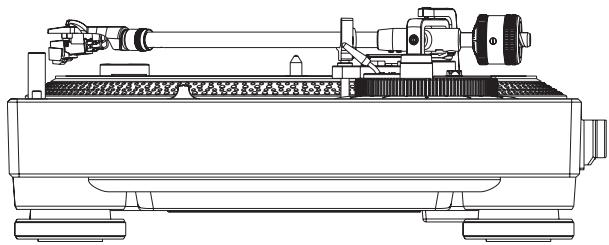

Houd de arm van de armsteun en pas de balans zo aan dat hij horizontaal staat.

Draai aan het contragewicht tot de arm bijna horizontally staat.
- Let goed op dat de naald Niet de draaitafel e.d. raakt wanner je de arm verplaatst.

De naalddruk aanpassen

Om springen van de naald en geluidsvervorming te voorkomen, moet de naalddruk worden aangepast voor elk element.

Het meegeleverde element is geschikt voor een naalddruk:tussen 3,0 g en 4,0g

Doe het volgende als Voorbereiding.

• Verplaats de arm terug maar de armsteun enzet hem vast met de armklem.

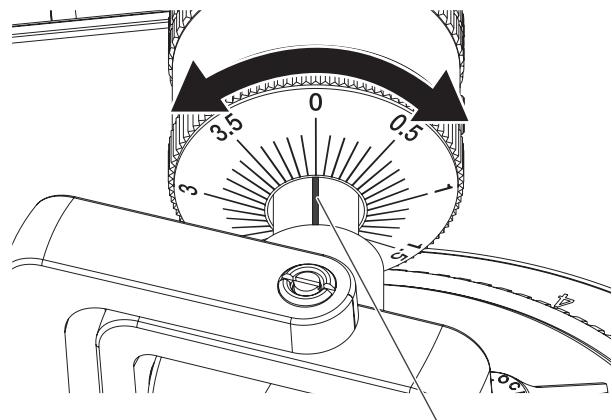

1 Breng de "0" op de afstelring voor de naalddruk waar de middenlijn op hetCHAINstuk van de arm.

Houd met je vingers het contragewicht gegen zDat hij Niet beweegt. Draai ondtussen alleen de afsteling voor de naalddruk zDat het cijfer "0" op de zwarte middenlijk komt te staan op het achterstuk van de arm.

Middenlijn

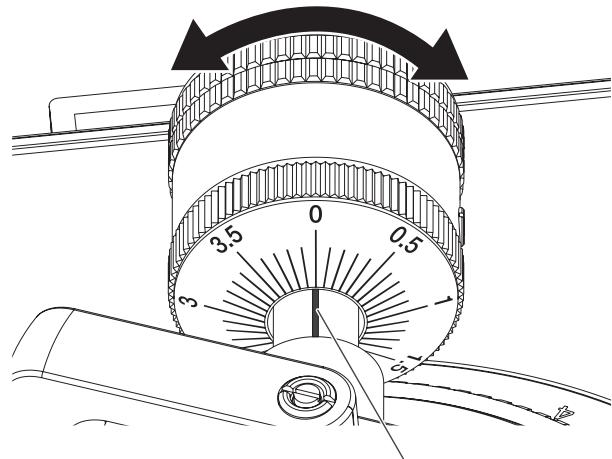

2 Pas de naalddruk aan.

Draai het contragewicht om de juiste naalddruk in te stellen voor het gebruekte element.

• Als je contragewicht draait, draait de afsteling voor de naalddruk mee. Houd de afsteling in het oog en stel de juiste naalddruk in.

Middenlijn

Anti-skating aanpassen

Met deze aanpassing voorkom je dat de naald springt.

Zet de meetschaal opdezelfde waarde als de naalddruk.

Draai de instelknop [ANTI SKATING] zo dat de referentielijn overeenkomt met bezelfde waarde als de naalddruk van het element.

Afspelen met scratches

Om springen van de naald te voorkomen moet je de schaalpositie aanpassen aan je afspeelacties.

De hoogte van de armlift aanpassen

Als u een ander element dan het meegeleverde exemplaar gebruikt, moet u deze aanpassing uitvoeren voor het gebruikte element. Doe het volgende als Voorbereiding.

Leg de planta op de slipmat.
- Verwijder de naaldkap en de armklem. Let waar bij op dat je de naaldpunt Niet aanraakt.
Duw de lifthendel omhoog en beweeg de arm maar deplaat.

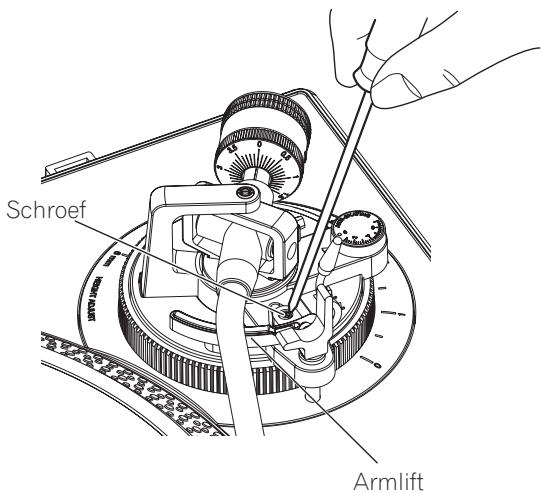

Pas de hoogte aan door de schroef te draaien verwijl de armlift omlaag is geduwd.

Draai met de wijzers van de klok mee om de afstand tussen de plaat en de naald te verkleinen.
Draai gegen de wijzers van de klok in om de afstandussen de plaat en de naald te vergroten.

• De hoogte van de armlift (de afstand tussen deplaat en de naald wanner je de lifthendel omhoog duwt) kan worden ingesteld tussen ongeveer 8 mm en 13 mm.

De hoogte van de arm aanpassen

Als u het meegeleverde element gebruikt, is de positie 0^ aangewezen. Als u een ander element dan het meegeleverde exemplaar gebruikt, moet u deze aanpassinguitvoeren voor het gebruikte element.

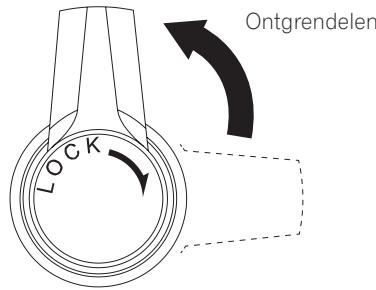

1 Draai de vergrendelknop [HEIGHT ADJUST] los om de vergrendeling op te heffen.

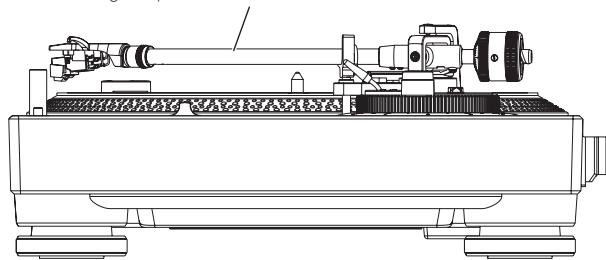

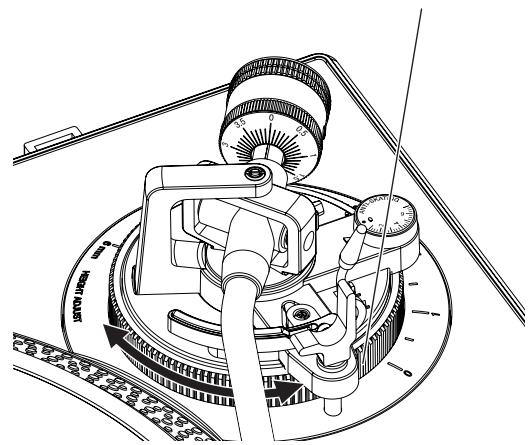

2 Duw de lithendel omlaag en zet de naald op de plaat. Stel verwolgens de instelknop [HEIGHT ADJUST] zo af dat de arm evenwijdig staat met de plaat.

Zodanig aanpassen dat de arm horizontally kommt te staan.

Instelknop [HEIGHT ADJUST]

3 Draai de vergrendelknop [HEIGHT ADJUST] vast om de arm op de ingestelde hoogte te vergrendelen.

Na het aanpassen van de armhoogte moet je altijd de vergrendelknop [HEIGHT ADJUST] vastzetten om de arm te vergrendelen.

Aansluitingen

Schakel altijd eerst de stroom uit en trek de stekker uit het stopcontact alvorens u enige aansluiting maakt of verbreekt.
Zie tevens de gebruiksaanwijzingen van de aan te sluiten apparatuur.
- Sluit het netnoer pas aan nadat alle aansluitingen:tussen de apparatuur volledig zich gemaakt.

Aansluiting op luidsprekers met voeding

Luidsprekers met voeding

1 Zet de schakelaar [PHONO/LINE] op [LINE].
2 Sluit de audiokabel aan op de ingang [LINE] van de luidsprekers met voeding, enz.

• Gebruik indien nodig de meegeleverde audio-adapterkabel.
  3 Sluit het netsnoer aan.

Aansluiten op een stopcontact met het bijgeleverde netsnoer. Wacht met aansluiten van het netsnoer totdat eerst alle aansluitingen tussen de appara-tuur onderling compleet zijn gemaakt.

Aansluiting op een pre-hoofdversterker en component

Pre-hoofdversterker, component, enz.

1 Zet de schakelaar [PHONO/LINE] op [PHONO].
2 Sluit de audiokabel aan op de ingang [PHONO] van de pre-hoofdversterker of andere component.
- Als dit product worden aangesloten op een pre-hoofdversterker of component zonder een [PHONO]-aansluiting, können nicht voldoende volume en geluidskwaliteit worden verkreten. Zet in dat geval de schakelaar [PHONO/LINE] van dit toestel op [LINE], en sluitervolgens dit toestel aan op de ingang [LINE] van de pre-hoofdversterker of component of gebruik een phono-equalizer.

3 Sluit het netsnoer aan.

Aansluiten op een stopcontact met het bijgeleverde netsnoer. Wacht met aansluiten van het netsnoer totdat eerst alle aansluitingen tussen de appara-tuur onderling compleet zijn gemaakt.

Verbinding makes met een DJ-mengpanel

1 Zet de schakelaar [PHONO/LINE] op [PHONO].
2 Sluit de audiokabel aan op de ingang [PHONO] van het DJ-mengpaneel.

• Als dit product worden aingesloten op een DJ-mengpanele zonder een [PHONO]-aansluiting, können nicht voldoende volume en geluidskwaliteit worden verzregden. Zet in dat geval de schakelaar [PHONO/LINE] van dit toestel op [LINE], en sluitervolgens het toestel aan op de ingang [LINE] van het DJ-mengpanele.

3 Sluit het netsnoer aan.

Aansluiten op een stopcontact met het bijgeleverde netsnoer. Wacht met aansluiten van het netsnoer totdat eerst alle aansluitingen tussen de appara-tuur onderling compleet�n gemaatk.

Aansluiten van een computer

Dit toestel heeft geen USB-stuurprogramma nodig.

Opnemen (blz.15)

1 Sluit de USB-kabel aan op een USB-poort op de computer.

2 Sluit het netsnoer aan.

Aansluiten op een stopcontact met het bijgeleverde netsnoer. Wacht met aansluiten van het netsnoer totdat eerst alle aansluitingen tussen de appara-tuur onderling compleet�n gemaatkt.

Plaats het toestel op een vlak oppervlak zonder externe trillingen.

• Houd het toestel zo ver möglichk uit de buurt van het luidsprekersystem.
• Als het toestel erg zich bij een radio (AM/FM) staat, kan de radios verzoorzaken. Maak de afstand tot het toestel zo groot möglichk.

De hoogte van het hoofdtoestel aanpassen

Pas de hoogte aan door de schokdempo zo ver te draaien dat het hooftoestel horizontaal staat.

Bediening

Inschakelen van de stroom

1 Maak alle verbindingen en steek verwolgens de stekker in het stopcontact.
Aansluitingen (blz.12)
2 Zet de schakelaar [POWER] in de positie [ON] om het toestel in te schakelen.

De indicators van dit toestel lichten op en de stroom worden ingeschakeld.

Uitschakelen van de stroom

Zet de schakelaar [POWER] in de positie [OFF] om het toestel uit te schakelen.

De stroomvoorziening van dit toestel wordenuitgeschakeld.

Afspelen

Doe het volgende als Voorbereiding.

• Plaats een plaat op de draaitafel.
• Verwijder de naaldkap en de armklem.

1 Zet de schakelaar [POWER] in de positie [ON] om het toestel in te schakelen.
2 Selecteer met een van de snelheidsknoppen de geschikte draaisnelheid voor deplaat.
3 Druk op de [START/STOP] knop.

De draaitafel draait.

4 Duw de lifthendel omhoog en beweeg de arm maar de planta.
5 Duw de lifthendel omlaag.

De arm beweegt langzaam omlaag en het afspelen begint.

Het afspelen pauzeren

Duw de lifthendel omhoog.

De naald van het element worden van deplaat getild.
Duw de lifthendel omlaag om het afspelen te hervatten.

Het afspelen beeindigen

1 Duw de lifthendel omhoog, beweeg de arm maar de armsteun, en duw de lifthendel olaag.
2 Druk op de [START/STOP] knop.

De draaitafel kommt zonder schokken tot stilstand.

3 Zet de schakelaar [POWER] in de positie [OFF] om het toestel uit te schakelen.

Zet de arm vast met de armklem.

Bevestig de naaldkap om de naaldpunt te beschermen.

Sluit de stofkap.

De toonhoogte aanpassen

Beweeg de [TEMPO] schuifregelaar maar voren of maarachten.

Als je de schuifregelaar waar voren schuift, worden de draaisnelheid verhoegt. Als je hem maar achefteren schuift, worden de draaisnelheid verlaagd.

• Wanner de schuifregelaar [TEMPO] in het midden staat,licht de indicator geel-groen op en worden de gekozen draaisnelheid gebruikt (33 1/3 tsp, 45 tsp of 78 tsp).
• De schaal van de schuifregelaar [TEMPO] is een ruwe waarde. Gebruik deze als richtig.
• Je kunt controlleren of de gespecificeerde draaisnelheid in tpm bereikt is door maar de vier rijen met stroboscooppatronen te kijken rond de draaitafel.

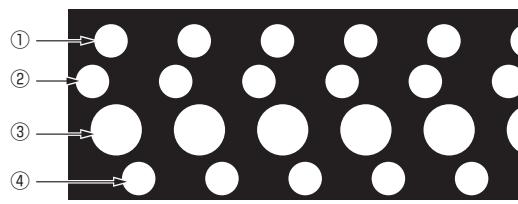

Stroboscooppatroon

① Het stroboscooppatroon lijkt stil te staan: 33 1/3 ppm (50 Hz voeding)
② Het stroboscooppatroon lijkt stil te staan: 45 ppm (50 Hz voeding)
③ Het stroboscooppatroon lijkt stil te staan: 33 1/3 ppm (60 Hz voeding)
④ Het stroboscooppatroon lijkt stil te staan: 45 ppm (60 Hz voeding)
- Het stroboscooppatroon van dit toestel worden verlicht met stroboscoopverlichting (rode LED). Gebruik algtd de stroboscoopverlichting om de toonhoogte te controleren.

Een platenhoes tonen

Zet de platenhoes ache ter de stoppers in de stofkap, zoals in de afbeeling wordengetoond.

• Plaats hier geen andere voorwerpen dan een platenhoes.
  Zet de platenhoes stevig achefter de stoppers.
• Pas op dat de platenhoes nicht omvalt als je deze functie tijdens het afspelen gebruikt. De staat of de naald kan beschadigd worden.
• Pas op dat je de stofkap Niet sluit terwijl de platenhoes er nog in staat.

Standaard EP-platen afspelen

Plaats de adapter voor EP-platen op de middenas en druk op de knop [45].

De naaldpunt verlichten

Als je op de schakelaar voor de naaldverlichting drukt,licht de naaldverlichting wit op en gaat hij omhoog maar de positie waarop de naaldpunt worden verlicht.

• Als je hem nicht nodig hebt, druk je op de schakelaar voor de naaldverlichting om hem te latent zakken. De schakelaar voor de naaldverlichting gaat UIT.
• Kijk Niet direct in het Licht wanneer de naalverlichting brandt.

Opnemen

Analoge platen können digitaal opgenomen worden door verbinding te makeen met een computer waarop de software "rekordbox" voor muzzlebeheer geinstalleerd is.

Details vind je op de productwebsite van rekordbox hieronder en in de bedieningshandleiding voor rekordbox onder [Support].

Vergewis je ervan dat het systeme is uitgeschakeld voordat je de volgende procedure uitvoert.

1 Houd het element met een hand vast.

2 Verwijder het element in de richting van de pijl terwijl je het naaldhoudergedeelte met je andere hand vasthoudt.

Het element verrangen

Dit toestel is nicht compatibel met MC-elementen. Gebruik een VM-element of een MM-element.

Het element verwijdermen

1 Verwijder de schroeven, moeren en sluitringen van de kopshell.

2 Ontkoppel de draden van het element.

Het element bevestigen

1 Sluit het element aan; let er waar bij op dat de kleuren van de draden van de kopshell en de symbolen bij de aansluitingen op het element overeenstemmen.

De kleuren van de draden van de kopshell en de symbolen op de elementaansluiingen dienen als volgt overeen te komen.

Vanaf de voorkant gezien: linksboven is L+: wit, linksonder is L-: blauw, rechtsboven is R+: rood, enrechtseronder is R-: groen.

• Sluit de draden stevig aan met een tang of dergelijke.

2 Bevestig het element op de kopshell met de schroeven, moeren en sluitstringen die bij het element geleverd werden.

• Bevestig het element deugdelijk op de kopshell.
• Als het element 5g of minder weegt, moet je het meegeleverde shellgewicht gebruiken.

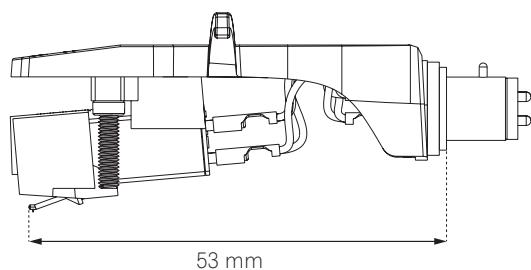

De overhang aanpassen

Pas de overhangpositie aan met de bevestigingsschroef voor het element. Gebruik waar bij de volgende meetschaal. De naaldpunt要去itkomen op een positie 53mm van het bevestigingsdeel van de arm.

Meetschaal voor aanpassing van de overhang

Aanvullende informatie

Verhelpen van storingen

• Verkeerde bedieding kan vaak de oorzaak zichen van een schijnbare storing of foutieve werkig. Als u denkt dat er iota mis is met deze apparatuur, moet u de punten hieronder controlleren en de [FAQ] voor de [PLX-500] op de Pioneer DJ-ondersteuningssite. pioneerdj.com/support/

Soms wordt het probleem door een andere component veroorzaakt. Inspector de andere componenten en elektrische apparaten die gebruikt worden. Als u het probleem Niet kunt verhelpen, vraag dan uw dichtstbijzijnde servicecentrum of uw vakhandelaar om het apparaat te latente repareren.
- Dit apparaat kan soms Niet goed werkken vanwege staatische elektricitieit of andere externe invloeden. In dat geval kunt u de juiste werking herstellen door de stroom uit te schakenen, 1 minuut te wachteten en dan de stroom wee in te schakenen.

Probleem	Controle	Oplossing
De stroom worden nicht ingeschakeld.	Is het netsnoor maar behoren aangesloten?	Sluit het meegeleverde stroomnoor op de juiste manier aan op een stopcontact.
	Staat de schakelaar [POWER] voor de stroomvoor-ziening op [ON]?	Zet de schakelaar [POWER] voor de stroomvoorzieening op [ON].
Er klinkt Niet of nauwelijks geluid.	Zijn de audiosnoeren goed aangesloten?	Zorg dat de audiokabel juist+zijn aangesloten.
	Zijn de aansluitbussen en de stekkers vuil?	Maak de aansluitbussen en de stekkers schoon voordat u aansluitingen gaatmakeen.
	Is de kopshell correct bevestigd?	Bevestig de kopshell correct.
Het geluid links en rechts worden omgekeerd.	Zijn de aansluitingen voor links en rechts op elkonderdeel van de apparatuur correct?	Sluit de audiokabel en de draden van de kopshell correct aan.
Er klinkt een laag zoemend (of brom-mend) geluidijdens het afspelen.	Staat of ligt er in de buurt van de veedingskabeleen ander elektrisch apparaat Zoals een tl-buis ofeen draad ervan?	Plaats de veedingskabel van de tl-buis of het andere apparaat zo ver möglichuktuitde buurt.
De naaldpunt komt Niet omlaag opdeplaat.	Is de naaldruk correct ingesteld?	Stel het contragewicht af voor de juiste naaldruk voor het gebruikte element.
	Is de arm horizontaal in evenwicht?	Draai aan het contragewicht tot de arm horizontaal staat.
De naald springt.	Is de naaldruk correct ingesteld?	Stel het contragewicht af voor de juiste naaldruk voor het gebruikte element.
	Is deplaat krom of heeft hij krassen?	Controler de staat van deplaat.
	Zit er veel stof aan de naaldpunt?	Verwijder de shell met het element, en verwijder stof e.d. van de naaldpunt meteen penseltje met een zachte punt.
	Is anti-skating correct ingesteld?	Stel anti-skating correct in.
	Is de armhoogte correct ingesteld?	Stel de armhoogte correct in.
De arm stopt halverwege en gaat netverder.	Heeft deplaat krassen?	Controler de staat van deplaat.
	Raakt de arm iets?	Controler de ruimte rond de arm. Verwijder eventuele obstakels.
Het geluid is zacht of hard (vervormd).	Is de aansluiting met de versterker correct voor het type element (uitgang)?	Zorg dat de aansluitsnoren jeust+zijn aangesloten.
	Is de schakelaar [PHONO/LINE] correct ingesteld?	Zet de schakelaar [PHONO/LINE] in de juiste stand naargelang de ingangsana-sluiting van het aangesloten apparaat.
De draaiafel trilt erg wanneer hijdraait.	Er zit vuil enz. bij de bevestigingen van de draiaftelen de middenas.	Verwijder het vuil.

Voorzorgen bij het gebruik

Over condensvocht

Er kuren waterdruppeltjes uit de lucht in het apparaat (vooral op mechanische onderdelen en lenzen) condenseren; bijvoorbeeld 's winters, als het apparaat vanuit een koude omgeving worden meegenomen aan een warme ruimte, of als de ruimte waarin het apparaat staat plotseling wordt verwarmd. Als er condensatie in het apparaat is opgetrenden, za het niet goed werkken en kurz u het even Niet gebruiken. Laat het apparaat gewoon utgeschakeld ongeveeer 1 tot 2 ullr op kamertemperaatur staan (hoe lang het duurt hangt af van de hoeveelheid condensatie). Het condensvocht zal verdampen en dan kurz u het apparaat weeer normala gebruiken. Condensatie kan zich ook's zomers voordoen als het apparaat in de directe luchtstroom van een airconditioner e.d. staat. In dat geval kutn u het apparaat better op een andere plaats zetten.

Transport van het toestel maar een andere locatie

Gebruik het oorspronkelijke verpakkingsmaterial om het toestel in te pakken.

Als het oorspronkelijke verpakkingsmaterialienietmeeraanwezigis,let dan zeker op de volgende punten.

• Verwijder de slipmat en de draaitafel voor het inpakken.
• Verwijder de kopshell en het contragewicht van de arm en pak ze voorzichtig in.
• Zet de arm vast met de armklem, en zet hem met tape vast zodat hij nicht kan bewegen.
• Wikkel het hoofdtoestel in een deken of zacht papier zodate hij nicht kan worden beschadigd.
• Neem het toestel zo vast dat er geen kracht worden UITgeoefend op de arm.

Onderhoud van de onderdelen

Zet de stroom van de versterker uit wanneer je de kopshell bevestigt en verwijdert.

Als je dit doet verwijl het volume hoog staat, kan de luidspreker beschadigd worden.

• Verwijder de shell met het element, en verwijder stof e.d. van de naaldpunt met een penseeltje met een zachte punt.
• Reinig platen met platenreiniger van een goede kwaliteit.
• Reinig de aansluiting van de kopshell met een zachte doek of gelijkaardig materiaal en bevestig hem terug aan de arm.

De stofhoes e.d. reinigen

Reinig de stofhoes en de kast met een zachte doeck

• Reinig de stofhoes Nietijdens het aftspelen. De arm kan door de stofhoes worden aangetrokken door staatische elektricitit.

Over handelsmerken en gedeponeerde handelsmerken

"Pioneer DJ" is een handelsmerk van PIONEER CORPORATION en wordt in licentie gebruikt.
-rekordbox™ is een handelsmerk of geregisteerd handelsmerk van de AlphaTheta Corporation.

De hierin vermelde namen van bedrijven en hun producten zijn de handelsmerken of geregisteerde handelsmerken van hun respectieve eigenaars.

Specifications

Voeding. 110 V tot 120 V of 220 V tot 240 V wisselstroom, 50 Hz/60 Hz
Stroomverbruik. 11 W
Gewicht hoofdapparaat. 10,7 kg
Buitenafmetingen. 450 mm (B) × 158,5 mm (H) × 367,5 mm (D)
Toegestane bedrijsftemperatuur. +5°C tot +35°C
Toegestane luchtvochtigheid. 5% tot 85% (zonder condensatie)

Draaitafel

Aandrijving. Directe servoandrijying
Motor. Borstelloze DC-motor met 3fasen
Remsystem. Elektronische rem
Draaisnelheid. 33 1/3 tpm, 45 tpm, 78 tpm
Instelbereik draaisnelheid. ±8%
Wow en flutter. 0,15% of minder WRMS
S/R-verhouding. 50 dB ofmeer
Draaitafel. Aluminium gegoten Diameter: 332 mm
Startkoppel. 1,6 kg-cm ofeer
Starttijd. 1 seconden of minder (bij 33 1/3 tpm)

Arm

Type arm. Universele S-vormige arm, cardanische lagering, statische balans
Effectieve lenghte 230,5 mm Overhang .16 mm Volgfout. Minder dan 3^ Instelbereik armhoogte . 6mm Variabel bereik naalddruk. .0g tot 4,0 g (1 schaal 0,1 g) Aangewezen elementgewicht ..9,5 g of minder (enkel element) Type element VM

Uitgangsspanning

PHONO 2.5 mV/1 kHz LINE 150 mV/1 kHz De technische gegevens en het ontwerp van dit product kannen vanwege voortgaande verbetering zonder voorafgaande kennisgeving worden gewijzigd.

© 2016 AlphaTheta Corporation. Alle rechten voorbehonden.
