BEDIENUNGSANLEITUNG PLX-500 PIONEER DJ

Die oben angegebene Pioneer DJ-Website enthalt früig gestellte Fragen, Informationen über Software und andere wichtige Informationen und Dienste, die Ihnen halten, Ihr Produkt optimal zu verwenden.

14 HEIGHT ADJUST lock

15 HEIGHT ADJUST dial

15 Molette HEIGHT ADJUST

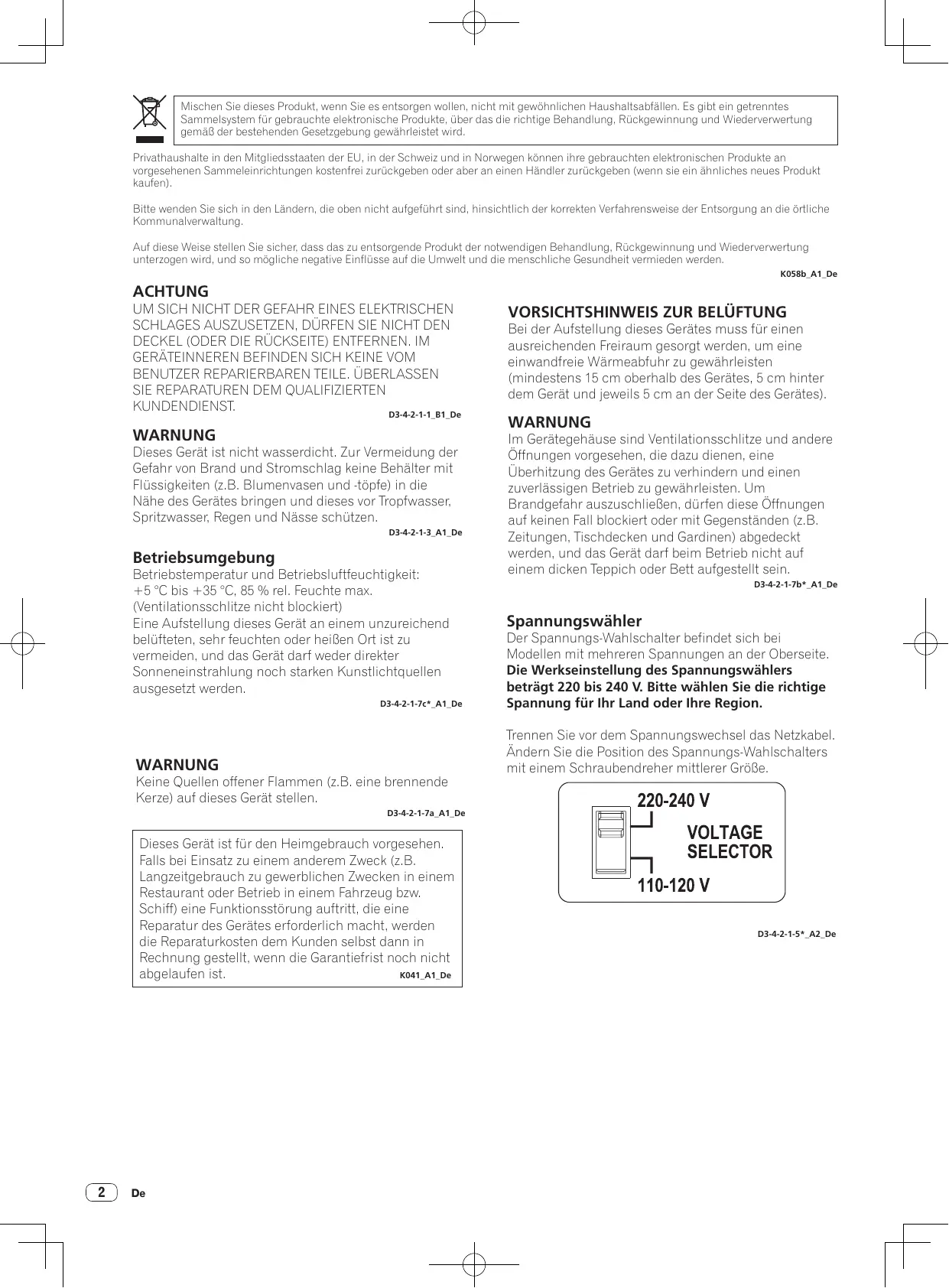

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (wenn sie ein ähnliches neuen Produktkaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgeführst sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die ortliche Kommunalverwaltung.

Auf diese Weise stellen Sie safer, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058b_A1_De

ACHTUNG

UM SICH NICT DER GEFAIR EINES ELEKTRISCHEN SCHLAGES AuszusetZEN, DURFEN SIE NICT DEN DECKEL (ODER DIE RUCKSEITE) ENTFERNEN. IM GERATEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. UBERLASSEN SIE REPARATUREN DEM QUALIFIZIEREN KUNDENDIENST.

D3-4-2-1-1_B1_De

WARNING

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -topfe) in die Nähe des Gerätes bringen und这点es vor Tropfwasser, Spritzwasser, Regen und Nasse schützen.

D3-4-2-1-3_A1_De

Betriebsumgebung

Betriebstemperatur und Betriebsluftfeuchtigkeit: +5^ bis +35^ , 85% rel. Feuchte max. (Ventilationsschlitze nicht blockiert)
Eine Aufstellung theses Gerät an einem unzureichend belufteten, sehr feuchten oderHEYen Ort ist zu vermeiden, und das Gerätarf dwer direkter Sonneneinstruhlung noch starken Kunstlichtquellen ausgesetzt werden.

D3-4-2-1-7c*A1De

WARNING

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf diesen Gerät stellen.

D3-4-2-1-7a_A1_De

Dieses Gerät ist für den Heimgebrauch vorgesehen. Falls bei Einsatz zu einem anderem Zweck (z.B. Langzeitgebrauch zu gewerblichen Zwecken in einem Restaurant oder Betrieb in einem Fahrzeug bzw. Schiff) eine Funktionstörung auftritt, die eine Reparatur des Gerätes erforderlich macht, werden die Reparaturkosten dem Kunden selbst dann in Rechnung gestellt, wenn die Garantiefrist noch nicht abgelaufen ist. K041_A1_De

VORSICHTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung these Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 15 cm oberhalb des Gerätes, 5 cm hinter dem Gerät und jeweils 5 cm an der Seite des Gerätes).

WARNING

Im Gerätegehause sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dieren, eine Überhitzung des Gerätes zu verhindern und einen zuverlässigen Betrieb zu gewährleisten. Um Brandgefahr auszuschreiben,)dürfen diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein.

D3-4-2-1-7b*A1_De

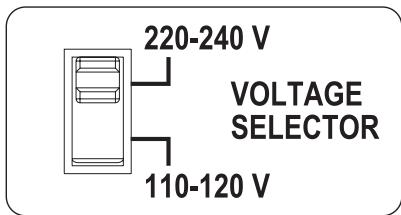

Spannungswahler

Der Spannungs-Wahlschalter befindet sich bei Modellen mit mehreren Spannungen an der Oberseite. Die Werkseinstellung des Spannungswährers beträgt 220 bis 240 V.itte wahlen Sie die richtige Spannung fur Ihr Land oder ihre Region.

Trennen Sie vor dem Spannungswechsel das Netzkabel. Ändern Sie die Position des Spannings-Wahlschalters mit einem Schraubendreher mittlerer Höhe.

D3-4-2-1-5*A2De

VORSICHT MIT DEM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.a. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf auf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prufen Sie das Netzkabel von Zeit zu Zeit. Sollet es beschädigt sein, wenden Sie sich an ihre{nachste Kundendienstelle oder ihren Handler, um es zu ersetzen. S002*.A1_De

ACHTUNG

Der POWER-Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation.soft abgezogen werden kann. Um Brandgefahr ausschlussieben, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a*A1De

Inhalt

Zum Lesen dieser Anleitung

• Vielen Dank, dass Sie sich für diese Pioneer DJ-Produkt entschieden haben.

Lesen Sie unbedingt这部分 Infoblatt, den es enthalt wichtige

Informationen, mit denen Sie sich vor dem Gebrauch diesen

Produktes vertraut machen müssen.

Nachdem Sie die Bedienungsanleitung gelesen haben, legen Sie sie griffbereit zum Nachschlagen ab.

• In dieser Broschüre werden die Namen der Tasten und Anschlusses des Hauptgerats in eckigen Klammern ([]) angegeben.

Beispiele:

Drucken Sie die Taste [START/STOP].

Vor der Inbetriebnahme

Merkmale. 5

Lieferumfang. 5

Bevor Sie beginnen

Installieren vonrekordbox (Mac/Windows) 6

Montage. 6

Bezeichnungen und Funktionen der Komponenten

Oberseite 8

Rückseite 9

Anpassung

Anpassendes Tonarmgleichgewichts 10

Anpassen des Nadeldrucks. 10

Anti-Skating-Anpassung 11

Anpassen der Höhe des Armhebers 11

Anpassen der Armhöhe 11

15 Anschluse

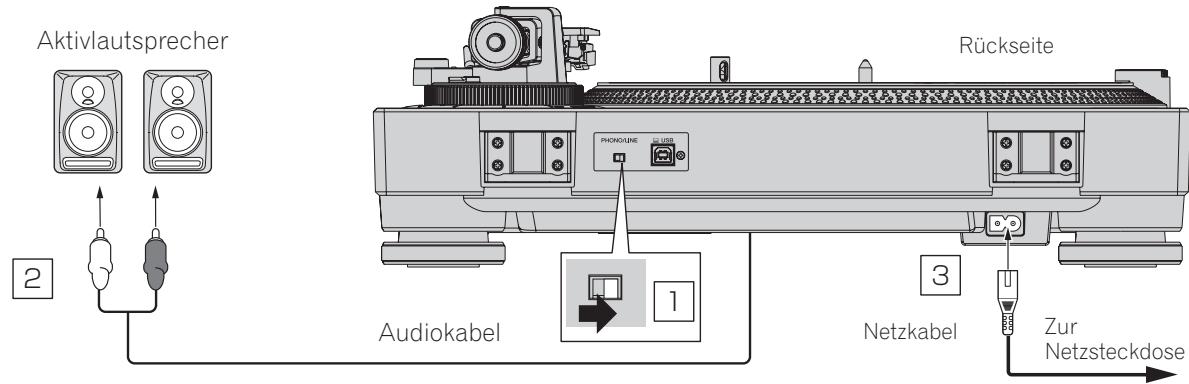

Anschlieben der Aktivlautsprecher. 12

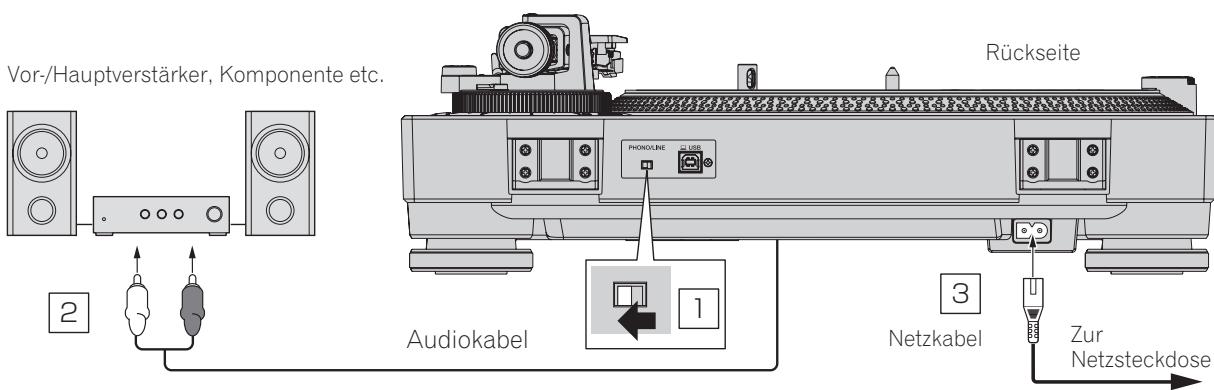

Anschluss an einen Vor-/Hauptverträger und eine Komponente..... 12

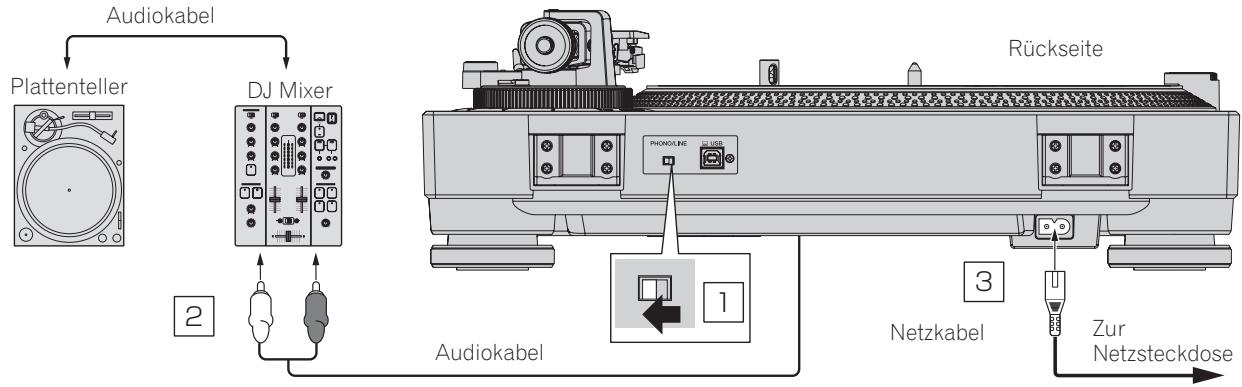

Anschluss an einen DJ-Mixer. 13

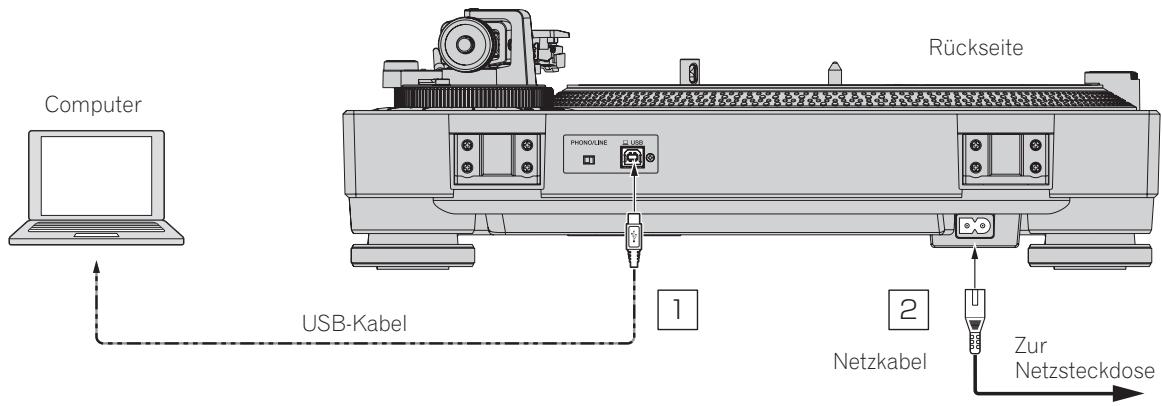

Verbinden mit einem Computer 13

Installationsort 13

Anpassen der Höhe des Hauptgeräts 13

Bedienung

Einschalten der Stromversorgung 14

Ausschalten der Stromversorgung. 14

Wiedergabe 14

Anhalten der Wiedergabe 14

Beendener Wiedergabe 14

Anpassen der Tonhöhe 14

Aufstellen einer Schallplattenhülle. 14

Abspielen einer Standard-EP 14

Beleuchting der Nadelspitze 15

Aufnahme. 15

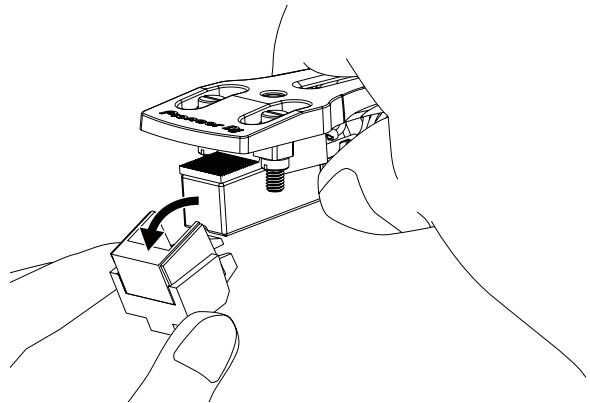

Austauschen der Nadel 15

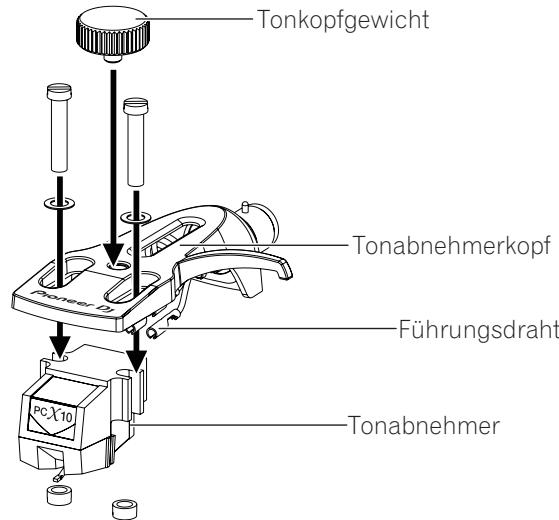

Wechseln des Tonabnehmers 15

Zusätzliche Informationen

Störungssuche 16

Vorsichtshinweise. 16

Wartung der einzelnen Teile 17

Über Markenzeichen und eingetragene Markenzeichen 17

Technische Daten. 17

Vor der Inbetriebnahme

Merkmale

Dieser Plattenspieler mit Direktantrieb für ein hohes Drehmoment kann für verschiedene Anwendungen – vom Musikhören zu Hause bis hin zu DJ-Auftritten – eingesetzt werden.

Hochwertiger analoger Schallplatten-Sound

Der Weg von der Nadelspitze zum PHONO/LINE-Ausgang wurde so kurz wie möglich konzipiert, um die Klangqualität von analogen Schallplatten so originalgetreu wie möglich wiederzügenb.

Da zudem sowohl der PHONO-Ausgang als auch der LINE-Ausgang unterstützt wird, können Sie durch den direkten Anschluss von Aktivlautsprechern problemlos einen hochwertigen analogen Schallplatten-SoundGENIEBen.

Einfaches digitales Aufnahme

Über den USB-B-Anschluss konnen Sie这点 Gerät und einen PC oder Mac direkt verbinden und dann analoge Schallplatten-Sound-Quellen auf dem PC oder Mac aufnehmen, indem Sie这点 zu Daten konvertieren. Die direkte Aufnahme mit einfacher Bedienung kann mit der Aufnahmefunktion der kostenlosen Musikverwaltungsanwendung „rekordbox" (Version 4.2.1 oder höher) erfolgen.

Plattenspiefer mit Direktantrieb für DJ-Auftritte

Der Einsatz eines System mit Direktantrrieb für ein hohes Drehmoment ermöglich das Mixen von Tracks, Scratching und andere DJ-Funktionen durch die Kombination von zwei dieser Geräte mit einem DJ-Mixer.

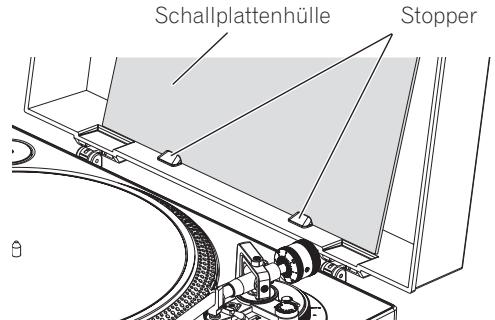

Abdeckhaube als Ständer für eine Schallplattenhülle

Eine Schallplattenhülle kann auf der Abdeckhaube aufgestellt werden, wenn die Abdeckhaube geöffnet ist. Dadurch konnen Sie beim Hören von analogem Schallplattensound auf die Schallplattenhülle schauen.

Lieferumfang

• Plattenteller
• Slipmat
  Abdeckhaube
• Adapter für EPs
• Gegengewicht
• Tonabnehmerkopf (inklusive Tonabnehmer)
• Tonkopfgewicht
  Netzkabel
  USB-Kabel
  Audio-Adapterkabel (Stereo-Klinkenstecker (weiblich) zu Stereo-Miniklinkenstecker (männlich))
• Garantie (für bestimmte Regionen)
  Bedienungsanleitung (dieses Dokument)
  Die mitgelieferte Garantie gilt fur die Region Europa.

WARNING

Kleine Teile außerhalb der Reichweite von Kleinkindern und Kindern aufbewahren. Bei unbeabsichtigtem Verschlucken ist unverzüglich ein Arzt aufzusuchen.

D41-6-4_A1_De

Bevor Sie beginnen

Installieren vonrekordbox (Mac/Windows)

1 Gehen Sie zu rekordbox.com.

• Der Seiteninhalt kann ohne Ankündigung geändert werden.

2 Lesen Sie die Kurzanleitung und klichen Sie auf [Free To Download].

Free To Download

Ver. (20

3 Lesen Sie die Software

Endbenutzerlizenzvereinbarung sorgfältig durch und aktivieren Sie das Kontrollkästchen [Akzeptieren], wenn Sie einverstanden sind.

Wenn Sie das Kontrollkastchen aktivieren, können Sie [Download] anklichen.

4 Klichen Sie auf [Download].

Der Download von rekordbox (Mac/Windows) beginnt.

5 Doppelklicken Sie auf die heruntergeladene Datei, um sie zu entpacken.

6 Doppelklicken Sie auf die entpackte Daten, um den Installationsassistenten zu starten.

7 Lesen Sie die Software-Lizenzvereinbarung sorgfältig durch und fahren Sie mit der Installation entsprechend der Anweisungen auf dem Bildschirm fort, wenn Sie dieser zustimmen.

• Wenn Sie mit dem Inhalt der Software-Lizenzvereinbarung nicht einverstanden sind, brechen Sie die Installation ab.

8 Wenn der Bildschirm mit der Fertigstellung der Installation angezeigt wird, folgen Sie den Anweisungen auf dem Bildschirm, um den Installationsassistenten zu schreiben.

Die Installation ist damit abgeschlossen.

• Um rekordbox dj, rekordbox dvs und rekordbox video zu benutzen, ist eine Aktivierung (Lizenz-Authentication) erforderlich. Entnehmen Sie Einzelheiten der Bedienungsanleitung von rekordbox. https://rekordbox.com/en/support/manual.php

Montage

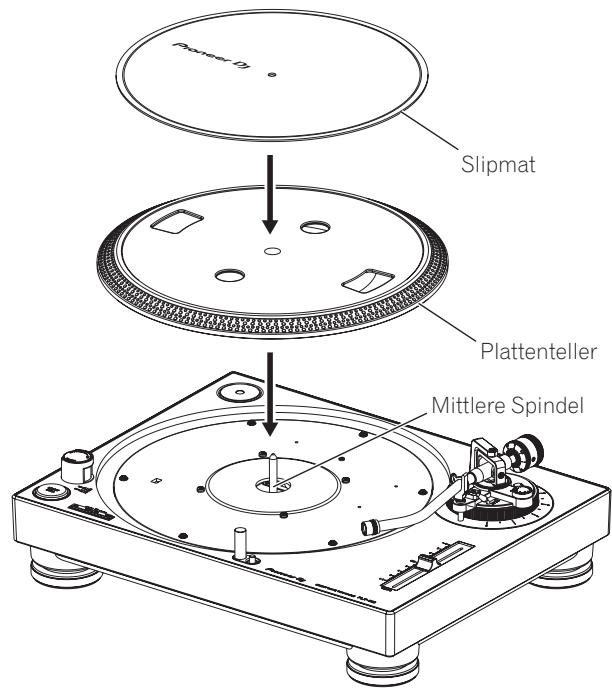

1 Setzen Sie den Plattenteller und die Slipmat auf.

Setzen Sie den Plattenteller auf die mittlere Spindel und platzieren Sie die Slipmat auf den Plattenteller.

• Schlagen Sie bereits nicht mit dem Plattenteller auf das Hauptgerät und halten Sieihn nicht fallen.

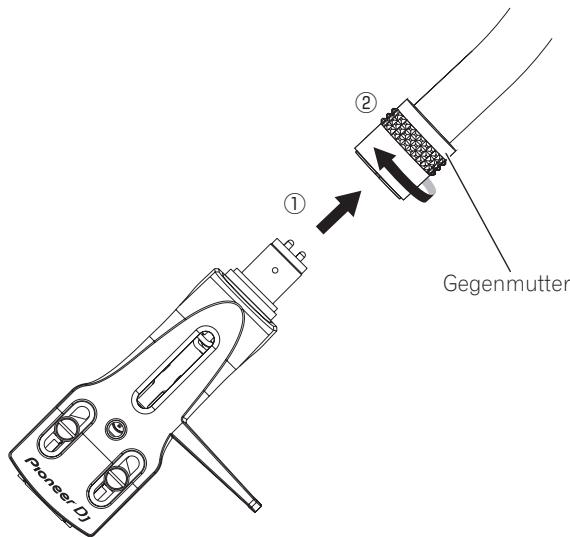

2 Bringen Sie den Tonabnehmerkopf an.

Setzen Sie den Tonabnehmerkopf mit angebrachte Tomabnehmer in den Tonarm ein. Ziehen Sie als Nächstes die Kontermutter an, während Sie damit den Tonabnehmerkopf horizontal halten.

• Entfernen Sie vor der Verwendung die Nadelabdeckung, ohne darauf die Nadelspitze zu berühren.

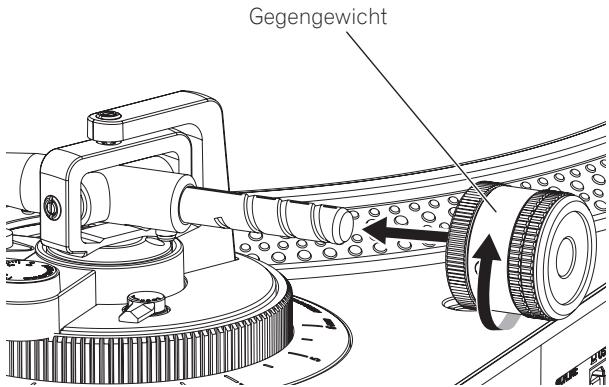

3 Bringen Sie das Gegengewicht an.

Befestigen Sie das Gegengewicht am hinteren Schaat des Tonarms.

Bringen Sie die Abdeckhaube an.

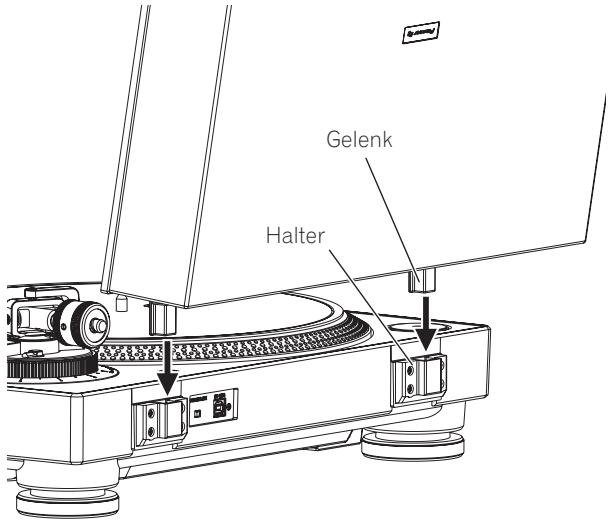

Schieben Sie die Gelenke der Abdeckhaube in die Halter an der Rückseite des Geräts.

Wenn Sie die Abdeckhaube entfernen, ziehen Sie die Gelenke bei geöffneter Abdeckhaube nach obenHERE.

Bezeichnungen und Funktionen der Komponenten

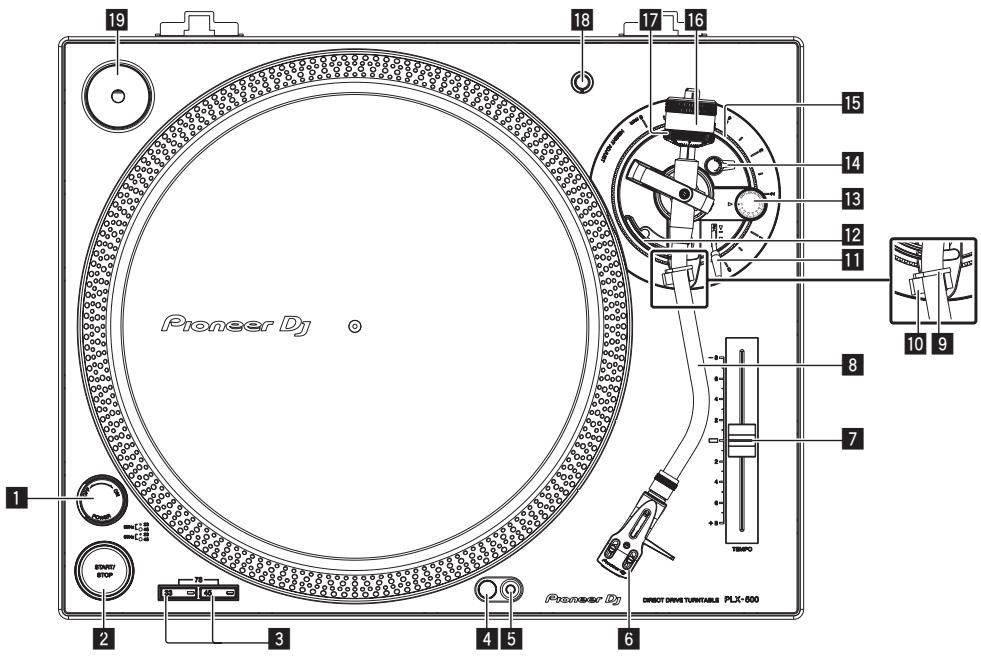

Oberseite

1 POWER Schalter

Wenn dieser Schalter in die [ON]-Position gestellt wird, wird das Gerät eingeschaltet und die Stroboskop-Beleuchtung an der Seite leuchtet.

Einschalten der Stromversorgung (S.14)
Ausschalten der Stromversorgung (S.14)

2 START/STOP-Taste

Durch Drücken auf die Taste wird die Drehung des Plattentellers gestartet oder gestoptt.

Wiedergabe (S.14)

3 Drehzahländerungstaste

Ändert die Drehzahl entsprechend der abzuspielenden Schallplatte.

• Drücken Sie bei einer Platte mit 33 1/3 U/Min auf die [33]-Taste.
• Drücken Sie bei einer Schallplatte mit 45 U/Min auf die [45]-Taste.
• Bei einer Schallplatte mit 78 U/Min drücken Sie die [33]-Taste und die [45]-Taste gleichzeitig.
  Wiedergabe (S.14)

4 Nadelbeleuchtung

Beleuchtet die Nadelspitze.
Beleuchtung der Nadelspitze (S.15)

5 Nadelbeleuchtungsschalter

Die Nadelbeleuchtung leuchtet in weiß und reicht bis zur Beulechungsposition der Nadelspitze.
Beleuchting der Nadelspitze (S.15)

6 Tonabnehmerkopf

7 TEMPO-Schieber

Der Schieber lassst sich zur Feineinstellung der Drehzahl vor- und zurückschieben.
Anpassenden Tonhöhe (S.14)

8 Tonarm

Anpassung (S.10)

9 Armhalterung

Halt den Tonarm.

10 Armstütze

Stützt den Tonarm.

11 Anhebehebel

Wenn der Hebel nach oben gezogen wird, Goes der Tonarm nach oben. Wenn der Hebel nach unten gedruckt wird, goes der Tonarm nach unter.

2 Armheber

These Vorrichtung wird verwendet, um den Tonarm nach oben und unter zu haben. Er wird über den Anhebehebel bedient.

13 ANTI SKATING-Drehrad

Beim Abspielen einer Schallplatte wird die Nadelspitze durch die Skatingkraft zum inneren Perimeter gezogen. Durch Anpassen die-ses Drehrads an den Nadeldruckwert wird diese Kraft eliminiert.

Anti-Skating-Anpassung (S.11)

14 HEIGHT ADJUST-Verriegelung

Verriegelt die angepasste Armhöhe.
Anpassenden Armhöhe (S.11)

15 HEIGHT ADJUST-Drehrad

PassdieHohe des Tonarms an.
AnpassenderArmhoe(S.11)

16Gegengewicht

Gleicht das Gewicht des Tonarms aus, und passst den Nadeldruck an.

Anpassung (S.10)

17 Nadeldruckanpassungsring

Passd den Nadeldruck an den Tonabnehmer an.
Anpassenden Nadeldrucks (S.10)

18 Tonabnehmerkopf-Ständer

Halt den Tonabnehmerkopf.

19 Adapter für EPs

Spiel Standard-EPs ab.
Abspielener einer Standard-EP (S.14)

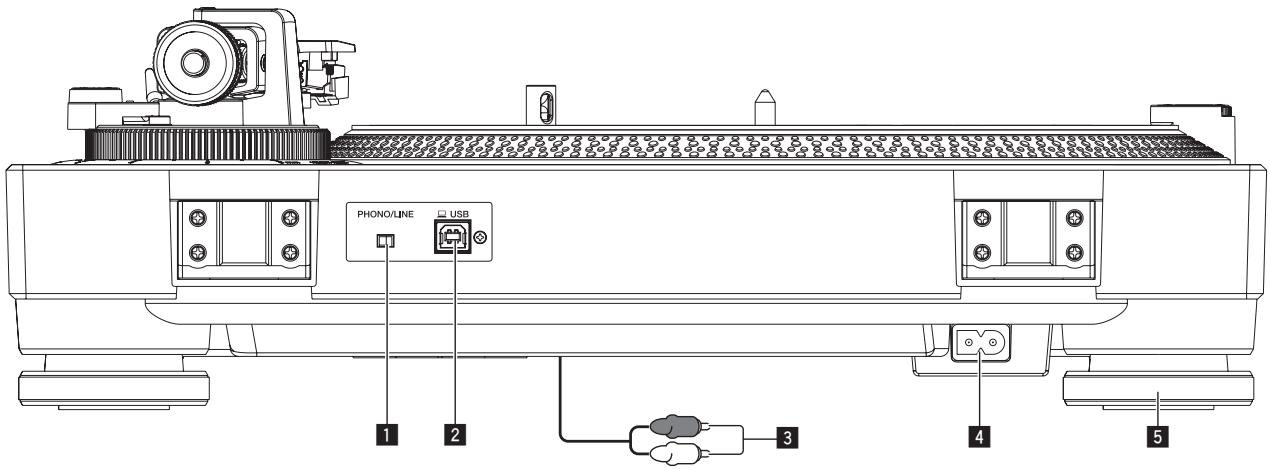

Rückseite

1 PHONO/LINE-Regler

Schaltet den Pegel des Soundausgangs von diesen Gerät um.
- [PHONO]: Wahlen Sie dies, wenn these Gerät mit einem Gerät verbunden ist, das den Phono-Pegel-Eingang, wie z. B. einen Vor-/Hauptverträger oder eine Komponente, unterstützt.
- [LINE]: Wahlen Sie dies, wenn these Gerät mit einem Gerät verbunden ist, das den Line-Pegel-Eingang, wie z. B. Aktivloutsprecher, unterstützt.

ACHTUNG

Verbinden Sie das Gerät nicht mit einem Gerät, das den Phono-Pegel-Eingang untersutzt, wenn der PHONO/LINE-Schalter sich im Zustand [LINE] befindet.

2 USB-Anschluss

Schlieben Sie das USB-Kabel (mitgeliefert) hier an.
Verbinden mit einem Computer (S.13)

3 Audiokabel

Anschluse (S.12)

4 AC IN

Stellt die Verbindung zum Stromnetz mit dem mitgelieferten Netzkabel her. Warten Sie, bis alle Verbindungen zwischen den Geräten hergestellt sind, bevor Sie das Netzkabel anschließen.

• Verwenden Sie immer das mitgelieferte Netzkabel.

5 Dampfer

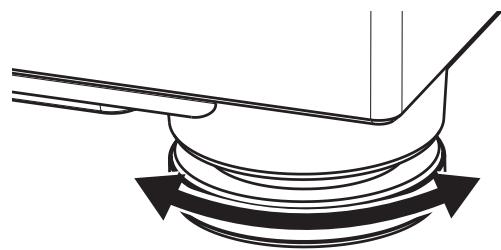

Dämpft äußere Vibrationen. Durch Drehen der Dämpfer wird die Plattenspielerhöhe angepasst.
AnpassenderHohdesHauptgerats(S.13)

Anpassung

Anpassendes Tonarmgleichgewichts

Da sich das Gewicht des Tonabnehmers und Tonabnehmerkopfes je nach Produkt unterschieden, muss das Gleichgewicht des Tonarms angepasst werden.

Nehmen Sie folgende Vorgänge vor.

• Entfernen Sie die Nadelabdeckung und die Armhalterung und achtenden Sie darauf, nicht die Nadelspitze zu berühren.
• Drücken Sie den Anhebehebel nach unten.
• Stellen Sie das [ANTI SKATING]-Drehrad auf "0".

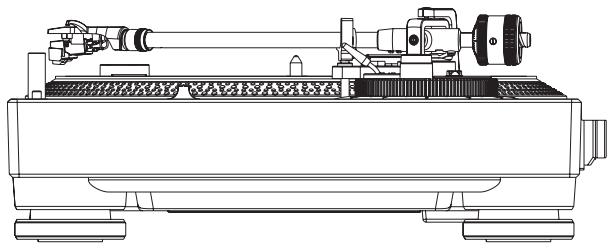

Nehmen Sie den Tonarm von der Armstätze, und passen Sie das Gegengewicht so an, dass der Arm horizontal steht.

Drehen Sie das Gegengewicht so welt, bis der Tonarm beinahe horizontal steht.
- Achten Sie beim Bewegen des Tonarms darauf, dass die Nadelspitzen nicht direkt den Plattenteller o.ä. berührt.

Anpassen des Nadeldrucks

Um Nadelsprünge oder Tonverzerrungen zu verhindern, muss der Nadeldruck an den geeigneten Nadeldruckwert entsprechend des Tonabehmers angepasst werden.

Der geeignete Nadeldruckwert für den mitgelieferten Tonabnehmer beträgt 3,0 g bis 4,0 g.

Nehmen Sie folgende Vorgänge vor.

• Setzen Sie den Tonarm zurück auf die Armstätze, und sichern Sieihn mit der Armhalterung.

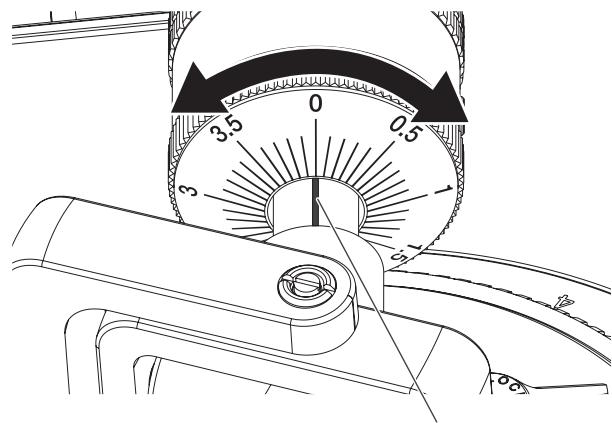

1 Richten Sie die "0" am Nadeldruckanpassungsring an der mittleren Linie des hinteren Armschafts aus.

Verhindern Sie mit Ihrém Finger, dass sich das Gegengewicht bewegt, und stellen Sie den Nadeldruckanpassungsring so ein, dass die Zahl "0" an der Schwarzen mittleren Linie des hinteren Tonarmschafts ausgerichtet ist.

Mittlere Linie

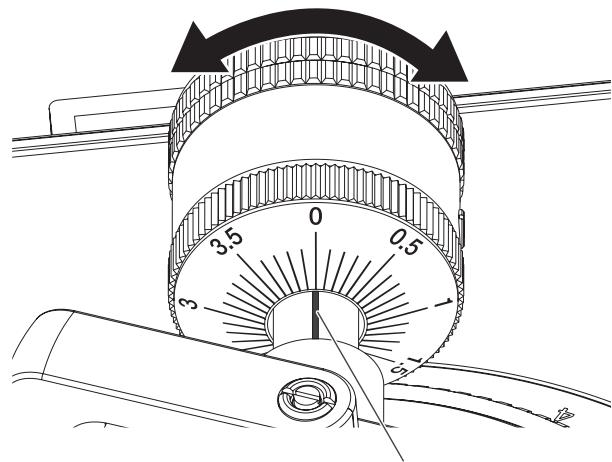

2 Passen Sie den Nadeldruck an.

Drehen Sie das Gegengewicht, um den geeigneten Nadeldruckwert für ihren Tonabnehmer einzustellen.

• Gemeinsam mit dem Gegengewicht dreht sich auch der Nadeldruckanpassungsring. Stellen Sie den Nadeldruck auf den geeigneten Wert unter Beobachtung des Anpassungsrisings ein.

Mittlere Linie

Anti-Skating-Anpassung

These Anpassung soll Nadelsprünge verhindern.

Stellen Sie die gleiche Position auf der Skala wie für den Nadeldruckwert ein.

Drehen Sie das [ANTI SKATING]-Drehrad, bis die Referenzlinie auf den gleichen Wert wie für den Nadeldruckwert des Tonabnehmers eingestellt ist.

Beider Scratch-Wiedergabe

Passen Sie die Skalenposition an den Wiedergabevorgang an, um Nadelsprünge zu verhindern.

Anpassen der Höhe des Armhebers

Wenn Sie einen anderen als den mitgelieferten Tonabnehmer benutzen, passen Sie diesen Wert an den benutzten Tonabnehmer an. Nehmen Sie folgende Vorgänge vor.

• Eine Schallplatte wird auf der Slipmat platziert.
• Entfernen Sie die Nadelabdeckung und die Armhalterung und achtenden Sie darauf, nicht die Nadelspitze zu berühren.
• Ziehen Sie den Anhebehebel nach oben, und setzen Sie den Tonarm auf die Schallplatte.

Passen Sie die Höhe an, indem Sie die Schraube drehen, während der Armheber nach unten gedrückt wird.

• Wenn die Schraube im Uhrzeigersinn gedreht wird, verringiert sich der Abstand zwischen Schallplatte und Nadel.
• Wenn die Schraube entgegen dem Uhrzeigersinn gedreht wird, erhöht sich der Abstand zwischen Schallplatte und Nadel.

Die Höhe des Armhebers (der Abstand zwischen Schallplatte und Nadel, wenn der Anhebehebel nach oben gezogen wird) ist werkseitig auf einen Bereich von 8 bis 13 mm eingestellt.

Anpassen der Armhöhe

Wenn Sie den mitgelieferten Tonabnehmer benutzen, ist die Position „0" korrekt. Wenn Sie einen anderen als den mitgelieferten Tonabnehmer benutzen, passen Sie diesen Wert an den benutzten Tonabnehmer an.

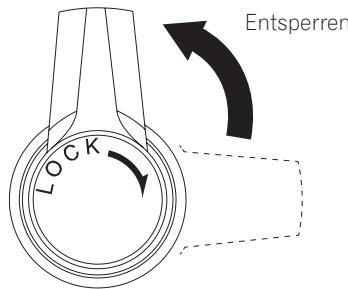

1 Drehen Sie die [HEIGHT ADJUST]-Verriegelung zur Entriegelung.

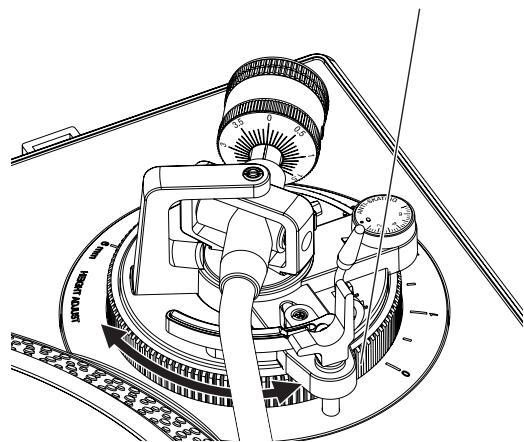

2 Drücken Sie den Anhebehebel nach unten, setzen Sie die Nadel auf die Schallplatte, und drehen Sie dann am [HEIGHT ADJUST]-Drehrad, um den Tonarm parallel an der Schallplatte auszurichten.

So anpassen, dass der Tonarm horizontal stehen.

[HEIGHT ADJUST]-Drehrad

3 Drehen Sie die [HEIGHT ADJUST]-Verriegelung, um die Armhöhe zu sichern.

Drehen Sie nach der Anpassung der Armhöhe immer die [HEIGHT ADJUST]-Verriegelung, um den Arm zu sichern.

Anschlüsse

• Schalten Sie die Stromversorgung aus undziehen Sie das Netzkabel aus der Netzsteckdose, bevor Sie Geräte anschließen oder die Anschlüsse ändern.
• Beachten Sie die Bedienungsanleitung der angeschlossenen Komponente.
  SchlieBien Sie das Netzkabel an, nachdem alle Anschlusse zwischen den Geräten vorgenommen wurden.

Anschließlich der Aktivlautsprecher

1 Stellen Sie den [PHONO/LINE]-Schalter auf [LINE].
2 SchlieBen Sie das Audio-Kabel an die [LINE]-Eingangsbuchse der Aktivlautsprecher usw. an.

• Benutzen Sie, falls nötig, das mitgelieferte Audio-Adapterkabel.
  3 SchlieBen Sie das Netzkabel an.

Stell the Verbindung zum Stromnetz mit dem mitgelieferten Netzkabel her. Warten Sie, bis alle Verbindungen zwischen den Geräten hergestellt sind, bevor Sie das Netzkabel anschließen.

Anschluss an einen Vor-/Hauptveränder und eine Komponente

1 Stellen Sie den [PHONO/LINE]-Schalter auf [PHONO].

2 Verbinden Sie das Audiokabel mit der [PHONO] -Eingangsbuchse des Vor-/Hauptverständerkers oder einer anderen Komponente.

• Wenn these Produkt an einen Vor-/Hauptveränder oder eine Komponente ohne [PHONO]-Buchse angeschlossen ist, kann keine ausreichende Lautstärke- und Tonqualität erzielt werden. Stellen Sie in thisem Fall den [PHONO/LINE]-Schalter these Geräts auf [LINE] und schreiben Sie dann diese Gerät an die [LINE]-Eingangsbuchse des Vor-/Hauptveränderkrs oder der Komponente an oder benutzten Sie einen Phono-Equalizer.
  3 SchlieBen Sie das Netzkabel an.

Stell the Verbindung zum Stromnetz mit dem mitgelieferten Netzkabel her. Warten Sie, bis alle Verbindungen zwischen den Geräten hergestellt sind, bevor Sie das Netzkabel anschließen.

Anschluss an einen DJ-Mixer

1 Stellen Sie den [PHONO/LINE]-Schalter auf [PHONO].
2 SchlieBen Sie das Audio-Kabel an die [PHONO]-Eingangsbuchse des DJ-Mixers an.

• Wenn these Produkt an einen DJ-Mixer ohne [PHONO]-Eingangsbuchse angeschlossen ist, kann keine ausreichende Lautstärke- und Tonqualität erzielt werden. Stellen Sie in thisem Fall den [PHONO/LINE]-Schalter these Geräts auf [LINE] und schreiben Sie dann das Gerät an die [LINE]-Eingangsbuchse des DJ-Mixers an.
  3 SchlieBen Sie das Netzkabel an.

Stell the Verbindung zum Stromnetz mit dem mitgelieferten Netzkabel her. Warten Sie, bis alle Verbindungen zwischen den Geräten hergestellt sind, bevor Sie das Netzkabel anschlieben.

Verbinden mit einem Computer

Eine USB-Treibersoftware wird fur dieses Gerät nicht benötigt.

Aufnahme (S.15)

1 SchlieBen Sie das USB-Kabel an den USB-Anschluss am Computer an.
2 SchlieBen Sie das Netzkabel an.

Stell the Verbindung zum Stromnetz mit dem mitgelieferten Netzkabel her. Warten Sie, bis alle Verbindungen zwischen den Geräten hergestellt sind, bevor Sie das Netzkabel anschreiben.

Installationsort

Stellen Sie das Gerät auf eine ebene Oberfläche, die keinen externen Vibrationen ausgesetzt ist.

• Halten Sie das Gerät soweit wie möglich vom Laufsprechersystem entfernt.
• Wenn sich das Gerät in der Höhe eines Radios befindet (AM/UKW-Empfang), konnte das Radio Rauschen verursachen. Halten Sie einen so großen Abstand wie möglich.

AnpassenderHöhe des Hauptgeräts

Passen Sie die Höhe an, indem Sie die Dämpfer so drehen, dass das Hauptgerät horizontal steht.

Bedienung

Einschalten der Stromversorgung

1 Stellen Sie alle Verbindungen her und stecken Sie dann den Netzstecker in eine Steckdose.

Anschluse (S.12)
2 Bringen Sie den [POWER]-Schalter in die [ON]-Position, um das Gerät einzuschalten.

Die Anzeigen these Geräts leuchten auf, und es wird mit Strom versorgt.

Ausschalten der Stromversorgung

Bringen Sie den [POWER]-Schalter in die [OFF]-Position, um das Gerät auszuschalten.

Die Stromversorgung these Gerats schaltet aus.

Wiedergabe

Nehmen Sie folgende Vorgänge vor.

• Legen Sie eine Schallplatte auf den Plattenteller.
• Entfernen Sie die Nadelabdeckung und die Armhalterung.

1 Bringen Sie den [POWER]-Schalter in die [ON]-Position, um das Gerät einzuschalten.
2 Wahlen Sie die Drehzahl, um die abzuspielende Schallplatte durch Drücken einer Drehzahländerungstaste entsprechend einzustellen.

3 Drucken Sie die Taste [START/STOP].

Der Plattenteller dreht sich.

4 Ziehen Sie den Anhebehebel nach oben, und setzen Sie den Tonarm auf die Schallplatte.
5 Drücken Sie den Anhebehebel nach unten.

Der Tonarm senkt sich langsam ab, und die Wiedergabe beginnt.

Anhaltend Wiedergabe

Ziehen Sie den Anhebehebel nach oben.

Die Nadel des Tonabnehmers hebtsich von der Schallplatte ab.

• Um die Wiedergabe fortzusetzen, drücken Sie den Anhebehebel nach unten.

Beendener Wiedergabe

1 Ziehen Sie den Anhebehebel nach oben, damit der Tonarm zur Armstütze zurückkehr, und drücken Sie dann den Anhebehebel nach unten.
2 Drucken Sie die Taste [START/STOP].

3 Bringen Sie den [POWER]-Schalter in die [OFF]-Position, um das Gerät auszuschalten.

Der Plattenspieler halt behutsam an.

Sichern Sie den Tonarm mit der Armhalterung.
Bringen Sie die Nadelabdeckung an, um die Nadelspitze zu schützen.
Schlieben Sie die Abdeckhaube.

Anpassender Tonhöhe

Bewegen Sie den Schieber [TEMPO] vorwärts oder rückwärts.

Wenn der Schieber nach vorn bewegt wird, erhöht sich die Drehzahl.
Wenn der Schieber nach hinten bewegt wird, verringgert sich die Drehzahl.

• Wenn sich der [TEMPO]-Schieber in der Mitte befindet, leuchtet die Anzeige gelbgrün und die Drehzahl wechselt zur angegebenen U/ Min (33 1/3 U/Min, 45 U/Min oder 78 U/Min).
  Die Skala des [TEMPO]-Schiebers ist nur ein ungebährer Wert. Nutzen Sieihn als Referenz.
• Sie können überprüfen, ob die Drehzahl zur angegebenen U/ Min gewechselt ist, indem Sie auf die vier Reihen mit dem Stroboskopmuster rings am Plattenspieler Bezugnehmen.

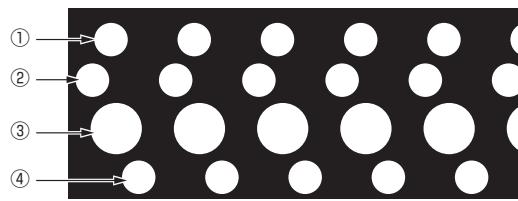

Stroboskopmuster

① Wenn sich das Stroboskop-Muster scheinbar nicht mehr ändert, 33 1/3 U/Min (50 Hz Stromversorgung)
② Wenn sich das Stroboskop-Muster scheinbar nicht mehr ändert, 45 U/Min (50 Hz Stromversorgung)
(3) Wenn sich das Stroboskop-Muster scheinbar nicht mehrändert, 33 1/3 U/Min (60 Hz Stromversorgung)
(4) Wenn sich das Stroboskop-Muster scheinbar nicht mehrändert, 45 U/Min (60 Hz Stromversorgung)
- Eine Stroboskop-Beleuchtung (rote LED-Leuche) erzeugt das Stroboskopmuster theseis Geräts. Benutzen Sie zum Überprüfen der Tonhoe immer die Leuche der Stroboskop-Beleuchtung.

Aufstellen einer Schallplattenhülle

Stellen Sie die Schallplattenhülle hinter die Stopper, die an der Abdeckhaube angebracht sind, wie in der Abbildung gezeigt.

• Stellen Sie nur Schallplattenhüllen auf.
• Stellen Sie die Schallplattenhülle korrekt hinter die Stopper.
• Während Sie diese Funktion während der Wiedergabe benutzen, achen Sie darauf, dass die Schallplattenhülle nicht umfält. Die Schallplatte oder die Nadel können möglicherweise beschädigt werden.
• Achten Sie daraufuf, nicht die Abdeckhaube zu schlieben, während eine Schallplattenhülle darin steht.

Abspielen einer Standard-EP

Setzen Sie den EP-Adapter auf die mittlere Spindel, und drücken Sie auf die [45]-Taste.

Beleuchtung der Nadelspitze

Wenn der Nadelbeleuchtungsschalter betätigst wurde, leuchtet die Nadelbeleuchtung in weiß und reicht bis zur Beleuchungsposition der Nadelspitze.

• Falls dies nicht erwünscht ist, drücken Sie auf die Nadelbeleuchtung, um sie abzuseken. Der Nadelbeuchtungsschalter erlischt.
• Schauen Sie nicht direkt ins Licht, wenn die Nadelbeleuchtung leuchtet.

Aufnahme

Analoge Schallplatten können durch die Verbindung mit einem Computer mit der installierten Musikverwaltungssoftware reckordbox digital aufgenommen werden.

Details finden Sie auf der nachstehenden rekordbox-Produktseite und in der Bedienungsanleitung von rekordbox unter [Support]. https://rekordbox.com/en/store/

Austauschen der Nadel

Überprüfen Sie, ob das Gerät nicht eingeschaltet ist, bevor Sie das folgenden Verfahren ausführten.

1 Halten Sie den Tonabnehmer mit einer Hand.

2 Entfernen Sie den Tonabnehmer in Pfeilrichtung, während Sie den Nadelhaltenteil mit der anderen Hand halten.

Wechseln des Tonabnehmers

Dieses Gerat ist nicht mit MC-Tonabnehmern kompatibel. Verwenden Sie einen VM-Tonabnehmer oder einen MM-Tonabnehmer.

Entfernen des Tonabnehmers

1 Entfernen Sie die Schrauben, Muttern und Unterlegscheiben am Tonabnehmerkopf.
2 Entfernen Sie die Führungsdrähte, die am Tonabnehmer angebracht sind.

Anbringen des Tonabnehmers

1 Bringen Sie den Tonabnehmer an, während Sie die Farben der Führungsdrächte des Tonabnehmerkopfs an den Symbolen der Klemmen des Tonabnehmers ausrichten.

Richten Sie die Farben der Führungsdrächte des Tonabnehmerkopfs an den Symbolen an den Klemmen des Tonabnehmers wie folgt aus. Wenn man von vorne schaut: oben links ist L+: weiß, unter Links ist L: blau, oben rechts ist R+: rot und unter rechts ist R: grün.

• Schlieben Sie die Führungsdrähte mit einer Zange oder ähnlichen Werkzeugen sicheren an.

2 Bringen Sie den Tonabnehmer am Tonabnehmerkopf mit den Schrauben, Muttern und Unterlegscheiben an, die mit dem Tonabnehmer mitgeliefert wurden.

• Bringen Sie den Tonabnehmer ordnungsgemäß am Tonabnehmerkopf an.
• Verwenden Sie beim Gebrauch eines Tonabnehmers von weniger als 5 g das mitgelieferte Tonkopfgewicht.

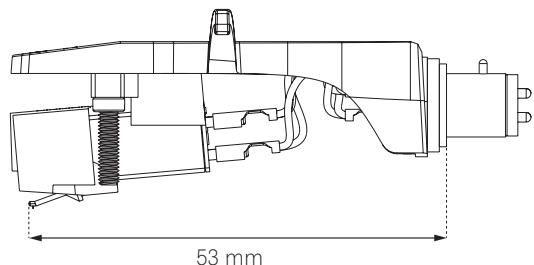

Anpassendes Überhangs

Verwenden Sie die folgende Überhanganpassungsskala, um die Position mithilfe der Tonabnehmer-Einstellschraube so einzurichten, dass die Nadelspitze einen Abstand von 53 mm zur Tonarmbefestigung erreicht.

Überhanganpassungsskala

Zusätzliche Informationen

Störungssuche

Bedienungsfehler werden oft irrtumlich fur Störungen oder Ausfälle gehalten. Wenn Sie den Eindruck haben, dass diese Komponente nicht ordnungsgemäß Funktioniert, überprüfen Sieitte die Punkte unter und [FAQ] fur [PLX-500] auf der Pioneer DJ-Support-Website. pioneerdj.com/support/
Manchmal liegt das Problem an einer anderen Komponente. Überprüfen Sie die anderen Komponenten und elektrischen Geräte, die verwendet werden. Wenn das Problem nicht behoben werden kann, bitten Sie ihre{nachste Kundendienstvertretung oder ihren Fachhändler, die Reparatur durchzuführen.
- Dieses Gerät kann möglicherweise aufgrund von statischer Elektrizität oder anderen externen Faktoren nicht richtig arbeiten. In this fall kann richtiger Betrieb durch Ausschalten, mindestens 1 Minute Warten und dann erneutes Einsatzen wieder hergestellt werden.

Problem	Prüfen	Abhilfe
Das Gerät schaltet nicht ein.	Ist das Netzkabel richtig angeschlossen?	Schließen Sie das mitgelieferte Netzkabel richtig an eine Steckdose an.
	Ist der [POWER]-Schafter für die Stromversorgung auf [ON] gestellt?	Stellen Sie den [POWER]-Schafter für die Stromversorgung auf [ON].
Es wird kein oder nur sehr schwacher Ton erzeugt.	Sind die Audiokabel richtig angeschlossen?	Schließen Sie die Audiokabel richtig an.
	Sind Buchsen und Stecker verschutz?	Reinigen Sie Buchsen und Stecker vor dem Herstellen von Verbindungen.
	Ist der Tonabnehmerkopf richtig angeschlossen?	Schließen Sie den Tonkopf richtig an.
Der linke und rechte Ton sind vertauscht.	Sind die linken und rechten Anschlüsse für{jedes Ausrüstungsteil vertauscht?	Verbinden Sie das Audiokabel und die Führungsdrächte des Tonabnehmerkopfs ordnungsgemäß.
Während der Wiedergabe ist ein tiefes Brummgeräusch (Summen oder Surren) zu hörren.	Befindet sich ein elektrisches Gerät wie eine Neonlampe oder sein Netzkabel in der Höhe des Anschlusskabels?	Verlegen Sie das Netzkabel der Neonlampe oder stellen Sie ein andere Gerät soweit entwickelten wie möglich auf.
Die Nadelspitze berührt nicht die Schallplatte.	Ist der Nadeldruck richtig eingestellt?	Stellen Sie das Gegengewicht auf den geeigneten Nadeldruckwert für ihren Tonabnehmer ein.
	Ist der Arm horizontal ausgerichtet?	Drehen Sie das Gegengewicht soweit, bis der Tonarm horizontal liegt.
Es treten Nadelsprünge auf.	Ist der Nadeldruck richtig eingestellt?	Stellen Sie das Gegengewicht auf den geeigneten Nadeldruckwert für ihren Tonabnehmer ein.
	Ist die Schallplatte verzogen oder zerkratzt?	Überprüften Sie den Zustand der Schallplatte.
	Hat sich an der Nadelspitze viel Staub angesammelt?	Nehmen Sie den Kopf mit Tonabnehmer ab, und entfernen Sie mit einer weichen Bürste oder einem Pinsel vorsichtig jeglichen Staub usw. von der Nadelspitze.
	Ist das Anti-Skating richtig eingestellt?	Stellen Sie das Anti-Skating richtig ein.
	Ist die Armhähe richtig eingestellt?	Stellen Sie die Armhähe richtig ein.
Der Arm stoppt während der Wiedergabe und bewegt sich nicht weiter.	Ist die Schallplatte zerkratzt?	Überprüften Sie den Zustand der Schallplatte.
	Berührt der Arm etwas?	Überprüften Sie den Armbereich und halten Sie ein etwaiges Hindernis.
Die Lautstärke ist zu niedrig oder zu hoch (verzerrt).	Wurde der Anschluss an den Veränderer ordnungsgemäß für diesen Tonabnehmer (Ausgabe) vorgenommen?	Schließen Sie die Verbindungskabel richtig an.
	Ist die Einstellung des [PHONO/LINE]-Schaften korrekt?	Stellen Sie den [PHONO/LINE]-Schafter entsprechend der Eingangsbuchse des angeschlossenen Geräts ein.
Der sich drehende Plattenspieler schwankt stark.	Schmutz befindet sich an den Montageteilen des Plattenspielers und der mittleren Spindel.	Entfernen Sie den Schmutz.

Vorsichtshinweise

Uber Kondensation

Wassertröpfchen (Kondensation) konnen sich im Gerät (auf Funktionsteilen und Linsen) im Winter absetzen, zum Beispiel wenn das Gerät von einem kalten Ort in einen warmen Raum gebracht wird oder wenn die Temperatur im Raum, in dem das Gerät installiert ist, plötzlich ansteigt (durch Heizung usw.). Das Gerät faktioniert nicht richtig und kann nicht zur Wiedergabe verwendet werden, wenn sich im Inneren Kondensation gebildet hat. Lassen Sie das Gerät 1 bis 2 Stunden lang bei Raumtemperatur stehen (die genaue erforderliche Zeit ist je nach Bedingungen der Kondensation entsprechlich), ohne es einzuschalten. Die Wassertröpfchen verdampfen, und das Gerät wird betriebsbereit. Kondensation kann auch im Sommer auftreten, z.B. wenn das Gerät dem direkten Luftstrom von einer Klimaanlage, usw. ausgesetzt ist. In thisem Fall stellen Sie das Gerät an einem anderen Ort auf.

Transport des Geräts an einen anderen Ort

Verpacken Sie das Gerät in seine Originalverpackungsmaterialien. Wenn die Originalverpackungsmaterialien nicht mehr vorhanden i behnmen Sie Folgendes vor.

• Entfernen Sie die Slipmat und den Plattenspieler vor dem Verpacken.
• Entfernen Sie den Tonabnehmerkopf und das Gegengewicht vom Arm, und verpacken Sie beiden sorgfältig.
• Sichern Sie den Tonarm mithilfe der Armhalterung und verwenden Sie Klebeband, damit er sich nicht bewegt.
• Wickeln Sie die Haupteinheit in eine Decke oder weiches Papier, damit sie nicht beschädigt wird.
• Packen Sie so, dass keine Kraft auf den Tonarm ausgeübt wird.

Wartung der einzelnen Teile

Schalten Sie den Verständner beim Anbringen und Abnehmer des Tonabnehmerkopfs aus.

Wenn Sie diesen Vorgang bei hoher Lautstärke vornehmen, konnte der Laufsprecher beschädigt werden.

• Nehmen Sie den Kopf mit Tonabnehmer ab, und entfernen Sie mit einer weichen Bürste oder einem Pinsel vorsichtig jeglichen Staub usw. von der Nadelspitze.
• Reinigen Sie Schallplatten mit einem geeigneten und hochwertigen Schallplattenreiniger.
• Reinigen Sie den Tonabnehmerkopfanschluss mit einem weichen Tuch o. ä., und befestigen Sieihn dann erneut am Tonarm.

Reinigen der Abdeckhaube usw.

Reinigen Sie die Abdeckhaube und das Gehäuse mit einem weichen Tuch
- Reinigen Sie die Abdeckhaube nicht während der Wiedergabe. Durch staatische Elektrizität konnte die Abdeckhaube am Tonarm siehen.

Über Markenzeichen und eingetragene Markenzeichen

"Pioneer DJ" ist ein Markenzeichen der PIONEER CORPORATION und wird unter Lizenz verwendet.
-rekordbox™ist eine Marke oder eingetragene Marke der AlphaTheta Corporation.

Die hier erwähnten Produkt- oder Firmennamen sind Marken oder eingetragene Marken der jeweiligen Eigentümer.

Technische Daten

Stromanforderungen

110 V bis 120 V oder 220 V bis 240 V Wechselsspannung, 50 Hz/60 Hz

Leistungsaufnahme 11 W

Gewicht des Hauptgeräts. 10,7 kg

Max. Abmessungen. 450 mm (B) × 158,5 mm (H) × 367,5 mm (T)

Betriebstemperatur +5^ bis +35^

Betriebsluftfeuchtigkeit. 5 % bis 85% (keine Kondensation)

Plattentellereinheit

Antriebsmethode . Servomotor-Direktantrieb

Motor 3-phasiger bürstenloser Gleichstrommotor

Bremssystem . Elektronische Bremsvorrichtung

Drehzahl 33 1/3 U/Min, 45 U/Min, 78 U/Min

Drehzahl-Anpassungsbereich ±8%

Gleichlaufschwankungen. 0,15% oder weniger WRMS

Signalrauschabstand 50 dB oder hoher

Plattenteller. Umfang des AluminiumdruckguBes: 332 mm

Anlaufdrehmoment 1,6 kg-cm oder mehr

Anlaufzeit. 1 Sekunden oder weniger (bei 33 1/3 U/Min)

Tonarmeinheit

Armtyp. Universaler S-formiger Tonarm, kardanisch abgestütztes Drucklager, statischer Ausgleichstyp

Effektive Lange 230,5 mm

Überhang. 16 mm

Spurfehler. Innerhalb von 3^

Armhöhe-Anpassungsbereich 6 mm

Variabler Nadeldruckbereich .0g bis 4,0 g (1 Skala 0,1 g)

Korrektes Tonabnehmergewicht....9,5 g oder weniger (ein Tonabnehmer)

Tonabnehmer-Typ VM

Ausgangsspannung

PHONO 2,5 mV/1 kHz

LINE. 150mV / 1kHz

• Änderungen der technischen Daten und das Design these

Geräs ohne vorherige Ankündigung bleiben vorbehalten.

© 2016 AlphaTheta Corporation. Alle Rechte vorbehalten.

15 Manopola HEIGHT ADJUST

14 Vergrendelknop HEIGHT ADJUST

15 Instelknop HEIGHT ADJUST

Geschekte opstelling

15 Dial HEIGHT ADJUST

Seutiliza paraajustar laaltitude del brazo fonocaptor.

Ajuste de laaltitude del brazo (pag.11)

16 Contrapeso
