MODE D'EMPLOI WHT623E5X GORENJE

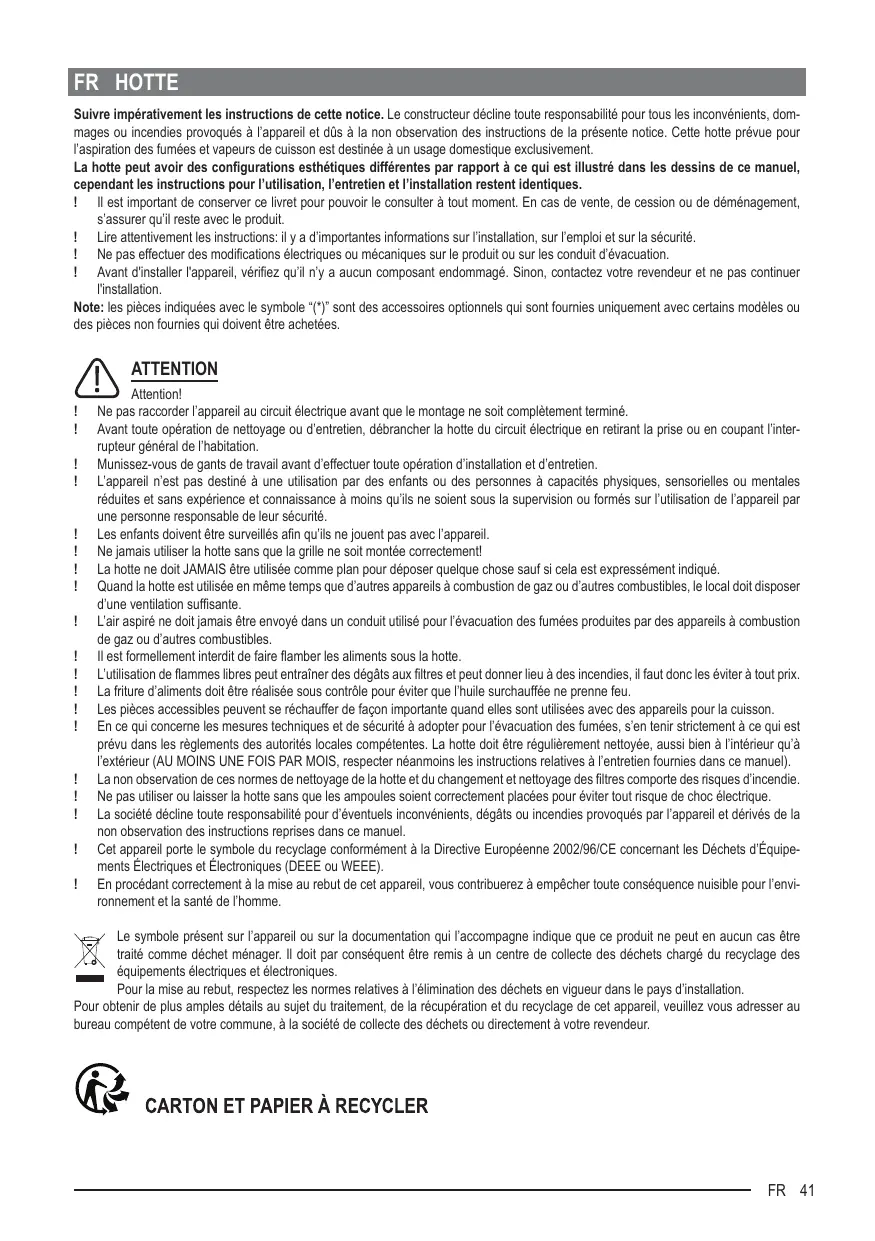

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les incovenient, dommages ou incendes provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cette hote prévue pour l'aspiration des fumées et vapeurs est destinée à un usage domestique exclusivement.
La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
I l est important de conserver ce livre pour pouvoir le consulter a tout moment. En cas de vente, de cession ou de deménagement, s'assurer qu'il reste avec le produit.
Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
! Avant d'installer l'appareil, vérifie qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.
Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fourniers qui doivent être achétées.
ATTENTION
Attention!
! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupeeur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
I l'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent etre surveillés afin quils ne jouent pas avec l'appareil.
! Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
La hotne doit JAMAIS etre utilise comme plan pour deposer quelque chose sauf si cela est expressement indique.
! Quand la hotte est utilisée en même temps que d'autres apparéils à combustion de gaz ou d'autres combustibles, le local doit dispose d'une ventilation suffisante.
I L'air aspire ne doit jamais etre envoye dans un conduit utilise pour I'evacuation des fumees produites par des appareils a combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les alimentes sous la hotte.
L'utilisation de flammes libres peut entrainer des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit etre realiseesous controle pour eviter que l'huile surchauffee ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des apparéils pour la cuisson.
! En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter neanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocoléctique.
! La société décline toute responsabilité pour d'eventuels inconveniens, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.
! Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
! En procedant correctement à la mise au rebut de cet apparil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole presente sur l'appareil ou sur la documentation qui I'accompagne indique que ce produit ne peut en aucun cas etait comme dechet menager. Il doit par consequent etre remis a un centre de collecte des dechets chargedu recyclage des equipments electriques et Electroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la recupération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de toute commune, à la société de collecte des déchets ou directement à votre revendeur.
CARTON ET PAPIER À RECYCLER
Appareil concu, testé et fabriqué conformément aux normes suivantes:
- Sécurité: EN/CEI 60335-1; EN/CEI 60335-2-31, EN/CEI 62233.
- Performances: EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/CEI 60704-1; EN/CEI 60704-2-13; ISO 3741; EN 50564; CEI 62301.
CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/CEI 61000-3-2; EN/CEI 61000-3-3.
Suggestions pour une utilisation correcte afin de réduire l'impact environnemental: Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISELSQUEILAESTENCESSAAFINDAEINMENIRUNFRAGEEFFICACESDSGIASSESUtilisnerunstémeoftuayauteriedu diamètre maximumindiquedansce manuel afin d'optimiser le rendement et de minimiser le bruit.
ATTENTION! Ne pas installer les vis et les éléments de fixation conformément à ces instructions peut entraîner des risques électriques.
UTILISATION
La hotte est realise de forma qu'elle puisse etre utilise en version aspirante a evacuation exterieure, ou filtrante a recyclage interieur.
Version évacuation extérieure
Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve audessus de la hotte.
Attention!
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.
Sur la partie horizontal, le tuyau doit avoir une légère inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.
Utiliser un tuyau le plus lisse possible sur sa partie interne.
! Le matériel du tuyau doit être aux normes.
Version recyclage
Il convient d'utiliser un filtré à charbon actif, disponible auprès de votre revendeur habitual.
L'air aspiré sera dégraissé et désodorisé avant d'être refouéd dans la pierce à travers la grille supérieure.
INSTALLATION
La distance minimum entre la superficie de support des reçipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 55cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
Branchement electrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est presente, branche la hote dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.
La hotte est pourvue d'un cable d'alimentation special; en cas de déterioration du cable, en demander un neuf au service d'assistance technique.
Montage
Appareil excessivement lourd ; la manutention et l'installation de la hotte doit être effectuees par deux personnes ou plus. Avant de commencer l'installation:
Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation可以选择.
- Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceuxci) est(sont) remonté(s) uniquement si I'on peut utiliser la hotte en version recyclage.
Vérifiez qu'à l'intérieur de la hotte il n'y est pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis () , garanties () etc., dans ce cas, enlevezes-les et conservez-les.
- Protégé la cusinière et la hotte contre d'eventuels débris et dégats en utilisant une toile de protection. Préférer une surface plane pour l'assemblage. Couvir cette surface d'une protection et placer tous les éléments de la hotte et de la cheminée dessus.
- Préparez le branchement électrique et voir qu'a proximé de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu'il soit possible de se raccorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquemment Version Evacuation).
Effectuer tous les travaux de maconnerie nécessaires (par exemple: installation d'une prise electrique et/ou trou pour le passage des tubes d'évacuation).
La hotte est equiped de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant necessaire de s'adresser à un technicien qualifié akin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
FONCTIONNEMENT
Utilisir la puissance d'aspiration maximum en cas de concentration tres importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
WHT953S1XBG,WHT653S1XBG
Pour selectionner les fonctions du capot, appuyez sur le symbole. La fonction sera activée lorsque le symbole sera diffusé.
T1. Stand by (panneau de contrôle eteint - toutes les fonctions desactivées) / ON (panneau de contrôle en fonction)
Note: Àpès environ une minute hors fonction (aspiration et éclairage), la hotte revient automatiquement en standby.
T2. ON/OFF éclairage
- avec l'éclairage en fonction, touchez la bande led SL1 avec les doigs vers la croite ou respectivement la gauche pour augmenter o réduire la l'intensité de la lumière.
Note: la lumière s'allume à la dernière intensité réqlée avant d'être éteinte.
T3. ON/OFF Fonctionnement automatique "AdaptTech".
La hote définit automatiquement la vitesse (puissance) d'aspiration 2 pour augmentation si les conditions d'environnement détectées par le capteur de la hote l'exigent.
En l'absence de changements dans les conditions environnementales, après 10 minutes (si la hotte est déjà dans la vitesse (puissance) d'aspiration 1 la hotte est arrêtée.
Note: pour une utilisation correcte de cette fonction, effectuez d'abord le "Réglage des paramètres pour Fonctionnement automatique" (voir la section dédiée).
Note: Pendant le fonctionnement automatique, si l'utilisateur agit sur autres fonctions qui reglent la vitesse, la fonction auto ventilation est désactivée.
T4. ON/OFF Moteur
- avec le moteur en fonction, touchez la bande led SL2 avec les doigts vers la croite ou respectivement la gauche pour augmenter o réduire la vitesse (puissance) d'aspiration.
Note: le moteur commence a fonctionner à la première vitesse (puissance) d'aspiration régée avant l'arrêt.
T5. ON/OFF vitesse (puissance) d'aspiration intensive "POWER BOOST" (temporisée)
Note: Àpres 5 minutes de fonctionnement, la hotter revient à l'etat précédent.
T6. ON/OFF vitesse (puissance) d'aspiration intensive "POWER BOOST x 2" (temporisée)
Note:Après 5 minutes de fonctionnement, la hotte revient à l'etat precedent.
T7. ON/OFF mode de fonctionnement „ReFresh".
Toutes les 50 minutes d'inactivité, la vitesse (puissance) d'aspiration 1 est activée pour 10 minutes.
T8. ON/OFF Arrêt différé de la vitesse (puissance) d'aspiration.
Note: cette fonction est disponible pour les vitesses qui peuvent etre selectionnées avec la T4.
Appuyez une ou plusieurs fois afin de sélectionner le temps d'arrêt différé que vous souhaitez définir (10-20-30 minutes)
T9. Indicateur et reset saturation filters
La touche s'allume automatiquement à lumière constante quand vous devez effectuer l'entretien du filtre àGRAISE.
Il touche s'allume automatiquement à lumière clignotante quand vous devez effectuer l'entretien du filtré à charbon.
Après avoir effectué l'entretien, avec la hotte hors fonction et la touche active, appuyez sur touche pour plus de 3 secondes pour effectuer le reset de l'indicateur de saturation filtres; repêze l'opération si nécessaire (par ex., dans le cas où tous les deux filtres sont satures).
Activation de l'indicateur de saturation filtré à charbon
L'indicateur de saturation filtre à charbon est normalement désactivé. Pour l'activer, précédez de la manière suivante:
Avec l'affichage en fonction (ON) et l'aspiration arrêtée (OFF) appuyez simultanément les touches T8 et T9 pour plus de
3 secondes; la touche T9 s'allume à lumière constante pour environ 5 secondes pour indiquer l'activation.
Pour le désactiver, repêze l'opération; la touche T9 clignotera pour environ 5 secondes pour indiquer la désactivation.
Les boutons T8 et T9 ne sont pas visibles à ce stade (sur certains modèles). Ils ne sont visibles que comme déscrit dans la section opérationnelle du manuel.
La distance approximative du bouton T8 de T7 est de 15 mm et la distance du bouton T9 de T8 est de 40 mm.
Réglage des paramètres pour Fonctionnement automatique
Pour une utilisation correcte du fonctionnement automatique, effectuez "Calibration de la hotte".
Calibration de la hotte
Avec l'affichage en fonction (ON) et l'aspiration arrêtée (OFF), appuyez sur la touche T3 pour 3 secondes.
La vitesse (puissance) d'aspiration 2 commence à fonctionner et la touche T3 clignote pour indiquer que la calibration de la hotte a commencé et va durer pour environ 15 minutes.
Note: pour interrompre la calibration appuyez sur T3 pour 5 secondes; la calibration sera invalidée et doit être répetée.
WHT943A2XBG,WHT643A2XBG,WHT663S2X,WHT963S2X
Pour selectionner les fonctions du capot, appuyez sur le symbole. La fonction sera activée lorsque le symbole sera diffusé.
T1. Stand by (panneau de contrôle eteint - toutes les fonctions desactivées) / ON (panneau de contrôle en fonction)
Note: Àpèrs environ une minute hors fonction (aspiration et éclairage), la hotte revient automatiquement en standby.
T2. ON/OFF éclairage
Seulement pour certains modèles (voir le dessin en haut):
appuyez plusieurs fois jusqu'à la sélection de l'intensité de lumière désirée:
L1: lumière bassa
L2: lumière media
L3: lumière alta
appuyez de nouveau pour eteindre les lumieres.
T3. ON/OFF Fonctionnement automatique "AdaptTech".
La hotte definit automatiquement la vitesse (puissance) d'aspiration 1 pour augmentation si les conditions d'environnement détectees par le capteur de la hotte l'exigent.
En l'absence de changements dans les conditions environnementales, après 10 minutes (si la hotte est déjà dans la vitesse (puissance) d'aspiration 1 la hotte est arrêtée.
Note: pour une utilisation correcte de cette fonction, effectuez d'abord le "Réglage des paramètres pour Fonctionnement automatique" (voir la section dédiée).
Note: Pendant le fonctionnement automatique, si l'utilisateur agit sur autres fonctions qui reglent la vitesse, la fonction auto ventilation est désactivée.
T4. Sélection manuelle vitesse (puissance) d'aspiration:
L4: vitesse (puissance) d'aspiration 1
L5: vitesse (puissance) d'aspiration 2
L6: vitesse (puissance) d'aspiration 3
appuyez encore une fois pour eteindre la hotte (OFF).
Note: la sélection manuelle exclut toute autre fonction régée concernant l'aspiration.
T5. ON/OFF vitesse (puissance) d'aspiration intensive "POWER BOOST" (temporisée)
Note: Àpres 5 minutes de fonctionnement, la hotter revient à l'état précédent.
T6*. (Seulement pour certains modètes) ON/OFF vitesse (puissance) d'aspiration intensive “POWER BOOST x 2” (temporisée)
Note: ÀpRES 5 minutes de fonctionnement, la hotte revient à l'etat precedent.
T7. ON/OFF mode de fonctionnement „ReFresh".
Toutes les 50 minutes d'inactivité, la vitesse (puissance) d'aspiration 1 est activée pour 10 minutes.
T8. ON/OFF Arrêt différé de la vitesse (puissance) d'aspiration (environ 30 minutes)
Note: cette fonction est disponible pour les vitesses qui peuvent être seLECTIONnées avec la T4.
T9. Indicateur et reset saturation filtres
La touche s'allume automatiquement à lumière constante quand vous devez effectuer l'entretien du filtre àGRAISE.
Il touche s'allume automatiquement à lumière clignotante quand vous devez effectuer l'entretien du filtré à charbon.
Après avoir effectué l'entretien, avec la hotte hors fonction et la touche active, appuyez sur touche pour plus de 3 secondes pour effectuer le reset de l'indicateur de saturation filtres; repêze l'opération si nécessaire (par ex., dans le cas où tous les deux filtres sont satures).
Activation de l'indicateur de saturation filtré à charbon
L'indicateur de saturation filtre à charbon est normalement désactivé. Pour l'activer, précédez de la manière suivante:
Avec l'affichage en fonction (ON) et l'aspiration arrêtée (OFF) appuyez simultanément les touches T8 et T9 pour plus de 3 secondes; la touche T9 s'allume à lumière constante pour environ 5 secondes pour indiquer l'activation.
Pour le désactiver, repêze l'opération; la touche T9 clignotera pour environ 5 secondes pour indiquer la désactivation.
Les boutons T8 et T9 ne sont pas visibles à ce stade (sur certains modèles). Ils ne sont visibles que comme déscrit dans la section opérationnelle du manuel.
La distance approximative du bouton T8 de T7 est de 16 mm et la distance du bouton T9 de T8 est de 26 mm.
Réglage des paramètres pour Fonctionnement automatique
Pour une utilisation correcte du fonctionnement automatique, effectuez "Calibration de la hotte".
Calibration de la hotte
Avec l'affichage en fonction (ON) et l'aspiration arrêtée (OFF), appuyez sur la touche T3 pour 3 secondes.
La vitesse (puissance) d'aspiration 2 commence à fonctionner et la touche T3 clignote pour indiquer que la calibration de la hotte a commencé et va durer pour environ 15 minutes.
Note: pour interrompre la calibration appuyez sur T3 pour 5 secondes; la calibration sera invalidée et doit être répetée.
WHT643E4XBG, WHT943E4XBG, WHT633E2X, WHT633E2X, WHT923E5X, WHT623E3XBG, WHT923E3XBG, WHT623E5XUK, WHT923E5XUK, WHT923E3XBGUK
Pour selectionner les fonctions de la hotte, simplement toucher les commandes.
T1. Standby/ON display
T2. ON/OFF vitesse (puissance) d'aspiration 1
T3. ON/OFF vitesse (puissance) d'aspiration 2
T4. ON/OFF vitesse (puissance) d'aspiration 3
T5. ON/OFF éclairage
T1. ON/OFF éclairage
T2. OFF vitesse (puissance)
T3. ON vitesse (puissance) d'aspiration 1
T4. ON vitesse (puissance) d'aspiration 2
T5. ON vitesse (puissance) d'aspiration 3
ENTRETIEN
Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.
Nettoyage
La hotte doit etre regulierment nettoyee a l'intereur et a l'texteur (au moins a la meme frquence que pour l'entretien des filtres a graisse). Pour le nettoyage, utilisen un chiffon humidifie avec un detergent liquide neutre. Ne pas utilisen de produitt contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.
La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.
Filtre anti-gras
Il retient les particules deGRAisse issues de la cuisson.
Le filtré anti-graisse métallique doit être nettoyé une fois par mois avec des déterments non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.Pour démonter le filtre anti-graisse,tirer la poignée de décrochement à ressort.
Filtre à charbon actif (uniquement pour version recyclage)
Retient les odeurs désagregables de cuisson. La saturation du charbon actif se constate après un emploi plus ou mois long, selon la fréquence d'utilisation et la régulature du nettoyage du filtre à graisses. Dans tous les cas, l'élement filtrant doit être nettoyé au moins tous les 4 mois (lave-approprié). Àpres pas plus de 36 mois, le filtre doit être renouvelé.
Remplacement des lampes
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Remplacez la vente ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximé de l'ampoule même sur le capot.
La hotte est dotée d'un système d'éclairage basé sur la technologie LED.
Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettant une épargne de 90% en énergie électriche.
Pour le remplacement, s'adresser au service d'assistance technique.
