BRUKSANVISNING WHT623E5X GORENJE

Diameteren i avlopsroret ma tilsvare diameteren pa tilslutningsringen.

Merk: motoren slár seg pá i den viftehastigheten (-styrken) den stod pá För man slo av viften.

beskrevet i avsnittet om bruk av handboken.

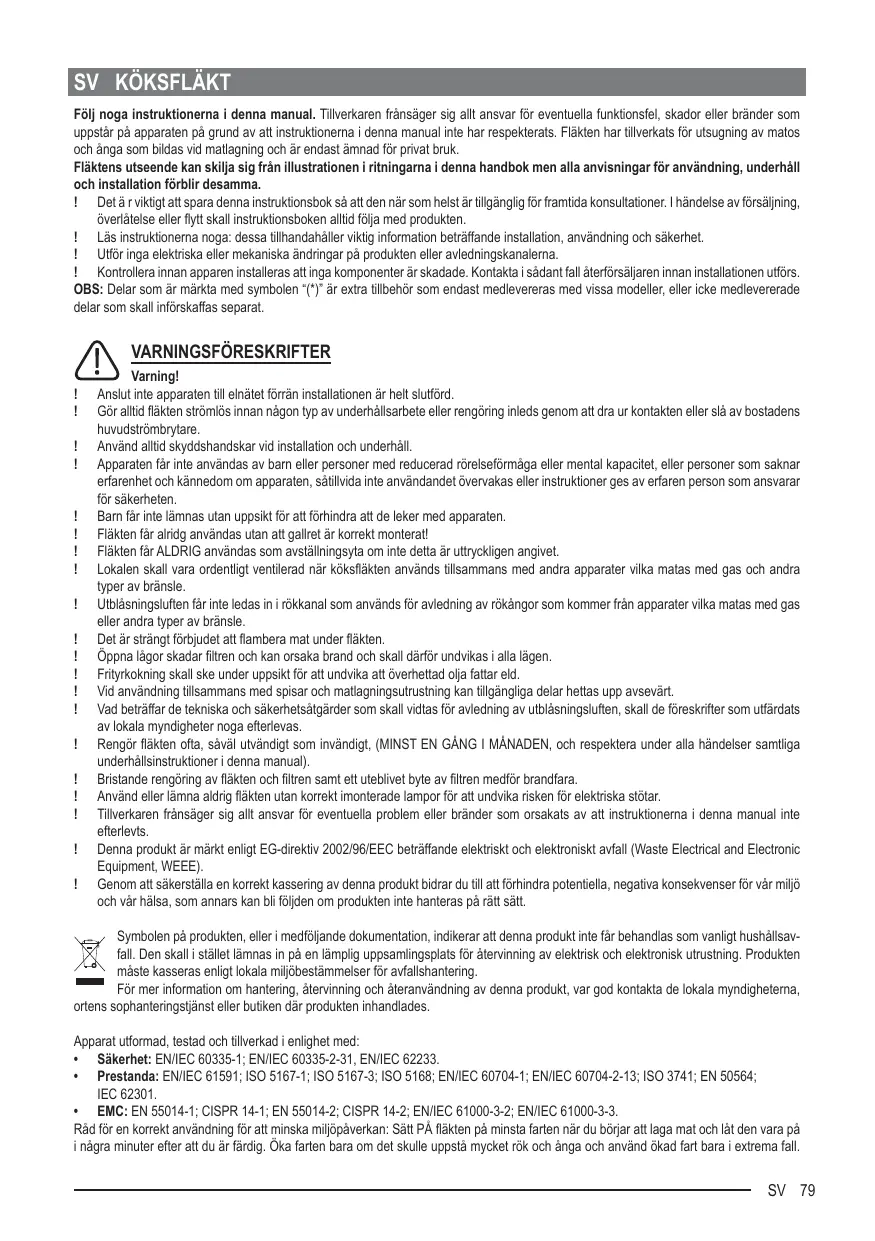

Folj noga instruktionerna ienna manual. Tilverkaren fransager sig allt ansvar for eventuella functionsfel, skador erller brander som uppst par apparaten aufgrund av att instruktionerna ienna manual inte har respekterats. Flakten har tilverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnd for privat bruk.

Fläktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhall och installation forblir desamma.

! Det a r viktigt att spara denna instruktionsbok sö att den när som helst ár tillganglig for framtida konsultationer. I händelse av försäljning, overlåtelse eller flytt skall instruktionsboken alltid föja medprodukten.
! Läs instruktionerna noga: dessa tilhandahäller viktig information beträffande installation, användning och sakerhet.
Utfor inga elektriska aller mekaniska andringar på Produkten eller avledningskanalema.
! Kontrollera innan apparen installeras att inga komponenter ar skadade. Kontakta i sádant fall Återförsäljaren innan installationen utförs.

OBS: Delar som ar márka med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, ellr iche medlevererade delar som skull inforskaffas separat.

VARNINGSFÖRESKRIFTER

Varning!

! Anslut inte apparaten till elnätet forän installationen ar helt slUTFord.
I Gör alltid fläkten strömlös innan nágon typ av underhällsarbete erler rengöring inleds genom att dra ur kontakten ell slä av bostadens huvudstrombrytare.
! Använd alltid skyddshandskar vid installation och underhäll.
! Apparaten fär inte användas av barn er persön med reducerad rörelseformä g else mental kapacitet, ell persön som saknar erfarenhet och kännedom om apparaten, sàttilvida inte användandet overvakas ell instruktioner ges av erfaren person som ansvarar for sakerheten.
! Barn fär inte lamnas utan uppsikt for att forhindra att de leker med apparaten.
Fläkten fär alridg användas utan att gallret ar korrekt monterat!
Fläkten fär ALDRIG användas som avständningsyta om inte delta uttrycklagen angivet.
! Lokalen skull vara ordentigt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typér av bränsl.
I Ublasningsluften farr inte ledas in i rokkanal som anvands for avledning av rokangor somkommen fran apparater vilka matas med gas ell er andra typ ar bransle.
! Det ar strängt forbjudet att flambera mat under fläkten.
Öppna lågor skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.
Frityrkoking skall ske under uppsikt for att undvika att overhettad olja fattar eld.
I Vid anvandning tillsammans med spisar och matlagningsutrusting kan tillgängliga delar hettas upp avsevirt.
Vad betraffar de teknska och sakerhetsatgder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.
! Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GANG I MANADEN, och respektera under alla händelser smtiga unterhällsinstruktioner ienna manual).
! Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.
! Använd aller lamna aldrig fläkten utan korrekt imonterade lampor für att undvika risken für elektriska stötar.
I Tillverkaren fransager sig allt ansvar for eventuella problem erer brander som orsakats av att instruktionerna i denna manual inte afterlevs.
! Dennaproduk ar märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).
! Genom att sakerstalla en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser fer var miljoo och var halsa, som annars kan bli foljden omprodukten inte hanteras p a rtt satt.

Sphonen pākrouden, eier i medfoljande dokument, indikerar att denna produkt inte fār behandlas som vanligt hushallsvall. Den skäll i stäillet larnmas in pān lamplig upssamplingslats for atervinning av elektrisk och elektronisk utrustning. Produktenu maste kasseras enlistig lokala miljobestämmler for avfallschantering.

För mer information om hantering, ätervinning och äteranvänding avenna produit, var god kontakta de lokala myndigheterma, ortens sophanteringstjänst eller butiken där produits inhandlades.

Apparat utformad, testad och tillverkad i enlight med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Räd für en korrekt användning for att minska miljöpáverkan: Sätt PÅ flåkten pa minsta farten när du börjar att laga mat och lát den vara pa i nágra minuter after att du är färeldig. Öka farten bara om det skulle uppstä mycket rök och ánga och använd ökad fart bara i extrema fall.

Byt ut kolfitret(en) vid behov for att bevara en god lukt och effektivitet. Rengor fettfittret vid behov for att bevara fettfittrekt effektivitet. Anvand den maxima diatern p a ventilationsytemet som indikeras i denna manualen for att forbatra effektiviteten och minimera oljudet. Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordninger som dessa anvisninger foreskriver kan medfor elektriska risker.

ANVÄNDNING

Flakten har tilverkats for att anvandas som utsugningsversion med utvändig evakuering ell som filterversion med intern Återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp avett avledningsrör som ar fixerat på anslutningsfländen.

Avledningsroret skall ha samma diameter som anslutningsfliansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

Röret skall, även nar det är horisontell draget, alltid luta lätt (cirka 10^ ) uppåt, sö att luften lätt kan ledas ut ur lokalen.

I det fall fläkten ar försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppingarna i vöggen med vilka fläkten skall anslutas bör ha sama diameter som luftutsläppet (anslutningsflänsen).

I det fall man anvander ror och utlopsoppningar i vagen med minre diameter medfor detta en lagre utblasprestanda och en drastisk forhjoing av bullernivan.

Vi avsager oss darrf for all ansvar gallandeenna typ av problem.

! Använd esskortrormojljgt.
I Roret skall vara sa rakt som mõljt (högsta tillatna vinkel pa böjarna 90^
! Undvik stora skillnader i rorets tvarsnittsarea.
! Använd rör vars insida ar sö slät som möjigt.
I Roret skall vara tilverkat av i lag godkanda material.

Filterversion

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. När flakten används medenna version ar det növändigt att installera ett extra aktiv kolfiltersystem.

INSTALLATION

Minsta tillatna avstand mellan kokkarglens stodyta pa spishallen och koksfaktes underkant ar 55cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis aller kombinerad gashall.

Om spishällens instruktioner anger att större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänngen skall motsvara spänngen som anges på markplaten som sitterinne i fläkten. Om fläkten ar utrustad med stickkontakt skallenna anslutas till attag som ar lättiggangigt aven after installationen och som uppyfyll gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), eller om uttaget ar placerat på en svåråkomlig plats skall en godkänd tvapolig strombrytare installeras som garantar er fulkomlig fränkoppling frän nätet i samband med overspänningsklass III, i enlighem med installationsbestam-melserna.

Varning! kontrollera innan fläktens krets ansluts med natspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är forsedd med en speciell elkabel, kontakta därfor vart teknska servicekontor i det kabeln skadats.

Montering

Produkt med hög vikt. For flyttnong och installation av fläktkāpán krāv minst två personer.

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lampliga for installationsplatsen.
  Ta ur det/de aktiva kolfitret/n om sādana ar medlevererade (se även den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exemplar med skruvar, garantihandlingar etc.) har placerats inne i flkten (av transportskal), avlagsna eventuellt och spar.
• Om det ar möjgt skall mobler under och intill fläktens installationsomrade koplas ur och avląsnas i sylfett att öka aktomligehen till taket/vägden där fläkten skall installeras. I annat fall skall mobler och delar i området intill installationsplatsen sö langt det ar möjgt skyddas. Välj en plan yta och tack den med ent skyddande overdrag där fläkten och medlevererade delar laggs upp.
• Kontrolera ochs att ett elektriskt uttag finns i narheten av flaktens installationsplats (pà tillganglig plats även nar flakten ár monterad)

och att det gár att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).

Utfor alla nodvandiga vaggarben (t.ex.: installationen av ett eluttag och/eller en oppning for avledningsrorets passage).

Fläkten ar ustrustad med fixeringspluggar som passar de fiesta typ er vaggartak. Det ar under alla handelse nodvndigt att rdfraga en kvalificerad facn fort affroissa sig om at materialien ar lampade der aktuella typen av vagg/tak. Vagggen/taket skall varita tillracklig halffast fort abarup flaktens vikt.

FUNKTION

Använd en högre hastiget om matoset ar mycket koncentrarat. Vi rekommenderar att starta lufevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minuter after avslutad matlagning.

WHT953S1XBG,WHT653S1XBG

For att väljau huvens Funktioner tryck på symbolen. Funktionen aktiveras nar symbolen släpps.

T1. Stand by (kontrollpanelen ar släckt- alla funktioner ar avstängda) / ON (kontrollpanelen ar tänd)

OBS: När fläkten inte används (utsugning och belysning) gär den automatiskt über i standbyläge after cirka en minut.

T2. ON/OFF Belysning

• Vidrör med tänd belysning den avlänga lysdioden SL1 mot höger eller vänster for att öka repektive sanka belysningens lusstyrka.

OBS: Belysningen tänds med den ljusstyrka som var installd nar den stängdes av.

Fläkten ställer automatisch in utsugningshastigkeit (effekt) 2, lasser av miljöförhallandena i lokalen med hjälp av en sensor och höjer hastigheten om det ar nödvändigt.

I det fall miljöförhállandena i likalen forblir oförändrade stängs fläkten av after 10 minuter (detta gäller under forutsätting att fläkten ar installd på utsugningshastighet (effekt) 1.

OBS: für en korrekt använding av denna Funktion skull "Inställning av den Automatiska Funktionens Parametrar" Först genomfür as (se härfor gällande avsnitt).

OBS: I det fall användaren manipulerar hastigheten med hjälp av andere Funktioner nar den automatiska funktionenär aktiverad, avaktiveras den automatiska ventilationen.

T4. ON/OFF Motor

• Vidrör med tänd belysning den avlänga lysdioden SL2 mot höger eller vänster for att höja respektive sänka utsigningshastigheten (effekten).

OBS: motorn startar med den utsugningshestighet (effekt) som var i Funktion nar den stängdes av.

T5. ON/OFF intensiv utsugningshastighet (effekt) “POWER BOOST” (tidsbestamd)

OBS: Efter 5 minuters fonction atergar flkten till den tidigare instalda hastigheten.

T6. ON/OFF intensiv utsugningshastighet (effekt) "POWER BOOST x 2" (tidsbestamd)

OBS: After 5 minuters Funktion ätergår fläkten till den tidigare inställda hastigheten.

T7. ON/OFF Funktionen „ReFresh".

Utsugningshastigheten (effekten) 1 startar och fungerari 10 minuter varje 50 minuter som fläkten stär oanvänd.

T8. ON/OFF Tidsbestamd avstängning av utsugningshastigheten (effekten).

OBS:enna Funktion ar disponibel for de hastigheter som valis med tangenten T4.

Tryck en uller ganger for att valja onskad tidsbestamming for avstangning (10-20-30 minuter)

T9. Signal och reset av filtrens mättning

När fettfiltret kraver unterhalb tänds tangenten automatiskt med fast ske. När kolfiltret kraver unterhalb tänds tangenten automatiskt med blinkande ske.

Tryck after avsutat unterhalb och med avständ fläkt och aktiverad tangent ner tangenten under mer än 3 sekunder for att uterstell signalen for filtrns mättning, upprepa forfarandet om sö behövs (till exemple om bada filtrin varit igengrodda).

Aktivering av signalen for kolftilrets mättning

Signalen for kolfretets mättning ar vanligtvis avaktiverad. Gör på foljande satt für att aktivera signalen:

Tryck med pasklen display (ON) och avstangd utsugningshastiget (OFF) ned tangenterna T8 och T9 smtidigt under mer an 3 sekunder, tangenten T9 tands med fast sken under cirka 5 sekunder vilket indikerar att signalen har aktiverats.

Upprepa forarandet for att avaktivera fonctionen, tangenten T9 blinkar under cirka 5 sekunder vilket indiker art signalen har avaktiverats. T7 T8 T9

Knapparna T8 och T9 ar inte synlga på detta stadium (pà vissa modeller). De ar bara synliga enigt beskrivningen i braksanvisningen i handboken.

Ungefärigt avständ fran knappen T8 fran T7 ar 15 mm och avständet på knappen T9 fran T8 ar 40 mm.

Inställning av den Automatiska Funktionens Parametrar:

utfor "Kalibrering av flakten" for en korrekt anvandning av den automatiska Funktionen.

Kalibrering av fläkten

Tryck med pasklen display (ON) och avstangd utsugningshastighef (OFF) ned tangenten T3 under 3 sekunder.

Utsugningshastighe (effekt) 2 startar och tangenten T3 blinkar vilket indikerar att kalibreringen av flakten startat.

Kalibreringen tar cirka 15 minutes i ansprak.

OBS: tryck pa tangenten T3 under 5 sekunder for att avbryta kalibreringen,enna ogittigforkaras och maste alltsa utforas pa nytt.

WHT943A2XBG,WHT643A2XBG,WHT663S2X,WHT963S2X

T1	T2	T3	T4	T5	T6	T7	T8	T9
①	:	A	L4	L5	L6	P»	P»»	L30'

For att välja huvens Funktioner tryck på symbolen. Funktionen aktiveras nar symbolen släpps.

T1. Stand by (kontrollpanelen ar släckt- alla funktioner ar avständga) / ON (kontrollpanelen ar tänd)

OBS: När fläkten inte används (utsugning och belysning) gär den automatiskt über i standbyläge after cirka en minut.

T2. ON/OFF Belysning

Gäller endast vissa modeller (se bilden oven):

Tryck flora ganger for onskad lusstyrka:

L1: svag belysning

L2: medelstark belysning

L3: stark belysning

Tryckigenforattslackabelysningen.

Fläkten ställer automatisch in utsugningshastigkeit (effekt) 1, lasser av miljöförhällandena i lokalen med hjälp av en sensor och höjer hastigheten om det är nödvändigt.

I det fall miljöförhállandena i likalen forblir oförändrade stängs fläkten av after 10 minuter (detta gäller under forutsättning att fläkten ar inställd på utsugningshastiget (effekt) 1.

OBS: für en korrekt använding av denna Funktion skull "Inställning av den Automatiska Funktionens Parametrar" Först genomforas (se härfür gällande avsnitt).

OBS: I det fall användaren manipulerar hastigheten med hjälp av andere Funktioner nar den automatiska funktionenär aktiverad, avaktiveras den automatiska ventilationen.

T4. Manuell installnng av utsugningshestiget (effekt):

L4: utsugningshastighet (effekt) 1

L5: utsugningshastighet (effekt) 2

OBS: den manuella inställningen utesluter alla andra Funktioninställningar som gäller luftutsugningen.

T5. ON/OFF intensiv utsugningshastighet (effekt) "POWER BOOST" (tidsbestamd)

OBS: After 5 minuters Funktion ätergår fläkten till den tidigare inställda hastigheten.

T6*. (Gäller endast vissa modeller) ON/OFF intensiv utsugningshestigkeit (effekt) "POWER BOOST x 2" (tidsbestäm)

OBS: Efter 5 minuters Funktion aktergar flakten till den tidigare installda hastigheten.

T7. ON/OFF Funktionen „ReFresh".

Utsugningshastigheten (effekten) 1 startar och fungerar i 10 minuter varje 50 minuter som flakten står oanvänd.

T8. ON/OFF Tidsbestamd avstängning av utsugningshastigheten (effekten). (cirka 30 minutes)

OBS:enna Funktion ar disponibel for de hastigheter som valjs med tangenten T4.

T9. Signal och reset av filtres mättning

När fettfiltret kraver unterhalb tänds tangenten automatiskt med fast sken. När kolfiltret kraver unterhalb tänds tangenten automatiskt med blinkande sken.

Tryck after avsutat unterhalb och med avständ fläkt och aktiverad tangent ner tangenten under mer än 3 sekunder for att uterstell signalen for filtrns mätting, upprepa forfarandet om sö behövs (till exemple om báda filtrin varit igengrodda).

Aktivering av signalen for kolfilters mattning

Signalen for kolfiltrets mättning ar vanligtvis avaktiverad. Gör på foljande satt für att aktivera signalen:

Tryck med pâslagen display (ON) och avständg utsugningshastiget (OFF) ned tangenterna T8 och T9 smtidigt under mer øn 3 sekunder, tangenten T9 tänds med fast sken under cirka 5 sekunder vilket indikerar att signalen har aktiverats.

Upprepa forarandet for att avaktivera fonctionen, tangenten T9 blinkar under cirka 5 sekunder vilket indikerar att signalen har avaktiverats.

Knapparna T8 och T9 ar inte synlga på detta stadium (pà vissa modeller). De ar bara synliga enigt beskrivningen i braksanvisningen i handboken.

Ungefärigt avstand fran knappen T8 fran T7 ar 16 mm och avständet på knappen T9 fran T8 ar 26 mm.

Installingn av den Automatiska Funktionens Parametrar:

utfor "Kalibrering av flakten" for en korrekt anvandning av den automatiska Funktionen.

Kalibrering av fläkten

Tryck med pasklen display (ON) och avstangd utsugningshastighet (OFF) ned tangenten T3 under 3 sekunder.

Utsugningshastighet (effekt) 2 startar och tangenten T3 blinkar vilket indikerar att kalibreringen av flakten startat.

Kalibreringen tar cirka 15 minutes i ansprak.

OBS: tryck på tangenten T3 under 5 sekunder for att avbryta kalibreringen,enna ogiltigforklaras och maste alltsa utforas på nytt. Val av spishäll

Tryck med pâslagen display (ON) och avständig utsugningshestigkeit (OFF) ned tangenten T3 under 5 sekunder.

WHT643E4XBG, WHT943E4XBG, WHT633E2X, WHT633E2X, WHT923E5X, WHT623E3XBG, WHT923E3XBG, WHT623E5XUK, WHT923E5XUK, WHT923E3XBGUK

En latt vidröring ar tillräcklig for att valja fläktens Funktioner.

T1. Stand by/ON display
T2. ON/OFF utsugningshastighet (effekt) 1
T3. ON/OFF utsugningshastighet (effekt) 2
T4. ON/OFF utsugningshastighet (effekt) 3
T5. ON/OFF belysning

T1. ON/OFF belysnig
T2. OFF utsugningshastighet (effekt)
T3. ON utsugningshastighet (effekt) 1
T4. ON utsugningshastighet (effekt) 2
T5. ON utsugningshastighet (effekt) 3

UNDERHALL

Varning! Gör alltid fläkten strömlös innan nágon typ av underhällsarbete eller rengöring inleds genom att slå ifrám bostadens huvudströmbrytare.

Rengöring

Flakten skull rengöras ofta, saväl invändigt som utvändigt (atminstone med sama underhállsintervall som für fettfiltren).

Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och iced utförda filterbyten kan medfor brandrisk. Föj därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, elsvador beroende p' etb bristeande underhall erer att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtrekan medfora brandrisk. Följ därfor ovanstäende instruktioner noga.

Fettfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gang i帽子en, med ett milt rengöringsmedel, for hand ell eriskmaskin, med lag temperatur och kort program. Vi tvatt i diskmaskin kan fettftilret av metall missfargas utan att detta pa nagot satt paverkar filtres uppsugningsformaga. Nar filret skall monteras ur drar man i handtaget som lossas med hjalp av en fjader.

Kolfilter (endast filterversion)

Det absorberar obehagiga lukt som orsakas av matlagning. Mttnadskolfitrets mttnad sker after mer aller minre langvarig anvandning, beroende pa typ av matlagning och regelbundet rengorng av fetffilteret. Filterinsatesk under alla omstandigheter rengoras minst var 4: e manad (lamplig for diskmaskiner). Filtret bor fornyas senast 36 manader.

Byte av Lampor

Koppla ur apparaten fran elnaret.

Varning! Kontrollera att lamporna har svalnat innan ni vidrorm.

Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på markplaten aller intill fluktens lampa.

Fläkten är utrustad med ett belynsingssystem som bygger på lysdiodstkologi.

Lysioderma garanterar optimal belysning, uptil 10 ganger langre livslangd jamfort med konventionella lampor och mojiggor en energi-besparing pa 90% .

Kontakta det tekniiska servicekontoret for byte av lysiodema.
