Produkttyp	Dunstabzugshaube
Marke	GORENJE
Modell	WHT623E5X
Verwendung	Haushalt
Version	Abluft oder Umluft (mit Aktivkohlefilter)
Absaugleistung	Mehrere Geschwindigkeiten (1, 2, 3) + zeitlich begrenzter Power Boost (5 min)
Automatischer Betrieb	AdaptTech mit Kalibrierung (ca. 15 min)
Beleuchtung	LED, einstellbare Intensität (3 Stufen je nach Modell)
Bedienung	Touch
Fettfilter	Metall, spülmaschinenfest oder Handwäsche
Aktivkohlefilter	Aktiv, alle 4 Monate reinigen, alle 36 Monate erneuern
Filter-Sättigungsanzeige	Ja (festes Licht für Fett, blinkend für Kohle)
Mindestabstand zum Herd	55 cm (elektrisch) / 65 cm (Gas oder gemischt)
Stromversorgung	Netz (siehe Typenschild, entsprechende Spannung)
Bereitschaftsmodus	Automatische Abschaltung nach 1 Minute Inaktivität
Refresh-Funktion	Aktiviert Stufe 1 für 10 Minuten alle 50 Minuten Inaktivität
Verzögerte Abschaltung	Möglich von 10 bis 30 Minuten
Sicherheit	Vor Wartung vom Netz trennen; nicht ohne Gitter verwenden
Installation	Erfordert zwei Personen; Abluftleitung nicht im Lieferumfang
Recycling	Entspricht der WEEE-Richtlinie (2002/96/EG)

Häufig gestellte Fragen - WHT623E5X GORENJE

Wie reinige ich die Fettfilter?

Die Metallfettfilter sollten einmal im Monat von Hand mit einem nicht aggressiven Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gereinigt werden. Das Spülen in der Spülmaschine kann Verfärbungen verursachen, beeinträchtigt jedoch nicht die Leistung.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter muss alle 4 Monate gereinigt (in der geeigneten Spülmaschine) und maximal alle 36 Monate erneuert werden, je nach Nutzungshäufigkeit.

Wie groß muss der Mindestabstand zwischen Dunstabzugshaube und Herd sein?

Der Mindestabstand zwischen Kochfläche und dem untersten Teil der Haube beträgt 55 cm bei Elektroherden und 65 cm bei Gas- oder Mischherden. Befolgen Sie die Anweisungen des Herstellers, wenn ein größerer Abstand vorgeschrieben ist.

Wie aktiviere ich den automatischen AdaptTech-Modus?

Drücken Sie die Taste T3 (AdaptTech-Symbol), um den automatischen Modus zu aktivieren. Führen Sie vor der ersten Verwendung eine Kalibrierung durch: Bei eingeschaltetem Display und ausgeschalteter Absaugung drücken Sie T3 3 Sekunden lang. Die Haube läuft dann etwa 15 Minuten lang auf Stufe 2.

Was tun, wenn sich die Haube nicht einschaltet?

Überprüfen Sie zunächst die Stromversorgung: Ist der Stecker eingesteckt? Ist der Schutzschalter eingeschaltet? Stellen Sie sicher, dass sich die Haube nicht im Bereitschaftsmodus befindet (T1 drücken). Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie tausche ich die LED-Lampe aus?

Die LED-Lampen müssen von einem qualifizierten Techniker ausgetauscht werden. Trennen Sie die Haube vorher vom Netz. Verwenden Sie nur Lampen des gleichen Typs, der auf dem Etikett angegeben ist. Wenden Sie sich an den technischen Kundendienst.

Kann ich die Haube ohne Aktivkohlefilter verwenden?

Ja, wenn die Haube in der Abluft-Version installiert ist, ist der Kohlefilter nicht erforderlich und sollte entfernt werden. Bei Umluftbetrieb ist der Aktivkohlefilter unerlässlich, um Gerüche zu neutralisieren.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Nachdem Sie die Filter gereinigt oder ausgetauscht haben, drücken Sie bei ausgeschalteter Haube und leuchtender Taste T9 die Taste T9 für mehr als 3 Sekunden, um zurückzusetzen. Wiederholen Sie dies bei Bedarf für beide Filter (Fett und Kohle).

Die Haube ist laut, was tun?

Überprüfen Sie, ob das Abluftrohr korrekt installiert und nicht verstopft ist. Ein kleinerer als der empfohlene Rohrdurchmesser oder übermäßige Biegungen erhöhen die Lautstärke. Reinigen Sie die Fettfilter, wenn sie verschmutzt sind. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Wie installiere ich die Haube in der Umluft-Version?

Für den Umluftbetrieb müssen Sie einen Aktivkohlefilter montieren (erhältlich bei Ihrem Händler). Die angesaugte Luft wird entfettet und desodoriert und dann durch das obere Gitter in den Raum zurückgeführt. Es ist kein externer Abluftkanal erforderlich.

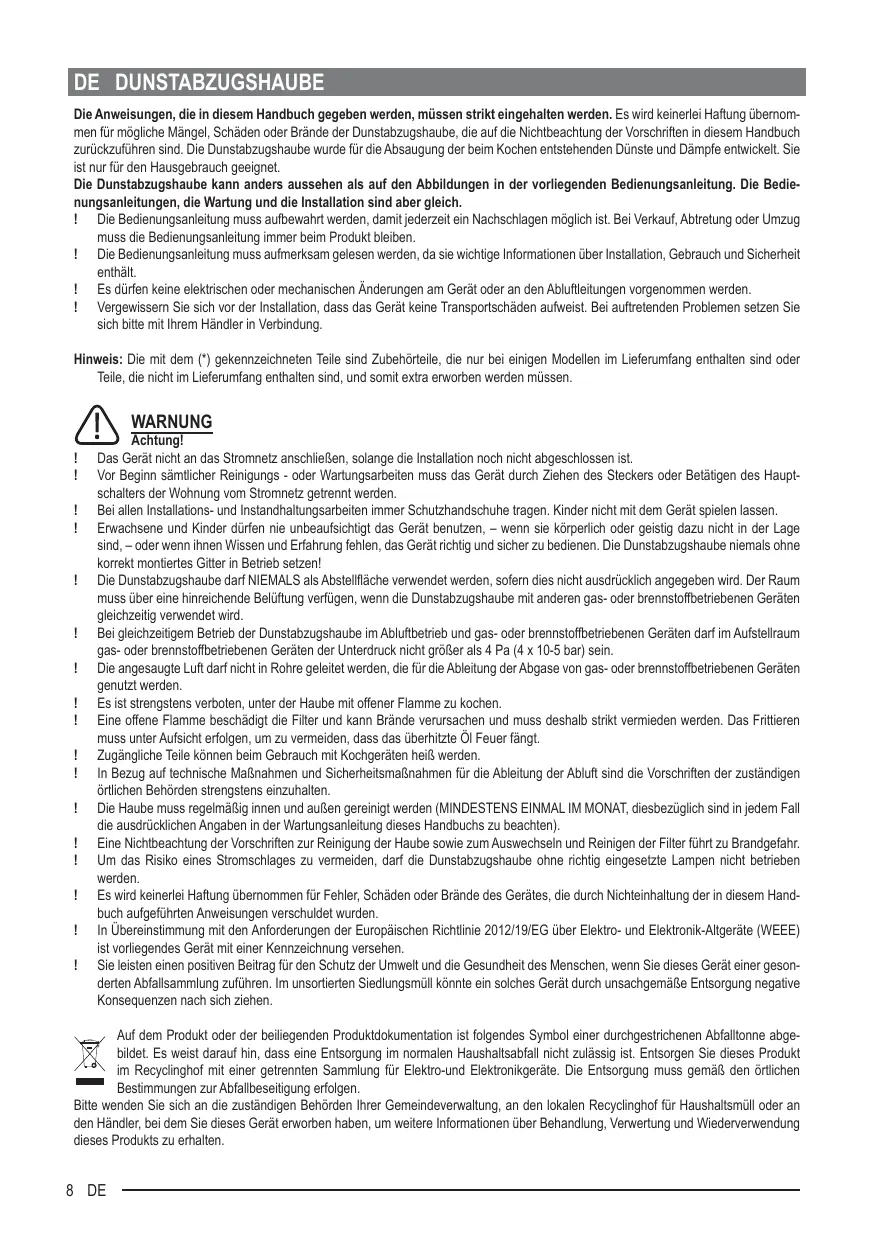

BEDIENUNGSANLEITUNG WHT623E5X GORENJE

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber möglich.

! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben. ! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält. Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden. I Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

WARNUNG

Achtung!

Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden. Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen. Kinder nicht mit dem Gerät spielen lassen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät benutzen, - wenn sie körperlich oder geistig dazu nicht in der Lage sind, - oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten im Aufstellraum darf der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen und muss deshalb strikt vermieden werden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt. Zugängliche Teile können beim Gebrauch mit Kochgeräten heiß werden. In Bezug auf technische Maßnahmen und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zum Auswechseln und Reinigen der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist dieses Gerät mit einer Kennzeichnung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist das Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt über einen Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur in extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen größten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

WARNUNG! Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

BETRIEBSART

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird. Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

Das Abluftrohr darf auf den waagrechten Strecken nicht nach oben geführt werden (ca. 10 %), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Hinweis: Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

! Ein möglichst kurzes Rohr verwenden. ! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90° ). ! Starke Änderungen des Rohrdurchmessers sind zu vermeiden. Die Innenfläche des Rohrs muss so glatt wie möglich sein. ! Verwenden Sie ausschließlich Rohre aus zugelassenen Materialien.

Umluftbetrieb

Es muss ein Aktivkohlefilter verwendet werden, der im Fachhandel erhältlich ist.

Der Aktivkohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten, bevor diese durch das obere Gitter in die Küche zurückströmt.

BEFESTIGUNG

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 55 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungsleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Aufgrund des schweren Gewichts sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erworbene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll. Entfernen Sie den/die Aktivkohlefilter, falls vorhanden (siehe hierzu auch den entsprechenden Absatz „Wartung“). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll. Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüten mit Schrauben, die Garantie, usw.) befindet; falls vorhanden, entfernen Sie diese und heben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die hintere Wand/Decke zu haben, wo die Haube angebracht wird. Sonst legen Sie eine Schutzabdeckung auf die Kochplatte, Arbeitsfläche, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wählen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf. Vergewissern Sie sich zudem, dass in der Höhe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).
• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muss die Wand/Decke das Gewicht der Abzugshaube tragen können.

BETRIEB

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon einige Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Um die Funktionen der Dunstabzugshaube zu wählen, reicht es, die Steuerelemente zu berühren.

WHT953S1XBG, WHT653S1XBG

Um die Funktionen der Haube auszuwählen, drücken Sie auf das Symbol. Die Funktion wird aktiviert, wenn das Symbol freigegeben wird.

T1. Standby (Bedienfeld aus - alle Funktionen sind deaktiviert) /

ON (Bedienfeld leuchtet)

Hinweis: Nach etwa einer Minute der Nichtbenutzung geht die Haube (Saugfunktion und Lichter) automatisch in den Standby.

T2. ON/OFF Lichter

• Bei eingeschaltetem Licht, führen Sie den SL1 LED-Streifen mit den Fingern nach rechts oder links, um die Intensität des Lichtes zu erhöhen oder zu verringern.

Hinweis: Das Licht schaltet sich mit der zuletzt eingestellten Licht-Intensität wie vor dem Ausschalten an.

T3. EIN/AUS Automatischer Betrieb „AdaptTech".

Die Haube erhöht automatisch die Geschwindigkeit (Leistung) der Saugfunktion 2, wenn dies die vom Sensor der Haube erfassten Umgebungsbedingungen erfordern.

Wenn sich die Umgebungsbedingungen nicht ändern, schaltet sich die Haube nach 10 Minuten aus (sofern die Dunstabzugshaube bereits auf Geschwindigkeit (Leistung) der Saugfunktion 1 steht).

Hinweis: Für die ordnungsgemäße Verwendung dieser Funktion beachten Sie zuvor die „Einstellung der Parameter für den automatischen Betrieb" (siehe entsprechenden Abschnitt).

Hinweis: Im Automatikbetrieb wird die automatische Lüftung ausgeschaltet, wenn der Benutzer andere Funktionen zur Geschwindigkeitsregulierung einwirkt.

T4. EIN/AUS Motor

• Bei laufendem Motor berühren und bewegen Sie das Band SL2 mit den Fingern nach rechts oder links, um die Geschwindigkeit (Leistung) der Saugfunktion zu erhöhen oder zu verringern.

Hinweis: Der Motor startet mit der zuletzt vor dem Ausschalten eingestellten Saugfunktions-Geschwindigkeit (Leistung).

T5. EIN/AUS Saugfunktions-Geschwindigkeit (Leistung), POWER BOOST" (Zeitgesteuert)

Hinweis: Nach 5 Minuten läuft die Funktion der Dunstabzugshaube wieder in ihrem vorherigen Zustand.

T6. EIN/AUS intensive Saugfunktions-Geschwindigkeit (Leistung) „POWER BOOST x 2" (Zeitgesteuert)

Hinweis: Nach 5 Minuten läuft die Funktion der Dunstabzugshaube wieder in ihrem vorherigen Zustand.

Alle 50 Minuten bei Inaktivität schaltet sich die Geschwindigkeit (Leistung) für 10 Minuten auf Saugfunktion 1.

T8. EIN/AUS Verzögerte Abschaltung Saugfunktions-Geschwindigkeit (Leistung).

Hinweis: Diese Funktion steht für die wählbare Geschwindigkeit, durch Drücken der T4 Taste.

Drücken Sie einmal oder mehrmals, um die verzögerte Abschaltung einzustellen, die Sie wünschen (10-20-30 Minuten).

T9. Filtersättigungsanzeige und Reset

Die Taste leuchtet automatisch mit Dauerlicht, wenn Wartungsarbeiten am Fettfilter durchzuführen sind.

Die Taste leuchtet automatisch mit Blinklicht, wenn Wartungsarbeiten am Kohlefilter durchzuführen sind.

Nach der Durchführung von Wartungsarbeiten, bei ausgeschalteter Haube und eingeschalteten Tasten, drücken Sie die Taste länger als 3 Sekunden, um die Filtersättigung zurückzusetzen. Bei Bedarf wiederholen (zum Beispiel, wenn andere Filter gesättigt sind).

Aktivierung der Kohlefilter-Sättigungsanzeige

Die Kohlefilter-Sättigungsanzeige ist normalerweise ausgeschaltet. Um sie zu aktivieren, gehen Sie wie folgt vor:

Bei Anzeige auf (ON) und Absaugung aus (OFF), drücken Sie beide Tasten T8 und T9 für mehr als drei Sekunden. Die Taste T9 leuchtet mit Dauerlicht für etwa 5 Sekunden, um eine erfolgreiche Aktivierung anzuzeigen.

Zum Deaktivieren wiederholen Sie den Vorgang. Die Taste T9 blinkt für etwa 5 Sekunden, um eine erfolgreiche Deaktivierung anzuzeigen.

Die Tasten T8 und T9 sind in diesem Stadium nicht sichtbar (bei einigen Modellen). Sie sind nur sichtbar, wie im Bedienungsabschnitt des Handbuchs beschrieben.

Der ungefähre Abstand von T8 zu T7 beträgt 15 mm und der Abstand von T9 zu T8 beträgt 40 mm.

Einstellen von Parametern für die automatische Funktion

Um die ordnungsgemäße Verwendung des automatischen Laufs sicherzustellen, führen Sie das „Kalibrieren der Haube“ durch.

Kalibrierung der Haube

Bei Anzeige auf an (ON) und Absaugung auf aus (OFF) gestellt, drücken Sie die Taste T3 für 3 Sekunden.

Die Geschwindigkeit (Leistung) Saugfunktion 2 beginnt zu arbeiten und die Taste T3 blinkt, um anzuzeigen, dass die Kalibrierung der Haube, die etwa 15 Minuten andauern wird, begonnen hat.

Hinweis: Um die Kalibrierung zu stoppen, drücken Sie T3 für 5 Sekunden; die Kalibrierung wird für ungültig erklärt und muss anschließend wiederholt werden.

WHT943A2XBG, WHT643A2XBG, WHT663S2X, WHT963S2X

Um die Funktionen der Haube auszuwählen, drücken Sie auf das Symbol. Die Funktion wird aktiviert, wenn das Symbol freigegeben wird.

T1. Standby (Bedienfeld aus - alle Funktionen sind deaktiviert) /

ON (Bedienfeld leuchtet)

Hinweis: Nach etwa einer Minute der Nichtbenutzung wechselt die Haube (Saugfunktion und Lichter) automatisch in den Standby.

T2. ON/OFF Lichter

Nur bei bestimmten Modellen (siehe Abbildung oben):

Drücken Sie mehrmals, um die gewünschte Lichtstärke zu wählen:

L1: schwaches Licht

L2: normales Licht

L3: viel Licht

Erneut drücken, um das Licht auszuschalten.

T3. ON/OFF Automatischer Betrieb „AdaptTech".

Die Haube erhöht automatisch die Geschwindigkeit (Leistung) der Saugfunktion 1, wenn dies die vom Sensor der Haube erfassten Umgebungsbedingungen erfordern.

Wenn sich die Umgebungsbedingungen nicht ändern, schaltet sich die Haube nach 10 Minuten aus (sofern die Dunstabzugshaube bereits auf Geschwindigkeit (Leistung) der Saugfunktion 1 steht).

Hinweis: Für die ordnungsgemäße Verwendung dieser Funktion muss zuvor die "Einstellung der Parameter für den automatischen Betrieb" aufgerufen werden (siehe entsprechenden Abschnitt).

Hinweis: Im Automatikbetrieb wird die automatische Lüftung ausgeschaltet, wenn der Benutzer auf andere Funktionen einwirkt, die die Geschwindigkeit regulieren.

T4. Manuelle Auswahl der Saugfunktion-Geschwindigkeit (Leistung):

L4: Saugfunktion-Geschwindigkeit (Leistung) 1

L5: Saugfunktion-Geschwindigkeit (Leistung) 2

L6: Saugfunktion-Geschwindigkeit (Leistung) 3

Drücken Sie erneut, um das Gerät auszuschalten (OFF).

Hinweis: Die manuelle Auswahl schließt alle anderen eingestellten Funktionen der Saugleistung aus.

T5. ON/OFF Saugfunktions-Geschwindigkeit (Leistung) "POWER BOOST" (Zeitgesteuert)

Hinweis: Nach 5 Minuten läuft die Funktion der Dunstabzugshaube wieder in ihrem vorherigen Zustand.

T6*. (Nur bei einigen Modellen) ON / OFF intensive Saugfunktions-Geschwindigkeit (Leistung) "POWER BOOST x 2" (Zeitgesteuert)

Hinweis: Nach 5 Minuten läuft die Funktion der Dunstabzugshaube wieder in ihrem vorherigen Zustand.

Alle 50 Minuten bei Inaktivität schaltet sich die Geschwindigkeit (Leistung) für 10 Minuten auf Saugfunktion 1.

T8. ON/OFF Verzögerte Abschaltung der Saugfunktions-Geschwindigkeit (Leistung) (ca. 30 Minuten)

Hinweis: Diese Funktion steht für die wählbare Geschwindigkeit, durch Drücken der T4 Taste.

T9. Filtersättigungsanzeige und Reset

Die Taste leuchtet automatisch bei stetigem Licht, wenn Wartungsarbeiten an der Fettfilter durchzuführen sind.

Die Taste leuchtet automatisch bei blinkendem Licht, wenn Wartungsarbeiten an der Kohlefilter durchzuführen sind. Nach der Durchführung von Wartungsarbeiten, mit ausgeschalteter Haube und eingeschalteten Tasten, drücken Sie die Taste länger als 3 Sekunden, um die Filtersättigung zurückzusetzen, bei Bedarf wiederholen (zum Beispiel, wenn andere Filter gesättigt sind).

Aktivierung der Kohlenfiltersättigungsanzeige

Die Kohlenstofffilterungsanzeige ist normalerweise ausgeschaltet. Um sie zu aktivieren, gehen Sie wie folgt vor: Die Anzeige auf (ON) und Absaugung aus (OFF), drücken Sie bereits T8 und T9 für mehr als drei Sekunden, die Taste T9 besteht auf stetiges Licht für etwa 5 Sekunden, um eine erfolgreiche Aktivierung anzuzeigen.

Zum Deaktivieren wiederholen Sie den Vorgang, die Taste T9 blinkt für etwa 5 Sekunden, um eine erfolgreiche Deaktivierung anzuzeigen.

Die Tasten T8 und T9 sind in diesem Stadium nicht sichtbar (bei einigen Modellen). Sie sind nur sichtbar, wie im Bedienungsabschnitt des Handbuches beschrieben.

Der ungefähre Abstand von T8 von T7 beträgt 16 mm und der Abstand T9 von T8 beträgt 26 mm.

Einstellen von Parametern für die automatische Funktion

Um die ordnungsgemäße Verwendung des automatischen Laufs sicherzustellen, führen Sie das "Kalibrieren der Haube".

Kalibrierung der Haube

Die Anzeige auf an (ON) und Absaugung auf aus (OFF) gestellt, drücken Sie die Taste T3 für 3 Sekunden.

Die Geschwindigkeit (Leistung) Saugfunktion 1 beginnt zu arbeiten und die Taste T3 blinkt, um anzuzeigen, dass die Kalibrierung der Haube, die für etwa 5 Minuten andauern wird, begonnen hat.

Hinweis: Um die Kalibrierung zu stoppen, drücken Sie T3 für 5 Sekunden; die Kalibrierung wird für ungültig erklärt und muss anschließend wiederholt werden.

WHT643E4XBG, WHT943E4XBG, WHT633E2X, WHT633E2X, WHT923E5X, WHT623E3XBG, WHT923E3XBG, WHT623E5XUK, WHT923E5XUK, WHT923E3XBGUK

Um die Funktionen der Dunstabzugshaube zu wählen, genügt es, die Steuerelemente zu berühren.

T1

T2

T3

T4

T5

T1. Stand-by/ON Display (Anzeige) T2. ON/OFF Saugfunktions-Geschwindigkeit (Leistung) 1 T3. ON/OFF Saugfunktions-Geschwindigkeit (Leistung) 2 T4. ON/OFF Saugfunktions-Geschwindigkeit (Leistung) 3 T5. ON/OFF Lichter

T1

T2

T3

T4

T5

T5

T1. ON/OFF Lichter T2. OFF Saugfunktions-Geschwindigkeit (Leistung) T3. ON Saugfunktions-Geschwindigkeit (Leistung) 1 T4. ON Saugfunktions-Geschwindigkeit (Leistung) 2 T5. ON Saugfunktions-Geschwindigkeit (Leistung) 3

WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen regelmäßig gereinigt werden (etwa in denselben Intervallen wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Achtung: Die Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechseln bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter (Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden).

Der Metallfettfilter muss etwa monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall sollte der Filtereinsatz mindestens alle 4 Monate gereinigt werden (geschirrspülergeeignet). Nach spätestens 36 Monaten sollte der Filter erneuert werden.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben eine Lebensdauer, die das Zehnfache der traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%.

Um die Leuchten durch neue zu ersetzen, setzen Sie sich bitte mit dem Kundendienst in Verbindung.

T3. ON/OFF Automatikfunktion "AdaptTech".

T3. ON/OFF Automatikfunktion "AdaptTech".

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Je nach Benutzungsdauer des Herdes und Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall sollte der Filtereinsatz mindestens alle 4 Monate gereinigt werden (spülmaschinengeeignet). Nach spätestens 36 Monaten sollte der Filter erneuert werden.

T3. ON/OFF Automatikfunktion "AdaptTech".

T3. ON/OFF Automatikfunktion "AdaptTech".

T3. ON/OFF Automatikfunktion "AdaptTech".

L6: Abzuggeschwindigkeit (Stufe) 3

Durch Drücken die Abzugshaube ausschalten (OFF).
