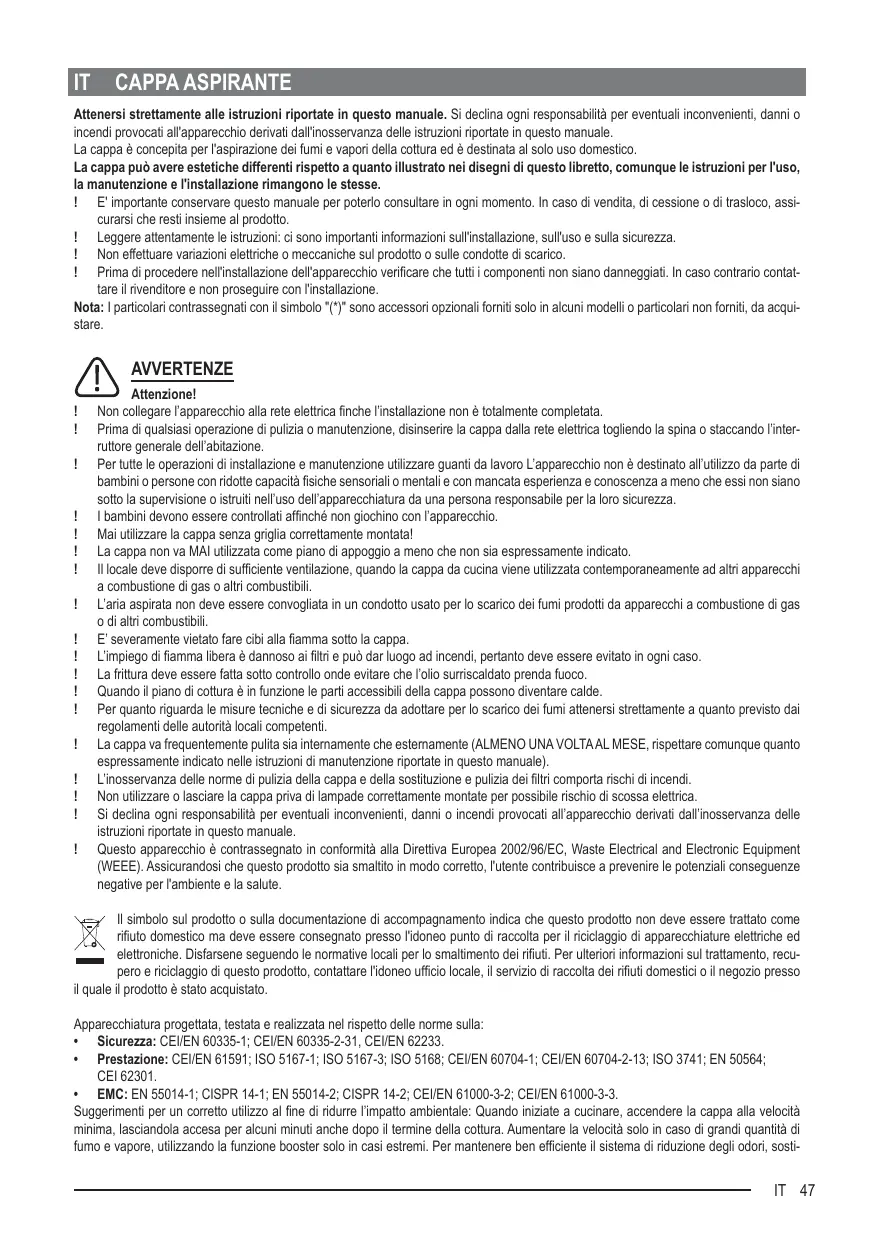

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può averve estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

I E'importante conservare questo manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contatare il rivenditore e non proseguire con l'installazione.

Note: I particolare contrassegnati con il significato "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

AVERTENZE

Attenzione!

! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
! Prima di qualiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
! Per tutte le operazioni di installatione e manutenzione utilizzare guanti da lavoro L'appareccchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno chearsi non siano nelle superficies o istruiti nelle uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con l'apparecchio.
! Maiutilizzare la cappa senza griglia correttamente montata!
! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
I L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
E' severamente vietato fare cibi alla fiamma sotto la cappa.
I L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in ogni caso.
! La frittura delve essere fattà molto controllo ondè evitare che l'olio surriscaldato prenda fuoco.
! Quando il piano di cottura è in funzione le parti accessibili della cappa posso non diventare calde.
! Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
! La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
I L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi.
! Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
! Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
I: Questo appearechio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smalito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il sambolo sul prodotto o sulla documentazione di accompagnamento indica che quello prodotto non deve essere trattato come rifiutto domestico mackeveiesscgngato plo dioneo punto di raccolta per il riciclaggio di aparecciatture elettriche ed elettroniche.Disfarsene seguondo le normative locali per lo smaltimento dei rifiuti.Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso

il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
• Prestazione: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3.

Suggerimenti per un correto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola近距离 per alcuni minuti却又除去 il termine della cottura. Aumentare la velocità solo in caso di granità quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficente il systema di riduzione degli odori, sosti

tuire, quando é necessario, il/il medio/ carbone. Per mantenere ben efficiente il medio del grasso, pulirlo in caso di necessità. Per ottimizzato l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione indicato in questo manuale.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura eletrica.

UTILIZZAIONE

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilemente.

Se la cappa è provvista di filtri al carbone, quosti devono essere totti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciògni responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
Il materiale del condotto deve essere APPROVATO normativamente.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadifiltraggioaggiuntivoabase di carboni attivi.

INSTALLAZIONE

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 55cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installation del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve correspondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche後來 l'installazione. Se sprovviesta di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche後來 installatione applicare un interrottre bilpolara a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installatione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavò de rete sta stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prodotto dal peso eccessivo, la movimentazione e installmentazione della cappa deve essere fatta da almeno due o più personne.

Prima di iniziare con l'installazione:

Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
- Togliere il/i filtro/ì al carbone attivo se forniti (vedianche paragrafo relative). Questo/ī va/nno rimontato/ì solo se vuole utilizzare la cappa in versione filtrante.
Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.
Se possible scollegare e rimuovere i mobili sottostanti ed intorno l'area di installatione (parete o soffitto) della cappa in modo da aver una migliorie accessibilità. Altrimenti proteggere per quanto possibile i mobili e tutte le parti interessate all'in installatione. Scegliere una

superficie piatta da coprire con una protezione dove poi appoggiare la cappa e i particolari a corredo.

Verificare inolte che in prossimità della zona di installatione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrica e sia possibile collegarsi ad un dispositivo di scarico fumi verso l'esterno (solo Versione aspirante).
- Esequire tutti i lavori di muratura necessari (ad es.: installmenta di una presa elettrica e/o foro per il passaggio del tubo di scarico). La cappa e dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tutvia necessario interpellare un technician补水icato per accertarVi sull'idonita dei materiali a seconda del tipo di parete/soffitto. La.il parete/soffitto delve essere sufficientemente robusto da sostenerile il peso della cappa.

FUNZIONAMENTO

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

WHT953S1XBG,WHT653S1XBG

Per selezionale are funzioni della cappa premere sul symbolo. La funzione verrà attivata quando il symbolo verrà rilasciato.

T1. Stand by (pannello di controllo spento - tutte le funzioni disabilitate) / ON (pannello di controllo accesso)

Note: Dopo un minuto circa di inutilizzato della cappa (aspirazione e luci) esta ritorna automaticamente in stand/by.

T2. ON/OFF luci

• a lui accese, sfiorare la striscia led SL1 con le dita verso destra o verso sinistra rispettivamente per augmentare o diminuire l'intensità della luce.

Nota: la luce si accende all'ultima intensità impostata prima dello spegnimento.

T3. ON/OFF Funzionamento automatico "AdaptTech".

La cappa imposta automaticamente la velocità (potenza) di aspirazione 2 per augmentare se le condizioni ambientali rilevate dal sensore della cappa lo richiedono.

In assenza di variazioni delle condizioni ambientali, dopo 10 minuti (se la cappa è più in velocità (potenza) di aspirazione 1), la cappa si spegne.

Note: per un uso corretto di"This funzione eseguire prima la "Regolazione dei parametri per il Funzionamento automatico" (vedi paragrafo relativo).

Note: Durante il funzionamento automatico se l'utente agisce sulle altre funzioni che regolano la velocità, la funzione auto ventilazione si disattiva.

T4. ON/OFF Motore

• a motore acceso, sforare la striscia led SL2 con le dita verso destra o verso sinistra rispettivamente per augmentare o diminuire la velocità (potenza) di aspirazione.

Nota: il motore si accende all'ultima velocità (potenza) di aspirazione impostata prima dello spegnimento.

T5. ON/OFF velocità (potenza) di aspirazione intensiva “POWER BOOST” (temporizzata)

Nota: Dopo 5 minuti di funzionamento la cappa ritorna allo stato precedente.

T6. ON/OFF velocità (potenza) di aspirazione intensiva "POWER BOOST x 2" (temporizzata)

Nota: Dopo 5 minuti di funzionamento la cappa ritorna allo stato precedente.

T7. ON/OFF modalità di funzionamento „ReFresh".

Ogni 50 minuti di inattività si accende la velocità (potenza) di aspirazione 1 per 10 minuti.

T8. ON/OFF Spegimento ridatudo della velocità (potenza) di aspirazione.

Nota: esta funzione è disponibile per le velocità selezionabili con il tasto T4.

Premere una o più volte in sequenza per scegliere il tempo di spegnimento ridardato che si desidera impostare (10-20-30 minuti)

T9. Indicatore e reset saturazione filtri

Il tasto si accende automaticamente a luce fissa quando è necessario eseguire la manutenzione del filtrro grassi.

Il tasto si accende automaticamente a luce lampeggiante quando è necessario eseguire la manutenzione del filtro carbone.

Dopo aver eseguito la manutenzione, a cappa spenta e tasto attivo, premere il tasto per più di 3 secondi per eseguire il reset dell'indicatore di saturazione filtri, ripetere l'operazione se necessario (ad esempio nel caso siano saturati entrambi i filtri).

Attivazione dell'indicatore della saturazione filtrato carbone

L'indicatore della saturazione filtrone carbone è normalmente disattivato. Per attivarlo procedere come segue:

A display acceso (ON) e aspirazione spenta (OFF) premere contemporaneamente i tasti T8 e T9 per più di 3 secondi, il tasto T9 si accende a luce fissa per circa 5 secondi ad indicare l'avvenuta attivazione.

Per disattivarlo, ripetere l'operazione, il tasting T9 lampeggerà per circa 5 secondi ad indicare l'avvenuta disattivazione.

I pulsanti T8 e T9 non sono visibili in esta fase (su alcuni modelli). Sono visibili solo come descritto nella sezione operativa del manuale.

La distanza approssimativa del pulsante T8 da T7 è di 15 mm e la distanza del pulsante T9 da T8 è di 40 mm.

Regolazione dei parametri per il Funzionamento automatico

Ai fini di un uso corretto del funzionamento automatico eseguire la "Calibrazione della cappa".

Calibrazione della cappa

A display acceso (ON) e aspirazione spenta (OFF), premere il tasto T3 per 3 secondi.

La velocità (potenza) di aspirazione 2 inizia a funzionare ed il tasting T3 lampeggia ad indicare che ha avuto inizio la calibrazione della cappa che durera per 15 minuti circa.

Nota: per interrormere la calibrazione premere T3 per 5 secondi; la calibrazione risultera invalidata, e dovra quando essere ripetuta.

WHT943A2XBG,WHT643A2XBG,WHT663S2X,WHT963S2X

T1	T2	T3	T4	T5	T6	T7	T8	T9
①	:	A	L4	L5	L6	P»	P»»	L30'

Per selezionare le funzioni della cappa premere sul symbolo. La funzione verrà attivata quando il symbolo verrà rilasciato.

T1. Stand by (pannello di controllo spento - tutte le funzioni disabilitate) / ON (pannello di controllo acceso)

Note: Dopo un minuto circa di inutilizzato della cappa (aspirazione e lui) questa ritorna automaticamente in stand/by.

T2. ON/OFF luci

Solo su alcuni modelli (vedi disegno in alto):

premere più volte fino a selezionare l'intensità di luce desiderata:

L1: luce bassa

L2: luce media

L3: luce alta

premere ancore per spegnere le lui.

T3. ON/OFF Funzionamento automatico "AdaptTech".

La cappa imposta immediatamente la velocità (potenza) di aspirazione 1 per augmentare se le condizioni ambientali rilevate dal sensore della cappa lo richiedono.

In assenza di variazioni delle condizioni ambientali, dopo 10 minuti (se la cappa è più in velocità (potenza) di aspirazione 1), la cappa si spegne.

Note: per un uso corretto di questo funzione eseguire prima la "Regolazione dei parametri per il Funzionamento automatico" (vedi paragrafo relativo).

Note: Durante il funzionamento automatico se l'utente agisce sulle altre funzioni che regolano la velocità, la funzione auto ventilazione si disattiva.

T4. Sezione manuale velocità (potenza) di aspirazione:

L4: velocità (potenza) di aspirazione 1

L5: velocità (potenza) di aspirazione 2

L6: velocità (potenza) di aspirazione 3

premere ancora per spagnere le cappa (OFF).

Note: la selezione manuale esclude agli otheri funzioni impostata relativa all'aspirazione.

T5. ON/OFF velocità (potenza) di aspirazione intensiva "POWER BOOST" (temporizzata)

Nota: Dopo 5 minuti di funzionamento la cappa ritorna allo stato precedente.

T6*. (Solo in alcuni modelli) ON/OFF velocità (potenza) di aspirazione intensiva “POWER BOOST x 2” (temporizzata)

Note: Dopo 5 minuti di funzionamento la cappa ritorna allo stato precedente.

T7. ON/OFF modalità di funzionamento „ReFresh".

Ogni 50 minuti di inattività si accende la velocità (potenza) di aspirazione 1 per 10 minuti.

T8. ON/OFF Spegnimento ridardato della velocità (potenza) di aspirazione (circa 30 minuti)

Nota: esta funzione è disponibile per le velocità selezionabili con il tasto T4.

T9. Indicatore e reset saturazione filtri

Il tasto si accende automaticamente a luce fissa quando è necessario eseguire la manutenzione del filtro grassi.

Il tasto si accende automaticamente a luce lampeggiante quando è necessario eseguire la manutenzione del filtro carbone.

Dopo aver eseguito la manutenzione, a cappa spenta e tasto attivo, premere il tasto per più di 3 secondi per eseguire il reset dell'indicatore di saturazione filtri, ripetere l'operazione se necessario (ad esempio nel caso siano saturati entrambi i filtri).

Attivazione dell'indicatore della saturazione filtrato carbone

L'indicatore della saturazionechio carbone è normalmente disattivato. Per attivarlo procedere come segue:

A display acceso (ON) e aspirazione spenta (OFF) premere contemporaneamente i tasti T8 e T9 per più di 3 secondi, il tasto T9 si accende a luce fissa per circa 5 secondi ad indicare l'avvenuta attivazione.

Per disattivarlo, ripetere l'operazione, il tasto T9 lampeggerà per circa 5 secondi ad indicare l'avvenuta disattivazione.

I pulsanti T8 e T9 non sono visibili in那一 parte fase (su alcuni modelli). Sono visibili solo come descripto nella sezione operativa del manuale.

La distanza approssimativa del pulsante T8 da T7 è di 16 mm e la distanza del pulsante T9 da T8 è di 26 mm.

Regolazione dei parametri per il Funzionamento automatico

Ai fini di un uso corretto del funzionamento automatico eseguire la "Calibrazione della cappa".

Calibrazione della cappa

A display acceso (ON) e aspirazione spenta (OFF), premere il tasto T3 per 3 secondi.

La velocità (potenza) di aspirazione 2 inizia a funzionare ed il tasto T3 lampeggia ad indicare che ha avuto inizio la calibrazione della cappa che durera per 15 minuti circa.

Note: per interrompere la calibrazione premere T3 per 5 secondi; la calibrazione risulterà invalidata, e dovrà quando essere ripetuta.

WHT643E4XBG, WHT943E4XBG, WHT633E2X, WHT633E2X, WHT923E5X, WHT623E3XBG, WHT923E3XBG, WHT623E5XUK, WHT923E5XUK, WHT923E3XBGUK

Per selezionare le funzioni della cappa è sufficente sfiorare i comandi.

T1. Stand by/ON display
T2. ON/OFF velocità (potenza) di aspirazione 1
T3. ON/OFF velocità (potenza) di aspirazione 2
T4. ON/OFF velocità (potenza) di aspirazione 3
T5. ON/OFF luci

T1. ON/OFF luci
T2. OFF velocità (potenza)
T3. ON velocità (potenza) di aspirazione 1
T4. ON velocità (potenza) di aspirazione 2
T5. ON velocità (potenza) di aspirazione 3

MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostuzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle struzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avventenze.

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Il fatto antigrasso metallico delve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico po soloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura. La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso, l'elemento filtrante deve essere pulito almeno agli 4 anni (lavastoviglie-adatto). Dopò non più di 36 anni, il filtrо deve essere rinnovato.

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata con una dello stesso tipoosi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.

I LED garantisce una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
