KVI1884 - Réfrigérateur BAUKNECHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	BAUKNECHT
Modèle	KVI1884
Hauteur (cm)	85-110
Largeur (cm)	60 ou 90
Profondeur (cm)	50
Diamètre du conduit d'évacuation (cm)	12
Alimentation électrique	Tension et fréquence indiquées sur la plaque signalétique
Type d'éclairage	LED, 2,5 W max, culot E14
Nombre de vitesses	3 (minimum, moyenne, maximum)
Filtre anti-graisse	Métallique, lavable (mensuel)
Filtre à charbon	Charbon actif, remplacement tous les 4 mois max.
Distance minimale de cuisson (électrique)	50 cm
Distance minimale de cuisson (gaz/mixte)	65 cm
Version d'utilisation	Aspirante (évacuation extérieure) ou filtrante (recyclage)
Nettoyage recommandé	Chiffon humide, détergent liquide neutre, pas d'abrasifs ni d'alcool
Entretien filtre anti-graisse	Une fois par mois, à la main ou au lave-vaisselle (cycle court, basse température)
Remplacement filtre à charbon	Non lavable, à remplacer après saturation (max 4 mois)
Consignes de sécurité importantes	Débrancher avant entretien ; ne pas utiliser sous la hotte de flamme nue ; ne pas utiliser comme surface d'appui
Protection enfants	Interdit aux moins de 3 ans ; de 3 à 8 ans sous surveillance
Installation	Par un personnel qualifié ; ne pas brancher avant installation complète
Élimination	Conforme à la directive DEEE 2012/19/EC - ne pas jeter avec les ordures ménagères
Normes de sécurité	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233

FOIRE AUX QUESTIONS - KVI1884 BAUKNECHT

Comment installer la hotte KVI1884 ?

L'installation doit être réalisée par un personnel qualifié. Respectez les distances minimales : 50 cm pour une cuisinière électrique, 65 cm pour une cuisinière à gaz ou mixte. Utilisez les vis fournies et suivez le guide d'installation. Ne branchez l'appareil qu'après installation complète.

Quelle est la fréquence de nettoyage du filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé une fois par mois (ou dès que le système d'indication de saturation le signale). Il peut être lavé à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide.

Quand remplacer le filtre à charbon ?

Le filtre à charbon ne peut pas être nettoyé et doit être remplacé après 4 mois maximum d'utilisation, ou plus tôt si l'indication de saturation s'allume. Cela dépend du type de cuisine et de la fréquence de nettoyage du filtre à graisses.

Puis-je utiliser la hotte en version recyclage (filtrante) ?

Oui, la hotte est livrée prête pour la version aspirante. Pour l'utiliser en version filtrante, vous devez installer le kit accessoires (filtre à charbon). Vérifiez dans les premières pages du manuel si le kit est fourni ou à acheter séparément.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'absence de coupure de courant, qu'une vitesse est sélectionnée, et que le disjoncteur omnipolaire ne s'est pas déclenché. Si le problème persiste, débranchez la prise pendant 5 secondes puis rebranchez. Contactez le service après-vente si besoin.

Comment remplacer l'ampoule LED ?

Débranchez l'appareil et assurez-vous que l'ampoule est froide. Remplacez-la par une ampoule LED de 2,5 W max, culot E14 (référence ILCOS D '1e'). Remontez la grille après remplacement.

Quelle est la distance minimale entre la table de cuisson et la hotte ?

La distance doit être d'au moins 50 cm pour les cuisinières électriques et 65 cm pour les cuisinières à gaz ou mixtes. Si le fabricant de la cuisinière spécifie une distance plus grande, respectez-la.

La hotte peut-elle être utilisée par des enfants ?

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Les enfants de 3 à 8 ans peuvent l'utiliser sous surveillance d'un adulte. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Comment nettoyer l'extérieur de la hotte ?

Utilisez exclusivement un chiffon humide imbibé de détergent liquide neutre. N'utilisez jamais d'outils de nettoyage, de produits abrasifs ou d'alcool. Évitez les appareils de nettoyage à vapeur.

Où trouver le numéro de série pour le service après-vente ?

Le numéro de série est indiqué sur la plaque signalétique située à l'intérieur de la hotte. Contactez le service après-vente avec ce numéro pour toute assistance. Vous pouvez aussi scanner le QR code ou consulter le site docs.whirlpool.eu pour télécharger les documents.

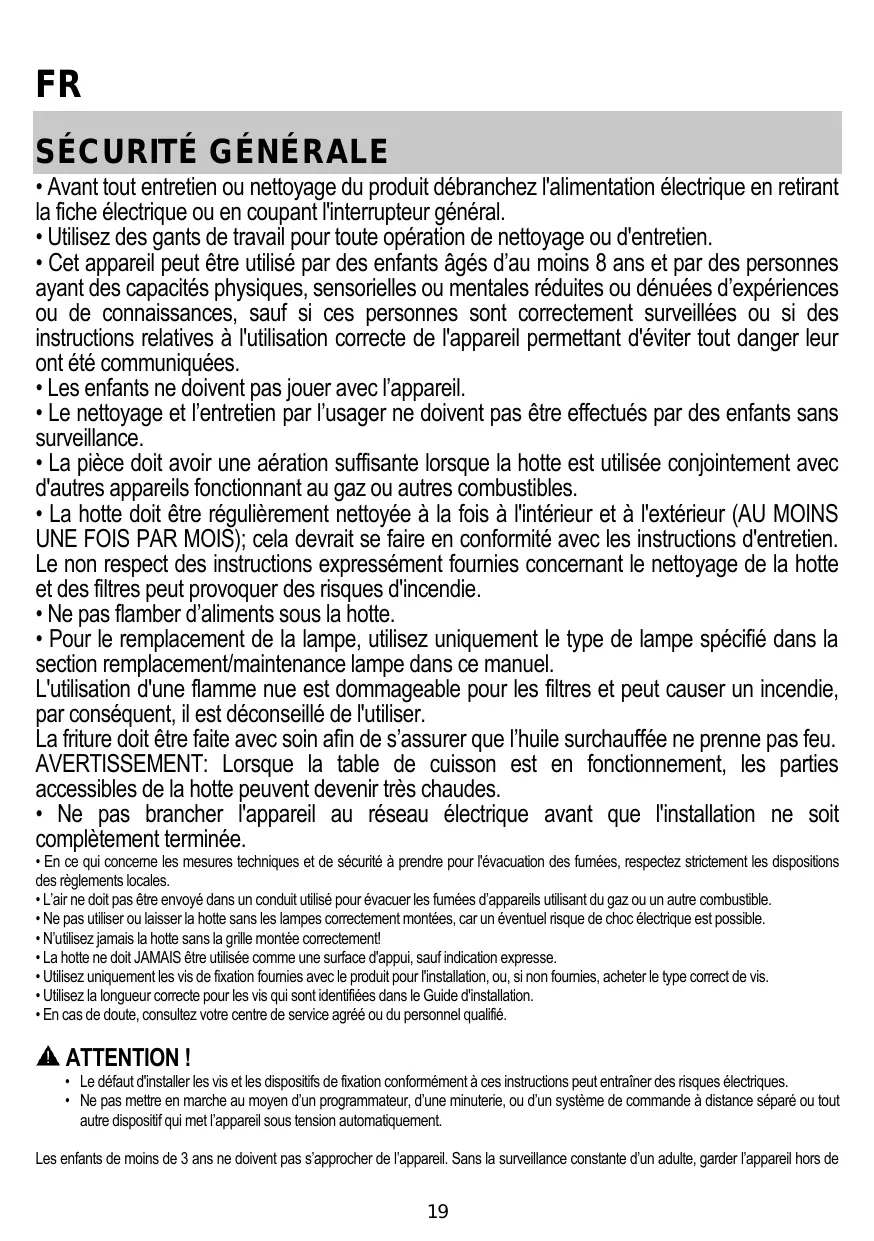

MODE D'EMPLOI KVI1884 BAUKNECHT

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressement fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie. Par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu. AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
• ux. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque d'électrocution est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

Attention!

• Le dernier d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Sans la surveillance constante d'un adulte, garder l'appareil hors de

La portée des enfants de moins de 8 ans.

ATTENTION : l'appareil ne peut être mis en marche par le biais d'un dispositif externe ou d'un système de commande à distance séparé. Cet appareil n'est pas destiné à un usage professionnel. Ne pas utiliser l'appareil à l'extérieur. Pour éviter le risque de lésions personnelles, l'appareil doit être déplacé et installé par deux ou plusieurs personnes. L'installation, complétant éventuellement aussi les raccords pour l'alimentation hydrauliques (si prévus) et les branchements électriques, et les interventions de réparation doivent être effectués par un personnel qualifié.

Après avoir complètement l'installation, conserver le matériel d'emballage (plastique, polystyrène, etc.) hors de la portée des enfants pour éviter le risque d'étouffement.

Ne jamais utiliser l'appareil pieds nus ou mouillés.

Ne jamais utiliser d'appareils de nettoyage à vapeur pour éviter le risque de choc électrique.

Comme indiqué par le symbole, le matériel d'emballage est 100% recyclable

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne. Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité. - Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. - Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placez-la dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlements de montage.

Attention!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.

Si le câble n'est pas équipé d'une fiche, branchez les fils selon le tableau suivant:

Tension principale et fréquence

Se référer à la valeur indiquée sur l'étiquette des caractéristiques à l'intérieur de la hotte.

Branchement des fils

N: bleu

L: brun

Changement du câble d'alimentation

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

Évacuation de l'air

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: ). ! Éviter les variations excessives de section du tuyau. La société décline toute responsabilité si ces normes ne sont pas respectées.

Filtrante ou aspirante ?

Votre hotte est prête pour être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Attention!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotter dans cette version, vous devez accorder un système de filtrage supplémentaire basé sur charbon actif.

Commandes

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

a. ON/OFF lumières b. OFF moteurs c.-d.-e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'utilisation de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisine et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Filtre au charbon circulaire

En appliquer un par coté en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d'une montre.

Pour le démontage, tourner dans le sens inverse des aiguilles d'une montre.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remonter la grille.

Remplacer l'ampoule brûlée.

Utiliser uniquement des ampoules LED de 2,5W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumérique "1e").

Remonter la grille.

Élimination

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veillez-vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

Si la hotte ne fonctionne pas:

S'assurer : - de l'absence de coupure de courant. - qu'une vitesse a été sélectionnée.

Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtre à charbon n'est pas usé (hotte en version filtrante).

Si la hotte s'éteint durant son fonctionnement normal:

S'assurer : - de l'absence de coupure de courant. - que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Données techniques

Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
85-110	60	50	12
85-110	90	50	12

Éléments non fournis avec la hotte

Veuillez télécharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données énergétiques en :

• Visitant notre site internet docs.whirlpool.eu UtilisantleCodeQR Utilisant le Code QR
• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livre de garantie). Lorsque vous contactez notre Service Après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil.
