Tipo di prodotto	Cappa da cucina
Marca	BAUKNECHT
Modello	KVI1884
Altezza (cm)	85-110
Larghezza (cm)	60 o 90
Profondità (cm)	50
Diametro del condotto di scarico (cm)	12
Alimentazione elettrica	Tensione e frequenza indicate sulla targa dei dati
Tipo di illuminazione	LED, 2,5 W max, attacco E14
Numero di velocità	3 (minima, media, massima)
Filtro antigrasso	Metallico, lavabile (mensile)
Filtro al carbone	Carbone attivo, sostituzione ogni 4 mesi max.
Distanza minima di cottura (elettrico)	50 cm
Distanza minima di cottura (gas/misto)	65 cm
Versione di utilizzo	Aspirante (scarico esterno) o filtrante (ricircolo)
Pulizia raccomandata	Panno umido, detergente liquido neutro, niente abrasivi né alcol
Manutenzione filtro antigrasso	Una volta al mese, a mano o in lavastoviglie (ciclo breve, bassa temperatura)
Sostituzione filtro al carbone	Non lavabile, da sostituire dopo saturazione (max 4 mesi)
Istruzioni di sicurezza importanti	Scollegare prima della manutenzione; non usare fiamme libere sotto la cappa; non utilizzare come superficie di appoggio
Protezione bambini	Vietato ai minori di 3 anni; da 3 a 8 anni sotto sorveglianza
Installazione	Da personale qualificato; non collegare prima dell'installazione completa
Smaltimento	Conforme alla direttiva RAEE 2012/19/UE - non gettare con i rifiuti domestici
Norme di sicurezza	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233

Domande frequenti - KVI1884 BAUKNECHT

Come installare la cappa KVI1884?

L'installazione deve essere eseguita da personale qualificato. Rispettare le distanze minime: 50 cm per un piano cottura elettrico, 65 cm per un piano cottura a gas o misto. Utilizzare le viti fornite e seguire la guida all'installazione. Collegare l'apparecchio solo dopo l'installazione completa.

Qual è la frequenza di pulizia del filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese (o non appena il sistema di indicazione di saturazione lo segnala). Può essere lavato a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido.

Quando sostituire il filtro al carbone?

Il filtro al carbone non può essere pulito e deve essere sostituito dopo massimo 4 mesi di utilizzo, o prima se l'indicazione di saturazione si accende. Dipende dal tipo di cucina e dalla frequenza di pulizia del filtro antigrasso.

Posso usare la cappa in versione ricircolo (filtrante)?

Sì, la cappa viene fornita pronta per la versione aspirante. Per utilizzarla in versione filtrante, è necessario installare il kit accessori (filtro al carbone). Verificare nelle prime pagine del manuale se il kit è fornito o da acquistare separatamente.

Cosa fare se la cappa non funziona?

Verificare prima l'assenza di interruzione di corrente, che una velocità sia selezionata e che l'interruttore onnipolare non sia scattato. Se il problema persiste, scollegare la spina per 5 secondi e ricollegare. Contattare il servizio post-vendita se necessario.

Come sostituire la lampadina LED?

Scollegare l'apparecchio e assicurarsi che la lampadina sia fredda. Sostituirla con una lampadina LED da 2,5 W max, attacco E14 (riferimento ILCOS D '1e'). Rimontare la griglia dopo la sostituzione.

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza deve essere di almeno 50 cm per i piani cottura elettrici e 65 cm per i piani cottura a gas o misti. Se il produttore del piano cottura specifica una distanza maggiore, rispettarla.

La cappa può essere utilizzata da bambini?

I bambini di età inferiore a 3 anni non devono avvicinarsi all'apparecchio. I bambini da 3 a 8 anni possono utilizzarlo sotto la supervisione di un adulto. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Come pulire l'esterno della cappa?

Utilizzare esclusivamente un panno umido imbevuto di detergente liquido neutro. Non utilizzare mai strumenti di pulizia, prodotti abrasivi o alcol. Evitare apparecchi di pulizia a vapore.

Dove trovare il numero di serie per il servizio post-vendita?

Il numero di serie è indicato sulla targa dei dati situata all'interno della cappa. Contattare il servizio post-vendita con questo numero per qualsiasi assistenza. È anche possibile scansionare il codice QR o consultare il sito docs.whirlpool.eu per scaricare i documenti.

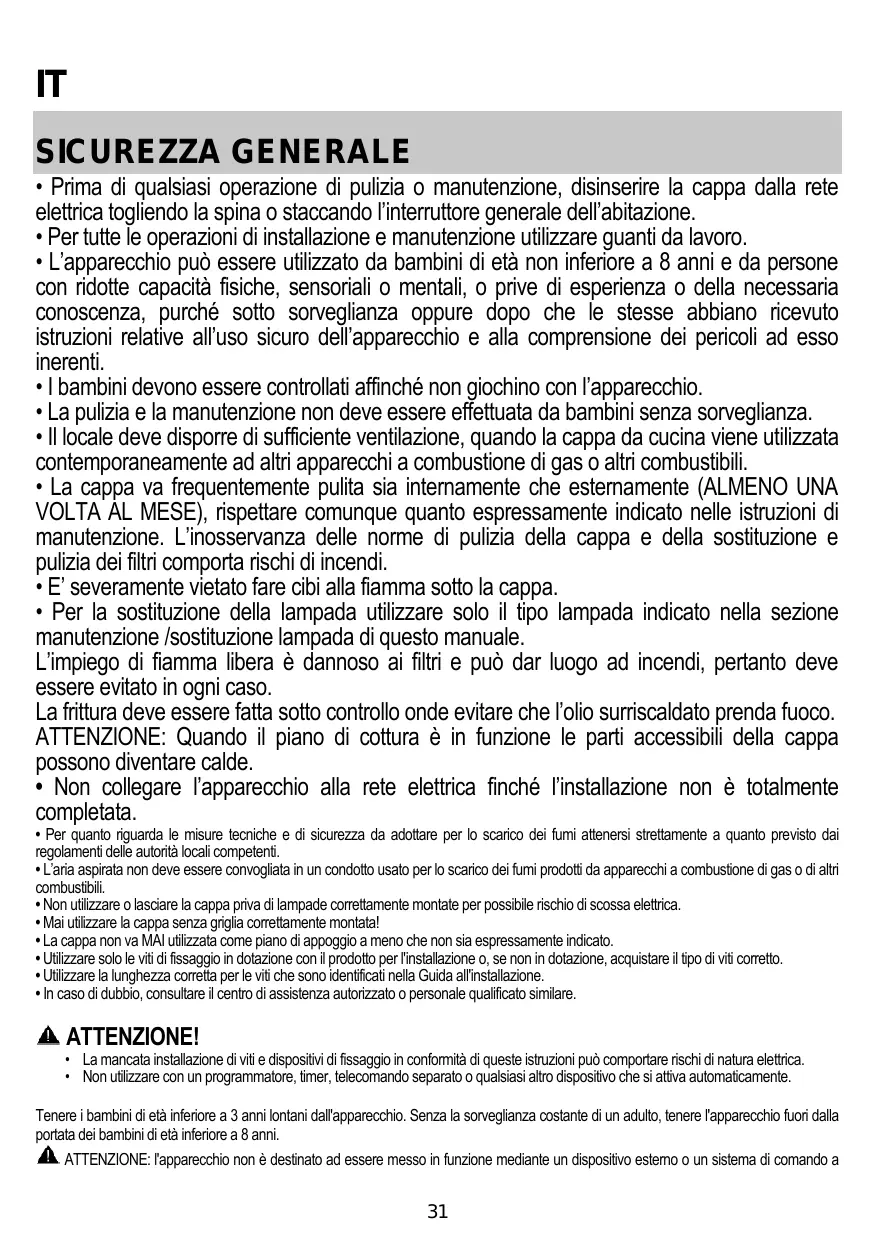

MANUALE UTENTE KVI1884 BAUKNECHT

IT Istruzioni per l'uso

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, perché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sua interamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espessamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto devesse essere evitato in agli caso.
  La frittura deve essere fissa sotto controloonde evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
• Non collegare l'apparecchio alla rete elettrica finché l'infallazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
  L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di和其他 combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzarelacappa sanza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
  Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

La mancata installatione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.
Nonutilizzare con un programmatore, timer, telecomando separato o qualsiasi ultro dispositivo che si attiva automaticamente.

Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori alla portata dei bambini di età inferiore a 8 anni.

ATTENZIONE: l'apparecchio non è destinato ad essere记者在 funzione mediante un dispositivo esterno o unsystema di comando a

distanza separato.

Questo apparecchio non è destinato all'uso professionale. Non utilizzato l'apparecchio all'aperto.
Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più personne.
L'installatione, comprehente anche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguita da personale qualificato.

A installatione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento.

Non utilisezare l'apparecchio quando si è bagnati oppure a piedi nudi.

Maiutilizzareapparecchi per puliziaavapore-rischio di shockelettrico.

Il materiale dell'imballo è riciclabile al 100% ed è contrassegnato con il symbolo del ricido

La cappa cui ave estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apprecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

E' importante conservare tutti i manuali che arrivagnano il prodotto per poterii consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporte dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina delve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le struzioni di installmente del dispositivo di cottura a gas specificano una distance maggiore, bisogna tenerneconto.

La tensione di rete deve correspondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancpeo l'installatione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dello installatione, aplicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sa stato montato correttamente.

Se il cavo non è provioso di spina, collegare i fili attenendosi alla tabella seguite:

Tensione e frequenza della rete

Fare riferimento al valore indicato nella etichetta caratteristiche all'interno della cappa.

Collegamento fili

N:blu

L: marrone

Sostituzione del cavo di alimentazione

La cappa è provista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò agli responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^
Evitare cambiamenti drastici di sezione del condotto.
L'azienda declina agli responsabilità qualora queste nome non vengano rispetto.

FILTRANTE O ASPIRANTE?

! La sua cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato l'apposto KIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.

Versione aspirante

I vapore vengono evacuati verso l'estmo tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fomin e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provista di filtrò/ì a carbone, quello/ì deve/devono essere rimsozzo/ì.

Versione filtrante

L'aria aspirata verà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadi filtraggioaggiuntivoa base di carboni attivi.

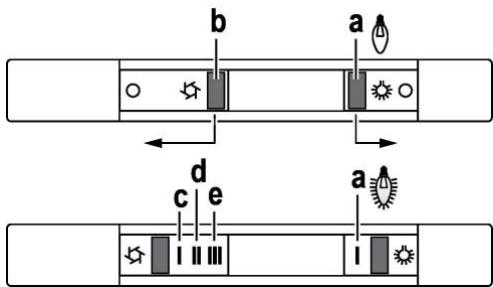

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. ON/OFF luci
b. OFF motori
c.-d.-e. Potenza aspirazione minima (c.), media (d.), massima (e.).

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZARE ALCOOL!

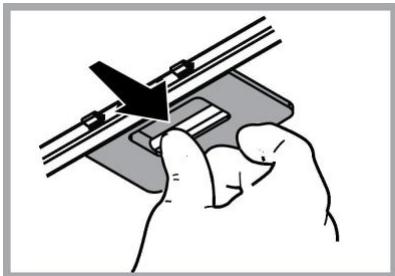

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystemadi indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica.thisa necessita), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basso temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare ilattro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifieso after a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli casi è necessario sostituire la cartuccia al massimo anni quattro mesi (o quando ilsystema di individazione di saturazione dei filtri - se previsto sul modello in possesso- indica necessità).

NON più essere lavato o rigenerato

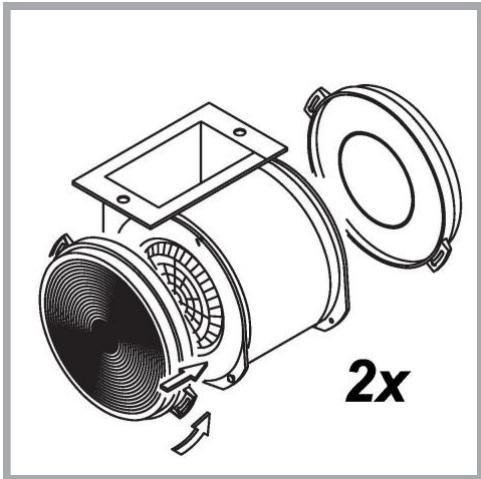

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambte le griglie di protezione della girante del motore, dopodiché girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione delle lampade

Disinserire l'appareccchio dalla rete eletrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Rimuovere la griglia.

Sostituire la lampada danneggiata

Utilizzato solo lampade LED da max 2,5W-E14. Per maggioni dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1e").

Rimontare la griglia.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di appearecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Appareciatura progettata, testata e realizzata nel rispetto delle nome sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anni ovee il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/carbone. Per Maintainere ben efficiente il filtrò del grasso, pulirlo in caso di necessità. Per ottimIZare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del systemà di canalizzazione indicato in quello manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti simpliciti controli:

Se la cappa non funziona:

Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
- La cucina è sufficientemente areata per permettere una presa d'aria.
- Il filtrone carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'é interruzione di corrente.
• il disposativo di intermuzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolvergi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e colgateolo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolvergsi al servizio d'assistenza.

DATI TECNICI

Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubodi scarico (cm)
85-110	60	50	12
85-110	90	50	12

CE

Componenti non in dotazione con il prodotto

Per scaricare le istruzioni di sicurezza, il manuale d'uso, la schedatecnica e i dati energetici:

• Visitare il site web docs.whirlpool.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza (al numero di telefono riportato sul librettto di garanzia).
  Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto.
