Producttype	Afzuigkap
Merk	BAUKNECHT
Model	KVI1884
Hoogte (cm)	85-110
Breedte (cm)	60 of 90
Diepte (cm)	50
Diameter afvoerkanaal (cm)	12
Elektrische aansluiting	Spanning en frequentie zoals aangegeven op het typeplaatje
Verlichtingstype	LED, max 2,5 W, fitting E14
Aantal snelheden	3 (minimum, gemiddeld, maximum)
Vetfilter	Metalen, wasbaar (maandelijks)
Koolstoffilter	Actieve kool, elke 4 maanden max. vervangen
Minimale kookafstand (elektrisch)	50 cm
Minimale kookafstand (gas/mengsel)	65 cm
Gebruiksversie	Afzuigend (externe afvoer) of filterend (recirculatie)
Aanbevolen reiniging	Vochtige doek, neutraal vloeibaar schoonmaakmiddel, geen schuurmiddelen of alcohol
Onderhoud vetfilter	Een keer per maand, met de hand of in de vaatwasser (korte cyclus, lage temperatuur)
Vervanging koolstoffilter	Niet wasbaar, vervangen na verzadiging (max 4 maanden)
Belangrijke veiligheidsinstructies	Loskoppelen voor onderhoud; geen open vuur onder de afzuigkap gebruiken; niet gebruiken als steunvlak
Kinderbeveiliging	Verboden voor kinderen onder 3 jaar; van 3 tot 8 jaar onder toezicht
Installatie	Door gekwalificeerd personeel; pas aansluiten na volledige installatie
Afvoer	Conform richtlijn AEEA 2012/19/EC - niet bij het huishoudelijk afval gooien
Veiligheidsnormen	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233

Veelgestelde vragen - KVI1884 BAUKNECHT

Hoe installeer ik de afzuigkap KVI1884?

De installatie moet worden uitgevoerd door een gekwalificeerd persoon. Houd u aan de minimale afstanden: 50 cm voor een elektrisch fornuis, 65 cm voor een gas- of mengselfornuis. Gebruik de meegeleverde schroeven en volg de installatiehandleiding. Sluit het apparaat pas aan na volledige installatie.

Wat is de reinigingsfrequentie van het vetfilter?

Het metalen vetfilter moet een keer per maand worden gereinigd (of zodra het verzadigingsindicatiesysteem dit aangeeft). Het kan met de hand worden gewassen met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur en korte cyclus.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter kan niet worden gereinigd en moet na maximaal 4 maanden gebruik worden vervangen, of eerder als het verzadigingslampje gaat branden. Dit hangt af van het type keuken en de frequentie van het reinigen van het vetfilter.

Kan ik de afzuigkap in recirculatiemodus (filterend) gebruiken?

Ja, de afzuigkap wordt geleverd klaar voor de afzuigende versie. Om hem in filterende versie te gebruiken, moet u de accessoireset (koolstoffilter) installeren. Controleer in de eerste pagina's van de handleiding of de set is meegeleverd of apart moet worden aangeschaft.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst of er geen stroomuitval is, of er een snelheid is geselecteerd en of de hoofdschakelaar niet is geactiveerd. Als het probleem aanhoudt, trek dan de stekker 5 seconden uit het stopcontact en steek hem er weer in. Neem zo nodig contact op met de klantenservice.

Hoe vervang ik de LED-lamp?

Koppel het apparaat los en zorg ervoor dat de lamp koud is. Vervang deze door een LED-lamp van max 2,5 W, fitting E14 (referentie ILCOS D '1e'). Monteer het rooster weer na vervanging.

Wat is de minimale afstand tussen het kookvlak en de afzuigkap?

De afstand moet minimaal 50 cm zijn voor elektrische fornuizen en 65 cm voor gas- of mengselfornuizen. Als de fabrikant van het fornuis een grotere afstand aangeeft, houd u daaraan.

Kan de afzuigkap door kinderen worden gebruikt?

Kinderen jonger dan 3 jaar mogen niet bij het apparaat komen. Kinderen van 3 tot 8 jaar mogen het onder toezicht van een volwassene gebruiken. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik uitsluitend een vochtige doek met neutraal vloeibaar schoonmaakmiddel. Gebruik nooit schoonmaakgereedschap, schurende producten of alcohol. Vermijd stoomreinigingsapparaten.

Waar vind ik het serienummer voor de klantenservice?

Het serienummer staat op het typeplaatje aan de binnenkant van de afzuigkap. Neem contact op met de klantenservice met dit nummer voor ondersteuning. U kunt ook de QR-code scannen of de website docs.whirlpool.eu raadplegen om documenten te downloaden.

GEBRUIKSAANWIJZING KVI1884 BAUKNECHT

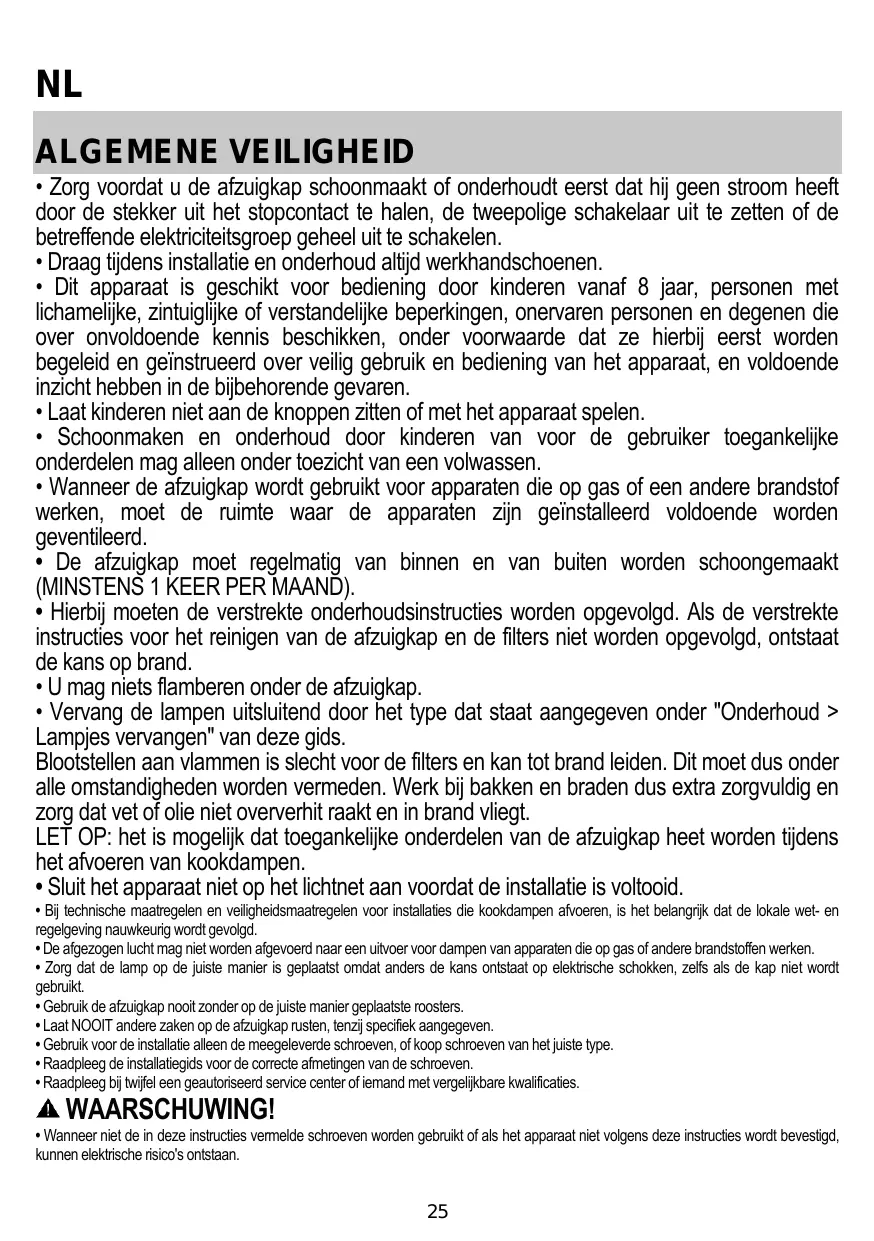

NL Gebruiksaanwijzingen

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.

• Draagijdens installmenten en onderhoud alsijid werkhandsschoenen.

• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.

• Laat kinderen Niet aan de knoppen zitten of met het apparaat spelen.

• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.

• Wanner de afzuigkap worden gebruikt voor apparaten die op gas of een andere brandstof werkken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij要去en de verstkrete onderhoudsinstructies worden opgevolgd. Als de verstkrete instructies voor het reinigen van de afzuigkap en de filters nicht worden opgevolgd, ontstaat de kans op brand.

U mag niets flamberen onder de afzuigkap.

• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen luckt mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
  Zorg dat de lamp op de juiste manier is geplaatst waar anders anders de kans ontstaat op elektrische schokken, zichs als de kap Niet worden gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOT andere zaken op de afzugkap rusten, tenzij specifikiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twifel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wonneer Niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat Niet volgens deze instructies worden bevestigd, hunnen elektrische risico's ontstaan.

• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Houd kinderenjonger dan 3aar uit de buurt van het apparaat. Zonder het voortdurende toezicht van een volwassene moeten kinderenjonger dan 8aar uit de buurt van het apparaat gehonden worden.

OPGELET: het apparaat is Niet bedoel om in werkung te worden gesteld door middel van een extern apparaat of een afzonderlijk afstandsbedeningsystem.
Dit apparatus is niet bedoeld voor een professioneel gebruik. Gebruik het apparatus niet in de open lucht.
Am het risico op personlijk letsel te voorkomen, moet het apparaat verplaatst en geinstalleerd worden door toe ofmeer personen.
De installation, waaronder ook de eventuele aansluiting op de watervoorzieening (indien voorzien) en de elektrische aansluitingen, evenals de reparatie-ingrepen要去en worden uitgevoerd door gekwalificeerd personeel.

Na het voltooien van de installmentie moet het verpakkingsmaterial (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaar worden om verstikkingsgevaar te voorkommen.

Gebruik het apparaat niet wanneer u nat bent of op blote voeten.

Gebruik voor de reiniging nooit stoorneinigers - gevaar voor elektrische schokken.

Het verpakkingsmaterial is 100% recycleerbaar en is gemarkeerd met het betreffende symbol

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijven城县 hetzelfde.

Houd u altd aan de instructies in deze gids. Wij aanvaarden gen enkele aansprakeljheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het nicht opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoen en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblifsmogevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zDat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
  Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en verligheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderden op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

De minimale afstand zusammen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65~cm , in geval van een gas- of gemengd fornuis.

Als in de installmente-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzugkap. Als de afzugkap een stekker heeft, moet deze in een stopcontact dat aan de niedwste regelgeving voldoet en ook na de installmentie bereikbaar blijf. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installmentie neteer meer bereikbaar is, moet gebruik worden gemaakt van een tweeolige aan/uitschakelaar, zatat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie Ill) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voordat de afzuiigkap op het lichtnet worden aangesloten om de juiste werkig te controlen.

Als de kabel nicht is voorzien van een stekker,sluit u de kabels aan overeenkomstig de volgende tabel:

Spanning en frequente net

Verwijs waar de waarde aangegeven op het typeplaatje dat is aangebrachte in de afzuiqkap.

Aansluiting draden

N:blauw

L:bruin

Vervanging van de voeding

De afzuigkap worden geleverd met een special netsnoer. Als dit snoer beschadigd is,要去 een neuew exemplaar aanvragen bij de technische Dienst.

LUCHTAFVOER

(afzuiigend apparaat)

Sluit de afzugkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagdt zeigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich elleboogkoppelingen (maximale hoek hiervan: 90^ ).
  Vermijd grote varieties in de doorsnede van de afvoerbuis.
  Het bedrij wijt iedere aansprakelijkheid af indien deze voorschriften Niet in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

Uw afzugkap is ingesteld om als afzuideng apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd worden, kan, in enkele gevallen, het extra actieve koolstofffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden.

Uitvoering als afzuigend apparaat

Hier bij worden de afgevoerde luckt uit het pand gevoerd via een special hiervoar geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzugkap.

LET OP!

De afvoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschäft. De afvoerbuis要去 bezelfde doorsnede hebben als de aansluiting.

LET OP!

Als de afzuigkap is geleverd met een actief kooffilter, moet dit worden verwijderd.

Filtrerende versie

De verwijdere lustcht ontvet en ontgeurd en vervolgens weer teruggeleid aan de betreffende ruimte.

Om de afzuigkap in deze vom te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zich geinstalleerd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het formuis.

a. ON/OFF lichten
b. OFF motoren
c.-d.-e.Zuigkracht
laagste (c.), middelste (d.), maximale (e.).

ONDERHOUD

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuirmiddelen. GEBRUK GEEN ALCOHOL!

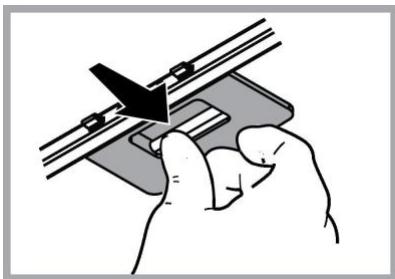

Onderhoud van de vetfilters

Vangt vetdeeltjes op uit de kookdampen.

Moet een keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit -dezne noodzaaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is nicht van inloed op de eigenschappen, die beslist nicht veranderen.

Trek aan de verende hendel om het vetfilter te verwijdenen.

Onderhoud van het koolstofffilter

Absorbeert ongewenste kookgeurjtes. De verzadiging van de koolstofffilter vindt plaatns na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit -.Deze moodzaak aangeeft) verwangen worden. Het kan NIET gewassen of opnieuw gebrukt worden

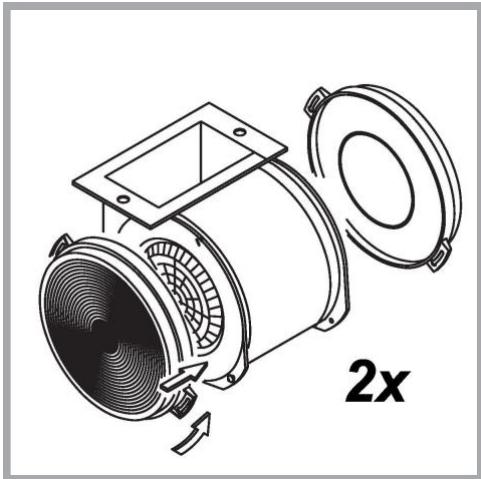

Rond koolstoffiler

Plaats aan allebei de kanten van de aanzuigmotor een koolstofffilter over de beschemroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze tegen de klok in.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Monteer het rooster werk terug.

Vervang de beschadigde lamp.

Gebruik alleen ledlampen van max 2,5W-E14. Raadpleeg voormeer informatie de bijgevoegde folder "ILCOS D" (alfanumerieke positie "1e").

Monteer het rooster wee terug.

VERWIJDERING

Dit toestel is gemarkeerd in overeenstemming met Europese richtlij 2012/19/EC betreffende afgedankte elektrische en elektronische apparatus (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als nomaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officiel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontwopen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuiqkap aan op de laagste snelheid wonneur u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere snelheid bij groe hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiing van kookgeurtjes zo efectief maybe te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafsetting zo efectief maybe te gaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimale efficientie en minimale geluidsproductie.

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controlesuit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap Niet fonctioneert:

Controleer of: Controller dat:
- er geen stroomonderbreking is.
- er een snelheid is geselecteerd.

Bijeenlaagrendementvandeafzugkap:

Controleer of: Controleer dat:

• de ingestelde snelheid volstaat voor de afgevegen hoeveeelheid rook en dampen.
• de keuken is voldoende geventileerd voor een correcte luchttoevoer.

• de koolstofffilter Niet is verzadigd (i.g.v. recirculatie).

• het utvallen van de afzuigkapijdens de normale werkking hebtsplaatsgebonden.

Controleer of: Controleer dat:
- er geen stroomonderbreking is.
- de omnipolaire schakelaar Niet is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doein, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voorbestaan, wendl U zich tot de assistentie service.

TECHNISCHE GEGEVENS

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsgningsrør (cm)
85-110	60	50	12
85-110	90	50	12

CE

Niet meegeleverde onderdelen

U kurz de Veiligheidsinstrumentes, de Handleiding, de Productfiche en de Energiegevevens downloaden:

Op once website docs.whirlpool.eu
- Gebruik makend van de QR-code
- Anders, contacteerijke Klantenservice (Het telefoonnummer staat in het garantieboekje). Wanner u contact neemt met de Klantenservice, gelieve de codes te vermelden die op het identificatieplaatje van het apparaat staan.
