Type de produit	Climatiseur mobile monobloc avec générateur d'ions Plasmacluster
Réfrigérant	R410A (PRG 1975)
Modes de fonctionnement	Frais, Sec, Circulation, Ventilation, Ion seul
Fonctions spéciales	Turbo Cool, Veille, Minuterie (démarrage/arrêt), Swing, Densité Max, Rafraîchissement
Technologie ionique	Plasmacluster (réduction des moisissures et odeurs)
Plage de température ambiante (mode Frais)	18 °C – 40 °C
Plage de température ambiante (mode Sec)	15 °C – 40 °C
Réglage de température (mode Frais)	18 °C – 32 °C
Télécommande	Incluse, portée 7 m, piles AAA (R03)
Minuterie	Démarrage et arrêt de 30 min à 12 h
Entretien filtre	Nettoyage toutes les 2 semaines
Vidange réservoir	Nécessaire lorsque les voyants CLIM, MINUTERIE et MAX clignotent
Nettoyage appareil	Chiffon doux sec ou humide avec savon doux
Sécurité	Mise à la terre obligatoire, disjoncteur différentiel recommandé (<30 mA, <0,1 s), arrêt automatique réservoir plein
Utilisation par enfants	Âge minimum 8 ans, sous surveillance
Pièces incluses	Tuyau d'échappement, adaptateur fenêtre, filtre anti-insectes, 2 capots anti-pluie, télécommande, 2 piles R03
Gaz à effet de serre	Contient R410A (PRG 1975), conforme protocole de Kyoto

FOIRE AUX QUESTIONS - CV-P10PR SHARP

Que faire si l'appareil s'arrête et que les voyants CLIM, MINUTERIE et MAX clignotent ?

Le réservoir d'eau est plein. Vidangez l'eau en retirant le robinet d'arrêt de la tuyauterie de vidange après avoir débranché l'appareil.

Comment utiliser la télécommande si l'appareil ne répond pas ?

Vérifiez les piles (remplacez-les si nécessaire) et assurez-vous que la télécommande est pointée vers le récepteur de l'appareil (distance maximale 7 m). Évitez la lumière directe du soleil sur le récepteur.

Pourquoi l'appareil ne refroidit-il pas correctement ?

Vérifiez que le mode est réglé sur Frais (et non Ventilation, Sec, Circulation ou Ion). Nettoyez le filtre à air, raccourcissez le tuyau d'échappement et fermez les rideaux pour éviter l'ensoleillement direct.

Est-il normal d'entendre des bruits d'eau ou de gargouillement ?

Oui, ces bruits proviennent de l'évaporation de la condensation ou du réfrigérant en circulation. Si le gargouillement persiste, placez l'appareil sur une surface plane.

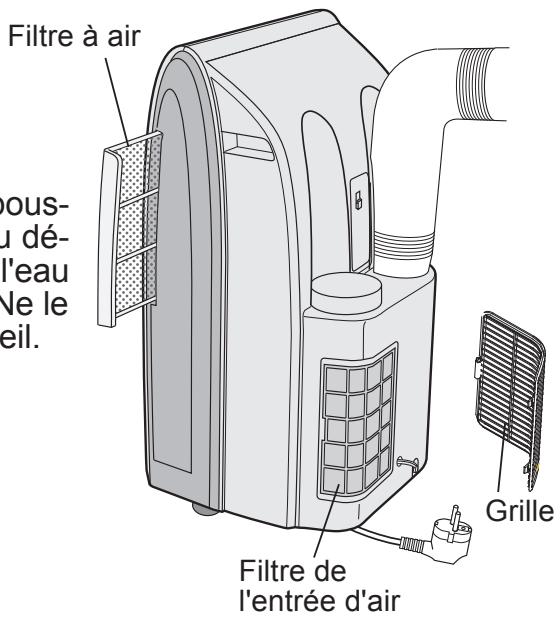

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Retirez le filtre en le poussant vers la droite, aspirez la poussière ou lavez-le avec un détergent doux, rincez et séchez complètement avant de le remettre en place. Nettoyez toutes les deux semaines.

Que faire en cas de panne de courant ? Les réglages sont-ils conservés ?

Le climatiseur mémorise les réglages de mode et température, mais les minuteries sont annulées. Après le rétablissement du courant, l'appareil redémarre automatiquement avec les derniers réglages (sauf minuterie).

Peut-on utiliser l'appareil sans le tuyau d'échappement ?

En mode Générateur d'ions, le tuyau n'est pas nécessaire. Pour les modes Frais, Sec, Circulation et Ventilation, le tuyau doit être installé et dirigé vers l'extérieur pour évacuer l'air chaud.

Comment installer le tuyau d'échappement ?

Fixez le filtre anti-insectes à l'adaptateur de fenêtre, puis attachez l'adaptateur au tuyau. Montez les capots anti-pluie sur le filtre et insérez l'extrémité du tuyau dans la sortie d'air arrière de l'appareil jusqu'au déclic.

Quelle est la signification des voyants sur l'appareil ?

Voyant vert CLIM : climatisation en marche. Voyant orange MINUTERIE : minuterie active. Voyant rouge MAX : mode Turbo Cool ou Densité Max. Voyant bleu GÉNÉRATEUR D'ION : mode ion seul.

Le mode Rafraîchissement est-il efficace pour toutes les odeurs ?

Le mode Rafraîchissement utilise les ions Plasmacluster pour réduire certaines odeurs (fumée, etc.), mais son efficacité dépend du volume d'odeur, de la distance et du temps de fonctionnement. Il peut ne pas éliminer complètement toutes les odeurs.

MODE D'EMPLOI CV-P10PR SHARP

Attention:voiture produit comporte ce symbole. Il signifie que les produits electriques et electroniques usages ne doivent pas etre melangés avec les dechets menagers generaux.Un système de collecte séparé est prevu pour ces produits.

Pb

A. Informations sur la mise au rebut à l'intention des utilisateurs privés (ménages)

1. Au sein de l'Union européen

Attention : si vous souhaitez développer cet apparéil au rebut, ne le jetez pas dans une poubelle ordinaire !

Les apparêils électriques et électroniques usages doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récapération et de recyclage ajustats de ces apparêils.

Suite à la mise en oeuvre de ces dispositions dans les États membres, les menages résidant au sein de l'Union française peuvent désormais ramener gratuitement* leurs apparèils électriques etlectroniques usages sur des sites de collecte désignés.

Dans certains pays, votre détaillant reprendra également gratuitement libre your ancien produit si vous achetez un produit neuf similaire.
) Veuillez contacter votre administration locale pour plus de renseignements

Si vous appeareil électrique ou électronique usage comporte des piles ou des accumulateurs, veuilles lesmettre séparément et préalablement au rebut conformément à la législation locale en vigueur.

En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récapération et le recyclage nécessaires de ces déchets, et préviendraz ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine.

2. Pays hors de l'Union européenne

Si vous souhaitezmettreceproduitau rebut,veuillezcontactervotre administration locale qui you renseignera sur la methode d'élimination correcte de cet apparéil.

Suisse : les équipements électriques ou électroniques usages peuvent être raménés gratuitement au détaillant, même si vous n'achetez pas un nouvel apparéil. Pour obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil du site www.swico.ch ou www.sens.ch.

B. Informations sur la mise au rebut à l'intention des entreprises

1. Au sein de l'Union européen

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitiez lemettre au rebut :

Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront être repris par vos organisations de collecte locales.

Espagne : veuillez contacter l'organisation de collecte existante ou votre administration locale pour les modalités de reprise de vos produits usages.

2. Pays hors de l'Union européenne

Si vous souhaitezmettreceproduitau rebut,veuillezcontactervotre administration locale qui vous renseignera sur la methode d'élimination correcte de cet apparéil.

Les piles/accus fournies avec ce produit peuvent contenir des traces de Plomb. Au sein de l'Union Européenne: Le symbole de la poubelle sur roues barrière laisse supposer que les piles/accus usagées ne doivent pas être mélangées avec les déchets menagers! Il existe un mode de collecte séparé pour les piles/accus usagées, ce qui permet d'effectuer un traitement et un recyclage en accord avec la législation. Veuillez contacter une autorité locale pour plus de renseignements sur le système mis en place.

Pour la Suisse: Les piles/accus usagées doivent être returnées chez vous détaillant.

Pour les pays hors Union Européenne: Veuillez contacter une autorité locale afin de connaître la bonne méthode à utiliser pour la collecte de vos piles/accus usages.

Contient des gaz à effet de serre fluorés relevant du protocole de Kyoto
R410A (Potentiel de réchauffement planétaire 1975)

Lisez attentivement ce manuel avant d'utiliser l'appareil. Ce mode d'emploi doit etre conserve en lieu sur et rester facile d'accès.

Visitez http://sharp-world.com/ pour une version électronique de ce manuel d'utilisation.

TABLE DES MATIERES

• CONSIGNES DE SECURITE FR-2
• INCLUS FR-3
  NOMENCLATURE FR-4
• INSTALLATION ET RETRAIT DU TUYAU D'ECHAPPEMENT...... FR-6
• UTILISATION DE LA TELECOMMANDE. FR-8
  AUTRES REMARQUES SUR LE FONCTIONNEMENT FR-9

UTILISATION EN MODE CLIMATISEUR

• MODE FRAIS FR-10
• MODE SEC FR-10
• MODE CIRCULATION FR-11
• MODE VENTILATION FR-11

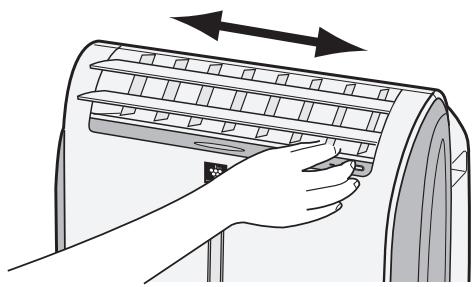

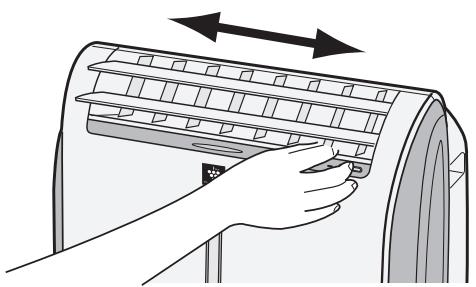

  POUR CHANGER LA DIRECTION DU FLUX D'AIR FR-12

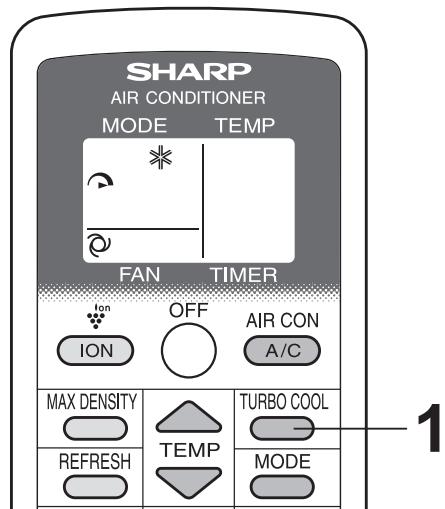

  FONCTIONNEMENT TURBO COOL FR-13

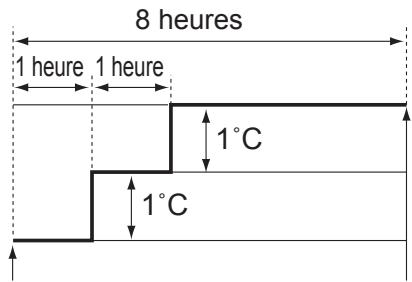

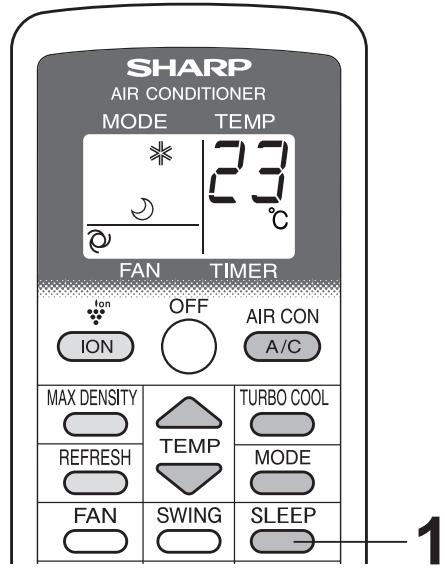

  FONCTIONNEMENT DE VEILLE FR-13

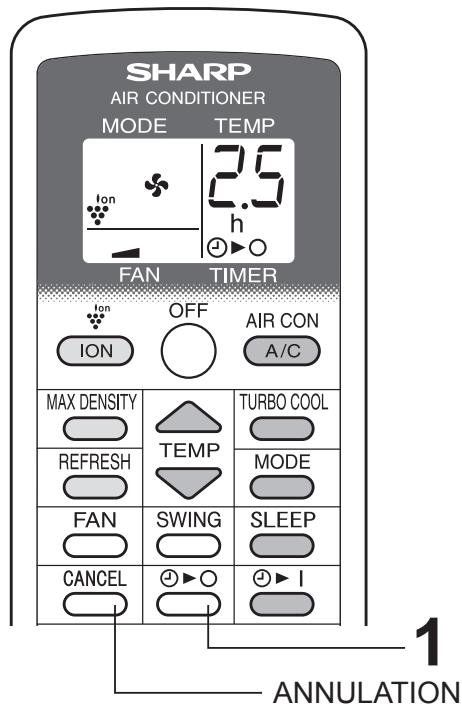

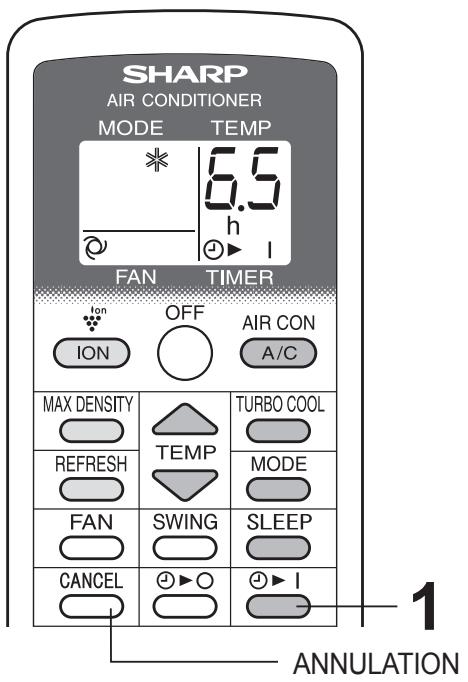

  FONCTIONNEMENT DE LA MINUTERIE FR-14

UTILISATION EN MODE GENERATEUR D'ION

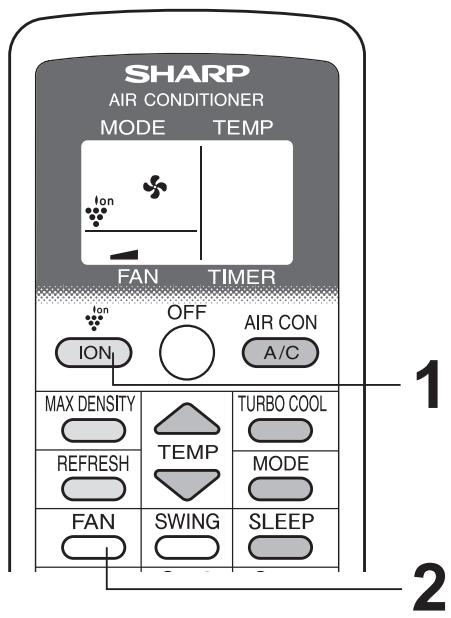

• MODE GENERATEUR D'ION FR-15
  POUR CHANGER LA DIRECTION DU FLUX D'AIR FR-16

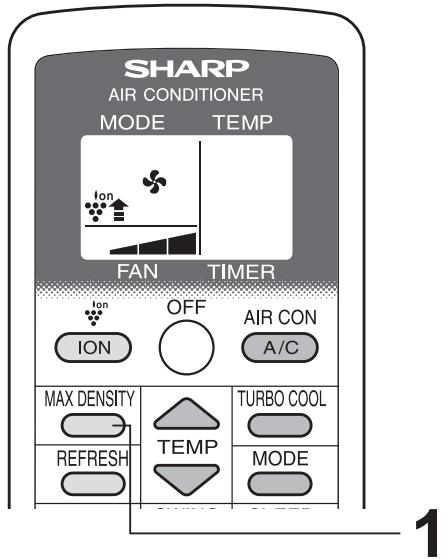

  FONCTIONNEMENT EN MODE DE DENSITE MAX. FR-16
  FONCTIONNEMENT EN MODE RAFRAICHISSEMENT FR-17
  FONCTIONNEMENT DE LA MINUTERIE D'ARET FR-17

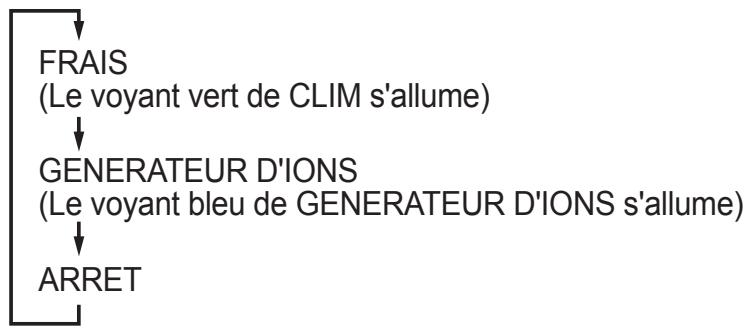

FONCTIONNEMENT DE L'UNITE PRINCIPALE FR-18

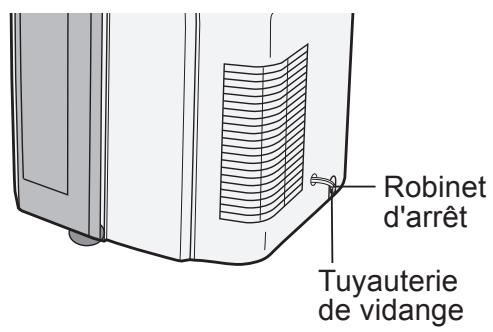

VIDANGE FR-18
ENTRETIEN FR-19
AVANT D'APPELER LE SERVICE APRES-VENTE FR-20

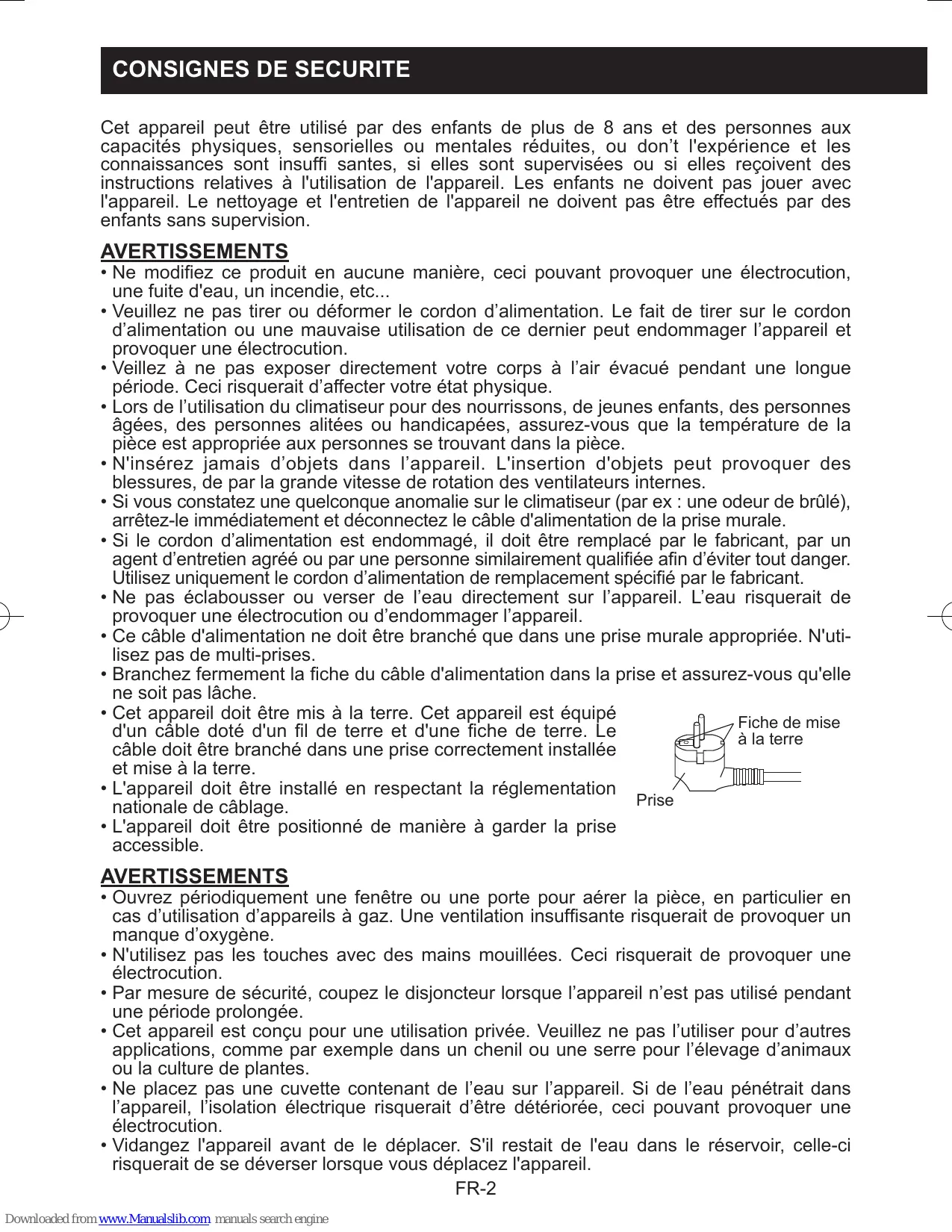

CONSIGNES DE SECURITE

Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou don't l'expérience et les connaissances sont insuffi santes, si elles sont supervisées ou si elles reçoivent des instructions relatives à l'utilisation de l' apparéil. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien de l' apparéil ne doivent pas'être effectués par des enfants sans supervision.

AVERTISSEMENTS

• Ne modifies ce produit en aucune manière, ceci pouvant provoquer une électrocution, uneuite d'eau, un incendie, etc...

• Veuillez ne pas tirer ou déformer le cordon d'alimentation. Le fait de tirer sur le cordon d'alimentation ou une mauvaise utilisation de ce dernier peut endommager l'appareil et provoquer une electrocution.

• Veillez à ne pas exposer directement votre corps à l'air évacué pendant une longue période. Ceci risquerait d'affectorer votre état physique.

Lors de l'utilisation du climatiseur pour des nourrissons, de jeunes enfants, des personnes ageses, des personnes alitées ou handicapées, assurez-vous que la température de la piece est appropriée aux personnes se trouvant dans la piece.

• N'insérez jamais d'objets dans l'appareil. L'insertion d'objects peut provoquer des blessures, de par la grande vitesse de rotation des ventilateurs internes.

• Si vous constatiez une quelconque anomalie sur le climatisationur (par ex : une odeur de brûlé), arrêtez-le immédiatement et déconnectez le cable d'alimentation de la prise murale.

• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, par un agent d'entretien agrée ou par une personne similairement qualifiée afin d'éviter tout danger. Utilisez uniquement le cordon d'alimentation de remplacement spécifique par le fabricant.

• Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risquerait de provoquer une electrocution ou d'endommager l'appareil.

• Ce cable d'alimentation ne doit être branché que dans une prise murale appropriée. N'utilisez pas de multi-prises.

• Branchez fermement la fiche du cable d'alimentation dans la prise et assurez-vous qu'elle ne soit pas l'âche.

• Cet apparéil doit être mis à la terre. Cet apparéil est équiné d'un cable doté d'un fil de terre et d'une fiche de terre. Le cable doit être branché dans une prise correctement installée et mise à la terre.

• L'appareil doit être installé en respectant la réglementation nationale de câblage.

• L'appareil doit être positionné de manière à garder la prise accessible.

AVERTISSEMENTS

• Ouvrez périodiquement une fenêtre ou une porte pour aérer la piece, en particulier en cas d'utilisation d'appareils à gaz. Une ventilation insuffisante risquérait de provoquer un manque d'oxygène.
• N'utilisez pas les touches avec des mains mouillées. Ceci risquerait de provoquer une électrocution.
• Par mesure de sécurité, coupe le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée.
• Cet apparéil est conçu pour une utilisation privée. Veuillez ne pas l'utiliser pour d'autres applications, comme par exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture de plantes.
• Ne placez pas une cuvette contenant de l'eau sur l'appareil. Si de l'eau pénétrait dans l'appareil, l'isoation electrique risquerait d'être détériorée, ceci pouvant provoquer une electrocution.

• Vidangez l'appareil avant de le déplacer. S'il restait de l'eau dans le réservoir, celle-ci risquérait de se déverser lorsque vous déplacez l'appareil.

• Ne bloquez par la sortie d'air avec un obstacle quelconque. Les performances de refroidissement pourraient etre réduites ou l'appareil pourrait arreter complètement de fonctionner.

• Assurez-vous d'arrêter le fonctionnement et de couper le disjoncteur avant d'effectuer toute opération de maintenance ou de nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et vous risqueriez de vous blesser.
• Placez l'appareil sur une surface plane afin d'éviter de renverser de l'eau dans la piece.
• Assurez-vous de connecter le climatiseur à une alimentation de tension et de fréquence appropriées. L'utilisation d'une alimentation ayant une tension et une fréquence incorrètes peut endommager l'appareil et provoquer un incendie.
• N'installez pas l'appareil dans un endroit ou des gaz inflammables peuvent etre presents. Ceci pourrait causeur un incendie.
• Installez l'appareil dans un endroit peu poussiéreux, sans fumées ni humidité dans l'air.
• Assurez-vous qu'un disjoncteur de fuite ou un disjoncteur de circuit soit installé, en fonction de l'emplacement d'installation, pour éviter une électrocution.
• Installez un disjoncteur de fuite de terre pour empêcher toute electrocution en cas de fuite. Choisissez un disjoncteur électrique à haute sensibilité et très rapide, ayant une sensibilité inférieure à 30 mA et une vitesse de réaction inférieure à 0,1 seconde.

EMPLACEMENT

• L'appareil doit être place sur une fondation solide pour minimiser le bruit et les vibrations. Pour assure un emplacement sur, placez l'appareil sur un sol plan, sisse et suffisamment solide pour supporter l'appareil. Ceci permet aussi d'éviter de déverser de l'eau dans la piece.
• Cet apparéil est doté de roulette pour assister son installation, mais il ne doit être déplace que sur des surfaces planes et lisses. Faites attention lorsque vous faites rouler l' apparéil sur une surface équipée de moquette. N'essayez pas de faire rouler l' apparéil par dessus des objets.
• L'appareil doit être place à proximé d'une prise mise à la terre et aux caractéristiques appropriées.
• Ne placez jamais d'obstacles autour de la sortie et de l'entrée d'air de l'appareil.

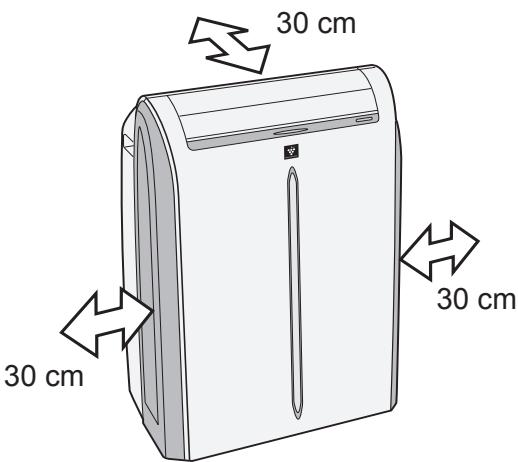

• Laissez au moins 30 cm d'espace entre l'appareil et le mur pour assurer un fonctionnement efficace.

INCLUS

Tuyau d'échappement	1	Filtre anti-insectes	1	Manuel	1
Adaptateur de fenêtre	1	Télécommande	1
Capot anti-plue	2	Pile (R03)	2

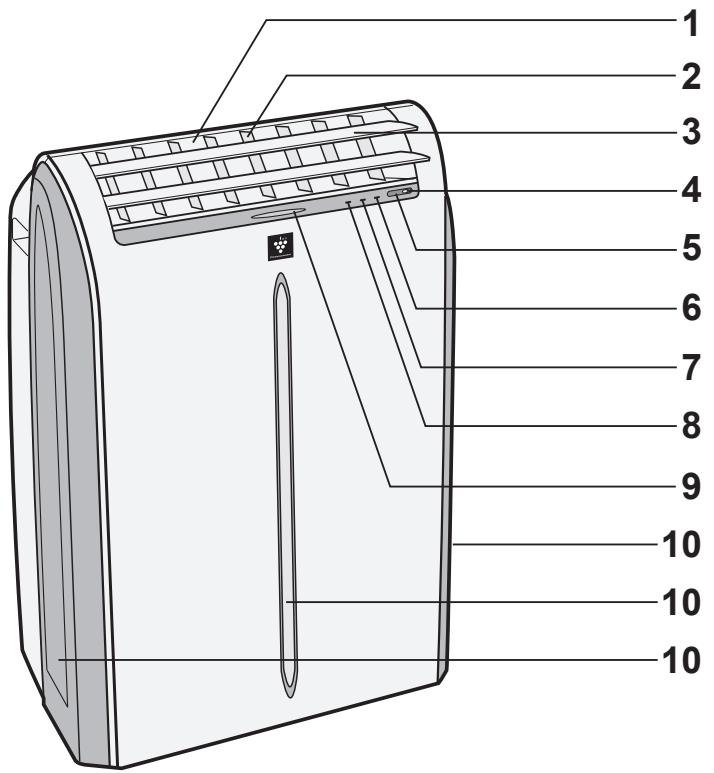

VUE AVANT

1 Sortie d'air
2 Volets verticaux
3 Volets horizontally
4 Touche de MISE EN MARCHE
5 Récepteur de signal pour la télécommande
6 Voyant de CLIM (vert)
7 Voyant de MINUTERIE (orange)
8 Voyant de MAX (rouge)
9 Voyant du GENERATEUR D'ION (bleu)
10 Entrée d'air

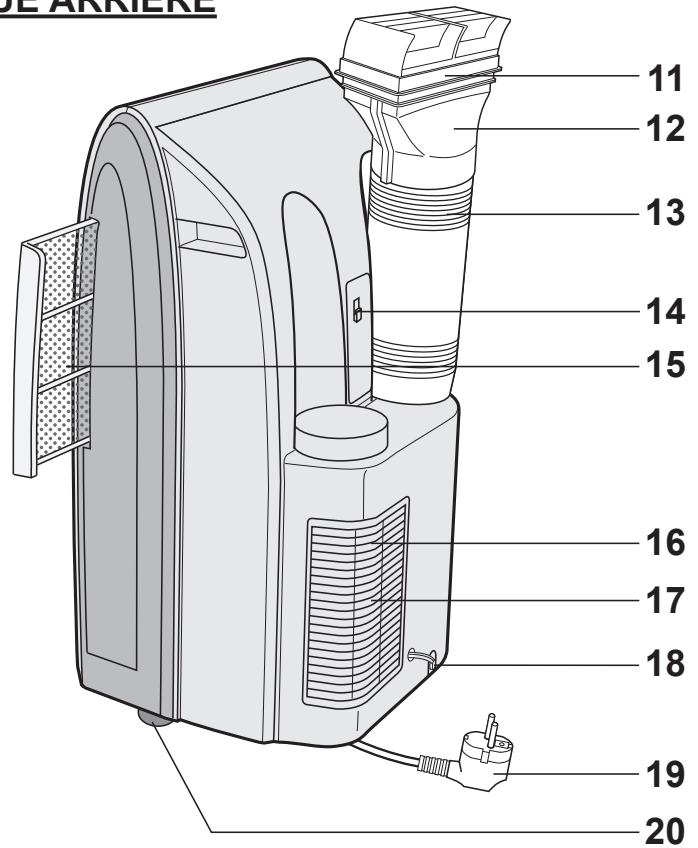

VUE ARRIERE

11 Sortie d'air d'échéppement
12 Adaptateur de fenêtre
13 Tuyau de vidange
14 Crochet de la télécommande
15 Filtre à air
16Grille
17 Entrée d'air
18 Tuyauterie de vidange et robinet d'arrêt
19 Prise d'alimentation
20 Roulettes (4)

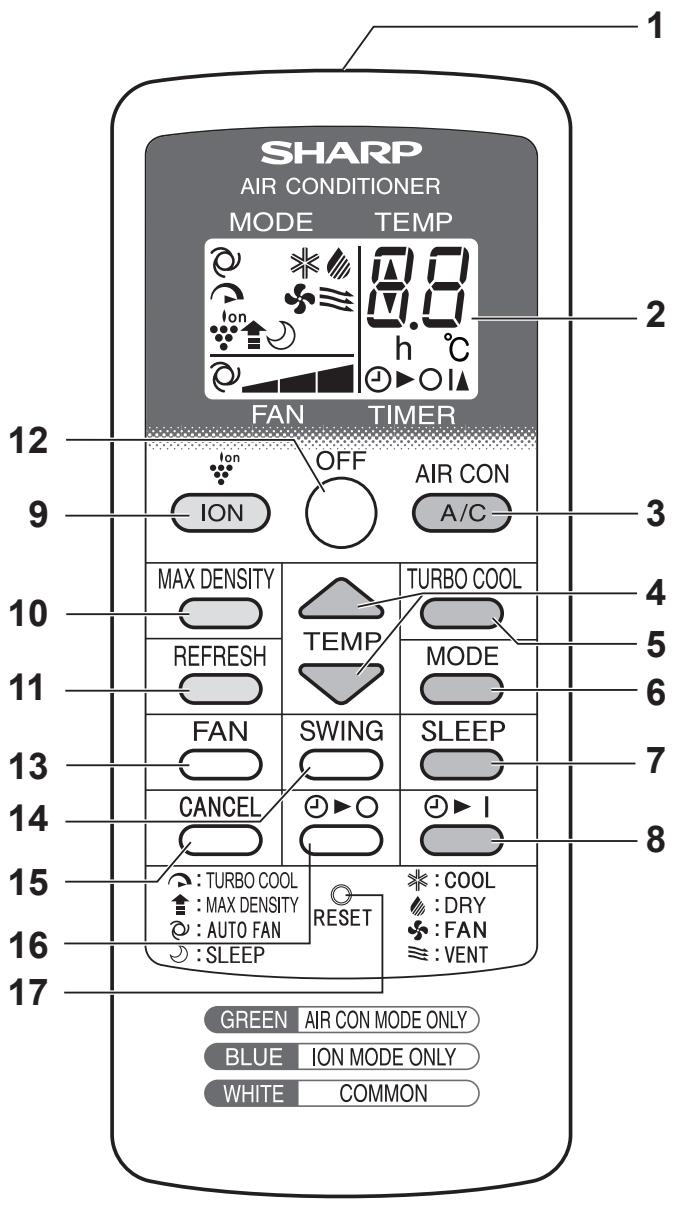

TELECOMMANDE

ECRAN DE LA TELECOMMANDE

1 Emetteur
2 Affichage

MODE CLIM UNIQUEMENT

3 Touche climatisation (A/C)
4 Touche TEMP
5 Touche TURBO COOL
6 Touche MODE
7 Touche VEILLE
8 Touche DEMARRAGE DE MINUTERIE

MODE ION UNIQUEMENT

9 Touche ION

10 Touche DENSITE MAX
11 Touche RAFRAICHISSEMENT

TOUCHES GENERALES

12 Touche ARRET
13 Touche VENTILATEUR
14 Touche SWING
15 Touche ANNULATION
16 Touche MINUTERIE D'ARRET
17 Touche REDEMARRAGE

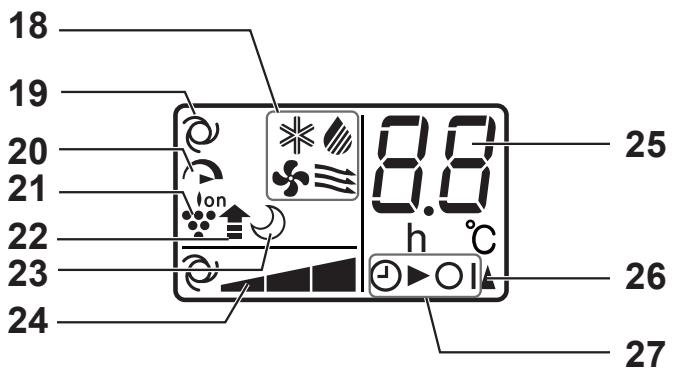

18 Symboles de MODE

CIRCULATION

VENTILATION

19 Symbole de RAFRAICHISSEMENT
20 Symbole TURBO COOL
21 Symbole du GENERATEUR D'ION
22 Symbole de DENSITE MAX
23 Symbole de VEILLE
24 Symboles de VITESSE DU VENTILATEUR

: AUTO : FAIBLE

: BASSE : ELEVEE

25 Indicateur de température et de décompte de minuterie
26 Symbole de transmission
27 Voyant de MINUTERIE DE MARCHE / D'ARRET

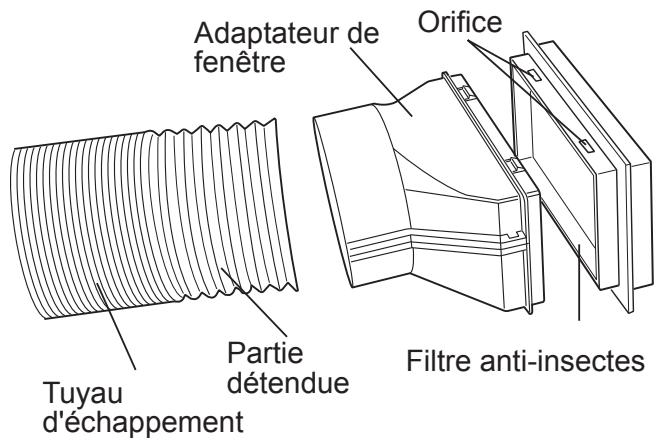

Installation du tuyau d'échéppement

1 Attachez le filtrre anti-insectes à l'adaptateur de fenêtre.

Poussez fermement le filtrte anti-insectes fermement pour vous assurer que les quatre fixations de l'adaptateur de fenêtre sont bien rentrées dans les quatre orifice du filtres.

2 Attachez l'adaptateur de fenêtre au tuyau de vidange.

Etendez l'une des extrémités du tuyau de vidange et insérez-le dans l'adaptateur de fenêtre, puis tournez-le (environ 3 fois) jusqu'à ce qu'il soit bloqué.

Assurez-vous que l'assemblage est bien solide.

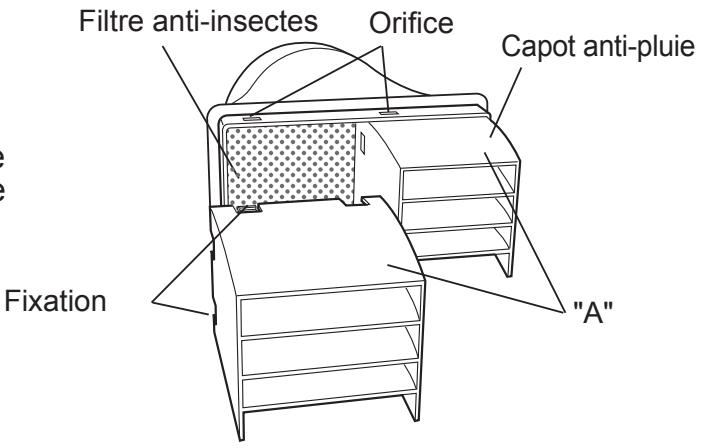

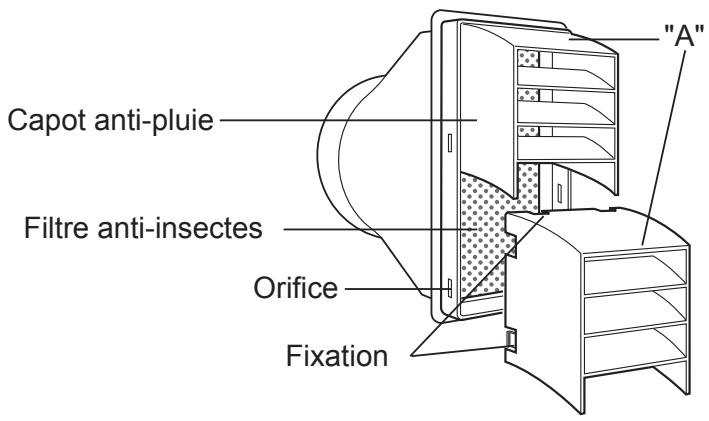

3 Attachez les capots anti-pluie au filtrre anti-insectes.

Insérez les trois fixations sur chaque capot anti-pluie dans les orifices du contrôle anti-insectes.

Le côté "A" doit à présent être en haut, tel qu'indiqué dans le diagramme.

Place horizontally

Place verticallement

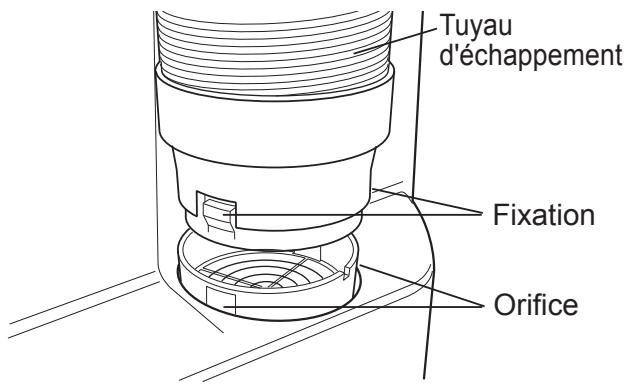

4 Attachez le tuyau d'échéppement à l'appareil

Insérez les deux fixations dans les deux orifices de l'appareil et poussez-les fermement jusqu'à ce qu'ellesclinquent.

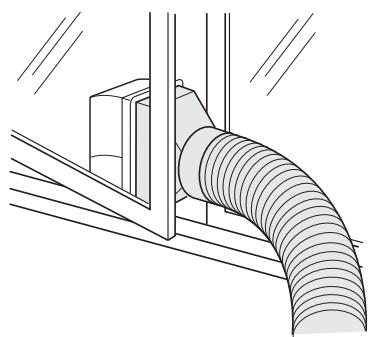

5 Placez l'extrémité du tuyau d'échévement à l'extérieur.

Le tuyau d'échévement doit être aussi court que possible pour optimiser l'efficacité du fonctionnement. Il ne doit cependant pas être entortillé ou tordu.

Inacceptable

Acceptable

Acceptable

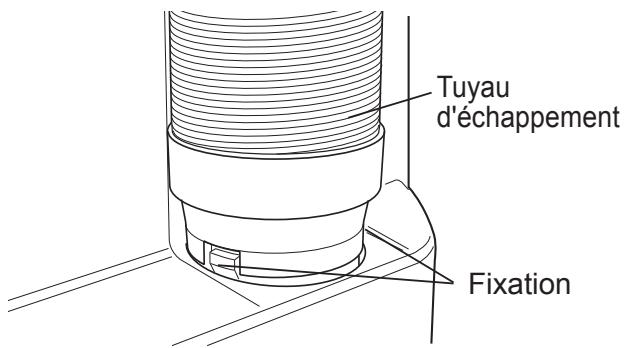

Retrait du tuyau d'échéppement

Enlevez le tuyau d'échévement de l'appléil.

Soulevez et enlevez le tuyau d'éché+pement de l'appareil en poussant sur les deux fixations.

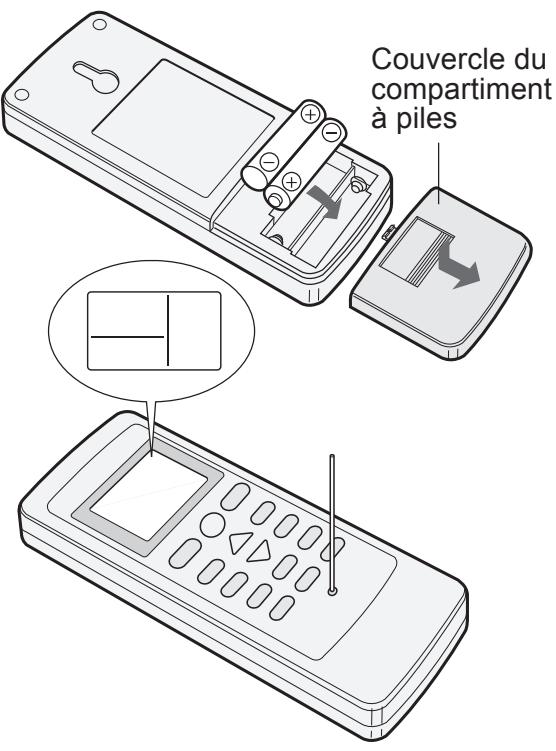

INSTALLATION DES PILES

1 Retirez le couvercle du compartment à piles.
Insérer les piles. (AAA(R03))

• Assurez-vous que les polarités (+) et (-) sont correctement alignées.
• Des lignes apparaissent sur l'affichage lorsque les piles sont installées correctement.

3 Replacez le couvercle du compartment à piles.
4 Pressez le bouton REDEMARRAGE avec une épingle.

NOTES :

• La durée de vie des piles est d'environ un an pour une utilisation normale.
• Lors du remplacement des piles, remplacez toujours les deux piles en même temps, et assurez-vous qu'elles soient du même type.
• Si l'appareil ne doit pas etre utiliser pendant une longue période, enlevez les piles de la télécommande.

COMMENT UTILISER LA TELECOMMANDE

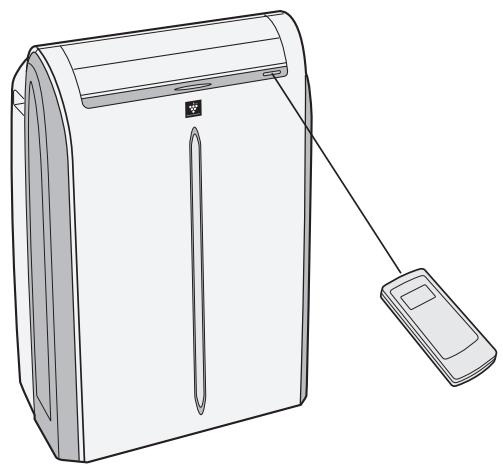

Pointez la télécommande vers la fenêtre de réception du signal de l'appareil et appuyez sur la touche désirée. L'appareil émet un signal sonore lorsqu'il reçoit le signal.

• Assurez-vous qu'il n'y ait pas de rideau ou autre objet entre la télécommande et l'appareil.
• La télécommande peut envoyer des signaux depuis une distance de 7 metres.

ATTENTION :

• Évitez d'exposer la fenêtre de réception à la lumière directe du soleil. Ceci peut empêcher son fonctionnement correct.
• L'usage de certaines lampes fluorescentes dans la même piece peut interférer avec la transmission du signal.
• N'exposez pas la télécommande à la lumière directe du soleil ou ne la laissez pas pres d'une source de chaleur. Protégez la télécommande de l'humidité et des chocs.

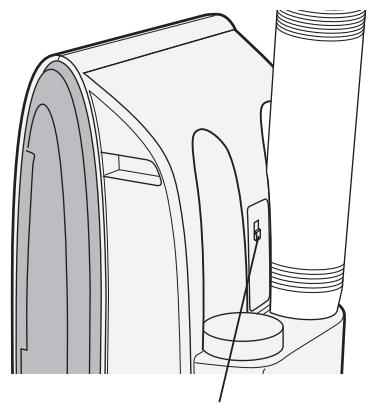

Pour éviter de perdre la télécommande, place-la sur le crochet sur l'appareil lorsqu'elle n'est pas utilisé.

Lorsque la télécommande est accrochée, pour l'enlever de l'appareil, soulevez-la légèrement et tirez-la vers vous.

Crocket de la télécommande.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

AUTRES REMARQUES SUR LE FONCTIONNEMENT

• Laissez 3 minutes au compresseur pour qu'il commence à refroidir l'air.

Si vous arrêtez l'appareil et le redémarrez immédiatement, laissez trois minutes au comprésseur pour qu'il puisse recommencer à refroidir l'air. L'appareil est équipé d'un dispositiflectronique qui garde le comprésseur à l'arrêt pendant trois minutes, pour des raisons de sécurité.

• En cas de panne de courant.

Ce climatiseur est equipé d'une fonction de mémoire pour memoriser les réglages en cas de panne de courant.

Lorsque le courant est rétabli, l'appareil redémarrera automatiquement en activant les réglages utilisés avant la panne de courant, à l'exception des réglages de minuterie.

Si la minuterie a ete reglee avant une panne de courant, les reglages de minuterie seront annulés et ne pourront pas etre recupere sordque le courant est retabli.

• Fonctionnement en basse température : Voitre apparéil gèle-t-il?

Un gel est possible lorsque l'appareil est reglé sur une température proche de 18^ dans des conditions de basses températures ambiantes, particulièrement durant la nuit.

Dans ce cas, un baisse additionnelle de températe peut cause le gel de l'appareil.

Le réglage de l'appareil sur une température plus élevé l'empêchera de geler.

• Le mode sec augmente la température de la pièce.

L'appareil produit de la chaleur en mode sec et la température de la piece augmente. De l'air chaud est évacué de la sortie d'air d'échéppement, ici est normal et n'indique pas un problème de fonctionnement.

• Cet apparéil évacue l'air chaud géné ré par l'unité vers l'extérieur de la piece via le tuyau d'échéppement en mode frais.

La quantité d'air évacuée vers l'extérieur équivalente sera aspirée depuis l'extérieur à travers toute ouverture de la pierce.

• Lorsque l'appareil fonctionne en mode refroidissement dans des conditions d'humidité élevées, le réservoir d'eau de l'appareil peut souvent se replir.

Lorsque le réservoir de l'appareil est plein, l'appareil arrête de fonctionner et les voyants orange de MINUTERIE, vert de CLIM et rouge de MAXIMUM clignotent. Dans ce cas, vidangez l'eau du réservoir.

CONDITIONS DE FONCTIONNEMENT

• Cet apparéil ne doit être utilisé que dans la gamme de température suivante.

Mode	Température de la pièce
Frais	18°C - 40°C
Sec	15°C - 40°C

• Un dispositif de sécurité intégré peut arrêter le fonctionnement de l'appareil si la température dépasse ces limites.
• Lorsque l'appareil fonctionne en mode refroidissement dans une piece très chaude, le ventilateur peut tourner à une vitesse plus faible.

CONSEILS CONCERNANT L'EFFICACITE ENERGETIQUE

• Évitez la lumière directe du soleil.

Fermez les volets ou rideaux pour éviter la lumière directe du soleil en mode refroidissement.

• Gardez le filtrre propre.

Un filtré propre permet d'assurer un fonctionnement efficace. Un filtré sale bloque le flux d'air, forçant l'appareil à travailler plus et de manière moins efficace.

UTILISATION EN MODE CLIMATISEUR

L'appareil fonctionne en mode frais, sec, circulation ou ventilation. Durant le fonctionnement, les ions du Plasmacluster sont toujours reliachés dans la piece.

• Le tuyau d'échévement doit être installé pour ces modes.
  Assurez-vous que le robinet d'arrêt soit correctement fixé à la tuyauterie de vidange.

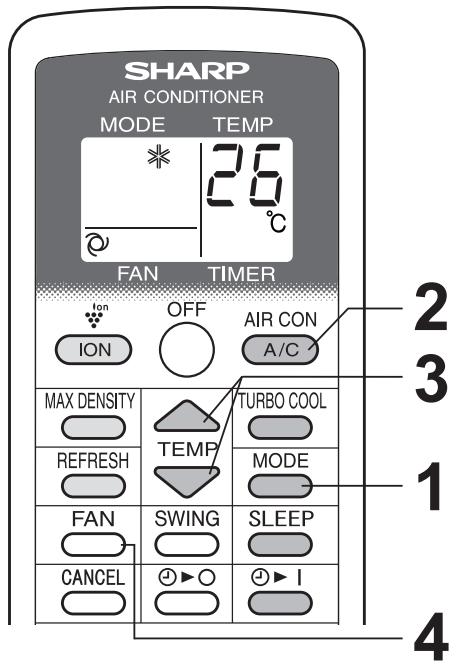

MODE FRAIS

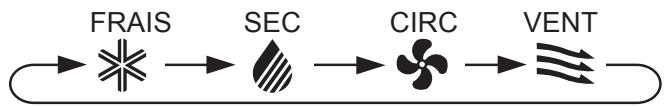

1 Appuyez sur la touche MODE pour selec-tionner le mode FRAIS.

2 Appuyez sur la touche CLIM (A/C) pour commencer l'utilisation.

Levoyant vert de CLIM s'allume.

POUR ETEINDRE

Appuyez sur la touche ARRET.

Levoyant vert de CLIM s'eteint.

3 Appuyez sur la touche TEMPERATURE pour régler la température.
- Gamme de réglage de la température: 18 à 32^ .
4 Appuyez sur la touche VENTILATEUR pour régler la vitesse du ventilateur.

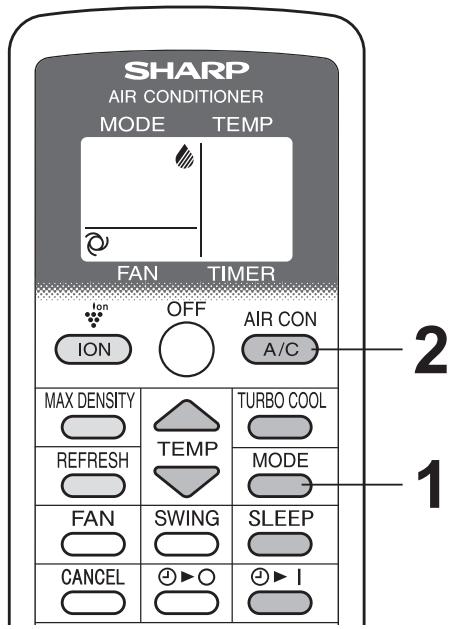

MODE SEC

1 Appuyez sur la touche MODE pour selec-tionner le mode SEC.

2 Appuyez sur la touche CLIM (A/C) pour commencer l'utilisation.

• Levoyant vert de CLIM s'allume.
• La température ne peut pas être régée.
• La vitesse du ventilateur est régée sur AUTO et ne peut pas être changée.

POUR ETEINDRE

Appuyez sur la touche ARRET.

• Levoyant vert de CLIM s'éteint.

NOTES :

• Bien que vous puissiez aussi utiliser le mode sec sans le tuyau d'échéppement, l'appareil générale de la chaleur durant son fonctionnement et la température de la piece augmente dans ce cas.
• Il est aussi possible d'utiliser le mode sec avec le tuyau (non-fournis) installé. Enlevez le robinet d'arrêt et attachez le tuyau au tuyau de vidange, puis placez l'autre extrémité dans un drain au sol, afin de permettre à l'eau d'être evacuée de l'appareil.

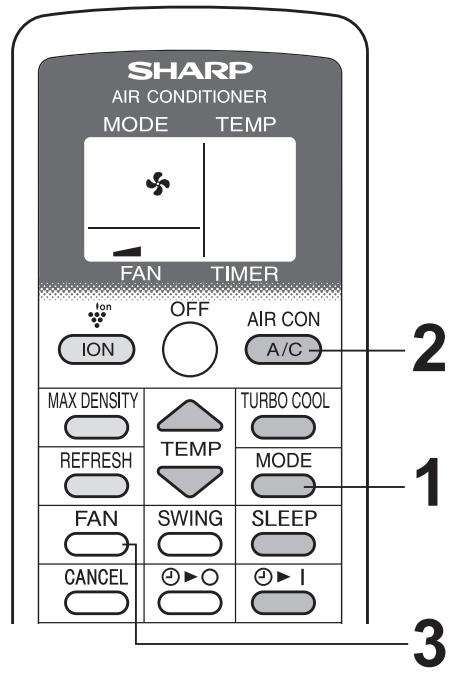

MODE CIRCULATION

L'appareil ne fait que circuler de l'air.

1 Appuyez sur la touche MODE pour selec-tionner le mode CIRCULATION.

2 Appuyez sur la touche CLIM (A/C) pour commencer l'utilisation.

• Levoyant vert de CLIM s'allume.
• La température ne peut pas être régée.

POUR ETEINDRE

Appuyez sur la touche ARRET.

• Levoyant vert de CLIM s'éteint.

3 Appuyez sur la touche VENTILATEUR pour régler la vitesse du ventilateur.

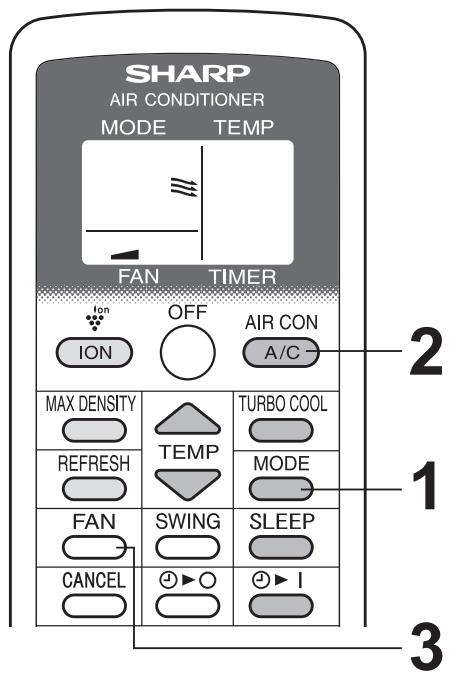

MODE VENTILATION

L'unité ventile l'air vers l'extérieur.

1 Appuyez sur la touche MODE pour selectionner le mode VENT.

2 Appuyez sur la touche CLIM (A/C) pour commencer l'utilisation.

• Levoyant vert de CLIM s'allume.
• La température ne peut pas être régée.

POUR ETEINDRE

Appuyez sur la touche ARRET.

• Levoyant vert de CLIM s'éteint.

3 Appuyez sur la touche VENTILATEUR pour régler la vitesse du ventilateur.

• Bien que les volets soient fermés et qu'aucun flux d'air ne soit relaché dans la piece, la vitesse du ventilateur de ventilation externe varie.

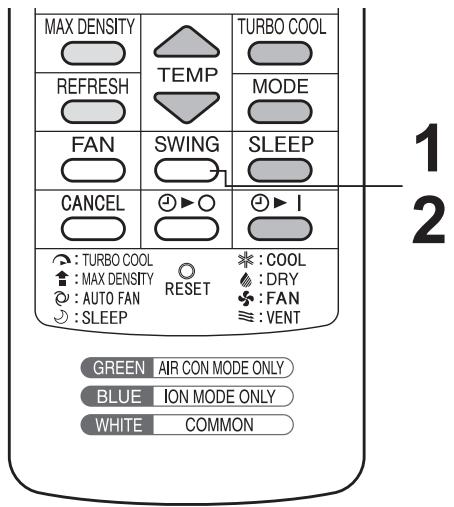

POUR CHANGER LA DIRECTION DU FLUX D'AIR

DIRECTION VERTICALE DU FLUX D'AIR

1 Appuyez sur la touche SWING.

• Les volets horizontally change continuèlement d'angle.

2 Appuyez à nouveau sur la touche SWING lorsqu'les volets sont à la position désirée.

AVERTISSEMENTS :

N'essayez jamais d'ajuster les volets horizontally manuellement.

• Le réglage manuel des volets horizontally peut causeur un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisé pour les réglages.
• Lorsque les volets horizontally sont régés sur la position la plus BASSE en mode FRAIS ou en mode SEC pendant une période prolongée, de la condensation peut se former.

REMARQUES :

• En mode VENTILATION, la direction verticale du flux d'air ne peut pas etre changée.

DIRECTION HORIZONTAL DU FLUX D'AIR

Bloquez le volet vertical tel qu'indiqué dans le schéma et ajustez la direction du flux d'air.

ATTENTION :

• Ne réglez pas les volets verticaux tout à droite ou tout à gauche en mode FRAIS lorsque la vitesse du ventilateur est réglée sur "DOUX (") pendant une longue période de temps.

De la condensation peut se former sur les volets.

FONCTIONNEMENT TURBO COOL

Le ventilateur de l'appareil fonctionne a très haute vitesse et la température est régée sur 15^

1 Pressez la touche TURBO COOL durant le fonctionnement en mode refroidissement.

• La télécommande affiche alors " O".
  L'affichage de la température s'éteint.
• Le voyant rouge de MAXIMUM s'allume.

POUR ANNULER

Appuyez à nouveau sur la touche TURBO COOL.

• Levoyant rouge de MAXIMUM s'éteint.

NOTES :

• Vous ne pouvez pas régler la température ou la vitesse du ventilateur durant le fonctionnement en mode TURBO COOL.
• Le ventilateur returne au réglage de vitesse ELEVE après 30 minutes de fonctionnement en mode TURBO COOL.
• La vitesse de ventilateur très élevé peut ralentir automatiquement pour protéger l'appareil.
• Les fonctionnements TURBO COOL et de VEILLE ne peuvent pas etre utilisés en meme temps.

FONCTIONNEMENT DE VEILLE

Lorsque l'appareil est placé en mode VEILLE, le réglage de température est automatique-ment réglé pour empêcher la piece de devenir trop floide.

1 Pressez la touche VEILLE en mode de refroidissement.

• La télécommande affiche alors “ ∪ ”.
• Levoyant orange de MINUTERIE s'allume.
  L'appareil arrêté de fonctionner après 8 heures.
• La vitesse du ventilateur est régée sur AUTO.

POUR ANNULER

Appuyez sur la touche VEILLE.

• Levoyant orange de MINUTERIE s'éteint.

NOTES :

• Une heures après le début du fonctionnement en mode VEILLE, le réglage de température augmente de 1^ , puis augmente par incrément de 1^ chaque heures. L'affichage de la température sur la télécommande affiche toujours le réglage initial.
• Les fonctionnements TURBO COOL et de VEILLE ne peuvent pas etre utilisés en meme temps.
• Les fonctionnements de la MINUTERIE D'ARRET, de la MINUTERIE DE DEMARRAGE et de VEILLE ne peuvent pas etre utilisés en meme temps. Uniquement les réglages les plus récents seront utilisés.

FONCTIONNEMENT DE LA MINUTERIE

MINUTERIE DE DEMARRAGE

1 Appuyez sur la touche de MINUTERIE DE DEMARRAGE et réglez le temps désiré.

• Levoyant orange de MINUTERIE s'allume.
• La minuterie décompte le temps restant.

POUR ANNULER

Appuyez sur la touche ANNULATION.

• Levoyant orange de MINUTERIE s'éteint.

MINUTERIE D'ARRET

1 Appuyez sur la touche de MINUTERIE D'AR-RET et reglez le temps désiré.

• Levoyant orange de MINUTERIE s'allume.
• La minuterie décompte le temps restant.

POUR ANNULER

Appuyez sur la touche ANNULATION.

• Levoyant orange de MINUTERIE s'éteint.

NOTES :

• La durée de la minutesie peut être régée entre 30 minutes et 12 heures.

La durée peut être modifiée en incréments de 30 minutes jusqu'à 9,5 heures, puis en incréments d'une heures entre 10 et 12 heures.

• Les MINUTERIES DE DEMARRAGE et D'ARRET ne peuvent pas etre regles en meme temps.
• Si les minuteries de DEMARRAGE ou d'ARRET ont ete reglées avant une panne de courant, les reglages de MINUTERIE seront annulés et ne pourront pas etre recupérés après le redémarrage de l'appareil.
• Lorsque la température est régée durant le réglage de la minuterie, la température s'affiche dans l'affichage pendant 5 secondes puis returne à l'affichage de la minuterie.

UTILISATION EN MODE GENERATEUR D'ION

Dans le cas d'une utilisation de l'appareil en mode GENERATEUR D'IONS uniquement. Il n'est pas nécessaire d'inverterer le tuyau d'échéppement. Aucun air chaud n'est evacué par le tuyau d'échéppement en mode GENERATEUR D'ION.

1 Appuyez sur la touche ION pourmettre en route l'appareil.

• Levoyantbleu deGENERATEUR s'allume.

POUR ETEINDRE

Appuyez sur la touche ARRET.

• Levoyant bleu de GENERATEUR s'eteint.

2 Appuyez sur la touche VENTILATEUR pour régler la vitesse du ventilateur.

Note pour le MODE GENERATEUR D'IONS

Le générateur d'ions de l'appareil relâche des ions Plasmacluster dans la piece. Les ions Plasmacluster permettent de réduire la présence de moisissures dans l'air.

Plasmacluster une technologie originale de Sharp.

Pour plus d'informations, veuillez-vous reférer à notre communiqué de presse tel que : http://www.sharp-pci.com/

Ce site internet peut être modifié sans avis préalable.

POUR CHANGER LA DIRECTION DU FLUX D'AIR

DIRECTION VERTICALE DU FLUX D'AIR

1 Appuyez sur la touche SWING.

• Les volets horizontally changent continulement d'angle.

2 Appuyez à nouveau sur la touche SWING lorsqu'les volets sont à la position désirée.

ATTENTION :

• N'essayez jamais d'ajuster les volets horizontally manuellement.
• Le réglage manuel des volets horizontally peut cause un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisé pour le réglage.

DIRECTION HORIZONTAL DU FLUX D'AIR

Bloquez le volet vertical tel qu'indiqué dans le schéma et ajustez la direction du flux d'air.

FONCTIONNEMENT EN MODE DE DENSITE MAX

Cet apparéil relâche une densité maximal d'ions Plasmacluster. En émettant un flux air « très élevé » de manière continue pendant 30 minutes, l' apparéil relâche plus efficacement les ions dans la piece.

1 Pressez la touche DENSITE MAX durant le fonctionnement en mode générateur d'ions.

• La télécommande affiche alors "↑".
  Levoyant rouge de MAXIMUM s'allume.

POUR ANNULER

Appuyez à nouveau sur la touche DENSITE MAX.

• Levoyant rouge de MAXIMUM s'éteint.

NOTES :

• Vous ne pouvez pas régler la vitesse du ventilateur durant le fonctionnement en mode DENSITE MAX.
• Le fonctionnement en mode DENSITE MAX sera automatiquement annulé après 30 minutes, et l'appareil reviendra à ses réglages initiaux.
• Les modes DENSITE MAX et RAFRAICHISSEMENT ne peuvent pas etre utilisés en meme temps.

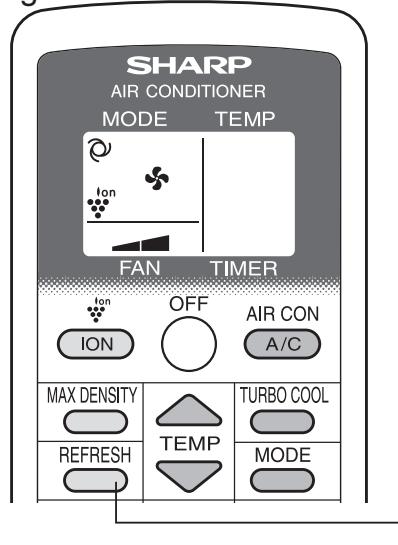

FONCTIONNEMENT EN MODE RAFRAICHISSEMENT

Le fonctionnement en mode rafraichissement diminue les odeurs de vêtements avec des ions Plasmacluster. Il est recommancé d'utiliser cette fonction devant une garde-robe, un placard, une buanderie ou des vêtements en cours de séchage.

1 Presse la touche RAFRAICISSEMENT durant le fonctionnement du GENERATUR d'ions.

• Levoyant orange de MINUTERIE s'allume.
• La télécommande affiche alors " ∪".
• Les volets horizontally changent continuèlement d'angle.
• L'appareil arrêté de fonctionner après 5 heures.

POUR ANNULER

Appuyez à nouveau sur la touche RAFRAI-CHISSEMENT.

• Levoyant orange de MINUTERIE s'éteint.

NOTES :

• Ajustez les volets afin que l'air de l'appareil soit dirigé vers les vêtements.
• Les fonctionnements en mode RAFRAICHISSEMENT et DENSITE MAX ne peuvent pas etre utilisés en meme temps.
  Le mode RAFRAICHISSEMENT et la MINUTERIE D'ARRET ne peuvent pas etre regles en meme temps.
• Dans ce mode, les ions Plasmacluster permettent de réduire de manière efficace les odeurs de fumée de cigarette, etc..., mais ils ne sont pas toujours efficaces pour tous les types d'odeur.
• Suivant le volume de l'odeur, la distance entre l'appareil et les vêtement et le temps de fonctionnement, l'appareil peut ne pas suffisamment réduire l'odeur.

FONCTIONNEMENT DE LA MINUTERIE D'ARRET

1 Appuyez sur la touche de MINUTERIE D'AR-RET et réglez le temps désiré.

• Levoyant orange de MINUTERIE s'allume.
• La minuterie décompte le temps restant.

POUR ANNULER

Appuyez sur la touche ANNULATION.

• Levoyant orange de MINUTERIE s'éteint.

NOTES :

• La durée de la minuterie peut être régée entre 30 minutes et 12 heures.
  La durée peut être modifiée en incréments de 30 minutes jusqu'à 9.5 heures, puis en incréments d'une heures entre 10 et 12 heures.
• En mode GENERATEUR D'IONS, la MINUTERIE DE DEMARRAGE ne peut pas etre reglee.
• Si la MINUTERIE D'ARRET a été régée avant une panne de courant, les réglages de minuterie seront annulés et ne pourront pas été recupérés après le redémarrage de l'appareil.

FONCTIONNEMENT DE L'UNITE PRINCIPALE

Utilisez ces instructions si la télécommande n'est pas disponible.

1 Appuyez sur la touche MARCHE/ARRET pour commencer l'utilisation.

• Le mode change lorsque vous pressez la touche avant 5 secondes.

• En mode frais, l'appareil fonctionne avec ses dernier régliages de refroidissement. Si l'appareil a été débranché durant sa dernière'utilisation, il reprendra son fonctionnement en mode refroidissement, régle sur 20^ . La vitesse du ventilateur sera réglée sur AUTO.

POUR ETEINDRE

Presse la touche MARCHE/ARRET durant le fonctionnement.

VIDANGE

Vidangez l'eau présente dans l'appareil dans les cas suivants.

• Lorsque l'appareil arrêté de fonctionner et levoyant orange de MINUTERIE, levoyant vert de CLIM et levoyant rouge de MAXIMUM clignotent, le réservoir d'eau est plein et doit être vidangié.
• Lorsque l'appareil n'est pas utilisé pendant une longue période.

1 Débranchez la prise d'alimentation et déplacez soigneusement l'appareil vers un drain ou vers l'extérieur pour éviter de renverser de l'eau dans la piece.
2 Enlevez le robinet d'arrêt de la tuyauterie de vidange, et vidangez l'eau présente dans l'appareil.
3 Fixez solidement le robinet d'arrêt sur la tuyauterie de vidange.

ENTRETIEN

Assurez-vous de déconnecter l'alimentation électrique de la prise murale avant de commencer le nettoyage.

NETTOYAGE DU FILTR

Si le filtré est encrassé par la poussière, le flux d'air est réduit et les performances de refroidissement sont limitées. Le filtré doit être nettoyé toutes les deux semaines.

Filtre à air

ENLEVEZ LE FILTRE
- Poussez le filtrer vers la droite.
NETTOYEZ LE FILTRE
- Utilisez un aspirateur pour enlever toute la poussiere. Si le filtré est très sale, lavez-le avec du détergent et rincez-le soigneusement avec de l'eau propre. Séchez le filtré avec de le réinstaller. Ne le laissez pas exposé à la lumière directe du soleil.

3 REINSTALLALLEZ LE FILTRE

ENTREE D'AIR DU FILTRE

Enlevez la grille et nettoyez l'entrée d'air du filtré avec un aspirateur.

ATTENTION :

N'utilisez jamais l'appareil sans filtré. Ceci risquerait de gravement endommager l'appareil.

NETTOYAGE DE L'APPAREIL ET DE LA TELECOMMANDE

Nettoyez-les avec un chiffon sec et doux ou avec un chiffon humide et du savon doux. Enlevez soignexeusement toute saleté en nettoyant avec un chiffon humide et séchez l'appareil complètement.

Evitez de projeter de l'eau sur l'appareil. L'eau pourrait endommager l'iso1ation electrique, et creer un danger d'électrocution.

N'utilisez jamais de produits chimiques agressifs ou de produits nettoyants abrasifs sur aucune partie de l'appareil. Pour éviter d'endommager l'appareil, n'utilisez pas d'eau chaude (50°C ou plus).

POUR UNE PERIODE D'ENTREPOSAGE PROLONGEE (INACTIVITE)

1 Vidangez toute l'eau présente dans l'appareil et fixez solidement le robinet d'arrêt à la tuyauterie de vidange.
2 Utilisez l'appareil en mode VENTILATION ou CIRCULATION pendant environ une demi-journée pour secher complètement l'intérieur de l'appareil.
3 Nettoyez les filtres, puis réinstallé-les.
4 Déconnectez l'alimentation électrique de la prise murale.

AVANT D'APPELER LE SERVICE APRES-VENTE

Si l'appareil semble mal fonctionner, vérifie les points suivant avant d'appler le service après-vente.

L'UNITE NE FONCTIONNE PLUS DU TOUT

• L'appareil est-il branché ou la prise est-elle l'âche ?
• Un fusible ou le disjoncteur a-t-il sauté ?
• Les voyants vert de CLIM, orange de MINUTERIE et rouge de MAXIMUM clignotent-ils? Le réservoir de l'appareil est plein. Il doit être vidangé. (Voir page 18)

L'APPAREIL NE REFROIDIT PAS CORRECTEMENT

• Est-il régle sur le mode VENTILATION, SEC, CIRCULATION ou GENERATEUR D'IONS? Ces modes ne permettre pas de refroidir. Changez le réglage de mode.
• Le filtrtre est-il encrassé par la poussière ? Nettoyez le filtrtre.
• Le serpentin de refroidissement est-il gelé? L'air ne peut pas être relichéé si le serpentin de refroidissement est gelé.

Faites fonctionner l'appareil en mode VENTILATION avec le ventilateur régle sur "ELEVE" jusqu'à ce que la glace fonde.

• La température est-elle régée correctement ?
• La fenêtre est-elle exposée à la lumière directe du soleil ?

Fermez les volets ou les rideaux pour minimiser le chauffage de la piece par la lumière du soleil.

• Le tuyau d'échéppement est-il trop long?

Pour un fonctionnement efficace, placez l'appareil afin de minimiser la longueur du tuyau d'échéppement. Le tuyau d'échéppement ne doit pas être tordu ou entortillé.

SONS

• L'appareil peut paraire relativement bruyant durant les 2 à 3 premières minutes de fonctionnement. Ce bruit est celui du compresseur demarrant, et il est parfaitement normal.
• Un son doux de chuintement est audible immédiatement après la mise en route ou l'arrêt de l'appareil, mais aussi durant le fonctionnement. Ce bruit est celui du réfrigérant circulant dans l'appareil.
• Un faible bourdonnement est émis lorsque l'appareil génére des ions Plasmacluster.
• Cet apparéil évapore l'eau condensée durant le fonctionnement en mode refroidissement à l'intérieur de l' apparéil à travers la sortie d'air d'échéppement. Des bruits d'écoulement d'eau peuvent être audibles, ceci est parfaitement normal.
• Un bruit de gargouillement peut être audible lorsque l'appareil est utilisé sur un sol légèrement pentu. Placez l'appareil sur un sol plan.

LA MINUTERIE NE FONCTIONNE PAS CORRECTEMENT

• Si la MINUTERIE a ete reglee avant une panne de courant, les reglages de MINUTERIE seront annulés et ne pourront pas etre recupérés après le redémarrage de l'appareil. Ceci est normal pour cet apparéil.

L'APPEARI NE REAGIT PAS AU SIGNAL DE LA TELECOMMANDE

• Vérifiez les piles de la télécommande. Remplacez si nécessaire.
• Essayez d'envoyer à nouveau le signal avec la télécommande pointée directement vers la fenêtre de réception du signal de l'appareil.
• Vérifiez que les piles de la télécommande sont installées en respectant les polarités.

L'AIR DECHARGE A UNE ODEUR

• Le générateur d'ions Plasmacluster génére de faibles traces d'ozone qui peuvent produit une odeur. Ces émissions d'ozone sont en-dessous des limites de suture et respectent les limites d'émission fédérales d'ozone.
