РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CV-P10PR SHARP

РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ЛОКАЛЬНЫЙ КОНДИЦИОНЕР ВОЗДУХА

NEDERLANDS NL-21 Downloaded from www.Manualslib.com manuals search engine

Внимание! Ваше изделие помечено таким символом. Это означает, что старые электрические и электронные изделия не следует выбрасывать вместе с общими бытовыми отходами для них существует отдельная система сбора отходов.

A. Информация по утилизации для пользователей (в домашнем хозяйстве) 1. В Европейском Союзе Внимание! Запрещается утилизовать данное изделие вместе с бытовым мусором! Бывшие в употреблении электрические и электронные приборы должны утилизироваться отдельно в соответствии с законодательством, согласно которому для их переработки, восстановления и повторного использования установлен соответствующий порядок. После реализации государствами-членами ЕС частные хозяйства на их территории могут возвращать свои старые электрические и электронные приборы в указанные пункты сбора бесплатно*. В некоторых странах* местное предприятие розничной торговли также может бесплатно принять ваше старое изделие, если вы покупаете новый сравнимый прибор. *) За дополнительной информацией обращайтесь в местные органы управления. Если в вашем старом электрическом или электронном приборе использовались батарейки или аккумуляторы, предварительно утилизируйте их отдельно в соответствии с местными требованиями. Утилизируя данное изделие в установленном порядке, вы помогаете обеспечить необходимую переработку, восстановление и повторное использование отходов и тем самым предотвратить возможные неблагоприятные последствия для окружающей среды и здоровья человека, которые в противном случае могли бы возникнуть из-за ненадлежащего удаления в отходы. 2. В других странах за пределами ЕС Если вы хотите утилизовать данное изделие, обратитесь в местные органы управления и попросите проконсультировать вас по вопросам утилизации. Для Швейцарии: Старый электрический или электронный прибор можно бесплатно вернуть дилеру, даже если вы не покупаете новое изделие. Информация о дополнительных пунктах сбора приводится на домашней странице www.swico.ch или www.sens.ch. Б. Информация по утилизации для коммерческих пользователей 1. В Европейском Союзе Если изделие используется для коммерческих целей и вы хотите от него избавиться: Обратитесь к своему дилеру компании SHARP, который проинформирует вас о порядке возврата изделия. С вас могут быть взысканы затраты по возврату и утилизации. Небольшие изделия (и в небольшом количестве) могут быть приняты вашими местными пунктами сбора. Для Испании: Для возврата вашего старого изделия обратитесь к представителю существующей системы сбора отходов или в местные органы управления. 2.В других странах за пределами ЕС Если вы хотите утилизовать данное изделие, обратитесь в местные органы управления и попросите проконсультировать вас по вопросам утилизации.

Батарейки, входящие в комплект, могут содержать незначительное количество свинца. В странах Европейского Союза: Перечёркнутый контейнер для отходов означает: использованные батарейки не следует выкидывать в ёмкости для домашних отходов! Для использованных батареек существуют специальные системы сборов, которые гарантируют правильную и законную переработку и утилизацию. Подробную информацию о системе сборов использованных батареек предоставляют органы местной власти. В Швейцарии: Использованные батарейки можно сдать в пункте продажи. Страны, не входящие в Европейский Союз: Подробную информацию о правильном способе утилизации использованных батареек предоставляют органы местной власти. Содержит фторсодержащие парниковые газы, подпадающие под действие Киотского протокола R410A (потенциал глобального потепления 1975)

RU Downloaded from www.Manualslib.com manuals search engine

РУССКИЙ Прежде чем приступать к эксплуатации изделия, внимательно прочтите руководство. Его следует сохранить в надежном месте, обеспечивающем удобство пользования. Для получения электронной версии руководства по эксплуатации посетите веб-сайт http://sharp-world.com/

СОДЕРЖАНИЕ • ПРАВИЛА БЕЗОПАСНОСТИ RU-2 • КОМПЛЕКТНОСТЬ RU-3 • НАЗВАНИЯ ДЕТАЛЕЙ RU-4 • УСТАНОВКА И СНЯТИЕ РУКАВА ДЛЯ ВЫПУСКА ВОЗДУХА RU-6 • ПОЛЬЗОВАНИЕ ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ... RU-8 • ЗАМЕЧАНИЕ ПО ЭКСПЛУАТАЦИИ RU-9 ПОЛЬЗОВАНИЕ КОНДИЦИОНЕРОМ ВОЗДУХА • РЕЖИМ ОХЛАЖДЕНИЯ RU-10 • РЕЖИМ ОСУШЕНИЯ RU-10 • РЕЖИМ ВЕНТИЛЯЦИИ RU-11 • РЕЖИМ ПРОВЕТРИВАНИЯ RU-11 • КАК ИЗМЕНИТЬ НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА RU-12 • РАБОТА В РЕЖИМЕ УСКОРЕННОГО ОХЛАЖДЕНИЯ RU-13 • РАБОТА В НОЧНОМ РЕЖИМЕ RU-13 • РАБОТА В РЕЖИМЕ ТАЙМЕРА RU-14 ПОЛЬЗОВАНИЕ ГЕНЕРАТОРОМ ИОНОВ • РЕЖИМ ГЕНЕРАТОРА ИОНОВ RU-15 • КАК ИЗМЕНИТЬ НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА RU-16 • РАБОТА В РЕЖИМЕ МАКСИМАЛЬНОЙ ПЛОТНОСТИ RU-16 • РАБОТА В РЕЖИМЕ ОСВЕЖЕНИЯ RU-17 • РАБОТА С ТАЙМЕРОМ ВЫКЛЮЧЕНИЯ RU-17 • РАБОТА ГОЛОВНОГО БЛОКА RU-18 • ДРЕНАЖ RU-18 • ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ RU-19 • ПЕРЕД ВЫЗОВОМ СЕРВИСНОЙ СЛУЖБЫ RU-20

RU-1 Downloaded from www.Manualslib.com manuals search engine

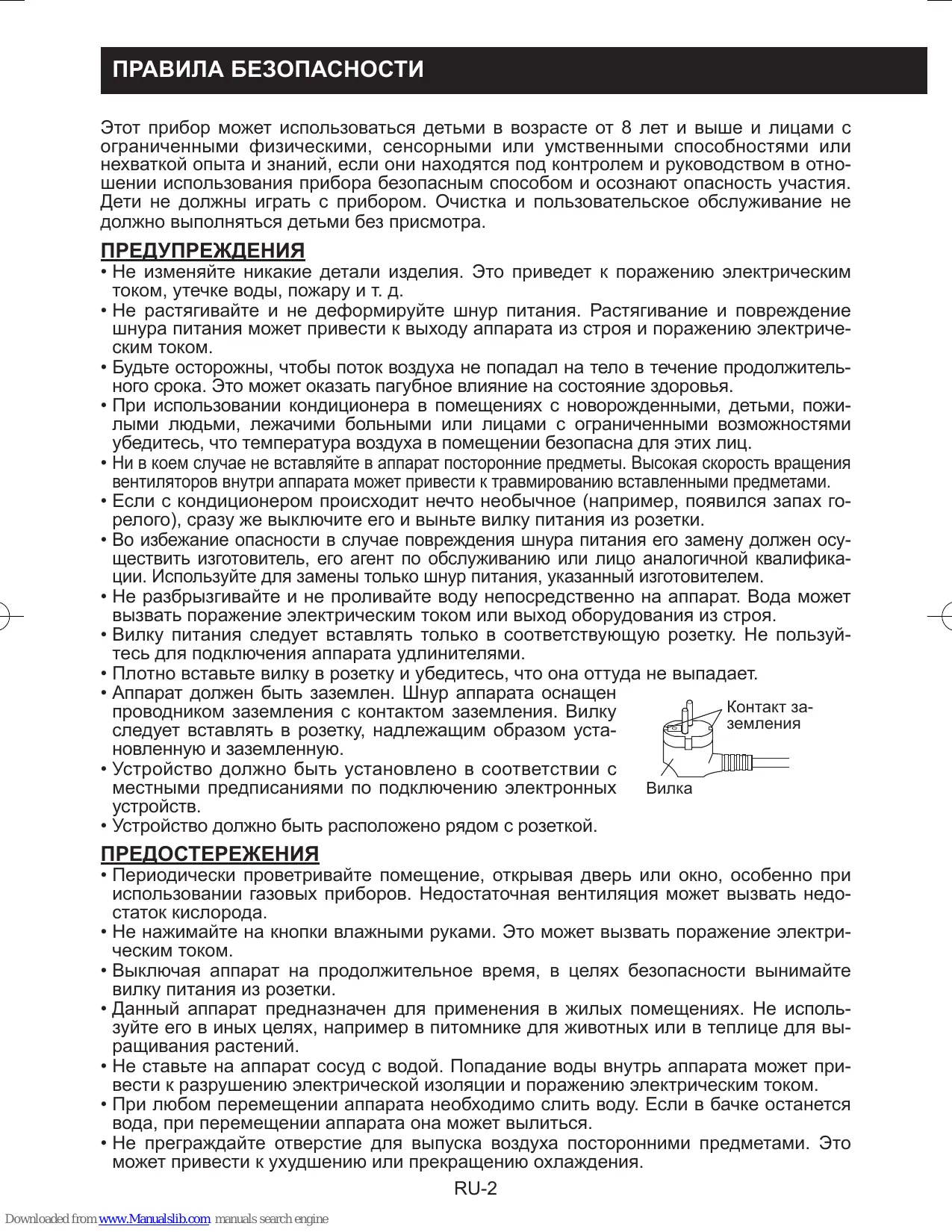

ПРАВИЛА БЕЗОПАСНОСТИ Этот прибор может использоваться детьми в возрасте от 8 лет и выше и лицами с ограниченными физическими, сенсорными или умственными способностями или нехваткой опыта и знаний, если они находятся под контролем и руководством в отношении использования прибора безопасным способом и осознают опасность участия. Дети не должны играть с прибором. Очистка и пользовательское обслуживание не должно выполняться детьми без присмотра.

• Не изменяйте никакие детали изделия. Это приведет к поражению электрическим током, утечке воды, пожару и т. д. • Не растягивайте и не деформируйте шнур питания. Растягивание и повреждение шнура питания может привести к выходу аппарата из строя и поражению электрическим током. • Будьте осторожны, чтобы поток воздуха не попадал на тело в течение продолжительного срока. Это может оказать пагубное влияние на состояние здоровья. • При использовании кондиционера в помещениях с новорожденными, детьми, пожилыми людьми, лежачими больными или лицами с ограниченными возможностями убедитесь, что температура воздуха в помещении безопасна для этих лиц. • Ни в коем случае не вставляйте в аппарат посторонние предметы. Высокая скорость вращения вентиляторов внутри аппарата может привести к травмированию вставленными предметами. • Если с кондиционером происходит нечто необычное (например, появился запах горелого), сразу же выключите его и выньте вилку питания из розетки. • Во избежание опасности в случае повреждения шнура питания его замену должен осуществить изготовитель, его агент по обслуживанию или лицо аналогичной квалификации. Используйте для замены только шнур питания, указанный изготовителем. • Не разбрызгивайте и не проливайте воду непосредственно на аппарат. Вода может вызвать поражение электрическим током или выход оборудования из строя. • Вилку питания следует вставлять только в соответствующую розетку. Не пользуйтесь для подключения аппарата удлинителями. • Плотно вставьте вилку в розетку и убедитесь, что она оттуда не выпадает. • Аппарат должен быть заземлен. Шнур аппарата оснащен Контакт запроводником заземления с контактом заземления. Вилку земления следует вставлять в розетку, надлежащим образом установленную и заземленную. • Устройство должно быть установлено в соответствии с местными предписаниями по подключению электронных Вилка устройств. • Устройство должно быть расположено рядом с розеткой.

• Периодически проветривайте помещение, открывая дверь или окно, особенно при использовании газовых приборов. Недостаточная вентиляция может вызвать недостаток кислорода. • Не нажимайте на кнопки влажными руками. Это может вызвать поражение электрическим током. • Выключая аппарат на продолжительное время, в целях безопасности вынимайте вилку питания из розетки. • Данный аппарат предназначен для применения в жилых помещениях. Не используйте его в иных целях, например в питомнике для животных или в теплице для выращивания растений. • Не ставьте на аппарат сосуд с водой. Попадание воды внутрь аппарата может привести к разрушению электрической изоляции и поражению электрическим током. • При любом перемещении аппарата необходимо слить воду. Если в бачке останется вода, при перемещении аппарата она может вылиться. • Не преграждайте отверстие для выпуска воздуха посторонними предметами. Это может привести к ухудшению или прекращению охлаждения. RU-2 Downloaded from www.Manualslib.com manuals search engine

• Перед выполнением каких-либо работ по техническому обслуживанию или чистке следует обязательно выключить аппарат и вынуть вилку питания из розетки. Аппарат содержит вентилятор, способный при вращении нанести телесные повреждения. • Во избежание пролива воды в помещение, устанавливать аппарат следует на горизонтальной поверхности. • Убедитесь, что для питания аппарата используется сеть надлежащего напряжения и частоты. Подключение к сети другого напряжения и частоты может привести к повреждению, а возможно, и к возгоранию оборудования. • Не пользуйтесь аппаратом в месте возможной утечки горючего газа. Это может стать причиной пожара. Устанавливать аппарат следует в месте с минимальным уровнем запыленности, концентрацией паров и влажностью воздуха. • Во избежание поражения электрическим током, подключение аппарата должно осуществляться, в зависимости от места его установки, через устройство защитного отключения или через автоматический выключатель. • Во избежание поражения электрическим током в случае утечки на землю, подключение следует осуществлять через устройство защитного отключения. Для этого следует использовать быстродействующее высокочувствительное токовое устройство защитного отключения с номинальным током срабатывания менее 30 мА и временем срабатывания менее 0,1 с.

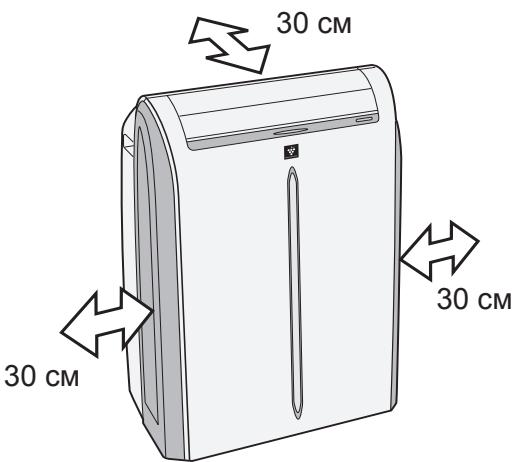

• С целью ограничения шума и вибрации, аппарат следует размещать на прочном основании. Чтобы установить аппарат надежно и безопасно, его следует разместить на ровном горизонтальном полу, прочность которого позволяет выдержать вес аппарата. Это позволит избежать разлива воды в помещение. • Аппарат оснащен колесиками, которые облегчают его перемещение, но пользоваться ими следует только на плоских поверхностях. Будьте осторожны, перемещая аппарат по ковровым покрытиям. Не пытайтесь перекатывать аппарат через другие предметы. • Устанавливать аппарат следует в пределах досягаемости 30 см заземленной розетки, рассчитанной на соответствующий ток. • Ни в коем случае не преграждайте впуск или выпуск воздуха из аппарата. • Чтобы обеспечить эффективную работу кондиционера, устанавливайте его на расстоянии хотя бы 30 см от стены.

КОМПЛЕКТНОСТЬ Рукав для выпуска воздуха

Пульт дистанционного управления

Противомоскитная сетка

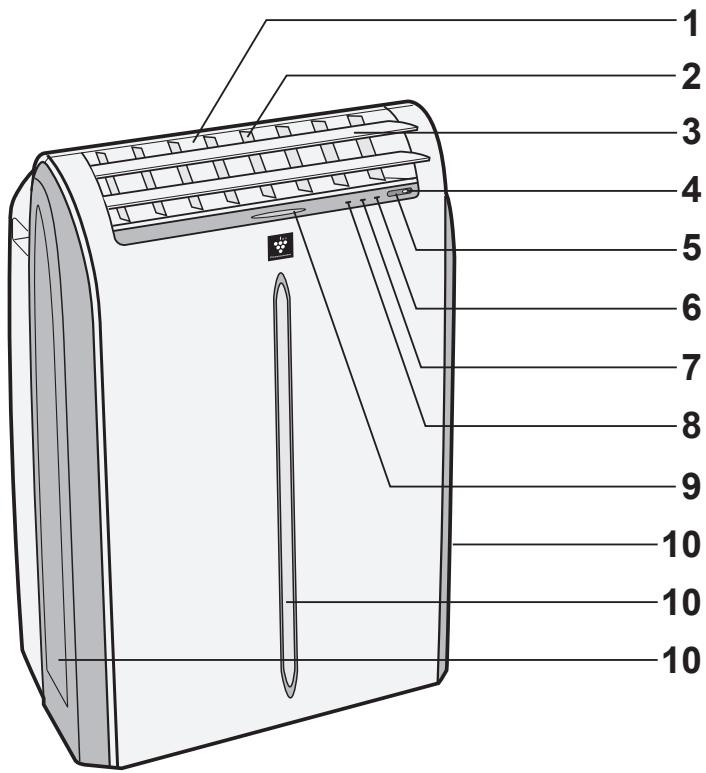

НАЗВАНИЯ ДЕТАЛЕЙ ВИД СПЕРЕДИ 1 2

2 Вертикальные створки

3 Горизонтальные створки

4 5 6 7 8 9 10 10 10

4 Кнопка POWER (Питание) 5 Приемник сигнала дистанционного управления 6 Индикатор AIR CON (Кондиционер) (зеленый) 7 Индикатор TIMER (Таймер) (оранжевый) 8 Индикатор MAXIMUM (Максимум) (красный) 9 Индикатор ION GENERATOR (Генератор ионов) (синий) 10 Впуск воздуха

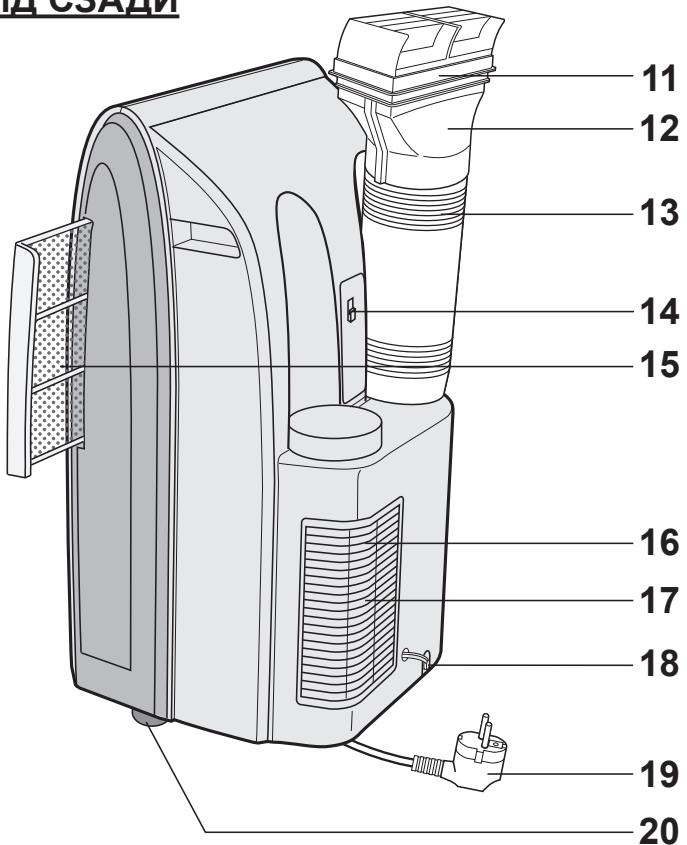

ВИД СЗАДИ 11 12 13 14 15

11 Отверстие для выпуска воздуха 12 Оконная вставка 13 Рукав для выпуска воздуха 14 Крючок для пульта дистанционного управления 15 Воздушный фильтр 16 Решетка

18 Дренажная трубка и запорный кран

19 Вилка питания 20 Колесики (4)

20 ПРИМЕЧАНИЕ. В действительности аппарат может несколько отличаться от показанного. RU-4 Downloaded from www.Manualslib.com manuals search engine

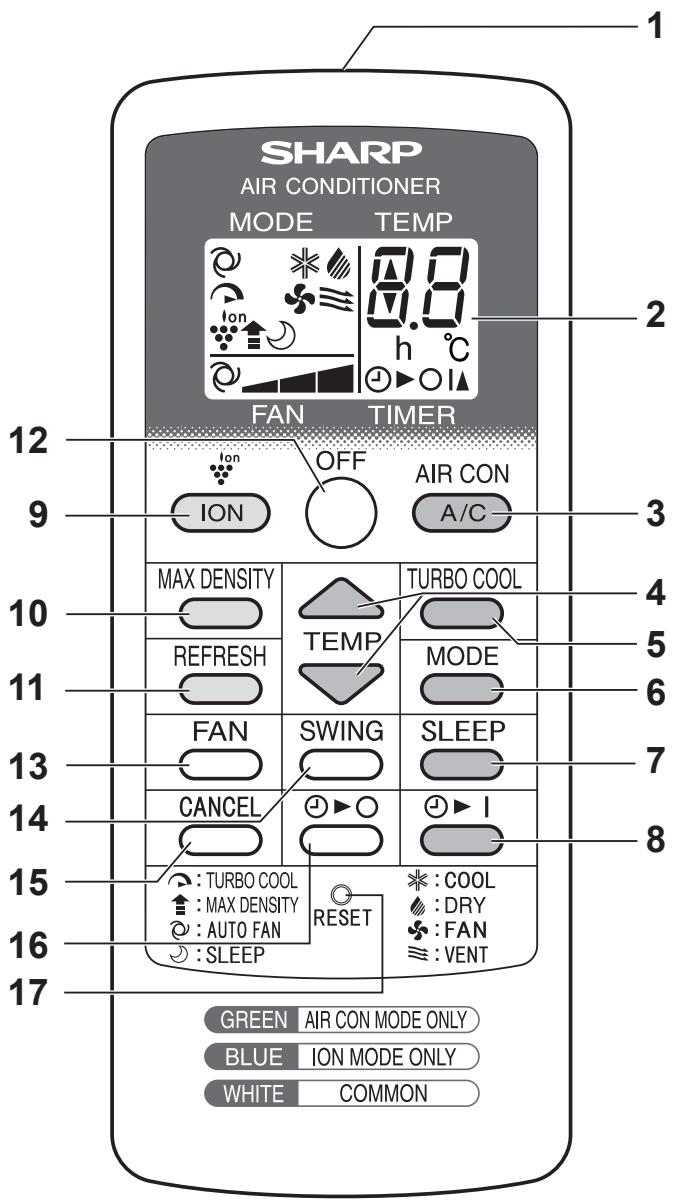

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 1 1 Передатчик 2 Дисплей

ТОЛЬКО В РЕЖИМЕ КОНДИЦИОНИРОВАНИЯ 2 12 9 10 11 13 14 15

3 Кнопка A/C (Кондиционер) 4 Кнопка TEMP (Температура) 5 Кнопка TURBO COOL (Ускоренное охлаждение) 6 Кнопка MODE (Режим) 7 Кнопка SLEEP (Ночной режим) 8 Кнопка TIMER ON (Таймер вкл.)

ТОЛЬКО В РЕЖИМЕ ИОНИЗАЦИИ

9 Кнопка ION (Ион) 10 Кнопка MAX DENSITY (Макс. плотность) 11 Кнопка REFRESH (Освежить)

ОБЩИЕ 12 13 14 15 16 17

Кнопка OFF (Выкл.) Кнопка FAN (Вентилятор) Кнопка SWING (Поворот) Кнопка CANCEL (Отмена) Кнопка TIMER OFF (Таймер выкл.) Кнопка RESET (Сброс)

18 Символы режимов : ОХЛАЖДЕНИЕ

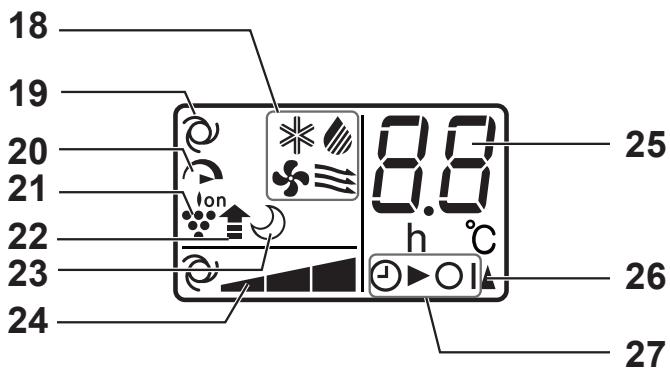

ДИСПЛЕЙ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 18 19

19 Символ режима освежения 20 Символ режима ускоренного охлаждения 21 Символ генератора ионов 22 Символ режима максимальной плотности 23 Символ ночного режима 24 Символы скорости вентилятора : НИЗКАЯ

25 Индикатор температуры и оставшегося времени таймера 26 Символ передачи 27 Символ таймера включения/выключения

УСТАНОВКА И СНЯТИЕ РУКАВА ДЛЯ ВЫПУСКА ВОЗДУХА Установка рукава для выпуска воздуха в оконную вставку 1 Установите противомоскитную сетку.

Плотно прижмите противомоскитную сетку, чтобы четыре выступа оконной вставки вошли в соответствующие четыре отверстия.

оконную вставку на 2 Закрепите рукаве для выпуска воздуха.

Рукав для выпуска воздуха

Вытяните рукав для выпуска воздуха с одной стороны и вставьте его в оконную вставку, а затем поверните его до упора (примерно на три оборота). Убедитесь в надежности соединения.

Горизонтальное расположение Противомоскитная сетка

Наденьте на противомоскитную сетку каплеотбойники.

Вставьте все три выступа каждого каплеотбойника в отверстия противомоскитной сетки. Сторона «A» должна оказаться сверху, как показано на схеме.

Растянуть Противомоскитная сетка

Отверстие Каплеотбойник

Вертикальное расположение «A» Каплеотбойник Противомоскитная сетка Отверстие Выступ

RU-6 Downloaded from www.Manualslib.com manuals search engine

Рукав для выпуска воздуха

Вставьте рукав для выпуска воздуха в аппарат.

Вставьте его двумя выступами в соответствующие отверстия аппарата и сильно прижмите до щелчка.

рукав для выпуска воздуха за пределы помещения. 5 Выведите

Для эффективной работы аппарата важно, чтобы рукав для выпуска воздуха был проложен как можно более коротким путем; его нельзя перекручивать или перегибать. Нельзя

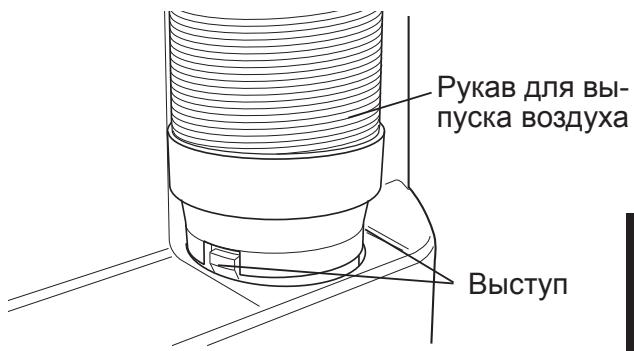

Снятие рукава для выпуска воздуха Выньте рукав для выпуска воздуха из аппарата.

Рукав для выпуска воздуха

Нажав на два выступа, поднимите и выньте рукав для выпуска воздуха из аппарата.

RU-7 Downloaded from www.Manualslib.com manuals search engine

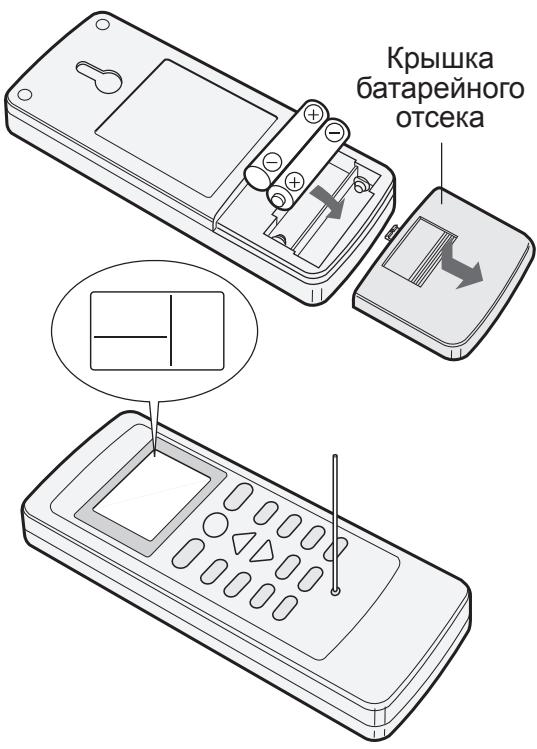

ПОЛЬЗОВАНИЕ ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ УСТАНОВКА БАТАРЕЕК

1 2 Вставьте две батарейки.

Снимите крышку батарейного отсека. (AAA (R03))

Крышка батарейного отсека

• Соблюдайте полярность. • При правильной установке батареек на дисплее появятся линии.

3 Закройте крышку батарейного отсека. заостренным предметом 4 Нажмите кнопку RESET (Сброс).

ПРИМЕЧАНИЯ: • при нормальной эксплуатации срок службы батареек составляет примерно 1 год; • всегда используйте для замены батареек батарейки того же типа; • если планируется не пользоваться аппаратом в течение продолжительного времени выньте батарейки из пульта дистанционного управления.

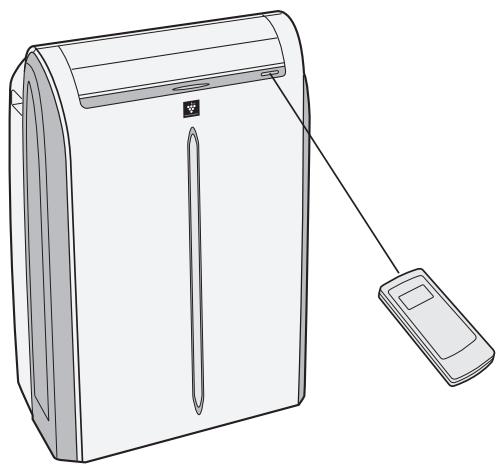

РАБОТА С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Направьте пульт дистанционного управления на приемник сигнала и нажмите нужную кнопку. Получив сигнал, аппарат подаст звуковой сигнал. • Убедитесь, что окошко приемника не закрыто никакими предметами, например, шторами. • Дальность действия пульта составляет 7 м.

ПРЕДОСТЕРЕЖЕНИЕ: • Не допускайте попадания прямых солнечных лучей на окошко приемника. Это может препятствовать работе приемника. • Использование определенных видов флюоресцентных ламп может препятствовать прохождению сигнала. • Не оставляйте пульт дистанционного управления под прямыми солнечными лучами или около обогревателя. Берегите пульт дистанционного управления от влаги и ударов.

Завершив пользование пультом дистанционного управления, вешайте его на специально предусмотренный для этого крючок, чтобы не потерять пульт. Чтобы снять пульт дистанционного управления с крючка, приподнимите и выньте его. RU-8 Downloaded from www.Manualslib.com manuals search engine

Крючок для пульта дистанционного управления

ЗАМЕЧАНИЕ ПО ЭКСПЛУАТАЦИИ ЗАМЕЧАНИЯ ПО ЭКСПЛУАТАЦИИ

• Прежде чем компрессор начнет охлаждение, должно пройти 3 минуты. Если аппарат выключить и сразу же включить, подождите три минуты, пока компрессор не начнет охлаждение. В аппарате предусмотрено электронное устройство, в целях защиты предотвращающее включение компрессора в течение трех минут. • При отключении питания Кондиционер имеет память, где в случае отключения питания сохраняются настройки. После восстановления питания аппарат автоматически включается с настройками, действовавшими до отключения, кроме настроек таймера. Если отключение питания происходит при настроенном таймере, настройка таймера отменяется и не восстанавливается даже в случае восстановления питания. • Работа при низкой температуре: аппарат замерзает? Замерзание может происходить, если аппарат настроен на температуру около 18°C в условиях низкой температуры воздуха, особенно ночью. В этих условиях дальнейшее снижение температуры может привести к замерзанию аппарата. Если задать более высокую температуру, аппарат не замерзнет. • Работа в режиме осушения приводит к повышению температуры в помещении. При работе в режиме осушения аппарат вырабатывает тепло, и температура в помещении повышается. Из отверстия для выпуска воздуха выходит теплый воздух, но это нормальное явление, не указывающее на неисправность аппарата. • В режиме охлаждения аппарат через рукав для выпуска воздуха выбрасывает теплый воздух за пределы помещения. Соответственно, то же количество воздуха проникает в помещение через любые имеющиеся отверстия. • Когда в условиях высокой влажности аппарат работает в режиме охлаждения, водяной бачок внутри аппарата часто наполняется. При заполнении водяного бачка аппарат останавливается и начинают мерцать оранжевый индикатор TIMER (Таймер), зеленый индикатор AIR CON (Кондиционер) и красный индикатор MAXIMUM (Максимум). В таком случае слейте воду, накопившуюся внутри аппарата.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Пользоваться аппаратом можно в следующем диапазоне температур. Режим Охлаждение Oсушение

Температура в помещении 18°C - 40°C 15°C - 40°C

• Если температура выходит за указанные пределы, аппарат может выключаться по сигналу встроенного устройства защиты. • Когда аппарат работает в режиме охлаждения при высокой температуре в помещении, вентилятор может вращаться с уменьшенной скоростью. • Не допускайте попадания прямых солнечных лучей. Когда аппарат работает в режиме охлаждения, закройте жалюзи, занавески или шторы, чтобы в помещение не попадал прямой солнечный свет. • Чистите фильтр. Чистота фильтра значительно повышает эффективность работы аппарата. Грязный фильтр преграждает поток воздуха, повышая потребление энергии и снижая эффективность работы аппарата. RU-9 Downloaded from www.Manualslib.com manuals search engine

РЕКОМЕНДАЦИИ ПО ЭФФЕКТИВНОМУ ИСПОЛЬЗОВАНИЮ ЭЛЕКТРОЭНЕРГИИ

ПОЛЬЗОВАНИЕ КОНДИЦИОНЕРОМ ВОЗДУХА Используйте, когда аппарат работает в режиме охлаждения, осушения, вентиляции или проветривания. Во время работы ионы Plasmacluster все время поступают в помещение. • В этих режимах должен быть установлен рукав для выпуска воздуха. • Убедитесь, что запорный кран прочно закреплен на дренажной трубке.

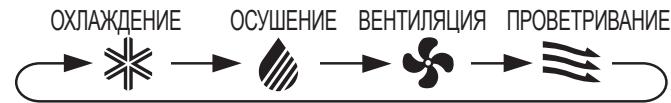

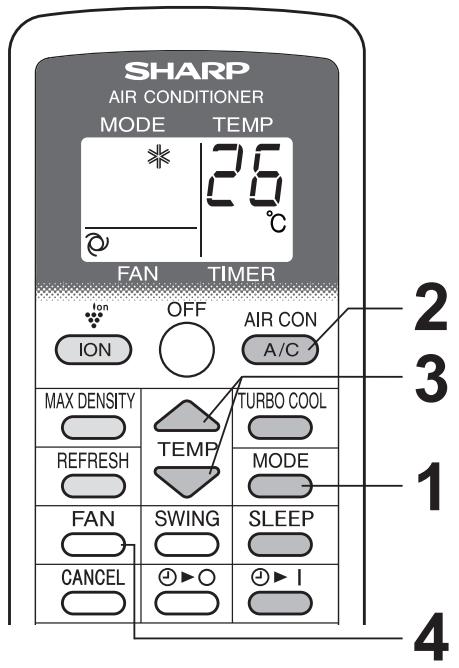

1 Нажимая кнопку MODE (Режим), выберите режим охлаждения. ОХЛАЖДЕНИЕ

ОСУШЕНИЕ ВЕНТИЛЯЦИЯ ПРОВЕТРИВАНИЕ

2 Нажмите кнопку A/C (Кондиционер), чтобы включить аппарат. • Загорится зеленый индикатор AIR CON (Кондиционер).

ВЫКЛЮЧЕНИЕ Нажмите кнопку OFF (Выкл.).

• Зеленый индикатор AIR CON (Кондиционер) погаснет.

кнопку TEMP (Температура), чтобы 3 Нажмите задать температуру.

• Диапазон заданных значений температуры: от 18°C до 32°C.

кнопку FAN (Вентилятор), чтобы за4 Нажмите дать скорость вращения вентилятора. АВТО

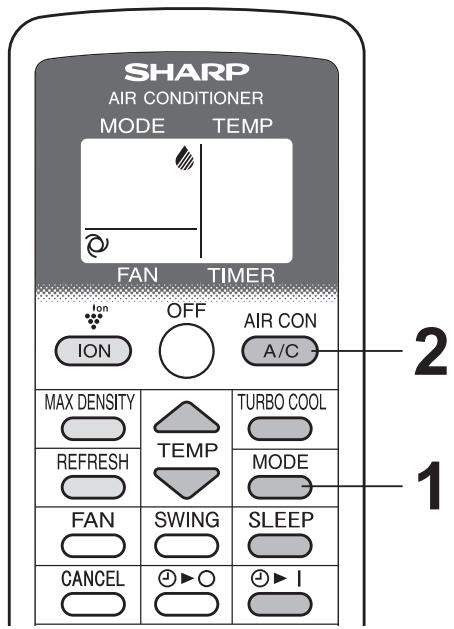

1 Нажимая кнопку MODE (Режим), выберите режим осушения. ОХЛАЖДЕНИЕ

ОСУШЕНИЕ ВЕНТИЛЯЦИЯ ПРОВЕТРИВАНИЕ

2 Нажмите кнопку A/C (Кондиционер), чтобы включить аппарат.

• Загорится зеленый индикатор AIR CON (Кондиционер). • Задать температуру невозможно. • Скорость вентилятора установлена в состояние «Автоматически», и изменить ее невозможно.

ВЫКЛЮЧЕНИЕ Нажмите кнопку OFF (Выкл.).

• Зеленый индикатор AIR CON (Кондиционер) погаснет.

ПРИМЕЧАНИЯ: • Хотя в режиме осушения аппарат может работать и без рукава для выпуска воздуха, при работе в режиме осушения аппарат вырабатывает тепло, и температура в помещении повышается. • Аппарат может работать в режиме осушения также с установленным шлангом (который не входит в комплект). Снимите запорный кран, наденьте на дренажную трубку шланг и выведите его в дренажное отверстие в полу, чтобы вода могла стекать из аппарата.

RU-10 Downloaded from www.Manualslib.com manuals search engine

РЕЖИМ ВЕНТИЛЯЦИИ Аппарат просто перемещает воздух внутри помещения.

кнопку MODE (Режим), выберите ре1 Нажимая жим вентиляции. ОХЛАЖДЕНИЕ

ОСУШЕНИЕ ВЕНТИЛЯЦИЯ ПРОВЕТРИВАНИЕ

кнопку A/C (Кондиционер), чтобы 2 Нажмите включить аппарат.

• Загорится зеленый индикатор AIR CON (Кондиционер). • Задать температуру невозможно.

ВЫКЛЮЧЕНИЕ Нажмите кнопку OFF (Выкл.).

• Зеленый индикатор AIR CON (Кондиционер) погаснет.

кнопку FAN (Вентилятор), чтобы за3 Нажмите дать скорость вращения вентилятора. ТИХО

РЕЖИМ ПРОВЕТРИВАНИЯ Аппарат вентилирует помещение свежим воздухом.

Нажимая кнопку MODE (Режим), выберите режим проветривания.

Нажмите кнопку A/C (Кондиционер), чтобы включить аппарат.

ОСУШЕНИЕ ВЕНТИЛЯЦИЯ ПРОВЕТРИВАНИЕ

• Загорится зеленый индикатор AIR CON (Кондиционер). • Задать температуру невозможно.

ВЫКЛЮЧЕНИЕ Нажмите кнопку OFF (Выкл.).

• Зеленый индикатор AIR CON (Кондиционер) погаснет.

• Хотя створки закрыты и в помещение не подается воздух, скорость вращения вентилятора проветривания наружным воздухом изменяется. ТИХО

Нажмите кнопку FAN (Вентилятор), чтобы задать скорость вращения вентилятора.

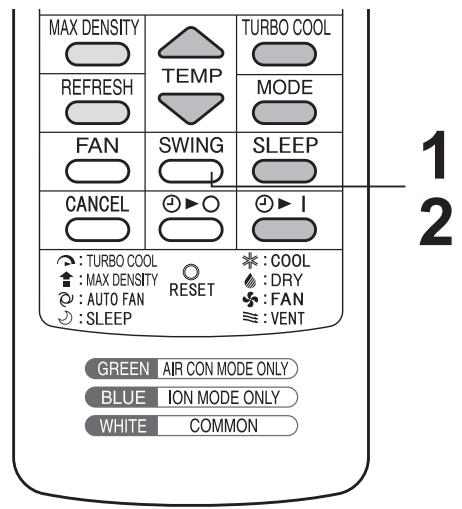

ПОЛЬЗОВАНИЕ КОНДИЦИОНЕРОМ ВОЗДУХА КАК ИЗМЕНИТЬ НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА ПО ВЕРТИКАЛИ

1 Нажмите кнопку SWING (Поворот). нажав кнопку SWING (Поворот), 2 Повторно остановите горизонтальные створки в нужном положении. • Начнут поворачиваться горизонтальные створки.

ПРЕДОСТЕРЕЖЕНИЯ: Ни в коем случае не изменяйте положение горизонтальных створок вручную. • Ручное регулирование положения горизонтальных створок может привести к неисправности аппарата в случае регулирования с пульта дистанционного управления. • Когда горизонтальные створки долго расположены в нижнем положении, в режимах охлаждения и осушения может происходить конденсация. ПРИМЕЧАНИЕ: • В режиме проветривания направление воздушного потока по вертикали изменять невозможно.

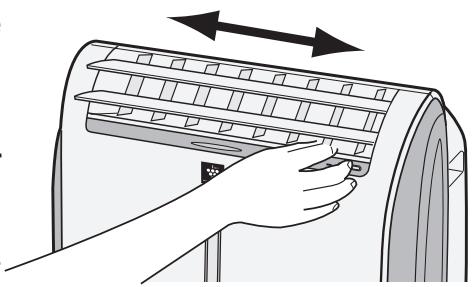

НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА ПО ГОРИЗОНТАЛИ Возьмите вертикальную створку, как показано на рисунке, и отрегулируйте направление воздушного потока. ПРЕДОСТЕРЕЖЕНИЕ: • Не переводите вертикальные створки в крайнее левое или крайнее правое положение в режиме охлаждения при скорости вентилятора «ТИХО ( )» на продолжительное время. Это может привести к конденсации влаги на створках.

RU-12 Downloaded from www.Manualslib.com manuals search engine

РАБОТА В РЕЖИМЕ УСКОРЕННОГО ОХЛАЖДЕНИЯ Вентилятор аппарата работает с увеличенной скоростью, а заданная температура составляет 15°C.

работе в режиме охлаждения нажмите 1 При кнопку TURBO COOL (Ускоренное охлаждение).

• На дисплее пульта дистанционного управления появится символ « ». • Значение температуры перестанет отображаться на дисплее. • Загорится красный индикатор MAXIMUM (Максимум).

ВЫХОД ИЗ РЕЖИМА Повторно нажмите кнопку TURBO COOL (Ускоренное охлаждение). • Красный индикатор MAXIMUM (Максимум) погаснет.

ПРИМЕЧАНИЯ: • При работе в режиме ускоренного охлаждения изменить заданную температуру или скорость вращения вентилятора невозможно. • После работы в режиме ускоренного охлаждения в течение 30 минут аппарат восстанавливает высокую (HIGH) скорости вращения вентилятора. • Увеличенная скорость вентилятора может автоматически снижаться с целью защиты аппарата. • Режим ускоренного охлаждения не может совмещаться с ночным режимом.

РАБОТА В НОЧНОМ РЕЖИМЕ При работе в ночном режиме заданная температура автоматически регулируется, чтобы в помещении не стало слишком холодно.

работе аппарата в режиме охлаждения 1 При нажмите кнопку SLEEP (Ночной режим).

• На дисплее пульта дистанционного управления появится символ « ». • Загорится оранжевый индикатор TIMER (Таймер). • Через 8 часов аппарат выключится. • Скорость вращения вентилятора будет установлена в состояние «Автоматически».

ВЫХОД ИЗ РЕЖИМА Нажмите кнопку SLEEP (Ночной режим).

• Оранжевый индикатор TIMER (Таймер) погаснет.

Начало работы в ночном режиме

RU-13 Downloaded from www.Manualslib.com manuals search engine

ПРИМЕЧАНИЯ: • Через час работы в ночном режиме заданная температура повысится на 1˚C, а еще через час – еще на 1˚C. Температура, отображаемая на дисплее пульта дистанционного управления, сохранит первоначальное значение. • Ночной режим не может совмещаться с режимом ускоренного охлаждения. • Невозможно настроить одновременно таймер включения, таймер выключения и ночной режим. Будут использоваться лишь последние настройки.

ПОЛЬЗОВАНИЕ КОНДИЦИОНЕРОМ ВОЗДУХА РАБОТА В РЕЖИМЕ ТАЙМЕРА TIMER ON (Таймер вкл.)

кнопку TIMER ON (Таймер вкл.) 1 Нажмите и задайте нужное время.

• Загорится оранжевый индикатор TIMER (Таймер). • Значение заданного времени начнет уменьшаться, отображая оставшееся время.

ВЫХОД ИЗ РЕЖИМА Нажмите кнопку CANCEL (Отмена).

• Оранжевый индикатор TIMER (Таймер) погаснет.

TIMER OFF (Таймер выкл.)

кнопку TIMER OFF (Таймер выкл.) 1 Нажмите и задайте нужное время.

• Загорится оранжевый индикатор TIMER (Таймер). • Значение заданного времени начнет уменьшаться, отображая оставшееся время.

ВЫХОД ИЗ РЕЖИМА Нажмите кнопку CANCEL (Отмена).

• Оранжевый индикатор TIMER (Таймер) погаснет.

ПРИМЕЧАНИЯ: • Таймер можно настроить в пределах от получаса до 12 часов. Настройки до 9,5 часов можно задавать с шагом в полчаса, а от 10 до 12 часов – с шагом в один час. • Таймер выключения и таймер включения не могут быть настроены одновременно. • Если во время, когда настроены таймер включения или таймер выключения, произойдет отключение питания, это приведет к отмене его настроек, и они не будут восстановлены даже после восстановления питания. • Если, когда настроен таймер, настроить температуру, значение заданной температуры будет отображаться на дисплее в течение 5 секунд, после чего на дисплее возобновится значение таймера.

RU-14 Downloaded from www.Manualslib.com manuals search engine

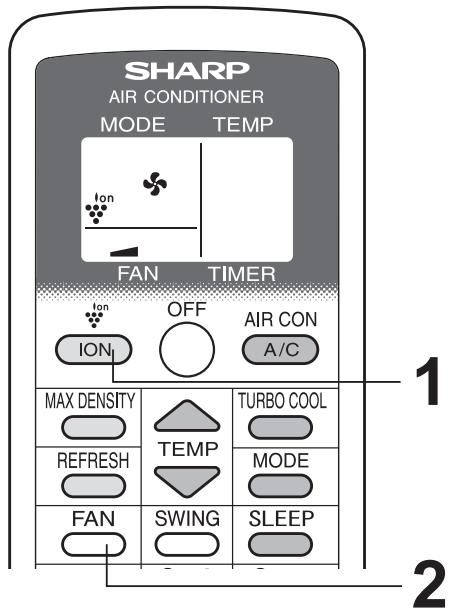

ПОЛЬЗОВАНИЕ ГЕНЕРАТОРОМ ИОНОВ Используется, когда аппарат самостоятельно использует ION GENERATOR (Генератор ионов). Устанавливать шланг выпуска воздуха не нужно. При работе в режиме генератор ионов аппарат не выпускает теплый воздух.

РЕЖИМ ГЕНЕРАТОРА ИОНОВ

Нажмите кнопку ION (Ион), чтобы начать работу. • Загорится синий индикатор ION GENERATOR (Генератор ионов).

ВЫКЛЮЧЕНИЕ Нажмите кнопку OFF (Выкл.).

• Синий индикатор ION GENERATOR (Генератор ионов) погаснет.

кнопку FAN (Вентилятор), чтобы 2 Нажмите задать скорость вращения вентилятора. ТИХО

2 Примечание о режиме генератора ионов

Находящийся внутри аппарата генератор ионов выпускает в помещение ионы Plasmacluster. Ионы Plasmacluster сокращают количество переносимых по воздуху плесневых грибков. Plasmacluster – оригинальная технология компании SHARP. Чтобы получить дополнительную информацию, ознакомьтесь с нашим пресс-релизом, например: http://www.sharp-pci.com/ Содержание веб-сайта может изменяться без предупреждения.

RU-15 Downloaded from www.Manualslib.com manuals search engine

ПОЛЬЗОВАНИЕ ГЕНЕРАТОРОМ ИОНОВ КАК ИЗМЕНИТЬ НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА ПО ВЕРТИКАЛИ

1 нажав кнопку SWING (Поворот), 2 Повторно остановите горизонтальные створки в нужном положении. Нажмите кнопку SWING (Поворот).

• Начнут поворачиваться горизонтальные створки.

ПРЕДОСТЕРЕЖЕНИЕ: Ни в коем случае не изменяйте положение горизонтальных створок вручную. • Ручное регулирование положения горизонтальных створок может привести к неисправности аппарата в случае регулирования с пульта дистанционного управления.

НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА ПО ГОРИЗОНТАЛИ Возьмите вертикальную створку, как показано на рисунке, и отрегулируйте направление воздушного потока.

РАБОТА В РЕЖИМЕ МАКСИМАЛЬНОЙ ПОЛТНОСТИ Аппарат выпускает ионы Plasmacluster с максимальной плотностью. Обеспечивая увеличенный расход воздуха в течение 30 минут, аппарат лучше распределяет ионы по помещению.

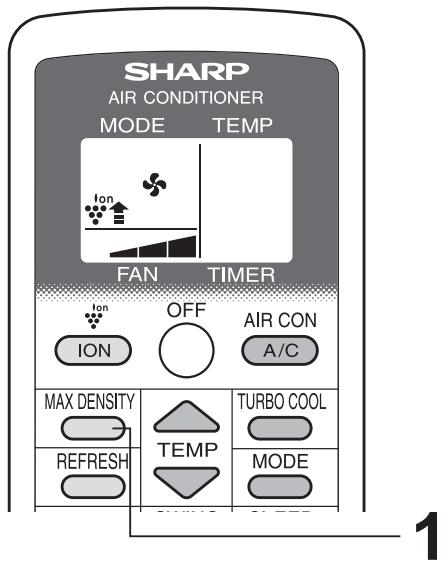

Во время работы генератора ионов нажмите кнопку MAX DENSITY (Максимальная плотность).

• На дисплее пульта дистанционного управления появится символ « ». • Загорится красный индикатор MAXIMUM (Максимум).

ВЫХОД ИЗ РЕЖИМА Нажмите кнопку MAX DENSITY (Максимальная плотность) еще раз. • Красный индикатор MAXIMUM (Максимум) погаснет.

ПРИМЕЧАНИЯ: • во время работы в режиме максимальной плотности регулировать скорость вращения вентилятора невозможно; • работа в режиме максимальной плотности автоматически прекращается через 30 минут, после чего аппарат возвращается к первоначальным настройкам; • работа в режиме максимальной плотности невозможна при работе в режиме освежения.

Downloaded from www.Manualslib.com manuals search engine

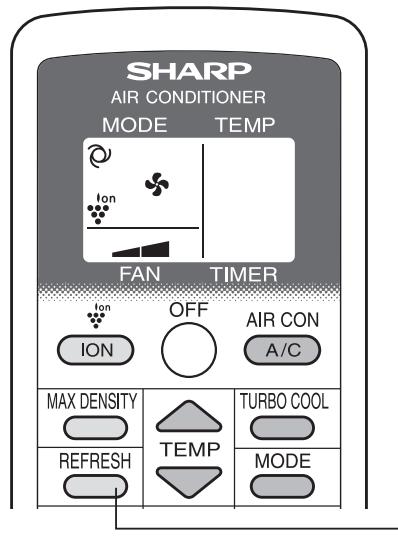

РАБТОА В РЕЖИМЕ ОСВЕЖЕНИЯ Режим освежения предназначен для устранения запаха одежды под действием ионов Plasmacluster. Этой функцией рекомендуется пользоваться перед гардеробом, платяным шкафом, в прачечной или сушильном помещении.

во время работы генератора 1 Нажмите ионов кнопку REFRESH (Освежить).

• Загорится оранжевый индикатор TIMER (Таймер). • На дисплее пульта дистанционного управления появится символ « ». • Начнут поворачиваться горизонтальные створки. • Через 5 часов аппарат выключится.

ВЫХОД ИЗ РЕЖИМА Повторно нажмите кнопку REFRESH (Освежить).

• Оранжевый индикатор TIMER (Таймер) погаснет. ПРИМЕЧАНИЯ: • Отрегулируйте створки так, чтобы воздух из аппарата попадал на одежду. • Режимы освежения и максимальной плотности не могут использоваться одновременно. • Режимы освежения и таймера выключения не могут быть настроены одновременно. • В этом режиме аппарат производит ионы Plasmacluster, которые хорошо подавляют запах табачного дыма и прочие, но могут быть неэффективны против некоторых запахов. • В зависимости от силы запаха, расстояния между аппаратом и одеждой и времени работы, аппарат может не ослаблять запахи в достаточной мере.

РАБОТА С ТАЙМЕРОМ ВЫКЛЮЧЕНИЯ

Нажмите кнопку TIMER OFF (Таймер выкл.) и задайте нужное время.

• Загорится оранжевый индикатор TIMER (Таймер). • Значение заданного времени начнет уменьшаться, отображая оставшееся время.

ВЫХОД ИЗ РЕЖИМА Нажмите кнопку CANCEL (Отмена).

• Оранжевый индикатор TIMER (Таймер) погаснет.

RU-17 Downloaded from www.Manualslib.com manuals search engine

ПРИМЕЧАНИЯ: • Таймер можно настроить в пределах от получаса до 12 часов. Настройки до 9,5 часов можно задавать с шагом в полчаса, а от 10 до 12 часов – с шагом в один час. • В режиме генератора ионов таймер включения не может быть настроен. • Если при настроенном таймере выключения произойдет отключение питания, это приведет к отмене его настроек, и они не будут восстановлены даже после восстановления питания.

РАБОТА ГОЛОВНОГО БЛОКА При отсутствии пульта управления действуйте в следующем порядке.

Нажмите кнопку POWER (Питание), чтобы включить аппарат. • При повторном нажатии этой кнопки в течение 5 секунд будет происходить смена режима.

ОХЛАЖДЕНИЕ (загорится зеленый индикатор AIR CON (Кондиционер)) ГЕНЕРАТОР ИОНОВ (загорится синий индикатор ION GENERATOR (Генератор ионов)) ВЫКЛ. • В режиме охлаждения аппарат будет работать с последними настройками охлаждения. Если питание аппарата прерывалось со времени последнего включения, он возобновит работу в режиме охлаждения с заданной температурой 20˚C, а скорость вращения вентилятора будет установлена в состояние «Автоматически».

ВЫКЛЮЧЕНИЕ Во время работы аппарата нажмите кнопку POWER (Питание).

ДРЕНАЖ Сливать воду из аппарата следует в таких случаях. • Когда аппарат прекращает работать и начинают мерцать оранжевый индикатор TIMER (Таймер), зеленый индикатор AIR CON (Кондиционер) и красный индикатор MAXIMUM (Максимум), это означает, что водяной бачок заполнен и необходимо слить воду. • Перед продолжительным простоем аппарата.

вилку из розетки и осторожно вы1 Выньте ведите аппарат к дренажному отверстию или за пределы помещения, чтобы вода не выливалась внутрь помещения.

Снимите с дренажной трубки запорный 2 парата кран и слейте накопленную внутри апводу. установите запорный кран на 3 Надежно дренажную трубку.

RU-18 Downloaded from www.Manualslib.com manuals search engine

Запорный кран Дренажная трубка

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Перед чисткой обязательно выньте вилку питания из розетки.

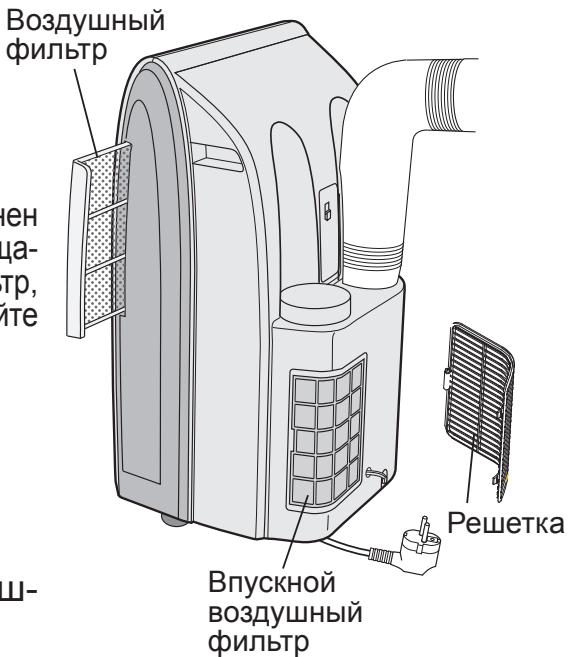

ЧИСТКА ФИЛЬТРА Запыленность фильтра препятствует прохождению воздуха, что приводит к ухудшению холодильной мощности. Чистить фильтр следует каждые две недели.

1 2 ОЧИСТИТЕ ФИЛЬТР СНИМИТЕ ФИЛЬТР

• Потяните фильтр вправо. • Удалите пыль пылесосом. Если фильтр загрязнен очень сильно, помойте его моющим средством и тщательно промойте чистой водой. Высушите фильтр, прежде чем устанавливать на место. Не оставляйте фильтр под прямыми солнечными лучами.

3 УСТАНОВИТЕ ФИЛЬТР НА МЕСТО ВПУСКНОЙ ВОЗДУШНЫЙ ФИЛЬТР Снимите решетку и очистите впускной воздушный фильтр пылесосом.

Решетка Впускной воздушный фильтр

ПРЕДОСТЕРЕЖЕНИЕ: Ни в коем случае не включайте аппарат без фильтра. Это может привести к серьезному повреждению аппарата.

ОЧИСТКА АППАРАТА И ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Вытрите их сухой мягкой тканью или тканью, смоченной мягким мыльным раствором. Тщательно удалите всякие остатки моющего раствора при помощи влажной ткани, после чего полностью высушите поверхность. Не допускайте попадания воды внутрь аппарата. Вода может вызвать опасные повреждения электрической изоляции. Ни в коем случае не допускайте попадания агрессивных химических веществ или абразивных чистящих средств на какие-либо части аппарата. Во избежание повреждения аппарата, ни в коем случае не пользуйтесь для его очистки горячей водой (температурой 50°C или выше).

ПРОДОЛЖИТЕЛЬНОЕ ХРАНЕНИЕ (БЕЗ ИСПОЛЬЗОВАНИЯ)

Downloaded from www.Manualslib.com manuals search engine

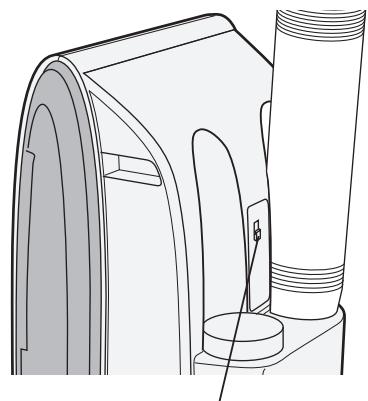

воду, находящуюся внутри аппарата, и надежно установите 1 Слейте запорный кран на дренажную трубку. аппарат в режиме вентиляции или проветривания примерно 2 Включите на полдня, чтобы тщательно просушить внутренние детали аппарата. 3 Очистите и установите на место фильтры. 4 Выньте вилку питания из розетки.

ПЕРЕД ВЫЗОВОМ СЕРВИСНОЙ СЛУЖБЫ Если аппарат работает неправильно, перед вызовом сервисной службы проверьте следующее.

АППАРАТ ВООБЩЕ НЕ РАБОТАЕТ

• Вставлена ли вилка в розетку? Прочно ли она вставлена? • Не перегорел ли предохранитель или не сработал ли автоматический выключатель? • Не мерцают ли оранжевый индикатор TIMER (Таймер), зеленый индикатор AIR CON (Кондиционер) и красный индикатор MAXIMUM (Максимум)? Если так, это указывает на заполнение водяного бачка внутри аппарата. Из него необходимо слить воду (см. стр. 18)

АППАРАТ НЕ ОБЕСПЕЧИВАЕТ НОРМАЛЬНОГО ОХЛАЖДЕНИЯ

• Не настроен ли он на режим ВЕНТИЛЯЦИИ, ОСУШЕНИЯ, ПРОВЕТРИВАНИЯ или ГЕНЕРАТОРА ИОНОВ? В этих режимах охлаждение не происходит. Смените настройку MODE (Режим). • Не забит ли фильтр пылью? Очистите фильтр. • Не обмерз ли теплообменник испарителя? На обмерзание теплообменника испарителя указывает отсутствие потока воздуха. Переведите аппарат в режим ВЕНТИЛЯЦИИ с высокой скоростью вращения вентилятора до полного удаления льда. • Правильно ли задана температура? • Не попадает ли в помещение прямой солнечный свет? Закройте шторы или жалюзи, чтобы солнце не нагревало помещение. • Не слишком ли длинный рукав для выпуска воздуха? Чтобы аппарат работал эффективно, рукав для выпуска воздуха должен быть как можно короче. Его нельзя перекручивать или перегибать.

• В течение первых 2-3 минут после включения аппарат может работать слишком шумно. Это абсолютно нормальный шум, возникающий при пуске компрессора. • Сразу после включения и выключения аппарата, а также во время работы может быть слышно мягкое журчание. Этот звук вызван потоком хладагента внутри аппарата. • Генерация ионов Plasmacluster сопровождается слабым писком. • При работе в режиме охлаждения аппарат испаряет воду, которая конденсируется и выводится из аппарата через отверстие для выпуска воздуха. Хотя может быть слышен звук текущей воды, это вполне нормально. • При работе аппарата на полу с небольшим уклоном может быть слышен звук журчания. Переставьте аппарат на горизонтальный пол.

НЕПРАВИЛЬНО РАБОТАЕТ ТАЙМЕР

• Если при настроенном таймере произойдет сбой питания, настройка таймера отменяется и не восстанавливается даже после восстановления питания. Это нормально для данного аппарата.

АППАРАТ НЕ РЕАГИРУЕТ НА СИГНАЛЫ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

• Проверьте батарейки пульта дистанционного управления. Если необходимо, замените их. • Попробуйте еще раз отправить сигнал, направив пульт дистанционного управления прямо на окошко приемника сигнала. • Проверьте соблюдение полярности батареек в пульте дистанционного управления.

ВЫПУСКАЕМЫЙ ВОЗДУХ ИМЕЕТ ЗАПАХ

• Генератор ионов Plasmacluster вырабатывает небольшое количество озона, что может приводить к появлению запаха. Количество вырабатываемого озона ниже предельно допустимых и соответствует ограничениям, действующим в США. RU-20

Downloaded from www.Manualslib.com manuals search engine
