РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AY-XP9GHR SHARP

HECCRBQ KOMHATHЫЙ KOHДИЦИOHEP ДBУБЛOЧHOГO TИПA РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

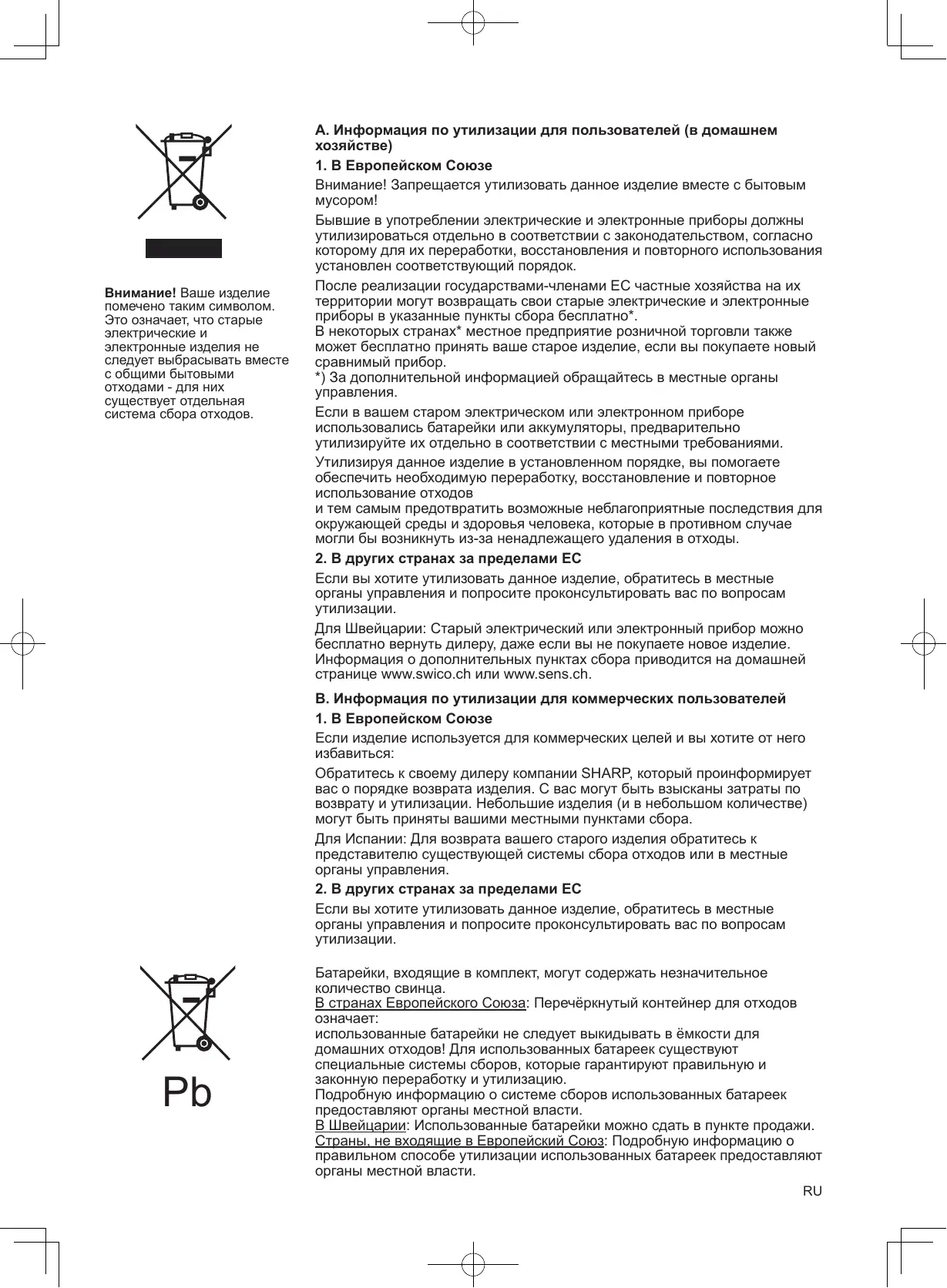

Внимание! Ваше изделие помечено таким символом. Это означает, что старые электрические и электронные изделия не следует выбрасывать вместе с общими бытовыми отходами - для них существует отдельная система сбора отходов.

A. Информация по утилизации для пользователей (в домашнем хозяйстве) 1. В Европейском Союзе Внимание! Запрещается утилизовать данное изделие вместе с бытовым мусором! Бывшие в употреблении электрические и электронные приборы должны утилизироваться отдельно в соответствии с законодательством, согласно которому для их переработки, восстановления и повторного использования установлен соответствующий порядок. После реализации государствами-членами ЕС частные хозяйства на их территории могут возвращать свои старые электрические и электронные приборы в указанные пункты сбора бесплатно*. В некоторых странах* местное предприятие розничной торговли также может бесплатно принять ваше старое изделие, если вы покупаете новый сравнимый прибор. *) За дополнительной информацией обращайтесь в местные органы управления. Если в вашем старом электрическом или электронном приборе использовались батарейки или аккумуляторы, предварительно утилизируйте их отдельно в соответствии с местными требованиями. Утилизируя данное изделие в установленном порядке, вы помогаете обеспечить необходимую переработку, восстановление и повторное использование отходов и тем самым предотвратить возможные неблагоприятные последствия для окружающей среды и здоровья человека, которые в противном случае могли бы возникнуть из-за ненадлежащего удаления в отходы. 2. В других странах за пределами ЕС Если вы хотите утилизовать данное изделие, обратитесь в местные органы управления и попросите проконсультировать вас по вопросам утилизации. Для Швейцарии: Старый электрический или электронный прибор можно бесплатно вернуть дилеру, даже если вы не покупаете новое изделие. Информация о дополнительных пунктах сбора приводится на домашней странице www.swico.ch или www.sens.ch. B. Информация по утилизации для коммерческих пользователей 1. В Европейском Союзе Если изделие используется для коммерческих целей и вы хотите от него избавиться: Обратитесь к своему дилеру компании SHARP, который проинформирует вас о порядке возврата изделия. С вас могут быть взысканы затраты по возврату и утилизации. Небольшие изделия (и в небольшом количестве) могут быть приняты вашими местными пунктами сбора. Для Испании: Для возврата вашего старого изделия обратитесь к представителю существующей системы сбора отходов или в местные органы управления. 2. В других странах за пределами ЕС Если вы хотите утилизовать данное изделие, обратитесь в местные органы управления и попросите проконсультировать вас по вопросам утилизации.

Батарейки, входящие в комплект, могут содержать незначительное количество свинца. В странах Европейского Союза: Перечёркнутый контейнер для отходов означает: использованные батарейки не следует выкидывать в ёмкости для домашних отходов! Для использованных батареек существуют специальные системы сборов, которые гарантируют правильную и законную переработку и утилизацию. Подробную информацию о системе сборов использованных батареек предоставляют органы местной власти. В Швейцарии: Использованные батарейки можно сдать в пункте продажи. Страны, не входящие в Европейский Союз: Подробную информацию о правильном способе утилизации использованных батареек предоставляют органы местной власти.

Перед тем, как начать эксплуатацию кондиционера, внимательно прочтите данное руководство. После прочтения положите руководство в удобное место для последующего использования.

СОДЕРЖАНИЕ • ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ RU-1 • HАЗВАНИЯ ЧАСТЕЙ RU-3 • УСТАНОВКА ДЕЗОДОРИРУЮЩЕГО ФИЛЬТРА RU-5 • ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ.... RU-6 • ОСНОВНАЯ РАБОТА RU-8 • РЕГУЛИРОВКА НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА RU-10 • ПОСТУПАТЕЛЬНЫЙ ПОТОК ВОЗДУХА. RU-11 • РАБОТА НА ПОЛНУЮ МОЩНОСТЬ .... RU-11

• РАБОТА ПЛАЗМЕННОЙ ГРУППЫ RU-12 • РАБОТА САМООЧИСТКИ RU-13 • ТАЙМЕР ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС.. RU-13 • РАБОТА С ТАЙМЕРОМ RU-14 • ДОПОЛНИТЕЛЬНЫЙ РЕЖИМ RU-16 • ОБСЛУЖИВАНИЕ RU-16 • ДОПОЛНИТЕЛЬНЫЕ ЗАМЕЧАНИЯ ПО ЭКСПЛУАТАЦИИ RU-18 • СОВЕТЫ ПО ЭКОНОМИИ ЭНЕРГИИ . RU-18 • ПЕРЕД ТЕМ КАК ВЫЗВАТЬ СЕРВИС . RU-19

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЯ КАСАЮЩИЕСЯ ЭКСПЛУАТАЦИИ

Не тяните за шнур питания и не деформируйте его. Растяжение шнура питания и неправильное обращение с ним может вызвать повреждение аппарата или поражение электрическим током. Будьте осторожны и не располагайте своё тело в непосредственной близости к отверстию выхода воздуха на продолжительное время. Это может отрицательно влиять на состояние Вашего здоровья. Во время использования кондиционера для младенцев, детей, престарелых, больных или инвалидов, проверьте, чтобы температура в комнате соответствовала температуре, подходящей для находящихся в комнате данных категорий людей. Никогда не вставляйте посторонние предметы в аппарат. Попадание посторонних предметов может вызвать травматизм, так как внутренние вентиляторы вращаются с очень большой скоростью. Необходимо заземлить кондиционер соответствующим способом. Запрещается подсоеди -нять кабель заземления к газовым или водопроводным трубам, громоотводам или телефонным кабелям заземления. Неправильное заземление может вызвать поражение электрическим током. Если с кондиционером что-либо не в порядке, (запах горения, например), незамедлительно остановите работу кондиционера и выключите рубильник. Аппарат должен устанавливаться в соответствии с правилами подключения кабелей, действующими в данной стране. Неправильное подсоединения кабеля питания может вызвать перегрев кабеля, розетки или вилки, что может привести к возгоранию. Если кабель питания повреждён, во избежание поражения током, он должен быть заме -нён производителем или его сервисным представителем, или же другим лицом, имеющим соответствующую квалификацию. При замене кабеля используйте исключительно кабель питания, указанный производителем. Не разбрызгивайте и не лейте воду непосредственно на аппарат. Вода может вызвать поражение электрическим током или повреждение оборудования.

ПРЕДУПРЕЖДЕНИЯ КАСАЮЩИЕСЯ УСТАНОВКИ/ПЕРЕМЕЩЕНИЯ/РЕМОНТА

• Не пытайтесь самостоятельно устанавливать, перемещать или ремонтировать аппарат. Неправильная эксплуатация станет причиной поражения электрическим током, утечки воды, пожара и т. п. Проконсультируйтесь у своего дилера или другого квалифицированного специалиста относительно установки/снятия/ремонта аппарата.

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ БЕЗОПАСНОСТИ БЕЗОПАСНОСТИ

ПРЕДОСТОРОЖНОСТИ КАСАЮЩИЕСЯ ЭКСПЛУАТАЦИИ

Периодически открывайте окно или дверь для проветривания помещения, особенно во время использования газового оборудования. Недостаточное проветривание может вызвать нехватку кислорода.

Не нажимайте на кнопки мокрыми руками. Это может вызвать поражение электрическим током.

Данный аппарат предназначен для использования в жилых помещениях или офисах. Не используйте его в сараях или теплицах для разведения домашних животных или выращивания растений.

Не ставьте сосуд с водой на аппарат. Если вода проникнет внутрь аппарата, это может повредить электрическую изоляцию и вызвать короткое замыкание.

Для безопасности, выключите рубильник, если кондиционер не используется в течение длительного промежутка времени. Периодически проверяйте внешнюю крепёжную полку на износ и прочность установки. Не кладите посторонние предметы на внешний блок и не наступайте на него. Предмет, положенный на него, или стоящий на нём человек могут упасть и вызвать телесные повреждения.

Не закрывайте отверстия входа и выхода воздуха аппарата. Это может привести к снижению производительности или вызвать повреждения. Перед тем, как приступить к техническому обслуживанию, удостоверьтесь в том, что аппарат не работает и рубильник выключен. Внутри аппарата вращается вентилятор, который может Вас поранить.

аппарат не предназначен для эксплуатации его детьми или инвалидами 10 Данный без постороннего наблюдения. Необходимо наблюдать за детьми, чтобы они не играли с аппаратом.

ПРЕДОСТОРОЖНОСТИ КАСАЮЩИЕСЯ РАЗМЕЩЕНИЯ/ УСТАНОВКИ • Убедитесь, что кондиционер подключен к источнику питания, имеющему соответствующее напряжения и частоту. Использование источника питания с несоответствующими параметрами напряжения и частоты может вызвать повреждение аппарата и возможное возгорание. • Не устанавливайте аппарат в местах возможной утечки воспламеняющихся газов. Это может вызвать возгорание. Устанавливайте аппарат в местах с минимальным содержанием пыли, паров и жидкостей в воздухе. • Приготовьте дренажный шланг, чтобы обеспечить правильный отвод воды. Недостаточный отвод воды может привести к повышению влажности в комнате, порчи мебели и т. д. • Проверьте, чтобы были установлены рубильник и электрический предохранитель на случай утечки воды, в зависимости от места установки, во избежание поражения электрическим током.

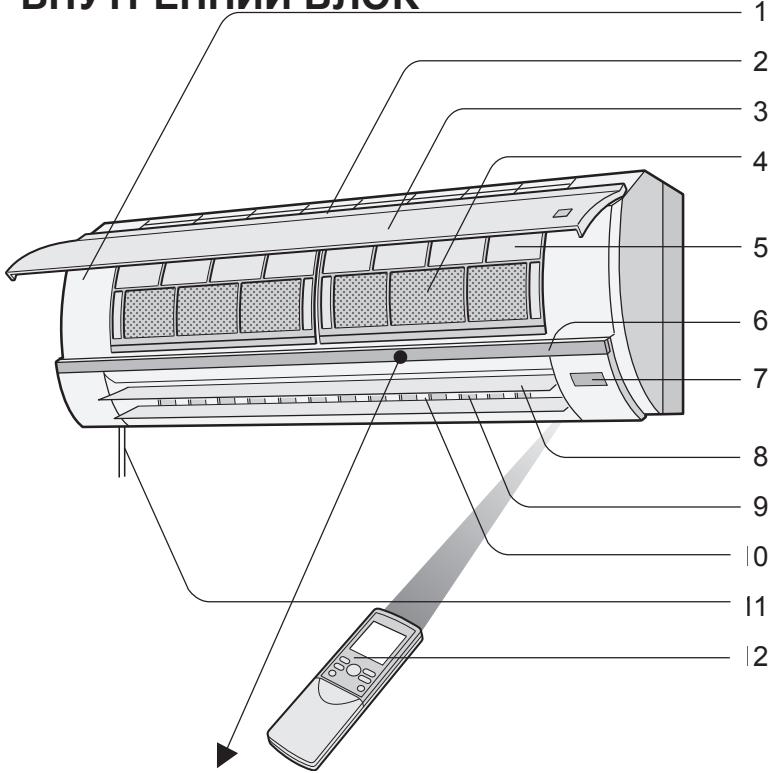

Открывающуяся панель

Дезодорирующий фильтр

Жалюзи вертикальной регулировки

Жалюзи горизонтальной регулировки

10 Выход (воздуха) 11 Шнур питания 12 Пульт дистанционного управления 13 Лампа ПЛАЗМЕННОЙ ГРУППЫ (голубая) 14 ИНДИКАТОР ТЕМПЕРАТУРЫ

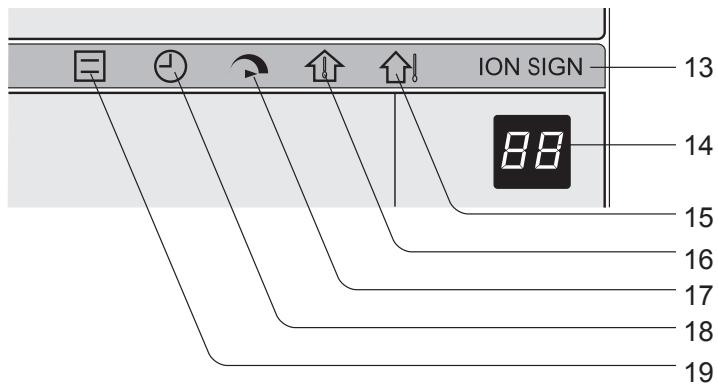

16 Лампа КОМНАТНОЙ температуры (зелёная ) 17 Лампа ПОЛНОЙ МОЩНОСТИ (зелёная ) 18 Лампа ТАЙМЕРА (оранжевая ) 19 Лампа РАБОТЫ (красная )

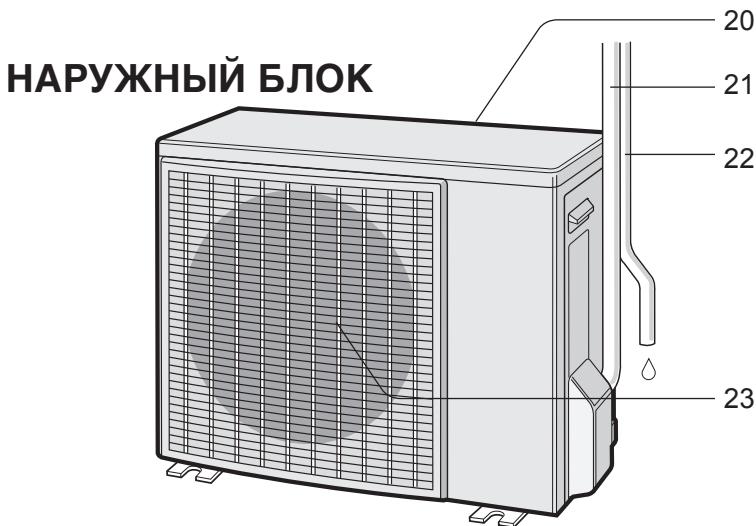

20 Вход (воздуха) 21 Охлаждающая трубка и соединительный шнур 22 Дренажный шланг 23 Выход (воздуха)

ПРИМЕЧАНИЕ: В действительности аппараты могут немного отличаться от представленных выше.

15 Лампа температуры НА УЛИЦЕ (зелёная )

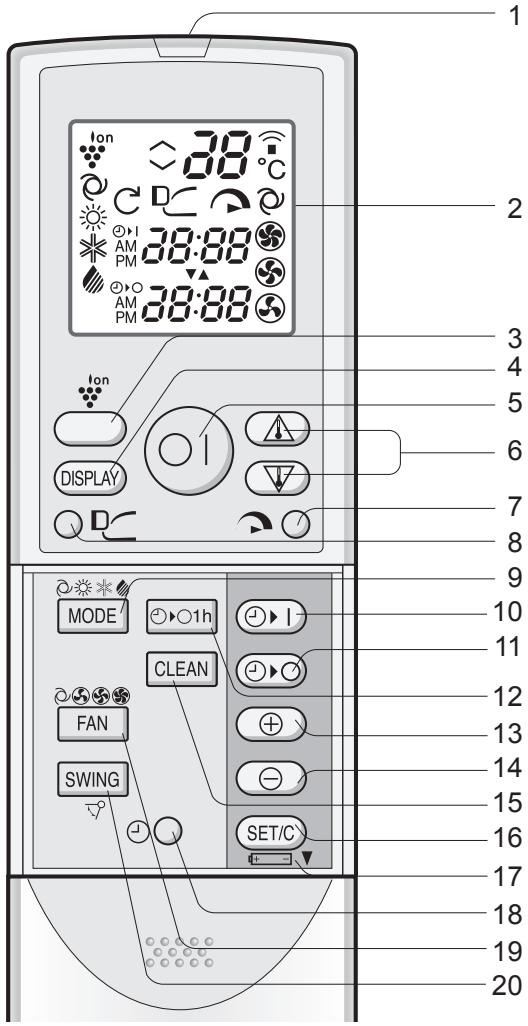

НАЗВАНИЯ ЧАСТЕЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

2 ДИСПЛЕЙ (Дисплей на жидких кристаллах) 3 Кнопка ПЛАЗМЕННОЙ ГРУППЫ 4 Кнопка ДИСПЛЕЯ (DISPLAY) 5 Кнопка ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ

6 KНОПКА TЕPMOCTATA 7 Кнопка ПОЛНОЙ МОЩНОСТИ 8 Кнопка ПОСТУПАТЕЛЬНOГO ПОТОКA ВОЗДУХА

9 Кнопка РЕЖИМА (MODE) 10 Кнопка ТАЙМЕРА ВКЛЮЧЕНИЯ (для установки таймера)

11 Кнопка ТАЙМЕРА ОТКЛЮЧЕНИЯ (для установки таймера)

12 Кнопка ТАЙМЕРА ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС 13 Кнопка ПЕРЕВОДA ВРЕМЕНИ ВПЕРЁД 14 Кнопка ПЕРЕВОДA ВРЕМЕНИ НАЗАД

15 Кнопка САМООЧИСТКИ (CLEAN) 16 Кнопка УСТАНОВКИ/СБРОСА ВРЕМЕНИ (SET/C) 17 Показывает ОТСЕК БАТАРЕЕК 18 Кнопка ЧАСОВ 19 Кнопка ВЕНТИЛЯТОРА (FAN) 20 Кнопка РАСКАЧИВАНИЯ (SWING)

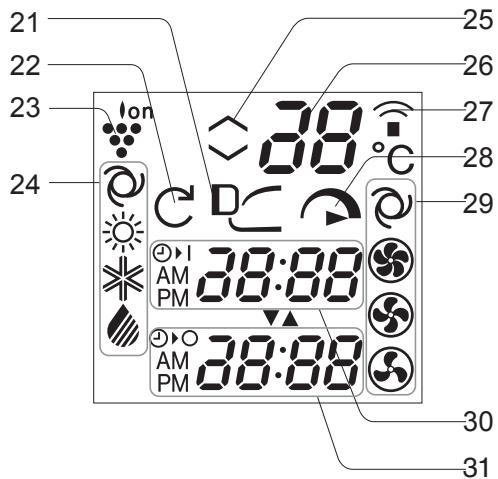

21 СИМВОЛ ПОСТУПАТЕЛЬНОГО ПОТОКА ВОЗДУХА 22 СИМВОЛ САМООЧИСТКИ 23 СИМВОЛ ПЛАЗМЕННОЙ ГРУППЫ 24 СИМВОЛЫ РЕЖИМОВ : АВТО : СУШКА : ОБОГРЕВАНИЕ

25 УСТАНОВКИ ТЕРМОСТАТА ДЛЯ РЕЖИМОВ АВТО И СУШКИ 30 26 ИНДИКАТОР ТЕМПЕРАТУРЫ 31 27 СИМВОЛ ПЕРЕДАЧИ 30 ИНДИКАТОР ТАЙМЕРА ВКЛЮЧЕНИЯ/ЧАСЫ 28 СИМВОЛ ПОЛНОЙ МОЩНОСТИ Показывает установленное время тайме29 СИМВОЛЫ СКОРОСТИ ВРАЩЕНИЯ ра включения или текущее время. ВЕНТИЛЯТОРОВ 31 ИНДИКАТОР ТАЙМЕРА ОТКЛЮЧЕНИЯ : АВТО : НИЗКАЯ Показывает установленное время таймера отключения или таймер отключения : ВЫСОКАЯ : МЯГКАЯ через один час.

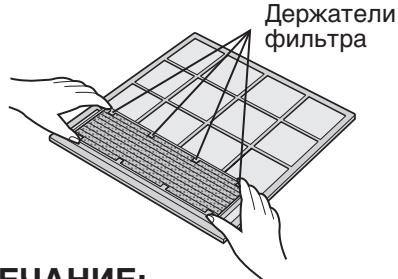

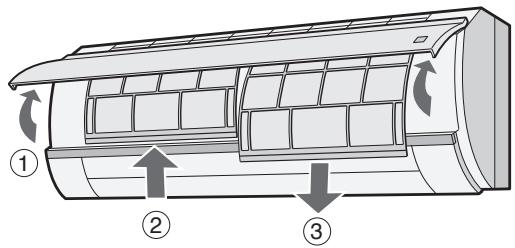

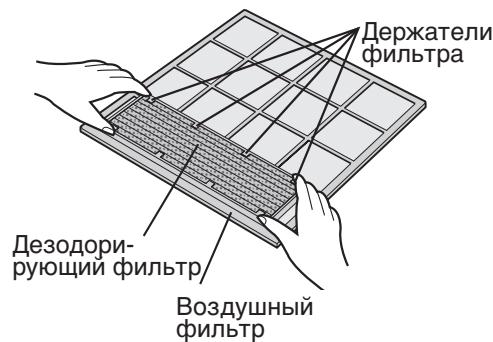

УСТАНОВКА ДЕЗОДОРИРУЮЩЕГО ФИЛЬТРА Дезодорирующие фильтры упаковываются как аксес суары к данному аппарату. Во время работы кондиционера фильтры удаляют из воздуха пыль и табачный дым и выпускают чистый воздух. воздушные фильтры. 1 Выньте Откройте открывающуюся па1 2

нель. Слегка потяните фильтры вверх и отомкните их. Потяните фильтры вниз и выньте их.

У с та н о в и т е д е з од о р и ру ю щ и й 2 располо фильтр под держатели фильтра, жен ные на воздушном фильтре.

воздушные фильтры на место 3 Поставьте

Меры предосторожности

Вставьте воздушные фильтры в исходное положение. Закройте открывающуюся панель. Вставьте панель вперёд стороной, обозначенной стрелками, и замкните её на месте.

• Фильтры запечатаны в полиэтиленовом пакете для сохранения пылеулавливающего эффекта. Не открывайте пакет до тех пор, пока не будете устанавливать фильтры. (Срок эксплуатации фильтров может сократиться.) • Не подвергайте фильтры воздействию прямого солнечного света. (Они могут повредиться.)

Дезодорирующий фильтр

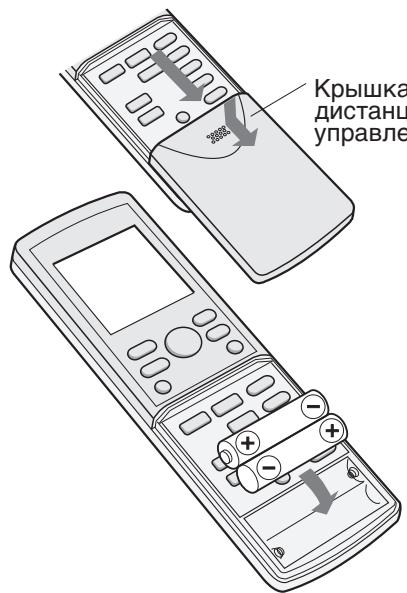

ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УСТАНОВКА БАТАРЕЕК

Используйте две батарейки типа ААА (R03).

крышку пульта дис1 Сдвиньте танционного управления. батарейки в отсек, 2 Вставьте соблюдая полярность (+), (-).

Крышка пульта дистанционного управления

• Если батарейки правильно размещены, дисплей показывает “AM 6:00”.

крышку в исход3 Установите ное положение.

ПРИМЕЧАНИЯ: • Срок эксплуатации батареек примерно 1 год при нормальном использовании. • При замене батареек необходимо всегда заменять обе батарейки и использовать батарейки одинакового типа. • Если пульт дистанционного управления нормально не функционирует после того, как были заменены батарейки, выньте их и снова установите через 30 секунд. • Если Вы в течение длительного промежутка времени не будете пользоваться аппаратом, выньте батарейки из пульта дистанционного управления.

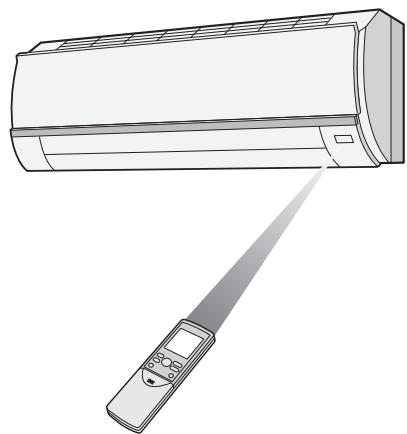

КАК ПОЛЬЗОВАТЬСЯ ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Направьте пульт дистанционного управления на oкно ресивера сигнала на аппарате и нажмите нужную Вам кнопку. Аппарат подаёт звуковой сигнал, когда он принимает сигнал поданной Вами команды. • Проверьте, чтобы между пультом дистанционного управления и аппаратом не находилась занавеска или какойлибо другой посторонний предмет. • Пульт дистанционного управления может посылать сигналы с расстояния до 7 метров.

УПРАВЛЕНИЯ ОСТОРОЖНО • Не допускайте попадания прямых солнечных лучей на oкно ресивера сигнала, так как это может негативно влиять на работу пульта дистанционного управления. Если на oкно ресивера сигнала попадает прямой солнечный свет, задёрните занавеску и предотвратите попадание лучей на окно. • Использование неоновых ламп в комнате также может негативно влиять на передачу сигнала с пульта дистанционного управления. • Данный аппарат может также подвергаться воздействию пультов дистанционного управления телевизора, видеомагнитофона или другой аппаратуры, используемой в данном помещении. • Не оставляйте пульт дистанционного управления там, где на него падает прямой солнечный свет или вблизи источников тепла. Также предохраняйте аппарат и пульт дистанционного управления от воздействия влаги и механических повреждений, так как это может вызвать их повреждение или потерю цвета.

Пример: 5 часов вечера

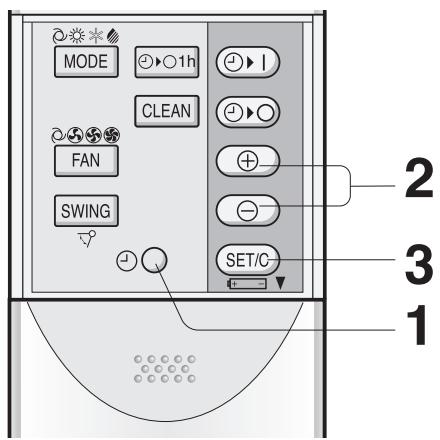

Существует два режима часов: 12-и часовой режим и 24-х часовой режим.

12-и часовой режим 24-х часовой режим

л я т о го , ч т о б ы в ы б р ат ь 12 - и 1 Дчасовой режим часов, нажмите кнопку ЧАСОВ один раз в первой

последовательности. Чтобы выбрать 24-х часовой режим часов, нажмите кнопку ЧАСОВ дважды в первой последовательности.

кнопку ПЕРЕВОДA ВРЕМЕ2 Нажмите НИ ВПЕРЁД или НАЗАД для установки текущего времени. • Нажмите и придержите одну из этих кнопок для ускоренного перевода часов.

3 Нажмите кнопку SET/C.

• Мигающее двоеточие (:) указывает на то, что часы функционируют.

ПРИМЕЧАНИЕ: • Текущее время нельзя устанавливать во время работы таймера.

Нажмите кнопку MODE и выберите режим работы. АВТО

ОБОГРЕВАНИЕ ОХЛАЖДЕНИЕ

Нажмите кнопку ВКЛ/ВЫКЛ, чтобы начать работу.

• На аппарате загорится красная лампа РАБОТЫ ( ).

Нажмите кнопку ТЕРМОСТАТA для установки желаемой температуры. РЕЖИМ АВТО/СУШКИ

• Температуру можно изменять в интервалах в 1°C в пределах от 2°C выше до 2°C ниже темпе рату ры, автоматически определённой кондиционером.

C (Пример: 2°C ниже)

РЕЖИМ ОХЛАЖДЕНИЯ/ОБОГРЕВАНИЯ • Температуру можно установить в пределах от 18 до 32°C.

Нажмите кнопку FAN и установите желаемую скорость вращения вентилятора. АВТО

МЯГКАЯ НИЗКАЯ ВЫСОКАЯ

• В режиме СУШКИ скорость вращения вентилятора заранее установлена на АВТО и её нельзя изменить.

Для того, чтобы выключить аппарат, снова нажмите кнопку ВКЛ/ВЫКЛ. • На аппарате погаснет красная лампа РАБОТЫ ( ).

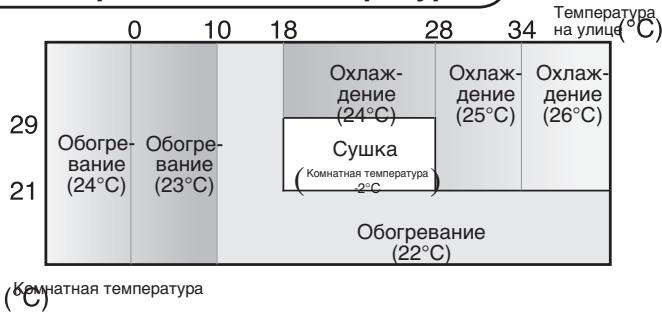

СОВЕТЫ ПО РЕЖИМУ АВТО

В режиме АВТО установкa температуры и режим выбираются автоматически в соответствии с температурой воздуха в помещении и на улице, когда включается аппарат.

Установка режимов и температуры Охлаждение (24°C) Обогре- Обогревание вание (24°C) (23°C)

Tемпература на улице

Охлаж- Охлаждение дение (25°C) (26°C)

Комнатная температура -2°C

Обогревание (22°C) Комнатная температура

Величины в скобках ( ) являются температурными установками.

Во время работы, если изменяется температура на улице, установки температуры автоматически изменяться, как показано в таблице.

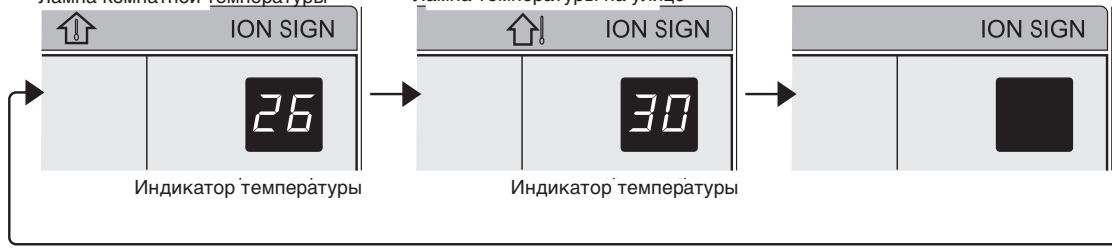

СОВЕТЫ КАСАЮЩИЕСЯ ПАНЕЛИ ИНДИКАТОРОВ

Лампа комнатной температуры

Индикатор температуры

Показывается комнатная температура.

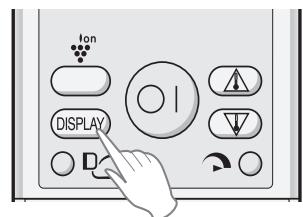

Панель индикаторов изменяется каждый раз, когда Вы нажимаете кнопку DISPLAY, в следующем порядке.

Лампа температуры на улице

Индикатор температуры

Показывается температура на улице.

• Показываемые температурные величины являются приблизительными и могут отличаться от температур в действительности. • Параметры температур на дисплее Комнатная температура: 0°C ~ 40°C ( показывается, если она ниже 0°C или выше 40°C) Температура на улице: –9°C ~ 45°C ( показывается, если она ниже –9°C или выше 45°C) • показывается во время первых 60 секунд работы, пока происходит измерение температур. • Только комнатная температура может показываться в течение 5 секунд, если аппарат не работает. • Во время работы САМООЧИСТКИ, панель индикаторов покажет остаток времени работы. Комнатная температура и температура на улице показываться не будут даже, если Вы нажмёте кнопку DISPLAY.

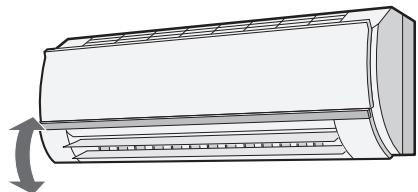

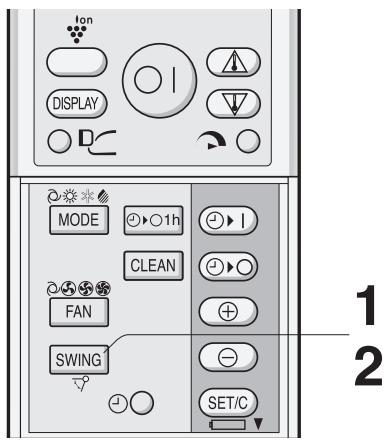

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА ВЕРТИКАЛЬНОЕ НАПРАВЛЕНИЕ ПОТОКА ВОЗДУХА кнопку SWING на пульте 1 Нажмите дистанционного управления один раз.

• Жалюзи вертикальной регу ли ров ки будут постоянно изменять угол подачи воздуха.

кнопку SWING снова, когда 2 ажмите жалюзи вертикальной регулировки находятся в нужном положении. • Жалюзи перестанут двигаться в параметрах, указанных на диаграмме. • Отрегулированное положение будет введено в память и будет автоматически устанавливаться при работе в следующий раз.

Регулировка параметров Режимы ОХЛАЖДЕНИЯ и СУШКИ

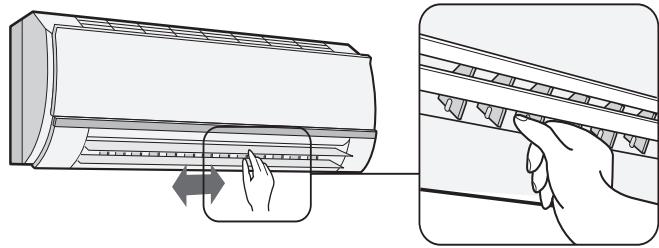

ГОРИЗОНТАЛЬНОЕ НАПРАВЛЕНИЕ ПОТОКА ВОЗДУХА Придерживайте горизонтальные регулирующие жалюзи, как показано на рисунке, и отре гулируйте направление потока воздуха.

ОСТОРОЖНО Никогда не пытайтесь вручную производить вертикальную регулировку жалюзи.

• Вертикальная регулировка жалюзи вручную может вызвать неправильную работу аппарата при регулировки его с помощью пульта дистанционного управления. • Когда жалюзи вертикальной регулировки находятся в нижнем положении в режиме ОХЛАЖДЕНИЯ или СУШКИ в течение продолжительного промежутка времени, может образоваться конденсация. Не устанавливайте жалюзи горизонтальной регулировки в крайнее левое или крайнее правое положения в режиме ОХЛАЖДЕНИЯ с установленной скоростью )” на длительное время. вентилятора на “МЯГКАЯ ( На них может образоваться конденсация.

ПОСТУПАТЕЛЬНЫЙ ПОТОК ВОЗДУХА Нажмите кнопку ПOCTYПATEЛЬHOГO ПOTOKA BOЗДYХA во время работы охлаж-дения или сушки, если Вы не хотите чувствовать холодный воздух. Жалюзи вер-тикальной регулировки устанавливаются под углом вверх и направляют холодный воздух в потолок. Нажмите эту кнопку во время работы обогревания. Жалюзи вертикальной регулировки устанавливаются под углом вниз, подают воздух на пол и обогревают Вас. Во время работы нажмите кнопку ПОСТУ1 ПАТЕЛЬНОГО ПОТОКА ВОЗДУХА. • На пультe дистанционного управления появится “ ”.

ЧТОБЫ ОТМЕНИТЬ Нажмите кнопку ПОСТУПАТЕЛЬНОГО ПОТОКА ВОЗДУХА.

РАБОТА НА ПОЛНУЮ МОЩНОСТЬ В данном режиме кондиционер воздуха работает на полную мощность на охлаждение помещения так быстро, что это удобно использовать, когда Вы приходите домой. Чтобы включить режим работы на ПOЛHYЮ 1 НОСТИ MOЩHOCTЬ, нажмите кнопку ПОЛНОЙ МОЩво время работы аппарата.

• На пультe дистанционного управления появится ”. “ • Отключится дисплей температуры. • На аппарате загорится зелёная лампа ПОЛНОЙ МОЩНОСТИ ( ).

Снова нажмите кнопку ПОЛНОЙ МОЩНОСТИ. • Режим работы на ПOЛHYЮ MOЩHOCTЬ также

отключится, если изменяется режим работы, или если аппарат отключается. • Зелёная лампа ПОЛНОЙ МОЩНОСТИ ( ) на аппарате погаснет.

• Вы не можете устанавливать температуру или скорость вращения вентилятора во время работы на ПОЛНУЮ МОЩНОСТЬ.

• У с т а н о в к а П O C T Y П AT E Л Ь H O Г O П O T O K A BOЗДYХA отменяется, если Вы нажимаете кнопку ПОЛНОЙ МОЩНОСТИ, когда установлен ПOCTYПATEЛЬHЫЙ ПOTOK BOЗДYХA. • Если Вы хотите установить ПOCTYПATEЛЬHЫЙ ПOTOK BOЗДYХA в режиме ПОЛHOЙ MOЩHOCTИ, нажмите кнопку ПОСТУПАТЕЛЬНОГО ПОТОКА ВОЗДУХА во время работы в режиме ПОЛHOЙ MOЩHOCTИ.

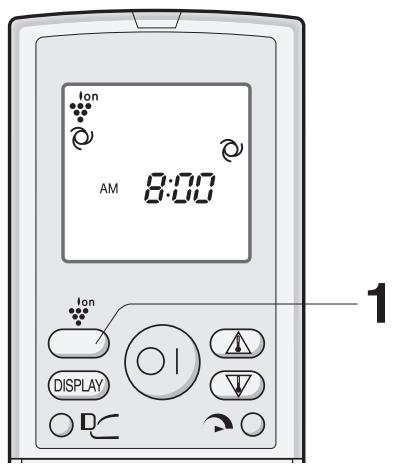

РАБОТА ПЛАЗМЕННОЙ ГРУППЫ Ионизатор плазменной группы, находящийся внутри кондиционера, выпускает в помещение положительные и отрицательные пучки ионов. Примерно такое же количество положительных и отрицательных ионов, выпускаемое в воздух, уменьшает количество грибков плесени в воздухе. время работы нажмите кнопку ПЛАЗ1 Во МЕННОЙ ГРУППЫ. • На пульте дистанционного управления появится “ ”. • На аппарате загорится голубая лампа ПЛАЗМЕННОЙ ГРУППЫ.

ЧТОБЫ ОТМЕНИТЬ Снова нажмите кнопку ПЛАЗМЕННОЙ ГРУППЫ.

• Голубая лампа ПЛАЗМЕННОЙ ГРУППЫ на аппарате погаснет.

• Работа ПЛАЗМЕННОЙ ГРУППЫ будет занесена в память и включена в следующий раз, когда Вы включите кондиционер. • Чтобы выключить лампу ПЛАЗМЕННОЙ ГРУППЫ, нажмите кнопку DISPLAY. • Если нажимается кнопка ПЛАЗМЕННОЙ ГРУППЫ, а аппарат не работает, работа ПЛАЗМЕННОЙ ГРУППЫ будет выполняться без включения режима кондиционирования воздуха (напр., ОБОГРЕВАНИЕ или ОХЛАЖДЕНИЕ). Символ режима на пульте дистанционного управления исчезнет, а скорость вращения вентилятора нельзя будет установить на АВТО.

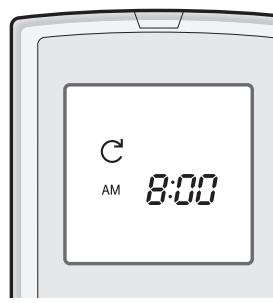

РАБОТА САМООЧИСТКИ Работа САМООЧИСТКИ в результате уменьшает образование грибков плесени и высушивает кондиционер изнутри ионами плазменной группы. Эта операция осуществляется вместе с режимом ВЕНТИЛЯТОРА или ОБОГРЕВАНИЯ. Используйте эту функцию при смене времён года. Выросшая плесень не может быть удалена таким способом.

1 Нажмите кнопку CLEAN, когда аппарат нepаботает.

• На пульте дистанционногo управления появится “ ”. • На аппарате загорится голубая лампа ПЛАЗМЕННОЙ ГРУППЫ. • Аппарат прекратит работу через сорок минут. • Оставшееся время работы в убывающих минутных интервалах будет показываться на ИНДИКАТОРЕ ТЕМПЕРАТУРЫ внутpeнного блока.

Нажмите кнопку СLEAN. Или выключите аппарат нажатием кнопки ВКЛ/ ВЫКЛ.

• Голубая лампа ПЛАЗМЕННОЙ ГРУППЫ на аппарате погаснет.

• Вы не можете установить температуру, скорость вращения вентилятора,

направление потока воздуха или таймер во время операции САМООЧИСТКИ.

Если установлен ТАЙМЕР ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС, то аппарат автоматически отключится через час. кнопку ТАЙМЕРА ОТКЛЮЧЕНИЯ 1 Нажмите ЧЕРЕЗ ЧАС.

• На пультe дистанционного управления появится “ ”. • На аппарате загорится оранжевая лампа ТАЙМЕРА ( ). • Аппарат прекратит работу через чac.

ЧТОБЫ ОТМЕНИТЬ Нажмите кнопку СБРОСA ВРЕМЕНИ (SET/C). • Оранжевая лампа ТАЙМЕРА ( погаснет.

Или выключите аппарат нажатием кнопки ВКЛ/ВЫКЛ.

• Красная лампа РАБОТЫ ( ) и оранжевая лампа ) на аппарате погаснут. ТАЙМЕРА ( Функция ТАЙМЕРА ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС имеет преимущество перед функциями ТАЙМЕРА ВКЛЮЧЕНИЯ и ТАЙМЕРА ОТКЛЮЧЕНИЯ. Если ТАЙМЕР ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС устaновлeн когдa aппapaт нepaбoтaeт, то аппарат будет работать один час в ранее установленных параметрах. Если Вы захотите эксплуатировать аппарат ещё один час, перед тем, как сработает ТАЙМЕР ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС, нажмите кнопку ТАЙМЕРА ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС ещё раз во время работы. Если установлены ТАЙМЕР ВКЛЮЧЕНИЯ и/или ТАЙМЕР ОТКЛЮЧЕНИЯ, кнопка СБРОСA ВРЕМЕНИ отменяет все предыдущие установки.

ТАЙМЕР ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС

РАБОТА С ТАЙМЕРОМ ПРИМЕЧАНИЕ: Перед установкой таймера, проверьте правильность установки часов.

ТАЙМЕР ОТКЛЮЧЕНИЯ кнопку ТАЙМЕРА ОТКЛЮЧЕНИЯ 1 Нажмите ( ). лaмпa ТАЙМЕРА ОТКЛЮЧЕНИЯ; 2 Замигает нажмите кнопки ПЕРЕВОДА ВРЕ МЕНИ ВПЕРЁД или НАЗАД, чтобы установить же-

лаемое время. (Время может быть установлено с десятиминутными интервалами.)

пульт дистанционного управления на окнo pecивepa сигнала на 3 Направьте аппарате и нажмите кнопку УСТАНОВКИ ВРЕМЕНИ (SET/C).

• На аппарате загорится оранжевая лампа ). ТАЙМЕРА ( • Аппарат подаёт звуковой сигнал, когда он принимает сигнал поданной Вами команды.

СОВЕТЫ КАСАЮЩИЕСЯ ФУНКЦИИ ТАЙМЕРА ОТКЛЮЧЕНИЯ

Если установлен ТАЙМЕР ОТКЛЮЧЕНИЯ, температурный режим устанавливается автоматически, чтобы избежать перегревания или переохлаждения помещения в то время, когда Вы спите. (Функция автоматического сна)

ЧТОБЫ ИЗМЕНИТЬ УСТАНОВКУ ВРЕМЕНИ

Нажмите кнопку СВРОСА ВРЕМЕНИ (SET/C).

РЕЖИМ ОХЛАЖДЕНИЯ/СУШКИ:

• Оранжевая лампа ТАЙМЕРА ( ) на аппарате погаснет. • На пульте дистанцион ного упра вле ния будет показываться текущее время.

• Через час после начала работы таймера установка температуры повысится на 1 °C по сравнению с исходной установкой температуры.

• Через час после начала работы таймера установка температуры понизится на 3 °C по сравнению с исходной установкой термостата.

• Если установлены ТАЙМЕР ВКЛЮЧЕНИЯ, ТА Й М Е Р OT К Л Ю Ч Е Н И Я и л и ТА Й М Е Р ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС, кнопка СБРОСА ВРЕМЕНИ отменит все установки. ЧТОБЫ ИЗМЕНИТЬ УСТАНОВКУ ВРЕМЕНИ

Сначала отмените установку ТАЙМЕРА, затем установите её снова.

ТАЙМЕР ВКЛЮЧЕНИЯ кнопку ТАЙМЕРА ВКЛЮЧЕНИЯ 1 Нажмите ( ). лaмпa ТАЙМЕРА ВКЛЮЧЕНИЯ; 2 Замигает на жмите кнопки ПЕРЕВОДА ВРЕМЕНИ ВПЕРЁД или НАЗАД, чтобы установить

желаемое вре м я . ( В р е м я м оже т б ы т ь установлено с десятиминутными интервалами.)

аправьте пульт дистанционного 3 Нуправления на окнo pecивepa сигнала на аппарате и нажмите кнопку УСТАНОВКИ ВРЕМЕНИ (SET/C).

условия работы. 4 Выберите • Данный аппарат включится перед установлен-

ным временем, чтобы температура в помещении достигла установленного уровня к запрограммированному времени. (Функция пробуждения)

КОМБИНИРОВАННОЕ ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ВКЛЮЧЕНИЯ И ОТКЛЮЧЕНИЯ

Вы можете использовать таймер OTKЛЮЧEHИЯ и ВKЛЮЧEHИЯ в комбинации.

П р е к р а т и т ь р а б о т у в 11 : 0 0 в е ч е р а и возобновить работу (при таких же установках температуры и в таком же режиме) и довести температуру в помещении до необходимого уровня к 7:00 утра. ТАЙМЕР ОТКЛЮЧЕНИЯ на 11:00 вечера во время работы. 1 Установите ТАЙМЕР ВКЛЮЧЕНИЯ на 7:00 2 Установите утра.

Стрелка ( или ) между лaмпaми ТАЙМЕРА ВКЛЮЧЕНИЯ и ТАЙМЕРА OTКЛЮЧЕНИЯ показывает какой из таймеров будет активирован первым.

• Вы не можете программировать ТАЙМЕР ВКЛЮЧЕНИЯ и ТАЙМЕР OTКЛЮЧЕНИЯ для работы аппарата в различных температурах или в других установках. • Каждый из таймеров можно запрограммировать так, чтобы он включался первым.

• На аппарате загорится оранжевая лампа ТАЙМЕРА ( ). • Аппарат подаёт звуковой сигнал, когда он принимает сигнал поданной Вами команды.

ДОПОЛНИТЕЛЬНЫЙ РЕЖИМ Используйте этот режим, если невозможно использовать пульт дистанционного управления.

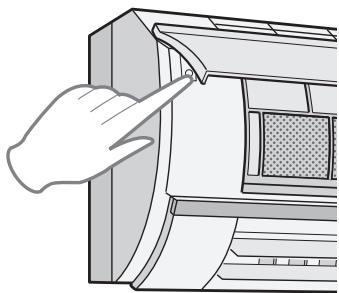

ВКЛЮЧЕНИЕ Поднимите переднюю панель внутреннего блока и нажмите кнопку AUX. на рабочей панели. • На аппарате загорится красная лампа РАБОТЫ ( ), и он начнёт работать в режиме АВТО. • С ко р о с т ь в р а щ е н и я в е н т и л я т о р а и у с та н о в к а температуры установлены на АВТО.

ВЫКЛЮЧЕНИЕ Снова нажмите кнопку AUX. на рабочей панели. • Kрасная лампа РАБОТЫ (

) на аппарате погаснет.

ПРИМЕЧАНИЕ: Если кнопка AUX. нажимается во время обычной работы, аппарат выключится.

ОБСЛУЖИВАНИЕ Перед тем, как осуществлять обслуживание аппарата, удостоверьтесь в том, что шнур питания отсоединён от розетки или выключен рубильник.

Воздушные фильтры необходимо чистить каждые две недели.

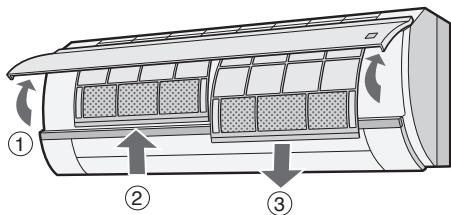

Приподнимите открывающуюся панель. Слегка потяните фильтры вверх и отомкните их. Потяните фильтры вниз и выньте их.

ДЕЗОДОРИРУЮЩИЕ 3 ВЫНЬТЕ ФИЛЬТРЫ ИЗ ВОЗДУШНЫХ ФИЛЬТРОВ

Удалите пыль с помощью пылесоса. Если фильтры загрязнены, промойте их тёплой водой и лёгким моющим средством. Перед установкой высушите фильтры в тени.

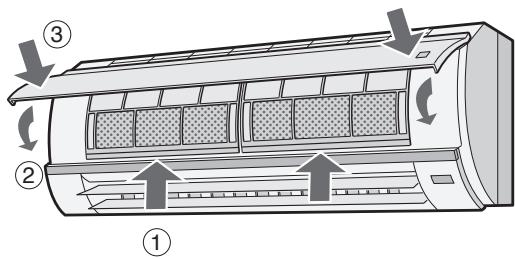

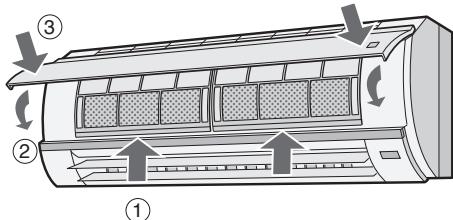

Установите фильтры в исходное положение. Закройте пepeднюю панель. Вставьте панель вперёд стороной, обозначенной стрелками, и замкните её на месте.

ОБСЛУЖИВАНИЕ ЧИСТКА АППАРАТА И ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ • Протирайте их мягкой тканью. • Не разбрызгивайте и не лейте на них воду. Это может вызвать короткое замыкание или повреждение оборудования. • Не применяйте горячую воду, чистящий порошок или сильные растворители.

ОБСЛУЖИВАНИЕ ПОСЛЕ СЕЗОНА РАБОТЫ КОНДИЦИОНЕРА ВОЗДУХА

ОБСЛУЖИВАНИЕ ПЕРЕД СЕЗОНОМ РАБОТЫ КОНДИЦИОНЕРА ВОЗДУХА

Включите аппарат в режиме САМО1 тщательно ОЧИСТКИ, чтобы дать механизму просохнуть. Прекратите работу и отсоедините 2 рубильник, ап па рат от розетки. Вы клю чите если такой специально

чтобы фильтры не 1 Проверьте, были загрязнены. р о в е р ь т е, ч т о б ы о т в е р с т и я 2 Пвблокировались хо д а и в ы ход а в о з д у х а н е посторонними

предназначен для кондиционера воздуха. Вычистите фильтры, вставьте их обратно.

е р и од и ч е с к и п р о в е р я й т е 3 Пвнешнюю крепёжную полку на износ и прочность установки.

Фильтр необходимо чистить каждые 3-6 месяцев. ВОЗДУШНЫЕ ФИЛЬТРЫ 1 ВЫНЬТЕ ВОЗДУШНЫЕ 2 ПРОЧИСТИТЕ ФИЛЬТРЫ

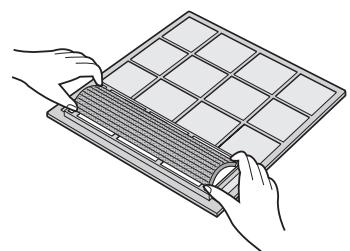

1 Выньте деодорирующий фильтр из воздушных фильтров.

2 Смочите деодорирующий фильтр в

слабом растворе чистящего средства 10-20 минут. Тщательно промойте водой, полностью высушите на солнце. 3 Установите чистый дезодорирующий ф и л ь т р п од д е р жа т е л и ф и л ь т ра , ра с п ол оже н н ы е н а в о з д у ш н о м фильтре.

ВОЗДУШНЫЕ 3 УСТАНОВИТЕ ФИЛЬТРЫ НА МЕСТО

• Замена необходима в интервалах 3 года, так как деодорирующий эффект ухудшается со временем. Новые фильтры можно приобрести у Вашего дилера.

Заменный фильтр: Тип AZ-F900G Утилизация фильтров

Пожалуйста, утилизируйте отработанные фильтры в соответствии с местными законами и правилами, касающимися утилизации.

Материалы ДЕЗОДОРИРУЮЩЕГО фильтрa: •Полиэфир

ДОПОЛНИТЕЛЬНЫЕ ЗАМЕЧАНИЯ ПО ЭКСПЛУАТАЦИИ ТЕМПЕРАТУРНЫЙ РЕЖИМ ЭКСПЛУАТАЦИИ ОХЛАЖДЕНИЕ ОБОГРЕВАНИЕ

• Встроенное защитное приспособление может предохранить аппарат при эксплуатации его вне указанного температурного режимa. • Конденсация может образовываться на отверстии выхода воздуха, если аппарат постоянно рабо тает в режиме ОХЛАЖ ДЕ НИЯ или СУШКИ при влажности воздуха более 80%.

ЕСЛИ ОТКЛЮЧАЕТСЯ ПОДАЧА ЭЛЕКТРИЧЕСТВА

Данный кондиционер воздуха имеет функцию запоминания установок на случай отключения подачи электричества. После возобновления подачи электричества, аппарат автоматически включится в том же установленном режиме, что и до отключения подачи электричества, кроме установок таймера. Если таймер был запрограммирован до отключения электричества, то его установки необходимо запрограммировать снова, после возобновления подачи электричества.

ФУНКЦИЯ ПРЕДВАРИТЕЛЬНОГО ОБОГРЕВАНИЯ

В режиме ОБОГРЕВАНИЯ, внутренний вентилятор может не начать вращаться в течение от двух до пяти минут после включения аппарата, чтобы не допустить нагнетания холодного воздуха.

ФУНКЦИЯ РАЗМОРАЖИВАНИЯ

• Если на теплообменнике внешнего аппарата образуется лёд, в режиме ОБОГРЕВАНИЯ, автоматический размораживатель подаёт тепло в течение oт пяти дo десяти минут, чтобы удалить лёд. Во время размораживания внешние и внутренние вентиляторы отключаются. • После завершения размораживания, аппарат автоматически возобновляет работу в режиме ОБОГРЕВАНИЯ.

ТЕПЛОВАЯ ЭФФЕКТИВНОСТЬ

• Данный аппарат имеет тепловой насос, который поглощает тепло из воздуха вне помещения и направляет его в комнату. Поэтому температура на улице значительно влияет на теплопроизводительность. • Если теплопроизводительность уменьшается из-за низкой температуры на улице, пользуйтесь дополнительным отопительным прибором. • Требуется некоторое время для прогрева всего помещения из-за использования системы принудительной циркуляции воздуха.

СОВЕТЫ ПО ЭКОНОМИИ ЭНЕРГИИ Ниже приводятся некоторые простые способы экономии энергии при использовании Вашего кондиционера воздуха. УСТАНОВИТЕ ПРАВИЛЬНУЮ ТЕМПЕРАТУРУ

• Установка термостата на 1°C выше желаемой температуры в режиме ОХЛАЖДЕНИЯ и на 2°C ниже в режиме ОБОГРЕВАНИЯ сэкономит приблизительно 10% потребления энергии. • Установка температуры ниже необходимого в режиме охлаждения и выше необходимого в режиме обогревания приводит к увеличению потребления энергии.

ПРИКРЫВАЙТЕ ОТ ПОПАДАНИЯ ПРЯМЫХ СОЛНЕЧНЫХ ЛУЧЕЙ И ПРЕДОХРАНЯЙТЕ ОТ СКВОЗНЯКОВ

• Блокирование попадания прямых солнечных лучей в режиме охлаждения уменьшит потребление энергии. • Закройте окна и двери во время работы охлаждения или обогревания.

УСТАНОВИТЕ СООТВЕТСТВУЮЩЕЕ НАПРАВЛЕНИЕ ПОТОКА ВОЗДУХА ДЛЯ ДОСТИЖЕНИЯ ОПТИМАЛЬНОЙ ЦИРКУЛЯЦИИ ВОЗДУХА СОДЕРЖИТЕ ФИЛЬТР В ЧИСТОТЕ ДЛЯ ДОСТИЖЕНИЯ МАКСИМАЛЬНОЙ ЭФФЕКТИВНОСТИ ПРИ РАБОТЕ МАКСИМАЛЬНО ИСПОЛЬЗУЙТЕ ФУНКЦИЮ ТАЙМЕРА ОТСОЕДИНИТЕ ШНУР ПИТАНИЯ ЕСЛИ АППАРАТ НЕ ЭКСПЛУАТИРУЕТСЯ В ТЕЧЕНИЕ ПРОДОЖИТЕЛЬНОГО ПЕРИОДА ВРЕМЕНИ • Внутренний блок потребляет незначительное количество энергии, даже если он не работает.

ПЕРЕД ТЕМ КАК ВЫЗВАТЬ СЕРВИС Следующие условия не означают поломку аппарата. АППАРАТ НЕ РАБОТАЕТ

Аппарат не будет работать, если он включается непосредственно после того, как был выключен. Аппарат не будет работать непосредственно после изменения режима работы. Это для того, чтобы предохранить внутренние механизмы. Подождите три минуты перед тем, как начать эксплуатацию аппарата.

АППАРАТ НЕ ПОДАЁТ ТЁПЛЫЙ ВОЗДУХ

Аппарат осуществляет предварительный нагрев или размораживание.

Запахи ковровых покрытий и мебели, попадающие во внутренний компонент кондиционера воздуха на начальной стадии установки могут выходить из аппарата.

Данный аппарат может генерировать потрескивающий шум. Этот шум вызывается трением пepeдной панели и других частей вследствие расширения или сжатия из-за изменения температуры.

Мягкий, свистящий шум это звук охлаждающей жидкости внутри аппарата.

• Во время работы в режиме ОХЛАЖДЕНИЯ или СУШКИ, иногда можно увидеть испарину на отверстии выхода воздуха вследствие разницы между температурой в помещении и температурой выходящего из аппарата воздуха. • В режиме ОБОГРЕВАНИЯ, водный конденсат может выходить из наружного блока во время размораживания.

НАРУЖНЫЙ БЛОК НЕ ПЕРЕСТАЁТ РАБОТАТЬ

После прекращения работы, вентилятор наружного блока будет вращаться ещё минуту для охлаждения системы.

ЗАПАХ, ВЫДЕЛЯЕМЫЙ ИЗ ОТВЕРСТИЯ ВЫХОДА ВОЗДУХА ПЛАЗМЕННОЙ ГРУППЫ

Это – запах озона, производимого ионизатором плазменной группы. Концентрация озона очень мала и не оказывает негативного влияние на Ваше здоровье. Выпускаемый в комнату озон быстро разлагается, его плотность в воздухе комнаты не увеличится.

Если аппарат не работает, перед тем как вызвать сервис, проверьте следующее.

ЕСЛИ АППАРАТ НЕ РАБОТАЕТ Проверьте не выключен ли рубильник или не перегорел ли предохранитель.

ЕСЛИ АППАРАТ НЕ ДОСТАТОЧНО ЭФФЕКТИВНО ОХЛАЖДАЕТ ИЛИ ОБОГРЕВАЕТ KОМНATY Проверьте фильтры. Если они загрязнены, вычистите их.

Проверьте нapyжный блок и удостоверьтесь, что ничто не блокирует отверстие входа воздуха.

Проверьте термостат на правильность установки.

Проверьте, чтобы двери и окна были плотно закрыты.

Большое количество людей в помещении может отрицательно влиять на достижение желаемой температуры.

Проверьте, не работают ли в по мещении дополнительные отопи-тельные приборы.

ЕСЛИ АППАРАТ НЕ ПРИНИМАЕТ СИГНАЛ С ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Проверьте батарейки пульта дистанционного управления.

Попытайтесь снова послать сигнал, направляя пульт дистанционного управления соответствующим образом на окно pecивepa сигнала аппарата.

Проверьте соблюдение поля р ности установленных батареек.

Пожалуйста, вызовите сервис, если мигает ИНДИКАТОР ТЕМПЕРАТУРЫ на панели индикаторов.

Этот звук воспроизводится во время генерации ионов плазменной группы.
