GEBRUIKSAANWIJZING CV-P10PR SHARP

POLSKI PL-21 Downloaded from www.Manualslib.com manuals search engine

Let op: Uw product is van dit merkteken voorzien. Dit betekent dat afgedankte elektrische en elektronische apparatuur niet samen met het normale huisafval mogen worden weggegooid. Er bestaat een afzonderlijk inzamelingssysteem voor deze producten.

A. Informatie over afvalverwijdering voor gebruikers (particuliere huishoudens) 1. In de Europese Unie Let op: Deze apparatuur niet samen met het normale huisafval weggooien! Afgedankte elektrische en elektronische apparatuur moet gescheiden worden ingezameld conform de wetgeving inzake de verantwoorde verwerking, terugwinning en recycling van afgedankte elektrische en elektronische apparatuur. Na de invoering van de wet door de lidstaten mogen particuliere huishoudens in de lidstaten van de Europese Unie hun afgedankte elektrische en elektronische apparatuur kosteloos* naar hiertoe aangewezen inzamelingsinrichtingen brengen*. In sommige landen* kunt u bij de aanschaf van een nieuw apparaat het oude product kosteloos bij uw lokale distributeur inleveren. *) Neem contact op met de plaatselijke autoriteiten voor verdere informatie. Als uw elektrische of elektronische apparatuur batterijen of accumulatoren bevat dan moet u deze afzonderlijk conform de plaatselijke voorschriften weggooien. Door dit product op een verantwoorde manier weg te gooien, zorgt u ervoor dat het afval de juiste verwerking, terugwinning en recycling ondergaat en potentiële negatieve effecten op het milieu en de menselijke gezondheid worden voorkomen die anders zouden ontstaan door het verkeerd verwerken van het afval. 2. In andere landen buiten de Europese Unie Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure. Voor Zwitserland: U kunt afgedankte elektrische en elektronische apparatuur kosteloos bij de distributeur inleveren, zelfs als u geen nieuw product koopt. Aanvullende inzamelingsinrichtingen zijn vermeld op de startpagina van www.swico.ch or www.sens.ch. B. Informatie over afvalverwijdering voor bedrijven. 1. In de Europese Unie Als u het product voor zakelijke doeleinden heeft gebruikt en als u dit wilt weggooien: Neem contact op met uw SHARP distributeur die u inlichtingen verschaft over de terugname van het product. Het kan zijn dat u een afvalverwijderingsbijdrage voor de terugname en recycling moet betalen. Kleine producten (en kleine hoeveelheden) kunnen door de lokale inzamelingsinrichtingen worden verwerkt. Voor Spanje: Neem contact op met de inzamelingsinrichting of de lokale autoriteiten voor de terugname van uw afgedankte producten. 2. In andere landen buiten de Europese Unie Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure.

De batterij die bij dit toestel geleverd wordt bevat sporen van Lood. Voor EU: De doorgestreepte vuilnisbak op wieltjes duidt aan dat de gebruikte batterijen niet mogen terechtkomen in het gewone huishoudelijke afval. Er bestaat een gescheiden ophaalsysteem voor deze gebruikte batterijen om eigen behandeling en recyclage volgens de wetgeving toe te laten. Gelieve de locale autoriteiten te contacteren voor de details van ophaling en recyclage. Voor Zwitserland: De gebruikte batterij moet bij het verkooppunt teruggebracht worden. Voor andere niet EU landen: Gelieve contact op te nemen met uw locale autoriteiten voor de correcte methode van verwerking van de gebruikte batterijen. Bevat onder het Protocol van Kyoto vallende gefluoreerde broeikasgassen R410A (Aardopwarmingsvermogen 1975)

NL Downloaded from www.Manualslib.com manuals search engine

NEDERLANDS Lees deze gebruikershandleiding zorgvuldig door alvorens het product te gebruiken. Deze handleiding moet op een veilige plaats worden bewaard als handig hulpmiddel. Bezoek http://sharp-world.com/ voor de elektronische versie van de bedieningshandleiding.

INHOUD • VEILIGHEIDSVOORSCHRIFTEN NL-2 • MEEGLEVERD NL-3 • ONDERDELEN NL-4 • INSTALLATIE EN VERWIJDERING VAN DE AFVOERSLANG NL-6 • GEBRUIK VAN DE AFSTANDBEDIENING NL-8 • TOELICHTING VOOR GEBRUIK NL-9 WERKING VAN AIRCONDITIONER • KOEL-STAND NL-10 • DROOG-STAND NL-10 • VENTILATOR-STAND NL-11 • VENTILATIE-STAND NL-11 • RICHTING LUCHTSTROOM VERANDEREN NL-12 • WERKING TURBO KOELEN NL-13 • WERKING SLAAP-STAND NL-13 • WERKING TIMER NL-14 GEBRUIK VOOR IONEN GENERATOR • IONEN GENERATOR-STAND NL-15 • RICHTING LUCHTSTROOM VERANDEREN NL-16 • WERKING MAX. DICHTHEID NL-16 • WERKING VAN LUCHTEN NL-17 • WERKING TIMER UIT NL-17 • WERKING HOOFDAPPARAAT NL-18 • AFTAPPEN NL-18 • ONDERHOUD NL-19 • ALVORENS DE KLANTENSERVICE TE BELLEN NL-20

NEDERLANDS NL-1 Downloaded from www.Manualslib.com manuals search engine

VEILIGHEIDSVOORSCHRIFTEN Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, als ze toezicht of instructies krijgen over het gebruik van het apparaat op een veilige manier en de mogelijke gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mag niet zonder toezicht uitgevoerd worden door kinderen.

• Verander geen enkel onderdeel van dit product. Dit zal leiden tot elektrische schokken, water lekkage, vuur, enz. • Vervorm of trek niet aan de voedingskabel. Het trekken aan en misbruik van de voedingskabel kan leiden tot schade aan het apparaat en elektrische schokken. • Vermijd uw lichaam voor langere tijd bloot te stellen aan de afgevoerde lucht. Het kan uw lichamelijke toestand beïnvloeden. • Wanneer de airconditioner voor zuigelingen, kinderen, ouderen of minder validen wordt gebruikt zorg ervoor dat de kamertemperatuur geschikt voor diegenen in de kamer is. • Steek nooit voorwerpen in het apparaat. Het insteken van voorwerpen kan leiden tot letsel door de hoge draaisnelheid van de interne ventilatoren. • Mocht er iets abnormaal zijn tijdens gebruik van de airconditioner (bijv. een brandende geur), stop onmiddellijk het gebruik en trek de stekker uit het stopcontact. • Indien de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant of haar onderhoudsvertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen. Gebruik alleen het door de fabrikant goedgekeurde voedingskabel ter vervanging. • Water niet direct in het apparaat spetteren of gieten. Water kan tot elektrische schokken of schade aan het apparaat leiden. • Deze stekker mag alleen in een geschikt stopcontact worden gestopt. Niet gebruiken in combinatie met verlengsnoeren. • Plaats de stekker zorgvuldig in het stopcontact en verzeker u ervan dat deze niet los zit. • Dit apparaat moet geaard zijn. Dit apparaat is uitgevoerd Aardingsplaat met een snoer voorzien van een aardingsdraad met een aardingsplaat. De stekker moet worden aangesloten in een correct aangesloten geaard stopcontact. • Het apparaat moet worden geïnstalleerd in overeenstemming Stekker met nationale bedradingsvoorschriften. • Het apparaat moet zodanig zijn geplaatst dat de stop bereikbaar is.

• Open een raam of deur om de kamer van tijd tot tijd te ventileren, in het bijzonder bij gebruik van gastoestellen. Onvoldoende ventilatie kan leiden tot zuurstoftekort. • Bedien de toetsen niet met natte handen. Dit kan elektrische schokken veroorzaken. • Om veiligheidsredenen, trek de stekker uit het stopcontact wanneer het apparaat voor langere tijd niet gebruikt wordt. • Dit apparaat is ontworpen voor huishoudelijk gebruik. Niet gebruiken voor andere toepassingen zoals in een kennel of broeikas om dieren te fokken of planten te kweken. • Plaats nooit een houder met water op het apparaat. Indien water in het apparaat terecht komt, kan de elektrische isolatie beschadigen en elektrische schokken veroorzaken. • Tap het water af alvorens het apparaat te verplaatsen. Indien er water achterblijft in de tank, kan dit overstromen tijden het verplaatsen. • Blokkeer de afvoer openingen niet met obstakels. Het koelvermogen kan verminderen of geheel stoppen. NL-2 Downloaded from www.Manualslib.com manuals search engine

• Verzeker u ervan dat het apparaat is uitgeschakeld en de stekker uit het stopcontact is alvorens enig onderhoud of reiniging te plegen. Een ventilator draait binnen in het apparaat en u kan gewond raken. • Plaats het apparaat op een waterpas oppervlak om water lekkage in de kamer te voorkomen. • Zorg ervoor dat de airconditioner is aangesloten op een voeding voorzien van de nominale spanning en frequentie. Gebruik van een voeding met onjuist voltage en frequentie kan leiden tot materiële schade en mogelijk brand. • Gebruik het apparaat niet op plaatsen waar ontvlambare gassen kunnen lekken. Dit kan leiden tot brand. Gebruik het apparaat op een plaats een minimaal niveau van stof, rook en vochtigheid in de lucht. • Zorg ervoor dat een lekstroomonderbreker of stroomonderbreker is geplaatst, afhankelijk van de plaatsing van de installatie, om elektrische schokken te voorkomen. • Installeer een lekstroomaarde om elektrische schokken te voorkomen in geval van lekkage. Gebruik een door stroom geactiveerde, hoog gevoelige, hoge snelheid type stroom onderbreker met een nominale gevoeligheid van minder dan 30 mA en een bedrijfstijd onder de 0,1 seconde.

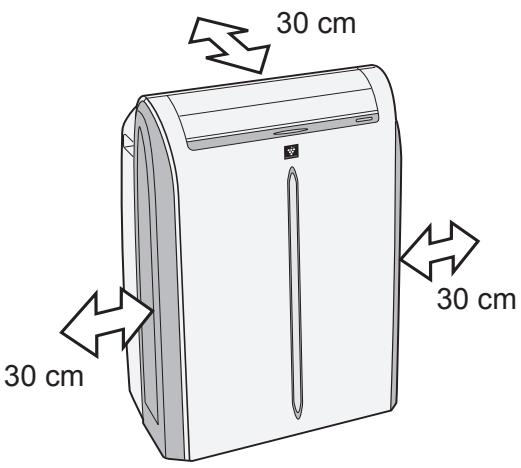

• Het apparaat moet worden geplaatst op een stevige fundering om geluid en trillingen te minimaliseren. Voor een veilige en stevige plaatsing, plaats het apparaat op een vlakke, waterpasse vloer sterk genoeg om het apparaat te ondersteuning. Dit voorkomt waterlekkage in de kamer. • Het apparaat heeft wielen ter verplaatsing, maar mag alleen worden gerold over gladde, vlakke oppervlakken. Voorzichtigheid is geboden wanneer het apparaat over van tapijt voorziene oppervlakken wordt gerold. Probeer het apparaat niet over objecten heen te rollen. • Het apparaat moet worden geplaatst binnen bereik van een geaard stopcontact voorzien van de juiste no- 30 cm minale spanning. • Plaats nooit obstakels rondom de luchtstroom inlaten of uitlaten van het apparaat. • Voorzie tenminste 30 cm ruimte vanaf de muur voor een efficiënte airconditioning.

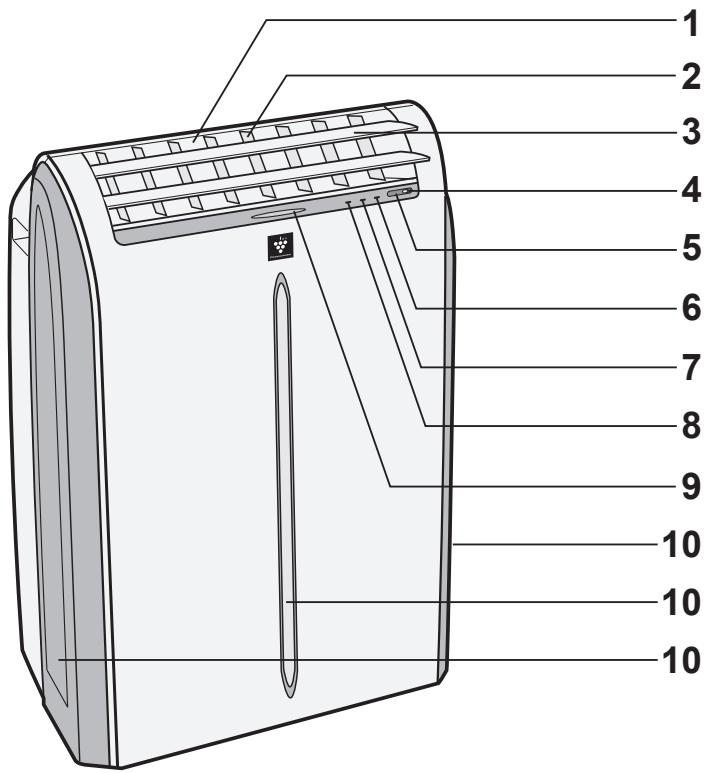

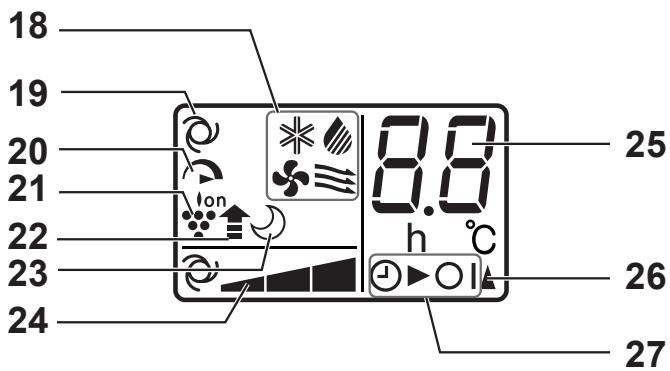

4 AAN/UIT-knop 5 Ontvanger afstandbediening 6 AIRCO lampje (groen) 7 TIMER lampje (oranje) 8 MAXIMUM lampje (rood) 9 IONEN GENERATOR lampje (blauw) 10 Luchtinlaat

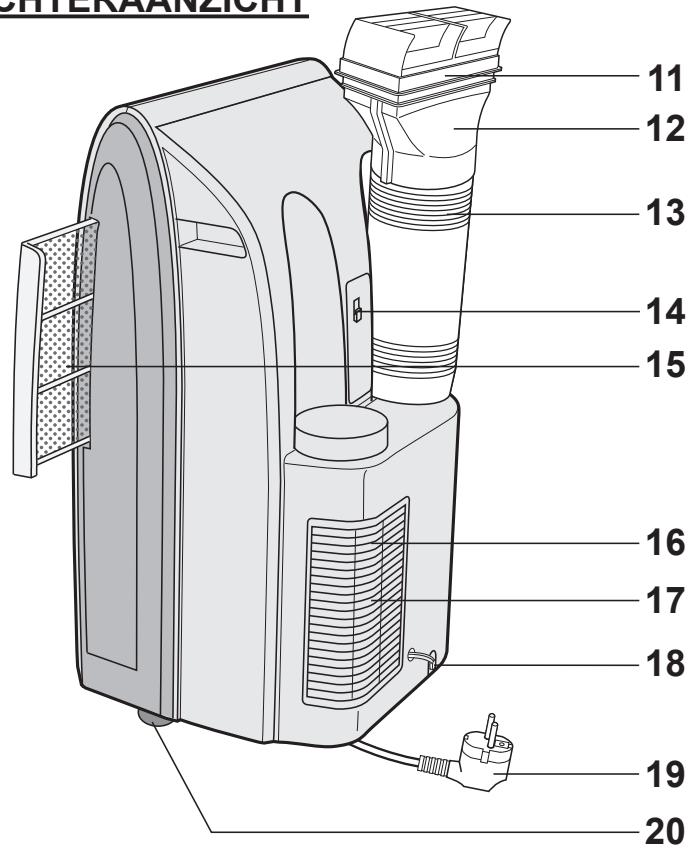

ACHTERAANZICHT 11 12

11 Opening luchtafvoer

12 Raamadapter 14 Haak voor afstandbediening 16 Rooster 17 Luchtinlaat

18 Aftapslang en stop 19 Stekker 20 Wielen (4)

19 20 OPMERKING: Geleverd apparaat kan licht afwijken van de hierboven getoonde afbeelding. NL-4 Downloaded from www.Manualslib.com manuals search engine

: DROOG INSTALLATIE EN VERWIJDERING VAN DE AFVOERSLANG Installatie van de afvoerslang het anti-insectennet aan 1 Bevestig de raamadapter.

Druk het anti-insectennet stevig aan zodat de vier uitstulpingen op de raamadapter in de vier gaten vallen.

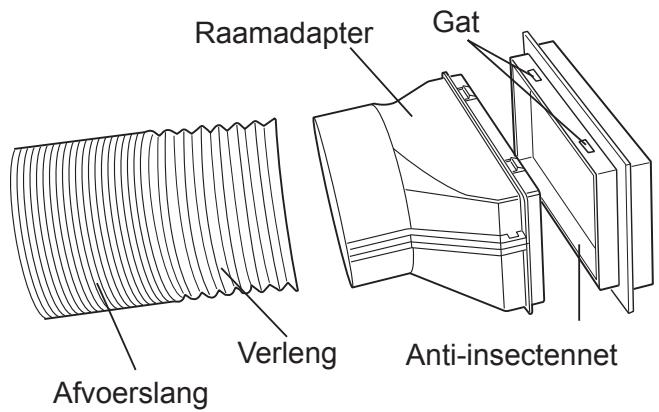

Bevestig de raamadapter aan de afvoerslang.

Verleng één eind van de afvoerslang uit en steek deze in de raamadapter, dan aandraaien (ong. drie keer) totdat deze stopt. Zorg ervoor dat deze goed vast zit.

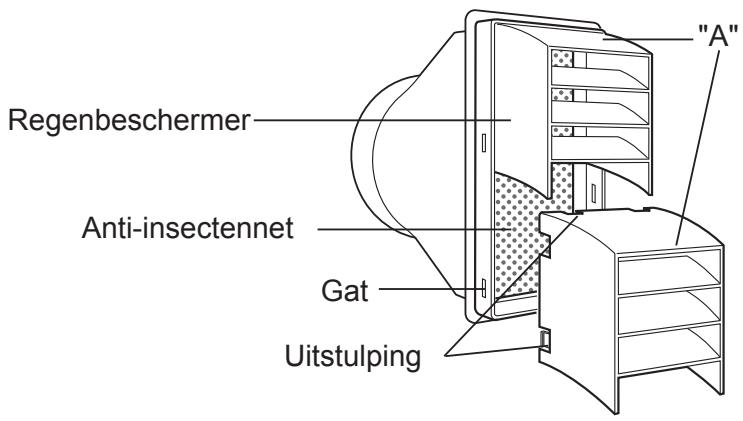

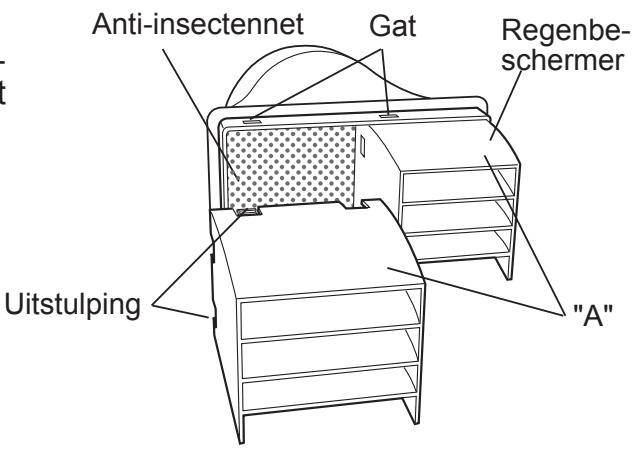

Bevestig de regenbeschermer aan het anti-insectennet.

Steek alle drie de uitstulpingen van iedere regenbeschermer in de gaten van het anti-insectennet. De “A” zijde zal nu bovenop zitten, zoals getoond op de tekening.

Horizontaal geplaatst Anti-insectennet

Verticaal geplaatst "A" Regenbeschermer Anti-insectennet Gat Uitstulping

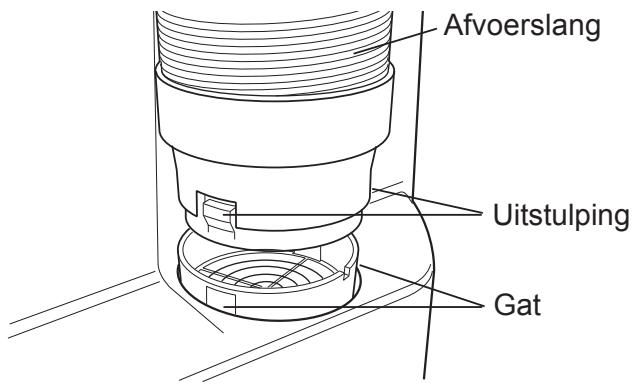

Bevestig de afvoerslang aan het apparaat.

Plaats de twee uitstulpingen in de twee gaten van het apparaat, en druk deze stevig aan totdat deze klikken.

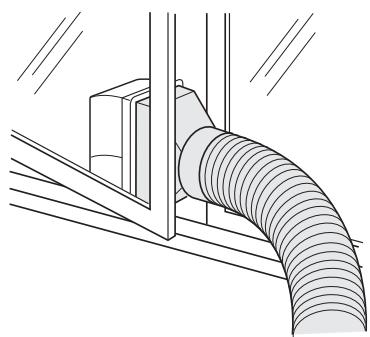

5 Leid de afvoerslang naar buiten.

De afvoerslang moet zo kort mogelijk zijn voor efficiënt gebruik, deze mag echter niet gedraaid of geknikt zijn. Onacceptabel

Verwijder de afvoerslang van het apparaat.

De afvoerslang omhoogtrekken en verwijderen door te drukken op de twee uitstulpingen. Uitstulping

NL-7 Downloaded from www.Manualslib.com manuals search engine

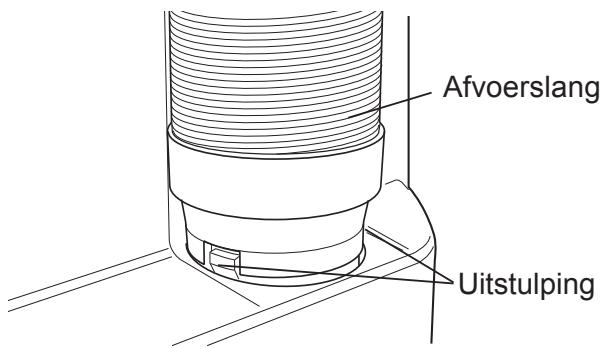

NEDERLANDS Verwijdering van de afvoerslang

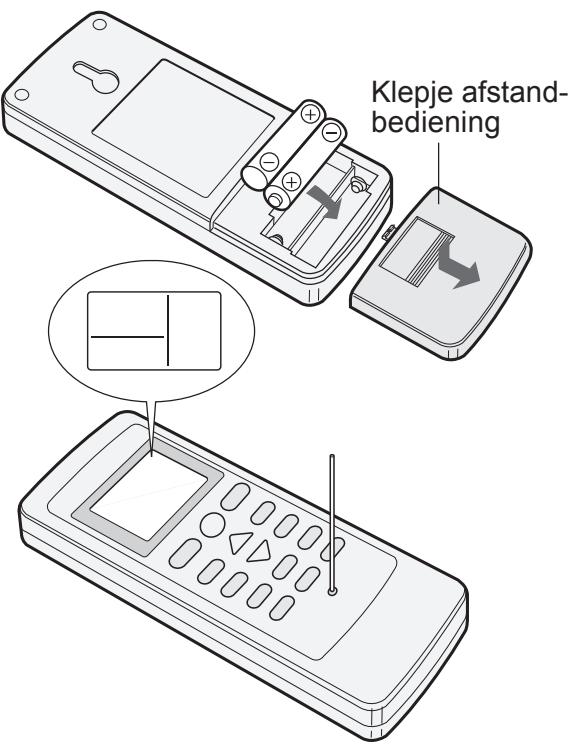

GEBRUIK VAN DE AFSTANDBEDIENING BATERIJEN PLAATSEN

1 Plaats de twee batterijen. 2

Verwijder het klepje van de afstandbediening. (AAA(R03)) • Zorg ervoor dat de (+) en (-) polen correct zijn uitgelijnd. • Er zullen lijnen op de display verschijnen indien de batterijen juist zijn geplaatst.

Klepje afstandbediening

3 Plaats klepje afstandbediening. Druk op de RESET-toets met een dun 4 puntig voorwerp.

OPMERKING: • De levensduur van de batterijen is ongeveer 1 jaar tijdens normaal gebruik. • Wanneer de batterijen worden vervangen, altijd beide batterijen vervangen en hetzelfde type gebruiken. • Indien het apparaat voor langere tijd niet wordt gebruikt, verwijder de batterijen van de afstandbediening.

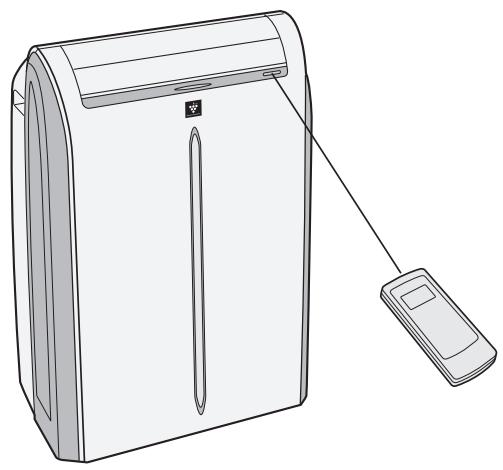

GEBRUIK VAN DE AFSTANDBEDIENING Richt de afstandbediening op de ontvanger en druk op de gewenste toets. Het apparaat geeft een piep toon wanneer het een signaal ontvangt. • Zorg ervoor dat niets, zoals gordijnen, het scherm van de ontvanger blokkeert. • Het effectieve bereik van het signaal is 7 m.

LET OP: • Stel het scherm van de ontvanger niet bloot aan direct zonlicht. Dit kan een negatieve invloed hebben op de werking. • Het gebruik van bepaalde fluorescente lampen in dezelfde kamer kan de overdracht van het signaal beïnvloeden. • Plaats de afstandbediening niet in direct zonlicht of naast een verwarming. Bescherm de afstandbediening tegen vocht en schokken.

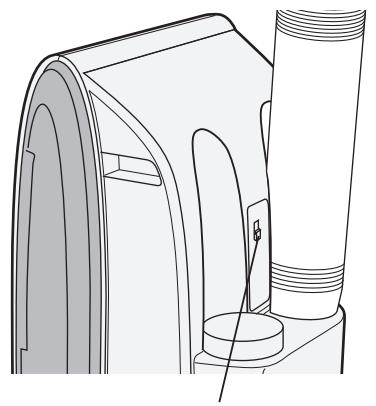

Om de afstandbediening niet kwijt ter raken, haak deze aan het apparaat wanneer deze niet wordt gebruikt.

Wanneer bevestigd, verwijder de afstandbediening van het apparaat door deze licht op te tillen en naar buiten te trekken. NL-8 Downloaded from www.Manualslib.com manuals search engine

Haak afstandbediening

TOELINCHTING VOOR GEBRUIK TOELICHTING VOOR GEBRUIK

• Sta drie minuten toe voordat de compressor begint te koelen. Indien u het apparaat uit schakelt en onmiddellijk weer start, sta drie minuten toe voordat de compressor weer begint te koelen. Het apparaat bevat een elektrisch component dat de compressor drie minuten uitschakelt om veiligheidsredenen. • Bij stroomuitval. Deze airconditioner heeft een geheugenfunctie voor opslag van de instelling tijdens stroomuitval. Wanneer de stroom weer wordt ingeschakeld, zal het apparaat automatisch met dezelfde instellingen opstarten die zijn opgeslagen voor de stroomuitval, met uitzondering van de timer-instelling. Indien een stroomuitval zich voordoet terwijl de timer is ingesteld, zal de instelling van de timer worden geannuleerd en zal deze niet worden hersteld nadat de stroomvoorziening is hersteld. • Werking lage temperatuur: Bevriest uw apparaat? Bevriezing kan zich voordoen wanneer het apparaat is ingesteld rondom de 18°C in een lage omgevingstemperatuur, in het bijzonder 's nachts. Onder deze omstandigheden kan een verdere daling van de temperatuur leiden tot bevriezing van het apparaat. Stel het apparaat op een hogere temperatuur in om bevriezing te voorkomen. • De droog-stand verhoogd de kamertemperatuur. Het apparaat produceert warmte op de droog-stand en de kamertemperatuur zal stijgen. Warme lucht zal uit de luchtafvoer van het apparaat worden geblazen, dit is normaal en wijst niet op een probleem aan het apparaat. • Dit apparaat blaast de warme lucht opgewekt door het apparaat buiten de kamer via de afvoerslang op de koel-stand. In overeenstemming, dezelfde hoeveelheid afgevoerde lucht zal de kamer betreden door openingen in de kamer. • Wanneer de koel-stand wordt gebruikt bij een hoge luchtvochtigheid, kan de watertank in het apparaat regelmatig vol lopen. Wanneer de watertank in het apparaat vol is, stopt het apparaat en zullen het oranje lampje TIMER, de groene AIRCO en de rode MAXIMUM knipperen. In dit geval, water aftappen om het water binnen het apparaat af te voeren.

GEBRUIKSOMSTANDIGHEDEN

• Het apparaat moet binnen het volgende bereik worden gebruikt. kamertemperatuur 18°C - 40°C 15°C - 40°C

• Een ingebouwde veiligheidsvoorziening kan het gebruik onderbreken indien de temperatuur deze limieten overschrijd. • Wanneer de koel-stand wordt gebruikt bij een hoge kamertemperatuur, kan de ventilator langzamer draaien.

• Vermijd direct zonlicht. Sluit luiken, gordijnen of jaloezieën om direct zonlicht buiten te houden terwijl de koelstand gebruikt wordt. • Houd de filter schoon. Een schone filter zorgt voor een efficiënt gebruik. Een vervuilde filter blokkeert de luchtstroom, waardoor uw apparaat harder en minder efficiënt werkt. NL-9

Downloaded from www.Manualslib.com manuals search engine

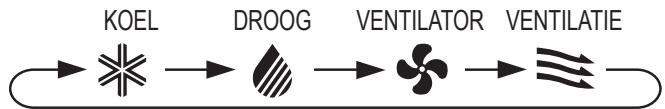

NEDERLANDS Stand Koel Droog

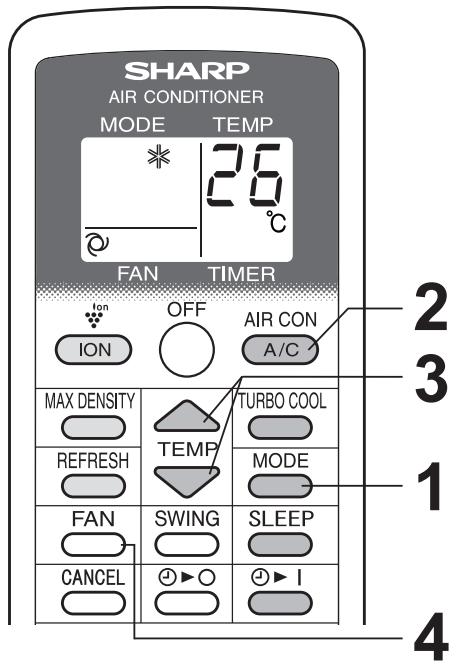

WERKING VAN AIRCONDITIONER Werking wanneer het apparaat wordt gebruik op de koel, droog, ventilator of ventilatie stand. Tijdens gebruik worden plasmaclusterionen altijd in de ruimte vrij gelaten. • De afvoerslang moet zijn geplaatst op deze standen. • Zorg ervoor dat de stop goed is bevestigd aan de aftapslang.

KOEL-stand op de STAND-toets om de KOEL stand te 1 Druk kiezen. KOEL

DROOG VENTILATOR VENTILATIE Druk op de A/C-toets om in te schakelen.

• Het groene AIRCO lampje zal gaan branden.

UITSCHAKELEN Druk op de UIT-toets.

• Het groene AIRCO lampje zal doven.

3 op de VENTILATOR-toets om de snelheid 4 Druk in te stellen. Druk op de TEMP-toets om de temperatuur in te stellen. • Temperatuurbereik: 18°C tot 32°C.

AUTO ZACHT LAAG HOOG

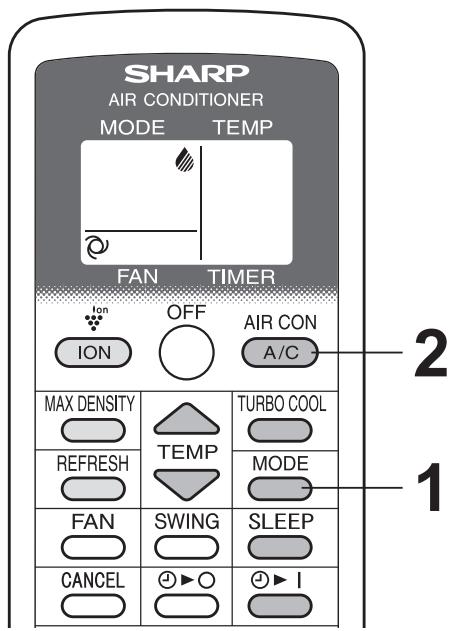

DROOG-stand op de STAND-toets om de DROOG-stand te 1 Druk kiezen. KOEL

DROOG VENTILATOR VENTILATIE Druk op de A/C-toets om in te schakelen.

• Het groene AIRCO lampje zal gaan branden. • De temperatuur kan niet worden ingesteld. • De snelheid van de ventilator is vooraf ingesteld op AUTO en kan niet worden veranderd.

UITSCHAKELEN Druk op de UIT-toets.

• Het groene AIRCO lampje zal doven.

OPMERKING: • Hoewel u de droog-stand kan gebruiken zonder de afvoerslang, wekt het apparaat tijdens gebruik warmte op en zal de kamertemperatuur stijgen. • Het is ook mogelijk de droog-stand te gebruiken met de slang (niet meegeleverd) bevestigd. Verwijder de stop en bevestig de slang aan de aftapslang en leid deze naar een afvoerput in de vloer zodat water van het apparaat kan worden afgevoerd.

NL-10 Downloaded from www.Manualslib.com manuals search engine

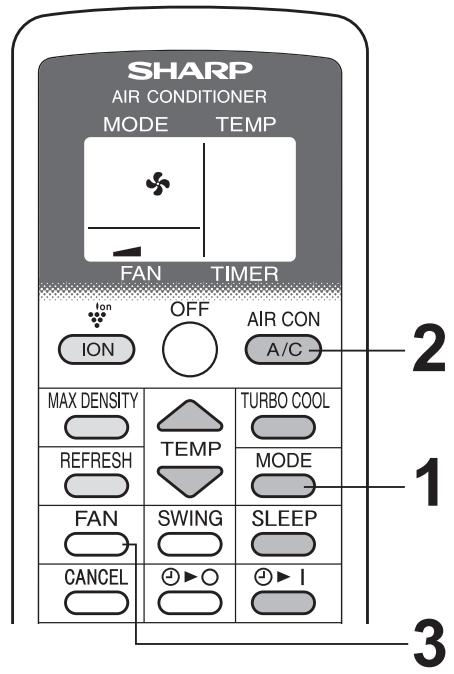

VENTILATOR-stand Het apparaat laat simpelweg de lucht circuleren.

op de STAND-toets om de VENTILA1 Druk TOR-stand te kiezen.

KOEL DROOG VENTILATOR VENTILATIE

2 Druk op de A/C-toets om in te schakelen. • Het groene AIRCO lampje zal gaan branden. • DE temperatuur kan niet worden ingesteld.

UITSCHAKELEN Druk op de UIT-toets.

• Het groene AIRCO lampje zal doven.

VENTILATIE-stand Het apparaat ventileert de lucht naar buiten.

Druk op de STAND-toets om de VENTILATIEstand te kiezen.

Druk op de A/C-toets om in te schakelen.

KOEL DROOG VENTILATOR VENTILATIE

• Het groene AIRCO lampje zal gaan branden. • DE temperatuur kan niet worden ingesteld.

• Het groene AIRCO lampje zal doven.

op de VENTILATOR-toets om de snelheid 3 Druk in te stellen.

• Hoewel de lamellen gesloten zijn en er geen lucht in de kamer geblazen wordt, veranderd de snelheid van de externe ventilator.

ZACHT LAAG HOOG NL-11 Downloaded from www.Manualslib.com manuals search engine

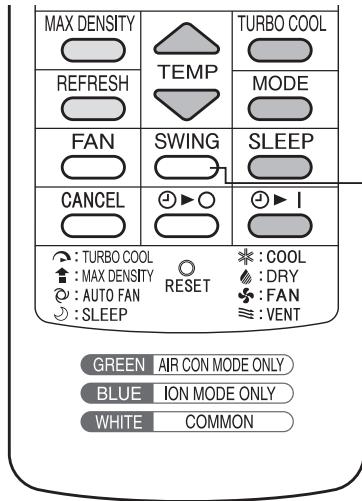

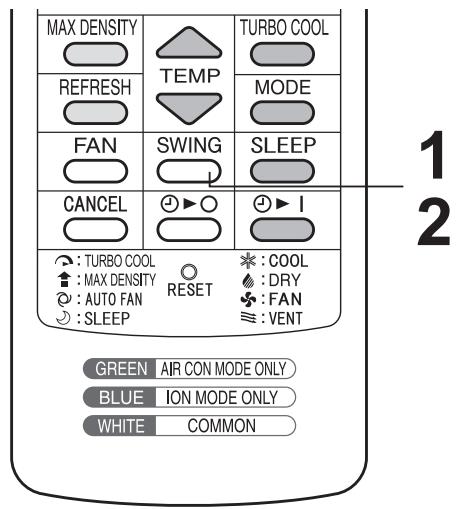

WERKING VAN AIRCONDITIONER RICHTING LUCHTSTROOM VERANDEREN LUCHTSTROOM OMHOOG/OMLAAG RICHTEN

1 Druk nogmaals op de ZWAAI-toets om op 2 de gewenste positie te stoppen. Druk op de ZWAAI-toets.

• De horizontale lamellen zullen draaien.

LET OP: Probeer de lamellen nooit met de hand te stellen. • Het handmatig aanpassen van de horizontale lamellen kan ervoor zorgen dat het apparaat niet goed functioneert wanneer de afstandbediening word gebruikt voor aanpassing. • Wanneer de horizontale lamellen op de laagste stand staan in de KOEL of DROOG stand voor een langere periode kan condensatie optreden. OPMERKING: • Op de VENTILATIE-stand kan de OMHOOG/OMLAAG richting van de luchtstroom niet worden veranderd.

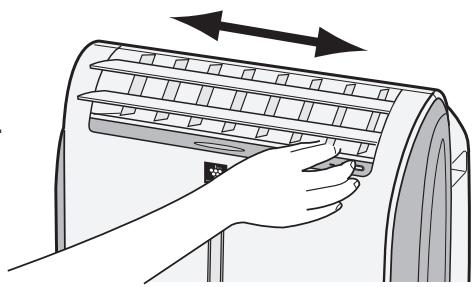

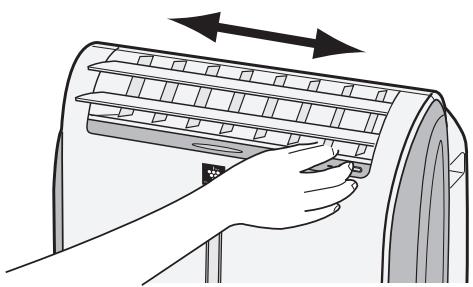

LUCHTSTROOM LINKS/RECHTS RICHTEN Houd de verticale lamel vast zoals getoond in het diagram en pas de richting van de luchtstroom aan. LET OP: • Plaats de verticale lamellen niet in de uiterst linker of rechter positie tijdens de KOEL-stand met de ventilator ingesteld op "ZACHT( )" voor een langere periode. Er kan condensatie optreden op de lamellen.

NL-12 Downloaded from www.Manualslib.com manuals search engine

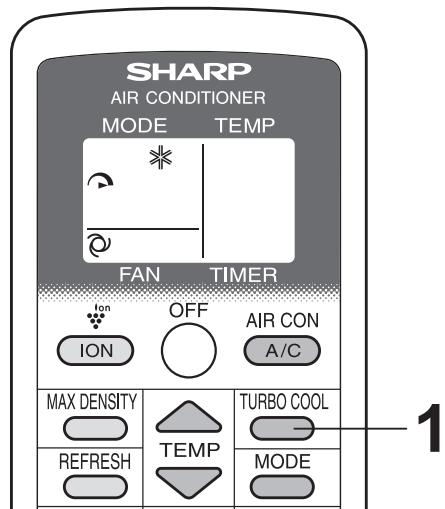

WERKING TURBO KOELEN Het apparaat werkt op een extra hoge snelheid met een ingestelde temperatuur van 15°C.

op de TURBO KOELEN-toets tijdens 1 Druk koel-stand. • De afstandbediening toont " ". • De temperatuurafbeelding zal verdwijnen. • Het rode MAXIMUM-lampje zal gaan branden.

ANNULEREN Druk nogmaals op de TURBO KOELEN-toets. • Het rode MAXIMUM-lampje zal doven.

OPMERKING: • U kunt de temperatuur of snelheid van de ventilator niet instellen tijdens TURBO KOELEN. • De ventilator gaat terug naar de HOGE snelheid instelling nadat het apparaat gedurende 30 minuten op de TURBO KOELEN-stand heeft gestaan. • De extra hoge snelheid van de ventilator kan automatisch verlaagd worden om het apparaat te beschermen. • DeTURBO KOELEN en SLAAP standen kunnen niet tegelijk gebruikt worden.

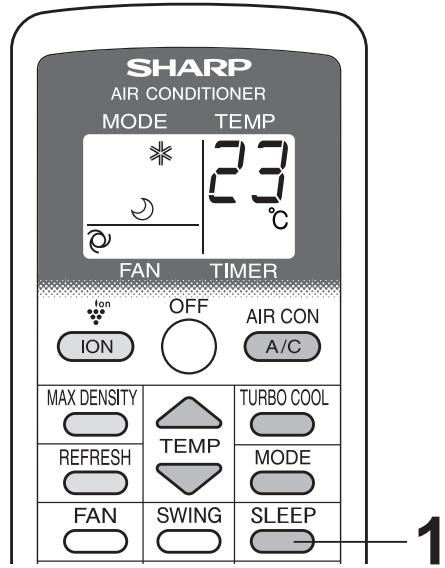

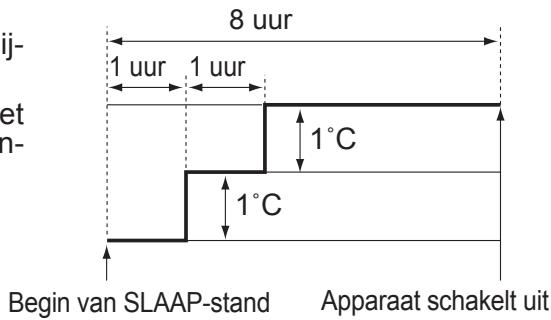

WERKING SLAAP-stand Wanneer de SLAAP-stand is ingeschakeld, word de temperatuurinstelling automatisch aangepast om te voorkomen dat de kamer te koud wordt.

1 Druk op de SLAAP-toets tijdens de KOEL-stand.

• De afstandbediening toont “ ”. • Het oranje TIMER-lampje zal gaan branden. • Het apparaat zal na 8 uur stoppen. • De snelheid van de ventilator is ingesteld op AUTO.

ANNULEREN Druk op de SLAAP-toets.

• Het oranje TIMER-lampje zal doven.

1˚C Begin van SLAAP-stand

NL-13 Downloaded from www.Manualslib.com manuals search engine

Apparaat schakelt uit

NEDERLANDS OPMERKING: • Een uur nadat de SLAAP-stand is ingeschakeld, zal de temperatuurinstelling met 1˚C verhoogd worden en na nog een uur met een extra 1˚C. De getoonde temperatuur op de afstandbediening zal niet van de oorspronkelijk instelling veranderen. • De standen SLAAP en TURBO KOELEN kunnen niet tegelijkertijd worden gebruikt. • De standen TIMER UIT, TIMER AAN en SLAAP kunnen niet tegelijkertijd worden gebruikt. Alleen de meeste recente instellingen zullen worden gebruikt.

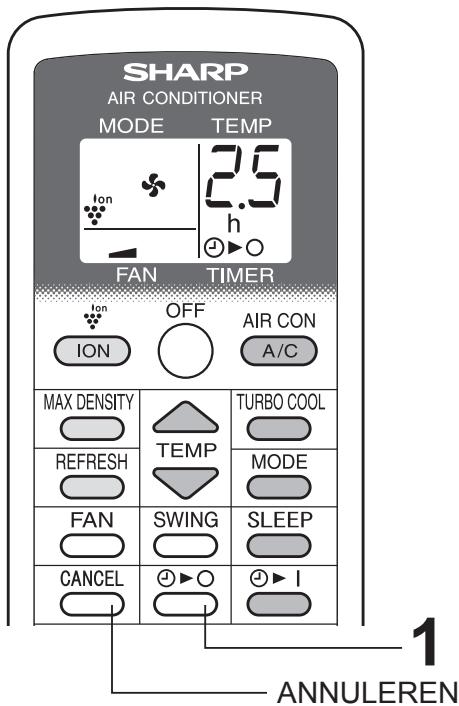

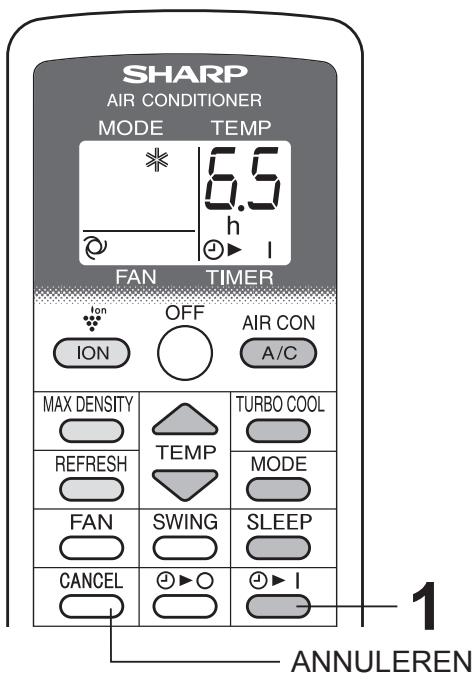

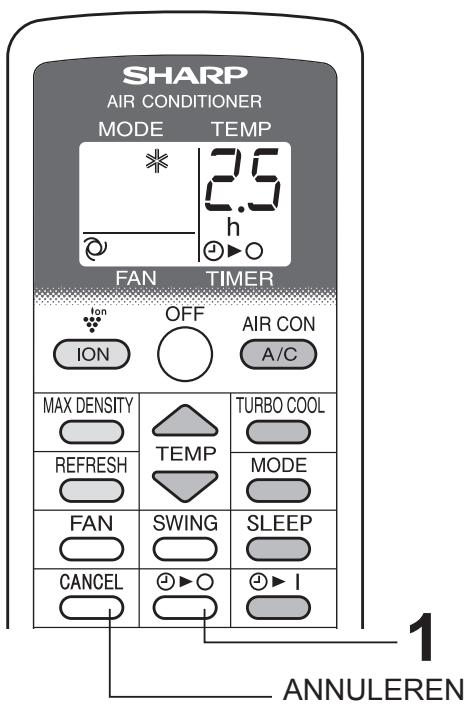

WERKING VAN AIRCONDITIONER WERKING TIMER TIMER AAN

op de TIMER-toets en stel de gewens1 Druk te tijd in.

• Het oranje TIMER-lampje zal gaan branden. • De ingestelde tijd zal aftellen om de resterende tijd te tonen.

ANNULEREN Druk op de ANNULEER-toets.

• Het oranje TIMER-lampje zal doven.

op de TIMER UIT-toets en stel de ge1 Druk wenste tijd in.

• Het oranje TIMER-lampje zal gaan branden. • De ingestelde tijd zal aftellen om de resterende tijd te tonen.

ANNULEREN Druk op de ANNULEER-toets.

• Het oranje TIMER-lampje zal doven.

ANNULEREN OPMERKING: • De Timer kan worden ingesteld vanaf een minimum van een half uur tot een maximum van 12 uur. Tot een tijdspanne van 9.5 uur kunt u de timer instellen met stappen van een half uur en van 10 tot 12 uur, met stappen van een uur. • TIMER AAN en TIMER UIT kunnen niet tegelijk worden ingesteld. • Indien een stroomuitval zich voordoet terwijl TIMER UIT of TIMER AAN is ingesteld, zal de TIMER instelling worden geannuleerd en zal deze niet worden hersteld nadat de stroomvoorziening is hersteld. • Wanneer de temperatuur wordt ingesteld terwijl de timer in werking is, zal de temperatuur gedurende 5 seconden worden getoond waarna de timer terugkeert op de display.

NL-14 Downloaded from www.Manualslib.com manuals search engine

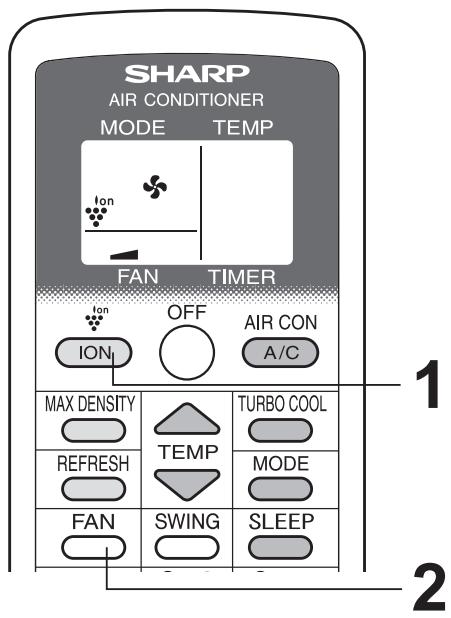

GEBRUIK VOOR IONEN GENERATOR Gebruik wanneer het apparaat onafhankelijk werkt met INONEN GENERATOR. De afvoerslang hoeft niet geïnstalleerd te worden. Hete lucht zal niet uit de afvoerslang komen tijdens gebruik van de IONEN GENERATOR-stand.

IONEN GENERATOR-stand

Druk op de IONEN-toets om de stand in te schakelen. • Het blauwe IONEN GENERATOR-lampje zal gaan branden.

UITSCHAKELEN Druk op de UIT-toets.

• Het blauwe IONEN GENERATOR-lampje zal doven.

De ionen generator in het apparaat blaast plasmaclusterionen de kamer in. Plasmaclusterionen verminderen schimmel in de lucht. Plasmaclusters is een eigen techniek van SHARP. Voor meer informatie, verwijzen wij u naar onze persberichten zoals: http://www.sharp-pci.com/ De website kan zonder kennisgeving worden veranderd.

NEDERLANDS NL-15 Downloaded from www.Manualslib.com manuals search engine

GEBRUIK VOOR IONEN GENERATOR RICHTING LUCHTSTROOM VERANDEREN LUCHTSTROOM OMHOOG/OMLAAG RICHTEN

1 nogmaals op de ZWAAI-toets om op 2 Druk de gewenste positie te stoppen. Druk op de ZWAAI-toets.

• De horizontale lamellen zullen draaien.

LET OP: Probeer de lamellen nooit met de hand te stellen. • Het handmatig aanpassen van de horizontale lamellen kan ervoor zorgen dat het apparaat niet goed functioneerd wanneer de afstandbediening word gebruikt voor aanpassing.

LUCHTSTROOM LINKS/RECHTS RICHTEN Houd de verticale lamel vast zoals getoond in het diagram en pas de richting van de luchtstroom aan.

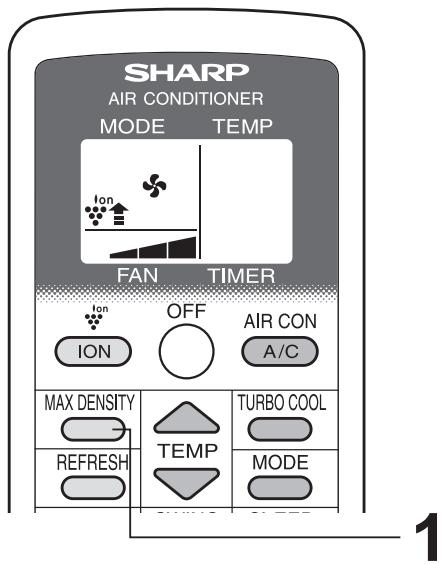

WERKING MAX. DICHTHEID Het apparaat geeft een maximale dichtheid aan plasmaclusterionen vrij. Door gedurende 30 minuten een constante "extra hoge" luchtstroom op te wekken, verspreid het apparaat de ionen effectiever door de kamer.

Druk op de MAX DICHTHEID-toets tijdens de ionen generator-stand. • De afstandbediening toont " ". • Het rode MAXIMUM-lampje zal gaan branden.

ANNULEREN Druk nogmaals op de MAX DICHTHEID-toets. • Het rode MAXIMUM-lampje zal doven.

OPMERKING: • U kunt de snelheid van de ventilator niet in stellen tijden de MAX DICHTHEID-stand. • De MAX DICHTHEID-stand zal automatisch na 30 minuten geannuleerd worden, en het apparaat zal naar de oorspronkelijke instellingen terug keren. • De standen MAX DICHTHEID en LUCHTEN kunnen niet tegelijkertijd worden gebruikt.

NL-16 Downloaded from www.Manualslib.com manuals search engine

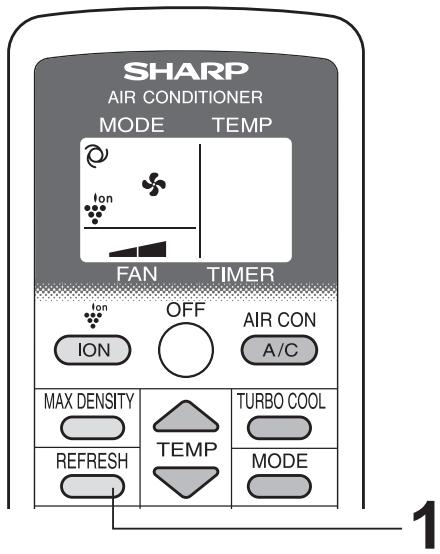

WERKING VAN LUCHTEN Gebruik van de LUCHTEN-functie verminderd geurtjes van kleren met plasmaclusterionen. Het wordt aanbevolen deze functie te gebruiken voor een garderobe, kledingskast, waskamer, of hangende kleren.

op de LUCHTEN-toets tijdens ionen 1 Druk generator-stand. • Het oranje TIMER-lampje zal gaan branden. • De afstandbediening toont " ". • De horizontale lamellen zullen gaan draaien. • Het apparaat zal na 5 uur stoppen.

ANNULEREN Druk nogmaals op de LUCHTEN-toets. • Het oranje TIMER-lampje zal doven.

OPMERKING: • Stel de lamellen af zodat de lucht van het apparaat naar de kleren wordt geblazen. • De standen LUCHTEN en MAX DICHTHEID kunnen niet tegelijkertijd worden gebruikt. • De standen LUCHTEN en TIMER UIT kunnen niet tegelijkertijd worden gebruikt. • Deze stand, plasmaclusterionen is effectief tegen het verminderen van de geur van tabaksrook enz., maar mogelijk niet altijd effectief zijn tegen allerlei soorten geuren. • Afhankelijk van de sterkte van de geur, afstand tussen het apparaat en de kleren en gebruiksduur kan dit apparaat de geur niet genoeg verminderen.

Druk op de TIMER UIT-toets en stel de gewenste tijd in.

• Het oranje TIMER-lampje zal gaan branden. • De ingestelde tijd zal aftellen om de resterende tijd te tonen.

NEDERLANDS ANNULEREN Druk op de ANNULEER-toets.

• Het oranje TIMER-lampje zal doven. OPMERKING: • De Timer kan worden ingesteld vanaf een minimum van een half uur tot een maximum van 12 uur. Tot een tijdspanne van 9.5 uur kunt u de timer instellen met stappen van een half uur en van 10 tot 12 uur, met stappen van een uur. • De standen IONEN GENERATOR en TIMER UIT kunnen niet tegelijkertijd worden gebruikt. • Indien er zich een stroomuitval voordoet terwijl TIMER UIT is ingesteld, zal de TIMER instelling worden geannuleerd en kan deze nadat de stroomvoorziening is hersteld niet worden hersteld.

NL-17 Downloaded from www.Manualslib.com manuals search engine

ANNULEREN WERKING HOOFDAPPARAAT Gebruik deze stappen wanneer de afstandbediening niet beschikbaar is.

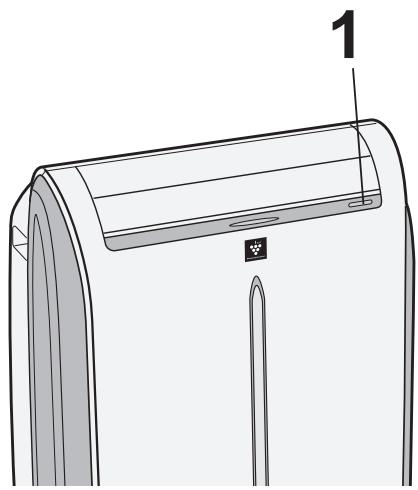

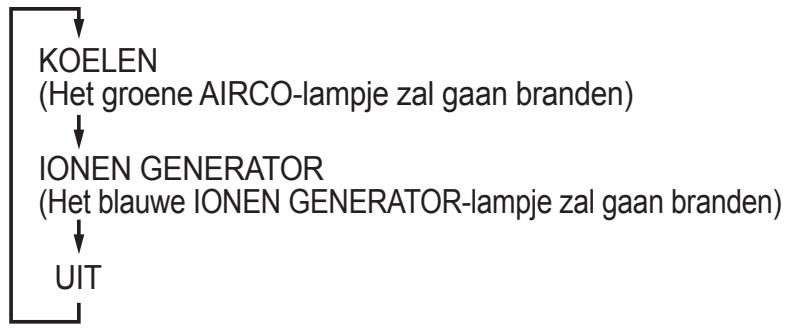

Druk op de AAN/UIT-toets om het apparaat in te schakelen.

• De stand kan worden veranderd door binnen 5 seconden op de knop te drukken.

KOELEN (Het groene AIRCO-lampje zal gaan branden) IONEN GENERATOR (Het blauwe IONEN GENERATOR-lampje zal gaan branden) UIT • In de koel-stand, zal het apparaat op de laatste koel-instelling werken. Indien het apparaat is losgekoppeld sinds de laatste keer dat het gebruikt is, zal deze weer inschakelen op de koelstand, ingesteld op 20˚C. De ventilator-snelheid is ingesteld op AUTO.

UITSCHAKELEN Druk op de AAN/UIT-toets terwijl in werking.

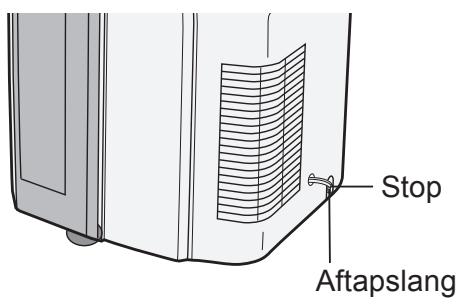

AFTAPPEN Tap het water van het apparaat af in de volgende gevallen. • Wanneer het apparaat stopt en het oranje TIMER-lampje gaat branden, het groene AIRCO lamje en rode MAXIMUM-lampje knipperen, de watertank is vol en moet worden afgetapt. • Wanneer het apparaat voor langere tijd niet gebruikt wordt.

Trek de stekker uit het stopcontact en verplaats het apparaat voorzichtig naar een afvoerputje of naar buiten om te voorkomen dat er water in de kamer geknoeid wordt.

de stop van de aftapslang, en 2 Verwijder tap het water in apparaat af. Bevestig de stop stevig op de aftapslang. 3

NL-18 Downloaded from www.Manualslib.com manuals search engine

ONDERHOUD Zorg ervoor dat de voeding uit het stopcontact is verwijderd alvorens schoon te maken.

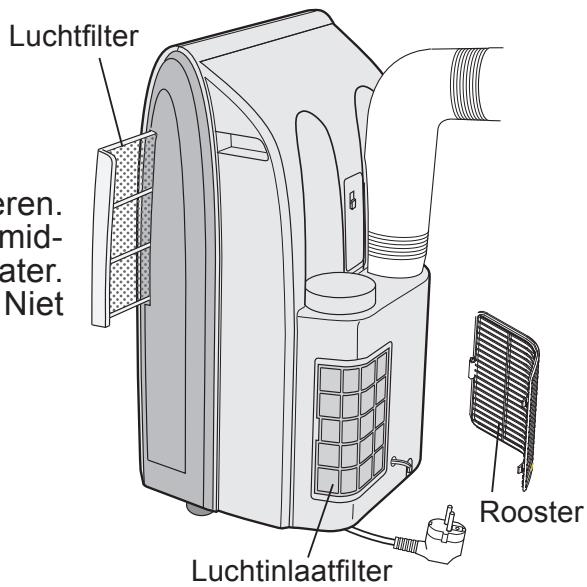

FILTER SCHOONMAKEN Indien de filter is verstopt met stof, zal de luchtstroom worden verminderd, wat leid tot een verminderde koelende werking. De filter moet om de twee weken worden schoon gemaakt.

2 MAAK DE FILTER SCHOON Luchtfilter

VERWIJDER DE FILTER • Trek de filter naar rechts.

• Gebruik een stofzuiger om stof te verwijderen. Als de filter erg vies is , wassen met een wasmiddel en zorgvuldig afspoelen met schoon water. Filter laten drogen alvorens te herplaatsen. Niet in direct zonlicht laten liggen.

3 HERPLAATS DE FILTER LUCHTINLAATFILTER Verwijder het rooster en maak de luchtinlaatfilter schoon met een stofzuiger.

Rooster Luchtinlaatfilter

LET OP: Gebruik het apparaat nooit zonder de filter. Het niet opvolgen van deze instructies kan leiden tot ernstige schade aan het apparaat.

APPARAAT EN AFSTANDBEDIENING SCHOONMAKEN Afnemen met een zachte, droge doek of met een milde in zeepoplossing bevochtigde doek. Verwijder zorgvuldig resterend vuil met een vochtige doek en volledig afdrogen. Vermijd water te spatten op het apparaat. Water kan de elektrische isolatie ernstig beschadigen. Gebruik nooit agressieve chemicaliën of schurende reinigingsmiddelen op enig onderdeel van het apparaat. Om schade aan het apparaat te voorkomen, gebruik geen heet water (50°C of warmer) bij het schoonmaken.

om het water in het apparaat af te tappen en bevestig de stop 1 Aftappen stevig op de aftapslang. Laat het apparaat gedurende een halve dag draaien op de VENTILATOR of 2 VENTILATIE stand om het binnenwerk van het apparaat grondig te drogen. 3 Reinig de filters en herplaats deze. Trek de stekker uit het stopcontact. 4 NL-19

Downloaded from www.Manualslib.com manuals search engine

NEDERLANDS LANGDURIGE OPSLAG (NIET IN GEBRUIK)

ALVORENS DE KLANTENSERVICE TE BELLEN Het apparaat lijkt niet correct te werken, controleer de volgende punten voordat u de klantenservice belt.

APPARAAT WERKT HELEMAAL NIET

• Zit de stekker in het stopcontact of zit deze los? • Is de stop doorgebrand of doorgeslagen? • Knipperen de groene AIRCO, oranje TIMER en rode MAXIMIMUM lampjes? De watertank in het apparaat is vol. Deze moet worden afgetapt. (Zie pagina 18)

APPARAAT KOELT NIET GOED

• Is deze ingesteld op VENTILATOR, DROOG, VENTILATIE of IONEN GENERATOR stand? Het apparaat koelt niet op deze standen. Verander de instelling van het apparaat. • Is de filter verstopt met stof? Maak filter schoon. • Is het koelspiraal bevroren? Er wordt geen lucht geblazen wanneer het koelspiraal bevroren is. Laat het apparaat op de VENTILATOR-stand draaien met de ventilatorsnelheid op ''HOOG'' totdat al het ijs smelt. • Is de temperatuur juist ingesteld? • Word het scherm aan direct zonlicht bloot gesteld? Sluit de gordijnen of jaloezieën om opwarming van de kamer door zonlicht te minimaliseren. • Is de afvoerslang te lang? Voor een efficiënt gebruik, de slang zo kort mogelijk houden. De afvoer slang mag niet gedraaid of geknikt zijn.

• Het apparaat kan redelijk luid klinken tijdens de eerste 2 tot 3 minuten wanneer het apparaat wordt ingeschakeld. Dit is het geluid van de opstartende compressor en is volledig normaal. • Een zacht, ruisend geluid is hoorbaar onmiddellijk nadat het apparaat wordt in- of uitgeschakeld, en ook tijdens gebruik. Dit is het geluid van koelvloeistof stromend binnen het apparaat. • Een laag zoemend geluid wordt uitgezonden wanneer het apparaat plasmaclusterionen genereert. • Dit apparaat verdampt water gecondenseerd tijdens koelende werking binnen het apparaat door de luchtafvoer. Hoewel er stromend water kan worden gehoord, is dit normaal. • Een gorgelend geluid kan worden gehoord wanneer het apparaat wordt gebuikt op een licht aflopende vloer. Plaats het apparaat op een waterpasse vloer.

TIMER WERKT NIET GOED

• Indien er zich een stroomuitval voor doet terwijl de TIMER is ingesteld, zal de instelling van de TIMER worden geannuleerd en kan deze niet worden hersteld, zelfs nadat de stroomvoorziening is hersteld. Dit is normaal voor dit apparaat.

HET APPARAAT REAGEERD NIET OP DE AFSTANDBEDIENING

• Controleer de batterijen van de afstandbediening. Vervang indien vereist. • Probeer het signaal opnieuw te verzenden met de afstandbediening rechtstreeks gericht op het ontvangstscherm van het apparaat. • Controleer of de batterijen van de afstandbediening zijn geplaatst met de polen juist uitgelijnd.

DE AFGEVOERDE LUCHT HEEFT EEN GEURTJE

• Plasmaclusterionen generatoren produceren kleine hoeveelheden ozon die een geurtje kunnen veroorzaken. De ozon uitstoot aan ozon is binnen veiligheidsgrenzen en voldoet aan de federale uistootgrenzen aan ozon. NL-20
