Type de produit	Tuner audio AM/FM/DAB
Marque	Rotel
Modèle	RT-1082
Dimensions (L x H x P)	432 x 92 x 343 mm
Hauteur face avant	80 mm
Poids	5,4 kg
Consommation électrique	15 W en fonctionnement, 5 W en veille
Alimentation secteur	120 V / 60 Hz (USA) ou 230 V / 50 Hz (Europe)
Gammes de réception	AM, FM, DAB (Bande III)
Présélections	30 en AM/FM, 99 en DAB
Fonctions RDS/RBDS	Affichage nom station, type programme, heure, texte, recherche PTY/TP/TA/AF
Sorties audio	RCA stéréo (niveau fixe), sorties numériques coaxiale et optique S/PDIF
Entrée antenne FM	75 ohms asymétrique (type F)
Entrée antenne AM	Antenne cadre 300 ohms
Entrée antenne DAB	50 ohms, prise type F
Antennes fournies	FM intérieure en T, AM cadre, DAB intérieure
Télécommande	Sans fil infrarouge (RR-T95), piles fournies
Niveau de sortie audio	1 V (FM), 500 mV (AM), 2 V à 0 dBFS (DAB)
Rapport signal/bruit FM	73 dB (mono), 70 dB (stéréo) à 65 dBf
Distorsion harmonique FM	0,2 % (mono), 0,3 % (stéréo) à 65 dBf
Réponse en fréquence FM	10 Hz - 15 kHz ± 3 dB
DAB réponse en fréquence	20 Hz - 20 kHz
Débit audio DAB max	224 kbps
Connectique supplémentaire	Trigger 12V, entrée télécommande externe 3,5 mm, RS-232 (RJ-45)
Sécurité	Double isolation, ne pas exposer à l'humidité, débrancher si liquide pénètre
Entretien et nettoyage	Chiffon sec ou aspirateur
Pièces détachées et réparabilité	Contacter un technicien agréé Rotel

FOIRE AUX QUESTIONS - RT-1082 ROTEL

Comment installer les antennes fournies ?

L'antenne FM intérieure en T se branche via la prise coaxiale type F. L'antenne AM cadre se connecte aux bornes AM LOOP (300 ohms). L'antenne DAB intérieure se branche sur la prise DAB type F. Pour une réception optimale, déployez complètement les antennes et essayez différentes positions.

Comment mémoriser une station en présélection ?

Accordez la station désirée (AM/FM ou DAB). Appuyez sur la touche MEMORY de la face avant. Pendant que l'indicateur MEMORY clignote, entrez le numéro de présélection (ex: 1, 15) à l'aide du clavier numérique. La station est alors mémorisée.

Le tuner ne capte aucune station DAB, que faire ?

Assurez-vous d'avoir lancé une recherche automatique via la touche AUTO TUNE en mode DAB. Vérifiez que l'antenne DAB est correctement branchée. Si la réception reste mauvaise, utilisez une antenne DAB extérieure. Remarque : le tuner demande automatiquement cette recherche lors de la première utilisation.

Comment utiliser la fonction RDS ?

En mode FM, appuyez sur la touche DISPLAY (ou OSD sur télécommande) pour faire défiler les modes d'affichage : fréquence, nom de station (PS), type de programme (PTY), heure (CT) et texte (RT). Utilisez les touches PTY, TP, TA pour rechercher des stations par type ou info trafic.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont installées correctement et en bon état. Dirigez la télécommande vers le capteur infrarouge sur la face avant, sans obstacle. Si le tuner est placé dans un meuble fermé, utilisez un récepteur IR externe branché sur la prise EXT REMOTE IN.

Comment régler la luminosité de l'afficheur ?

Appuyez sur la touche DIMMER de la face avant ou de la télécommande pour parcourir les niveaux de luminosité disponibles. Pour une mémorisation permanente, allez dans le menu SETUP et réglez le paramètre DIMMER avec les touches haut/bas, puis confirmez avec ENTER.

Puis-je utiliser le déclenchement 12V ?

Oui, le RT-1082 peut être allumé/extinct par une tension de 3 à 30 V sur la prise TRIGGER 12V. Branchez un câble depuis un préamplificateur Rotel compatible. L'appareil s'allume en présence de tension et revient en veille quand la tension disparaît. La sortie Trigger laisse passer la tension pour d'autres appareils.

Comment réinitialiser le tuner aux réglages d'usine ?

Appuyez sur la touche SETUP de la face avant. Utilisez les touches haut/bas pour sélectionner 'FACTORY DEFAULT', puis appuyez sur ENTER pour confirmer. Attention : cela efface toutes vos présélections et réglages personnalisés.

Quelles sont les précautions de sécurité importantes ?

Ne pas ouvrir l'appareil (aucune pièce réparable par l'utilisateur). Ne pas exposer à l'humidité ni aux éclaboussures. Assurez une ventilation d'au moins 10 cm autour de l'appareil. Débranchez immédiatement si du liquide pénètre ou si le cordon est endommagé. Utilisez un chiffon sec pour le nettoyage.

Comment mettre à jour le logiciel du tuner ?

La mise à jour du logiciel interne (Front CPU) se fait via la prise RS-232 (COMPUTER I/O) par un technicien agréé Rotel. Le manuel indique que cette opération est réservée à l'usine. Consultez votre revendeur Rotel pour plus d'informations.

MODE D'EMPLOI RT-1082 ROTEL

Commandes de la face avant

Bedienelemente

Contrôles du Panneau Frontal

Pendant les branchements, assurez-vous que :

Tous les maillons sont éteints avant leur branchement, quels qu'ils soient, y compris les enceintes acoustiques. Éteignez tous les maillons avant de modifier quoi que ce soit au niveau de leurs branchements, quels qu'ils soient.

Il est également recommandé de :

Toujours baissez le niveau sonore via le contrôle de volume, avant d'allumer ou d'éteindre l'amplificateur.

L'éclair dans un triangle équilatéral indique la présence interne de tensions électriques élevées susceptibles de présenter des risques graves d'électrocution.

Le point d'exclamation dans un triangle équilatéral indique à l'utilisateur la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est impérative.

Tous les appareils Rotel sont conçus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et électroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.

Ce symbole signifie que cet appareil bénéficie d'une double isolation électrique. Le branchement d'une mise à la masse ou à la terre n'est pas nécessaire.

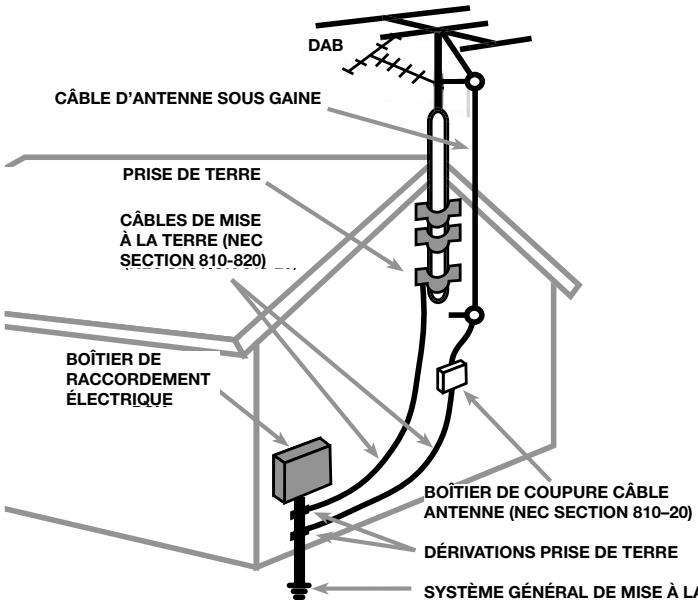

MISE À LA TERRE DE L'ANTENNE SUIVANT L'ARTICLE 810 « APPAREILS RADIO ET TELEVISION » DES NORMES NATIONALES ÉLECTRIQUES

BOITIER DE COUPURE CABLE ANTENNE (NEC SECTION 810-20)

DERIVATIONS PRISE DE TERRE

SYSTEME GÉNÉRÉ DE MISE À LA TERRE CONFORME AUX NORMES ÉLECTRIQUES EN VIGUEUR

Instructions importantes concernant la sécurité

ATTENTION : Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Veuillez toujours consulter un technicien/agréé pour toute intervention interne, quelle qu'elle soit.

ATTENTION : Pour réduire tout risque d'électrocution, ne pas exposer l'appareil à l'humidité. Éloignez l'appareil de toute source de ruissellement ou éclaboussure. Ne pas poser dessus des objets remplis de liquide, comme un vase, etc.

Ne laissez aucun objet étranger pénétrer à l'intérieur. Si cela était le cas, débranchez immédiatement l'appareil de son alimentation secteur. Faites-le ensuite immédiatement vérifier par un technicien qualifié et/agréé.

Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livre pour le consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

L'appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.

Ne pas utiliser cet appareil près d'une source d'eau ou humide.

L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner, c'est-à-dire avec un espace libre d'une dizaine de centimètres autour de lui. Il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'aération; ou placé dans un meuble empêchant la bonne circulation d'air autour des orifices d'aération.

Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d'autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.

Brancher l'appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre si celle-ci est présente. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d'alimentation ne soit pas pinçé, écrabssé ou déterioré sur tout son trajet, à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifiez soignement la bonne qualité des contacts, à l'arrêt de l'appareil comme dans la prise murale.

La prise d'alimentation secteur constitue le moyen radical pour débrancher totalement l'appareil du secteur, elle doit être laissée facilement accessible en permanence.

Si l'appareil ne doit pas être utilisé une longue période, la prise secteur sera débranchée.

L'appareil doit être branché sur une prise d'alimentation secteur principale, avec mise à la terre effective.

L'appareil doit être immédiatement débranché puis retourné au service après-vente agrée dans les cas suivants:

Le câble d'alimentation secteur ou sa prise est endommagé. - Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil. L'appareil a été exposé à la pluie. L'appareil ne fonctionne pas normalement. L'appareil est tombé, ou le coffret est endommagé.

Installez l'appareil sur une surface plane et rigide, suffisamment solide pour supporter son poids. Ne l'installez pas sur un support mobile qui pourrait basculer.

Sommaire

Figure 1: Commandes de la face avant 3 Figure 2: Télécommande RR-T95 3 Figure 3: Branchements en face arrière 4 Figure 4 : Schéma des différents branchements 4 Remarques importantes 5

Instructions importantes concernant

La sécurité. 15

Au sujet de Rotel 16

Demarrage 16

Précautions 17 Caractéristiques principales 17 Déballage 17 Installation 17

Branchements en face arrière

Antenne FM 16 17 Antenne AM 19 17 Antenne DAB 20 17 Sorties RCA 21 17 Sorties numériques DAB 22 18 Prise ordinateur I/O 23 18 Prise d'entrée télécommande EXT REMOTE IN 24 18 Prise de commutation TRIGGER 12 V 25 18 Entrée câble secteur 26 18

Fonctionnement de base.

Touch de mise en veille STANDBY 1 et diode LED de veille 2 18 Touches ON et OFF A 18 Capteur de télécommande 18 Afficheur de la face avant 6 18 Touche de mise en memoire MEMORY 18 Touche de confirmation ENTER 11 18 Touches de réglage SETUP 18 Touche d'atténuation de luminosité DIMMER 19

Fonctionnement de base du tuner 19

Commandes d'accord TUNING 19 Sélection gamme BAND 17 B 19 Mode d'accord par fréquence FREQUENCY TUNING 19 Mode d'accord par préselection PRESET TUNING 19 Mode de recherche RDS PTY 19

Clavier numérique (touches 0-9) 20

Présélection des stations 7 E 20 Accord par accès direct sur la fréquence de réception 15 L 20 Touche d'accord automatique 14 H 20 Touche d'accord/présélection TUNE/PRESET 15 20 Touche de balayage des présélections PRESET SCAN F 21 Touche FM MONO 4 1 21

Réception des stations RDS et RBDS 21

Touche affiche DISPLAY 21 Touche PTY 5G 21 Touche TP 5G 22 Touche TA 5G 22 Touche AF 5G 22

Réception Digital Audio Broadcast (DAB).... 22

Principes de base de la radio DAB 22 Touches BAND, DAB 17 B 22 Touches haut/bas UP/DOWN 12 C 22 Touche de confirmation ENTER 11 22 Touche d'affichage DISPLAY 22 Touche de mise en mémoire MEMORY 13 K 22 Clavier numérique 7 E 23 Touche accord/présélection TUNE/PRESET 15 23

Réglage SETUP 23

Touche SETUP 10 23 Menu SETUP 23 Recherche d'une station DAB 23 Touche de recherche automatique AUTO TUNE

14 H 23

Comment mettre en mémoire des stations DAB 23 Comment rappeler une station DAB préselectionnée (PRESET) 23

Spécifications 24

Au sujet de rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de quarante-cinq ans. Pendant toutes ces années, leur passion ne s'est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils représentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe réduite, écoutant et peaufinant soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de choisir n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation sociale des appareils Rotel a été saluée par la plupart des magazines spécialisés; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercie pour l'achat de cet appareil, et souhaite qu'il vous apporte de nombreuses heures de plaisir musical et visuel.

Démarrage

Nous vous remercions pour l'acquisition de ce tuner DAB/AM/FM Rotel RT-1082. Il bénéficia intégralement de l'application de la célèbre philosophie Rotel « Balanced Design », qu'il s'agisse du schéma de ses circuits, du choix de tous ses composants, de sa conception après de très longues heures de tests d'écoute, de sa musicalité remarquable ou de sa fiabilité exceptionnelle. Le Rotel RT-1082 a été conçu pour vous offrir de très nombreuses années de plaisir musical.

Précautions

Veuillez lire très soigneusement ce manuel d'utilisation. Il vous indique tout ce qu'il faut savoir pour utiliser parfaitement votre nouveau tuner. Si vous vous posez ensuite encore des questions, veuillez contacter votre revendeur agréé Rotel, qui se fera un plaisir d'y répondre.

Conservez le carton d'emballage du RT-1082. Il constitue le meilleur moyen pour transporter l'appareil dans l'avenir, sans risque de dépréciation. Des dépréciations provenant de conditions de transport défectueuses ne sont pas couvertes par la garantie.

Veuillez enregistrer en ligne votre nouvel achat, sur www. rotel. com/register. Conservez soigneusement votre facture d'achat. Elle constitue en effet la meilleure preuve au cas bien improbable où vous devriez faire jouer la garantie.

Caractéristiques principales

• Réception des gammes et modes AM, FM et DAB
• Afficheur fluorescent très pratique
• 30 stations préselectionnées dans les games AM et FM; 99 préselections de stations DAB.
• Recherche d'accord manuelle ou par préselections, recherche automatique, balayage des préselections et recherche directe par la fréquence de réception.
• Compatibilité totale RDS (Radio Data System) pour l'Europe et RBDS (Radio Broadcast Data Service) pour les USA.
• Tuner DAB (Digital Audio Broadcast), système de transmission numérique disponible en Europe et au Canada, ainsi que régulièrement dans de nouveaux pays.
• Commutation possible mono/stéréo.
• Commutation par tension externe Trigger 12 V pour allumage/extinction couplée des préamplificateurs et processeurs Surround Rotel.
• Télécommande sans fil intégrale de toutes les fonctions.

Déballage

Retirez l'appareil de son carton. N'oubliez pas de sortir la télécommande et les autres accessoires. Installez les piles fournies dans la télécommande. Conservez soigneusement le carton d'emballage et les éléments de protection internes du RT-1082; ils constituent le meilleur moyen de transporter votre RT-1082, dans le futur.

Installation

Posez le RT-1082 sur une surface plane, sèche, capable de supporter son poids, éloignée des rayons directs du soleil et de toute source de chaleur, de la présence d'humidité trop élevée ou de vibrations importantes. Si vous l'installez dans un meuble, assurez-vous qu'un minimum de ventilation soit présent. Vérifiez qu'il y ait assez de place derrière le RT-1082 pour tous les branchements. Disposez-le le plus près possible des autres maillons et, si possible, sur sa propre étagère. Tout cela rendra plus aisé d'éventuelles modifications dans les branchements, et une disposition des câbles optimale. Cela réduira aussi la présence d'éventuelles interférences entre les appareils, ou les méfaits de la chaleur dégagée par les autres maillons.

N'empilez pas d'objets lourds sur le capot du RT-1082. N'exposez jamais l'appareil à l'humidité : cela pourrait endommager irrémédiablement ses circuits internes, et présenter de graves risques quant à la sécurité des personnes.

Branchements en face arrêté

Le RT-1082 dispose sur sa face arrière de tous les branchements pour une sortie modulation audio, une antenne FM, une antenne AM, une antenne DAB, une commutation Trigger 12 V, un capteur infrarouge externe, les sorties numériques de réception DAB, et enfin le câble d'alimentation secteur.

NOTE: Ne brancher aucun maillon dans sa prise d'alimentation secteur tant que tous les branchements entre les maillons n'ont pas été correctement et définitivement réalisés.

Antenne FM 16

Le RT-1082 est fourni avec une antenne FM d'intérieur en « T ». Sortez l'antenne de l'emballage et branchez la prise coaxiale de type « F » sur la prise d'antenne correspondante du RT-1082. Pour une réception optimale, dépliez complètement le « T » formé par l'antenne. Des oeillets à l'extrémité de chaque branche du T permettent éventuellement de fixer l'antenne au mur. Plusieurs positions doivent être essayées afin de déterminer la position optimale pour une bonne qualité de réception.

NOTE : Pour utiliser une antenne FM externe, branchez son câble 75 ohms sur la prise en lieu et place de l'antenne FM d'intérieur. Une antenne externe doit être installée en respectant les normes en vigueur dans votre pays, de préférence par un installateur professionnel. Dans certaines installations, utilisez la prise de conversion type F fournie pour relier le câble d'antenne 75 ohms à la prise.

Antenne AM

Le RT-1082 est livré avec une antenne cadre en plastique pour recevoir les signaux radio AM (modulation d'amplitude). Retirez cette antenne de la boîte et placez-la près du RT-1082. Elle peut être plaquée contre un mur, en utilisant le support fourni. Vous pouvez aussi plier la portion centrale de l'antenne pour former un support de table.

Branchez le double cable 300 ohms sortant de l'antenne sur les prises repérées AM LOOP, en reliant chaque conducteur sur une des deux prises. Il n'y a ici aucune polarité à respecter ; vérifiez simplement que la fixation est correcte et que les deux conducteurs ne se touchent pas.

Vous voudrez certainement orienter ou déplacer l'antenne pour trouver la meilleure position pour la réception correcte.

NOTE: Si vous utilisez une antenne extérieure, branchez celle-ci en lieu et place de l'antenne cadre fournie, sur la double prise 300 ohms (broches repérées G et AM). Assurez-vous que toutes les normes électriques en vigueur sont bien respectées, notamment en faisant appel à un installateur agréé.

Antenne DAB 20

Une antenne DAB interieure est fournie d'origine. Si vous ne parvenez pas à obtenir une réception correcte avec cette antenne interieure, nous vous recommendons d'acquérir une antenne DAB extérieure. Celle-ci sera branchée via une prise type F sur la prise repérée « Antenna DAB » sur le panneau arrière du tuner.

Sorties RCA 2

Ces prises de sortie audio fournissent un signal stéréo de niveau fixe, pour le préamplificateur, le processeur de commande de votre installation ou un amplificateur intégré.

Utilisez un câble de liaison RCA standard, en respectant les canaux gauche (LEFT OUTPUT) et droit (RIGHT OUTPUT).

Sorties numériques DAB 22

Une prise coaxiale et une prise type S/PDIF permettent de sortir directement le signal numérique reçu des stations DAB (Digital Audio Broadcast, ou réseau audio numérique). Ce type de réception est totalement exempt de parasites. Il est également capable de fournir une qualité musicale proche de celle des disques CD audio, plus des données spécifiques aux émissions de radio.

Prise ordinateur i/o 23

Le RT-1082 peut être contrôlé à partir d'un ordinateur, grâce à des logiciels de commande d'appareils audio-vidéo spécialement développés par des constructeurs fierc partie. Ce contrôle se fait par des codes de commandes envoyés depuis l'ordinateur sur un réseau câble avec connexions de type série RS-232.

De plus, le RT-1082 peut ainsi être mis à jour via cette prise, en ce qui concerne son logiciel de fonctionnement interne.

La prise COMPUTER I/O en façade fournit toutes les connexions nécessaires pour cette liaison. Elle accepte une prise standard de type RJ-45 8 broches, comme celles couramment utilisées dans les liaisons Ethernet 10 Base-T UTP. Pour de plus amples informations concernant ce type de branchements, les logiciels disponibles pour la commande de l'installation, les codes utilisés ou la mise à jour du RT-1082, consultez votre revendeur/agréé ou le support technique Rotel.

Prise d'entrée télécommande EXT REMOTE IN 24

Cette prise jack 3,5 mm (repérée EXT REM IN) reçoit les codes de commande de n'importe quel récepteur infrarouge du commerce (Xantech, etc.) placé dans la pièce principale. Cette caractéristique est très utile si l'appareil est placé dans un meuble rendant invisible son capteur intégré. Consultez votre revendeur/agréé Rotel pour de plus amples informations sur ces récepteurs-émetteurs infrarouge externes, et pour connaître le câblage correct de la prise d'entrée correspondante.

Prise de commutation trigger 12 v 25

Le RT-1082 peut être activé par une tension de commutation envoyée, par exemple, par un préamplificateur Rotel.

L'entrée Trigger accepte n'importe quelle tension de contrôle (courant continu ou courant alternatif) comprise entre 3 et 30 volts. Lorsqu'un câble est branché sur cette prise, et qu'une telle tension est présente dans ce câble, le tuner s'allume.

Lorsque la tension de commutation disparaît, le tuner se remet en mode de veille Standby. La diode LED en façade reste allumée, mais l'afficheur s'éteint et l'appareil ne fonctionne plus.

Le RT-1082 est également capable de laisser passer la tension de commutation 12V, pour association avec un autre maillon compatible avec ce mode de fonctionnement. Le signal 12V reste présent en fonctionnement normal.

Entrée câble secteur 25

Votre RT-1082 est configuré en usine pour fonctionner sur la tension secteur de l'installation de votre domicile, suivant le pays où vous l'avez acheté (USA: 120 V/60 Hz ou Europe : 230 V/50 Hz). Ce réglage est indiqué sur une étiquette collée à l'arrière de l'appareil. Vérifiez que la valeur indiquée correspond bien à celle de votre installation électrique.

Branchez le câble d'alimentation secteur fourni dans la prise repérée AC INPUT à l'arrière de l'appareil. Branchez l'autre extrémité du câble dans une prise secteur murale, ou dans une prise de renvoi secteur d'un autre maillon de votre installation audio.

Fonctionnement de base

Les explications qui suivent vous permettent de vous familiariser avec les caractéristiques et commandes de votre nouveau tuner. Lorsqu'une fonction est accessible à la fois sur la face avant et sur la télécommande, un numéro (voir illustration de la face avant) et une lettre (voir illustration de la télécommande) sont notés dans les instructions correspondantes. Par exemple, pour passer de la gamme AM à la gamme FM, vous pouvez presser une touche de la face avant du tuner ou utiliser une touche de la télécommande. Lorsqu'un seul identifiant apparaît, c'est que la fonction correspondante n'est accessible qu'à partir de la face avant, ou de la télécommande, mais jamais des deux à la fois.

NOTE: Les commandes concernant la réception radio numérique DAB font l'objet de chapitres spécifiques, plus loin dans ce manuel d'utilisation.

Touché de mise en veille standby 1 et diode LED de veille 2

La touche de la face avant STANDBY se trouve en face avant du RT-1082 est n'est pas reprise sur la télécommande.

La diode STANDBY LED s'allume dès que l'appareil est branché sur l'alimentation secteur.

Télécommande uniquement

Une pression sur la touche ON désactive le mode de mise en veille Standby, et met le RT-1082 dans son mode de fonctionnement actif normal. Une pression sur la touche OFF enclenche le mode de mise en veille Standby du RT-1082. Le tuner est encore relié à l'alimentation secteur, mais ses fonctions principales sont volontairement désactivées.

Capteur de télécommande 3

Ce capteur en façade reçoit les codes infrarouges (IR) envoyés par la télécommande. Il ne doit donc pas être obstrué ou caché, notamment par des câbles ou des accessoires.

Afficheur de la face avant 6

Au centre de la face avant du RT-1082 se trouve un grand afficheur fluorescent. Cet afficheur fournit les informations de fonctionnement de l'appareil en temps réel, suivant le mode de fonctionnement DAB/AM/FM (indication de la fréquence de réception, préselection mémorisée, indication de gamme de réception, information RDS, etc.).

Touches de mise en mémoire MEMORY 13 k

La touche repérée MEMORY est utilisée pour confirmer ou omettre en mémoire les différents réglages ou modes de fonctionnement du RT-1082, y compris les stations préseLECTIONnées. Son utilisation précise est décrite en détail dans les chapitres qui suivent.

Touche de confirmation ENTER

Une pression sur cette touche ENTER sélectionne les paramètres précédemment mis en surbrillance dans l'affichage des réglages SETUP.

Touches de réglage SETUP

Permet d'ouvrir et de fermer le menu de réglage Setup du RT-1082. Elle permet donc d'accéder aux menus de réglage du RT-1082, notamment pour les modifications liées au pays d'utilisation de l'appareil, en utilisant conjointement les touches de la face avant ENTER (confirmation) et UP/DOWN (haut/bas).

Disponible aussi bien en face avant que sur la télécommande, cette touche permet de choisir parmi quatre luminosités différentes de l'afficheur de la façade. Des pressions successives sur la touche permettent de passer d'un degré de luminosité à un autre.

NOTE : Lorsque le tuner est éteint puis rallumé, la luminosité de l'afficheur revient automatiquement à son mode d'éclairage normal. Ce réglage de luminosité est également accessible dans le menu SETUP, afin de mémoriser une luminosité donnée, qui restera en mémoire tant que l'appareil reste branché sur l'alimentation secteur.

Fonctionnement de base du tuner

Le RT-1082 intègre un tuner à synthèse numérique AM/FM, avec fonctions RDS ou RBDS, doté de 30 pré Sélections de stations, et un tuner numérique DAB, permettant la mise en mémoire de 99 stations pré Sélectionnées maximum.

L'accord manuel vous permet de passer d'une fréquence de réception donnée d'une station à la fréquence d'accord immédiatement inférieure ou supérieure. Placez le mode d'accord TUNE/PRESET sur sa position TUNE. Coupez la fonction d'accord automatique AUTO TUNING. Utilisez les touches TUNING pour passer d'une fréquence à une autre. L'accord direct par besoin de la fréquence vous permet d'entrer directement les chiffres correspondant à la fréquence de réception de la station voulue. Pressez la touche repérée FREQUENCY DIRECT sur la télécommande ou la face avant du tuner, puis entrez la fréquence désirée via le clavier numérique (touches 0 - 9). La recherche automatique de fréquence fait défiler les fréquences vers le haut ou le bas, jusqu'à ce que le tuner rencontre un signal de réception suffisamment fort. Placez le mode d'accord TUNE/PRESET sur sa position TUNE. Activez la fonction d'accord automatique AUTO TUNING. Utilisez les touches TUNING pour passer à la station suivante après arrêt du tuner sur un signal.

L'accord par entrée du numéro de préselection d'une station vous permet de désigner la station directement via son numéro de préselection. Entrez ce nombre utilisé lors de sa mémorisation en utilisant le clavier numérique, pour les bandes AM/FM ou DAB. Le balayage des présélections PRESET SCAN vous permet de passer automatiquement d'une station présélectionnée (préalablement mise en mémoire) à une autre. Pressez la touche repérée PRESET SCAN pour démarrer le balayage en mode AM/FM. L'accord RDS (Europe) ou RBDS (USA) permet d'accéder à une recherche selon différents critères déterminés par les données codées envoyées uniquement par les stations émettant en mode RDS ou RBDS. Voir le chapitre RDS de ce manuel pour des informations détaillées à ce sujet.

Commandes d'accord TUNING

Une paire de touches répertoires UP/DOWN (haut/bas), sur la face avant, ainsi que les touches de la télécommande répertoires PRE-SET UP/DOWN représentent les principales commandes pour l'accord sur une station du RT-1082. Vous pouvez utiliser, au besoin, les touches correspondantes de la face avant ou de la télécommande : leurs fonctions respectives sont identiques. Ces touches permettent d'accéder à différents modes de recherche des stations de radio, suivant le mode de fonctionnement désiré.

Mode d'accord par fréquence frequency TUNING

La fonction d'accord automatique AUTO TUNING étant désactivée, pressez une des touches TUNING pour passer manuellement à la fréquence d'accord suivante, qu'une station ou non soit réellement présente sur cette nouvelle fréquence. [Voir les paragraphes consacrés à la touche TUNE/PRESET et la touche AUTO TUNING pour de plus

amples détails sur la manière de modifier le mode de recherche et d'accord sur les stations]. La fonction d'accord automatique AUTO TUNING étant activée, pressez une des touches TUNING pour démarrer la recherche automatique d'une station. Le tuner fait alors défiler automatiquement toutes les fréquences de réception, vers le haut ou le bas, et ce jusqu'à ce qu'il tombe sur une fréquence correspondant réellement à l'émission d'une station, avec un signal de réception suffisamment fort. Si celui-ci ne correspond pas à la station de radio que vous désirez écouter, recommenciez la procédure. Si le tuner ne trouve aucun signal de réception suffisamment fort, il se replace automatiquement sur la dernière fréquence de réception avant la recherche. [Voir les paragraphs consacrés à la touche TUNE/PRESET et la touche AUTO TUNING pour de plus amples détails sur la manière de modifier le mode de recherche et d'accord sur les stations].

Mode d'accord par préselection PRESET TUNING

Pressez une touche TUNING pour passer à la station préselectionnée déjà mémorisée immédiatement suivante, ou précédente. [Voir les paragraphs consacrés à la touche TUNE/PRESET pour de plus amples détails sur la manière de modifier le mode de recherche et d'accord sur les stations].

Mode de recherche RDS PTY

Pressez une touche TUNING pour choisir le type de programme désiré pour la recherche, dans la liste défilante qui s'affiche. Voir le chapitre concernant le mode d'accord RDS pour de plus amples informations sur cette fonction. [Voir le paragraphe concernant la touche RDS PTY pour les détails].

NOTE : Plusieurs indicateurs, dans l'afficheur de la face avant, vous assistent pendant la recherche. L'indication la plus grande concerne la fréquence d'accord, qui augmente ou diminue pendant la procédure de recherche de station. Un indicateur de force du signal à l'antenne indique la force réelle du signal de réception entrant. Un indicateur repéré TUNED s'allume lorsque la puissance de ce signal est suffisante pour que le tuner le reçoive. Un indicateur repéré ST s'allume en présence d'un signal de réception FM stéréophonique. D'autres indicateurs supplémentaires indiquent également le mode d'accord couramment sélectionné.

Présélection des stations 7E

Le RT-1082 peut mémoriser en mémoire jusqu'à 30 stations différentes, que l'on rappelle ensuite simplement via leur numéro de mémorisation, avec le clavier numérique. Ces préselections peuvent être utilisées aussi bien pour des stations AM que FM, avec une capacité supplémentaire de 99 préselections en mode DAB.

Le RT-1082 est réglé en sortie d'usine avec un certain nombre de stations préréglées, mais qui peuvent ou ne peuvent pas correspondre à celles que vous pouvez réellement recevoir dans votre zone géographique.

Pour mémoriser une nouvelle station préselectionnée:

1. Accordez le tuner sur la station voulue, en AM ou en FM.
2. Pressez la touche repérée MEMORY sur la face avant. L'indicateur « MEMORY » clignote dans l'afficheur de la façade.
3. Pendant que l'indicateur MEMORY clignote, pressez les touches du clavier numérique correspondant au numéro sous lequel vous souhaitez memoriser la fréquence et gamme de la station reçue, et qui sera donc son numéro de préselection. Par exemple, pour memoriser cette station sous le numéro 3, pressez la touche 3. Pour memoriser la station sous le numéro 15, pressez la touche 1, suivie tout de suite de la touche 5.
4. Une station/fréquence précédemment mémorisée sous le même numéro est effacée de la mémoire lorsqu'une nouvelle station/fréquence est ainsi.

Pour retrouver une station précédemment mémorisée, pressez tout simplement les touches du clavier numérique correspondant à son numéro de préselection. Par exemple, pour retrouver la station préselectionnée sous le numéro 3, pressez la touche 3. Pour retrouver la station préselectionnée 30, pressez la touche 3, puis, dans les 5 secondes suivantes, la touche 0.

NOTE : Les touches du clavier numérique peuvent également être utilisées pour accorder directement le tuner sur une fréquence de réception précise, dans les bandes AM/FM.

Accord par accès direct sur la fréquence de réception 16

Si vous connaissiez la fréquence d'accord exacte de la station que vous souhaitez recevoir, vous pouvez y accéder directement en entrant cette fréquence de réception avec la touche FREQUENCY DIRECT et le clavier numérique.

1. Pressez la touche FREQUENCY DIRECT pour faire passer le clavier numérique en mode d'accès direct en fréquence. L'affichage de la fréquence de réception, sur l'afficheur, se transforme en une série de barres représentant les différents chiffres correspondant à la fréquence de réception, la première barre étant clignotante.
2. Entrez le premier chiffre de la fréquence de la station en utilisant le clavier numérique. Le chiffre correspondant apparait alors dans l'afficheur, et la barre suivante se met à clignoter. Entrez alors les chiffres suivants, les uns après les autres, suivant le même principe. Lorsque tous les chiffres ont été entrés, le tuner se cale automatiquement sur la fréquence de réception qui apparait maintenant dans l'afficheur.

NOTE: Sur la version française (US) uniquement, une pression sur « 1 » en mode FM se traduit par un « 10 » dans l'affichage de la fréquence. Sur la version européenne, il est nécessaire de presser « 1 », puis « 0 » pour afficher un « 10 ». Sur la version française, il suffit de presser un seul chiffre après la virgule (ou point), alors que sur la version européenne, il faut indiquer/presser deux chiffres après la virgule (point), comme indiqué dans le second exemple ci-dessous.

• (FM USA) 87,50 MHz. Pressez 8 > 7 > 5
• (FM Europe) 87,50 MHz. Pressez 8 > 7 > 5 > 0
• (AM USA) 1610 kHz. Pressez 1 > 6 > 1
• (AM Europe) 1611 kHz. Pressez 1 > 6 > 1 > 1

Si aucune fréquence valable n'est entrée dans les 5 secondes, le tuner annule automatiquement le mode d'accord direct par fréquence FREQUENCY DIRECT et revient à la fréquence de réception précédemment affichée.

Touche d'accord automatique 14 h

La touche d'accord automatique AUTO TUNING permet de basculer au besoin entre le mode de recherche par fréquence, et le mode de recherche manuel. Lorsque l'on utilise les touches TUNING de la face avant ou de la télécommande en mode automatique AUTO TUNING, le tuner fait défiler automatiquement, vers le haut ou vers le bas, les fréquences de réception jusqu'à ce qu'un signal de réception suffisamment fort soit capté. Si ce n'est pas la station que vous recherchez, il suffit de continuer le défiler des fréquences de la même manière jusqu'à la station suivante. Les stations envoyant un signal trop faible sont volontairement ignorées pendant cette recherche. Si aucune station n'est ainsi trouvée, le tuner se replace automatiquement sur la fréquence calée avant cette recherche. Pour passer du mode de recherche par fréquence FREQUENCY TUNING au mode de recherche automatique AUTO TUNING, pressez la touche AUTO TUNING. L'indicateur « AUTO » s'allume alors dans l'afficheur.

NOTE: Le mode AUTO TUNING est dé-sactivé quand la touche TUNE/PRESET est réglée sur le mode d'accord des préselections PRESET. Voir le paragraphe suivant.

La touche représentée TUNE/PRESET permet de passer du mode de recherche par fréquence FREQUENCY TUNING (quand les touches TUNING permettent de faire défiler la fréquence de réception) au mode de recherche par préselection PRESET TUNING (quand les touches TUNING permettent de faire défiler les stations préselectionnées les une après les autres, en fonction de leur numéro respectif de mémorisation). Pour passer d'un mode à l'autre, pressez simplement la touche TUNE/PRESET. L'indicateur « PRESET » s'allume dans l'afficheur lorsque c'est le mode de recherche par préselection PRESET qui est sélectionné.

NOTE: Le mode AUTO TUNING est dé-sactivé quand la touche TUNE/PRESET est réglée sur le mode d'accord des préselections PRESET. Voir le paragraphe suivant.

Touché de balayage des présélections PRESET SCAN f

Cette touche active la fonction de balayage des stations déjà préselectionnées. Lorsque vous pressez cette touche, le tuner « lit » automatiquement toutes les stations préselectionnées, les unes derrière les autres, avec une durée de cinq secondes pour chacune d'entre elles. Pour arrêter ce balayage sur la station voulue, pressez de nouveau la touche une fois.

NOTE: Si une station préselectionnée PRESET est couramment en écoute lorsque la touche PRESET SCAN est pressée, le balayage démarre sur le nombre de station préselectionnée immédiatement supérieur à celui de la station écoutée, et continue ainsi sur toutes les stations préselectionnées, pour revenir sur le chemin initial. S'il ne s'agissait pas d'une station préselectionnée écoutée, le balayage démarre de la première station préselectionnée PRESET 1 et continue jusqu'à la station PRESET 30.

Touche FM MONO 41

La touche repérée FM MONO permet de passer d'une réception stéreo à une réception mono. En mode stéreo, une station sera écoutée en stéreo si la force de son signal à l'antenne est suffisante. Un indicateur stéreo ST s'allume alors dans l'afficheur. En sélectionnant le mode mono, la station est écoutée en monophonie, et ce même si elle émet et est reçue en stérophonie.

NOTE: L'écoute en mono est utile si le signal d'une station FM émettant en stérophonie s'avère trop faible ou lointain pour être reçu dans des conditions satisfaisantes. En effet, un signal mono requiert moins de niveau à l'antenne pour être correctement traité.

Réception des stations RDS et RBDS

Le RT-1082 est équipé des fonctions de réception radio RDS (Radio Data System) pour l'Europe, et RBDS (Radio Broadcast Data Service) pour les États-Unis. Ces systèmes de réception apportent des fonctions supplémentaires, transmises de manière codée sur les programmes radio de certaines stations FM. Ce signal peut être décodé par un tuner RDS, fournissant, si émises, les fonctions supplémentaires suivantes:

1. Affichage du nom « en clair » de la station (par exemple, « INTER », « FIP »).
2. Affichage et sélection de stations en fonction du contenu de leur programme respectif (par exemple, NEWS, SPORT, etc.)
3. Communication d'informations concernant les conditions de circulation routière.
4. Affichage d'un texte défilant pour informations supplémentaires.

De plus, le RDS intègre des fonctions de recherche avancées:

1. Possibilité de recherche de station(s) en fonction du contenu spécifique de leur programme (PTY).
2. Possibilité de recherche des stations communiquant des informations sur la circulation routière (TP).
3. Possibilité d'interruption du programme normal pour émission d'informations routières (TA, pour Traffic).

Les fonctions RDS sont largement répandues en Europe et disponibles lorsque les stations d'émission FM envoient de telles informations codées, désormais familières aux auditeurs. Aux États-Unis, les fonctions RBDS sont apparues plus récemment, et les stations émettant de telles données sont plus rares, donc moins connues des auditeurs. N'hésitez pas à consulter votre revendeur agréé Rotel pour de plus amples informations sur les réseaux et les possibilités RDS et RBDS.

NOTE : Les fonctions RDS et RBDS sont laissées à la distribution des stations émettrices qui, elles seules, décident des données réellement associées au signal radio. En l'absence de ces données RDS ou RBDS, le RT-1082 reçoit les programmes correspondants comme un tuner normal.

NOTE : Les données RDS et RBDS ne sont disponibles que sur la gamme FM. Les fonctions et caractéristiques indiquées ci-après ne sont donc opérationnelles qu'en mode de réception FM.

Touche affichage display

Il y a cinq options d'affichage lorsqu'une station RDS est en cours de réception, avec l'indication « RDS » allumée dans l'afficheur. Pressez la commande OSD de la Page 2 de l'écran de la télécommande pour passer d'une de ces options d'affichage à une autre :

1. FREQUENCY (fréquence) : La fréquence de réception de la station RDS est affichée.
2. (PS) PROGRAM SERVICE (programme) : le nom de la station reçue, intégralement ou en abrégé (par exemple INTER pour France Inter), apparait dans l'afficheur.
3. (PTY) PROGRAM TYPE (type de programme): Une description du contenu diffusé par la station reçue, d'après une liste de contenu de programmes, apparait dans l'afficheur: par exemple NEWS, CURRENT AFFAIRS, INFO, SPORT, EDUCATION, DRAMA, CULTURE, SCIENCE, VARIORED, POP, ROCK, EASY LISTENING, LIGHT CLASSICAL, SERIOUS CLASSICAL, OTHER MUSIC, WEATHER, FINANCE, CHILDREN, SOCIAL AFFAIRS, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATIONAL MUSIC, OLDIES, FOLK et DOCUMENTARY). Si aucune information de ce type n'est donnée, l'indication « PT » clignote dans l'afficheur.
4. CLOCK TIME. L'heure et la date sont directement fournies par la station émettrice. Si aucune information de ce type n'est donnée, l'indication « CT » clignote dans l'afficheur.
5. (RT) RADIO TEXTE (texte) : un message sous forme de texte défilant apparaît dans l'afficheur. Si aucune information de ce type n'est donnée, l'indication « RT » clignote dans l'afficheur.

Touche PTY 5G

La fonction de recherche par type de programme s'affiche, suivant une standard.

1. Pressez la touche PTY. Le type de programme de la station RDS courante apparait dans l'afficheur.
2. Si désiré, CHOISISEZ le type de programme PROGRAM TYPE en utilisant les touches TUNING pour naviguer dans la liste des programmes PTY.
3. Pressez la touche PTY une seconde fois dans les 5 secondes qui suivent. Le tuner va tenter de trouver une autre émission répondant au type de programme que vous avez choisi, puis s'accorder sur cette station. Si la touche n'est pas pressée dans les 5 secondes après avoir sélectionné un type de programme, la fonction de recherche PTY est annulée.
4. Si aucune station correspondant au critère de recherche n'est trouvée, le tuner revient sur la station précédemment sélectionnée.
5. Annulez la fonction PTY en pressant n'importe quelle touche (exceptées les touches DIMMER ou FM MONO).

Touche TP 5G

Permet de rechercher une station RDS donnant des informations sur les conditions de circulation routière.

1. Pressez la touche TP. Le tuner va tenter de trouver une émission donnant des informations sur les conditions de circulation routière.
2. Si aucune station n'est trouvée, le tuner revient sur la station précédemment sélectionnée.
3. Annulez la fonction TP en pressant n'importe quelle touche (exceptées les touches DIMMER ou FM MONO).

Touche TA 5G

Permet de rechercher une station RDS donnant des informations sur les conditions de circulation routière.

1. Pressez la touche TA. Le tuner va tenter de trouver une émission donnant des informations sur les conditions de circulation routière.
2. Si aucune station n'est trouvée, le tuner revient sur la station précédemment sélectionnée.
3. Annulez la fonction TA en pressant n'importe quelle touche (exceptées les touches DIMMER ou FM MONO).

Touche AF 5G

1. Pressez la touche AF. Le tuner va rechercher les autres fréquences d'émission de la même station de radio, dans la liste mise en mémoire, et sélectionner automatiquement celle qui fournit le plus fort signal à l'antenne.
2. Si aucune station n'est trouvée, le tuner revient sur la station précédemment sélectionnée.
3. Si le signal de la nouvelle station trouvée est plus faible que celui de la précédente, le tuner se recale automatiquement sur cette première fréquence.

Annulez la fonction AF en pressant n'importe quelle touche (exceptées les touches DIMMER ou FM MONO).

Principes de base de la radio DAB

DAB est l'abréviation de « Digital Audio Broadcast », une nouvelle forme d'émission radio utilisant la technologie numérique. Les émissions DAB sont capables d'atteindre une qualité proche de celle des disques CD Audio, avec théoriquement une absence totale de parasites.

Les émissions DAB opèrent dans la bande de fréquence III (174 - 240 MHz). La bande III est divisée en 41 canaux repérés 5A à 13F.

Ces canaux DAB sont regroupés en ensembles, également connus sous le nom de multiplex(es). Chaque multiplex contient un certain nombre de stations, et chaque service primaire est divisé en un certain nombre de services secondaires. La technologie DAB permet aux opérateurs radio de transmettre un certain nombre de données supplémentaires en plus du signal audio, qui peuvent inclure d'autres canaux audio, du texte et même, dans le futur, des images ou des données informatiques pour ordinateur.

NOTE: Quand le tuner DAB est utilisé pour la première fois, l'afficheur vous demande si vous désirez effectuer une recherche automatique pour déterminer quel service est disponible dans votre zone géographique. La plupart de ces procédures n'ont besoin d'être effectuées qu'une seule fois. Sélectionnez « YES » pour confirmer cette recherche automatique. Le tuner va alors rechercher toutes les stations disponibles sur le réseau DAB. Le nombre de stations DAB effectivement reçues dépend de votre situation géographique et des multiplex disponibles dans votre région. Pour une réception optimale, nous conseillons vivement d'utiliser une ANTENNE spéciale extérieure.

Touches BAND, DAB 17B

Le RT-1082 reçoit les games AM, FM et DAB. Le mode DAB est sélectionné en pressant la touche BAND de la face avant. Un accès direct au mode DAB peut également être effectué en pressant la touche repérée DAB sur la télécommande.

Touches haut/bas up/down

Les touches haut/bas UP/DOWN de la face avant ou de la télécommande permettant de passer d'une station à une autre, et également de sélectionner des options dans le menu de réglage (voir le paragraphe MENU SETUP).

Touch de confirmation ENTER

Pressez la touche repérée ENTER sur la face avant pour confirmer un paramètre sélectionné.

Touche d'affichage display

L'afficheur de la face avant du RT-1082 confirme l'identification du service dans sa partie supérieure. Cette information est donnée par le réseau et permet au RT-1082 de montrer les sept modes d'affichage disponibles. Pressez la touche repérée DISPLAY pour passer d'un de ces modes à un autre, mode qui est alors affiché dans la partie inférieure de l'afficheur. Ces sept modes sont les suivants :

• Program type : affiche le type de programme ou une information sur celui-ci.
• Ensemble name : l'identification du multiplex est affichée.
• Frequency : indique la fréquence sur laquelle le multiplex sélectionné est émis.
• Bit rate : indique le taux avec lequel les données numériques sont transmises. Ce taux est exprimé en milliers de bits par seconde (Kbps), qui a un rapport avec la qualité de l'émission. Plus ce taux est élevé, meilleure est la qualité.
• Dynamic label segment : il s'agit d'un texte déroulant sur l'afficheur du tuner, donnant des informations sur la liste de lecture ou le contenu du programme en cours. Cette caractéristique apparait ou non, suivant le fournisseur de service et la station de radio.
• Signal strength : indique le niveau du signal à l'entrée du module DAB, sous forme de blocs.

Touches de mise en mémoire MEMORY 12 k

Le RT-1082 peut mettre en mémoire jusqu'à 99 stations DAB préselectionnées. Lorsque vous désirez mettre en mémoire une station, pressez la touche MEMORY sur la face avant, puis une ou plusieurs des touches du clavier numérique pour déterminer le numéro sous lequel vous souhaitez memoriser cette station. Les stations préselectionnées en FM/AM d'une part et DAB d'autre part sont différentes, si bien qu'une station DAB peut porter le numéro « 1 » par exemple, tout comme une autre station FM.

Clavier numérique 7E

Les touches du clavier numérique peuvent être utilisées pour mettre en mémoire une station préselectionnée PRESET tout comme pour rappeler ce numéro de préselection méorisé.

Le RT-1082 propose deux modes de fonctionnement:

Mode DAB manuel : Quand le tuner est placé dans ce mode, vous pouvez faire défiler toutes les stations DAB disponibles en utilisant les touches haut/bas. Mode DAB présélections (Preset) : Utilisez la touche PRESET pour utiliser cette fois les touches haut/bas pour passer d'une station DAB à l'autre, mais uniquement pour celles qui ont été au préalable mémorisées/mises en présélections. L'indication « Preset » s'allume alors dans l'afficheur pour indiquer que c'est ce mode qui a été sélectionné.

Réglage SETUP

NOTE: Ce menu de réglage setup concerne des fonctions avancées. Dans la plupart des installations, ses réglages d'usine n'auront pas besoin d'être modifiés.

Touche SETUP 10

La touche SETUP de la face avant permet d'accéder au menu des réglages avancés Setup du RT-1082.

Menu SETUP

Pressez la touche SETUP de la face avant pour que s'affichent les réglages du menu correspondant dans l'afficheur du tuner. Cette opération peut être annulée à tout moment en pressant une seconde fois la touche SETUP. Au bout d'un court moment, ce menu disparaît automatiquement si aucune autre touche n'a été pressée.

Utilisez les touches haut et bas UP et DOWN de la face avant pour passer d'un paramètre de ce menu à un autre. Pressez la touche repérée ENTER pour confirmer une sélection.

Les options suivantes sont disponibles comme réglages avancés. Une excellente connaissance de votre réseau DAB local est nécessaire pour en tirer le meilleur parti.

DAB DAC VOLUME: Le RT-1082 peut régler le volume spécifique du DAC (convertisseur N/A). Le volume DAC est réglable de 0 à 255 en utilisant les touches haut/bas. Cette fonction est utilisée pour adapter le signal de sortie à celui des autres sources de votre installation.

DIMMER : permet, via les touches haut et bas, de faire varier la luminosité de l'afficheur par défaut.

FACTORY DEFAULT: sélectionnez ce paramètre si vous souhaitez revenir à tous les réglages d'usine de votre RT-1082. Confirmez ce souhait en pressant la touche ENTER.

ATTENTION: ce retour aux réglages d'usine a pour effet d'effacer toutes les présélections enregistrées par vos soins.

TUNER AREA (ZONE GEOGRAPHIQUE): Votre tuner doit être réglé en fonction de la zone géographique où vous l'utilisez. Cette zone peut être sélectionnée.

VERSION : confirme la version du logiciel principal de gestion de votre RT-1082.

Front CPU Upgrade: cette fonction permet de mettre à jour le processeur principal. Note: cette fonction ne peut être faite qu'en usine, aussi ne la sélectionnez-vous jamais.

EXIT: Sélectionner ce paramètre pour sortir du menu des réglages avancés SETUP.

Recherche d'une station DAB

NOTE : Lorsque vous utilisez le tuner DAB pour la première fois, le tuner vous demande automatiquement si vous souhaitez effectuer cette opération pour trouver le service effectivement disponible dans toute zone géographique. Dans la plupart des cas, cette procédure n'a besoin d'être effectuée qu'une seule fois. Choisissez « YES » pour effectuer cette recherche. Le tuner recherche alors automatiquement les stations disponibles sur le réseau DAB. Le nombre de stations DAB effectivement reçues dépend de votre situation géographique et des multiplex disponibles dans toute région. Pour une réception optimale, nous conseillons vivement d'utiliser une antenne spéciale extérieure.

Touche de recherche automatique AUTO TUNE 14 h

Vous pouvez également souhaiter répéter cette recherche périodiquement, afin de couvrir de nouveaux multiplex (par exemple de nouveaux services), ou encore si vous utilisez le tuner dans une nouvelle zone géographique.

NOTE : Cette procédure Auto Tune efface toutes les préselections éventuellement déjà mémoorisées.

1. Sélectionner le mode de fonctionnement DAB du tuner en pressant la touche BAND de la face avant, ou la touche DAB de la télécommande.
2. Pressez la touche AUTO TUNE pour rechercher le premier ensemble de stations. L'afficheur indique alors « DAB Auto Tuning ». Sélectionnez « No » si vous ne souhaitez pas effectuer cette recherche, ou « Yes » si vous souhaitez l'effectuer.
3. Choisissez « No » en utilisant les touches haut/bas UP/DOWN de la face avant, puis pressez la touche ENTER. Choisissez « Yes » en utilisant les touches haut/bas UP/DOWN de la face avant, puis pressez ENTER, pour trouver de nouveaux ensembles et replacer les anciennes stations déjà trouvées.

Comment mettre en mémoire des stations dab

Lorsque la recherche automatique est terminée, l'identification du service (Service Identification) apparait dans l'afficheur. Utilisez alors les touches haut/bas pour sélectionner la station désirée.

Pour mémoriser cette station, pressez la touche repérée MEMORY suivie de votre numéro de préselection voulu.

Exemple : « MEMORY » + « 1 » + « 2 »

Répétez cette opération pour chaque station que vous souhaitez mémoriser, en changeant évidemment à chaque fois le numéro de pré-sélection choisi.

Comment rappeler une station DAB présélectionnée (PRESET)

Une fois qu'une station a été mise en mémoire, vous la rappelez tout simplement en utilisant le clavier numérique pour taper son numéro de préselection.

Dans l'exemple précédent : pressez « 1 » + « 2 »

Tuner FM

Sensibilité utile 14,2 dBf

Sensibilité S/B 50 dB 20,2 dBf (mono)

45,3 dBf (stereo)

Rapport signal/bruit (à 65 dBf) 73 dBf (mono)

70 dBf (stéréo)

Distorsion harmonique (à 65 dBf) 0,2% (mono)

0,3% (stéRéo)

Réponse en fréquence 10 Hz - 15 kHz ± 3 dB

Rapport de capture 2 dB

Sélectivité canaux adjacents 47 dB (± 400 kHz)

Rapport de capture 90 dB

Réjection fréquence image 80 dB

Réjection IF 80 dB

Suppression AM 55 dB

Séparation des canaux (100 Hz/1 kHz/10 kHz) 40 dB/45 dB/35 dB

Niveau de sortie 1 V

Entrée antenne 75 ohms asymétrique

Tuner AM

Sensibilité utile 500μV/m

Sélectivité 25 dB

Distorsion harmonique 0,5%

Réjection fréquence image 45 dB

Rapport signal/bruit 40 dB

Niveau de sortie 500 mV

Entrée antenne antenna-cadre

Tuner DAB

Sensibilité - 96 dBm

Gamme d'accord Bande III (174-240 MHz)

Taux de transfert données audio 224 Kbps (maximum)

Réponse en fréquence 20 Hz - 20 kHz

Sortie analogue 2V à 0dB Fs

Sortie antenne 50 ohms, prise type F

Sortie numérique S/PDIF coaxiale/optique

Format/taux d'échantillonnage PCM/48 kHz

Général

Consommation : 15 watts

Consommation en veille (stand-by) 5 watts

Alimentation secteur 120 V, 60 Hz (version USA)

230 V, 50 Hz (version Europe)

Poids 5,4 kg

Dimensions (L x H x P) 432 x 92 x 343 mm

Hauteur face avant 80 mm

Toutes les spécifications sont garanties exactes au moment de l'impression.

Rotel se réserve le droit d'effectuer des améliorations sans préavis.

Rotel et le logo Rotel HiFi sont des marques déposées de The Rotel Co, Ltd, Tokyo, Japan.
