| Type de produit | Amplificateur de commande stéréo (préampli) |
| Marque | ROTEL |
| Modèle | RC-995 |
| Dimensions (L × H × P) | 440 × 70 × 325 mm |
| Poids | 5.4 kg |
| Alimentation | 230 V, 50 Hz (version européenne) / 115 V, 60 Hz (version USA) |
| Consommation électrique | 13 W |
| Entrées audio | Phono (MM/MC), CD, Tuner, Aux, Tape 1, Tape 2 (RCA) |
| Sorties audio | 2 x RCA (préampli), 2 x XLR équilibrées, sortie casque 1/4" |
| Réponse en fréquence | Entrée ligne : 4 Hz - 100 kHz ±0.5 dB ; Entrée phono : 20 Hz - 20 kHz ±0.2 dB |
| Rapport signal/bruit | Phono MC/MM : 70/75 dB ; Ligne : 100 dB |
| Distorsion harmonique totale | < 0.004% à 1 V |
| Sensibilité d'entrée (phono MC) | 0.25 mV / 100 ohms |
| Sensibilité d'entrée (phono MM) | 2.5 mV / 47 kohms |
| Sensibilité d'entrée (ligne) | 150 mV / 18 kohms |
| Fonctions principales | Commande de volume, balance, sélecteur de source, sélecteur d'enregistrement, mise en sourdine, télécommande infrarouge programmable RR-949 |
| Entretien et nettoyage | Nettoyer le boîtier avec un chiffon sec ou un aspirateur |
| Sécurité | Ne pas exposer à l'humidité ou à l'eau ; ne pas obstruer les orifices de ventilation ; confier toute réparation à un technicien qualifié |
| Pièces détachées et réparabilité | Aucune pièce utilisable par l'usager ; remplacement du fusible interne par un technicien qualifié |
| Informations générales | Conçu pour une utilisation domestique ; compatible avec cartouches phono MM et MC ; transformateur toroïdal et condensateurs sur mesure |
FOIRE AUX QUESTIONS - RC-995 ROTEL
Questions des utilisateurs sur RC-995 ROTEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Récepteur audio-vidéo au format PDF gratuitement ! Retrouvez votre notice RC-995 - ROTEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RC-995 de la marque ROTEL.
MODE D'EMPLOI RC-995 ROTEL
Guide de l'utilisateur
Branchement des câbles à prises RCA
Branchement des prises de sortie équilibrées XLR
Branchement des prises d'entrée phono
Branchement des prises d'entrées des composantes-sources
Branchement d'un magnétophone
Il n'y a dans cet appareil aucune pièce utilisable par l'usager. S'il doit être réparé, le confier à un technicien qualifié.
Pour réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'appareil à l'humidité ou à l'eau. Ne pas laisser des objets pénétrer dans le boîtier. Si l'appareil a été exposé à l'humidité ou si un objet y a pénétré, débrancher immédiatement l'appareil et le faire inspecter ou réparer au besoin par un technicien qualifié.
Bien lire toutes les instructions avant de brancher l'appareil ou de l'utiliser. Garder ce guide à portée de main afin de pouvoir consulter les consignes de sécurité.
Bien dire tous les avertissements et les consignes de sécurité qui sont contenus dans ce guide et sur l'appareil lui-même. Respecter toutes les consignes d'utilisation de l'appareil.
Nettoyer le boîtier de l'appareil uniquement avec un chiffon sec ou un aspirateur.
Ne pas obstruer les orifices de ventilation de l'appareil. On ne doit pas par exemple le placer sur un lit, un canapé, un tapis ou sur toute autre surface qui pourrait obstruer ses orifices de ventilation. Si on place l'appareil dans une bibliothèque ou une armoire, il doit y avoir assez de dégagement autour de l'appareil pour en assurer la ventilation.
Garder l'appareil loin des radiateurs, des bouches de chauffage, des poèmes et de tout autre appareil qui dégage de la chaleur.
L'appareil ne doit être branché que dans une prise de courant dont la tension correspond à celle qui est donnée à l'arrêt de l'appareil.
Brancher l'appareil dans une prise de courant en n'utilisant que le cordon d'alimentation fourni ou un cordon équivalent. Ne jamais modifier le cordon fourni. Ne pas tenter de rendre la mise à la terre inopérante ou de modifier la polarisation de l'appareil. Le cordon d'alimentation devrait être branché dans une prise murale polarisée à deux broches. La broche la plus large du cordon devrait pénétrer dans la broche la plus large de la prise. Ne pas utiliser de cordon de prolongation.
Ne pas passer le cordon d'alimentation dans un endroit où il risque d'être écrasé, coincé ou replié sur lui-même, exposé à la chaleur ou endommagé. On doit porter une attention particulière à la prise aux extrémités du cordon.
L'appareil devrait être débranché si on doit s'absenter pendant une longue période.
Cesser immédiatement d'utiliser l'appareil et le faire inspecter ou réparer par un technicien qualifié si :
- Le cordon d'alimentation ou ses prises sont endommagées.
- Des objets ou du liquide ont pénétré dans l'appareil. L'appareil a été exposé à la pluie. L'appareil semble mal fonctionner. L'appareil a été échappé ou endommagé.
Placer l'appareil sur une surface plane, de niveau et suffisamment solide pour en supporter le poids. Ne pas le placer sur un chariot mobile qui pourrait basculer.
Table des matières
(les chiffres encerclés sont des renvois aux illustrations)
Un mot sur Rotel 12
Préliminaire 12
Quelques précautions 12 Emplacement 12 Cables 12
Alimentation et commutateur général 17 13
Prise de courant secteur 13 Commutateur d'alimentation/mise en attente 2 et témoin d'alimentation 13 Prises de courant auxiliaires 16 13
Prises d'entrée 13
Commutateur d'entrée phono 9 13 Prises d'entrée phono 13 Entrées sources 11 14
Branchement d'un magnétophone 12 14
Prises de sortie 14
Commutateur de sortie équilibrée 14 Prises de sortie RCA 13 14 Prises de sorties équilibrées XLR 15 14
Commandes sur la façade de l'appareil 15
Commande de volume 5 15 Commande de balance 6 15 Sélecteur de source 8 15 Sélecteur d'enregistrement 7 15 Prise d'écouteurs 3 15 Capteur de la télécommande 4 15
Dépannage 15
Le témoin d'alimentation n'est pas allumé 15 Remplacement du fusible 15 Absence de son 15
Télécommande RR-949 16
Programmation de la télécommande RR-949 16 Touches de choix de composante 18 16 Commutateur d'alimentation 19 16 Touches de volume 20 16 Touche de mise en sourdine 21 16 Touches de choix d'entrée 23 16 Touches numériques 22 16
Fiche technique 41
Un mot sur rotel
Rotel a été fondée il y a trente ans par une famille dont la passion pour la musique l'a amenée à fabriquer des appareils haute fidélité de la plus haute qualité. Cette passion s'est perpétuée au fil des années et notre objectif d'offrir aux audiophiles et aux mélomanes des produits de qualité exceptionnelle, quel que soit leur budget, est partagé par tous les employés de Rotel.
Notre équipe d'ingénieurs travaille en étroite collaboration afin de faire l'écoute de chacun de nos nouveaux produits et d'en effectuer la mise au point jusqu'à ce qu'ils répondent à des normes rigoureuses. Nos ingénieurs ont toute la latitude voulue pour désir des composantes provenant de n'importe où dans le monde afin de connaître les membresurs produits possibles. Vous trouverez ainsi dans nos appareils des condensateurs provenant du Royaume-Uni et d'Allemagne, des semi-conducteurs provenant du Japon et des États-Unis et des transformateurs toroïdaux fabriqués directement dans les usines de Rotel.
Rotel a acquis sa réputation d'excellence grâce aux centaines de critiques positives et aux prix qui lui ont été décernés par les critiques les plus chevronnés de l'industrie. Ces spécialistes font de l'écoute musicale une activité quotidienne et leurs commentaires nous permettent de rester fidèles à notre objectif, soit de concevoir des appareils musicaux, fiables et abordables.
Rotel vous remercie d'avoir fait l'acquisition de ce produit qui, nous l'espérons, vous procurera beaucoup de plaisir musical.
Préliminaire
Nous vous remercions d'avoir acheté l'amplificateur de commande stéreo Rotel RC-995. Incorporé dans une chaîne audio de qualité, il vous procurera beaucoup de plaisir musical pendant de nombreuses années.
Le RC-995 de Rotel est un amplificateur haut rendement très polyvalent. Tous les aspects de sa conception ont été optimisés afin qu'il puisse restituer tous les contrastes et toutes les subtilités de la musique. Le RC-995 est doté d'un bloc d'alimentation très régulé constitué d'un transformateur de puissance toroidal et de condensateurs à lamelles conçus sur mesure par Rotel. Le bloc d'alimentation à faible impédance possède suffisamment de réserve, ce qui permet au RC-995 de reproduire facilement les signaux audio les plus exigeants. Ce genre d'appareil est plus coûteux à fabriquer mais assure une reproduction plus fidèle de la musique.
Le RC-995 est doté de prises de sortie XLR (équilibriées) et de prises de sortie RCA. Les plaquettes à circuits imprimés sont dotées de traces symétriques, ce qui permet d'assurer la précision de la cadence sonore et une reproduction sonore fidèle. Les circuits de l'amplificateur de commande RC-995 sont dotés de résistances à couche métallique et de condensateurs en polystyrène ou en polypropylène qui acheminent les signaux importants. Toutes les facettes de la conception ont été pensées de façon à assurer la fidélité du message musical.
L'amplificateur de commande RC-995 est doté d'un étage de préamplification phono conçu à partir du préamplificateur phono le plus raffiné de Rotel, le RHQ 10. Cet étage d'amplification phono peut être utilisé avec une cartouche phono à aimant mobile ou à bobine mobile. Ce raffinement démontre notre croyance et notre engagement envers la platine tourne-disques et notre intérêt dans la reproduction fidèle de la musique.
Le mode d'installation et de fonctionnement de l'amplificateur de commande RC-995 de Rotel est assez simple. Si vous êtes familier avec d'autres appareils stéréo, vous ne devriez pas être dépaysé. Il suffit de brancher les composantes accessoires et le tour est joué.
Quelques précautions
Nous vous invitons à lire attentivement ce guide. En plus des instructions de base concernant l'installation et le fonctionnement de l'amplificateur, on y trouvera de précieux renseignements sur les différentes configurations d'une chaîne raccordée à un amplificateur de commande RC-995 ainsi que des renseignements généraux qui vous aident à optimiser le rendement de votre chaîne. Pour de plus amples renseignements, communiquez avec votre détaillant audio Rotel autorisé. On peut aussi communiquer directement avec Rotel en cas de besoin.
Conserver la boîte d'emballage d'origine de l'amplificateur RC-995 ainsi que le matériel d'emballage fourni en cas de besoin. L'amplificateur de commande RC-995 peut subir des dommages importants s'il est expédié ou déplacé sans son emballage d'origine.
Remplir et retourner la carte d'enregistrement que l'on retrouve dans la boîte de l'appareil. Conserver aussi la facture d'achat de l'appareil. Cette pièce justificative est nécessaire si l'appareil doit être réparé sous garantie étant donné qu'on y retrouve la date d'achat de l'amplificateur.
Emplacement
Tout comme toutes les autres composantes audio qui traitent des signaux de faible intensité, l'amplificateur de commande RC-995 peut être affecté par son environnement. Ne pas placer l'amplificateur RC-995 sur un amplificateur de puissance afin de réduire le risque de bourdonnement ou d'interférence. Nous recommandons d'installer l'amplificateur RC-995 dans un meuble conçu pour les appareils audio domestiques. Ce genre de meuble est conçu pour réduire ou éliminer les vibrations qui peuvent avoir un effet négatif sur la qualité sonore des appareils audio. Demandez conseil à votre détaillant Rotel à propos des meubles de rangement et de l'installation appropriée des composantes audio.
Garder les cordons d'alimentation, les câbles de signaux numériques et les câbles audio éloignés les uns des autres afin de réduire le risque que les cordons d'alimentation ou que les câbles numériques ne produisent du bruit ou de l'interférence. N'utiliser que des câbles blindés de qualité afin d'éviter que des bruits ou de l'interférence ne dégradent la qualité sonore de la châta. Pour de plus amples renseignements ou des conseils sur les câbles à utiliser dans votre châte, consultez votre détaillant Rotel.
Prise de courant secteur
L'amplificateur RC-995 n'utilise pas beaucoup de courant. Il est doté de deux prises de courant auxiliaires à l'arrière. Ces prises peuvent servir à alimenter d'autres appareils. Il est donc préférible de brancher l'amplificateur RC-995 directement dans une prise de courant secteur polarisée à deux broches. Éviter les cordons de prolongation. On peut aussi utiliser une liSière de courant pour service intensif à condition que la liSière et la prise de courant secteur soient en mesure d'accepter le courant utilisé par les appareils qui y sont raccordés.
REMARQUE: Ne pas brancher le cordon d'alimentation d'un amplificateur de puissance dans une prise auxiliaire de l'amplificateur de commande RC-995. Les amplificateurs de puissance exigent souvent beaucoup plus de courant que ces prises sont en mesure de fournir.
L'amplificateur de commande RC-995 est configuré d'usine en fonction du courant secteur du pays où il a été vendu (115 volts c. a. ou 230 volts c. a., à une fréquence de 50Hz ou 60Hz). La configuration de la tension secteur est donnée sur le dos de l'appareil.
REMARQUE: Si on doit utiliser l'amplificateur RC-995 dans un autre pays, on peut le reconfigurer pour qu'il puisse accepter une tension secteur différente. On ne doit pas tenter d'effectuer cette conversion soi-même étant donné que l'on s'expose à des tensions dangereuses en ouvrant l'appareil. Pour de plus amples renseignements concernant la conversion de tension, consultez un technicien qualifié ou le Service technique de l'usine Rotel.
Si on doit s'absenter pendant une période prolongée (pour des vacances d'un mois par exemple), il est plus prudent de débrancher l'amplificateur (ainsi que toutes les autres composantes audio et vidéo) pendant son absence.
Commutateur d'alimentation/mise en attente 2 et témoin d'alimentation 1
Le commutateur d'alimentation/attente est placé à gauche sur la façade de l'appareil. Lorsqu'on appuie sur ce commutateur, l'amplificateur est mis en circuit et les témoins d'alimentation s'allument. Si l'on appuie une deuxième fois sur le commutateur, l'amplificateur se met en mode attente et les témoins d'alimentation s'éteignent. Le témoin d'alimentation au-dessus de la touche de mise en attente reste toujours allumé si l'amplificateur est branché dans une prise de courant sous tension.
Prises de courant auxiliaires 16
L'amplificateur de commande RC-995 est doté de deux prises de courant commutées placées à l'arrière de l'appareil. Ces deux prises qui sont en mesure de fournir une tension maximale de 400 watts sont sous tension lorsque l'amplificateur est en circuit. Elles sont inopérantes lorsque l'amplificateur est en attente. Ces prises seront idéalement à alimenter des sources audio telles qu'un lecteur de disques compacts, un récepteur ou un magnétophone et ne devraient pas servir à alimenter un amplificateur de puissance. On risque d'endommager le circuit de mise en attente de l'amplificateur RC-995 si l'on y raccorde des composants qui consomment plus de 400 watts.
Prises d'entrée
(Se reporter au schéma de branchement des entrées phono de la Figure 4.)
L'amplificateur de commande RC-995 est doté de prises d'entrée RCA classiques que l'on retrouve sur presque toutes les composantes audio.
REMARQUE: Pour éviter les bruits intenses désagréables pour vos oreilles et vos haut-parleurs, assurez-vous que la chaîne est hors circuit lorsqu'on effectue des branchements.
Commutateur d'entrée phono 9
L'entrée phono est donc pour recevoir uniquement une cartouche phono à aimant mobile (MM) ou à bobine mobile (MC). Elle est incompatible avec les autres composantes-sources. Régler le commutateur d'entrée phono en fonction de la cartouche phono utilisée. Laisser le commutateur en retrait s'il s'agit d'une cartouche à aimant mobile et l'enfoncer s'il s'agit d'une cartouche à bobine mobile. Certaines cartouches à bobine mobile à haut niveau de tension sont conçues pour fonctionner à la position aimant mobile. En cas de doute, vérifier la tension de sortie et l'impédance d'entrée prévue de la cartouche dans le manuel de l'utilisateur. L'entrée phono de l'amplificateur de commande RC-995 a une impédance d'entrée de 47 kohms et une sensibilité de 2,5 mV à la position MM (aimant mobile) et une impédance d'entrée de 100 ohms et une sensibilité de 0,25 mV à la position MC (bobine mobile). Pour de plus amples renseignements concernant le réglage approprié du commutateur d'entrée phono, consulter un détaillant Rotel autorisé.
Prises d'entrée phono 10
Brancher les prises provenant de la platine tourne-disques dans les entrées phono gauche et droite appropriées sur l'amplificateur RC-995. Si la platine tourne-disques est dotée d'un fil de mise à la terre, raccorder le fil de terre à la borne à vis placée à gauche des entrées phono afin de prévenir les bourdonnements et le bruit.
Entrées sources 1
Les entrées destinées aux lecteurs de disques compacts, aux symtoniseurs et aux appareils auxiliaires sont des entrées sources qui servent à recevoir des composantes telles qu'un lecteur de disques compacts, un magnétoscope à cassette stéréo haute fidélité ou NICAM, un symtonisseur audio ou vidéo, un vidéodisque ou la sortie analogique d'une unité de disque CD-ROM.
Le canal droit et le canal gauche sont clairement identifiés et devraient être branchés dans les canaux correspondants de la source. Les prises RCA de gauche sont de couleur blanche alors que les prises de droite sont de couleur rouge. Utiliser des câbles RCA de haute qualité pour brancher les sources d'entrée à l'amplificateur RC-995. Demandez conseil auprès de votre détaillant Rotel à propos des câbles.
Branchement d'un magnétophone 12
Les entrées Tape 1 (magnétophone 1) et Tape 2 (magnétophone 2) peuvent être branchées à n'importe quel appareil d'enregistrement/lecture qui accepte une entrée-source et des signaux de sortie analogiques. Il s'agit habituellement d'un magnétophone classique.
Lorsqu'on raccorde un magnétophone à l'amplificateur RC-995, on doit se rappeler que les sorties du magnétophone doivent être raccordées aux entrées de l'amplificateur RC-995 et que les entrées du magnétophone doivent être raccordées aux sorties de l'amplificateur. Comme avec toute autre source, on doit s'assurer que brancher le canal droit et le canal gauche dans les canaux correspondants des composantes. Utiliser des câbles de haute qualité pour éviter une perte de qualité sonore.
Prises de sortie
REMARQUE: L'amplificateur RC-995 est doté de prises de sortie RCA et de prises de sortie XLR. Les deux paires de prises ne doivent jamais être utilisées en même temps.
Commutateur de sortie équilibrée 14
Lorsqu'on utilise les sorties dotées de prises RCA, le commutateur de sortie équilibrée doit être placé à la position Off (hors circuit). Placer le commutateur à la position On (en circuit) si on utilise les sorties équilibrées dotées de prises XLR.
Prises de sortie RCA 13
La plupart des amplificateurs de puissance sont dotés de prises de sortie de type RCA. Le cas échéant, on doit placer le commutateur de sorties équilibrées à la position off (hors circuit). Brancher ensuite une paire de câbles entre les sorties de l'amplificateur RC-995 et ses entrées. Comme toujours, utiliser des câbles de haute qualité et s'assurer de brancher les sorties du canal droit et du canal gauche aux canaux correspondants sur l'amplificateur.
Remarque: L'amplificateur de commande RC-995 est doté de deux paires de prises de sortie RCA. La deuxième paire de prises de sortie peut être employée dans une chaîne personnalisée pour alimenter un deuxième amplificateur de puissance ou pour acheminer un signal à un processeur de signaux spécial.
Prises de sorties équilibrées XLR 15
Les sorties de type XLR de l'amplificateur de commande RC-995 sont dites équilibrées. Elles permettent de placer l'amplificateur de puissance à une plus grande distance de l'amplificateur de commande RC-995 sans perte de qualité sonore ou bruit attribuables à la longueur des câbles. Toutefois, l'amplificateur de puissance que l'on utilise avec l'amplificateur de commande RC-995 doit lui aussi être doté de prises d'entrée équilibrées XLR.
Lorsqu'on utilise les sorties équilibrées XLR, le commutateur de sortie équilibrée 14 doit être réglé à la position On (en circuit). Raccorder ensuite un cable doté de prises XLR aux sorties de l'amplificateur de commande RC-995 et aux entrées de l'amplificateur de puissance. S'assurer de faire correspondre les canaux de gauche aux canaux de droite. Pour de plus amples renseignements sur le type de cable à employer, consultez votre détaillant Rotel autorisé.
Commande de volume 5
La commande de volume permet d'augmenter ou de réduire le volume sonore simultanément sur les deux canaux. Tourner la commande de gauche à droite pour augmenter le volume et de droite à gauche pour le réduire.
Commande de balance 6
La commande de balance permet de varier l'intensité sonore d'un canal par rapport à l'autre. Tourner la commande de balance vers la droite pour augmenter le volume du canal de droite et vers la gauche pour augmenter le volume du canal de gauche.
Sélecteur de source 8
La position du sélecteur de source détermine quelle source achemine le signal aux sorties principales et à l'amplificateur de puissance. Un témoin à diode électroluminescente placé près de la source sur la façade de l'amplificateur de commande RC-995 indique la source dont on a besoin.
Sélecteur d'enregistrement 7
La position du sélecteur d'enregistrement détermine quels signaux d'entrée sont acheminés aux sorties d'enregistrement. Un témoin à diode électroluminescente placé près du nom de la source sur la façade de l'appareil indique quelle source a été sélectionnée. Si on ne désire pas enregistrer, on devrait placer le sélecteur d'enregistrement à la position "Off" (hors circuit) afin de réduire le risque d'interférence des autres composantes de la chaîne.
En utilisant un sélecteur d'enregistrement indépendant du sélecteur de source, on obtient beaucoup plus de souplesse de l'amplificateur de commande RC-995. Ainsi, en plaçant le sélecteur d'enregistrement à la position CD et le sélecteur de source à la position Tuner (syntoniseur), on peut enregistrer un disque compact tout en écoutant le syntoniseur.
Pour copier un enregistrement d'un magnétophone à un autre, le magnétophone-source devrait être branché dans l'entrée Tape 1 (magnétophone 1) et le sélecteur d'enregistrement devrait être réglé à la position Tape 1 (magnétophone 1). L'appareil qui enregistre le signal devrait être branché dans la sortie Tape 2 (magnétophone 2).
Prise d'écouteurs 3
La prise d'écouteurs sert à recevoir une paire d'écouteurs aux fins d'écoute discrète. Cette prise accepte une prise mâle 1/4 po. Si les écouteurs sont dotés d'une prise d'un autre genre telle qu'une mini-prise 1/8 po, on devra utiliser un adaptateur. Communiquer avec un détaillant Rotel autorisé pour connaître le genre d'adaptateur qui convient. Remarque : Lorsqu'on branche une paire d'écouteurs dans la prise d'écouteurs, le signal n'est pas coupé aux sorties, l'amplificateur de puissance continue à recevoir un signal et les haut-parleurs continuent à fonctionner.
Capteur de la télécommande 4
Le capteur de la télécommande est placé à la droite de la prise d'écouteurs sur la façade de l'appareil. Ce capteur est conçu pour capter les signaux infrarouges émis par la télécommande. Ne pas obstruer le capteur afin de permettre à la télécommande de fonctionner correctement. La télécommande peut aussi être affectée si elle est exposée à la lumière vive, surtout aux rayons du soleil. Le fonctionnement de la télécommande RR-949 peut aussi être affecté si les piles sont faibles.
Dépannage
La plupart des difficultés que l'on retrouve sur une chaîne audio sont attribuables à de mauvais branchements ou à de mauvais réglages. Si un problème survient, en déterminer l'origine, vérifier les réglages et en déterminer la cause. Effectuer ensuite les changements qui s'imposent. S'il n'y a pas de son, se reporter aux suggestions suivantes :
Le témoin d'alimentation n'est pas allumé
Le témoin d'alimentation devrait toujours être allumé lorsque l'amplificateur de commande RC-995 est branché dans une prise de courant secteur. S'il ne s'allume pas, vérifier si la prise de courant fonctionne en branchant un autre appareil ou une lampe. S'assurer que la prise de courant n'est pas contrôlée par un commutateur qui a été mis hors circuit.
Remplacement du fusible
Si un autre appareil fonctionne lorsqu'on le branche dans la prise de courant et si le témoin d'alimentation du RC-995 refuse toujours de s'allumer lorsqu'on branche l'amplificateur, le fusible interne est sans doute grillé. Si on croit que le fusible est grillé, communiquez avec votre détaillant Rotel autorisé pour faire remplacer le fusible.
Absence de son
Vérifier si la composante-source achémie bien le signal. S'assurer que les câbles entre les entrées de la composante-source et celles de l'amplificateur de commande RC-995 sont bien branchés. S'assurer aussi que le sélectionneur de source est réglé à la bonne entrée. Vérifier si l'amplificateur de puissance est alimenté et s'il fonctionne. Vérifier aussi la filature entre l'amplificateur de commande RC-995 et l'amplificateur de puissance et entre l'amplificateur de puissance et les enceintes.

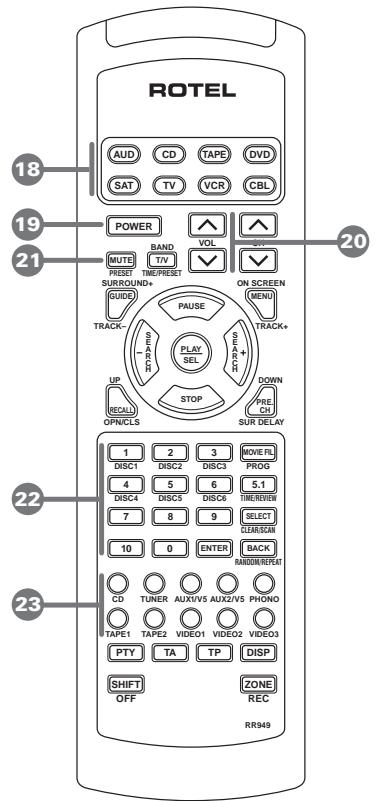

Télécommande RR-949
L'amplificateur de commande RC-995 vient avec une télécommande manuelle qui fait beaucoup plus que commander l'amplificateur RC-995. Il s'agit d'une télécommande programmable polyvalente qui peut commander jusqu'à 8 composantes audio/vidéo différentes.
Un manuel qui vient avec la télécommande donne des renseignements détaillés sur la façon de programmer et d'utiliser la télécommande RR-949 afin qu'elle remplace toutes les télécommandes de la chaîne. Cette section ne donne que les renseignements qui concernent l'utilisation de la télécommande RR-949 avec l'amplificateur de commande RC-995.
Remarque : Plusieurs des fonctions que l'on retrouve sur la télécommande se retrouvent aussi sur la façade de l'amplificateur RC-995 et ne sont données qu'à titre de référence. Pour plus de renseignements, se reporter à la section de ce manuel traitant des commandes sur la façade de l'amplificateur de commande.
Programmation de la télécommande RR-949
La télécommande RR-949 doit d'abord être programmée avant d'être en mesure de commander l'amplificateur RR-995.
Première étape : Assigner d'abord une des touches de besoin de composante à l'amplificateur RC-995. Dans l'exemple qui nous intéresse, on assigne la touche ("AUD") à l'amplificateur RC-995. Appuyer sur la touche "AUD" dans la partie inférieure de la télécommande tout en appuyant sur la touche Mute (mise en sourdine). Maintenir les deux touches enfoncées pendant au moins une seconde. La prochaine étape doit être effectuée dans les 20 secondes, sinon, la télécommande RR-949 reviendra au mode d'utilisation standard.
Deuxième étape : Utiliser les touches numériques pour entrer le code de 3 chiffres. S'il s'agit du RC-995, appuyer sur 001 (ou sur 002 si on utilise l'appareil RR-949 avec l'appareil RT-940). Appuyer sur un chiffre du code à la fois.
Troisième étape : Stocker le nombre de code en mémoire en appuyant à nouveau sur la touche “AUD”.
Lorsque la programmation est terminée, la télécommande RR-949 commande l'amplificateur RC-995 dès que l'on a appuyé sur la touche "AUD". Elle continue à commander l'amplificateur tant que l'on n'aura pas appuyé sur une autre touche de choix de composante, ce qui permettra de commander la composante affectée à cette touche. Lorsqu'on appuie sur l'une des touches de commande, le témoin de la composante clignote, ce qui indique que l'on choisit cette composante.
Touches de choix de composante 18
Appuyer sur une de ces touches pour choisir la composante que l'on désire commander.
Commutateur d'alimentation 19
Ce commutateur est le même que le commutateur d'attente que l'on retrouve sur la façade de l'amplificateur de commande RC-995. Appuyer sur ce commutateur pour activer l'amplificateur de commande RC-995. Appuyer à nouveau sur le commutateur pour désactiver l'amplificateur.
Touches de volume 20
Ces touches reproduisent la fonction de la commande de volume sur la façade de l'amplificateur de commande. Appuyer sur la touche Volume up pour augmenter le volume sonore et sur la touche Volume down pour le diminuer.
Touché de mise en sourdine 21
Appuyer sur la touche de mise en sourdine pour permettre le son en sourdine. Appuyer à nouveau sur la touche pour revenir à un son normal. La diode électroluminescente sur la commande de volume clignote lorsque l'appareil est mis en sourdine.
Touches de choix d'entrée 23
Deux rangées de touches reproduisent la fonction de la commande de sélection de source que l'on retrouve sur la façade de l'amplificateur de commande RC-995. Choisis une source en appuyant sur la touche correspondante.
Touches numériques 22
Il s'agit de dix touches numériques numérotées de 1 à 10 que l'on utilise avec l'amplificateur RC-995 uniquement lorsqu'on entre le code d'adresse de 3 chiffres lors de la première programmation de la télécommande.
Sensibilité d'entrée / Impédance d'entrée
Phono - Bobine mobile
Phono - Aimant mobile
Ligne
Sensibilité de sortie / Impédance de sortie
Réponse en fréquences
Entrée phono
Entree ligne
Rapport signal/bruit (IHF "A" pondéré)
Phono - Bobine mobile/Aimant mobile
Ligne
Alimentation
European Version
USA Version
Consummation
<0.004% à une sortie de 1 V
250 (V / 100 ohms)
2,5 mV / 47 kohms
150 mV / 18 kohms
16mV/160mV
1 V/100 ohms
20 Hz - 20 kHz, ±0,2 dB
4 Hz - 100 kHz, ±0,5 dB
70 dB/75 dB
100 dB
230 Volts, 50 Hz
115 Volts, 60 Hz
13 Watts
440 × 70 × 325 mm
173/8 x 23/4 x 123/4"
5.4 kg, 11.9 lb
Toutes les specifications de cet appareil étaient exactes au moment de l'impression
de ce guide. Rotel se réserve le droit de les modifier sans préavis.
