| Tipo di prodotto | Amplificatore di controllo stereo (preamp) |
| Marca | ROTEL |
| Modello | RC-995 |
| Dimensioni (L × A × P) | 440 × 70 × 325 mm |
| Peso | 5.4 kg |
| Alimentazione | 230 V, 50 Hz (versione europea) / 115 V, 60 Hz (versione USA) |
| Consumo elettrico | 13 W |
| Ingressi audio | Phono (MM/MC), CD, Tuner, Aux, Tape 1, Tape 2 (RCA) |
| Uscite audio | 2 x RCA (preamp), 2 x XLR bilanciate, uscita cuffia 1/4" |
| Risposta in frequenza | Ingresso linea: 4 Hz - 100 kHz ±0.5 dB; Ingresso phono: 20 Hz - 20 kHz ±0.2 dB |
| Rapporto segnale/rumore | Phono MC/MM: 70/75 dB; Linea: 100 dB |
| Distorsione armonica totale | < 0.004% a 1 V |
| Sensibilità d'ingresso (phono MC) | 0.25 mV / 100 ohm |
| Sensibilità d'ingresso (phono MM) | 2.5 mV / 47 kohm |
| Sensibilità d'ingresso (linea) | 150 mV / 18 kohm |
| Funzioni principali | Controllo del volume, bilanciamento, selettore di sorgente, selettore di registrazione, muting, telecomando IR programmabile RR-949 |
| Manutenzione e pulizia | Pulire il cabinet con un panno asciutto o un aspirapolvere |
| Sicurezza | Non esporre a umidità o acqua; non ostruire le aperture di ventilazione; affidare ogni riparazione a un tecnico qualificato |
| Pezzi di ricambio e riparabilità | Nessun pezzo utilizzabile dall'utente; sostituzione del fusibile interno da parte di un tecnico qualificato |
| Informazioni generali | Progettato per uso domestico; compatibile con testine phono MM e MC; trasformatore toroidale e condensatori su misura |
Domande frequenti - RC-995 ROTEL
Domande degli utenti su RC-995 ROTEL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore audio-video in formato PDF gratuitamente! Trova il tuo manuale RC-995 - ROTEL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RC-995 del marchio ROTEL.
MANUALE UTENTE RC-995 ROTEL
Manuale di Istruzioni
Collegamenti cavi RCA
Conexiones RCA
Collegamenti uscite bilanciate XLR
Collegamenti ingresso Phono
Collegamenti ingresso linea
Collegamenti registratore
Non contiene parti ad uso dell'utente. Per l'assistenza Fate riferimento a personale qualificato.
Avverenza:
Per ridurre il rischio di scossa o incendio, non esponete quello appareccchio a pioggia o umidità. Non lasciate che oggetti estranei cadano all'internalo dell'appareccchio. Nel caso quello venisse esesto a umidità o un oggetto estraneo vi cadesse all'internalo, togliete immediamente il cordone di alimentazione dalla parete. Portate l'appareccchio a una persona qualificata per la manutenzione per effettuire un controlo e le necessarie riparazioni.
Leggere le istruzioni tutte le istruzioni d'uso e di sicurezza prima di attivare l'apparecchiatura. Conservate quello manuale di istruzioni per farvi riferimento in caso di sicurezza.
Seguite tutte le avventenze e le istruzioni di sicurezza in quello manuale e sul prodotto stesso. Seguite tutte leindicazioni diutilizzo.
Pulite l'apparecchio solo con un panno asciutto o un aspirapolvere.
Mantenetete le presi di ventilazione sull'apparecchiatura libere. Per esempio, l'apparecchiatura non dovrebbe essere posta su un letto, divano, tappeto, o posti che possano bloccare le aperture di ventilazione. Se l'apparecchiatura viene collocata una libreria o in un armadietto ci deve essere sufficiente passaggio d'aria introno all'apparecchio per rendere possibile un corretto raffreddamento.
Mantenetete l'apparecchiatura lontano da caloriferi, termostati, stufe, o altri apparecchi che producano calore
L'apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo e del voltaggio segnato sul pannello posteriori dell'apparecchiatura.
Collegate l'apparecchiatura ad una presa di alimentazione solo con il cavo di alimenazione provvisto a due fili polarizzati o con uno similare. Non modificate in alcun caso il cavo fornito. Non cercate de vegetare la messa a terra o la polarizzazione. Il cavo dovrebbe essere collegato a una spina a muro a due poli compatibile con la presa a lamella. Non fate uso di prolonghe.
Non fate passare i cavi di alimentazione dove potrebbero essere calpestati o piegati ad angoli acuti, esposti a calore o danneggiati in alcun caso. Fate particolare attenzione al cavo di alimentazione in corrispondenza della spina e del punto da cui esce dall'apparecchiatura.
Il cordone di alimentazione dovrebbe essere scollegato quando l'apparecchiatura è inutilizzata per un periodo piuttosto lungo.
Smettete immediatamente di utilizzato l'apparecchiatura e fatela ispezionare e/ o controllare da un'assistenza qualificata se:
a. Il cavo di alimentazione o la spina sono stati danneggiati.
b. Oggetti sono caduti, o del liquido è stato versato nell'apparecchio.
c. L'appareciatura è stata esposta alla pioggia.
d. L'apparecchiatura non sembra funzionare in modo normale.
e. L'apparecchiatura è caduta, o il cabinet è rimasto danneggiato.
L'apparecchiatura dovrebbe essere collocata su una superficie fissa e piana forte abbastanza per portarne il peso. Non collocate l'apparecchiatura su un carrello mobile che potrebbe ribaltarsi.
AVVERTENZA
PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA NON ESPONETE L'APPARECCHIO A PIOGGIA O UMIDITA
ATTENZIONE
Rischio di scossa elettrica, non apriere.
Avverenza: per ridurre il rischio di scossa, non togliete il coperchio del cabinet. Non contiene parti utili per l'utente. Per l'assistenza fate riferimento a personale qualificato.
Indices
(i numeroi in grassetto fanno riferimento alle illustrazioni)
Alcune parole sulla Rotel 24
Per cominciare 24
Alcune precauzioni 24
Posizionamento 24
Cavi 24
Collegamento alla rete e controli 25
Ingressoin corrente alternata 25
Interrupttre standby/accensione 2
e spia di accensione 1 25
Uscite di alimentazione ausiliarie 16 25
Collegamenti di segnali in ingresso 25
Interruttore per la selezione dell'ingresso fono 9 25
Collegamento dell'ingresso fono 10 25
Ingressi di livello di linea 11 26
Collgamenti del registraratore 12 26
Collegamenti in uscita 26
Interruptore per uscite bilanciate 14 26
Uscite RCA 13 26
Uscite bilanciate XLR 15 26
Comandi del pannello anteriore 26
Controllo del volume 5 26
Controllo del balance 6 26
Selettore di ascolto 8 27
Selettore di registrazione 7 27
Uscita cuffia 3 27
Sensore comando a distanza 4 27
Ricerca guasti 27
La spia di accensione non si illumina 27
Sostituzione del fusibile 27
Nessun suono 27
Comando a distanza RR-949 28
Programmazione dell'RR-949 28
Pulsanti di selezione del componente 18 28
Pulsante di alimentazione 19 28
Pulsanti del volume 20 28
Pulsante Mute 21 28
Pulsanti per la selezione dell'ingresso 23 28
Pulsanti numerici 22 28
Caratteristica 41
Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato a "voltaggio elevato" all'internalo del prodotto che può essere abbastanza potente da costituire pericolo di folgorazione.
Il punto esclamativo entro un triangolo equilatero vi avertte della presenza di istruzioni importanti per l'utilizzo e la manutenzione nel manuale che accompagna l'apparecchiatura.
Alcune parole sulla Rotel
Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirre prodotti eccezionaliagli audiofiliee amanti della musica ad un costo non elevato è condiviso da tutti alla Rotel.
Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzar il prodotto nel miglior modo possibile. Così potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti proprio nella Rotel.
La fama di eccellenza della Rotel è stata gadagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica agli giorni. I loro commenti confermano l'obiettivo della società - La ricerca di un appearecchio che sia musicale, affidabile e conveniente.
Vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale.
Per cominciare
Grazie per aver acquistato il preamplificatore stereo con commande a distance Rotel RC-995. Utilizzato in un impianto hi-fi di alta qualità o in unsystema home theater vi garantirà numerousi anni di intrattenimento musicale.
L'RC-995 è un preamplificatore versatile di elevate prestazioni. Tutti gli aspetti del design sono stati ottimizzati per conservare la piena gamma dinamica e per restituirvi anni i minimi dettagli della vostra musica. L'RC-995 ha uno stadio di alimentazione altamente regolato che comprende un trasformatore toroidale specificamente progettato alla Rotel e da apposti condensatori slit-foil. Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all'RC-995 di riproduire i segnali audio più complessi. Questo tipo di progettò è più costoso da produrre ma è migliorere per la musica.
Le uscite del preamplificatore RC 995 sono via XLR (bilanciate) che RCA. Abbiamo progettato le schede dei circuiti stampati (PCB) con Tracce a Circuito Simmetrico. Ciò garantisce che il tempo esatto della musica venga mantenuto e fedelmente riproduzione. Il circuito dell'RC-995 contiene resistenze a film metallico e condensatori in polistirene o polipropilene che vengono utilizzati in parti importanti sul percorso del segnale. Tutti gli aspetti di quello progettto sono stati studiati con lo scopo finale della più fedele riproduzione sonora.
L'RC-995 ha un eccezionale stadio di preamplificazione phono, derivato dal più raffinato preamplificatore fono, l'RHQ 10. Lo stadio di preamplificazione può essere utilizzato sua con un fonorivelatore a magnete mobile (MM) o a bobina mobile (MC). Questo dimostra il nostro impegno verso la qualità sonora del giradischi e il nostro interesse nella riproduzione di buona musica.
L'installazione dell'RC-995 e il suo funzionamento sono facili. Se avete più esperienza con altri sistemi stereo, non dovreste incontrare alcuna dificoltà. Collegate semplicamente i componenti abbinati e ascoltate la musica.
Alcune precauzioni
Leggete attendamente quello manuale. Oltre alle istruzioni relative alle istruzioni di base e al funzionamento fornisce interessanti informazioni su diverse configurazioni di sistema dell'RC-995 comeindicazioni generali che vi aiuteranno a ottenerestre pastazioni ottimali dal vosto impianto. Vi preghiamo di contattare il vosto rivenditore autorizzato Rotel per consigli o domande. Inoltre tutti nei alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti.
Conservate l'imballaggio dell'RC-995 e tutto il materiale di imballaggio interno per un uso futuro. Trasportare l'RC-995 in un imballo non originale potrebbe danneggiare il vosto preamplificatore.
Compilate e inviate la carta di registrazione allegata all'RC-995. Assicuratevi sono di conservare la ricevuta della vendita originale. E' il vosto migliorare documento per la data di acquiresti di cui avrete bisogno agli volta sua necessario il servizio di garanzia.
Posizionamento
Come tutti i componenti audio che utilizzato segnali a basso livello, l'RC-995 più essere condizionato dal suo ambiente. Non appoggiate l'RC 995 sulla amplificatore di potenza. Questo ridurà al minimo il surriscaldamento e le possibili interferenze o disturbi. Vi raccomandiamo di installarlo in mobili progettati per accigliere componenti audio. I mobili apposti sono progettati per ridurre o perfino eliminare le vibrazioni che possono influenzare negativamente la qualità sonora. Chiedete consiglio al vostro rivenditore autorizzato Rotel hi-fi circa l'arredamento dedicato e una corretta istallazione dei componenti audio.
Cavi
Durante l'installazione fate attenzione a mantenere separati i cordoni di alimentazione dai cavi di segnale digitali e quelli di segnale audio normali. Questo ridurra la possibilità di un'interferenza e disturbo fra i cordoni di alimentazione o i cavi digitali. Utilizzando cavi schermati di alta qualità contribuiràanche a evitare che disturbo o interferenza riducano la qualità sonora del vosto impianto. Se avete domande contattate il vosto rivenditore autorizzato Rotel per un consiglio sul migliorere cavo per il vosto impianto.
Collegamento alla rete e controli
Ingresso in corrente alternata 17
L'RC-995 non impiega una notevole quantità di corrente. Tuttavia, ci sono due uscite di alimentazione auxiliarie sulla parte posteriore dell'apparecchiatura che possono essere utilizzate per fornire alimentazione ad altre unità. Pertanto l'RC-995 sarebbe meglio fosse collegato in genere direttamente a una presa a muro polarizzata a due poli. Non usate una prolunga. Una robusta ciabatta a prese multiple più pilotare la corrente richiesta dall'RC-995 e dagli altri componenti collegati adessa.
NOTA: Non collegate il cordone di alimentazione di un amplificatore di potenza alle uscite di alimentazione ausiliarie sull'RC-995. Gli amplificatori di potenza spesso necessitano maggiore alimentazione di quella che queste uscite possano fornire.
Il vostro RC-995 è gli stato predisporto in fabbrica per il voltaggio corretto per il paese dove lo avete acquistato (o 115 volt o 230 volt con una Frequenza di linea di o 50Hz o 60Hz ). La configurazione di linea di corrente alternata è individata su un adesivo sul pannello anteriore.
NOTA: Nel caso dovesto trasportare il vostro RC-995 in un altre paese è possibile riconfigurare l'amplificatore per un utilizzo su una diversa linea di voltaggio. Non cercate di provvedere a但这a conversione da soli. Aprirle il cabinet dell'RC-995 vi espone a voltaggi pericolosi. Consultate personale di servizio qualificato o il centro di servizio della Rotel per informazioni.
Se vi assentate da casa per un lungo periodo, come una vacanza di un mese, è consigilabile staccare il vosto amplificatore alla rete (così come per gli altri componenti audio e video) durante la vostra assenza.
Interruttore standby/accensione 2 e spia di accensione 1
L'interruttore standby/accensione è collocato sul lato sinistro del pannello anteriore. Quando viene premuto l'RC-995 si attiva e le spie di indicazione della funzione si illuminano. Premendo nuovamente l'interruttore Standby si porra l'RC-995 in modalità "standby" e leindicazioni della funzione si spegneranno. La spia di indicazione di alimentazione al di sopra del tasto standby è sempre illuminata quando l'RC-995 e collegato a un'uscita in corrente alternata "attiva".
Uscite di alimentazione aesiliarie 16
L'RC-995 è provvisto di due uscite con interruptore sul pannello posteriore. L'alimentazione è disponibile da queste uscite quando l'RC-995 è acceso. L'alimentazione a queste due uscite viene disattivata quando l'RC-995 si trova in modalità Standby. Queste uscite possono fornire fino a un totale di 400 watt. Sono adatte per fornire alimentazione a sorgenti di segnale comelettori CD, sintonizzatori, o piastre di registrazione. Non dovrebbero essere utilizzate per amplificatori di potenza. Collegando componenti che richiedono più di 400 watt a queste uscite potrebbe voler dire danneggiare l'interruttore standby dell'RC-995.
Collegamenti di segnale in ingresso
(vedi figura 4 per le illustrazioni del collegamento dell'ingresso fono) L'RC-995 ha connettori di ingresso convenzionali del tipo RCA, il tipo che si trovava su quasi tutti gli appearecchi audio.
Note: per evitare rumori forti che non sarebbero apprezzati ne'da voi ne'dai diffusori, assicuratevi che l'impianto sua spento quando effettuate qualsiasi collegamento di segnale.
Interruttore per la selezione dell'ingresso fono 9
L'ingresso fono è specifico per un fonorivelatore a magnete mobile (MM) o a bobina mobile (MC) ed è incompatibile con componenti di livello di linea. Posizione l'interruttore per la selezione dell'ingresso fono ⑨ per il tipo di fonorivelatore che state utilizzando. Lasciate il tasto dell'interruttore in posizione esterna per una testina a magnete mobile. Spingete il tasto all'interno per una testina a bobina mobile. Alcune testine moving coil ad alta uscita sono progettate per funzionare in posizione magnete mobile. Se avete dei dubbi sul settaggio corretto, controllate il manuale di istruzione per la vostra testina fonoper le informazioni che riguardano il suo voltaggio in uscita e l'impenenza d'ingresso prevista. L'ingresso fono ha 47 kOhm di impedenza di ingresso e 2.5V di sensibilità nella posizione MC. Se aveste ancora fornanda sul settaggio corretto dell'interruttore di selezione dell'ingresso fono, consultate il vosto rivenditore autorizzato Rotel.
Collegamento dell'ingresso fono 10
Collegate il cavo del giradischi negli ingressi fono apposti destro e sinistro. Se il giradischi ha un cavo di messa "a terra" collegate quello cavo al terminale a vite alla sinistra degli ingressi fono. Contribirà ad evitare il ronzio e il disturbo.
Ingressi di livello di linea 11
(Vedi figura 5 per l'illustrazione del collegamento dell'ingresso di livello di linea)
Il CD, il video, il sintonizzatore e gli ingressi Aux dell'RC-995 sono ingressi "line level". Servono per collegare componenti come ilettori CD, i registratori a cassetta video HiFi o NICAM, i sintonizzatori per l'audio o il video, ilettori Laser Disc o l'uscita analogica da unlettore CD ROM.
I canali destro e sinistro sono chiaramente etichettati e dovrebbero essere collegati ai canali corrispondenti del componente di sorgente. I connettori RCA del canale sinistro sono bianchi, i connettori del canale destro sono rossi Utilizzate cavi RCA di alta qualità per collegare componenti di sorgente in ingresso all'RC-995. Chiedete al vostro rivenditore autorizzato Rotel per avere un consiglio sui cavi.
Collegamenti del registraratore 12
(Vedi figura 6 per l'illustrazione del collegamento al registraratore)
Gli ingressi e le uscite Tape 1 e Tape 2 sono essere collegate a qualsiasi appearecchio di registrazione/riproduzione che accetti segnali standard di ingresso e di uscita di livello di linea analogici. Generalmente si trattare di un registratore a cassetta convenzione.
Quando collegate un registratore all'RC-995 ricordate che le uscite del registratore devono essere collegateagli ingressi tape dell'RC-995. Allo stesso modo le uscite tape dell'RC-995 devono essere collegateagli ingressi del registratore.Come per alte sorgenti assicuratevi di collegare i canali destro e sinistro di agli apparecchio al giusto canale sui componenti in abbinamento. Utilizzate cavi di collegamento di alta qualità per evitare una perdita della qualità sonora.
Collegamenti in uscita
NOTA: L'RC-995 è provvisto di connettori in uscita del tipo RCA e XLR. I due tipi di uscite non devono essere utilizzati contemporaneamente.
Interruttore per uscite bilanciate 14
Quando le uscite RCA sono in uso, l'interruttore di uscita bilanziato deve essere posto in posizione OFF. Ponete l'interruttore in posizione ON quando utilizzate le uscite bilanziate XLR.
Uscite RCA 13
(vedi figura 2 per l'illustrazione dei collegamenti per l'uscita RCA) La maggior parte degli amplificatori hanno connettori in ingresso del tipo RCA. Con tali amplificatori l'interruttore per le uscite bilanciate ① delve essere settosto in posizione OFF. In seguito collegate un set di cavi fra le uscite dell'RC-995 e gli ingressi dell'amplificatore. Come sempre utilizzate cavi di alta qualità e assicuratevi di collegare le uscite per i canali destro e sinistro dell'RC-995 ai canali corretti dell'amplificatore.
NOTA: Ci sono due set di uscite RCA sull'RC-995. Il secondo set di uscite può essere utilizzato in configurazioni Custom per pilotare un secondo amplificatore di potenza o per fornire un segnale a un processore di segnale speciale.
Uscite bilanciate XLR 15
(vedi figura 3 per l'illustrazione di collegamento per l'uscita bilanziata XLR)
Le uscite del tipo XLR dell'RC-995 sono uscite "bilanciate". Queste offrono il vantageg di permettere all'amplificatore di potenza di essere collocato a grande distance dall'RC-995 sulla cava lunghi. Naturalmente l'amplificatore di potenza abbinato deve averere ingressi bilanziati del tipo XLR per poter utilizzato nella caratteristica.
Quando utilizzate le uscite XLR l'interruttore per le uscite bilanciate 14 delve essere collocato in posizione ON. In seguito collegate semplicamente un cavo dotato di connettori XLR alle uscite dell'RC-995 eagli ingressi dell'amplificatore di potenza. Assicuratevi di collegare le uscite dei canali destro e sinistro dell'RC-995 ai giusti canali dell'amplificatore. Se avete domande sul corretto tipo di cavo dautilizzato, consultate il vostro rivenditore autorizzato Rotel.
Comandi del pannello anteriore
Controllo del volume 5
Il dato del volume aumenta o diminuisce il volume in entrambi i canali allo stesso tempo. Ruotate in senso orario per aumentare il volume e in senso antiorario per diminuirlo.
Controllo del balance 6
Il lavoro Balance altera il livello di volume relativo dei due canali. Ruotate il lavoro Balance a destra per augmentare il volume del canale destro. Ruotate lo sinistra per augmentare il volume del canale sinistro.
Selettore di ascolto 8
Il setaggio del selettore di ascolto controllinga quale dei segnali in ingressso va alle uscite principali e all'amplificatore di potenza - o, più sempliciente, quale sorgente si stia ascoltando. La sorgente selezionata viene indicata da una spia che si illumina accanto al nome della sorgente sul pannello anteriore.
Selettore di registrazione 7
La regolazione del selettore di registrazione controllinga quale dei segnali d'ingresso va alle uscite di registrazione. La sorgente scelta viene indicata da una spia che si illumina accanto al nome della sorgente sul pannello anterio. Quando non state registrando, il selettore di registrazione dovrebbe essereosto in posizione OFF per ridurre al minimo la possibilità di interferenza da parte di altre componenti nell'impianto.
Il fatto di avere un selettore di registrazione e di ascolto分开ato aggiuunge un notevole grado di flessibilità al modo in cui l'RC-995 può essere utilizzato. Per esempio, regolando il selettore di registrazione sul CD e il selettore di ascolto sul sintonizzatore potreste registrar un CD su un nastro nelle ascoltate il sintonizzatore.
Se desiderate duplicare ("dub") una registrazione da un registratore a un'alto, l'unità di sorgente dovrebbe essere collegata all'ingresso Tape 1. Il selettore di registrazione dovrebbe essereosto in Tape 1. L'unità che registra il segnale dovrebbe essere collegata all'uscita Tape 2.
Uscita cuffia 3
L'uscita cuffia vi permette di collegare la cuffia per un ascolto individuale. Questa uscita ospita una spina per cuffia stereo standard. Se la vostra cuffia ha un altro tipo di spina, come una minispina da 1/8 avrete bisogno di un adattatore. Contattate il vostro rivenditore autorizzato Rotel per acquistare l'adattatore giusto. Nota: l'insertimento di una cuffia non elimina il segnale delle uscite. L'amplificatore di potenza continuera a ricevere un segnale e i diffusori continueranno a funzionare.
Sensore per il dato a distance
Il sensore per il dato a distance è posto alla destra della presa per la cuffia sul pannello anteriore. Capta i segnali a raggi infrarossi provenienti dal dato a distance. Non coprite o bloccate il sensore. Deve essere sgombro da ostacoli altrimenti il dato a distance non può funzionare. Il funzionamento del sensore del dato a distance più agli essere influenzato se viene esposto ad una luce particolarmente intensa come quella del sole. Inoltre le funzioni del dato a distance potrebbero non operare in modo adeguato nel caso le batterie dell'RR-949 fosso zero scariche.
Ricerca dei guasti
Nei sistemi audio multi problemi derivano da collegamenti sbagliati o inadeguate regolazioni dei controlli. Se vi si pone un problema, isolate l'area critica, verificate i comandi, determinate la causa del problema e operate i necessari cambiamenti. Se non siete in grado di far suonare l'RC-995 fate riferimento ai suggerimenti per le condizioni che seguono:
La spia di accensione non si illumina
La spia di accensione standby dovrebbe essere accesa agli volte che l'RC-995 è collegato alla presa di alimentazione nel muro. Se non si accende controllate la presa di alimentazione con un'alto appearecchio elettrico, come una lampada. Assicuratevi che la presa di alimentazione in uso non sia controllata da un interrottatore che è stato disattivato.
Sostituzione del fusabile
Se avete controllato tutto correttamente e non si accende la spia Standby quando l'RC 995 è collegato alla presa di currente potrebbe essersi bruciato il fusibile di alimentazione interno. Se ritenete che ciò sua successo, contattate il vosto rivenditore Rotel per la sostuzione del fusibile.
Nessun suono
Controllate la sorgente di segnale se sta funzionando correttamente. Assicuratte che i cavi alla sorgente di segnaleagli ingressi dell'RC 995 siano collegati correttamente. Controllate che il selettore d'ascolto sua posizionato sull'ingresso correto. Controllate il funzionamento del finale di potenza. Controllate tutti i cablaggi tra l'RC 995 e il finale di potenza e tra il finale e i diffusori.

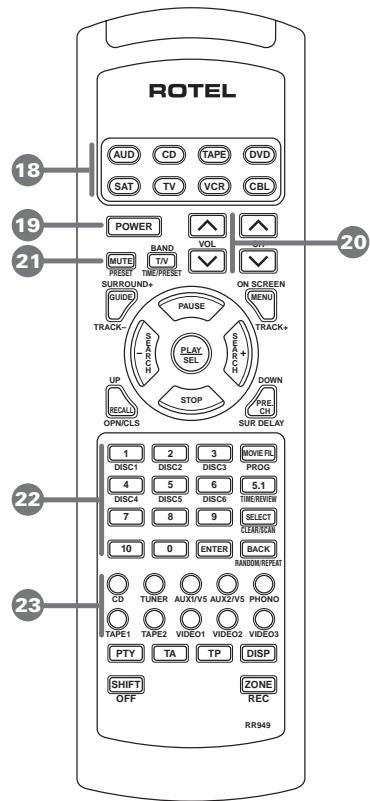

Comando a distanza RR 949
L'RC-995 comprende un comando a distance manuale che fa più che controllare l'RC-995. L'RR-949 è un comando a distance programmabile in tutte le funzioni che può attivare fino a 8 componenti audio/video.
Un manuale separato che accompanies il dato fornisce informazione dettagliata sulla programmazione e l'utilizzo dell'RR-949 per sostituire tutti i comandi a distance nel loro impianto. Questa sezione fornisce solamente l'informatione riguardante l'utilizzo dell'RR-949 con l'RC-995.
NOTA : Molte funzioni duplicano i comandi sul pannello anteriore dell'RC-995 e sono elencate qui solamente per.vostro riferimento. Vi preghiamo di fare riferimento alla categoria per i comandi del pannello anteriore di questo manuale per un'informazione dettagliata.
Programmazione dell'RR-949
L'RR-949 deve essere programmato prima di essere utilizzato per controllare l'RC-995.
Punto 1: In primo luogo dovete assegnare uno dei tasti per la selezione 18 all'RC-995. In quello caso stiamo assegnando all'RC-995 il tasto Audio ("AUD"). Premete il tasto AUD in alto sul commando e premete contemporaneamente il tasto Mute 21 e manteneteli premuti entrambi per almeno un secondo. Il passo segunte deve essere effettuato entro quello periodo di 20 secondi, altrimenti l'RR-949 tornera nella sua modalità operativa standard.
Punto 2: Utilizzate i tasti numerati ② per insertire il codice a tre cître. Per l'RC-995 premete 001 ( o 002 se state'utilizzato l'RR-949 con l'RT-940).
Punto 3: Memorizzate il numero di codice premendo nuovamente il tasto AUD.
Seguendo esta programmazione l'RR-949 operera l'RC-995\ dopo che avrete premuto il tasto AUD. Continuera a fare quello\ fino a che non premerete un altro tasto di selezione che porterà l'RR-949 a controllare il componente assegnato a quel tasto.
Pulsanti di selezione del componente 18
Premete uno di questi tasti per selezionare il componente che l'RR-949 controllerà.
Pulsante di alimentazione 19
Duplica la funzione dell'interuttore Standby sul pannello anteriore. Premete il tasting per attivare l'RC-995. Premetelo nuovamente per disattivarlo.
Pulsanti del volume 20
Questi tasti duplicano la funzione del controllo del volume sul pannello anteriore. Premete Volume Up per augmentare il volume e Volume Down per ridurlo.
Pulsante Mute 21
Premete quello tasto per porre il suono in modalità 'mute'. Premetelo nuovamente per ripristinare l'uscita sonora normale. La spia del controlo del Volume lampeggerà quando l'apparecchio è in modalità "mute".
Pulsanti per la selezione dell'ingresso 23
Due file di tasti che duplicano la funzione del controllo di selezione dell'ascolto sul pannello anteriore dell'RC-995. Selezionate una sorgente di ingresso premendo il tasto corrispondente.
Pulsanti numerici 22
Dieci tasti numerati da 0 a 10. Utilizzati con l'RC-995 solo quando inserte il codice di indirizzo a 3 cifre durante la programmazione iniziale.
ADVERTENCIA:
Distorsione di intermodulazione (60 Hz: 7 kHz, 4:1)
Sensibilità' d'ingresso/impedenza
phono - MC
phono - MM
livello linea
Sovraccarico phono (MC/MM)
Sensibilità' d'uscita/impedenza
Risposta in frequenza
ingresso phono
ingresso di livello di linea
Tensione di alimentazione
European Version
USA Version
Assorbimento
Misure (LxAxP)
Peso
Tutte le caratteristiche sono accurate al momento della stampa. Rotel si riserva il
diritto di apportare miglioramenti alla cunc preavviso
<0.004%
< 0.004% a 1 volt in ascita
250 V / 100ohm
2.5mV/47 kOhm
150mV/18kOh
16mV/160mV
1V/100 Ohm
20Hz - 20kHz, ±0.2 dB
4Hz - 100kHz, ±0.5 dB
70 dB/75 dB
100 dB
230 Volt, 50 Hz
115 Volt, 60 Hz
13 Watt,
440x70x325mm
5,4 kg
stampa. Rotel si riserva il
