| Produkttyp | Stereo-Vorverstärker (Preamplifier) |
| Marke | ROTEL |
| Modell | RC-995 |
| Abmessungen (B × H × T) | 440 × 70 × 325 mm |
| Gewicht | 5,4 kg |
| Stromversorgung | 230 V, 50 Hz (europäische Version) / 115 V, 60 Hz (USA-Version) |
| Stromverbrauch | 13 W |
| Audioeingänge | Phono (MM/MC), CD, Tuner, Aux, Tape 1, Tape 2 (RCA) |
| Audioausgänge | 2 × RCA (Vorverstärker), 2 × XLR symmetrisch, Kopfhörerausgang 6,35 mm |
| Frequenzgang | Line-Eingang: 4 Hz – 100 kHz ±0,5 dB; Phono-Eingang: 20 Hz – 20 kHz ±0,2 dB |
| Signal-Rausch-Verhältnis | Phono MC/MM: 70/75 dB; Line: 100 dB |
| Gesamtklirrfaktor | < 0,004 % bei 1 V |
| Eingangsempfindlichkeit (Phono MC) | 0,25 mV / 100 Ohm |
| Eingangsempfindlichkeit (Phono MM) | 2,5 mV / 47 kOhm |
| Eingangsempfindlichkeit (Line) | 150 mV / 18 kOhm |
| Hauptfunktionen | Lautstärkeregelung, Balance, Quellenwahl, Aufnahmewahl, Stummschaltung, programmierbare Infrarot-Fernbedienung RR-949 |
| Pflege und Reinigung | Gehäuse mit trockenem Tuch oder Staubsauger reinigen |
| Sicherheit | Nicht Feuchtigkeit oder Wasser aussetzen; Lüftungsöffnungen nicht blockieren; Reparaturen nur durch qualifiziertes Fachpersonal |
| Ersatzteile und Reparatur | Keine vom Benutzer verwendbaren Teile; interner Sicherungswechsel durch qualifiziertes Fachpersonal |
| Allgemeine Informationen | Für den Hausgebrauch konzipiert; kompatibel mit MM- und MC-Tonabnehmern; Ringkerntransformator und maßgefertigte Kondensatoren |
Häufig gestellte Fragen - RC-995 ROTEL
Benutzerfragen zu RC-995 ROTEL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr AV-Receiver kostenlos im PDF-Format! Finden Sie Ihr Handbuch RC-995 - ROTEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RC-995 von der Marke ROTEL.
BEDIENUNGSANLEITUNG RC-995 ROTEL
Anschluß der Endstufe über Cinch-Kabel
Anschluß der Endstufe über die symmetrischen Ausgänge
Anschließlich eines Plattenspielers
Anschlieben eines CD-Players
Anschlieben eines Cassettenrecorders
SICHERHEITS- UND WARNHINWEISE
Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes einzel durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist.
Außer den in der Bedienungsanleitung beschreibenben Handgriffen sollenn vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.
Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschließen, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführren.
Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.
Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.
Ist das Gerät z.B. während des Transports über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunst ist.
Die Ventilationsöffnungen am Gerät)dürfen nicht blockiert werden. Stellen Sie das Gerät daher weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Ferner sollte es nicht an einem Ort aufgestellt werden, an dem keine ausreichende Luftzufahr gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).
Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.
SchlieBen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.
Netzkabel sind so zu verlegen, daß sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlußstellen des Gerätes geboten.
Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen, ziehen Sie den Netzstecker aus der Steckdose.
Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:
das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
das Gerat Regen ausgesetzt war,
- das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
das Gerät hingefallen ist bzw. beschädigt wurde.
Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungsa- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, daß an den Anschlußstellen keine Kurz Schlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.
Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.
Inhaltsverzeichnis
(die mit einem Kreis markierten Zahlen beziehen sich auf die Abbildungen)
Die Firma Rotel 18
Zudieser Anleitung 18
Einige Vorsichtsmaßnahmen 18
Aufstellung des Gerätes 18
Kabel 18
Netzspannung und Bedienung 19
Netzanschluß 17 19
Standby-Taste 2 und Betriebsanzeige 1 19
Geschaltete Netzsteckdosen 16 19
Eingangsanschlüsse 19
Schalter für die Phono-Eingangswahl (MM/MC) 9 19
Phono-Eingang 19
Hochgelegeingänge 11 20
Tape-Anschlüsse 12 20
Ausgangsanschluss 20
XLR-Schalter (Balanced Outputs) 14 20
Cinch-Ausgabe 13 20
Symmetrische XLR-Ausgabe 15 20
Bedienelemente an der Gerätefront 21
Lautstärkeregler (Volume) 5 21
Balanceregler 6 21
Listening-Wahlschalter 8 21
Record-Select-Wahlschalter 7 21
Kopfhörerbuchse (Phones) 3 21
Fernbedienungssensor 4 21
Bei Störungen 21
Die Standby-Anzeige leuchtet nicht 21
Austauschen der Sicherung 21
Kein Ton 21
Fernbedienung RR-949 22
So programmieren Sie die RR-949 22
Gerätwahltasten 18 22
Power-Taste 19 22
Lautstärketasten 20 22
Mute-Taste 21 (nur auf der Fernbedienung) 22
Eingangswahltasten 23 22
Zifferntasten 22
Technische Daten 41
Die Firma Rotel
Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, daß sie beschloß, qualitativ hochwertigste HiFi-Produkte herzstellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.
Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.
Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlösigkeit bei gleichzeitig günstigen Preisen.
Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.
Zu dieser Anleitung
Wir danken Ihnen, daß Sie sich für den Rotel-Stereo-Vorversteller RC-995 entschieden haben. Dieses einzigartige Gerät kann optimal in jedem qualitat hochwertigen Audio-System eingesetzt werden.
Der RC-995 überzeugt durch höchste Wiedergabequalität und eine Vielzahl von Ausstattungsmerkmalen. Bei der Entwicklung des RC-995 wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugegeben. Der RC-995 überzeugt mit einem großzügig dimensionierten Netzeil mit Ringkerntransformer und Slit-Foil-Siebkondensatoren. Dieses niederohmige Netzeil hat extreme Leistungsreserven, die es dem Vorverträger ermögen, auch die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profiltiert davon deutlich.
Der RC-995 besitz symmetrische XLR- und unsymmetrische Cinch-Ausgänge. Die Signalwege sind generell streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanälen zu verhindern. Auf der Platine werden hochwertigste Metalfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren integriert, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dieren nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.
Ein weiteres Ausstattungsmerkmal des RC-995 ist eine erstklassige, dem Rotel-RHQ-10 nachemp fundene Phonostufe. Sie ist über einen Schalter problemlos von MM-(Moving Magnet-) auf MC-(Moving Coil-)Systeme umschaltbar. Ein Beweis für unsere Liebe zu Phono und dem Streben nach bester Musikwiedergabe.
Der RC-995 ist einlich zu installieren und zu bedienen. Sollen Sie bereits Erfahrung mit der Installation anderer Stereo-Systeme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an (siehe Anschlußdiagramme am Anfang dieser Bedienungsanleitung).
Einige Vorsichtsmaßnahmen
Lesen Sie sich die BedienungsanleitungIBE vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (itte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhandler in Verbindung.
Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RC-995 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vorverstärkers in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.
Schicken Sie die dem Vorveränder beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihr dem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephemen.
Aufstellung des Gerätes
Wie alle anderen Audio-Komponenten, die niederfrequente Signale verarbeiten, kann die Signalqualität des RC-995 durch seine Umgebung beeinträchtigt werden. Stellen Sie den RC-995 nicht direkt auf eine Endstufe. So verhindern Sie Brummen bzw. Rauschen. Wir empfehlen, inh in entsprechendem HiFi-Mobiliar unterzubRINGen. HiFi-Mobiliar ist so ausgelegt, daß Erschüttungen gedämpft bzw. unterrückt werden, die zu einer Verschlechterung der Klangqualität führen können. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhandler in bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audio-Komponenten beraten.
Kabel
Achten Sieitte darauf, daß Netz-, Digital- und die normalen Audio-Signalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, daß Netz- bzw. Digitalkabel die Signale der Analogkabel stären. Wir empfehlen, qualitativ hochwertige abgeschirmte Kabel zu verwenden. Lassen Sie sich thisbezüglich von ihrer autorisierten Rotel-Fachhändler beraten.
Netzspannung und Bedienung
Netzanschluß ⑦
Der RC-995 bestehtigt keine hohen Strommengen. Es befinden sich\ jedoch zwei geschaltete Netzsteckdosen an der Geräterückseite,\ die als Steckdosen für andere Geräte genutzt werden können.\ Daher sollte der RC-995 direkt an eine zweipolige Wandsteckdose\ angeschlüssen werden. Verwenden Sie kein Verlangerungskabel.\ Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden,\ wen sie (ebenso wie die Wandsteckdose) ausreichende\ Strommengen für die an den RC-995 angeschlossenen\ Komponenten liefern kann.
Hinweis: Schlieben Sie keine Endstufe an die geschalteten Netzsteckdosen des RC-995 an. Endstufen benötigen in der Regel größere Strommengen als sie von diesen Steckdosen gefleert werden können.
Ihr RC-995 wird von Rotel so eingestellt, daß er der in Ihrem Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder 115 Volt Wechselspannung mit einer Netzfrequenz von 50 Hz oder 60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben.
Hinweis: Sollten Sie mit Ihrm RC-995 in ein anderes Land umziehen, kann die Einstellung des Vorverstärkers geändert werden, so daß er mit einer anderen Netzpannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Vorverstärkergehauses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.
Sind Sie für längerere Zeit nicht zu Hause wie z.B. bei einer mehrwöchigen Urlaubsreise, sollen den Sie ihren Vorveränderker (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.
Standby-Taste 2 und Betriebsanzeige 1
Die Standby-Taste ist links in die Gerätefront integriert. Durch Drücken dieser Taste wird der Vorversteller eingeschaltet, und die Funktion-S(LEDs (am Lautstärkeregler, am Record-Select- und Listening-Wahlschalter) beginnen zu leuchten. Durch erneutes Drücken schaltet der Vorversteller in den Standby-Modus, und die LEDs erlischen. Die Betriebsanzeige über der Standby-Taste leuchtet, sobald der RC-995 an eine stromführungste Steckdose angeschlossen ist.
Geschaltete Netzsteckdosen 16
Der RC-995 verfügbar auf der Geräterückseite über zwei zusätzliche Netzsteckdosen für Euroflachstecker, die über die Standby-Taste ein- und ausgeschaltet werden. Behindet sich der RC-995 im Standby-Modus, sind diese Netzanschlüsse abgeschaltet. Die Gesamtschaltleistung dieser Anschlüsse beträgt 400 Watt. Sie sind damit in der Lage, Signalquellen wie CD-Player, Tuner oder Cassettenrecorders mit Strom zu versorgen. Endstufen sollenn nicht an sie angeschlossen werden. Angeschlossene Geräte, die zusammen eine Leistungsaufnahme von mehr als 400 Watt haben, können die Standby-Taste des RC-995 beschädigen.
Eingangsanschlüsse
[siehe Anschlußdiagramm in Abb. 4]
Der RC-995 verfügbar über Cinch-Anschlüsse wie sie praktisch an jeder Audiogerät zu finden sind.
Hinweis: Beim Verkabeln und Anschlieben sollenn alle Geräte abgeschaltet sein.
Schalter für die Phono-Eingangswahl (MM/MC)
Der Phono-Eingang ist ausschließlich für den Anschluß von MM-Moving-Magnet-) bzw. MC-(Moving-Coil-)Phono-Systemen und nicht für den Anschluß von Hochpegel-Komponenten geeignet. Wahlen Sie die korrekte Einstellung für das System, das gerade angeschlossen ist. Drücken Sie den Schalter bei Anschluß eines MC-Systems, halten Sieihn ausgerastet, wenn Sie ein MM-System anschließen möchten. Einige leistungsstarke MC-Systeme sind darauf ausgelegt, in der MM-Position betrieben zu werden. Sollten Sie in bezug auf die korrekte Einstellung Zweifel haben,lesen Sie sichitte die Ihrem Phono-System beiliegende Bedienungsanleitung durch. Sie enthalt Angaben zur Ausgangsspannung und erforderlichen Eingangsimpedanz. Die Eingangsimpedanz am Phono-Eingang beträgt in der MM-Position 47 kOhm, die Empfindlichkeit 2,5 mV. In der MC-Position liegt die Eingangsimpedanz bei 100 Ohm, die Empfindlichkeit bei 250 μV. Sollten Sie Fragen zur Einstellung haben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhändler.
Phono-Eingang 10
Die linken und rechten Kanäle sind am RC-995 farbig gekennzeichnet. Verbinden Sie das vom PlattenspielerCOMMende Kabel entsprechend mit dem linken und rechten Phonoeingang. Besitz der Plattenspieler ein Erdungskabel, verbinden Sie这点es mit der Schraubklemme linksiben den Phonoeingängen, um etwaiges Brummen und Rauschen zu vermeiden.
Hochgeleingänge 1
[siehe Anschluβdiagram in Abb. 5]
Bei den mit CD, Video, Tuner und Aux gekennzeichneten Eingängen des RC-995 handelt es sich um Hochpegeleiningänge. Diese dieren zum Anschluß von Geräten wie CD-Playern, HiFi-Stereo-Video-Cassettenrecordern, Tunern für Audio und Video, Laserdisc-Playern oder dem Analogausgang eines CD-ROM-Laufwerks.
Linker und rechtter Kanal sind farblich entsprechlich gekennzeichnet. Die linken Cinch-Buchsen sind weiß, die rechten Cinch-Buchsen rot. Sie sind an die entsprichenden Kanäle der Quellkomponenten anzuschreiben. Wir empfehlen Ihnen, zum Anschluß der Eingangssquellen an den RC-995 qualitativ hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhandler beraten.
Tape-Anschlüsse
[siehe Anschlußdiagramm in Abb. 6]
Die mit Tape 1 und Tape 2 gekennzeichneten Ein- und Ausgabe konnen an jedem beliebige Aufnahme- und Wiedergabegerat angeschlossen werden, das analoge Hochpegel-Ein- und Ausgangssignale verarbeiten kann. Normalerweise wird dies ein herkömmlicher Cassettenrecorder sein.
Denken Sie beim Anschluß eines Recorders an den RC-995 daran, daß die Ausgänge des Recorders mit den Tape-Eingängen des RC-995 verbunden werden müssen. Dementsprechend müssen die Tape-Ausgänge des RC-995 mit den Eingängen des Recorders verbunden werden. Stellen Sie, wie bei den anderen Quellen auch, sicher, daß die linken und rechten Kanäle zu jedem Gerät mit den entspruchenden Kanälen der angeschlossenen Komponenten verbunden werden. Verwenden Sie qualitativ hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.
Ausgangsanschluss
Hinweis: Der RC-995 verfügbar über Cinch- und XLR-Anschlüsse, die niemals gleichzeitig genutzt werden dürfen.
XLR-Schalter (Balanced Outputs) 14
Werden die Cinch-Ausgänge genutzt, ist dieser Umschalter in die Off-Position zu setzen. Setzen Sie den Schalter in die On-Position, wenn eine Endstufe über die symmetrischen Ausgänge angeschlossen wird.
Cinch-Ausgänge 13
[siehe Anschlußdiagramm in Abb. 2]
Die meisten Endstufen besitzen Cinch-Eingänge. Beim Anschluß an solche Endstufen setzen Sie den Balanced-Outputs-Schalter in die Off-Position. Schließen Sie nun zwei Kabel an die Ausgänge des Vorverständrakers an und verbinden diese mit den Eingängen der Endstufe. Auch hier empfehlen wir, qualitativ hochwertige Kabel einzusetzen. Achten Sie auf die kanalrichtige Verbindung der Anschlüsse.
Hinweis: Der RC-995 verfügbar zusätzlich über ein zweites Paar Cinch-Buchsen. Dieses Buchsenpaar dient in besonderen Systemkonfigurationen zum Anschluß einer zweiten Endstufe (Bi-Amping) bzw. zur Signalübertragung an einen speziellen Signal-Prozessor.
Symmetrische XLR-Ausgänge 15
[siehe Anschlußdiagramm in Abb. 3]
Die XLR-Ausgänge des RC-995 sind symmetrische Ausgänge.
These bieten den Vorteil, daß der Abstand zwischen Vor- und Endstufe relativ groß sein kann, ohne daß dies zu einer Verschlechterung der Klangqualität führt. Selfstverständlich muß dazu die Endstufe über XLR-Eingänge verfügen.
Nutzen Sie die XLR-Ausgänge für den Anschluß, ist der XLR-Schalter 14 in die On-Position zu setzen. Verbinden Sie dann die XLR-Ausgänge des RC-995 über ein Kabel mit XLR-Steckern mit den Eingängen der Endstufe. Achten Sie auf die kanalrichtige Verbindung der Anschlüsse. Sollen Sie Fragen zu dem geeigneten Kabeltyp haben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhändler.
Bedienelemente an der Gerätefront
Lautstärkeregler (Volume) 5
Über den Lautstärkeregler lätt sich die Lautstärke auf beiden Kanälen gleichzeitig einstellen. Durch Drehen nach rechts wird die Lautstärke erhöht, durch Drehen nach links vermindert.
Balanceregler 6
Mit dem Balanceregler wird das Lautstärkeverhältnis zwischen dem linken und dem rechten Kanal eingestellt. Durch Rechtsdrehung des Reglers wird die Lautstärke des rechten Kanalss gegenüber dem linken erhöht, durch Linksdrehung reduziert.
Listening-Wahlschalter 8
Die Einstellung des Listening-Wahlschalters entscheidet darüber, welche Quelle Sie über die Lautspracher horen. Die ausgewählte Quelle wird durch eine LED angezeigt, die an der Gerätefront befindem Quellennamen leuchtet.
Record-Select-Wahlschalter 7
Mit dem Record-Select-Wahlschalter wird die Aufnahmequelle angewählt. Die angewählte Quelle wird durch eine LED angezeigt, die an der Gerätefront besteht dem Quellennamen leuchtet. Mocht den Sie nicht aufnehmen, empfehlen wir, den Record-Select-Schalter in die Off-Position zu setzen, um die Wahrscheinlichkeit von Wechselwirkungen mit anderen Systemkomponenten auf ein Minimum zu reduzieren.
Das Vorhandensein von separates Listening- und Record-Select-Schaltern führt zu einer extrem hohen Flexibilität beim Einsatz des RC-995. Stellen Sie beispelsweise den Record-Select-Schalter auf CD und den Listening-Wahlschalter auf Tuner, so können Sie die CD auf ein Band aufnehmen, während Sie mit dem Tuner Musik horen.
Möchten Sie eine Aufnahme von einem Cassettenrecorder auf den anderen überspielen, so schreiben Sie das Quellgerät an den Tape1-Eingang an. Setzen Sie den Record-Select-Schalter auf Tape 1. Das Aufnahmegerät schreiben Sie an den Tape2-Ausgang an.
Kopfhörerbuchse (Phones) 3
Über die Kopfhörerbuchse kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Kopfhörersteckern ausgelegt. Soltte der Stecker Ihres Kopfhörers nicht passen, Fragen Sie ihren autorisierten Rotel-Fachhändler nach einem geeigneten Adapter. Hinweis: Auch bei Verwendung von Kopfhörern erhalten die Endstufe Signale und über die Laatsprecher ist weiterhin Musik zu horen.
Fernbedienungssensor
Der Fernbedienungssensor befindet sich an der Gerätefront rechts darüber der Kopfhörerbuchse. Er empfängt die Infrarotsignale der Fernbedienung. Verdecken oder blockieren Sied den Sensor während des Betriebes nicht, da die Fernbedienung dann nicht ordnungsgemäß Funktionieren kann. Der Betrieb des Fernbedienungssensors kann auch durch helles Licht, insbesondere Sonnenlicht, beeinträchtigt werden. Ferner fakturiert die Fernbedienung nicht zuverlässig, wenn die Batterien der RR-949 schwach geworden sind.
Bei Störungen
Tritt eine scheinbare Fehlfunktion auf, sollen den zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme berufen auf Einstellungsefhlern oder fehlerhaften Anschlüsen. Sollten Störungen auftreten, Grenzen Sie den Bereich ein. Versuchen Sie, die Ursache für die Störung hersauszufunden. Prüfen Sie die Einstellung der Regler und behmen Sie gegebenenfalls die erforderlichen Änderungen vor. Laßt sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.
Die Standby-Anzeige leuchtet nicht
Bei ordnungsgemäßem Betrieb beginnnt die Standby-Anzeige zu leuchten, wenn der RC-995 an eine stromführung Wandsteckdose angeschlossen wird. Leuchtet Sie nicht, prüfen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischengeschalteten Schalter abgeschelt worden ist.
Austauschen der Sicherung
Funktioniert ein anderes elektrisches Gerät an einer Steckdose, während die Standby-Anzeige des RC-995 nicht leuchtet, wenn der Vorversteller an diese Steckdose angeschlossen wird, so kann dies ein Hinweis darauf sein, daß die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vorversteller vom Netz und halten Sie die Sicherung von ihrem autorisierten Rotel-Fachhändler auswechseln.
Kein Ton
Prufen Sie, ob die Signalquelle einwandfrei funktioniert. Vergewissern Sie sich, ob die Kabel von der Signalquelle zu den Eingängen des RC-995 ordnungsgemäß angeschlossen sind. Stellen Sie sicher, daß der Listening-Wahlschalter auf den richtig Eingang geschaltet ist und die Endstufe einwandfrei arbeitet. Prufen Sie alle Verbindungskabel zwischen dem RC-995 und der Endstufe bzw. der Endstufe und den Lautsprechem.

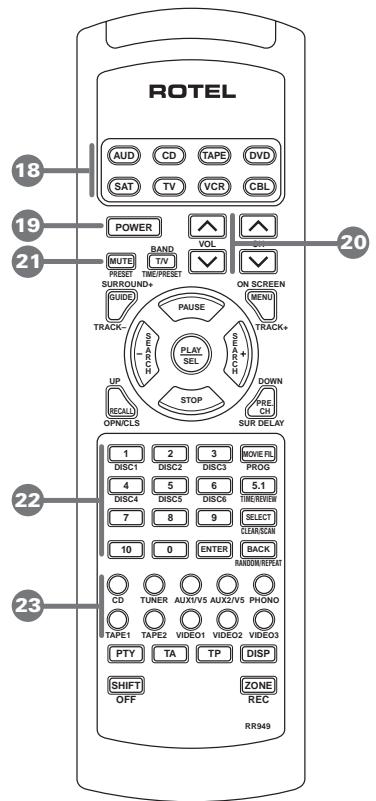

Fernbedienung RR-949
Dem RC-995 liegt mit der RR-949 eine Fernbedienung bei, über die bis zu acht Audio-/Videokomponenten bedient werden konnen.
Der Fernbedienung liegt eine eigene Bedienungsanleitung bei, die detailierte Informationen zur Bedienung und Programmierung der RR-949 enthalt. Die folgenden Abschnittte enthalten nur Informationen zur Fernsteuerung des RC-995.
Hinweis: Im folgenden sind nur die Funktionen der Bedienelemente an der Frontseite des RC-995 beschrieben, die über die RR-949 ferngesteuert werden können. Weitere Informationen enthalten Sieitteber Deschreibung der einzelnen Bedienelemente in dieser Anleitung oben.
So programmieren Sie die RR-949
Bevor die RR-949 zur Fernbedienung des RC-995 genutzt werden kann, muß sie programmiert werden.
Schritt 1: Schalten Sie den RC-995 ein. Zunachst müssen Sie dem RC-995 nun eine der Gerätetasten 18 zuordnen. In dieser Fall ordnen wir ihm die Audio-Taste („AUD“) zu. Drücken Sie mindestens eine Sekunde lang die AUD-Taste im oberen Bereich der RR-949 gleichzeitig mit der Mute-Taste 21. Ansonsten kehrt die RR-949 in den Standard-Betriebsmodus darüber.
Schnitt 2: Richten Sie die Fernbedienung auf den RC-995 und geben Sie über die Zifferntasten 22 den Dreizifferncode ein. Für den RC-995 lautet der Dreizifferncode 001. Geben Sie jeder Ziffer des Codes einzeln ein.
Schnitt 3: Speichern Sie die Codenummer, indem Sie noch einmal die AUD-Taste drucken.
Dieser Programmierung entsprechend kann der RC-995 nach Drucken der AUD-Taste über die RR-949 ferngesteuert werden. Drucken Sie eine andere Gerätetaste, so steuert die RR-949 das Gerät, dem diese Taste zugeordnet wurde. Drucken Sie eine der Befehlstasten, blinking die entsprechende Geräteteaste und zeigt damit an, welches Geräte ausgewählt wurde.
Gerätewahltasten 18
Drücken Sie eine dieser Tasten, um das Gerät auszuwahlen, das ferngesteuert werden soll.
Power-Taste 19
Hat die Funktion der Standby-Taste an der Gerätefront. Drücken Sie diese Taste, um den RC-995 zu aktivieren. Durch erneutes Drücken wird der Vorversteller in den Standby-Modus geschaltet.
Lautstärketasten 20
These Tasten übernehmen die Funktion des Lautstärkereglers an der Gerätefront. Drücken Sie die mit nach oben weisendem Pfeil gekennzeichnete Taste zur Erhöhung der Lautstärke und die Taste mit nach unten weisendem Pfeil zur Verringerung der Lautstärke.
Mute-Taste (nur auf der Fernbedienung)
Drücken Sie diese Taste, um den Ton stummzuschalten. Nach erneutem Drücken ist der Ton wieder zu horen. Die LED im Lautstärkeregler blinkt, wenn das Gerät stummgeschaltet ist.
Eingangswahltasten 23
These beide Tastenreihen übernehmen die Funktion des Listening-Wahlschalters an der Gerätefront des RC-995. Wahlen Sie eine Eingangsquelle, indem Sie die entsprechende Taste drucken.
Zifferntasten 22
Zehn Tasten, die von 1 bis 10 durchnumeriert sind. Beim RC-995 werden Sie nur zur Programmierung bei der Eingabe des Dreizifferncodes genutzt.
Avverenza:
Technische gegevens 41
Wij van Rotel
De Lichtnet-indicator werkt nicht
Gesamtklirrfactor (20 - 20.000 Hz) < 0,004 %
Intermodulationsverzerrung (60 Hz: 7 kHz, 4:1) < 0,004 % (1 V out)
Eingangsempfindlichkeit/-impedanz
Phono-MC
Phono-MM
Hochgelegeingang
Phono-Übersteuerungsgrenze
Ausgangsempfindlichkeit/-impedanz
Frequenzgang
Phono-Eingang
Hochgegeingang
Gerauschspannungsabstand (IHFA)
Phono-MC/MM
Hochgeleingang
Spanningsversorgung
European Version
USA Version
Leistungsaufnahme
Abmessungen (B x H x T)
Nettogewicht
These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Anderungen in Technik und Ausstattung vorbehalten.
<0,004%
<0,004 % (1 V out)
250 V / 100Ohm
2.5mV/47 kOhm
150mV/18kOhm
16mV/160mV
1 V/100 Ohm
20-20.000 Hz, ±0,2 dB
4-100.000 Hz, ±0,5 dB
70 dB/75 dB
100 dB
230 Volt/50 Hz
115 Volt/60 Hz
13 Watt
440 × 70 × 325 mm
5,4 kg
Stand bei Drucklegung.
