Wichtige Sicherheitshinweise

GEFAHR:

Bei geöffnetem Gerüt setzen Sie sich sightbarer und unsichtbarer Laserstrahlung aus. Öffnen Sie daher auf keinen Fall den Gehäusedeckel.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Warning:

Außer den in der Bedienungsanleitung beschrieben Handgriffen sollenn vom Bediener keine Arbeiten am Gerüt vorgenommen werden. Im Innern befinden sich keine vom Bediener zu wartenden Teile. Das Gerüt ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

Warning:

Dieses Gerätarfurdurin trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdemomal eintreten, trennen Sie das Gerätsofar vom Netz ab.Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführten.

Befolgen Sie alle Warn- und Sicherheitseinweise in der Bedienungsanleitung und auf dem Gerät.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transports über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunst ist.

Bite stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm vorhanden ist, so dass die Luft ungehindert zirkulieren kann. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät solle nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prufen Sie, ob die Betriebsspannung mit der örtlichen Netz-. spannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder P polarisationsvorschriften zu umgehen. Das Netzkabel soll eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Verwenden Sie nur Zubehor, das in dieser Bedienungsanleitung ausdrucklich empfohlen wird.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen, ziehen Sie den Netzstecker aus der Steckdose.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlanden noch Wagen oder fahrbaren Untergestehen transportiert werden.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

das Netzkabel oder der Stecker beschädigt sind,
Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
das Gerät Regen ausgesetzt war,
das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung auf weist,
das Gerät hingefallen ist bzw. beschädigt wurde.

Voor Uw Veiligheid

WAARSCHUWING:

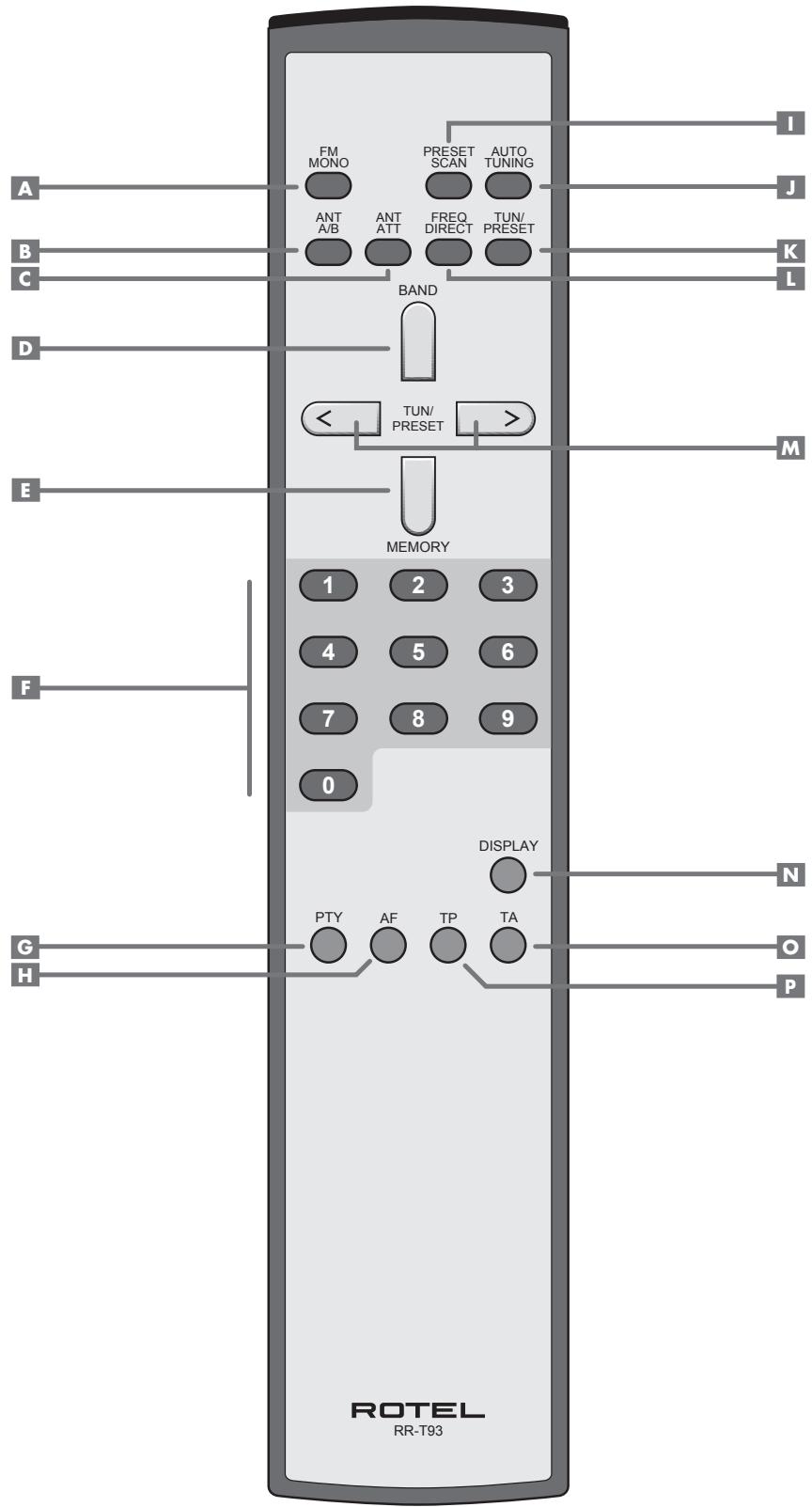

Fernbedienung RR-T93

De RR-T93 Afstandsbediening

Turn off this unit

Schalten Sie theses Gerät

und das gesamte System

vor dem Anschlieben ab!

Die grau markierten Zahlen beziehen sich auf die Abbildungen des RT-1080. Die grau markierten Buchstaben beziehen sich auf die Abbildung der RR-T93.
Wichtige Sicherheitschinweise 6
Bedienelemente und Anschlisse 8
Anschluβdiagramm 8
Fernbedienung RR-T93. 8
Die Firma Rotel. 42
Zudieser Anleitung. 42
Die wesentlichen Merkmale 43
Auspacken 43
Aufstellung des Gerätes. 43
Kabel. 43
Fernbedienung 43
Sensor and der Gerätefront 8 43
Einsetzen der Batterien in die Fernbedienung ....43
Anschlisse 43
Cinch-Ausgangene 22 43
MW-Rahmenantenne 21 44
FM-AntennenanschluB 20 44
Netzeingang 26 44
12 V TRIGGER-Anschlisse 24 44
EXT REM. IN-Buchse 23 44
Computerschnittstelle 25 44
Grundbedienelemente 44
Netzschalter 1 44
Frontdisplay 6 45
DISPLAY-Taste N 45
MEMORY-Taste 15 E .45
Einstellen des Landermodus 1 7 15.45

Ground-Tuning-Funktionen 45
BAND-Taste 19 D 45
Bedienelemente zur Frenzabstimmung
(TUNING CONTROLS) 14 M 45
ZIFFERNTASTEN:
Senderspeicher 7 F 46
FREQ DIRECT-Taste:
Direkte Frenzeinstellung
über die Zehnertastatur L 46
AUTO TUNING-Taste 16 J 46
TUNE/PRESET-Taste 17 K
PRESET SCAN-Taste 18 I.
RDS- und RBDS-Empfang. 47
DISPLAY-Taste 3 N
PTY-Taste 2 G
TP-Taste 5 P
TA-Taste 4 0
AF-Taste 13 H 47
Zusätzliche Tuning-Tasten 48
FM MONO-Taste 12 A 48
ANT ATT-Taste 9 C
FM IF NARROW-Taste 11 48
ANT A/B-Taste 10 B
Technische Daten 48
FM-Tuner 48
AM-Tuner 48
Sonstige Daten 48

Die Firma Rotel

Die Firma Rotel wurde vor 40 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, daß sie beschloß, qualitativ hochwertigste HiFi-Produkte herzstellen und Musikliebhabern ungeachtet ihres Geldbeitels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellungen verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse bewiesen, daß das Unternehmen sein Ziel consequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig wichtigen Preisen.

Wir wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, daß Sie sich für den Rotel-AM/FM-Stereo-Tuner RT-1080 entschieden haben. Rotels Balanced-Design-Konzept entsprechend verfügt dieser Tuner über ein ausgeklögeltes Platinenlayout und hochwertige Bauteile. Klanglich überzeugt er ebenso wie in puncto Zuverlösigkeit.

Der RT-1080 ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestattet. Alle Designaspekte sind darauf ausgelegt, den komplettten Dynamikbereich und feinste Nuancen der Musik wiederzugegeben.

Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanälen zu verhindern. In die Platine sind Metall-filmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren integriert. Alle Aspekte dieser Konstruktion dienen nur dem Ziel der originalgetreuen Wiedergabe von Musik.

Der RT-1080 ist einfach zu installmenten und zu bedieren. Sollten Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben,)dürften keinerlei Probleme auftreten. SchlieBen Sie einfach die dazugehörigen Komponenten an und genießen Sie die Musik.

Die wesentlichen Merkmale

Bedienerfreundliche Fernbedienung
Großzügiges Display
- Tuning-Funktionen für UKW- und MW-Sender
30 Senderspeicher
- Manuelle Einstellmöglichkeit der Frequenz und Senderspeichersuche, automatische Frequenzabstimmung, Senderspeichersuchlauf, direkte Frenzeneinstellung
- RDS(Radio Data System) für Europa und RBDS(Radio Broadcast Data Service) für die USA
Zwei schaltbare FM-Antennenanschlüsse
FM Mono-Taste, ANT ATT-Taste zur Abschwächung des Signalpegels am FM-Antenneneingang, FM IF NARROW-Funktion
12V TRIGGER-Anschlüsse zur Fernein- und -abschaltung durch Vorverträger und Surround-Prozessoren von Rotel
Computer I/O-Anschluß

Auspacken

Nehmen Sie das Gerät vorsichtig aus der Verpackung. Neben dem Tuner enthalt der Versandkarton eine Fernbedienung und weitere Zubehör. Setzen Sie die beiliegenden Batterien in die Fernbedienung ein. Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RT-1080 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Tuners in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihrem Tuner beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihrm Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantie-leistung in Anspruch behmen.

Aufstellung des Gerätes

Wie bei denen anderen Audio-Komponenten auch, kann die Signalqualität des RT-1080 durch seine Umgebung beeinträchtigt werden. Stellen Sieihn nicht auf andere Geräte.

Der RT-1080 erwartst sich während des normalen Betriebes. Um das Gehäuse muß ein Freiraum von 10 cm und am Aufstellungsord eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Tuners vorzubeugen.

Stellen Sie das Gerät auf ein stabiles Regal. Wir empfehlen,ihn in entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, daß klangbeeinträchtigende Erschüttungen gedämpft bzw. unterrück werden. Lassen Sie sich von ihrem autorisierten Rotel-Fachhändler in bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audio-Komponenten beraten.

Dem RT-1080 liegt die Fernbedienung RR-T93 bei. Daher muß der RT-1080 Dort aufgestellt werden, wo das Infrarotsignal der Fernbedienung ungehindert den Sensor an der Gerätefront erreichen kann.

Kabel

Achten Sieitte darauf, daß Netz-, Digitalund die normalen Audio-Signalkabel seperat verlaufen. Dies minimiert die Wahrscheinlichkeit, daß Netz-bzw. Digitalkabel die Signale der Analogkabel storen. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an ihren autorisierten Rotel-Fachhandler.

Fernbedienung

Zum Lieferumfang des RT-1080 gehört die Fernbedienung RR-T93. Über diese Fernbedienung können vielse der Funktionen des RT-1080 gesteuent werden.

Sensor and der Gerätefront 8

Dieser Sensor empfängt die Infrarotsignale der Fernbedienung. Verdecken Sie ein nicht, da ansonsten kein ordnungsgemäßer Betrieb der Fernbedienung gewährleistet ist. Ist der Sensor hellem Licht, insbesondere Sonnenlicht, oder bestimmen Beleuchtungsarten (z.B. Halogenlicht) ausgesetzt oder sind die Batterien verbraucht, können Fehlfunktionen auftreten.

HINWEIS: Mochtgen Sie den RT-1080 über die Fermbedienung steuern, so richten Sie diese direkt auf den Sensor an der Gerätefront des Tuners.

Einsetzen der Batterien in die Fernbedienung

Vor Inbetriebnahme der Fernbedienung müssen die beiden beiliegenden Batterien (Typ UM-4/AAA) eingesetzt werden. Entfernen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung. Legen Sie die Batterien entsprechend den Markierungen auf dem Batteriefachboden ein. Prufen Sie, ob die Fernbedienung ordnungsgemäß Funktioniert. Wenn ja, schreiben Sie den Deckel.

HINWEIS: Wird die Fernbedienung über langere Zeit nicht benutzt, sollen den Batterien hereausgenommen werden. Lassen Sie keine verbrauchten Batterien in der Fermbedienung, da diese durch auslaufende Batterien beschädigt werden kann.

Anschlüsse

Der RT-1080 verfügt über die folgenden Anschlußmöglichkeiten: Hochpegelausgänge, zwei FM-Antennenanschlüsse, einen AM-Antennenanschluß, eine Computerschnittstelle, einen EXT REM. IN-Anschluß, 12V TRIGGER-Anschlüsse sowie den Netzeingang.

HINWEIS: SchlieBen Sie die Systemkomponenten erst an das Netz an, wenn die Geräte miteinander verbunden sind und alle Verbindungen zwischen den Geräten ordnungsgemäß hergestellt wurden.

Cinch-Ausgänge 22

Über die beiden Hochpegel-Cinch-Audioausgänge sendet der RT-1080 Stereo-Signale konstanter Stärke zu Ihr Verm Vorverträker, System-Controller oder Vollverträker. Verwenden Sie ein Standard-Cinch-Audiokabel, um die mit „LEFT OUTPUT" gekennzeichnete Buchse mit dem linken Tuner-Eingangsanschluss an Ihr System-Controller zu verbinden. Verbinden Sie die mit „RIGHT OUTPUT" gekennzeichnete Buchse über ein zweites Standard-Cinch-Kabel mit dem rechten Tuner-Eingangsanschluss an Ihr System-Controller.

MW-Rahmenantenne 21

Zum Empfang der MW-Audiosignale liegt dem RT-1080 eine Rahmenantenne bei. Nehmen Sie die Rahmenantenne aus dem Versandkarton und plazieren Sie sie neben dem RT-1080.

Schlieben Sie das zweiadrige 300-Ohm-Kabel der Rahmenantenne mit den Kabelschuhen an die mit „AM" und „G" gekennzeichneten Anschlußklemmen an. Dabei spiel es keine Rolle, welches Kabel mit welcher Anschlußklemme verbunden wird. Achten Sie aber auf eine stabile Verbindung und daraufuf, daß die beiden Kabel sich nicht berühren.

Verändern Sie die Ausrichtung der Ante- ne solange, bis Sie einen optimalen Emp- fang haben.

HINWEIS: SchlieBen Sie eine MW-Außenantenne erst dann an, wenn das Antennensystem von einem Fachmann den örtlichen Vorschriften entsprechend installiert worden ist.

FM-Antennenanschluß 20

Der RT-1080 verfügbar über zwei, mit A und B gekennzeichne FM-Antennenanschlüsse, zwischen denen über die ANT A/B-Taste an der Gerätefront oder der Fernbedienung gewählt werden kann. Diese Funktion ermöglich ihren, zwischen einer Zimmer- und einer Außenantenne oder zwischen einer Standard-UKW-Antenne und einem Kabel- oder TV-Satelliten-Decoder, der ein UKW-Antenensignal zur Verfügung stellen kann, hin und her zu schalten.

HINWEIS: Im folgenden wird davon ausgegangen, daß die dem Tuner beiliegende T-formige Standard-UKW-Zimmerantenne verwendet wird. Hinweise zum Anschluß eines Kabel-oder Satelliten-TV-UKW-Antennensystems entnehmer Sieitte der dem System beiliegenden Anleitung.

Der RT-1080 wird mit einer T-förmigen UKW-Zimmerantenne geliefert. Nehmen Sie die Antenna aus der Verpackung und schreiben Sie den Koax-F-Stecker an einen der FM-Anschlüsse an der Rückseite des RT-1080 an. An jeder Seite der T-förmigen Antenne befindet sich jeweils eine Befestigungse. Damit kann die Antenne an einer Wand befestigt werden. Experimentieren Sie mit der Position der Antenne, bis der Empfang optimal ist.

HINWEIS: Verwenden Sie eine Außenantenne, so schlieben Sie das 75-Ohm-Koaxialkabel anstelle der Zimmerantenne an den FM-Anschluß an. Vorher ist das Antennensystem von einem Fachmann entsprechend der ortlichen Bestimmungen zu installieren. In den USA ist der beillegende Adapter (F-Typ) erforderlich, um das 75-Ohm-Koaxialkabel an den Antenneneingang anzuschlieben.

Netzeingang 26

Ihr RT-1080 wird von Rotel so eingestellt, daß er der in Ihr dem Land üblichen Spannungs-versorgung (Europa: 230 Volt/50 Hz, USA: 120 Volt/60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben.

Verbinden Sie das beiliegende Netzkabel mit der Geräterückseite. Sind alle Verbindungen ordnungsgemäß hergestellt, schreiben Sie das Netzkabel an eine Wandsteckdose oder die Gerätesteckdose einer anderen Systemkomponente an.

12 V TRIGGER-Anschlüsse 24

Der RT-1080 kann über das 12-Volt-Triggersignal eines Rotel-Vorverträckers aktiviert werden.

Die mit IN gekennzeichne Buchse empfängt das 12-Volt-Triggersignal des Vorverstärkers und über die mit OUT gekennzeichne Buchse kann das Triggersignal zu einer anderen Komponente (z.B. zu einer Rotel-Endstufe) geleitet werden.

Der Triggereingang akzeptiert Gleich- oder Wechselspannungssignale von 3 bis 30 Volt. Ist ein Kabel an den Eingang angeschlossen und liegt ein Triggersignal an, wird der Tuner aktiviert. Wir das Triggersignal unterbrochen, schaltet der Tuner in den Standby-Modus. Die Betriebsanzeige leuchtet weiter, jedoch schalten sich Display und Gerät ab.

HINWEIS: Mochtgen Sie das 12V-Trigger-Feature nutzen, so ist die POWER-Taste in die EIN-Position zu setzen.

EXT REM. IN-Buchse 23

These 3,5-mm-Anschlußbuchse kann über ein Kabel mit 3,5-mm-Klinkensteckern mit einem Video-Link-Infrarotempfänger von Xantech (konnen Sie optional bei Systeminstallauren erwerben) verbunden werden. Dieses Feature ist sehr hilfreich, wenn das Gerät in einen Schrank eingebaut und der Infrarotsensor verdeckt ist. Lassen Sie sich thisbezüglich von Ihrem autorisierten Fachhandlertberaten.

Computerschnittstelle 25

Der RT-1080 kann über einen Home-Automation-Controller oder einen Computer mit spezieller Audio-Software bedient werden. Dabei werden die Betriebscodes, die der Tuner normalerweise von der Fernbedienung RR-T93 erhalten, vom Computer gesendet.

Anschluß bietet der COMPUTER I/O-Eingang an der Geräterückseite. Die Verbindung zu dieser Eingang kann über einen RJ-45-8-Pin-Stecker hergestellt werden. Diese Stecker werden normalerweise bei der 10-BaseT UTP-Ethernet-Verkabelung genutzt.

Weitere Informationen zu diesen Ausstattungsmerkmal des RT-1080 erhalten Sie bei Ihrhem autorisierten Rotel-Fachhändler.

Grundbedienelemente

Die folgenden Erläuterungen helfen Ihnen, sich mit den Ausstattungsmerkmalen und Bedienelementen vertraut zu machen. Die Referenznummern beziehen sich auf die Abbildungen am Anfang dieser Bedienungsanleitung.

Die meisten Funktionen konnen über die Bedienelemente an der Gerätefront (vergleiche Ziffern in der Abbildung der Gerätefront) und die beiliegende Fernbedienung (vergleiche Buchstaben in der Abbildung der Fernbedienung) gesteuert werden. Möchten Sie beispiselsweise von MW auf UKW umschalten, konnen Sie entweder die BAND-Taste 19 an der Gerätefront drücken oder die BAND-Taste D auf der Fernbedienung. Ist eine Referenznummer angegeben, so kann diese Funktion nur über die Bedienelemente an der Gerätefront oder nur über die Fernbedienung aktiviert werden.

Netzschalter 1

Der RT-1080 kann nur über den Netzschalter (POWER-Taste) an der Gerätefront und nicht über die Fernbedienung ein- und ausgeschaltet werden.

Drücken Sie den Netzschalter, um das Gerät einzuschalten. Die LED über dem Netzschalter und das Display beginnen zu leuchten. Drücken Sie den Netzschalter noch einmal, so schalten Sie das Gerät ab.

HINWEIS: Wenn Sie den RT-1080 an die Gerätesteckdose einer anderen Systemkomponente anschließen oder die 12V TRIGGER-Funktion nutzen, muß der NETZSCHALTER vorher gedrückt (also in die EIN-Position) gebracht werden.

Frontdisplay 6

Das große FL-Display ist mittig in den RT-1080 integriert und stellt Statusinformationen über den AM/FM-Receiver zur Verfügung (z.B. Anzeige der Sendefrequency, des Bandbereichs, des Senderspeichers, von RDS-Informationen usw.).

DISPLAY-Taste N

Sie konnen das Frontdisplay ein- und ab-schalten, indem Sie die DISPLAY-Taste auf der Fernbedienung drei Sekunden lang gedruckt halten. Ist das Display abgeschaltet, so schaltet es sich nach Drucken einer beliebigen Taste wieder ein.

MEMORY-Taste 15 E

Mit der MEMORY-Taste können verschiedene Einstellungen im Setup und beim Betrieb des RT-1080 bestätigt und gespeichert werden (z.B. die Senderspeicher). Weitere Details folgen in den entsprechenden Abschnitten.

Einstellen des Ländermodus 1715

Der RT-1080 verfügbar über zwei Modi (einen für die USA und einen für Europa), die das Gerät entsprechend den Anforderungen des jeweiligen Landes konfigurieren (einschließlich FM-Tuning-Intervalle, AM-Tuning-Intervalle und Unterscheidung zwischen dem amerikanischen RBDS- und dem europäischen RDS-Standard). Ihr Gerät wird im Werk passend für das Land eingestellt, in das es geliefert wird.

Um in den US-Standardmodus zuschalten, drucken Sie 5 Sekunden lang die POWER-, die MEMORY- und die Zifferntaste 9. Im Display erscheidt das Wort LOADING, und das Gerät wechseln in den US-Modus.

Um in den Europa-Modus zu schalten, drücken Sie länger als 5 Sekunden die POWER-, die MEMORY- und die Zifferntaste 0. Im Display erscheint das Wort LOADING, und das Gerät wechseln in den Europa-Modus.

Ground-Tuning-Funktionen

Der RT-1080 ist ein AM/FM-Digitaltuner mit RDS- und RBDS-Funktion sowie 30 Senderspeichern. Das Gerät bietet eine Reihe von Tuning-Funktionen. Im folgenden erhalten Sie eine kurze Übersicht (weitere Einzelheiten entnahmen Sieitte den entsprechenden Abschnitten in dieser Anleitung):

• Manuelles Einstellen der Freqenz. Setzen Sie dazu die TUNE/PRESET-Taste auf TUNE. Deaktivieren Sie die AUTO-TUNING-Funktion. Schalten Sie mit DOWN/UP auf niedrigere bzw. höhere Frequ- zen um.
• Bei der direkten Frenzeinstellung geben Sie die Freqenz des gewündten Senders direkt über die Zifferntasten ein. Drücken Sie zunachst die FREQ DIRECT-Taste auf der Fernbedienung und anschließend die entsprechenden ZIF-FERNTASTEN.
• Bei der automatischen Frequenz-abstimmung können Sie niedrigere und höhere Frenzen anwahlen und so das{nachste Sendesignal finden. Setzen Sie die TUNE/PRESET-Taste auf TUNE. Aktivieren Sie den AUTO-TUNING-Modus. Mit DOWN/UP konnen Sie Sender mit niedrigeren bzw. höheren Frenzen einstellen.
• Bei der Senderspeichersuche können Sie die Nummer eines gespeicherten Senders direkt über die Zifferntasten eingeben.
• Beim Senderspeichersuchlauf werden die gespeicherten Sender der Reihe nach abgerufen. Drücken Sie die PRESET SCAN-Taste, um mit dem Suchlauf zu beginnen.
  Die RDS (Europa)- bzw. RBDS (USA)- Funktion bietet eine Reihe von besonderen Tuning- und Suchmöglichkeiten. Diese basieren auf Datencodes, die mit dem Sendesignal codiert sind. Detaillierte Informationen hierzu entnehmer Sieitte dem Kapitel RDS- und RBDS-Empfang in dieser Anleitung.

BAND-Taste 19 D

Mit der BAND-Taste konnen Sie zwischen UKW- und MW-Sendern hin und her schalten. Zur Bestätigung ihrer Wahl leuchtet eine entsprechende Anzeige links im DISPLAY. Ferner wird die Freqenz des eingestillten Senders angezeigt.

Bedienelemente zur Frequenzabstimmung (TUNING CONTROLS) 14 M

Die Tasten DOWN/UP an der Gerätefront und auf der Fernbedienung dieren beim RT-1080 als wesentliche Bedienelemente zur Frenzabstimmung. Im folgenden nennen wir der Einfachheit halber nur die DOWN/UP-Tasten. Sie können aber sowohl die Tasten an der Gerätefront als auch die Tasten auf der Fernbedienung nutzen; ihre Funktion ist identisch.

These Tasten bieten abhängig vom Betriebsmodus mehrere verschiedene Tuning-Funktionen:

Im Freqenzabstimmmodus mit deaktivierter AUTO-TUNING-Funktion drücken Sie eine DOWN/UP-Taste, um manuell zur nächsten Frenz zu springen. Dies ist unabhängig davon, ob auf dieser Frenz gesendet wird oder nicht. [Weitere Informationen zur Änderung der Tuning-Modi entnahmen Sieitte unter den Abschnittten TUNE/PRESET-Taste und AUTO-TUNING-Taste.]

Im Frenenzabstimmmodus mit aktivierter AUTO-TUNING-Funktion drücken Sie eine DOWN/UP-Taste, um den AUTO-TUNING-Modus zu aktivieren. Der Tuner beginnnt nun automatisch, die einzelnen Frenzen zu durchlaufen, bis das{nachste Empfangssignal erkannt wird. Ist der gefundene Sender nicht der gewünschte, wiederholen Sie den Auto-Tuning-Vorgang, um den nachsten Sender zu finden. Schwache Sender werden im Auto-Tuning-Modus übersprungen. Empfängt der Tuner kein Signal, so kehrt er zum zuletzt eingestelltten Sender zurück. [Weitere Informationen zur Änderung der Tuning-Modi entnehmer Sieitte den Abschnitten TUNE/ PRESET-Taste und AUTO-TUNING-Taste.]

Im PRESET-TUNING-Modus drücken Sie eine DOWN/UP-Taste, um den{nachsten Senderspeicher aufzurufen. [Weitere Informationen zur Änderung der Tuning-Modi entnehmer Sieitte dem Abschnitt TUNE/ PRESET-Taste.]

Im RDS-PTY-Suchmodus drücken Sie eine DOWN/UP-Taste, um die gewünschte Programmkategorie aus einer im Display erscheinenden(Lista auszuwahlen. [Weitere Informationen enthalten Sieitte dem Abschnitt zur PTY-Taste].

HINWEIS: Beim Tunen erweit sich das großzügige Display an der Gerätefront besonderss bedienerfreiendlich. Es zeigt die eingestellte Frequenz an, und eine Signalstarkeanzeige gibt Auskunft über die Empfangsbedingungen. Das Wort TUNED erscheint, wenn ein Signal ausreichender Starke empfangen wird. Ist das eingehende Signal ein Stereo-FM-Signal, leuchten die Buchstaben ST. Zusätzlich wird der gewählte Tuning-Modus angezeigt.

ZIFFERNTASTEN: Senderspeicher

Der RT-1080 kann bis zu 30 UKW-/MW-Sender in beliebiger Reihenfolge speichern.
These Sender konnen jederzeit über die ZIF-FERNTASTEN abgerufen werden.

Im Werk werden eine Reihe von Sendern gespeichert, wobei diese nicht überall empfangen werden konnen. Mocht den Sie einen neuen Sender speichern, gehen Sie folgendermaßen vor:

1. Stellen Sie den gewürschten Bandbereich ein: UKW oder MW.
2. Drücken Sie die MEMORY-Taste. Eine MEMORY-Anzeige erscheint im Frontdisplay.
3. Drücken Sie nun, während die MEMO-RY-Anzeige aufleuchtet, die Nummer, unter der Sie die Senderfrequenz speichern möchten. Um beispisseweise einen Sender unter der Nummer 3 zu speichern, drücken Sie die Zifferntaste 3. Um einen Sender unter der Nummer 15 zu speichern, drücken Sie erst die Taste 1 und anschließend die Taste 5.
4. Ein Sender wird aus dem Speicher geleöscht, sobald unter derselben Nummer eine neue Frenz gespeichert wird.

Möchten Sie einen gespeicherten Sender abrufen, so drücken Sie die entsprechende(n) ZIFFERNTASTE(N). Um z.B. Senderspeicher 3 abzurufen, drucken Sie die Taste 3. Um Senderspeicher 30 aufzurufen, drucken Sie die Taste 3 und anschließend innerhalb von 5 Sekunden die Taste 0.

FREQ DIRECT-Taste: Direkte Frenzeninstellung über die Zehnertastatur

Kennen Sie die genaue Frequenz des gewünschten Senders, können Sie diese direkt mit der FREQ DIRECT-Taste (nur auf der Fernbedienung) und den ZIFFERNTASTENDirekt einstellen.

1. Drücken Sie die FREQ DIRECT-Taste, um den Ziffernblock vom Senderspeicher- auf den Direktzugriffsmodus zu schalten. Im Frontdisplay erscheinen eine Reihe von Platzhaltern, die für die Senderfrequenz stehen. Der erste Platzhalter blinkt.
2. Geben Sie über den ZIFFERNBLOCK die ersten Ziffer der Senderfrequenz ein. Die Ziffer entscheidt im Freqenzdisplay und der zweite Platzhalter leuchtet auf. Geben Sie die restlichen Ziffern für die Freqenz ein. Sind alle Ziffern eingebehen, stimmt der Tuner automatisch auf die angezeigte Senderfrequenz ab.

HINWEIS: Bei der amerikanischen Version geben Sie im FM-Modus durch Drücken der 1 eine 10 ein. Bei der europäischen Version müssen Sie zur Eingabe einer 10 die 1 und anschließend die 0 drücken. Für die amerikanischen FM-Sender geben Sie nach dem Punkt nur eine Ziffer ein (siehe das erste der folgenden Beispiele). Für die europäischen FM-Sender geben Sie hinter dem Punkt zwei Ziffern ein (siehe das zweite der folgenden Beispiele).

BEISPIELE:

(USA FM) 87.50MHz

Drücke: 8 > 7 > 5

(Europa FM) 87.50MHz

Drucke: 8 > 7 > 5 > 0

(allele AM) 1610kHz

Drucke: 1 > 6 > 1 > 0

Erfolgnt innerhalb von f芮f Sekunden keine Frequenzeingabe, wird die FREQ DIRECT TuningFunktion deaktiviert. Der Tuner schaltet auf den zuletzt eingestellten SenderTomorrow.

AUTO TUNING-Taste 16 J

Mit der AUTO TUNING-Taste konnen Sie zwischen der Frequenzsunchfunktion und der manuellen Frequenzabstimmung wahlen. Nutzen Sie die DOWN/UP-Tasten im AUTO TUNING-Modus, beginnt der Tuner automatisch nach dem{nachsten Empfangssignal zuuchen. Ist der gefundene Sender

nicht der gewünschte, nutzen Sie erneut die DOWN/UP-Tasten, um den nächsten Sender zuuchen. Schwache Sender werden beim Auto Tuning übersprungen. Empfangt der Tuner kein Signal, kehr er zum vorher eingestellten Sender zurück.

Drücken Sie die AUTO TUNING-Taste, um zwischen dem FREQUENCY TUNING-Modus und dem AUTO TUNING-Modus hin und her zu schalten. Im Display erscheidt bei aktivierter Auto Tuning-Funktion eine AUTO-Anzeige.

HINWEIS: Der AUTO TUNING-Modus wird deaktiviert, wenn die TUNE/PRESET-Taste in den PRESET Tuning-Modus gesetzt wird. Siehe folgenden Abschnitt.

TUNE/PRESET-Taste D K

Mit der TUNE/PRESET-Taste können Sie zwischen dem FREQUENCY-TUNING-Modus (nach Drücken der DOWN/UP-Tasten sich sich der RT-1080 die nachste Sendefrequenz) und dem PRESET TUNING-Modus (nach Drücken der DOWN/UP-Tasten sich sich der RT-1080 den nachsten gespeicherten Sender). Drücken Sie die TUNE/PRESET-Taste, um zwischen den beiden Modi hin und her zu schalten. Eine PRESET-Anzeige leuchtet bei aktiviertem PRESET-Modus im Frontdisplay.

HINWEIS: Der AUTO TUNING-Modus wird deaktiviert, wenn die TUNE/PRESENT-Taste in den PRESET Tuning-Modus gesetzt wird.

PRESET SCAN-Taste 18

Durch Drücken dieser Taste wird der Senderspeichersuchlauf aktiviert. Alle gespeicherten Sender werden der Reihe nach abgerufen. Jeder Sender wird f芮f Sekunden gespielt, bevor der RT-1080 zum nachsten schaltet. Spielt der RT-1080 den gewünschten Sender, drucken Sie noch einmal die PRESET SCAN-Taste, um den Senderspeichersuchlauf zu beenden.

HINWEIS: Ist bereits ein gespeicherer Sender eingestellt, so beginnt der Senderspeichersuchlauf nach Drucken der PRESET SCAN-Taste mit der nachst hohenen Speichernummer. Es werden alle Senderspeicher abgerufen, bis der Tuner am Ausgangssender angekommen ist. Drucken Sie die PRESET SCAN-Taste und ist vorher kein gespeicherter Sender eingestellt worden, so beginnt der Senderspeichersuchlauf mit SENDER-SPEICHER 1 und ruft bis SENDERSpeICHER 30 alle gespeicherten Sender ab.

RDS- und RBDS-Empfang

Der Rotel RT-1080 ist mit RDS(Radio Data System)-Funktion für Europa und RBDS(Radio Broadcast Data Service)-Funktion für Amerika ausgestattet. Bei diesen Übertragungssystemen werden beim UKW-Empfang zusammen mit dem Radiosignal codierte Signale übertragen. Diese Signale werden von einem RDS-bzw. RBDS-Empfänger decodiert und damit eine Reihe zusätzlicher Informationen zur Verfügung gestellt:

1. Anzeige des Sendernamens des empfangen Gen Senders (z.B. BBC1)
2. Anzeige des Programminhalts des jeweiligen Senders (z.B. ROCK oder NEWS)
3. Verkehrsfunk
4. eine FlieBtextanzeige für Ankündigungen oder Informationen

Zusätzlich haben Sie mit der RDS-Funktion die Möglichkeit,

1. nach einem Sender zuuchen, der den gewünschten Programminhalt ausstrahlt (PTY)
2. einen Sender mit Verkehrsfunk zuuchen (TP)
3. sich den stärksten Sender mit speziellen Verkehrsinformationen zuuchen (TA).

HINWEIS: Eine Nutzung der RDS-Funktion ist nur dann möglich, wenn der Sender entsprechend codierte Signale aussendet. Somit Funktioniert dies nur in Ländern, in denen RDS implementiert ist und die Sender RDS-Signale übertragen. Sind keine RDS-Sender vorhänden, arbeitet der RT-1080 als Standard-Radio-Receiver.

HINWEIS: RDS- und RBDS-Informationen stehen nur bei UKW-Sendern zur Verfügung. Die im folgenden beschrieben den Features können nur im FM-Modus genutzt werden.

DISPLAY-Taste 3 N

Überträgt ein eingestellter Sender RDS-Informationen und leuchtet die RDS-Anzeige im Frontdisplay, so gibt es fünf Display-Optionen. Diese können Sie nacheinander durch Drucken der DISPLAY-Taste abrufen:

1. Standard-FREQUENZ-Anzeige.
2. PROGRAMMDIENST-Bezeichnung. Dies ist normalerweise der Sendername wie z.B. BBC1. Sendet der eingestellte Sender keine RDS-Signale, blinkt im Display die Buchstabenkombination PS.
   3.PROGRAMMKATEGORIE.Die folgenden Aufzahlung ist eine standardisierte Liste von Programmkategorien (NEWS, CURRENT AFFAIRS, INFO, SPORT, EDUCATION, DRAMA, CULTURE, SCIENCE, VARIORED, POP, ROCK, EASY LISTENING, LIGHT CLASSICAL, SERIOUS CLASSICAL, OTHER MUSIC, WEATHER, FINANCE CHILDREN, SOCIAL AFFAIRS, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATIONAL MUSIC, OLDIES, FOLK und DOCUMENTARY). Sendet der gewählte Sender keine RDS-Signale, so blinkt im Display die Buchstabenkombination PT.
3. CLOCK TIME. Eine vom Sender übertragene Zeit- und Datumsanzeige. Überträgt der eingestellte Sender kein RDS-Signal, blinkt im Display die Buchstabenkombination CT.
4. RADIO TEXT. Vom Sender ausgestrahlte zusammen die FlieBtextinformationen. Übertragt der ausgewählte Sender kein RDS-Signal, blinkt im Display die Buchstaben-kombination RT.

PTY-Taste 2 6

Die PTY-Suchfunktion ermöglich die Suchen nach RDS-Sendern, die eine vorgegebene Programmkategorie ausstrahlen.

1. Drücken Sie die PTY-Taste. Die Programm-kategorie des eingestellten Senders erscheint im Display.
2. Wenn Sie dies möchen, so können Sie mit den DOWN/UP-Tasten die Listedurchs-chen und auf eine andere PROGRAMM-KATEGORIE umschalten.

3. Drücken Sie die PTY-Taste innerhalb von 5 Sekunden ein zweites Mal. Der Tunerucht nun nach einem RDS-Sender, der die gewählte Programmkategorie überträgt. Wirde PTY-Taste innerhalb der nachsten fünf Sekunden nach Auswahl der Programmkategorie nicht gedrückt, wird die Suchfunktion deaktiviert.

4. Findet der Tuner keinen Sender, der die gewünschte Programmkategorie ausstrahlt, kehrt der Tuner zum zuletzt eingestillten Sender zurück.

5. Deaktivieren Sie die PTY-Funktion durch Drücken einer beliebigen anderen Taste (mit Ausnahme der FM MONO-Taste).

TP-Taste 5 P

Sie suchen einen RDS-Sender, der Verkehrs-funk überträgt:

1. Drücken Sie die TP-Taste. Der Tunerucht nun einen RDS-Sender, der Verkehrs-informationen sendet.
2. Findet er keinen Sender, kehrt der Tuner zum zuletzt eingestellten Sender zurück.
3. Deaktivieren Sie die TP-Funktion, indem Sie eine beliebige andere Taste (mit Ausnahme der FM MONO-Taste) drucken.

TA-Taste 4

Souchen Sie nach einem starken RDS-Sender, der spezielle Verkehrsinformationen überträgt:

1. Drücken Sie die TA-Taste. Der Tuner wird versuchen, einen RDS-Sender zu finden, der die gewünschten Verkehrsinformationen überträgt.
2. Findet er keinen Sender, kehrt der Tuner zum zuletzt eingestellten Sender zurück.
3. Deaktivieren Sie die TA-Funktion, indem Sie eine beliebige andere Taste (mit Ausnahme der FM MONO-Taste) drucken.

AF-Taste 13 H

In einigen Fällen gehört der RDS-Sender zu einem Netz von Sendern, die alle das gleiche Programm übertragen (in Großbritannien wird beispelssweise BBC1 auf mehreren verschiedene Frenquenzen übertragen). Sender, die diesen Programm ausstrahlen, können dem Tuner ein RDS-Datensignal mit einer(Liste alternativeer Frenquenzen senden. Wird diese Liste übertragen, erscheint im DISPLAY die AF-Anzeige.

Ist der Empfang eines Senders schlecht, wird nach dem Drücken der AF-Taste nach einem stärkerten Sender gesucht, der das gleiche Programm ausstrahlt. Die AF-Taste Funktioniert allerdings nur, wenn die AF-Anzeige im DISPLAY leuchtet.

1. Drücken Sie die AF-Taste. Die Suche beginn und es wird geprüft, ob ein stärkerer Sender das gleiche Programm ausstrahlt.
2. Wird kein Sender befinden, kehrt der Tuner zum zuletzt eingestellten Sender zurück.
3. Ist der neue Sender schwacher als der zuvor eingestellte Sender, so kehrt der Tuner zu letzterem zurück.
4. Drücken Sie eine beliebige Taste (mit Ausnahme der FM MONO-Taste), um die AF-Funktion zu beenden.

Zusätzliche Tuning-Tasten

Die im folgenden aufgeführten Ausstattungs- merkmale werden zur Verbesserung des FM-Empfangs genutzt. Über die ANT A/B- Taste bietet der RT-1080 eine zusätzliche Funktion.

FM MONO-Taste 12 A

Mit der MONO-Taste schalten Sie im FM-Modus von Stereoempfang auf Monoempfang um. Im Stereo-Modus horen Sie ein Stereosignal, wenn der übertragende Sender ein Stereosignal sendet und die Signalstarke groß genug ist. Im Frontdisplay leuchtet die Stereoanzeige. Im Mono-Modus horen Sie ein Monosignal, auch wenn der Sender ein Stereosignal sendet.

HINWEIS: Das Umschalten in den Mono-Modus kann ein sinnvoller Weg sein, um den Empfang schwacher oder welt entfernter FM-Signale zu verbessern. Für einen sauberen Monoempfang ist eine geringere Signalstarke erforderlich als für den Stereoempfang.

ANT ATT-Taste 9 C

These Taste ist better unter der Bezeichnung LOCAL/DISTANCE-Taste besteht. Durch Aktivieren dieser Funktion wird der Signalpegel am FM-Antenneneingang gesenk. Bei Sendern, deren Abstand zum Tuner ausreichend ist, sollte diese Taste in der Standard- bzw. OFF-Position bleiben. Wohnen Sie jedoch in der Höhe des Radiosenders, kann das eingehende Signal so stark sein, daß es zu einer Überlastung der FM-Eingänge kommt. Drücken Sie die ANT ATT-Taste, um das eingehende Signal abzuschwächen. Ist diese Funktion aktiviert, erscheint im DISPLAY die Anzeige LOC. Durch erneutes Drucken die

ser Taste schalten Sie in den normalen Betriebszustand zurück. Diese Taste beeinflübt nur den FM-Empfang.

Beim FM-Empfang wird ein Trägersignal empfangen und decodiert, das auf die ab-gestimmte Frequenz eingepegelt ist. Der Receiver akzeptiert jedoch auch Signale, die etwas von dieser Trägerfrequenz abweichen. Dies führt in den beiden Gebieten zu einer zufriedenstellenden Empfangsqualität.

Wohnen Sie aber in einer Stadt, wo die Frenzen mehrerer Sender sehr dicht beieinander liegen, so kann es zu Interferenzenkommen. Um unter diesen Bedingungen fur einen besseren Empfang zu sorgen, bietet der RT-1080 die Mochigkeit, den von der prazise abgestimmten Frenzabweichenden und vom Tuner akzeptierten Frenzbereich zu reduzieren und somit Interferenzen zwischen den Sendern zu verringn. Drucken Sie die FM IF NARROW-Taste, um diese Feature zu nutzen. Im DISPLAY erscheidt die Anzeige NARROW. Drucken Sie diese Taste erneut, um in den normalen Betriebszustand zurückzuschalten.

ANT A/B-Taste 10 B

Wie im Abschnitt „ANSCHLUSSE AN DER RÜCKSEITE" dieser Anleitung beschreiben, verfügt der RT-1080 an der Rückseite über zwei, mit A und B gekennzeichnete FM-Antennenanschlüsse. Über die ANT A/B-Taste konnen Sie zwischen A und B hin und her schalten. Im DISPLAY leuchtet der Buchstabe A oder der Buchstabe B und zeigt damit an, welcher FM-Antenneneingang gerade aktiviert ist.

Technische Daten

FM-Tuner

Empfindlichkeit

12,2 dBf

50-dB-Empfindlichkeitschwelle

20,2 dBf (Mono)
45,3 dBf (Stereo)

Gerauschspannungsabstand (bei 65 dBf)

75 dBf (Mono)

72 dBf (Stereo)

Klirrfaktor (bei 65 dBf)

0,2% (Mono)
0,3% (Stereo)

Frequenzgang

10-15.000 Hz, ± 3 dB

Gleichwellenselektion

2,0 dB

Nachbarkanalunterrückung

47 dB (± 400 kHz)

Nebenwellenunterrückung

90 dB

Spiegelfrequenzdämpfung

80 dB

ZF-Unterdrückung

80 dB

AM-Unterdrückung

55 dB

Stereokanalternnung

75 Ohm (unsymmetrisch)

AM-Tuner

Empfindlichkeit

300 V / m

Selektivität

25 dB

Klirrfaktor

0.5%

Spiegelfrequencydampfung

45 dB

Gerauschspannungsabstand

48 dB

Ausgangsspannung

165mV

Antenneneingang

Anschluß für eine Rahmenantenne

Sonstige Daten

Leistungsaufnahme

10 Watt

Spannungsversorgung

120 V, 60 Hz (USA)

230 V, 50 Hz (Europa)

Gewicht

4,7 kg

Abmessungen (B x H x T)

430 × 92 × 340 mm

Die hierin gemachten Angaben entsprechen dem Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.

Nederlands

Technische gegevens 55

Harmonische verrorming:

0,5%

D-33790 Halle/Westf.

Germany

Phone: [phone]

Fax: [phone]

www.rotel.com
