GEBRUIKSAANWIJZING RT-1080 ROTEL

Middengolf/FM Stereo Afstemeenheid

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Dit symbool maakt de gebruiker er op attent.
dat er zich binnen in het apparaat gevaarlijke
spanningen bevinden en de daarmee kans op
elektrische schokken.

Dit symbool geeft aan dat er bij het apparaat belangrijke bedienings- en onderhoudsaanwijzingen (service) gevoegt+zijn in de vorm van每次都onte handeiding.

• Rotel products are designed to comply with international directives on the Restriction of Hazardous Substances (RoHS) in electrical and electronic equipment and the disposal of Waste Electrical and Electronic Equipment (WEEE). The crossed wheelie bin symbol indicates compliance and that the products must be appropriately recycled or processed in accordance with these directives.
• Tous les appareils Rotel sont concus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et Electroniques, ainsi que pour le recyclage des matérielles utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du contenuer à ordures barre par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.
• Los productos Rotel está diseñados para satisfacer la normativa internacional en materia de Restrición del Uso de Sustancias Peligrosas (RoHS) en equipos electricos y electrónicos y eliminación de Deseiros Procedentes de Equipos Eléctricos y Elétrnicos (WEEE). El-symbol del carro de la basura tachado significía laplen satisfacción de la citada normativa y que los productos que la incluyen deben ser reciclados o��ecados en concordancia con la misma.
• Tutti prodotti Rotel sono realizzati seconde le norme internazionali per il trattamento delle sostenze pericolose (Rohls - Restriction of Hazardous Substances) in apparecchi elettrici ed elettronici, e per lo smaltimento di prodotti elettrici ed elettronici (WEEE - Waste Electrical and Electronic Equipment). Il significolo del cestino dei rifiuti con una croce sopra, indica la compatibilità con queste norme e che il prodotto deve essere opporuntamente riciclato o smolito in accordo con le direttive vigenti.
• Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RohS genommen)) und über Elektro- und Elektronik-Altergerte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestreichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.
• Rotel Produktoren worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieuuonvriendelijk grondstoffen die geleukt kunden worden in elektrische en elektronische apparatuur. Het symbol met dit voilcontainer het met kruis erdoor betekent voor u dat u, wanneer u dit apparat wilt afvoeren, dit moet doein volgens de regels die daarvoor hier gelden.

This symbol means that this unit is double insulated. An earth or ground connection is not required.
- Ce symbole signifie que l'appareil possede une double isolation electrique. L'utilisation d'une prise de terre ou de masse n'est pas obligatoire.
- Este*simbólo significa que el aparato está doblemente aislado, por lo que no requiresTHING de connexion a tierra o masa.
- Questo significato indica che questo prodotto è doppiamente isolato. Non è necessario il collegamento della messa a terra.
- Dieses Symbol bedeutet, dass diesen Gerät doppelt isoliert ist. Es muss dazu nicht geerdet werden.
Denna symbol betyder att apparaten ar dubbelisolerad och inte behover jordas

ENGLISH 10

FRANCAIS 17

ESPANOL 25

ITALIANO 34

DEUTSCH 42

NEDERLANDS 59

Verwijder de kast Niet: er bevinden zich in het apparatusat geen bedieningsorganen.
Indien nodig raadpleeg een bevoegt technicus!

Om het risico op elektrische schokken te voorkomen: laut u het apparaat geslo- ten. Ledere reparatie dient door een gekwalificierde technicus verricht te wor- den. Vermijd iedere mogelijkheid dat er vloeistof in het apparaat komt. Zet er dus geen vaas met bloemen op. Ook要去 vermeden worden dat vremeide objec- ten in het apparaat terecht komen. Moct het een van deze omstandigheden zich toch voordoen, ontkoppel dan het apparaat van het lichtnet en ga er meteen mee aan uw leverancier voor controle.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werkken, is het van groot belang dat u weet hoe u ermee om要去 gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk. Sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachtde droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Om het risico op elektrische schokken of brand te vermiiden: moet u er voor zorgen dat het apparaat Niet nat worden.

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt (om het apparaat heb 10cm vrijhonden). Voorbeelden: Gebruik het apparaat Niet op een bed, een sofa, een plaid of op andere onregelmatige oppervlakken, die de ventilatie-gaten zouden konnen blokkeren. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat要去 verre gehonden worden van warmtebronnen zoals radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de ache ter- kant, in dit geval 220 - 240 Volts 50Hz

Het apparaat dient alleen aangesloten te worden met de bigeleverde netkabel, of een soortgelijke. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat u er Niet op kurz trappen of that hij geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos en waar waar de kabel op het apparaat aangesloten worden.

Wonneer het apparaat langere tijd Niet gebruikt worden en tijdens onweer, dient delichtnetkabeluit hetlichtnet verwijderd te zich.

Gebruik alleen accessoires die door de fabrikant geadviseerd worden.

Zorg dat uw apparatuur stevig en veilig staat, dus Niet op een instabel karretje, een driepoot of een ondeugdelijk plankje aan de muur. Geluidsapparatuur is zwaar en als ze valt kan dat lelijke schade aanrichten aan Personen en apparaten.

Het apparaat moet in service gegeven worden wanner een van de volgende situaties zich voordoet:

• Wonneer het netsnoer en/of de stekker beschadigd zich;
• Wonneer er toch voorwerpen/vloeistof in het apparaat verecht zichen gekomen;
• Als het apparaat in de regen heeft gestaan;
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont;
• Wanner het apparaat is gezallen en/of als de kast beschadigd is.

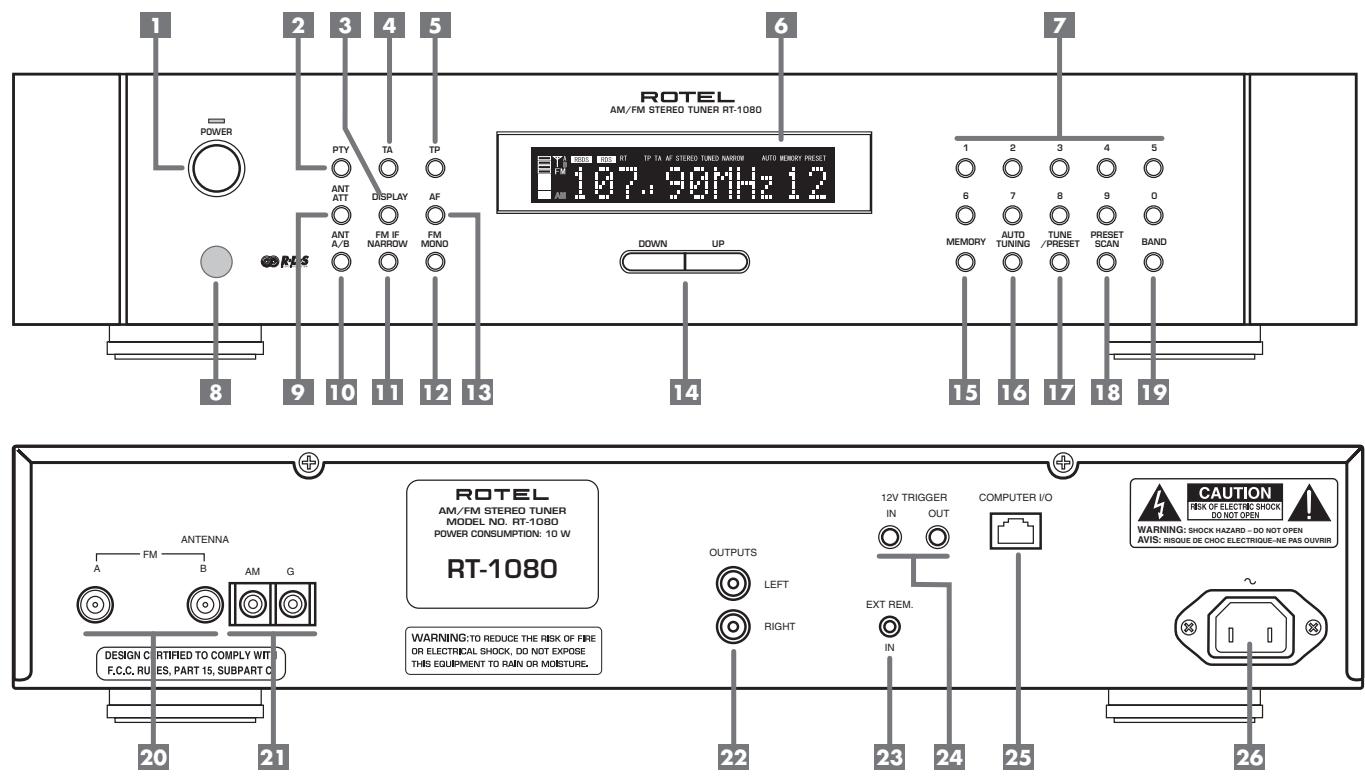

1: Controls and Connections • Commandes et Branchements • Controles y Conexiones • Controllie e collegamenti • Bedienelemente und Anschlüsse • De bedieningsorganen en aansluitingen

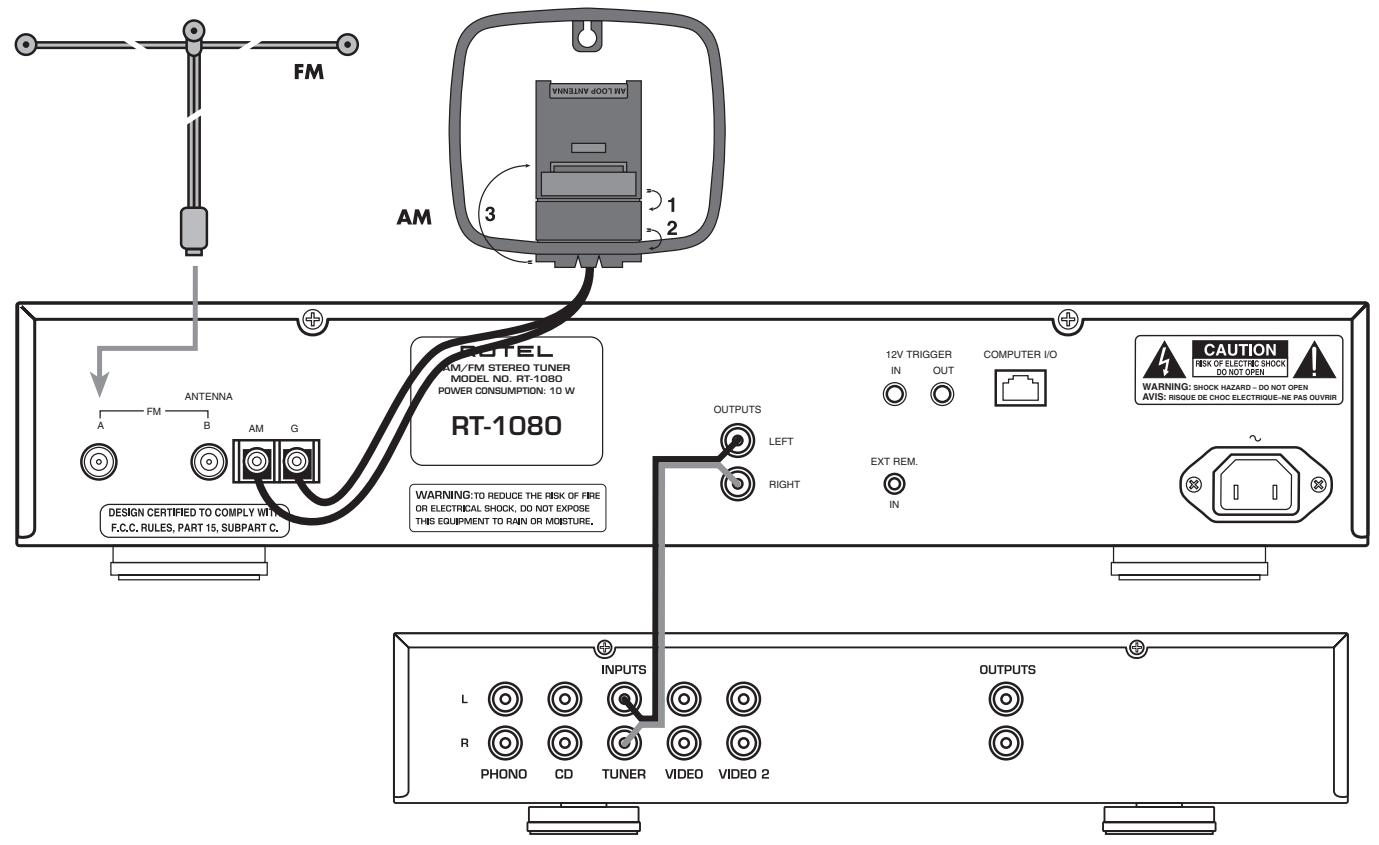

2: Hook-up Illustration • Schéma de branchement type • Ejemplo de Conexionado Schema di collegamento • Anschlußdiagramm • Het aansluitingsschema

3: RR-T93 Remote Control

Télécommande RR-T93

Mando a Distancia RR-T93

Controllo a distance RR-T93

Schakel dit apparaat en het

gehele systemeui voordat u

verbindingen maakt!

English

De in vierkanten geplaatste cijfers verwijzen maar de figuren van de tuner en de in vierkanten geplaatste letters maar die van de afstandsbediening.
Voor Uw Veiligheid 7
De bedieningsorganen en aansluitingen 8
Het aansluitingsschema 8
De RR-T93 Afstandsbediening. 9
Wij van Rotel 49
Aan de slag met de RT-1080. 49
De belangrijkste eigenschappen 50
Het uitpakken 50
Een plek voor de RT-1080 50
Debekabeling. 50
Deafstandsbediening. 50
Het afstandsbedieningsoog 8 50
Het inbrengen van de batterijen 50
Alles over deijkenkant 50
De cinch uitgangen 22 50
De meegeleverde midden-golfantenne 21.....50
De FM-antenna aansluiting 20 51
De lichtnetaansluiting 26 51
De 12v. TRIGGER uitgang 24 51
De exter afstandsbedieningsaansluiting 23.51
De computer interface-aansluiting 25. 51

De belangrikkste bedieningsorganen..... 51

De aan/uitschakelaar 1 .51
Hetinfoschem 6 .51
De "DISPLAY" foets N 51
De geheugentoets "MEMORY" 15 E .52
Het instellen van de landencode 1715....52

De belangrijkste afstemtoetsen 52

De bandkeuzetoets "BAND" 19 D .52
De afstemorganen 14 M 52
Het numerieke toetsenbord:
De Voorkeurzendertoetsen F 53
De frequentiekeuzetoets:
Directefrequentieinbreg L 53
De automatische afstemtoets 16 J 53
De afstem/voorkeur keuzetoets 17 K............53
De voorkeur aftastoets 18 1 53

RDS ontvangst. 53

Deinfoschemtoets 3 N. 54
De PTY toets 2 G 54
De TP toets 5 P 54
De TA toets 4 0 54
De AF toets 13 H 54

Afstem extra's. 55

De monotoets 12 A 55
De antenneverzwakker toets 9 C .55
De smalle band toets 11 55
De antennae A/B keuzetoets 10 B .55

FM deel. 55
Middengolf deel 55
Algemeen 55

Wij van Rotel

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prizen topkwaliteit te bieden worden door iedere Rotel-medewerker gesteund.

De technici werkken als een hectt team al tweakend en luisterend totdat)ieder nieuw produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en England of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigen huis worden vervaardigd.

Onze goede reputatie werden gevestigd door honderden waarderende testrapporten en vele ondscheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit waar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit Danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RT-1080

Wij danken u voor de aanschaf van onsere RT-1080 middengolf/FM tuner. Voor het bereiken van onsze bekende geluidskwaliteit ontwikkelde Rotel zich "Balanced Design Concept": een combinatie van geavanceer-de circuit opbouw, een continue zoektocht waar de Beste onderdelen en vooral veel luisteren. Wij zich er dan ook van overtuigdat de RT-1080 u vele jaren veel luisterplezier za brengen.

De RT-1080 is een topkwaliteit tuner met vele mogelijkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subtiele nuances van uw favoriete muziek met het grootste gemak kan weergeven.

De beide circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integritiet van het signala gewaarborgd blijft. Bij ontgelijke signalwegen krijgt u nl. een Licht tijdsverschil tussen het linker en rechtter kanaal, met alle verwelende gevolgen van dien. In de signalweg op de PCB's gebruiken wijuitsuiitend metaalfilm-werstanden en polystyreen-of polypropyleen condensatoren, want alle aspecten van dit ontwerp�n maar met een doel voor ogen gemaakt: de naturegretrouwe reproduktie van muziek.

De belangrijkste eigenschappen

• Draadloze afstandsbediening voor alle functies
• Eenvoudig te begrijpen_infoschemr
• Middengolf en FM ontvangst-mogelijkheden
  30 voorkeurzenders
• Afstemmen met de hand en via Voorkeurzenden, het afasten van de voorkeurzenders en afstemmen direct op de freiuntei
  RDS (Radio Data System) ontvangstmogelijkheden
• Dubbele antennae-ingang
• Mono/stereo schakelaar/inschakelbare antenneverzwakker voor stations van zeer dicht bij, breed/smalband instelmogelijkheid
  12V triggerschakeling om aan/uitgeschakeld te kuren worden via een Rotel voorversterker of processor
• Computer interface-aansluiting voor het functioneren van de tuner via pc of automatiseringssysteme

Hetuitpakken

Haal het apparaat voorzichtiguit de verpakking. Vergeet de afstandsbediening en andere accessoires Niet.Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去en voor reparatie,want er is geen betere bescherming tijdens transport dan zich eigen doos.

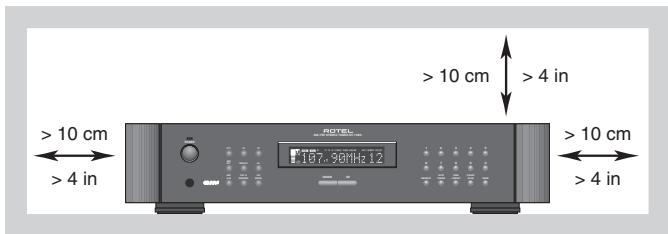

Een plek voor de RT-1080

De plaats voor RT-1080 moet vlak zich, vrij van vocht, trillingen en hoge temperaturen. Stel hem Niet bloat aan directe zonznestra-len, sluit 'm Niet op in een Niet geventileerde ruimte en zet er ook niets bovenop.

De RT-1080 worden wat warm, wij raden u dan ook aan hem in een special audiomeubel te gebruiken. Daarin kan hij op zijn eigén plank staan. Zet hem nooit op een eindversterker of ander component. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten van de hi-fi keten. Hou de bekabeling aan de ruime Kant, het vereenvoudigt het installereren en eventuele veranderingen later.

Debekeling

Hou de Lichtnet, digitale en analoge signa-kabelsuitelkaar.Dit verminderdtkansdat hetlichtnetofde digitaleinformatieinvloed kan uitoefenen op het analoge signaal.Ook het gebruik van hoge kwaliteits verbindings-kabelsvoorkomtsignaalverviling van buitenaf.Als het goed is weet uw onvolprezen Rotel leverancier hier alles van.

De afstandsbediening

Zoals boven al gemeld hebben wij bij de RT-1080 de afstandsbediening RR-T93 gedaan en deze bedient bijna alle functies van deze tuner.

Het afstandsbedieningsoog 8

Het oog op de voorkant van de tuner ontvangt de commandosignalen van de afstandsbediening. Zorg ervoor dat niets de signalen in de weg staat anders kan de afstandsbediening Niet op de juiste wijze zichn werk verrachten.

Direct zonlicht en/of beinvloeding van halogeenverlichting dient ook vermeden te worden. Alhoewel de afstandsbediening weinig energie gebruikt is regelmatte controle van de batterijen een must voor het goed functi-oneren van de afstandsbediening.

EXTRA INFORMATIE: Om de afstandsbediening\ juist te gelebruiken,要去 hem richten op de\ voorkant van de tuner.

Het inbrengen van de batterijen

De meegeleverde AAA batterijen (mini-penlights)要去en geinstalleerd worden voordat u de afstandsbediening kan gebruiken. Daar voor opent u het klepje darüberop de afstandsbediening. U brengt nu de batterijen aan op de manier zoals op de afstandsbediening staat aangegeven. Test nu de RR-T93 op juiste werkung en sluit het batterijcompartment. Wanner de batterijen uitgeput raken za de afstandsbediening de RT-1080 Niet更是 altijd correct instrueren. Verse batterijen is dan ons advies.

EXTRA INFORMATIE: Als u de afstandsbediening voor een langereperiode Niet gebruikt, adviseren wij u de batterijen te verwijderen. Laat ook geen oude batterijen in de afstandsbediening vanwege het gevaar van lekken.

Alles over de achechterkant

Achterop de RT-1080 vindt u deuitgangen voor de versterker, aansluitingen voor twee FM antennes en een middengolfantenne, een pc interface aansluiting, een aansluiting voor een extra afstandsbedieningsoog, 12V trigger-aansluitingen voor het aan/uitzetten op afstand en de aansluiting voor de lichtnetkabel.

EXTRA INFORMATIE: Wij raden u aan een apparaat pas op het lichtnet aan te sluiten nadat u zich ervan vergewist heeft dat alle noodzakelijk verbindingen gemaakt en correct+zijn.

De cinch uitgangen 22

Op de achechterkant van de RT-1080 vindt u o.a. de audio uitgangen ("OUTPUTS"). Deze cinch pluggen要去 verbonden worden met de ingangen van uw (voor)-versterker. Let u er vooral op dat u links ("LEFT") en rechts ("RIGHT") juicesluit.

De meegeleverde midden-golffantenne 21

Bij de RT-1080 hebben we een z.g. ringantenne verpakt voor de ontvangst van de lokale middengolfzenders. Haal de antennueit de doos en leg hem in de buurt van de RT-1080.

Verbindt de dubbele draad van de antennene onder de schroefjes van de "AM LOOP" aansluiting. Onder ieder schroefje een draadje. Het geeft Niet hoe u ze aansluit als u het maar goed doet en er geen sluiting is.

Door het verdraaien van de antennene kut u de ontvangst beinvloeden. Experimenteer maar hartelust!

EXTRA INFORMATIE: Als u een buitenantenne gebruikt voor de middengolfontvangst, monteer dan de dubbele draad aan bezelfde antennene-ingangen als de ringantenne. Laat een dergelijkke antennene wel door eenvakmanplaatsen.

De FM-antenne aansluiting 20

De RT-1080 heeft aansluitingen voor twee FM-antennes "A" en "B". Daardoor bent u in staat de tuner b.v. zowel op de kabel als op een buiteenantenne aan te sluiten. Of aan de kabel en de meegeleverde binnenhuis-antenne of een FM signaal leverende satelliet tuner. Middels de schakelaar "ANT A/B" op de tuner of op de afstandsbediening kut van de ene antennen- op de andere antennene ingang overschakelen.

EXTRA INFORMATIE: De bijgeleverde nood-antenne kan alleen gebruikt worden wonneer u op steenworp afstand woont van alle zenders, die u wenst te ontvangen. Wij adviseren u dan ook deze in Nederland nicht te gebruiken.

Wilt u het toch proberen: rol de antennene uit en steek de coaxplug in de antennene ingang "A" of "B". Manipuleer een beetje met de antennene en wonneer u de beste richting heeft gezonden kurz u hem aan een muur o.i.d. vastzetten.

EXTRA INFORMATIE: De buitenantenne en de kabel - Wanneer u zich nicht in de bevoorrechte positie bevindt dat u aan de bovenstaande noodantenne genoeg heeft, dan要去 u een母公司 op het dak (laten)plaatsen. Ook om deze antenne aan te sluiten steekt u de 75 ohm plug in de antenne ingang achterop de RT-1080. Wilt u darüber een maximum aan stations dan staat de meeste van u signaaluit de muur ter beschikking: de kabel. Ook deze sluit u opdezelfde manier aan.

De lichtnetaansluiting 26

De RT-1080 is vanuit de fabriek ingesteld om op 220-230 Volt wisselspanning te functioneren. Probeer hem Niet zonder meer op een anderer voltage te latent werken en behandel het lichtnetsnoer met zorg. Bent u Niet zeker van het voltage: deze staat op het typeplaatje op de achterkant van de tuner.

Steen het meegeleverde netsnoer in de "AC INPUT" op de awhilekant van de RT-1080. Als u alle andere verbindingen ook gemaakt heeft kunt u de lichtnetsteker in het stopcontact steken of in de geschakelde spanningsuitgang van uw (voor)versterker.

De 12v. TRIGGER uitgang 24

De RT-1080 kan ook aan/uitgezet worden middels een "triggersignaal" van een Rotel voorversterker.

Van de twee aansluitingen is er eén een ingang die het signala ontvangt van de voorversterker en een uitgang die het signalaal weer doorgeeft aan een ander apparaat dat middels het triggersignal aan en uitgezet kan worden.

Het signal kan van elke soort zich (wissel of gelijkspanning)CUSSEN de 3 en 30 volts. Wanner aan de triggeringang een kabel wordt aangesloten waar een dergelijk signaal opstaat, dan wordt de tuner geactiveerd. Wordt dit signal echter onderbroken, dan gaat de tuner weeer uit (standby). Het indicatortje blijft branden, maar het schermpje en het apparaat doeet het Nieteer.

EXTRA INFORMATIE: Als u de 12V triggerfunctie wilt gebruiken, moet u ervoor zorgen dat de tuner allijd aanstaat middels de schakelaar "POWER".

De externe afstandsbedienings-aansluiting 23

Op deze 3,5 mm miniplug ingang kunt u een infraroodontvanger (Xantech o.i.d.) aansluten, om het möglich te make n de RT-1080 toch op afstand te konnen bedieren ondanks dat hij Niet binnen bereik is van uw afstandsbediening. Informeer bij uw Rotel adviseur over de mogelijkheden en de manier waarop u zo'n ontvanger要去 aansluten.

De computer interface-aansluiting 25

Met deze aansluiting kunt u de RT-1080 bedieren via een opzich staand huis automatiseringsysteme of met een thuiscomputer uitergerust met speciale "software". De RT-1080 wordt dan aangestuurd met bezelfde data die normal van de RT-92 afkomen. Raadpleeg uw leverancier betreffende de mogelijkheden.

De "COMPUTER I/O" aansluiting op de achterkant zorgt voor de nodige verbinding met de externe apparatuur. De 8-pins RJ-45 plug wordenervoord gebruikt. Een standard verbinding voor 10-baseT UTP Ethernet bekabeling.

De belongingsrikkste bedieningsorganen

We raden u aan alvorens met het aansluiten te gaan beginnen de voor- en achterkant van de RT-1080 even rustig te bestuderen. De nummers en letters bij de onderwerpen refereren aan de tekeningen elders in de gebruiksaanwijzing en helpen u vertrouwd te makeen met de aansluitingen, mogelijkheden en bedieningsorganen van de tuner. De nummers horen bij het appaarat en de letters bij de afstandsbediening. De meeste functies vindt u zowel op het apparaat als op de afstandsbediening. Er zich echter eenaar functies die zich slechts op een van beiden bevinden.

De aan/uitschakelaar 1

De aan/uitschakelaar vindt u links op de voorkant van de tuner onder de aanduiding "POWER" en heeft geen dubbelganger op de afstandsbediening.

Wanner u de RT-1080 aan wilt zetten drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de tuner aan staat.

EXTRA INFORMATIE: Wanneer u een geschakelde spanningsuitgang van een ander component of de triggerfunctie gekrukt om de RT-1080 van energie te voorzien, LAST dan de aan/uitschakelaar van de tuner ingedrukt.

Hetinfoschem 6

Het scherm op de voorkant van de RT-1080 toont u de informatie die u nodig heeft t.b.v. de bediening van het apparaat.

UCNT heen en weer schakelen tussen een wel of Niet verlichtinfoschem. Druk tenminste drie seconden op de toets "DISPLAY" en u ziet wat er gebeurt. Wonneer het_infoschem nuuit is, zal dat weeer aangaan bij het aanraken van de eerste de beste toets die u gaat gebruiken.

De geheugentoets "MEMORY" 15 E

Met deze toets=kunt u diverse instellingen in het geheugen van de RT-1080plaatsen, zoals b.v. de voorkeurzenders op de FM. Verderop in de gebruiksaanwijzing staat exact hoe te handelen in welke omstandigheid.

Het instellen van de landencode 1 7 15

De RT-1080 kent twee ingebakken codes: één voor de Verenigde Staten en één voor Europa. Met deze configuraties(Int) u de RT-1080 aanpassen aan de radiosituatie ter plekke, zoals de frequentaintervallen op middengolf en FM en de verschillen in RDS ontvangst. Als het goed is hoefft u er niets aan te doeon uw RT-1080 is voor Europa ingesteld.

Het instellen voor de Verenigde Staten.
Druk geduren de 5 seconden tegelijkertijd op de toetsen "POWER", "MEMORY" en de "9" van het numerieke toetsenbord. Op het scherm verschijnt nu hetwoordje LOADING. De RT-1080 is nu "USA ready".

Het instellen voor Europa. Druk gedurende 5 seconden en tegelijkertijd op de toetsen "POWER", "MEMORY" en de "0" van het numerieke toetsenbord. Op het scherm verschijnt nu hetwoordje LOADING. De RT-1080 kut u nu op correcte wijze in Europa gebruiken.

De belangrijkste afstemtoetsen

De RT-1080 is een middengolf/FM tuner met RDS data ontvangstmogelijkheden en de mogelijkheid om 30 zenders in het geheugen vast te leggen. Ook kutu met de RT-1080 op verschillende manieren afstemmen. Hieronder vindt u een overzicht van die mogelijkheden. (Meer details vindt u in de hoofdstukken over het betreffende onderwerp.)

• Met de handmatige afstemmethode "DOWN/UP" toetsen of de "TUNE" toets op de afstandsbediening de band op en af goan. Zet eerst de "TUNE/PRESET" toets op TUNE en schakel de "AUTO TUNING" functie uit. U kunt nu handmatig afstemmen.

• Door de frequente in te toetsen, kunt u direct op een gewenste zender afstemmen. Druk eerst op de "FREQ DIRECT" toets op de afstandsbediening en breng de afstemfrequentie in van de betreffende zender middels de numerieke toetsen.

• Met de frequentie Zoekfunctie kunt u de band op en af gaan op zoek maar goed te ontvangen zenders. Zet eerst de "TUNE/PRESET" toets op TUNE en schakel de "AUTO TUNING" functie aan. U kunt nu automatisch afstemmen.
• U kunt ook direct afstemmen op uw voorkeurzenders. Zet eerst de "TUNE/PRESET" toets op TUNE. Toets nu de gewenste voorkeurzender in middels de numerieke toetsen.
• Met de Voorkeurzender Zoek-function kunt u uw voorraad voorkeurzenders "afzappen". Druk op de "PRESET SCAN" toets om het zappen te starten.
• RDS biodt u eenScala aan alternatie afstem- en Zoekmogelijkheden, die gebaseerd is op een datasroom die wordt meegezonden bij bepaalde zenders. Zie het RDS hoofdstuk voor gedetailleerde informatie.

De bandkeuzetooets "BAND" 19 D

Met de bandkeuzetoets kiest u of u de tuner wilt afstemmen op de middengolf- of op de FM-band. Links op het infoschemkunt u zich voor welke band u heeft gekozen, met waar bij de frequentie van de zender waarop u heeft afgestemd.

De afstemorganen 14 M

De toetsen "DOWN/UP" op de voorkant en de "TUNE/PRESET" toetsen op de afstandsbediening zich de belangrijkke organen waarmee u kunt afstemmen. Vanaf nu reppen wij alleen nog maar over de "DOWN/UP" toetsen waar beiden op bezelfde wijze bediend worden.

U kunt met deze toetsen op verschillende manieren afstemmen afhankelijk van de wijze waarop de tuner staat ingesteld:

Tijdens freiestie-afstemming met de AUTO TUNING functie uit. Druk op een van de "DOWN/UP" toetsen om handmatig freiestiestap voor freiestiestap door de afstemband heen te gaan ongeacht of er een zender is of Niet. Zie ook het betreffende hoofdstuk elders.

Tijdens_freqentie-afstemming met de AUTO TUNING functie aan. Druk op een van de "DOWN/UP" toetsen om het automatisch afstemmen te starten. De tuner gaat nu de band op of af zoekend maar de eerst goed ontvangbare zender. Mocht dit Niet een gewenste zender zich druk dan nogmaals opdezelfde toets om de procedure te herhalen. Tijdens het automatisch afstemmen worden zwakke zenders overgeslagen. Mocht de tuner geen goed te ontvangen zender meer tegenkomen, dan.gaat hij automatisch wee terug maar de LAST afgestemde zender. (Zie ook de hoofdstukken afstem/voorkeur keuzetotoets en voorkeur aftasttoets voor gedetailleerde informatatie over dit onderwerp.)

Tijdens Voorkeurzender afstemming: druk u op eén van de afstemtoetsen om op de volgende resp. vorige voorkeurzender af te stemmen. (Zie ook het hoofdstuk afstem/ voorkeur keuzetoets voor gedetailleerde informatie over dit onderwerp.)

Tijdens RDS PTY afstemming: drukt u op eén van de afstemtoetsen om het gewenste programmasoort van de getoonde lijst te kunnen kiezen. (Zie ook de hoofdstukken RDS en RDS PTY toets voor gedetailleerde informatatie over dit onderwerp.)

EXTRA INFORMATIE: Op het infoschem bevinden zich een paar aanduidingen die u bij het afstemmen konnen helpen. Heel groot wordengetoond de afstemfrequentie welke meegaat gedurende het afstemmen. Een signalsterkteindicator toont de veldsterkte waarmee de zender binnenkomt. Hetwoordje "TUNED"verschijnt in het scherm wonneer correct opeen zender is afgestemd en tevens verschijnt"ST" wonneer het een stereozender betreft alsmede informatatie over de wijze van afstemming.

Het numerieke toetsenbord: De voorkeurzendeertoetsen F

Het geheugen van de RT-1080 kan 30 voorkeurstations bevatten zowel op de middengolf als op de FM. U(Int) sunt deze oproepen d.m.v. de toetsen van het numerieke toetsenbord.

Vanuit de fabriek hebben we wat willekeurige frequencies in het geheugen gezet. Om een bepaalde zender in het geheugen te zetten, doet u de volgende handelingen:

1. Stem af op de gewenste zender. Hetzij op de middengolf of de FM-band.
2. Druk op de toets "MEMORY". De indicator MEMORY gaat knipperen.
3. Druk, verwijl MEMORY knippert, op het gewenste nummer waaronder u de betref-fende zender wilt verstoppen. Voorbeeld: Om de gezonden zender onder drie te zieten drukt u tijdens het knipperen op 3 en als u hem onder 15 wilt latent schuil gaan, drukt u eerst op 1 en verrolgens op 5.
4. Wanner een bepaald voorkeurnummer al was bezet door een andere zender za deze worden overschreiben (pech: zender weg).

Om af te stemmen op een Voorkeurstation hoeft u alleen maar de betreffende toets in te drukken van een van de numerieke toetsborden. Bijvoorbeeld: Voor voorkeurzender drie drukt u op 3 en voor voorkeurzender vijftien drukt u eerst op 1 en daarna binnen vijf secon den op 5.

EXTRA INFORMATIE: Het numerieke toetsenbord kan ook gebrukt worden voor het direct intoetsen van een zenderfrequentie (zie hieronder).

De frequentiekeuzetoets: Direkte frequentie inbreng

Als u de frequentie van een bepaalde zender weet, kurz u die direct intoetsen met de "FREQ DIRECT" toets.

1. Druk op de "FREQ DIRECT" toets om de functie van het numerieke nummerbord te veranderen van voorkeur- maar direct frei-quentiekeuzegebruik. De zender-frequen- tie verandert nu in 4 liggende streepjes, die de vier cijfers van de freiquentie-aanduiding voorstellen. Het eerste streepje knippert nu.

2. Breng het eerste cijfer van de frequente in met een van de genummerde toetsen. Het cijfer verschijnt nu op het_infoschem en het tweede streepje begint te knippenen. Breng nu de resterende cijfers van de afstemfrequente in. Wanner alle cijfers zich ingebracht worden automatisch de af-gestemde zender ten gehore gebracht.

VOORBEELDEN:

(USA FM) 87.50MHz Druk 8>7>5
(EU FM) 87.50MHz Druk 8>7>5>0
(AM) 1610kHz Druk 1>6>1>0

Als u Niet binnen vijf seconden een frequen-. tie inbrengt, stopt de DIRECTE FREQUENTIE inbrengewijze en gaat de tuner terug maar de!.aatst afgestemde zender.

De automatische afstemtoets 16 J

Met de toets "AUTO TUNING" kut u heb en wee schaken tussen automatisch afstemmen op freqentie en handmatig afstemmen op frequentie. Wanneer u afstemt met de "DOWN/UP" toetsen tijdens AUTO TUNING stemt de RT-1080 automatisch af op de eerstvolgende goed te ontvangen zender. Is dit nicht de gewenste zender, herhaal dan de procedure. Zwakke zenders worden met deze Zoekmethode overgeslagen. Wordt er geen goed ontvangbare zender ontdekt dan gaat de tuner terug maar de LAST afgestemde zender.

Om over te schakelen van freiagentie afstemmingaar automatische afstemming gebrukt u de "AUTO TUNING"toets. Tijdens het automatisch afstemmen verschijnt "AUTO" in hetinfoschem.

EXTRA INFORMATIE: Wanner u middels de "TUNE/PRESET" toets de PRESET functie activeert worden de AUTO/TUNING functie opgeheven. Zie volgende onderwerp.

De afstem/voorkeur keuzetoets 17 K

Met de toets "TUNE/PRESET" kutu u—heen en weeer schakelen:tussen frequentie-afstemming (met het activeren van de afstemtoetsen gaat u iedere keer een afstemfrequentie hoger of lager) en voorkeur-afstemming (met het activeren van de afstemtoetsen gaat u iedere keer een voorkeurzender hoger of lager).

Om over te schakelen van freiquentieafstemmingaar voorkeur-afstemming gebruikt u de "TUNE/PRESET"toets.Tijdens het voorkeur afstemmen verschijnt "PRESET" in hetinfoschem.

EXTRA INFORMATIE: Wanner u middels de "TUNE/PRESET" toets de PRESET functie activeert worden de AUTO/TUNING functie opgeheven.

De voorkeur aftasttoets 18 1

Met de "PRESET SCAN" toets=kunt u alle voorkeurzenders de revue laten passeren. Wanner u deze toets indrukt LAST de RT-1080 alle voorkeurzenders gedurende vijf seconden op volgorde horen. Wilt u deze activiteit staken, druk dan nogmaals op deze toets.

EXTRA INFORMATIE: Wanner u tijdens het weergeven van een Voorkeurzender de PRESET SCAN functie activeert, gaat de RT-1080 maar de eerstvolgende voorkeurzender op rij om verrolgens de hele rij af te werken en pas wee ter stoppen op het station waar de rondgang begon. Is de tuner afgestemd op een zender Niet uit de rij van voorkeurstations dan start de PRESET SCAN functie met voorkeurzender 1 om verrolgens de hele rij op volgorde af te werken.

RDS ontvangst

We hebben de Rotel RT-1080 uitergerust met RDS (Radio Data System) ontvangstmogelijkheden. Met RDS krijt u toegevoegde informatatie die als een gecodeerde datasroom worden mee gezonden bij het gewone signal van een zender. Deze datasroom wordt gedecodeerd door een decoder in de RT-1080 en kan u voorzien van de volgende informatie:

• de naam van de zender waarop u heeft afgestemd (b.v. Radio 1 of SKY)
• het soort programme dat de betreffende zender uitzendt (b.v. ROCK of NEWS enz.)
• verkeersinformatie
• roltekst voor aankondigingen of algemene informatie

Daar bij菩提 RDS verschillende Zoekroutines zoals:

• de möglichkeit maar een zender te zoeken met een bepaald soort programma-inhoud (PTY).
• de möglichkeid van het zoekenaar een zender die verkeersinformatie uitzendt (TP).
• de möglichkeit om automatisch af te stemmen op verkeersinformatie (TA).

EXTRA INFORMATIE: De RDS functie is geheel afhankelijk van het feit of een zender wel RDS data uitzendt. Dus kunt u RDS informatatie alleen maar waar ontvangen waar de zenders voorzien zijn van RDS apparatuur. Ontvangt u geen RDS informatatie dan gedraagt de RT-1080 zich als een normale tuner.

EXTRA INFORMATIE: RDS informatatie wordt al-leen maar uit gezonden via FM zenders. Bovenstaande ontvangst-procedure is dan ook slechts van toepassing in de FM-band.

Deinfoschemtoets 3 N

Er zijn vrijverschillendeinfoschem-mogelijkheden wonneer een zender RDS datauitzendt en de desbetreffende RDS indicator oplicht. Druk herhaaldelijk op de RDSinfoschemtoets "DISPLAY" of om achtereenvolgens de onderstaande opties te konnen aanschouwen:

1. De zendfrequentie waarop de afgestemde zender uitzendt.
2. De (roep)naam van de zender waarop afgestemd is. (b.v. Radio 1). Zendt de betreffende zender geen RDS datauit dan knippert in het venster "PS".

3. Het type programmá. Hier worden gelekozen uit een standardl lijst van programmatypes en die helaas in het Engels is opgeysteld. (NEWS, CURRENT AFFAIRS, INFORMATION, SPORT, EDUCATION, DRAMA, CULTURE, SCIENCE, VARIORED, POP MUSIC, ROCK MUSIC, EASY LISTENING MUSIC, LIGHT CLASSICAL, SERIOUS CLASSICAL, OTHER MUSIC, WEATHER, FINANCE, CHILDREN'S PROGRAMS, SOCIAL AFFAIRS, RELEGION, PHONE IN, TRAVEL, LEISURE, JAZZ MUSIC, COUNTRY MUSIC, NATIONAL MUSIC, OLDIES MUSIC, FOLK MUSIC and DOCUMENTARY). Zendt de betreffende zender geen RDS data uit dan knippert in het venster "PS".

4. Eenijdelmending (CLOCK TIME) Zoals die wordt uit gezonden door de betreffende zender (dus lokale tijd). Zendt de betreffende zender geen RDS data uit dan knippert in het venster "CT".

5. Een toegevoegde tekst (RADIO TEXT). Informatie of boodschappen waarvan de zendgemachtigde het belangrijk vindt dat u ze consumeert. Zendt de betreffende zender geen RDS datauit dan knippert in het venster "RT".

De PTY foets 2 6

Met de PTY toets kunt u alle (RDS) zenders op programmatype afzoeken.

1. Druk op de PTY toets. Het huidige programmatype verschijnt in het_infoschem.
2. Verander indien gewenst van programmatype middels de afstemtoetsen. U=kunt deveranderingen zien in hetinfoschem.
3. Druk nu binnen vijf seconden een tweede maal op de PTY toets of. De tuner gaat nu een andere zender zoeken met het gewenste programmatype. Als u te lang wacht met het voor de tweede koer indrukken van de PTY toets dan verwalt de PTY functie.
4. Indien er geen zender worden gezonden met het gewenste programmatype dan worden automatisch werden teruggekeerd maar de LAST afgestemde zender.
5. Wilt u de PTY functie beeindigen dan drukt op een willekeurige toets (behalte "FM-MONO").

De TP toets 5 P

Met de TP toets kunt u alle (RDS) zenders met verkeersinformatie afzoeken.

1. Druk op de TP toets. De tuner gaat nu op zoek waar een zender met verkeers-informatie.
2. Indien er geen zender worden gezonden met verkeersinformatie dan worden automatisch wee teruggekeerd maar de LAST afgestemde zender.
3. Wilt u de TP functie beeindigen dan drukt op een willekeurige toets (behalte "FM-MONO").

De TA toets 40

Met de TA toets=kunt u alle (RDS) zenders met gesproken verkeersinformatie afzoeken.

1. Druk op de TA toets. De tuner gaat nu op Zoek maar een zender met gesproken verkeersinformatie.
2. Indien er geen zender worden gezonden met gesproken verkeersinformatie dan worden automatisch weeer teruggekeerd maar de LAST afgestemde zender.
3. Wilt u de TA functie beeindigen dan drukt op een willekeurige toets (behalte "FM-MONO").

De AF toets 13 H

Er zijn landen waar een RDS zender deel uita maakt van een zendernetwork,zoals hier in Nederland, waar Radio 1,2,3 en 4 door verschillende zenders op verschillende frequencies door het gehele land worden uit gezonden.Deze zenders kannen een RDS signaal meezenden met een lijst van frequencies waar hetzelfde programma elders worden uit gezonden.Mocht dit het geval zichen met een zender waarop uw RT-1080 is afgestemd,dan staat AF in hetinfoschem te lezen.

De "AF" toets worden gebruikt om te onderzoeken of de zender waarop u bent afgestemd wel de beste ontvangen zender is met hetzelfde programma. De AF toets werkst alleen maar wanner de AF indicator in het_infoschem brandt.

1. Druk op de "AF" toets. De tuner gaat nu alle frequencies af die de lijst met AF informatie opgeeft en zaI dan afstemmen op de beste ontvangen zender.
2. Is er geen betere zender dan zal de RT-1080 zichzelf weeer afstemmen op oorspronkelijke zender.
3. Wordt het signal van de neue zender zwakker dan za de oude zender wee rwen opgezocht.
4. Wilt u de AF functie beeindigen dan drukt u op een willekeurige toets (behalte "FM-MONO").

Afstem extra's

De nu volgende toetsen konnen het leven van een radioluisteraar aanzienlijk veraangenamen:

De monotoets 12 A

Met de "FM MONO" toets=kunt u een programma dat in stereo wordenuitgezonden in mono ontvangen. In STEREO zal de RT-1080 een in stereo uitgezonden programma in stereo weergeven mits de signalsterkte voldoen de is. De STEREO indicator in het_infoschemlicht dan op. Staat de tuner in MONO dan is de weergave ook in mono ongeacht de uitzendwijze van de zender.

EXTRA INFORMATIE: Een programme in stereo uit gezonden is pas de moeite waard als de signalsterkte voldoende is. Af en toe is dat nicht het geval. Druk dan de "FMMONO" toets in. De streereinformatie is nu wel verdwenen maar ruis en andere vervelende storing vanwege te geringe signalsterkte ook.

De antenneverzwakker toets

Met de "ANT ATT" toets sunt u het antennesignaal van een bepaalde zender verzwakken. Voor zenders die met een normal of zwak signaal binnenkomen要去ze verzwakker naturulijk utgeschakeld (OFF) zich. Er zich erchter wel eens zenders, vooral als ze dicht bij staan, die met een overdosis aan signaal uw tuner tot wanhoop brengen, met verrorming als resultaat. Gebruik dan deze toets om die bepaalde zender weer in het hareel te breden. Wanner de verzwakker in functie is staat er LOC in het infoschem te lezen. Deze functie werkkt alleen op de FM band.

De smalle band toets 11

FM ontvangst is een kwestie van ontvangen en decoderen van een draaggolfsgnaal op een vastgelegde frequentie. Er zijn anderer zenders waar bij dat "vastgelegde"een beetje met een korrellijzoutgenomen要去 worden:ze wijken iets af van die frequentie.Nu is onsze RT-1080 letterlijkzer ruim denkend en accepteert zulke zenders feilloos en dat werkt normala gesproken dan ook zonder problemen.

Bent u城县 in de omstandigheid dat u woont in een gebied waar veel zenders binnenkomen en er een paar bij+zijn die op elkaars lip zitten, dus bijna opdezelfde fre

quentie werken, dan kan het gebeuren dat ze elkaar dwars gaan zitten. In het jargon heet dat "interfereren": u hoor de ene zender een beetje door de andere—heen. Om deze omstandigheid het hoofd te kunnen bieden kunt u de z.g. bandbreedte van de RT-1080 versmallen middels de "FM IF NARROW" toets. Door het inschakenen van deze functie maakt u de afstand van de betreffende zenders schijnbaar wat groter, waardoor ze weinig of geen lasteer van elkaar hebben. Als u de "FM IF NARROW" toets indrukt, verschijnt er NARROW in het_infoschem. U heft de functie weeper op door nogmaals op deze toets te drukken.

De antennae A/B keuzetoets TO B

Zoals reeds beschreiben in het hoofdstuk "Alles over de achechterkant" bezit de RT-1080 twee antennene-ingangen genaamd "A" en "B". Met de toets "ANT A/B" kut u:tussen deze twee ingangen—heen en wee schakelen. In het info-schemm staat aangegeven welke van de twee antennene-ingangen u in gebruik heeft.

Technische gegevens

FM deel

Bruikbare gevoeligheid:

12,2 dBf

Gevoeligheid bij 50 dB signal/ruisverh.:

20,2 dBf (mono)

45,3 dBf (stereo)

Signaal/ruisverhouding (bij 65 dBf):

75 dBf (mono)

72 dBf (stereo)

Harmonische verrorming (bij 65 dBf):

0,2% (mono)

0,3% (stereo)

Frequentiebereik:

10Hz - 15kHz± 3dB

Vangverhouding:

2 dB

Naastliggend kanaal selectiviteit:

47 dB (± 400 kHz)

Valse frequentie onderdrukking:

90 dB

Spiegelfrequentie onderdrukking:

80 dB

IF signal anderdrukking:

80 dB

AM signaal onderdrukking:

55dB

Kanaalscheiding

(bij 100 Hz/1 kHz/10 kHz):

40 dB/45 dB/35 dB

Uitgangsiveau:

1,2V

Antenne-impedantie:

75Ω ongebalanceerd

Middengolf deel

Bruikbare gevoeligheid:

300 V / m

Selectiviteit:

25 dB

Spiegelfrequentie onderdrukking:

45 dB

Signaal/ruisverholding:

48 dB

Uitgangsnavau:

165mV

Antenne-impedantie:

Gesloten ring-antenne

Algemeen

Opgenomen vermogen:

10 Watts

Lichtnetspanning/frequentie:

230 Volts/50 Hz. (EU versie)

120 Volts/60 Hz. (USA versie)

Afmetingen (b× h× d)

430 × 92 × 340 mm

Netto gewicht:

4.7 kg

Gegevens en ontwerp zijn voorbehouden.

Rotel en het Rotel hi-fi logo zijn geregistreeerde handelsmerken van "The Rotel Co. Ltd", Tokyo, Japan.

ROTEL

The Rotel Co. Ltd.

10-10 Shinsen-Cho

Shibuya-Ku

Tokyo 150-0045

Japan

Phone: [phone]

Fox: [phone]

Rotel of America

54 Concord Street
