| Producttype | Audio-video-ontvanger (AM/FM stereo tuner) |
| Merk | ROTEL |
| Model | RT-961 |
| Afmetingen (B x H x D) | Ongeveer 430 x 90 x 350 mm |
| Gewicht | Ongeveer 5 kg |
| Netvoeding | 115 V, 60 Hz (VS) / 230 V, 50 Hz (Europa) afhankelijk van versie |
| Stroomverbruik | 15 W (max) |
| Golfbanden | AM (MW/LW) en FM (stereo) |
| Aantal presets | 30 zenders (AM/FM) |
| RDS-functies | Weergave zendernaam, programmatype, radiotext, tijd, zoeken PTY/TP/TA, alternatieve frequenties |
| Zoekmodi | Handmatig, automatisch, direct op frequentie, voorkeuze, scannen |
| Audio-uitgang | 1 stereo RCA-paar (vast niveau) |
| FM-antenne-ingang | 75 ohm (F-connector) |
| AM-antenne-ingang | Schroefaansluitingen voor raam- of buitenantenne |
| 12 V Trigger-schakeling | Ja, voor automatisch inschakelen van andere apparaten |
| Externe IR-afstandsbediening ingang | 3,5 mm jack (EXT REMOTE IN) |
| Inclusief afstandsbediening | Ja, model RR-T92 |
| Weergave | Fluorescerend display met dimmer (DIMMER) |
| Onderhoud en reiniging | Reinigen met een zachte, droge doek; geen schurende middelen gebruiken |
| Veiligheid | Open de behuizing niet (risico op elektrische schokken); vermijd vocht en metalen voorwerpen in openingen |
| Reserveonderdelen en repareerbaarheid | Neem contact op met een erkende Rotel-reparateur; geen door de gebruiker te repareren onderdelen |
| Meegeleverde accessoires | Afstandsbediening RR-T92, T-vormige FM-antenne, AM-raamantenne, netsnoer, batterijen |
Veelgestelde vragen - RT-961 ROTEL
Gebruikersvragen over RT-961 ROTEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw AV-ontvanger in PDF-formaat gratis! Vind uw handleiding RT-961 - ROTEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RT-961 van het merk ROTEL.
GEBRUIKSAANWIJZING RT-961 ROTEL
Gebruiksaanwijzing 42
English
WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegt technicus!
Om het risico op elektrische schokken te voorkomen: maar het apparaat gesloten. Ledere reparatie dient door een gekwalificierde technicus verricht te worden.
Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werk is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanijd nog weet te herinneren.
De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.
Als het apparaat vuil worden, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.
Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op bed, sofa, plaid of andere onregelmatige oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden konnen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.
Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.
Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op dechterkant, in dit geval 220 - 240 Volts 50Hz
Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke.
Maatregelen dieren genomen te worden, die de a Harding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.
De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of afgeklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belongings: de aansluiting in de wandcontactdoos en waar waar de kabel het apparaat binnengaat of op het apparaat worden aangesloten.
Wanneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabeluit hetlichtnet verwijderd te zich.
Het apparaat za in service geveven moeten worden wonneer eén van de volgende situatuies zich voordoet:
- Wonneer het netsnoer en/of steker beschadigd zich.
- Wanner er toch voorwerpen/vloeistof in het apparaatterecht zijn gekomen.
- Als het apparaat in de regen heeft gestaan.
- Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont..
- Wanner het apparaat gezallen is en/of de kast beschadigd is.
Plaats het apparaat op een vaste, vlakte en stevige ondergrond. Plaats hem Niet op een verrijdbare wagen die gemakkelijk om kan vallen.

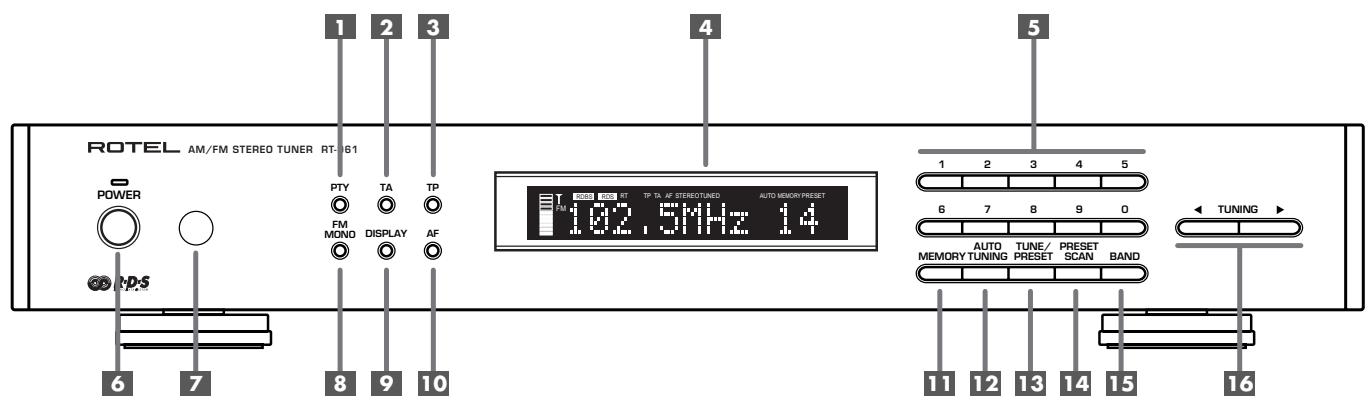

1: Controls and Connections / Commandes et Branchements / Bedienelemente und Anschlüsse
Controll e collegamenti / Controles y Conexiones / De bedieningsorganen en aansluitingen

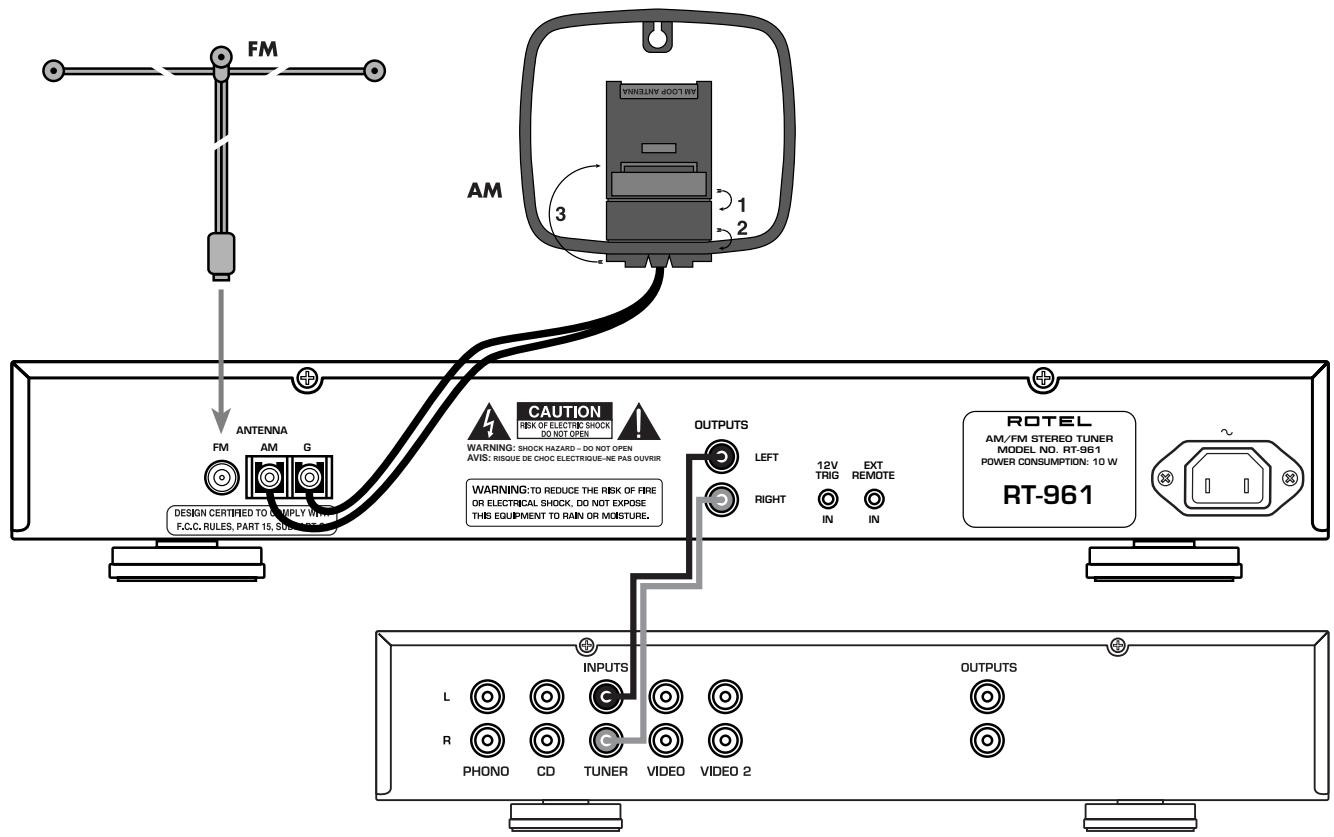

2: Hook-up Illustration / Schéma de branchement type / Anschlußdiagramm Schema di collegamento / Ejemplo de Conexionado / Het aansluitingsschema
3: RR-T92 Remote Control
Télécommande RR-T92
(de in vierkanten geplaatste cijfers verwijizen maar de figuren van de tuner en de in vierkanten geplaatste letters maar die van de afstandsbediening)
1: De bedieningsorganen en aansluitingen 7
2: Het aansluitingsschema 7
3: De RR-T92 Afstandsbediening 8
Wij van Rotel 42
Aan de slag met de RT-961 42
De belangrijke eigenschappen 42
Hetuipakken 43
Een plek voor de RT-961 43
Alles over de achechterkant 43
De cinch uitgangen 19 43
De meegeleverde midden-golfantenne 13 43
De FM-antenne aansluiting 17 43
De lichtnetaansluiting 22 43
De 12 V TRIGGER aansluiting 20 43
De externe afstandsbedieningsaansluiting 21 43
De belangrikkste bedieningsorganen ....44
De aan/uitschakelaar 6 44
Het afstandsbedieningsoog 44
Hetinfoschem 4 44
De "DIMMER"toets 44
De geheugentoets "MEMORY" 11 B 44
Het instellen van de landencode 44
De belangrijkste afstemtoetsen 44
De bandkeuzetoets "BAND" 15 F 45
De afstemorganen 16 0 45
Het numerieke toetsenbord:
De voorkeurzende toeisen 5 A 45
De frequentiekeuzetoets:
Direkte frequentie inbreg 45
De automatische afstem-toets 12 J 45
De afstem/voorkeur keuze-toets 13 K 46
De voorkeur aftastaotoets 14 D 46
De monotoets 81 46
RDS ontvangst 46
Deinfoschemtoets 9 L 46
De PTY toets 1 E 46
De TP toets 3 N 47
De TA toets 2 M 47
De AF toets 10 G 47
Technische gegevens 47
FMdeel 47
Middengolf deel 47
Algemeen 47
Wij van Rotel
Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden door iedere Rotel-medewerker gesteund.
De technici werken als een hectt team al tweakend en luisterend totdat ieder nieuw produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en England of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigenuisHOWEN VERAARDIGD.
Onze goede reputatie wird gevestigd door honderden waarderende testrapporten en vele onsderscheidingen die wij hebben mogen ontvangen van mensen die uit professsie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.
Door de aanschaf van dit produit Danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.
Aan de slag met de RT-961
Wij danken u voor de aanschaf van onsere RT-961 middengolf/FM tuner. Voor het bereiken van onsze bekende geluidskwaliteit ontwikkelde Rotel zich "Balanced Design Concept": een combinatie van geavanceerde circuit opbouw, een continue zoektocht maar de Beste onderdelen en vooral veel luisteren. Wij zich er dan ook van overtuigd dat de RT-961 u vele jaren veel luisterplezier zal brengen.
De belangrijkste eigenschappen
- Middengolf en FM ontvangst-mogelijkheden
-
Eenvoudig te begrijpen_infoschemr
Voorkeurzenders -
Afstemmen met de hand en via voorkeurzenders, het aflasten van de voorkeurzenders en afstemmen direct op de freiuentie
- RDS (Radio Data System) ontvangst-mogelijkheden
Mono/stereo schakelaar
12V triggerschakeling om aan/uitgeschakeld te kuren worden via een Rotel voorversterker of processor - Draadloze afstandsbediening voor alle functies
Hetuiptpakken
Haal het apparaat voorzichtig uit de verpakking. Vergeet de afstandsbediening en andere accessoires Niet. Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigena doos.
Een plek voor de RT-961
De planta voor RT-961要去vlak,zijn,vrij van vocht,trillingen en hoge temperaturen.Stel hem Nietblootaan directe zonnestralen,sluit'm Niet op in een Niet geventileerde ruimte en zet er ook niets bovenop.
De RT-961 wordt wat warm, wij raden u dan ook aan hem in een special audiomeubel te gebruiken. Daarin kan hij op+zijn eigén plank staan. Zet hem nooit op een eindversterker of ander component. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten van de hi-fi keten. Hou de bekabeling aan de ruime Kant, het vereenvoudigt het installereren en eventuele veranderingen later.

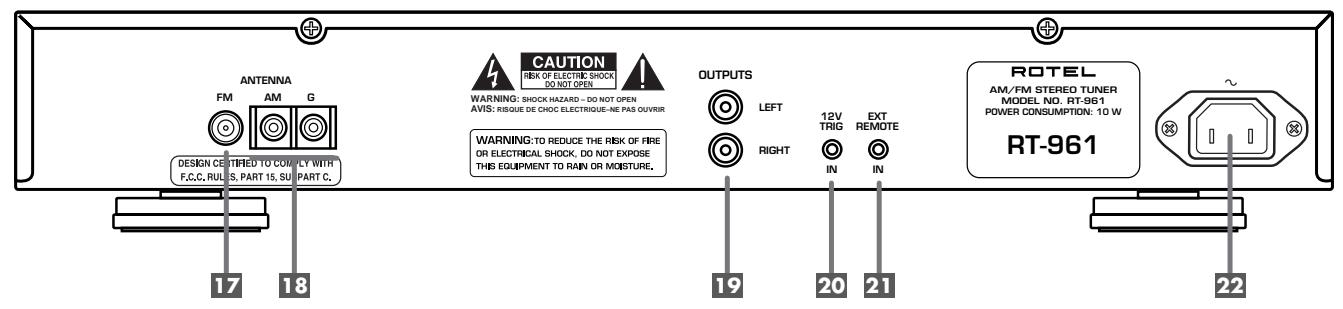

Alles over de achterkant
Achterop de RT-961 vindt u de uitgangen voor een versterker, aansluitingen voor een FM antennene en een middengolfantenne, een 12v. TRIGGER aansluiting, een aansluiting voor een extra afstandsbedieningsoog en de aansluiting voor de lichtnetkabel.
EXTRA INFORMATIE: Wij raden u aan een apparaat pas op het Lichtnet aan te sluiten nadat u zich ervan vergewist heeft dat alleoodzakelijkke verbindingen gemaakt en correct+zijn.
De cinch uitgangen 19
Op de achterkant van de RT-961 vindt u o.a. de audio uitgangen ("OUTPUTS"). Deze cinch pluggen要去en verbonden worden met de ingangen van uw (voor)-versterker. Let u er vooral op dat u links ("LEFT") en rechts ("RIGHT") juicesluit.
De meegeleverde middengolfantenne 13
Bij de RT-961 hebben we een z.g. ringantenne verpakt voor de ontvangst van de lokale middengolfzenders. Haal de antennieuit de doos en leg hem in de buurt van de RT-961.
Verbindt de dubbele draad van de antennene onder de schroefjes van de "AM LOOP" aansluiting. Onder ieder schroefje een draadje. Het geeft Niet hoe u ze aansluit als u het maar goed doet en er geen sluiting is.
Door het verdraaien van de antennne kut u de ontvangst beinvloeden. Experimenteer maar hartelust!
EXTRA INFORMATIE: Als u een buitenantenne gebruikt voor de middengolfontvangst, monteer dan de dubbele draad aandezelfde antennene-ingangen als de ringantenne. Laat een dergelijkte antennene wel door eenvakman plaatsen.
De FM-antenne aansluiting 17
Wilt u het toch proberen: rol de antennene uit en steek de coaxplug in de antennene ingang "FM". Manipuleer een beetje met de antennene en wonneer u de beste richting heeft gezonden kunt u hem aan een muur o.i.d. vastzetten.
EXTRA INFORMATIE: De buitenantenne en de kabel – Wanneer u zich nicht in de bevoorrechte positie bevindt dat u aan de bovenstaande noodantenne genoeg heeft, dan moet u een母公司 op het dak (laten)plaatsen. Ook om deze antenne aan te sluiten steekt u de 75 plug in de antenne ingang achterop de RT-955. Wilt uECHTER een maximum aan stations dan staat de meeste van u signaluiit de muur ter beschikking: de kabel. Ook deze sluit u opdezelfde manier aan.
De lichtnetaansluiting 22
De RT-961 is vanuit de fabriek ingesteld om op 220-230 Volt wisselspanning te functioneren. Probeer hem Niet zonder meer op een ander voltage te latent werken en behandel het lichtnetsnoer met zorg. Bent u Niet zeker van het voltage: deze staat op het typeplaatje op de achterkant van de tuner.
Steen het meegeleverde netsnoer in de "AC INPUT" op deijkenkant van de RT-961. Als u alle andere verbindingen ook gemaakt hierft kunt u de lichtnetsteker in het stopcontact steken of in de geschakelde spanningsuitgang van uw (voor)versterker.
De 12 V TRIGGER aansluiting 20
De RT-961 kan ook aan/uitgezet worden middels een "triggersignaal" van een Rotel voorversterker.
Het signalaal kan van elke soort zich (wissel- of gelijkspanning)CUSSEN de 3 en 30 volts. Wanner aan de triggeringang een kabel wordt aangesloten waar een dergelijk signalaal opstaat, dan wordt de tuner geactiveerd. Wordt dit signalaal echter onderbroken, dan gaat de tuner weeer uit (standby). Het indicatortje blijft branden, maar het schermpje en het apparaat doen het Nieteer.
EXTRA INFORMATIE: Als u de 12V triggerfunctie wilt gebruiken,要去 u ervoor zorgen dat de tuner alsijd aanstaat middels de schakelaar "POWER".
De externe afstandsbedienningsaansluiting 21
Op deceptive 3,5 mm miniplug ingang kurz u een infraroodontvanger (Xantech o.i.d.) aansluten, om het möglich te make n de RT-961 toch op afstand te kunnen bedieren ondanks dat hij Niet binnen bereik is van uw afstandsbediening. Informeer bij uw Rotel adviseur over de mogelijkheden en de manier waarup u zo'n ontvanger要去 aansluten.
De belangrijkste bedieningsorganen
We raden u aan alvorens met het aansluiten te gaan beginnen de voor- en achterkant van de RT-961 even rustig te bestuderen. De nummers en letters bij de onderwerpen refereren aan de tekeningen elders in de gebruiksaanwijzing en helpen u vertrouwd te makeen met de aansluitingen, mogelijkheden en bedieningsorganen van de tuner. De nummers horen bij het apparaat en de letters bij de afstandsbediening. De meeste functies vindt u zowel op het apparaat als op de afstandsbediening. Er zijn anderer eenaar functies die zich slechts op een van beiden bevinden.
EXTRA INFORMATIE: De bedienings-organen die het afstemgedeelte betreffen worden in de volgende secties van deze gebruiksaanwijzing beschreven.
De aan/uitschakelaar 6
De aan/uitschakelaar vindt u links op de voorkant van de tuner onder de aanduiding "POWER" en heeft geen dubbelganger op de afstands-bediening.
Wanner u de RT-961 aan wilt zetten drukt u\ deze schakelaar in. Het lampje bovendez\ schakelaar gaat nu aan ten teken dat de tuner\ aan staat.
EXTRA INFORMATIE: Wanneer u een geschakelde spanningsuitgang van een ander component of de triggerfunctie gelebruikt om de RT-961 van energia te voorzien, LAST dan de aan/vitschakelaar van de tuner ingedrukt.
Het afstandsbedieningsoog Z
Dit oog ontvangt de infraroodsignalen van de afstandsbediening. Zorg ervoor dat dit oog zichonder blokkades de afstandsbediening tijdens het bedieren kan zien.
Hetinfoschem 4
Het scherm op de voorkant van de RT-961 toont u de informatie die u nodig heeft t.b.v. de bediening van het apparatus.
De "DIMMER" foets H
Deze functie vindt u alleen maar op de afstandsbediening. Met de "DIMMER" toets=kunt u tijdelijk het holderheitsniveau van hetinfoschem wat lager instellen. De standen zijn: "NORMAL", "DIM" of "OFF". Druk een paar maal op de toets om het verschil te zien. Wanner het_infoschem omuktaat zaat dat weer aangaan bij de eerste de beste toets die u gaat gebruiken.
EXTRA INFORMATIE: Wanner u de tuner aanzet za hij altijd op de heldere instelling terugkommen.
De geheugentoets "MEMORY" 11 B
Met deze toets=kunt u diverse instelleningen in het geheugen van de RT-961plaatsen,zoals b.v.de voorkeurzenders op de FM.Verderop in de gebruiksaanwijzing staat exact hoe te handelen in welke omstandigheid.
Hetinstallen van de landencode
De RT-961 kent twee ingebakken codes: eén voor de Verenigde Staten en eén voor Europa. Met deze configuraties kut u de RT-961 aanpassen aan de radiosituatie ter plekke, zoals de freiorentieintervallen op middengolf en FM en de verschillen in RDS ontvangst. Als het goed is hoefft u er niets aan te doeon uw RT-961 is voor Europa ingesteld.
Het instellen voor de Verenigde Staten. Druk gedurende 5 seconden tegelijkkertijd op de toetsen "POWER", "MEMORY" en de "9" van het numerieke toetsenbord. Op het scherm verschijnt nu hetwoordje LOADING. De RT-961 is nu "USA ready".
Het instellen voor Europa. Druk gedurende 5 seconden en tegelijkkertijd op de toetsen "POWER", "MEMORY" en de "0" van het numerieke toetsenbord. Op het scherm verschijnt nu hetwoordje LOADING. De RT-961 kut unu op correcte wijze in Europa gebruiken.
De belangrijkste afstemtoetsen
De RT-961 is een middengolf/FM tuner met RDS data ontvangstmögelikheden en de mogelijkheid om 30 zenders in het geheugen vast te leggen. Ook kut u met de RT-961 op verschillende manieren afstemmen. Hieronder vindt u een overzicht van die mogelijkheden. (Meer details vindt u in de hoofdstukken over het betreffende onderwerp.)
- Met de handmatig afstem-methode kunt u ouderwets door het draaien van de afstemknop of de "TUNE" toetsen op de afstandsbediening de band op en af gaan. Zet eerst de "TUNE/PRESET" toets op TUNE en schakel de "AUTO TUNING" functieuit. U kunt nu handmatig afstemmen.
- Door de frequente in te toetsen, kunt u direct op een gewenste zender afstemmen. Druk eerst op de "FREQUENCY DIRECT" toets op de afstandsbediening (30) en breng de afstemfrequente in van de betreffende zender middels de numerieke toetsen.
- Met de frequentie Zoekfunctie kunt u de band op en af gaan op zoek maar goed te ontvangen zenders. Zet eerst de "TUNE/PRESET" toets op TUNE en schakel de "AUTO TUNING" functie aan. U kunt nu automatisch afstemmen.
- U kunt ook direct afstemmen op uw voorkeurzenders. Zet eerst de "TUNE/ PRESET" toets op TUNE. Toets nu de gewenste voorkeurzender in middels de numerieke toetsen.
- Met de Voorkeurzender Zoek-functioniekunt u uw voorraad voorkeurzenders "afzappen". Druk op de "PRESET SCAN"toets om het zappen te starten.
- RDS biedt u eenScala aan alternatie afstem-en Zoekmogelijkheden, diegebaseerd is op een datastroom die wordt meegezonden bij bepaalde zenders. Zie het RDS hoofdstuk voor gedetailleerde informatie.
De bandkeuzetooets "BAND" 15 F
Met de bandkeuzetoets kiest u of u de tuner wilt afstemmen op de middengolf- of op de FM-band. Links op het infoschem kun t u zich voor welke band u heeft gekozen, met.daar bij de frequente van de zender waarop u heeft afgestemd.
De afstemorganen 160
De toetsen "< TUNING>" op de Voorkant en de "< TUN/PRESET>" toetsen op de afstandsbediening� de belangrijke organen waarmeu kunt afstemmen.
U kunt met beiden organen op verschillende manieren afstemmen afhankelijk van de wijze waarop de tuner staat ingesteld:
Tijdens freiagentie-afstemming met de AUTO TUNING functie uit. Druk op een van de afstemtoetsen om handmatig freiagentiestap voor freiagentiestap door de afstemband heb te gaan ongeacht of er een zender is of Niet.
Tijdens_freqentie-afstemming met de AUTO TUNING functie aan. Druk op een van de afstemtoetsen om het automatisch afstemmen te starten. De tuner gaat nu de band op of af zoekend maar de eerst goed ontvangbare zender. Mocht dit Niet een gewenste zender� druk dan nogmaals opdezelfde toets om de procedure te herhalen. Tijdens het automatisch afstemmen worden zwakke zenders overgeslagen. Mocht de tuner geen goed te ontvangen zender meer tegenkomen, dan.gaat hij automatisch wee terug� daatst afgestemde zender.
(Zie ook de hoofdstukken afstem/voorkeur keuzetoets en voorkeur aftasttoets voor gedetailleerde informatatie over dit onderwerp.)
Tijdens Voorkeurzender afstemming: druk u op eén van de afstemtoetsen om op de volgende resp. vorige voorkeurzender af te stemmen. (Zie ook het hoofdstuk afstem/ voorkeur keuzetoets voor gedetailleerde informatatie over dit onderwerp.)
Tijdens RDS PTY afstemming: drukt u op een van de afstemtoetsen om het gewenste programmasoort van de getoonde lijst te kunnen kiezen. (Zie ook de hoofdstukken RDS en RDS PTY toets voor gedetailleerde informatie over dit onderwerp.)
EXTRA INFORMATIE: Op het_infoschem bevinden zich eenaar aanduidingen die u bij het afstemmen konnen helpen. Heel groot worden getoond de afstemfrequentie welke meegaat gedurende het afstemmen. Een signalsterkte indicator toont de veldsterkte waarmee de zender binnenkomt. Hetwoordje "TUNED" verschijnt in het scherm wanner correct op een zender is afgestemd en tevens verschijnt "ST" wanner het een stereozender betreft alsmede informatatie over de wijze van afstemming.
Het numerieke toetsenbord: De voorkeurzendertoeten 5 A
Het geheugen van de RT-961 kan 30 voorkeurstations bevatten zowel op de middengolf als op de FM. U(Int) sunt deze oproepen d.m.v.de toetsen van het numerieke toetsenbord.
Om een zender in het geheugen te zieten, doet u de volgende handelingen:
- Stem af op de gewenste zender. Hetzij op de middengolf of de FM-band.
- Druk op de toets "MEMORY". De indicator MEMORY gaat knipperen.
- Druk, verwijl MEMORY knippert, op het gewenste nummer waaronder u de betreffende zender wilt verstoppen. Voorbeeld: Om de gezonden zender onder drie te zieten drukt uijdens het knipperen op 3 en als u hem onder 15 wilt latent schuil gaan, drukt u eerst op 1 en verrolgens op 5.
- Wanner een bepaald voorkeurnummer al was bezet door een andere zender za alles worden overschreiben (pech: zender weg).
Om af te stemmen op een voorkeurstation hoeft u alleen maar de betreffende toets in te drukken van eén van de numerieke toetsenborden.
Bijvoorbeeld: Voor voorkeurzender drie drukt u op 3 en voor voorkeurzender vijftien drukt u eerst op 1 en daarna binnen vijf seconden op 5.
EXTRA INFORMATIE: Het numerieke toetsenbord kan ook gebrukt worden voor het direct intoetsen van een zenderfrequentie (zie hieronder).
De frequentiekeuzetoets: Direkte frequentie inbreng
Als u de frequentie van een bepaalde zender weet, kurz u die direct intoetsen met de "FREQUENCY DIRECT" toets.
- Druk op de "FREQUENCY DIRECT" toets om de functie van het numerieke nummerbord te veranderen van voorkeurnaar direct frequentiekeuzegebruik. De zender-frequentie verandert nu in 4 liggende streepjes, die de vier cijfers van de frequentie-aanduiding voorstellen. Het eerste streepje knippert nu.
- Breng het eerste cijfer van de frequente in met een van de genummerde toetsen. Het cijfer verschijnt nu op hetinfoschem en het tweede streepje begint te knipperen. Breng nu de resterende cijfers van de afstemfrequente in. Wanner alle cijfers zich in gebracht worden automatisch de afgestemde zender ten gehore gebracht.
VOORBEELDEN:
FM 87.50 Druk: 8 > 7 > 5 > 0
FM 101.90 Druk: 1 > 0 > 1 > 9 > 0
AM 1610 Druk: 1 > 6 > 1 > 0
Als u Niet binnen vrij seconden een frequentie inbrengt, stoot de DIRECTTE FREQUENTIE inbrengewijze en gaat de tuner terug maar de LAST afgestemde zender.
De automatische afstem-toets 12 J
Met de toets "AUTO TUNING" kut u heb en weer schakelenussen automatisch afstemmen op freqentie en handmatig afstemmen op freqentie. Wanneru afstemt met de draaiknop op de tuner of met de afstemtoetsen van de afstandsbediening tijdens AUTO TUNING stemt de RT-961 automatisch af op de eerstvolgende goed te ontvangen zender. Is dit nicht de gewenste zender, herhaal dan de procedure. Zwakke zenders worden met deze Zoekmethode overgeslagen. Word ter geen goed ontvangbare zender ontdeknt dan gaat de tuner terug maar de LAST afgestemde zender.
Om over te schakelen van freiagentie afstemming maar automatische afstemming gebruikt u de "AUTO TUNING" toets. Tijdens het automatisch afstemmen verschijnt "AUTO" in het_infoschem.
EXTRA INFORMATIE: Wanneer u middels de "TUNE/PRESET" toets de PRESET functie activeert worden de AUTO/TUNING functie opgeheven. Zie volgende onderwerp.
De afstem/voorkeur keuze-toets 13 K
Met de toets "TUNE/PRESET" kutu een en weer schakelen tussen frequentie-afstemming (met het activeren van de afstemtoetsen gaat u iedere keer een afstemfrequentie hoger of lager) en voorkeur-afstemming (met het activeren van de afstemtoetsen gaat u iedere keer een voorkeurzender hoger of lager).
Om over te schakelen van freiagentie-aftstemming waar voorkeur-aftstemming gebruikt u de "TUNE/ PRESET" toets. Tijdens het voorkeur aftstemmen verschijnt "PRESET" in het infoschem.
EXTRA INFORMATIE: Wanneer u middels de "TUNE/PRESET" toets de PRESET functie activeert worden de AUTO/TUNING functie opgeheven.
De voorkeur aftasttoets 14 D
Met de "PRESET SCAN" toets kurz u alle voorkeurzenders de revue latent passeren. Wanner u deleze toets indrukt laat de RT-961 alle voorkeurzenders gedurende vijf seconden op volgorde horen. Wilt u deleze activiteit staken, druk dan nogmaals op deleze toets.
EXTRA INFORMATIE: Wonneer u tijdens het weergeven van een Voorkeurzender de PRESET SCAN functie activeert, gaat de RT-961 waar de eerstvolgende voorkeurzender op rij om verwolgens de—hele rij af te werk den pas wee ter stoppen op het station waar de rondgang begon. Is de tuner afgestemd op een zender Niet uit de rij van voorkeurstations dan start de PRESET SCAN functie met voorkeurzender 1 om verwolgens de—hele rij op volgorde af te werken.
De monotoets 8 I
Met de "FM MONO" toets=kunt u een programma dat in stereo wordenuitgezonden in mono ontvangen. In STEREO zal de RT-961 een in stereo uitgezonden programma in stereo weergeven mits de signalsterkte voldoende is. De STEREO indicator in het_infoschemlicht dan op. Staat de tuner in MONO dan is de weergave ook in mono ongeacht de uitzendwijze van de zender.
EXTRA INFORMATIE: Een programma in stereo uit gezonden is pas de moeite waard als de signalsterkte voldoende is. Af en toe is dat nicht het geval. Druk dan de "FMMONO" toets in. De stereoinformatie is nu wel verdwenen maar ruis en andere vertelende storing vanwege te geringe signalsterkte ook.
RDS ontvangst
We hebben de Rotel RT-961 uitgerust met RDS (Radio Data System) ontvangstmogelijkheden. Met RDS krijt u toegevoegde informatatie die als een gecodeerde datastroom worden meegezonden bij het gewone signal van een zender. Deze datastroom wordt gedecodeerd door een decoder in de RT-961 en kan u voorzien van de volgende informatie:
- de naam van de zender waarop u heeft afgestemd (b.v. Radio 1 of SKY)
- het soort programme dat de betreffende zender uitzendt (b.v. ROCK of NEWS)
- verkeersinformationatie
- roltekst voor aankondigingen of algemene informatie
Daar bij菩提 RDS verschillende Zoekroutines zoals:
- de mogelijkheid maar een zender te zoeken met een bepaald soort programmainhoud (PTY).
- de möglichkeit van het zoekenaar een zender die verkeersinformatie uitzendt (TP).
- de möglichkeit om automatisch af te stemmen op verkeersinformatie (TA).
EXTRA INFORMATIE: De RDS functie is geheel afhankelijk van het feit of een zender wel RDS data uitzendt. Dus kunt u RDS informatatie alleen maar waar ontvangen waar de zenders voorzien zijn van RDS apparatuur. Ontvangt u geen RDS informatatie dan gedraagt de RT-961 zich als een normale tuner.
EXTRA INFORMATIE: RDS informatatie wordt alleen maar uit gezonden via FM zenders. Bovenstaande ontvangst-procedure is dan ook slechts van toepassing in de FM-band.
Deinfoschemtoets 9 L
Er zijn vrijverschillendeinfoschem-mogelijkheden wannesen zender RDS data uitzendt en de desbetreffende RDS indicator oplicht. Druk herhaaldelijk op de RDS_infoschemrtoets "DISPLAY" of om achtereenvolgens de onderstaande opties te konnen aanschouwen:
- De zendfrequentie waarop de afgestemde zender uitzendt.
- De (roep)naam van de zender waarop afgestemd is. (b.v. radio 1). Zendt de betreffende zender geen RDS datauit dan knippert in het venster "PS".
- Het type programma. Hier worden gekozen uit een standard liest van programmatypes en die helaas in het Engels is opgesteld.(NEWS, CURRENT AFFAIRS, INFORMATION, SPORT, EDUCATION, DRAMA, CULTURE, SCIENCE, VARIORED, POP MUSIC, ROCK MUSIC, EASY LISTENING MUSIC, LIGHT CLASSICAL, SERIOUS CLASSICAL, OTHER MUSIC, WEATHER, FINANCE, CHILDREN'S PROGRAMS, SOCIAL AFFAIRS, RELEGION, PHONE IN, TRAVEL, LEISURE, JAZZ MUSIC, COUNTRY MUSIC, NATIONAL MUSIC, OLDIES MUSIC, FOLK MUSIC and DOCUMENTARY). Zendt de betreffende zender geen RDS data uit dan knippert in het venster "PS".
- Een tijdmelding zoals die wordenuit gezonden door de betreffende zender(dus lokaleijd).Zendt de betreffende zender geen RDS data uit dan knippert in het venster "CT".
- Een toegevoegde tekst. Informatie of boodschappen waarvan de zendgemachtigde het belangrijk vindt dat u ze consumeert. Zendt de betreffende zender geen RDS data UIT dan knippert in het venster "RT".
De PTY foets 1 E
Met de PTY toets=kunt u alle (RDS) zenders op programmatype afzoeken.
- Druk op de PTY toets. Het huidige programmatype verschijnt in het_infoschem.
-
Verander indien gewenst van programmatype middels de afstemtoetsen. U=knt de veranderingen zien in het相关信息chem.
-
Druk nu binnen vijf seconden een tweede maal op de PTY toets. De tuner gaat nu een andere zender zoeken met het gewenste programmatype. Als u te lang wacht met het voor de tweede koer indrukken van de PTY toets dan vervalt de PTY functie.
- Indien er geen zender worden gezonden met het gewenste programmatype dan worden automatisch waar teruggekeerd maar de LAST afgestemde zender.
- Wilt u de PTY functie beeindigen dan drukt op een willekeurige toets (behalte "DIMMER" en "FM-MONO").
De TP toets 3 N
Met de TP toets=kunt u alle (RDS) zenders met verkeersinformatie afzoeken.
- Druk op de TP toets. De tuner gaat nu opzoek waar een zender met verkeers-informatie.
- Indien er geen zender worden gezonden met verkeersinformatie dan worden automatisch waar teruggekeerd maar de LAST afgestemde zender.
- Wilt u de TP functie beeindigen dan drukt op een willekeurige toets (behalte "DIMMER" en "FM-MONO").
De TA toets 2 M
Met de TA toets=kunt u alle (RDS) zenders met gesproken verkeersinformatie afzoeken.
- Druk op de TA toets. De tuner gaat nu opzoek maar een zender met gesprokenverkeersinformatie.
- Indien er geen zender worden gezonden met gesproken verkeersinformatie dan worden automatisch waar teruggekeerd maar de最后一次 afgestemde zender.
- Wilt u de TA functie beeindigen dan drukt op een willekeurige toets (behalte "DIMMER" en "FM-MONO").
De AF toets 10 6
Er zijn landen waar een RDS zender.Deeluitmaakt van een zendernetwork,zoals hier in Nederland, waar Radio 1,2,3 en 4 door verschillende zenders op verschillende frequencies door het gehele land worden uitgezonden.Deze zenders konnen een RDS signalmeezenden met een lijst van frequencies waar hetzelfde programma elders worden uitgezonden.Mocht dit het geval zichen met een zender waarop uw RT-961 is afgestemd,dan staat AF in het infoschem te lezen.
De "AF" toets worden gebrukt om te onderzoeken of de zender waarop u bent afgestemd wel de best te ontvangen zender is met hetzelfde programma. De AF toets werkkt alleen maar wanner de AF indicator in het_infoschem brandt.
- Druk op de "AF" toets. De tuner gaat nu alle frequencies af die lijst met AF informatatie opgeeft en zał dan afstemmen op de beste ontvangen zender.
- Is er geen betere zender dan zal de RT-961 zichelf weer afstemmen op oorspronkelijke zender.
- Wordt het signal van de neue zender zwakker dan za de oude zender wee rworden opgezocht.
- Wilt u de AF functie beeindigen dan drukt u op een willekeurige toets (behalte "DIMMER" en "FM-MONO").
Technische gegevens
FM deel
Bruikbare gevoeligheid:
14,2 dBf
Gevoeligheid bij 50 dB signaal/ruisverh.:
20,2 dBf (mono)
45,3 dBf (stereo)
Signaal/ruisverhouding (bij 65 dBf):
73 dBf (mono)
70 dBf (stereo)
Harmonische verrorming (bij 65 dBf):
0,2% [mono]
0,3% (stereo)
Frequentiebereik:
10Hz - 15kHz± 3dB
Vangverhouding:
2 dB
Naastliggend kanaal selectiviteit:
47 dB (±400 kHz)
Valse frequente onderdrukking:
90 dB
Spiegelfrequentie onderdrukking:
80 dB
MF-signaal onderdrukking:
80 dB
AM-signal onderdrukking:
55dB
Kanaalscheiding
(bij 100Hz / 1kHz / 10kHz
40 dB/45 dB/35 dB
Uitgangsnavou:
1V
Antenne-impedantie:
75Ω ongebalanceerd
Middengolf deel
Bruikbare gevoeligheid:
300 V / m
Selectiviteit:
25 dB
Spiegelfrequentie onderdrukking:
45 dB
Signaal/ruisverhouding:
40dB
Uitgangsiveau:
500 mV
Antenne-impedantie:
Gesloten ring-antenne
Algemeen
Opgenomen vermogen:
10 Watts
Lichtmetspanning/frequentie:
230 Volts/50 Hz. (EU versie)
115 Volts/60 Hz. (USA versie)
Netto gewicht:
3.7 kg
Afmetingen (bxhxd):
440× 72× 275mm
Gegevens en ontwerp zijn voorbehouden.
Rotel en het Rotel hi-fi logo zijn geregistreeerde
